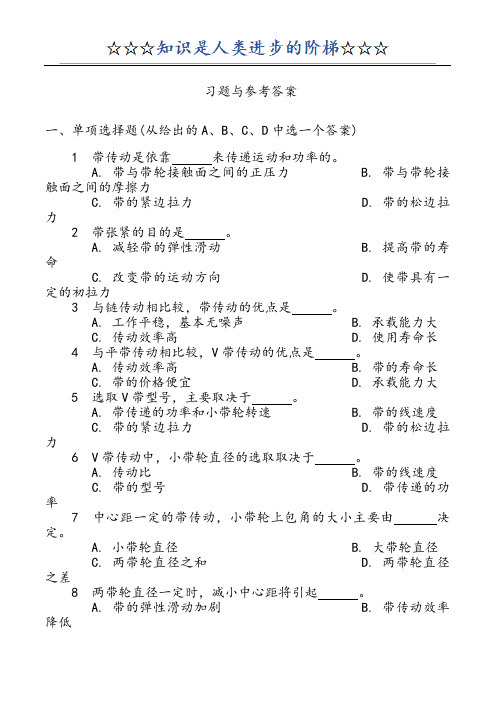

习题与参考答案一、单项选择题(从给出的A、B、C、D中选一个答案)1 带传动是依靠来传递运动和功率的。
A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是。
A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是。
A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V带传动的优点是。
A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V带型号，主要取决于。
A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V带传动中，小带轮直径的选取取决于。
A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由决定。
A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起。
A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 。
A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F elim 与初拉力F 0之间的关系为 。
A. F elim )1/(20-=ααv f v f e e FB. F elim )1/()1(20-+=ααv f v f e e FC. F elim )1/()1(20+-=ααv f v f e e FD. F elim ααv f v f e e F /)1(20+=11 设计V 带传动时，为防止 ，应限制小带轮的最小直径。
A. 带内的弯曲应力过大B. 小带轮上的包角过小C. 带的离心力过大D. 带的长度过长12 一定型号V 带内弯曲应力的大小，与 成反比关系。

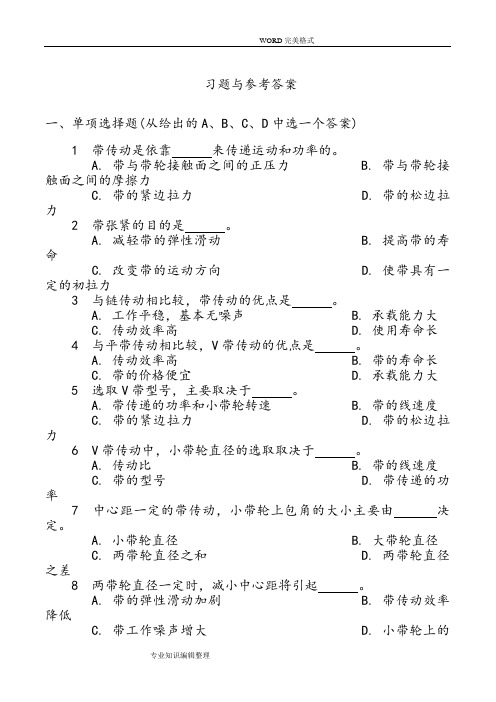

习题与参考答案一、单项选择题(从给出的A、B、C、D中选一个答案)1 带传动是依靠来传递运动和功率的。
A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是。
A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是。
A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V带传动的优点是。
A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V带型号，主要取决于。
A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V带传动中，小带轮直径的选取取决于。
A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由决定。
A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起。
A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 。
A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F elim 与初拉力F 0之间的关系为 。
A. F elim )1/(20-=ααv f v f e e FB. F elim )1/()1(20-+=ααv f v f e e FC. F elim )1/()1(20+-=ααv f v f e e FD. F elim ααv f v f e e F /)1(20+=11 设计V 带传动时，为防止 ，应限制小带轮的最小直径。
A. 带内的弯曲应力过大B. 小带轮上的包角过小C. 带的离心力过大D. 带的长度过长 12 一定型号V 带内弯曲应力的大小，与 成反比关系。
传动的几种方式常用机械传动方式有：带传动、齿轮传动、链传动、蜗杆传动、螺旋传动。
1、带传动：是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。
根据传动原理的不同，有靠带与带轮间的摩擦力传动的摩擦型带传动，也有靠带与带轮上的齿相互啮合传动的同步带传动。
2、齿轮传动指由齿轮副传递运动和动力的装置，它是现代各种设备中应用最广泛的一种机械传动方式。
它的传动比较准确，效率高，结构紧凑，工作可靠，寿命长。
3、链传动通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。
4、蜗杆传动以蜗杆为主动作减速传动，当反行程不自锁时，也可以蜗轮为主动作增速传动。
传动功率一般应在50kW以下(最大可达到1000kW左右)，齿面间相对滑动速度应在15m/s以下(最高可达35m/s)。
5、螺旋传动：是靠螺旋与螺纹牙面旋合实现回转运动与直线运动转换的机械传动。
螺旋传动按其在机械中的作用可分为：传力螺旋传动、传导螺旋传动、调整螺旋传动。
扩展资料机械传动机构，可以将动力所提供的运动的方式、方向或速度加以改变，被人们有目的地加以利用。
中国古代传动机构类型很多，应用很广，除了上面介绍的以外，像地动仪、鼓风机等等，都是机械传动机构的产物。
中国古代传动机构，主要有齿轮传动、绳带传动和链传动。
带传动工作时，为使带获得所需的张紧力，两带轮的中心距应能调整；带在传动中长期受拉力作用，必然会产生塑性变形而出现松弛现象，使其传动能力下降，因此一般带传动应有张紧装置。
带传动的张紧方法主要有调整中心距和使用张紧轮两种，其中它们各自又有定期张紧和自动张紧等不同形式。
机械设计课程设计--设计一带式输送机传动装置带式输送机传动装置，包含带轮、电机、传动机构、减速机等元件，是将物体从一端传送到另一端的运输工具。
一、带轮带轮的材料有橡胶、皮革、金属、塑料等多种。
其中橡胶带轮特别适用于低速、低载荷的应用，具有耐腐蚀、耐温度的优点，不易漏油、防滑，寿命长；而皮革带轮具有耐高温、透气性高、耐磨损的优点，广泛应用在汽车行业及电子行业测试机中；而金属带轮能经受高负荷、大扭矩，可满足高速度高负荷及高速度低负荷的要求；塑料带轮具有耐磨损、抗刮耐磨、轻重量的特点，适用于中低速的传动，具有节能的效果。
二、电机电机是带式输送机传动装置的核心元件，主要用于带式输送机所需的动力输出。
常用的电机有直流电机、交流电机及异步电机等，其中异步电机属高效率电机，具有功率大、开路启动电流小、抗干扰性能强、定子电路接线方便、行程可任意设定等优点，是近几年受到广泛认可的新型电机。
三、传动机构带式输送机传动装置的传动机构通常有滑动型、链式型及皮带式传动机构三种。
滑动型传动机构的特点是能够实现可控制的传动精度及调速范围，广泛应用在微电脑控制的机器人系统中；链式传动机构具有结构简单、装卸方便、承载能力强等特点，是裂变、压接、锻造机械设备的特殊传动；皮带式传动机构具有多段可调，多比例传动、转速大等优点，能够实现转速的连续改变，广泛应用于汽车、电子行业。
四、减速机减速机是带式输送机传动装置的重要组成部分，主要用于将高速的输入，降低到适合输出的倍数速度，多用于将电机高速的输出降到适用于驱动带轮的速度。
常见的减速机主要有齿轮减速机、齿条减速机、蜗杆减速机、摆线针轮减速机及柔性联轴器等。
齿轮减速机效率较高，耐磨性能好，但噪音较大，价格会高些；齿条减速机主要用于箱式结构传动机构，其传动量大，承重能力强；蜗杆减速机有较大的承载能力，适用于短距离的大扭矩传动；摆线针轮减速机属螺旋传动，承载能力较差，但整机噪音低，安全可靠；柔性联轴器能够实现输入转轴与输出轴的旋转同步，减少回转摆动的影响，属于特种传动装置。
习题与参考答案一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1 带传动是依靠 来传递运动和功率的。
A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是 。
A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是 。
A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是 。
A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V 带型号，主要取决于 。
A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V 带传动中，小带轮直径的选取取决于 。
A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由 决定。
A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起 。
A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 。
A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力Felim 与初拉力F 0之间的关系为 。
A. Felim )1/(20-=ααv f v f e e F B. F elim )1/()1(20-+=ααv f v f e e F C. F elim )1/()1(20+-=ααv f v f e e F D. F elim ααv f v f e e F /)1(20+=11 设计V 带传动时，为防止 ，应限制小带轮的最小直径。
A. 带内的弯曲应力过大B. 小带轮上的包角过小C. 带的离心力过大D. 带的长度过长12 一定型号V带内弯曲应力的大小，与成反比关系。
皮带传动的种类
皮带传动是一种常见的机械传动方式，它通过皮带将动力从一个地方传递到另一个地方。
皮带传动的种类主要有以下几种：
1. 平面皮带传动：平面皮带传动采用平面皮带进行动力传递，适用于低功率、中低速、小轮径的传动。
平面皮带传动结构简单、体积小、噪音低，但对皮带的质量要求较高。
2. V型皮带传动：V型皮带传动采用V型皮带进行动力传递，适用于大功率、中高速、大轮径的传动。
V型皮带传动具有传动功率大、传动效率高、寿命长等优点，但相对于平面皮带传动较为复杂。
3. 圆弧形皮带传动：圆弧形皮带传动采用圆弧形皮带进行动力传递，适用于大功率、中高速、小轮径的传动。
圆弧形皮带传动结构紧凑、传动效率高、运行平稳，但对制造工艺要求较高。
4. 牙形皮带传动：牙形皮带传动采用牙形皮带进行动力传递，适用于大功率、中高速、小轮径的传动。
牙形皮带传动具有传动效率高、寿命长、能承受较大的张力等优点，但对制造工艺要求较高。
总之，皮带传动具有结构简单、运行平稳、传动效率高等优点，在机械传动中得到广泛应用。
不同类型的皮带传动各有优缺点，需要根据具体的使用条件选择合适的种类。
- 1 -。
带传动特点：1 弹性带可缓冲吸振，故传动平稳、噪声小；2过载时，带回在带轮上打滑，从而起到保护其他传动件免受损坏的作用；3带传动的中心距较大，结构简单，制造、安装、维护方便。
且成本低；4由于带与带轮之间存在弹性滑动，导致速度损失，传动比不稳定。
且传动效率低；5带为非金属元件，故不宜在酸碱高温等恶劣条件下工作。
链传动特点：1能得到准确的传动比；2对轴的作用力小；3传动功率大，低速时传动较大的圆周力；4可在恶劣条件下工作，但不能保证传动比；5单位长度质量大，引起噪声；6不能用于高速。
齿轮传动特点：优点：1适用的圆周速度和功率范围广、效率高；2能保证瞬时传动比恒定；3工作可靠且寿命长；4可以传递空间任意俩周见得运动及动力。
缺点：制造、安装精度要求高，成本高；2精度低是噪声大；3不宜做轴间距较大的俩轴之间的传动。
渐开线的性质：1发生线在基圆上滚过的长度等于基圆被滚过的弧长；2以渐开线上任意一点的法线必与基圆相切，同时渐开线上离基圆越远的点，因曲率半径越大，渐开线就越直；3当展角 k相同时，基圆半径越大，渐开线在K点的曲率半径越大渐开线越直。
渐开线齿廓啮合特性：1瞬时传动比恒定；2中心距可分性；3啮合角和传力方向恒定齿轮设计原则：闭式：软齿面齿轮传动，主要失效形式为齿面点蚀，先齿面接触疲劳强度设计再齿根弯曲疲劳强度校核；硬齿面齿轮传动，主要失效形式为轮齿折断，先齿根弯曲疲劳强度设计再齿面接触疲劳强度校核；开式：主要失效形式是齿面磨损和因磨损导致的轮齿折断，只按齿根弯曲疲劳强度进行设计计算。
轴承的材料：（1）具有足够的抗压抗疲劳和抗冲击能力。
（2）具有良好的减磨性，耐磨性和磨合性，抗黏着磨损和磨粒磨损性能较好。
（3）具有良好的顺应性和嵌藏性，具有补偿对中误差和其他几何误差及容纳硬屑粒的能力。
（4）具有良好的工艺性，导热性及耐腐蚀性。
带传动特点：1 弹性带可缓冲吸振，故传动平稳、噪声小；2过载时，带回在带轮上打滑，从而起到保护其他传动件免受损坏的作用；3带传动的中心距较大，结构简单，制造、安装、维护方便。
例3.6 在标准条件下，选用08A 单列链，额定功率KW P 50=情况下，功率曲线上对应得两个转速1n ( 1100r/min 和2450r/min )，若润滑良好，输出功率衡定，试分析下面三种转速情况下，使用该链条将有什么结果：①min /11001r n <；②min /2450~11001r n =③min /24501r n >［解］标准条件下的额定功率曲线图如例图3.5 所示，从图上功率曲线内区域中的条件下，组合的点在润滑良好的和10n P 均能在规定寿命期限内正常工作。
由此可见，1n 在min /2450~1100r 范围内能正常工作，而min /2450min /110011r n r n ><和均不能在规定寿命内正常工作，前者会提前出现链板的疲劳拉断，后者会出现铰链的胶合破坏。
例3.7 链传动的传动比可写成12211212d d n n z z i ===是否可以？如有错误，错在何处？ [解] 链传动的平均传动比12122112,d d z z n n i 但不等于==。
因为链是按一多边形分布在轮上的，当主动链轮转过一个齿，链便转动一个链节，从动轮也就相应的转过一个齿，所以链的平均传动比可以看成主、从链轮两多边形周长的比，而同一边长、不同边数多边形周长的比不等于其外切圆半径之比。
这可从链轮圆直径公式看，链轮分度圆 z pd180sin = 12211212180sin 180sin 180sin 180sin z z z z z p z pd d ≠== 例3.8 链传动瞬时速度变化给传动带来什么影响？如何减轻这种影响？[解] 由于链传动的多边形效应使链的瞬时运动变化；同时使从动链轮瞬时角速度变化；,cos cos 2212γβωd v =从动角速度受βγ、变化而变化；特别是它拖动的后链质量亦作变速运动，这些都给传动产生很大的动载荷和冲击。
为减轻这种影响，可采取下述两种措施：（1） 由于β在21ϕ±和γ在22ϕ±范围内变化，一个节距对应的中心角2211360360z z ==ϕϕ、，所以增加两链轮齿数减少，链数变化减少。
