16、17号车钩检测图示资料1、16、17号车钩钩舌外涨测量方法2、16、17号车钩钩舌“S ”面磨耗测量方法钩舌“S ”面磨耗不大于5mm钩舌外涨不大于6mm （该处接触为超限）距钩舌上、下边缘60mm 处及中部三处测量钩舌鼻部厚度最大磨耗量。
以钩舌尾端、钩舌正面弯曲部为基准，检测钩舌鼻部外侧与原型尺寸的外胀量。
3、16、17号车钩钩舌锁面测量方法4、16、17号车钩钩舌销与钩舌销孔间隙测量方法（上下测量2处）钩舌锁面磨耗不大于3mm(原型163mm,不小于160mm)钩舌销与钩舌销孔不大于6mm （按短径计算）检测钩舌尾部后面至钩舌锁面的距离。
5、16、17号车钩钩舌承台坐入量测量方法6.1、16、17号车钩钩舌销孔直径磨耗测量方法（上下测量各2处）6.2、16、17号车钩钩舌销孔直径磨耗测量方法（上下测量各2处）钩舌承台磨耗深度不小于45mm原型42+0.5钩舌销孔直径磨耗不大于3mm （即不大于45+0.5mm ）按理来说：用游标卡尺深入钩舌销孔内10mm 处分别检测上、下钩耳孔的长径、短径。
7、16、17号车钩上钩耳孔长径测量方法（16、17号为无衬套）8、16、17号车钩下钩耳长径测量方法（16、17号为无衬套）原型42+0.5 钩舌销孔直径磨耗不大于3mm （即不大于45+0.5mm ）原型45.5mm 车钩上钩耳长径磨耗不大于48.5mm(磨耗不大于3mm)按理来说：用游标卡尺深入钩舌销孔内10mm 处分别检测上、下钩耳孔的长径、短径。
原型45.5mm,下钩耳磨耗长径不大于48.5mm(磨耗不大于3mm)9、16、17号车钩上钩耳孔短径测量方法（下钩耳测量方法同示）原型44mm,上钩耳磨耗短径不大于47mm(磨耗不大于3mm)10、16、17号车钩钩舌销与上钩耳孔间隙测量方法（辅修7mm）钩舌销与上钩耳孔间隙磨耗不大于6mm（按短径计算）11、16、17号车钩钩舌销与下钩耳孔间隙测量方法钩舌销与下钩耳孔间隙磨耗不大于6mm（按短径计算）12、16、17号车钩下锁销杆防跳台磨耗测量方法13、16、17号车钩钩舌推铁变形测量方法14、16、17号车钩钩锁铁磨耗测量方法下锁销杆防跳台磨耗不大于1mm钩舌推铁变形不大于1.5mm15、16、17号车钩钩锁铁检查16、16、17号车钩钩舌与上钩耳间隙测量方法原型84+1 -0.5钩锁铁立面磨耗不大于2mm止动块作用良好，铆钉无松动钩锁止动块铆钉轴直径磨耗不大2mm ，检测下锁销轴磨耗处最小剩余直径测量钩锁锁面的最大磨耗深度上钩耳与钩舌间隙不大于10mm17、17号车钩下锁销防跳性能检查（借助外力测量下锁销顶面与钩舌座锁台（即承台下面）搭接量）6.5～14.5mm下锁销顶面与钩舌座锁台搭接量（防跳保护值）6.5～14.5mm18、16、17号车钩提钩杆与提钩杆间隙测量方法提钩杆与提钩杆间隙磨耗不大于2mm19、16、17号车钩下插销链“B”部测量方法下插销链“B部”间隙不大于8mm20、16、17号车钩下锁销杆防跳性能检查方法（用右手将下锁销杆向上托起，使下锁销杆防跳台与钩体的防跳面贴靠，同时左手使其向车钩解锁方向加力，下锁销杆不得转动，锁铁不得上升。
铁路货车17型车钩常见故障分析及改进建议摘要：目前，随着我国经济水平的不断提升，对于铁路运输能力的需求也随之增大，同时也对铁路货车的制造与生产提出了更高的要求，因此，如何能够更好地提升生产质量和生产效率是关键。
铁路货车的生产与制造是由多个不同的组件构成，包括车体、转向架、车钩缓冲装置、制动装置和车辆内部设备5个基本部分，其中车钩缓冲装置起到重要的作用。
车钩缓冲装置作为连接车辆的重要组成部分，具备连结、牵引、缓冲的作用，既保证了各车辆之间的距离的同时，还能够有效减轻铁路货车在行进运输过程中所产生的冲击力，从而保证铁路货车在运输过程中的安全性与稳定性。
而目前常用的车钩类型为16、17型车钩。
本文以铁路货车17型车钩常见故障分析及改进建议为题，深入分析17型车钩在使用过程中存在的故障以及提出相应的改进措施，从而保障铁路货车的稳定性、高质量性、以及高效性。
关键词：铁路货车；生产与制造；车钩；17型；常见故障；分析及改进引言：为了满足大秦运煤专用线开行重载列车且不摘钩上翻车机翻转卸货的需要，根据国家“八五”期间的重点科技攻关计划和铁道部科研项目要求，1988年开始联锁式固定车钩（17型车钩）和联锁式旋转车钩（16型车钩）及其附属件的研制，并于1989年完成了样机试制。
可有效提升卸货效率25%以上。
同时鉴于17型车钩具有连挂间隙小、联锁性能好、结构强度高、防跳性能好等优势，以及多年运用表现出的优越性能，我国新造70t及以上货车全部采用了16、17型车钩及其附属件。
一、铁路货车17型车钩的组成及其优势（一）铁路货车17型车钩的组成铁路货车17型车钩采用高强度的材质，是由钩体、钩舌、钩舌推铁、钩舌销、下锁销转轴、下锁销和钩锁等结构组成。
其中包括钩舌、钩舌推铁、钩舌销和钩锁等零部件都与16型车钩的零部件相同。
（二）铁路货车17型车钩的优势17型车钩作为目前铁路货车生产制造中常用的车钩，具备连挂间隙小、联锁和防脱功能、结构强度高、耐磨性好、自动对中功能、良好的防跳性能等优势，以下将对17型车钩的优势进行详细分析。
钳工3级考试(试卷编号161)1.[单选题]滑动轴承刮削时，应采取先重后轻，当接触区达到（ ）时，就应该刮。
A)40%B)50%C)80%答案:B解析:2.[单选题]单车试验时须（ ）脱轨自动制动装置截断塞门。
A)关闭B)开放C)半开答案:B解析:3.[单选题]针对点检和定期检查发现的问题，拆卸有关的零部件，清洗设备，检查、调整、更换或修复失效的零件，以恢复机床的正常性能，满足生产工艺要求的设备修理方式属于（ ）。
A)大修B)中修C)小修答案:C解析:4.[单选题]动平衡要在零部件旋转状态下进行的。
为了避免剧烈振动，在动平衡前必须先进行（）。
A)静平衡B)低速动平衡C)高速动平衡答案:A解析:5.[单选题]Z35摇臂钻床，主轴机构中的主轴工作时，轴向限位是由（ ）实现的。
A)推力滚子轴承B)角接触球轴承C)推力球轴承答案:B解析:C)7MPa答案:A解析:7.[单选题]有一焊接件要求焊后退火，其上焊有不锈钢管，应如何处理（ ）。
A)焊后退火再焊上不锈钢管B)焊上不锈钢管退火C)不退火答案:A解析:8.[单选题]叶轮材料等级中S-6表示（ ）。
A)18-8不锈钢B)铸钢C)ZG1Cr13答案:C解析:9.[单选题]万能外圆磨床中工件两端中心孔的( )超差会使磨削工件圆度超差。
A)平面度B)垂直度C)倾斜度D)同轴度答案:D解析:10.[单选题]检修时：209T转向架摇枕吊孔边，基体磨耗超过（ ）mm时更换。
A)1B)2C)3D)4答案:C解析:11.[单选题]麻花钻的槽刃斜角为（ ）。
A)118°B)55°C)60°D)120°12.[单选题]CW-200K型转向架，在轴箱弹簧外侧设有垂向减振器可有效地控制转向架的（）振动。
A)摇头B)点头C)垂向D)横向答案:B解析:13.[单选题]囊式空气弹簧形式有（ ）。
A)单曲B)双曲C)多曲D)ABC三项都是答案:D解析:14.[单选题]扭簧测微仪和齿轮测微仪的分度值一般为（）mm。

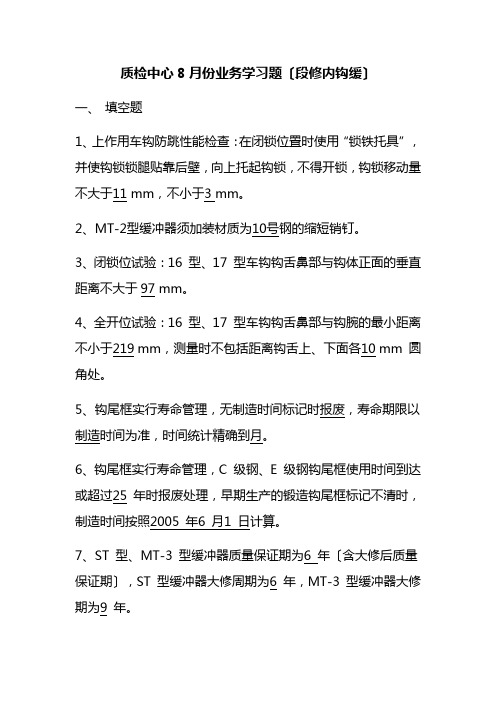

质检中心8月份业务学习题〔段修内钩缓〕一、填空题1、上作用车钩防跳性能检查：在闭锁位置时使用“锁铁托具”，并使钩锁锁腿贴靠后壁，向上托起钩锁，不得开锁，钩锁移动量不大于11 mm，不小于3 mm。
