高三物理一轮复习教学案：电场力的性质

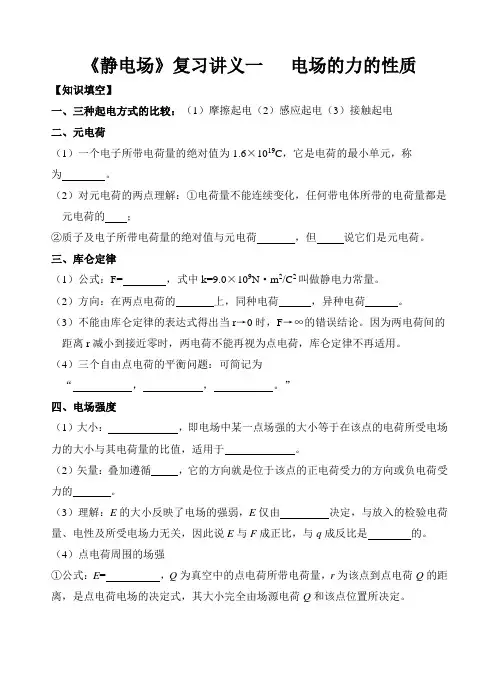

《静电场》复习讲义一电场的力的性质【知识填空】一、三种起电方式的比较：（1）摩擦起电（2）感应起电（3）接触起电二、元电荷（1）一个电子所带电荷量的绝对值为1.6×1019C，它是电荷的最小单元，称为。

（2）对元电荷的两点理解：①电荷量不能连续变化，任何带电体所带的电荷量都是元电荷的；②质子及电子所带电荷量的绝对值与元电荷，但说它们是元电荷。

三、库仑定律（1）公式：F= ，式中k=9.0×109N·m2/C2叫做静电力常量。

（2）方向：在两点电荷的上，同种电荷，异种电荷。

（3）不能由库仑定律的表达式得出当r→0时，F→∞的错误结论。

因为两电荷间的距离r减小到接近零时，两电荷不能再视为点电荷，库仑定律不再适用。

（4）三个自由点电荷的平衡问题：可简记为“，，。

”四、电场强度（1）大小：，即电场中某一点场强的大小等于在该点的电荷所受电场力的大小与其电荷量的比值，适用于。

（2）矢量：叠加遵循，它的方向就是位于该点的正电荷受力的方向或负电荷受力的。

（3）理解：E的大小反映了电场的强弱，E仅由决定，与放入的检验电荷量、电性及所受电场力无关，因此说E与F成正比，与q成反比是的。

（4）点电荷周围的场强①公式：E= ，Q为真空中的点电荷所带电荷量，r为该点到点电荷Q的距离，是点电荷电场的决定式，其大小完全由场源电荷Q和该点位置所决定。

②方向，若Q为正电荷，场强方向沿Q和该点的连线指向该点；若Q为负电荷，场强方向沿Q和该点的连线指向Q。

（5）匀强电场中电势差与电场强度的关系：U AB= 。

①理解：公式U AB=Ed中d必须是，如果电场中两点不沿场强方向，d的取值应在场强方向的投影，即为电场中该两点所在的等势面的垂直距离。

②电场强度的方向就是电势降低的方向，只有沿场强方向，在单位长度上的电势差才最大，也就是说电势降低最快的方向为电场强度的方向，但是，电势降落的方向是电场强度的方向。

如图所示，三个电势降落的方向中，沿A→C电势降落最快。

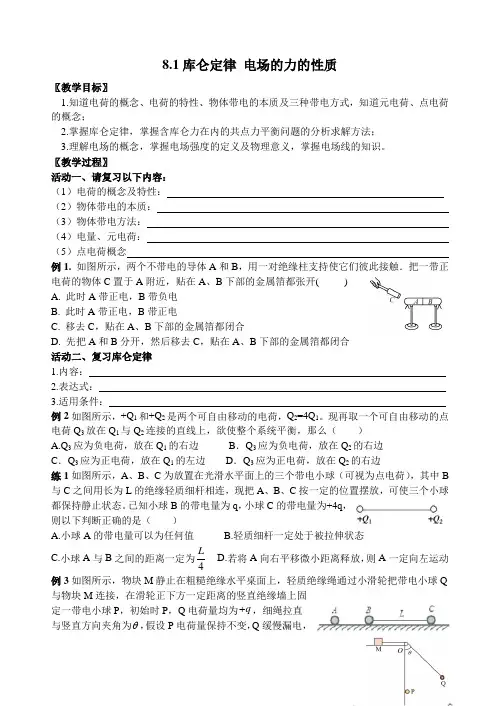

8.1库仑定律 电场的力的性质〖教学目标〗1.知道电荷的概念、电荷的特性、物体带电的本质及三种带电方式，知道元电荷、点电荷的概念；2.掌握库仑定律，掌握含库仑力在内的共点力平衡问题的分析求解方法；3.理解电场的概念，掌握电场强度的定义及物理意义，掌握电场线的知识。

〖教学过程〗活动一、请复习以下内容：（1）电荷的概念及特性：（2）物体带电的本质：（3）物体带电方法：（4）电量、元电荷：（5）点电荷概念 例1. 如图所示，两个不带电的导体A 和B ，用一对绝缘柱支持使它们彼此接触．把一带正电荷的物体C 置于A 附近，贴在A 、B 下部的金属箔都张开( )A. 此时A 带正电，B 带负电B. 此时A 带正电，B 带正电C. 移去C ，贴在A 、B 下部的金属箔都闭合D. 先把A 和B 分开，然后移去C ，贴在A 、B 下部的金属箔都闭合活动二、复习库仑定律1.内容：2.表达式：3.适用条件： 例2如图所示，+Q 1和+Q 2是两个可自由移动的电荷，Q 2=4Q 1。

现再取一个可自由移动的点电荷Q 3放在Q 1与Q 2连接的直线上，欲使整个系统平衡，那么（ ）A.Q 3应为负电荷，放在Q 1的右边 B ．Q 3应为负电荷，放在Q 2的右边 C ．Q 3应为正电荷，放在Q 1的左边 D ．Q 3应为正电荷，放在Q 2的右边练1如图所示，A 、B 、C 为放置在光滑水平面上的三个带电小球（可视为点电荷），其中B 与C 之间用长为L 的绝缘轻质细杆相连，现把A 、B 、C 按一定的位置摆放，可使三个小球都保持静止状态。

已知小球B 的带电量为q ，小球C 的带电量为+4q ，则以下判断正确的是（ ）A.小球A 的带电量可以为任何值B.轻质细杆一定处于被拉伸状态C.小球A 与B 之间的距离一定为4L D.若将A 向右平移微小距离释放，则A 一定向左运动 例3如图所示，物块M 静止在粗糙绝缘水平桌面上，轻质绝缘绳通过小滑轮把带电小球Q 与物块M 连接，在滑轮正下方一定距离的竖直绝缘墙上固定一带电小球P ，初始时P ，Q 电荷量均为q +，细绳拉直与竖直方向夹角为θ，假设P 电荷量保持不变，Q 缓慢漏电，在Q 电荷量自q +变为18q +过程中，两球均可看作点电荷，且M 始终不动，下列说法正确的是（ ）A ．M 受到的摩擦力变小B ．M 受到的摩擦力变大C ．PQ 之间的距离变为原来的34D ．PQ 之间的距离变为原来的12 练2如图所示，定滑轮通过细绳OO '连接在天花板上，跨过定滑轮的细绳两端连接带电小球A 、B ，其质量分别为1m 、2m ()12m m ≠。

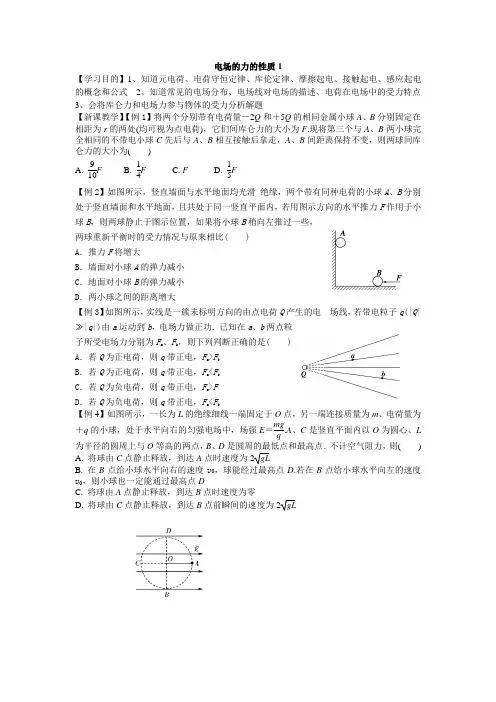

电场的力的性质1【学习目的】1、知道元电荷、电荷守恒定律、库伦定律、摩擦起电、接触起电、感应起电的概念和公式2、知道常见的电场分布、电场线对电场的描述、电荷在电场中的受力特点3、会将库仑力和电场力参与物体的受力分析解题【新课教学】【例1】将两个分别带有电荷量－2Q和＋5Q的相同金属小球A、B分别固定在相距为r的两处(均可视为点电荷)，它们间库仑力的大小为F.现将第三个与A、B两小球完全相同的不带电小球C先后与A、B相互接触后拿走，A、B间距离保持不变，则两球间库仑力的大小为()A. 910F B.14F C. F D.15F【例2】如图所示，竖直墙面与水平地面均光滑绝缘，两个带有同种电荷的小球A、B分别处于竖直墙面和水平地面，且共处于同一竖直平面内，若用图示方向的水平推力F作用于小球B，则两球静止于图示位置，如果将小球B稍向左推过一些，两球重新平衡时的受力情况与原来相比( )A．推力F将增大B．墙面对小球A的弹力减小C．地面对小球B的弹力减小D．两小球之间的距离增大【例3】如图所示，实线是一簇未标明方向的由点电荷Q产生的电场线，若带电粒子q(|Q|≫|q|)由a运动到b，电场力做正功．已知在a、b两点粒子所受电场力分别为F a、F b，则下列判断正确的是( )A．若Q为正电荷，则q带正电，F a>F bB．若Q为正电荷，则q带正电，F a<F bC．若Q为负电荷，则q带正电，F a>FD．若Q为负电荷，则q带正电，F a<F b【例4】如图所示，一长为L的绝缘细线一端固定于O点，另一端连接质量为m、电荷量为＋q的小球，处于水平向右的匀强电场中，场强E＝mgq.A、C是竖直平面内以O为圆心、L为半径的圆周上与O等高的两点，B、D是圆周的最低点和最高点．不计空气阻力，则()A. 将球由C点静止释放，到达A点时速度为2gLB. 在B点给小球水平向右的速度v0，球能经过最高点D.若在B点给小球水平向左的速度v0，则小球也一定能通过最高点DC. 将球由A点静止释放，到达B点时速度为零D. 将球由C点静止释放，到达B点前瞬间的速度为2gL【课堂作业】1、如图所示，半径相同的两个金属小球A 、B 带有电荷量大小相等的电荷，相隔一定的距离，两球之间的相互吸引力大小为F ，今用第三个半径相同的不带电的金属小球C 先后与A 、B 两个球接触后移开，这时，A 、B 两个球之间的相互作用力大小是 ( ) A.18F B.14F C.38F D.34F 2、如图所示，一根放在水平面内的光滑玻璃管绝缘性能极好，内部有两个完全相同的弹性小球A 和B ，带电荷量分别为＋Q 1和－Q 2，两球从图示位置由静止释放，那么两球再次经过图中的原静止位置时，A 球的瞬时加速度的大小与刚释放时相比( )A ．一定变大B ．一定变小C ．一定不变D ．都有可能3、两个质量相同的小球用不可伸长的细线连结，置于场强为E 的匀强电场中，小球1和2均带正电．电荷量分别为q 1和q 2(q 1>q 2)．将细线拉直并使之与电场方向平行，如图所示，若将两小球同时从静止状态释放，则释放后细线中的张力F 为(不计重力及两小球间的库仑力)( )A ．F ＝12(q 1－q 2)E B ．F ＝(q 1－q 2)E C ．F ＝12(q 1＋q 2)E D ．F ＝(q 1＋q 2)E 4、如图所示，A 、B 是系在绝缘细线两端、带有等量同种电荷的小球，其中m A ＝0.1 kg ，细线总长度为20 cm ，先用绝缘细线通过O 点的光滑定滑轮，将两球悬挂起来，OA 段线长等于OB 段线长，A 球靠近光滑绝缘竖直墙面，B 球悬线OB 偏离竖直方向60°，g 取10 m/s 2.求：(1)B 球的质量(2)墙所受A 球的压力。

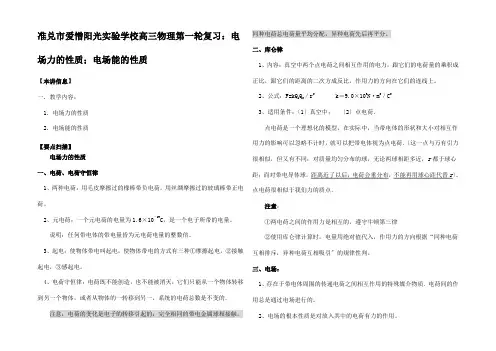

准兑市爱憎阳光实验学校高三物理第一轮复习：电场力的性质；电场能的性质【本讲信息】一. 教学内容：1.电场力的性质2. 电场能的性质【要点扫描】电场力的性质一、电荷、电荷守恒律1、两种电荷：用毛皮摩擦过的橡棒带负电荷，用丝绸摩擦过的玻璃棒带正电荷。

2、元电荷：一个元电荷的电量为1.6×10－19C，是一个电子所带的电量。

说明：任何带电体的带电量皆为元电荷电量的整数倍。

3、起电：使物体带电叫起电，使物体带电的方式有三种①摩擦起电，②接触起电，③感起电。

4、电荷守恒律：电荷既不能创造，也不能被消灭，它们只能从一个物体转移到另一个物体，或者从物体的一转移到另一，系统的电荷总数是不变的．注意：电荷的变化是电子的转移引起的；完全相同的带电金属球相接触，同种电荷总电荷量平均分配，异种电荷先后再平分。

二、库仑律1、内容：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。

2、公式：F=kQ1Q2／r2 k＝9.0×109N·m2／C23、适用条件：〔1〕真空中；〔2〕点电荷．点电荷是一个理想化的模型，在实际中，当带电体的形状和大小对相互作用力的影响可以忽略不计时，就可以把带电体视为点电荷．〔这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都于球心距；而对带电导体球，距离近了以后，电荷会重分布，不能再用球心距代替r〕。

点电荷很相似于我们力的质点．注意：①两电荷之间的作用力是相互的，遵守牛顿第三律②使用库仑律计算时，电量用绝对值代入，作用力的方向根据“同种电荷互相排斥，异种电荷互相吸引〞的规律性判。

三、电场：1、存在于带电体周围的传递电荷之间相互作用的特殊媒介物质．电荷间的作用总是通过电场进行的。

2、电场的根本性质是对放入其中的电荷有力的作用。

3、电场可以由存在的电荷产生，也可以由变化的磁场产生。

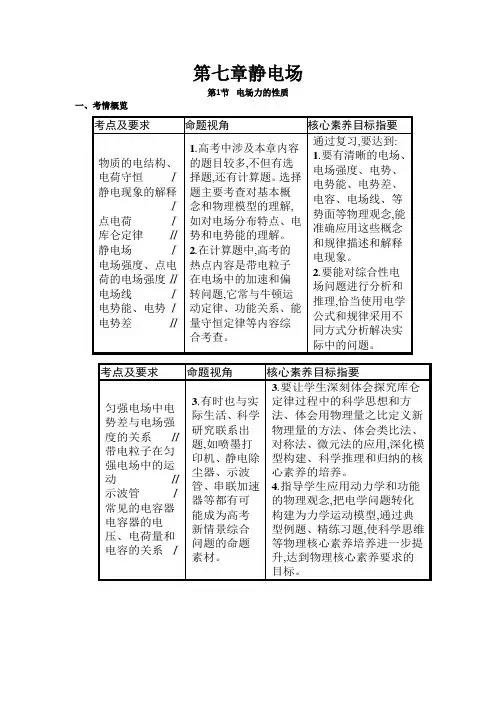

第七章静电场第1节电场力的性质一、考情概览考点及要求命题视角核心素养目标指要物质的电结构、电荷守恒Ⅰ静电现象的解释Ⅰ点电荷Ⅰ库仑定律Ⅱ静电场Ⅰ电场强度、点电荷的电场强度Ⅱ电场线Ⅰ电势能、电势Ⅰ电势差Ⅱ1.高考中涉及本章内容的题目较多,不但有选择题,还有计算题。

选择题主要考查对基本概念和物理模型的理解,如对电场分布特点、电势和电势能的理解。

2.在计算题中,高考的热点内容是带电粒子在电场中的加速和偏转问题,它常与牛顿运动定律、功能关系、能量守恒定律等内容综合考查。

通过复习,要达到:1.要有清晰的电场、电场强度、电势、电势能、电势差、电容、电场线、等势面等物理观念,能准确应用这些概念和规律描述和解释电现象。

2.要能对综合性电场问题进行分析和推理,恰当使用电学公式和规律采用不同方式分析解决实际中的问题。

考点及要求命题视角核心素养目标指要匀强电场中电势差与电场强度的关系Ⅱ带电粒子在匀强电场中的运动Ⅱ示波管Ⅰ常见的电容器电容器的电压、电荷量和电容的关系Ⅰ3.有时也与实际生活、科学研究联系出题,如喷墨打印机、静电除尘器、示波管、串联加速器等都有可能成为高考新情景综合问题的命题素材。

3.要让学生深刻体会探究库仑定律过程中的科学思想和方法、体会用物理量之比定义新物理量的方法、体会类比法、对称法、微元法的应用,深化模型构建、科学推理和归纳的核心素养的培养。

4.指导学生应用动力学和功能的物理观念,把电学问题转化构建为力学运动模型,通过典型例题、精练习题,使科学思维等物理核心素养培养进一步提升,达到物理核心素养要求的目标。

二、知识梳理一、电荷电荷守恒定律1.两种电荷毛皮摩擦过的橡胶棒带负电,丝绸摩擦过的玻璃棒带正电。

同种电荷相互排斥,异种电荷相互吸引。

2.元电荷最小的电荷量,其值为e=1.60×10-19C。

3.电荷守恒定律(1)内容:电荷既不会创生,也不会消灭,它只能从一个物体转移到另一个物体,或者从物体的一部分转移到另一部分;在转移的过程中,电荷的总量保持不变。

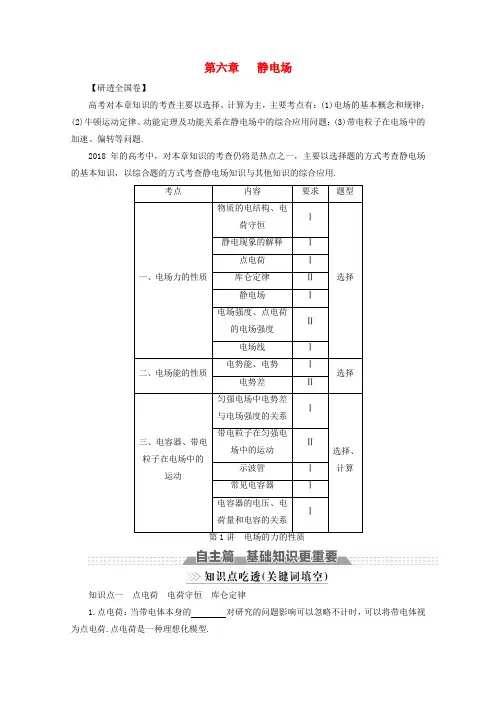

第六章 静电场【研透全国卷】高考对本章知识的考查主要以选择、计算为主，主要考点有：(1)电场的基本概念和规律；(2)牛顿运动定律、动能定理及功能关系在静电场中的综合应用问题；(3)带电粒子在电场中的加速、偏转等问题.2018年的高考中，对本章知识的考查仍将是热点之一，主要以选择题的方式考查静电场的基本知识，以综合题的方式考查静电场知识与其他知识的综合应用.考点内容 要求题型一、电场力的性质物质的电结构、电荷守恒 Ⅰ 选择 静电现象的解释Ⅰ 点电荷Ⅰ 库仑定律 Ⅱ 静电场 Ⅰ 电场强度、点电荷的电场强度 Ⅱ 电场线Ⅰ 二、电场能的性质电势能、电势 Ⅰ 选择 电势差 Ⅱ 三、电容器、带电粒子在电场中的运动匀强电场中电势差与电场强度的关系 Ⅰ选择、计算带电粒子在匀强电场中的运动 Ⅱ示波管 Ⅰ 常见电容器 Ⅰ 电容器的电压、电荷量和电容的关系Ⅰ第1讲 电场的力的性质知识点一 点电荷 电荷守恒 库仑定律1.点电荷：当带电体本身的 对研究的问题影响可以忽略不计时，可以将带电体视为点电荷.点电荷是一种理想化模型.2.电荷守恒定律(1)内容：电荷既不会创生，也不会消失，只能从一个物体 到另一个物体，或者从物体的一部分 到另一部分，在转移的过程中，电荷的总量 .(2)三种起电方式： 、 、 . 3.库仑定律(1)内容： 中两个静止点电荷之间的相互作用力与它们的 成正比，与它们的 成反比，作用力的方向在 .(2)表达式：F ＝ ，式中k ＝9.0×109N·m 2/C 2，叫静电力常量. (3)适用条件： 中的 .答案：1.大小和形状 2.(1)转移 转移 保持不变 (2)摩擦起电 接触起电 感应起电 3.(1)真空 电荷量的乘积 距离的平方 它们的连线上 (2)kq 1q 2r 2(3)真空 静止点电荷 知识点二 静电场 电场强度 电场线1.静电场：静电场是客观存在于电荷周围的一种 ，其基本性质是对放入其中的电荷有 .2.电场强度(1)定义式：E ＝ ，是矢量，单位：N/C 或V/m. (2)点电荷的场强：E ＝ .(3)方向：规定 在电场中某点 为该点的电场强度方向. 3.电场线(1)电场线的特点：①电场线从正电荷出发，终止于 ，或来自无穷远处，终止于 . ②电场线在电场中 .③在同一电场中，电场线越密的地方电场强度越大. ④电场线上某点的切线方向表示该点的______________. (2)几种典型电场的电场线：答案：1.物质 力的作用 2.(1)F q (2)kQ r2 (3)正电荷 受力的方向 3.(1)①负电荷或无穷远处 负电荷 ②不相交 ④电场强度方向(1)任何带电体所带的电荷量都是元电荷的整数倍.( ) (2)点电荷和电场线都是客观存在的.( ) (3)根据F ＝kq 1q 2r 2，当r →0时，F →∞.( ) (4)电场强度反映了电场力的性质，所以电场中某点的电场强度与试探电荷在该点所受的电场力成正比.( )(5)电场中某点的电场强度方向即为正电荷在该点所受的电场力的方向.( ) (6)由静止释放的带电粒子(不计重力)，其运动轨道一定与电场线重合.( ) 答案：(1) (2) (3) (4) (5) (6)考点电荷守恒定律和库仑定律1.在用库仑定律公式时，无论是正电荷还是负电荷，均代入电荷量的绝对值；根据同种电荷相斥、异种电荷相吸判断库仑力的方向.2.两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反.3.库仑力存在极大值，由公式F ＝k q 1q 2r 2可以看出，在两带电体的间距及电荷量之和一定的条件下，当q 1＝q 2时，F 最大.4.不能根据公式错误地推论：当r →0时，F →∞.其实，在这样的条件下，两个带电体已经不能再看成点电荷了.考向1 对库仑定律的理解[典例1] 如图所示，两个质量均为m 的完全相同的金属球壳a 与b ，其壳层的厚度和质量分布均匀，将它们固定于绝缘支架上，两球心间的距离为l ，l 为球壳外半径r 的3倍.若使它们带上等量异种电荷，电荷量的绝对值均为Q ，那么，a 、b 之间的万有引力F 1与库仑力F 2为( )A.F 1＝G m 2l 2，F 2＝k Q 2l 2B.F 1≠G m 2l 2，F 2≠k Q 2l2C.F 1≠G m 2l 2，F 2＝k Q 2l 2D.F 1＝G m 2l 2，F 2≠k Q 2l2[解析] 虽然两球心间的距离l 只有球壳外半径r 的3倍，但由于其壳层的厚度和质量分布均匀，两球壳可看做质量集中于球心的质点，因此，可以应用万有引力定律求F 1；而本题中由于a 、b 两球壳所带异种电荷相互吸引，使它们各自的电荷分布不均匀，即相互靠近的一侧电荷分布比较密集，又因两球心间的距离l 只有其外半径r 的3倍，不满足l 远大于r 的要求，故不能将两带电球壳看成点电荷，所以库仑定律不适用，D 正确.[答案] D考向2 库仑定律与电荷守恒定律的综合[典例2] (2017·河南安阳调研)两个分别带有电荷量－Q 和＋5Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F ，两小球相互接触后将其固定距离变为r2，则两球间库仑力的大小为( ) A.5F 16 B.F5 C.4F5D.16F 5[解析] 两球相距r 时，根据库仑定律F ＝kQ ·5Qr 2，两球接触后，带电荷量均为2Q ，则F ′＝k 2Q ·2Q ⎝ ⎛⎭⎪⎫r 22，由以上两式可解得F ′＝16F 5，D 正确.[答案] D完全相同的带电体接触后电荷的分配原则(1)若两带电体带同种电荷q 1、q 2，则接触后电荷量平均分配，即q 1′＝q 2′＝q 1＋q 22.(2)若两带电体带异种电荷q 1、q 2，则接触后电荷量先中和后平分，即q 1′＝q 2′＝|q 1＋q 2|2，电性与带电荷量大的带电体相同.考点库仑力作用下的平衡问题1.静电场中带电体平衡问题的解题思路(1)确定研究对象.如果有几个物体相互作用时，要依据题意，适当选取“整体法”或“隔离法”，确定研究对象.(2)受力分析.注意多了一个库仑力⎝⎛⎭⎪⎫F ＝kq 1q 2r 2. 2.三个自由点电荷的平衡问题(1)条件：两个点电荷在第三个点电荷处的合场强为零，或每个点电荷受到的两个库仑力必须大小相等，方向相反.(2)规律“三点共线”——三个点电荷分布在同一直线上； “两同夹异”——正负电荷相互间隔； “两大夹小”——中间电荷的电荷量最小； “近小远大”——中间电荷靠近电荷量较小的电荷.考向1 “三个自由点电荷平衡”的问题[典例3] 如图所示，在一条直线上有两个相距0.4 m 的点电荷A 、B ，A 带电＋Q ，B 带电－9Q .现引入第三个点电荷C ，恰好使三个点电荷均在电场力的作用下处于平衡状态，则C 的带电性质及位置应为( )A.正，B 的右边0.4 m 处B.正，B 的左边0.2 m 处C.负，A 的左边0.2 m 处D.负，A 的右边0.2 m 处[解析] 要使三个电荷均处于平衡状态，必须满足“两同夹异”、“两大夹小”的原则，所以选项C 正确.[答案] C考向2 共点力作用下的平衡问题[典例4] (2016·浙江卷)(多选)如图所示，把A 、B 两个相同的导电小球分别用长为0.10 m 的绝缘细线悬挂于O A 和O B 两点.用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定.两球接触后分开，平衡时距离为 0.12 m.已测得每个小球质量是8.0×10－4kg ，带电小球可视为点电荷，重力加速度取g ＝10 m/s 2，静电力常量k ＝9.0×109N·m 2/C 2，则( )A.两球所带电荷量相等B.A 球所受的静电力为1.0×10－2NC.B 球所带的电荷量为46×10－8C D.A 、B 两球连线中点处的电场强度为0[解题指导] 两球接触后分开，带电量相等，根据平衡条件结合几何关系可求出静电力及电荷量.[解析] 因A 、B 两球相同，故接触后两球所带的电荷量相同，故A 项正确；由题意知平衡时A 、B 两球离悬点的高度为h ＝0.102－0.062m ＝0.08 m ，设细线与竖直方向夹角为θ，则tan θ＝0.060.08＝34，由tan θ＝F mg ，知A 球所受的静电力F ＝mg tan θ＝6.0×10－3N ，B 项错误；由库仑定律F ＝k Q 2r 2，得B 球所带的电荷量Q ＝rFk ＝0.12× 6.0×10－39.0×109 C ＝46×10－8C ，则C 项正确；A 、B 两球带同种电荷，则A 、B 两球连线中点处的电场强度为0，故D 项正确.[答案] ACD[变式1] (多选)如图所示，用两根长度相同的绝缘细线把一个质量为0.1 kg 的小球A 悬挂到水平板的M 、N 两点，A 上带有Q ＝3.0×10－6C 的正电荷.两线夹角为120°，两线上的拉力大小分别为F 1和F 2.A 的正下方0.3 m 处放有一带等量异种电荷的小球B ，B 与绝缘支架的总质量为 0.2 kg(重力加速度取g ＝10 m/s 2；静电力常量k ＝9.0×109N·m 2/C 2，A 、B 球可视为点电荷)，则( )A.支架对地面的压力大小为2.0 NB.两线上的拉力大小F 1＝F 2＝1.9 NC.将B 水平右移，使M 、A 、B 在同一直线上，此时两线上的拉力大小F 1＝1.225 N ，F 2＝1.0 ND.将B 移到无穷远处，两线上的拉力大小F 1＝F 2＝0.866 N答案：BC 解析：A 、B 间库仑力为引力，大小为F ＝k Q 2r 2＝0.9 N ，B 与绝缘支架的总重力G 2＝m 2g ＝2.0 N ，由力的平衡可知，支架对地面的压力为1.1 N ，A 项错.由于两线的夹角为120°，根据对称性可知，两线上的拉力大小相等，与A 的重力和库仑力的合力大小相等，即F 1＝F 2＝G 1＋F ＝1.9 N ，B 项正确；将B 水平右移，使M 、A 、B 在同一直线上，此时库仑力为F ′＝kQ 2r ′2＝0.225 N ，没有B 时，F 1、F 2上的拉力与A 的重力相等，即等于1.0 N ，当B 水平右移，使M 、A 、B 在同一直线上时，F 2上拉力不变，则根据力的平衡可得F 1＝1.0 N ＋0.225 N ＝1.225 N ，C 项正确；将B 移到无穷远处，B 对A 的作用力为零，两线上的拉力等于A 球的重力大小，即为1.0 N ，D 项错误.共点力作用下平衡问题的分析方法考点电场强度和电场线的理解及应用1.电场强度的性质 矢量性电场强度E 是表示电场力的性质的一个物理量，规定正电荷受力方向为该点场强的方向唯一性电场中某一点的电场强度E 是唯一的，它的大小和方向与放入该点的电荷q 无关，它决定于形成电场的电荷(场源电荷)及空间位置叠加性如果有几个静止电荷在空间同时产生电场，那么空间某点的场强是各场源电荷单独存在时在该点所产生的场强的矢量和2.电场强度的三个计算公式公式 适用条件 说明定义式E ＝Fq 任何电场 某点的场强为确定值，大小及方向与q 无关决定式E ＝kQ r 2真空中点 电荷的电场 E 由场源电荷Q 和场源电荷到某点的距离r 决定关系式 E ＝U d匀强电场d 是沿电场方向的距离3.电场线的特点(1)电场线上每一点的切线方向与该点的场强方向一致. (2)电场线从正电荷或无穷远出发，终止于无限远或负电荷. (3)电场线在电场中不相交、不闭合、不中断.(4)在同一电场中，电场线越密集的地方场强越大，电场线越稀疏的地方场强越小. (5)沿电场线的方向电势逐渐降低，匀强电场中电场线方向是电势降落最快的方向.考向1 对电场强度的理解[典例5] 如图甲所示，在x 轴上有一个点电荷Q (图中未画出)，Q 、A 、B 为轴上三点.放在A 、B 两点的检验电荷受到的电场力跟检验电荷所带电荷量的关系如图乙所示.以x 轴的正方向为电场力的正方向，则( )甲乙A.点电荷Q 一定为正电荷B.点电荷Q 在A 、B 之间C.A 点的电场强度大小为2×103N/C D.同一电荷在A 点受到的电场力比B 点的大[解题指导] 本题的关键是对图象的理解.A 点场强为正，即沿x 轴正方向；B 点场强为负，即沿x 轴负方向，且E A >E B ，可用假设法分析.[解析] 由图乙知，两直线都是过原点的倾斜直线，由场强的定义式可知，其斜率的绝对值大小为各点的场强大小，则E A ＝2×103N/C ，E B ＝0.5×103N/C ＝E A4，同一电荷在A 点受到的电场力比B 点的大；由图中电场力的方向可得A 、B 两点电场强度方向相反，则点电荷Q 在A 、B 之间，且为负电荷，故选项B 、C 、D 正确.[答案] BCD考向2 对电场线的理解及应用[典例6] P 、Q 两电荷的电场线分布如图所示，a 、b 、c 、d 为电场中的四点，c 、d 关于PQ 连线的中垂线对称.一个离子从a 运动到b (不计重力)，轨迹如图所示，则下列判断正确的是( )A.P 带负电B.c 、d 两点的电场强度相同C.离子在运动过程中受到P 的吸引力D.离子从a 到b ，电场力做正功[解析] 由电场线的方向可知选项A错误；c、d两点的场强大小相同，但方向不同，选项B错误；离子所受电场力的方向应该指向曲线的凹侧，故可以判断出离子在运动过程中受到P电荷的吸引力，选项C正确；离子从a到b，电场力做负功，选项D错误.[答案] C[变式2] 某静电场中的电场线方向不确定，分布如图所示，带电粒子在电场中仅受静电力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是( )A.粒子必定带正电荷B.该静电场一定是孤立正电荷产生的C.粒子在M点的加速度小于它在N点的加速度D.粒子在M点的速度大于它在N点的速度答案：C 解析：带电粒子所受静电力沿电场线的切线方向或其反方向，且指向曲线弯曲的内侧，静电力方向大致向上，因不知电场线的方向，粒子的电性无法确定，所以选项A错误.电场线是弯曲的，则一定不是孤立点电荷的电场，所以选项B错误.N点处电场线密，则场强大，粒子受到的静电力大，产生的加速度也大，所以选项C正确.因静电力大致向上，粒子由M运动到N时，静电力做正功，粒子动能增加，速度增加，所以选项D错误.电场线、运动轨迹、电荷正负的判断方法(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从二者的夹角情况来分析曲线运动的情况.(2)“三不知时要假设”——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向，是题意中相互制约的三个方面，若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知(三不知)，则要用“假设法”分别讨论各种情况.考点电场强度的叠加与计算1.叠加原理：多个电荷在空间某处产生的电场为各电荷在该处所产生的电场强度的矢量和.2.运算法则：平行四边形定则.3.计算电场强度常用的五种方法(1)电场叠加合成法.(2)平衡条件求解法.(3)对称法.(4)补偿法.(5)等效法.考向1 点电荷电场的叠加[典例7] 直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图所示.M 、N 两点各固定一负点电荷，一电量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零.静电力常量用k 表示.若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )A.3kQ 4a 2，沿y 轴正向B.3kQ 4a 2，沿y 轴负向C.5kQ4a2，沿y 轴正向 D.5kQ4a2，沿y 轴负向 [解题指导] (1)分析正点电荷Q 在G 点产生的场强大小和方向.(2)根据场强的矢量合成法则判断M 、N 两点固定的负点电荷在G 点产生的场强大小和方向. (3)根据对称性判断出M 、N 两点固定的负点电荷在H 点产生的场强大小和方向. (4)计算出正点电荷移到G 点时，该正点电荷在H 点产生的场强大小和方向. (5)将二者按照矢量合成法则进行合成.[解析] 处于O 点的正点电荷在G 点处产生的场强E 1＝k Q a2，方向沿y 轴负向；又因为G 点处场强为零，所以M 、N 处两负点电荷在G 点共同产生的场强E 2＝E 1＝k Q a2，方向沿y 轴正向；根据对称性，M 、N 处两负点电荷在H 点共同产生的场强E 3＝E 2＝k Q a2，方向沿y 轴负向；将该正点电荷移到G 处，该正点电荷在H 点产生的场强E 4＝k Q2a ）2，方向沿y 轴正向，所以H 点的场强E ＝E 3－E 4＝3kQ4a2，方向沿y 轴负向.[答案] B考向2 点电荷的电场与匀强电场的叠加[典例8] 如图所示，在水平向右、大小为E 的匀强电场中，在O 点固定一电荷量为Q 的正电荷，A 、B 、C 、D 为以O 为圆心、半径为r 的同一圆周上的四点，B 、D 连线与电场线平行，A 、C 连线与电场线垂直.则( )A.A 点的场强大小为E 2＋k 2Q 2r4B.B 点的场强大小为E －k Q r2 C.D 点的场强大小不可能为0 D.A 、C 两点的场强相同[解析] ＋Q 在A 点的电场强度沿OA 方向，大小为k Q r2，所以A 点的合电场强度大小为E 2＋k 2Q 2r 4，A 正确；同理，B 点的电场强度大小为E ＋k Q r 2，B 错误；如果E ＝k Qr2，则D 点的电场强度为0，C 错误；A 、C 两点的电场强度大小相等，但方向不同，D 错误.[答案] A考向3 点电荷与均匀带电体场强的叠加[典例9] 如图所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷.已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )A.k 3q R2B.k 10q 9R 2C.kQ ＋qR 2D.k 9Q ＋q 9R2[解题指导] b 点处场强为零是a 点的点电荷和带电圆盘在b 点叠加的结果，即a 点的点电荷在b 点的场强与带电圆盘在b 点场强等大反向，再应用对称性可求d 点场强.[解析] 由于b 点处的场强为零，根据电场叠加原理知，带电圆盘和a 点处点电荷在b 点处产生的场强大小相等、方向相反.在d 点处带电圆盘和a 点处点电荷产生的场强方向相同，所以E ＝k q 3R ）2＋k q R 2＝k 10q 9R2，所以选项B 正确.[答案] B1.点电荷电场、匀强电场场强叠加一般应用合成法即可.2.均匀带电体与点电荷场强叠加一般应用对称法.3.计算均匀带电体某点场强一般应用补偿法或微元法.1.[点电荷场强计算]如图所示，真空中O 点有一点电荷，在它产生的电场中有a 、b 两点，a 点的场强大小为E a ，方向与ab 连线成60°角，b 点的场强大小为E b ，方向与ab 连线成30°角.关于a 、b 两点场强大小E a 、E b 的关系，以下结论正确的是( )A.E a ＝33E b B.E a ＝13E bC.E a ＝3E bD.E a ＝3E b答案：D 解析：由题图可知，r b ＝3r a ，再由E ＝kQ r 2可知，E a E b ＝r 2br 2a＝3，故D 正确.2.[库仑力作用下的平衡问题]在光滑绝缘的水平地面上放置着四个相同的金属小球，小球A 、B 、C 位于等边三角形的三个顶点上，小球D 位于三角形的中心，如图所示.现让小球A 、B 、C 带等量的正电荷Q ，让小球D 带负电荷q ，使四个小球均处于静止状态，则Q 与q 的比值为( )A.13 B.33C.3D. 3答案：D 解析：设等边三角形的边长为a ，由几何知识可知，BD ＝a ·cos 30°·23＝33a ，以B 为研究对象，由平衡条件可知，kQ 2a 2cos 30°×2＝kQq BD 2，解得Qq＝3，D 正确.3.[电场的叠加]均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场.如图所示，在半球面AB 上均匀分布着正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球面顶点与球心O 的轴线，在轴线上有M 、N 两点，OM ＝ON ＝2R .已知M 点的场强大小为E ，则N 点的场强大小为( )A.kq 4R 2B.kq2R 2－E C.kq4R2－E D.kq4R2＋E 答案：B 解析：假设将带电荷量为2q 的球面放在O 处，均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场.则在M 、N 点所产生的电场为E ＝k ·2q 2R ）2＝kq2R2，由题知当半球面如题图所示在M 点产生的场强为E ，则N 点的场强为E ′＝kq2R2－E ，选项B 正确.4.[电场力、速度、轨迹的关系]如图所示，实线表示电场线，虚线表示带电粒子运动的轨迹，带电粒子只受电场力的作用，运动过程中电势能逐渐减少，它运动到b 处时的运动方向与受力方向可能的是( )答案：D 解析：由于带电粒子只受电场力的作用，而且运动过程中电势能逐渐减小，可判断电场力做正功，即电场力与粒子速度方向夹角为锐角，且两者在轨迹两侧，综上所述，可判断只有D 项正确.5.[共点力平衡]如图所示，水平天花板下用长度相同的绝缘细线悬挂起来的两个相同的带电小球A 、B ，左边放一带正电的固定球P 时，两悬线都保持竖直方向.下面说法正确的是( )A.A 球带正电，B 球带负电，并且A 球带电荷量较B 球带电荷量大B.A 球带正电，B 球带负电，并且A 球带电荷量较B 球带电荷量小C.A 球带负电，B 球带正电，并且A 球带电荷量较B 球带电荷量小D.A 球带负电，B 球带正电，并且A 球带电荷量较B 球带电荷量大答案：C 解析：存在固定球P 时，对A 、B 球受力分析，由于悬线都沿竖直方向，说明水平方向各自合力为零，说明A 球带负电而B 球带正电.由于A 、B 球在水平方向各受两个力，而A 、B 之间的库仑力大小相等，方向相反，可得P 对A 、B 的水平方向的库仑力大小相等，方向相反.根据F ＝kQqr 2以及A 离P 近，可知A 球带电荷量较小，B 球带电荷量较大，故C 正确.。

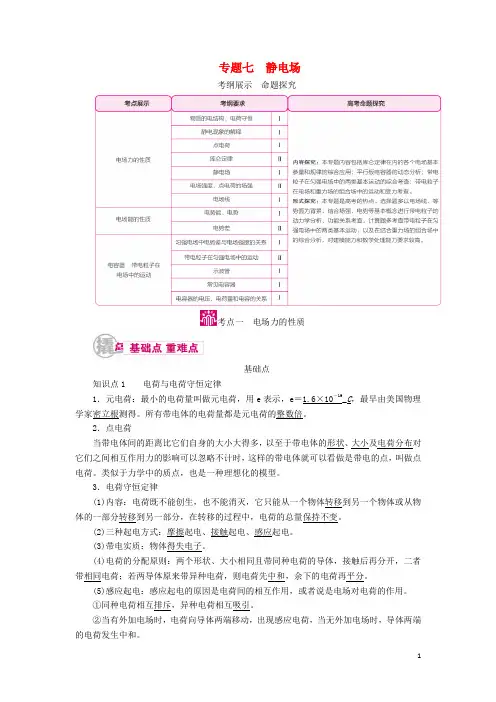

专题七静电场考纲展示命题探究考点一电场力的性质基础点知识点1 电荷与电荷守恒定律1．元电荷：最小的电荷量叫做元电荷，用e表示，e＝1.6×10－19_C，最早由美国物理学家密立根测得。

所有带电体的电荷量都是元电荷的整数倍。

2．点电荷当带电体间的距离比它们自身的大小大得多，以至于带电体的形状、大小及电荷分布对它们之间相互作用力的影响可以忽略不计时，这样的带电体就可以看做是带电的点，叫做点电荷。

类似于力学中的质点，也是一种理想化的模型。

3．电荷守恒定律(1)内容：电荷既不能创生，也不能消灭，它只能从一个物体转移到另一个物体或从物体的一部分转移到另一部分，在转移的过程中，电荷的总量保持不变。

(2)三种起电方式：摩擦起电、接触起电、感应起电。

(3)带电实质：物体得失电子。

(4)电荷的分配原则：两个形状、大小相同且带同种电荷的导体，接触后再分开，二者带相同电荷；若两导体原来带异种电荷，则电荷先中和，余下的电荷再平分。

(5)感应起电：感应起电的原因是电荷间的相互作用，或者说是电场对电荷的作用。

①同种电荷相互排斥，异种电荷相互吸引。

②当有外加电场时，电荷向导体两端移动，出现感应电荷，当无外加电场时，导体两端的电荷发生中和。

知识点2 库仑定律1．内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上。

2．表达式：F ＝kQ 1Q 2r 2，式中k ＝9.0×109 N ·m 2/C 2，叫做静电力常量。

3．适用条件：真空中的点电荷。

(1)在空气中，两个点电荷的作用力近似等于真空中的情况，可以直接应用公式； (2)当两个带电体的间距远大于本身的大小时，可以把带电体看成点电荷。

4．库仑力的方向：由相互作用的两个带电体决定，且同种电荷相互排斥，为斥力；异种电荷相互吸引，为引力。

知识点3 电场强度、点电荷的场强1．定义：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值。

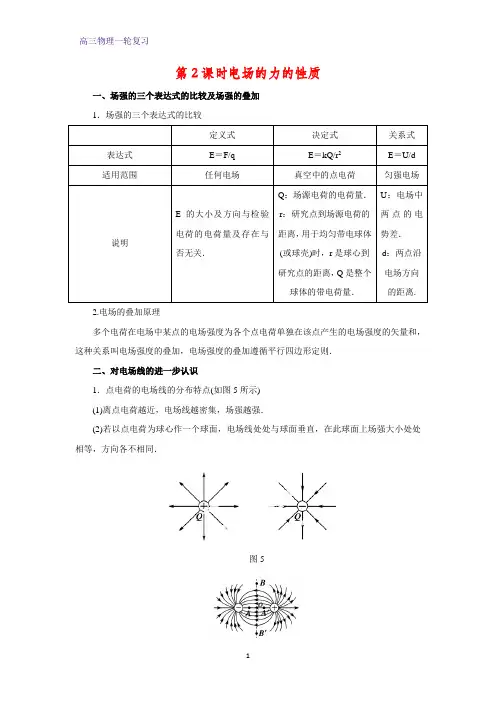

第2课时电场的力的性质一、场强的三个表达式的比较及场强的叠加1．场强的三个表达式的比较2.电场的叠加原理多个电荷在电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和，这种关系叫电场强度的叠加，电场强度的叠加遵循平行四边形定则．二、对电场线的进一步认识1．点电荷的电场线的分布特点(如图5所示)(1)离点电荷越近，电场线越密集，场强越强．(2)若以点电荷为球心作一个球面，电场线处处与球面垂直，在此球面上场强大小处处相等，方向各不相同．图5图62．等量异种点电荷形成的电场中电场线的分布特点(如图6所示)(1)两点电荷连线上各点，电场线方向从正电荷指向负电荷．(2)两点电荷连线的中垂面(线)上，场强方向均相同，且总与中垂面(线)垂直．在中垂面(线)上到O点等距离处各点的场强相等(O为两点电荷连线的中点)．(3)关于O点对称的两点A与A′，B与B′的场强等大、同向．图73．等量同种点电荷形成的电场中电场线的分布特点(如图7所示)(1)两点电荷连线中点O处场强为零．(2)中点O附近的电场线非常稀疏，但场强并不为零．(3)在中垂面(线)上从O点到无穷远，电场线先变密后变疏，即场强先变大后变小．(4)两点电荷连线中垂线上各点的场强方向和该直线平行．(5)关于O点对称的两点A与A′，B与B′的场强等大、反向．4．匀强电场中电场线分布特点(如图8所示)图8电场线是平行、等间距的直线，场强方向与电场线平行．『高频考点突破』考点一、场强的叠加『例1』如图甲所示，在一个点电荷Q形成的电场中，Ox坐标轴与它的一条电场线重合，坐标轴上A、B两点的坐标分别为2.0 m和5.0 m．放在A、B两点的试探电荷受到的电场力方向都跟x轴的正方向相同，电场力的大小跟试探电荷所带电荷量的关系图象如图乙中直线a、b所示，放在A点的电荷带正电，放在B点的电荷带负电．求：(1)B点的电场强度的大小和方向；(2)试判断点电荷Q的电性，并说明理由；(3)点电荷Q的位置坐标．『例2』如图所示，电量为＋q和－q的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有()A．体中心、各面中心和各边中点B．体中心和各边中点C．各面中心和各边中点D．体中心和各面中心考点二、电场线『例3』某一点电荷的电场线分布图如图所示，下列表述正确的是()A．a点的电势高于b点的电势B．该点电荷带负电C．a点和b点电场强度的方向相同D．a点的电场强度大于b点的电场强度『例4』如图所示，M、N为两个固定的等量同种正电荷，在其连线的中垂线上的P点放一个静止的负电荷(重力不计)，下列说法中正确的是()A．从P到O，可能加速度越来越小，速度越来越大B．从P到O，可能加速度先变大，再变小，速度越来越大C．越过O点后，加速度一直变大，速度一直变小D．越过O点后，加速度一直变小，速度一直变小考点三、电场中的力学问题『例5』反射式速调管是常用的微波器件之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似．如图所示，在虚线MN两侧分别存在着方向相反的两个匀强电场，一带电微粒从A点由静止开始，在电场力作用下沿直线在A、B两点间往返运动．已知电场强度的大小分别是E1＝2.0×103 N/C和E2＝4.0×103 N/C，方向如图所示，带电微粒质量m＝1.0×10－20 kg，带电荷量q＝－1.0×10－9 C，A点距虚线MN的距离d1＝1.0 cm，不计带电微粒的重力，忽略相对论效应．求：(1)B点距虚线MN的距离d2；(2)带电微粒从A点运动到B点所经历的时间t.『答案』『例1』『例2』『例3』『答案』BD『解析』沿电场线方向电势降低，故A选项错误；由图中电场线分布知，此场为一负点电荷的电场线分布图，B项正确；电场线密集处场强大，C项错误、D项正确．『例4』『例5』。

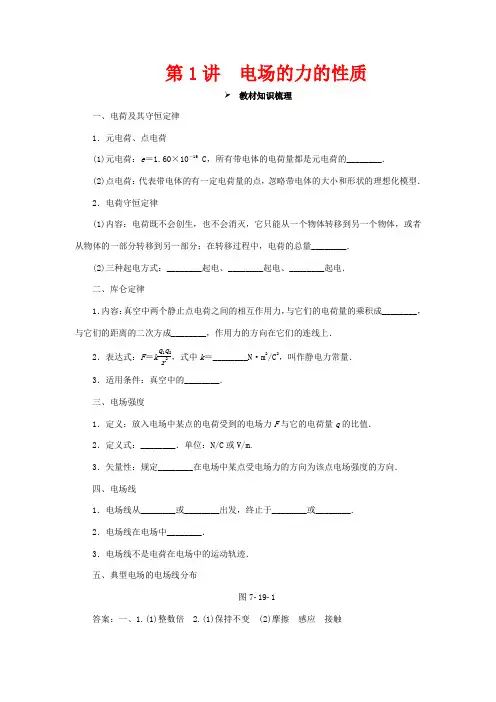

第1讲 电场的力的性质➢ 教材知识梳理一、电荷及其守恒定律 1．元电荷、点电荷 (1)元电荷：e ＝1.60×10－19C ，所有带电体的电荷量都是元电荷的________．(2)点电荷：代表带电体的有一定电荷量的点，忽略带电体的大小和形状的理想化模型． 2．电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量________．(2)三种起电方式：________起电、________起电、________起电． 二、库仑定律1．内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成________，与它们的距离的二次方成________，作用力的方向在它们的连线上．2．表达式：F ＝kq 1q 2r2，式中k ＝________N ·m 2/C 2，叫作静电力常量． 3．适用条件：真空中的________． 三、电场强度1．定义：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值． 2．定义式：________．单位：N/C 或V/m.3．矢量性：规定________在电场中某点受电场力的方向为该点电场强度的方向． 四、电场线1．电场线从________或________出发，终止于________或________． 2．电场线在电场中________．3．电场线不是电荷在电场中的运动轨迹． 五、典型电场的电场线分布图7­19­1答案：一、1.(1)整数倍 2.(1)保持不变 (2)摩擦 感应 接触二、1.正比 反比 2.9.0×1093.点电荷 三、2.E ＝F q3.正电荷四、1.正电荷 无限远处 无限远处 负电荷 2．不相交 【思维辨析】(1)物体带电的实质是电子的转移．( )(2)两个完全相同的带电金属球(电荷量不同)接触时，先发生正、负电荷的中和，然后再平分．( )(3)相互作用的两个点电荷，电荷量大的，受到的库仑力也大．( ) (4)根据F ＝kq 1q 2r 2，当r →0时，F →∞.( ) (5)E ＝F q是电场强度的定义式，可知电场强度与电场力成正比．( ) (6)带电粒子在电场中由静止释放时，运动方向始终和电场线相切．( ) 答案：(1)(√) (2)(√) (3)(×) (4)(×) (5)(×) (6)(×) 【思维拓展】如图7­19­2所示，有一带正电的验电器，当一金属球A 靠近验电器的小球B (不接触)时，验电器的金箔张角减小，则金属球的带电情况可能是( )图7­19­2A ．金属球可能不带电B ．金属球可能带负电C ．金属球可能带正电D ．金属球一定带负电答案：AB [解析] 验电器的金箔之所以张开，是因为它们都带有正电荷，而同种电荷相互排斥，张开角度的大小决定于两金箔带电荷量的多少．如果A 球带负电，靠近验电器的B 球时，异种电荷相互吸引，使金箔上的正电荷逐渐“上移”，从而使两金箔张角减小；如果A 球不带电，在靠近B 球时，发生静电感应现象使A 球靠近B 球的端面出现负的感应电荷，而背向B 球的端面出现正的感应电荷．由于A 球上负电荷离验电器较近而表现为吸引作用，从而使金箔张角减小．➢ 考点互动探究考点一 电荷守恒与库仑定律1.在用库仑定律公式进行计算时，无论是正电荷还是负电荷，均代入电荷量的绝对值计算库仑力的大小．2．两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反． 3．由公式F ＝kq 1q 2r 2可以看出，在两带电体的间距及电荷量之和一定的条件下，当q 1＝q 2时，F 最大．1．(电荷守恒)[2016·浙江卷] 如图7­19­3所示，两个不带电的导体A 和B ，用一对绝缘柱支持使它们彼此接触．把一带正电荷的物体C 置于A 附近，贴在A 、B 下部的金属箔都张开( )图7­19­3A ．此时A 带正电，B 带负电 B ．此时A 电势低，B 电势高C ．移去C ，贴在A 、B 下部的金属箔都闭合D ．先把A 和B 分开，然后移去C ，贴在A 、B 下部的金属箔都闭合答案：C [解析] 由感应起电可知，近端感应出异种电荷，故A 带负电，B 带正电，选项A 错误；处于静电平衡状态下的导体是等势体，故A 、B 电势相等，选项B 错误；先移去C ，则A 、B 两端的等量异种电荷又重新中和，而先分开A 、B ，后移走C ，则A 、B 两端的等量异种电荷就无法重新中和，故选项C 正确，选项D 错误．2．(库仑定律对比万有引力定律)如图7­19­4所示，两个质量均为m 的完全相同的金属球壳a 与b ，壳层的厚度和质量分布均匀，将它们分别固定于绝缘支座上，两球心间的距离l 为球半径的3倍．若使它们带上等量异种电荷，两球电荷量的绝对值均为Q ，那么，a 、b 两球之间的万有引力F 引、库仑力F 库分别为(k 为静电力常量，G 为引力常量)( )图7­19­4A ．F 引＝G m 2l 2，F 库＝k Q 2l2B ．F 引≠G m 2l 2，F 库≠k Q2l 2C ．F 引≠G m 2l 2，F 库＝k Q2l 2D ．F 引＝G m 2l 2，F 库≠k Q2l2答案：D [解析] 万有引力定律适用于两个可看成质点的物体，虽然两球心间的距离l 只有半径的3倍，但由于壳层的厚度和质量分布均匀，两球壳可看作质量集中于球心的质点．因此，可以应用万有引力定律．对于a 、b 两带电球壳，由于两球心间的距离l 只是半径的3倍，表面的电荷分布并不均匀，不能把两球壳看成相距l 的点电荷，故D 正确．3．(多选)(库仑力作用下的平衡问题)如图7­19­5所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m ，电荷量为q.小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同，间距为d.静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )图7­19­5A ．小球A 与B 之间库仑力的大小为kq2d 2B ．当q d ＝mgsin θk 时，细线上的拉力为0 C ．当q d ＝mgtan θk 时，细线上的拉力为0 D ．当q d＝mgktan θ时，斜面对小球A 的支持力为0答案：AC [解析] 根据库仑定律得A 、B 间的库仑力F 库＝k q 2d 2，则A 正确；当细线上的拉力为0时满足k q 2d 2＝mg tan θ，得到qd＝mg tan θk，则B 错误，C 正确；斜面对小球A 的支持力始终不为零，则D 错误．4．(库仑力作用下的动力学问题)[2016·辽宁五校期中] 如图7­19­6所示，在光滑绝缘水平面上有三个孤立的点电荷Q 1、Q 、Q 2，Q 恰好静止不动，Q 1、Q 2围绕Q 做匀速圆周运动，在运动过程中三个点电荷始终共线．已知Q 1、Q 2分别与Q 相距r 1、r 2，不计点电荷间的万有引力，下列说法正确的是( )图7­19­6A ．Q 1、Q 2的电荷量之比为r 2r 1B ．Q 1、Q 2的电荷量之比为⎝ ⎛⎭⎪⎫r 2r 12C ．Q 1、Q 2的质量之比为r 2r 1D ．Q 1、Q 2的质量之比为⎝ ⎛⎭⎪⎫r 2r 12答案：C [解析] 由于Q 处于静止，则有kQQ 1r 21＝kQQ 2r 22，所以Q 1Q 2＝⎝ ⎛⎭⎪⎫r 1r 22，选项A 、B 错误；对Q 1有kQQ 1r 21－kQ 1Q 2（r 1＋r 2）2＝m 1ω2r 1，对Q 2有kQQ 2r 22－kQ 1Q 2（r 1＋r 2）2＝m 2ω2r 2，将Q 1Q 2＝⎝ ⎛⎭⎪⎫r 1r 22代入，得m 1r 1＝m 2r 2，解得m 1m 2＝r 2r 1，选项C 正确．■ 要点总结(1)对于两个均匀带电绝缘球体，可以将其视为电荷集中于球心的点电荷，r 为两球心之间的距离．(2)对于两个带电金属球，要考虑金属球表面电荷的重新分布．(3)不能根据公式错误地推论：当r→0时，F→∞.其实，在这样的条件下，两个带电体已经不能再看成点电荷了．考点二 电场强度的理解和计算 三个场强公式的比较 表达式 E ＝F q E ＝k Q r 2E ＝Ud 适用条件一切电场①真空；②点电荷 匀强电场决定因素由电场本身决定，与检验电荷q 无关由场源电荷Q 和场源电荷到该点的距离r 共同决定由电场本身决定，d 为两点沿场强方向的距离 1 (多选)[2016·浙江卷] 如图7­19­7所示，把A 、B 两个相同的导电小球分别用长为0.10 m 的绝缘细线悬挂于O A 和O B 两点．用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定．两球接触后分开，平衡时距离为0.12 m ．已测得每个小球质量是8.0×10－4 kg，带电小球可视为点电荷，重力加速度g取10 m/s2，静电力常量k＝9.0×109 N·m2/C2，则( )图7­19­7A．两球所带电荷量相等B．A球所受的静电力为1.0×10－2 NC．B球所带的电荷量为46×10－8 CD．A、B两球连线中点处的电场强度为0答案：ACD [解析] 由接触起电的电荷量分配特点可知，两相同金属小球接触后带上等量同种点电荷，选项A正确；对A受力分析如图所示，有F库mg＝ADO A D，而F库＝kq2AB2，得F库＝6×10－3N，q＝46×10－8C，选项B错误，选项C正确；等量同种电荷连线的中点电场强度为0，选项D正确．1 [2016·山东潍坊统一考试] 如图7­19­8所示，等量异种点电荷A、B固定在同一水平线上，竖直固定的光滑绝缘杆与AB的中垂线重合，C、D是绝缘杆上的两点，图7­19­8ACBD构成一个正方形．一带负电的小球(可视为点电荷)套在绝缘杆上自C点无初速度释放，由C运动到D的过程中，下列说法正确的是( )A．小球的速度先减小后增大B．小球的速度先增大后减小C．杆对小球的作用力先减小后增大D．杆对小球的作用力先增大后减小答案：D [解析] 等量异种点电荷连线中垂线CD上的场强方向为水平向右，从C到D 场强的大小先变大后变小，并且C、D两点的场强相等．带负电的小球沿光滑杆运动时，竖直方向上只受重力，水平方向上受力平衡，则小球的速度越来越大，A、B错误．杆对小球的作用力等于电场力，则先变大后变小，C错误，D正确．2 [2015·山东卷] 直角坐标系xOy中，M、N两点位于x轴上，G、H两点坐标如图7­19­9.M、N两点各固定一负点电荷，一电荷量为Q的正点电荷置于O点时，G点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )图7­19­9A.3kQ4a2，沿y 轴正向 B.3kQ4a2，沿y 轴负向 C.5kQ4a2，沿y 轴正向 D.5kQ4a2，沿y 轴负向 答案：B [解析] 当电荷量为Q 的正点电荷置于O 点时，它在G 点处的电场强度大小E 1＝k Q a 2，方向沿y 轴负向．M 、N 两点的负点电荷在G 点处的合电场强度大小E 2＝k Qa2，方向沿y 轴正向．当电荷量为Q 的正点电荷置于G 点时，它在H 点处的电场强度大小E 3＝k Q4a 2，方向沿y 轴正向．根据对称性，M 、N 两点的负点电荷在H 点处的合电场强度大小E 4＝k Qa2，方向沿y 轴负向．则H 点的场强大小为E 4－E 3＝3kQ4a2，方向沿y 轴负向．选项B 正确．■ 规律总结 电场的叠加注意事项(1)多个电荷在空间某处产生的电场为各电荷在该处产生的电场的矢量和，遵循平行四边形定则．(2)电场强度叠加问题的求解思路：①确定分析计算的空间位置；②分析该处有几个分电场，先计算出各个分电场在该点的电场强度的大小和方向；②依次利用平行四边形定则求出矢量和．考点三 电场线的理解和应用 1.电场线的应用(1)在同一电场里，电场线越密的地方场强越大． (2)电场线上某点的切线方向表示该点的场强方向． (3)沿电场线方向电势逐渐降低． (4)电场线和等势面在相交处互相垂直．2．两种等量点电荷的电场线3.电场线与轨迹问题判断方法(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从两者的夹角情况来分析曲线运动的情况．(2)“三不知时要用假设法”——电荷的正负、场强的方向或等势面电势的高低、电荷运动的方向，若已知其中的任意一个，可顺次向下分析判定各待求量；若三个都不知，则要用假设法分别讨论各种情况．多选)[2016·山西质量检测] 带正电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动；②在等势面上做匀速圆周运动．该电场可能由( ) A ．一个带正电的点电荷形成 B ．一个带负电的点电荷形成 C ．两个带等量负电的点电荷形成 D ．两个带不等量负电的点电荷形成 答案：BCD[解析] 要使带正电的粒子仅在电场力作用下在电场线上运动，则该电场中必有某条电场线为直线．要使带正电的粒子在等势面上做匀速圆周运动，则该电场必有圆周为等电势面．一个带正电的点电荷形成的电场，可以使带正电的粒子仅受电场力在电场线上运动，但不能在等势面上做匀速圆周运动，选项A 错误．一个带负电的点电荷形成的电场，可以使带正电的粒子仅受电场力在电场线上运动，也可以在等势面上做匀速圆周运动，选项B正确．两个带等量负电的点电荷形成的电场，其连线的中垂面上电场线为直线，其连线的延长线上电场线为直线，均可以使带正电的粒子仅在电场力作用下在电场线上运动；其连线的中垂面上以连线与中垂面的交点为圆心的圆周为等势面，带正电的粒子仅受电场力作用可以在该等势面上做匀速圆周运动，选项C正确．两个带不等量负电的点电荷连线的延长线上电场线为直线，可以使带正电的粒子仅在电场力作用下在电场线上运动；其连线的周围必有电场强度垂直指向连线的点，过该点作连线的垂直面，在该垂直面上过该点以连线与垂直面的交点为圆心的圆周为等势面，带正电的粒子仅受电场力作用可以在该等势面上做匀速圆周运动，选项D正确．1 [2016·渭南质检] 两个带电荷量分别为Q1、Q2的质点周围的电场线如图7­19­10所示，由图可知( )图7­19­10A．两质点带异号电荷，且Q1>Q2B．两质点带异号电荷，且Q1<Q2C．两质点带同号电荷，且Q1>Q2D．两质点带同号电荷，且Q1<Q2答案：A [解析] 由图可知，电场线起于Q1，止于Q2，故Q1带正电，Q2带负电，两质点带异号电荷，Q1附近电场线比Q2附近电场线密，故Q1>Q2，选项A正确．2 图7­19­11为真空中两点电荷A、B形成的电场中的一簇电场线，已知该电场线关于虚线对称，O点为A、B电荷连线的中点，a、b为其连线的中垂线上关于O点对称的两点，则下列说法正确的是( )图7­19­11A．A、B可能带等量异号的正、负电荷B．A、B可能带不等量的正电荷C．a、b两点处无电场线，故其电场强度为零D．同一试探电荷在a、b两点处所受电场力大小相等，方向一定相反答案：D [解析] 根据电场线的方向及对称性，可知该电场为等量同种点电荷形成的，故A、B均错误；a、b两点虽没有画电场线，但两点的电场强度都不为零，C错误；根据该电场的特点可知，同一电荷在a、b两点所受电场力等大反向，D正确．■ 要点总结(1)电场线由电场的性质决定，与放入电场中的带电粒子无关，一旦电场确定，电场线的疏密和各点的方向就确定了．(2)带电粒子的运动轨迹由带电粒子的初速度和所受的静电力决定，静电力只能决定带电粒子的加速度的大小和方向．(3)只有在电场线是直线且带电粒子的初速度为零或初速度方向平行于电场线的情况下，带电粒子的运动轨迹才与电场线重合；否则，一定不重合．考点四带电体的力电综合问题3 如图7­19­12所示，将质量m＝0.1 kg、带电荷量为q＝＋1.0×10－5 C的圆环套在绝缘的固定圆柱形水平直杆上．环的直径略大于杆的截面直径，环与杆间的动摩擦因数μ＝0.8.当空间存在着斜向上的与杆夹角为θ＝53°的匀强电场时，环在电场力作用下以a ＝4.4 m/s2的加速度沿杆运动，求电场强度E的大小．(sin 53°＝0.8，cos 53°＝0.6，g 取10 m/s2)图7­19­12[解析] 当杆对环的弹力方向竖直向上时，根据牛顿第二定律可得qE cos θ－μF N＝maqE sin θ＋F N＝mg解得E＝1.0×105 N/C当杆对环的弹力方向竖直向下时，根据牛顿第二定律可得qE cos θ－μF N＝maqE sin θ＝mg＋F N解得E＝9.0×105 N/C.式题[2016·齐齐哈尔期中] 如图7­19­13所示，在竖直平面内，AB为水平放置的绝缘粗糙轨道，CD为竖直放置的足够长绝缘粗糙轨道，AB与CD通过四分之一绝缘光滑圆弧形轨道平滑连接，圆弧的圆心为O，半径R＝0.50 m，轨道所在空间存在水平向右的匀强电场，电场强度的大小E ＝1.0×104 N/C ，现有质量m ＝0.20 kg 、电荷量q ＝8.0×10－4C 的带电体(可视为质点)从A 点由静止开始运动，已知s AB ＝1.0 m ，带电体与轨道AB 、CD 的动摩擦因数均为0.5.假定带电体与轨道之间的最大静摩擦力和滑动摩擦力相等，g 取10 m/s 2，求：(1)带电体运动到圆弧形轨道C 点时的速度大小；(2)带电体最终所停位置．图7­19­13答案：(1)10 m/s (2)CD 上与C 点的竖直距离为53m 处 [解析] (1)设带电体到达C 点时的速度为v ，由动能定理得 qE (s AB ＋R )－μmgs AB －mgR ＝12mv 2解得v ＝10 m/s(2)设带电体沿竖直轨道CD 上升的最大高度为h ，由动能定理得－mgh －μqEh ＝0－12mv 2 解得h ＝53m 在最高点，带电体受到的最大静摩擦力 F f max ＝μqE ＝4 N重力G ＝mg ＝2 N因为G <F f max所以，带电体最终静止在CD 上与C 点的竖直距离为53m 处． 【教师备用习题】1．均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB 上均匀分布正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球面顶点与球心O 的轴线，在轴线上有M 、N 两点，OM ＝ON ＝2R .已知M 点的场强大小为E ，则N 点的场强大小为( )A.kq 2R 2－EB.kq 4R 2C.kq 4R 2－ED.kq4R 2＋E[解析] A 左半球面AB 上的正电荷产生的电场等效为带电荷量为2q 的整个球面的电场和带电荷量为－q 的右半球面的电场的合电场，则E ＝2kq （2R ）2－E ′，E ′为带电荷量为－q 的右半球面在M 点产生的场强大小．带电荷量为－q 的右半球面在M 点的场强大小与带电荷量为q 的左半球面AB 在N 点的场强大小相等，则E N ＝E ′＝2kq （2R ）2－E ＝kq 2R 2－E ，则A 正确． 2．(多选)[2014·广东卷] 如图所示，光滑绝缘的水平桌面上，固定着一个带电荷量为＋Q 的小球P ，带电荷量分别为－q 和＋2q 的小球M 和N ，由绝缘细杆相连，静止在桌面上，P 与M 相距L ，P 、M 和N 视为点电荷，下列说法正确的是( )A ．M 与N 的距离大于LB ．P 、M 和N 在同一直线上C ．在P 产生的电场中，M 、N 处的电势相同D ．M 、N 及细杆组成的系统所受合外力为零[解析] BD M 、N 处于静止状态，则M 、N 和杆组成的系统所受合外力为0，则F PM ＝F PN ，即k Qq L 2＝k 2Qq x 2，则有x ＝2L ，那么M 、N 间距离为(2－1)L ，故选项A 错误，选项D 正确；由于M 、N 静止不动，P 对M 和对N 的力应该在一条直线上，故选项B 正确；在P 产生的电场中，M 处电势较高，故选项C 错误．3．如图所示，带电荷量为＋Q 的细棍电荷分布均匀，在过中点c 的垂直于细棍的直线上有a 、b 、d 三点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )A ．k Q ＋q R 2B ．k 9Q ＋q 9R 2C ．k 10q 9R 2D ．k 3Q R 2[解析] C b 点处的场强为零，由场强叠加原理，固定点电荷和细棍分别在b 点产生的电场的场强等大反向，则细棍在b 点产生的电场的场强E Q ＝kq R 2，方向水平向左；由对称性，细棍分别在b 、d 点产生的电场的场强等大反向，在d 点，合场强E d ＝E ′Q ＋E ′q ＝kq R 2＋kq （3R ）2＝10kq 9R 2，选项C 正确． 4．(多选)在光滑绝缘的水平桌面上，存在着方向水平向右的匀强电场，电场线如图中实线所示．一初速度不为零的带电小球从桌面上的A 点开始运动，到C 点时，突然受到一个外加的水平恒力F 作用而继续运动到B 点，其运动轨迹如图中虚线所示，v 表示小球经过C 点时的速度，则( )A ．小球带正电B ．恒力F 的方向可能水平向左C ．恒力F 的方向可能与v 方向相反D ．在A 、B 两点小球的速率不可能相等[解析] AB 由小球从A 到C 的轨迹可得，小球受到的电场力方向向右，带正电，选项A 正确；小球从C 到B ，合力指向轨迹凹侧，当水平恒力F 水平向左时合力可能向左，符合要求，当恒力F 的方向与v 方向相反时，合力背离凹侧，不符合要求，选项B 正确，选项C 错误；小球从A 到B ，由动能定理，当电场力与恒力F 做功的代数和为0时，小球在A 、B 两点的速率相等，选项D 错误．5．[2015·安徽卷] 已知均匀带电的无穷大平面在真空中激发电场的场强大小为σ2ε0，其中σ为平面上单位面积所带的电荷量，ε0为常量．如图所示的平行板电容器，极板正对面积为S ，其间为真空，带电荷量为Q .不计边缘效应时，极板可看作无穷大导体板，则极板间的电场强度大小和两极板间相互的静电引力大小分别为( ) A.Q ε0S 和Q 2ε0SB.Q 2ε0S 和Q 2ε0SC.Q 2ε0S 和Q 22ε0SD.Q ε0S 和Q 22ε0S[解析] D 平行板电容器正对面积为S ，带电荷量为Q ，则其极板单位面积所带电荷量σ＝Q S ，由题给条件得某一板在板间形成的电场的场强大小E 0＝σ2ε0＝Q 2ε0S，因平行板电容器两极板带等量异种电荷，故两板间合场强大小为E ＝2E 0＝Q ε0S，选项B 、C 错误；两极板间相互的静电引力大小为F ＝Q ·E 0＝Q 22ε0S，所以选项A 错误，D 正确． 6．[2014·福建卷] 如图所示，真空中xOy 平面直角坐标系上的A 、B 、C 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6C 的两点电荷分别固定在A 、B点，已知静电力常量k ＝9×109 N ·m 2/C 2，求：(1)两点电荷间的库仑力大小；(2)C 点的电场强度的大小和方向．[答案] (1)9.0×10－3 N (2)7.8×103 N/C 沿y 轴正方向[解析] (1)根据库仑定律，A 、B 两点电荷间的库仑力大小为 F ＝k q 2L 2① 代入数据得F ＝9.0×10－3N ②(2)A 、B 两点电荷在C 点产生的场强大小相等，均为 E 1＝k q L 2③ A 、B 两点电荷形成的电场在C 点的合场强大小为 E ＝2E 1cos 30°④由③④式并代入数据得E ＝7.8×103 N/C ⑤场强E 的方向沿y 轴正方向．。

电场知识网络：单元切块：按照考纲的要求，本章内容可以分成三部分，即：电场的力的性质；电场的能的性质；带电粒子在电场中的运动。

其中重点是对电场基本性质的理解、熟练运用电场的基本概念和基本规律分析解决实际问题。

难点是带电粒子在电场中的运动。

电场的力的性质教学目标：1．两种电荷，电荷守恒，真空中的库仑定律，电荷量。

2．电场，电场强度，电场线，点电荷的场强，匀强电场，电场强度的迭加。

教学重点：库仑定律，电场强度教学难点：对电场强度的理解教学方法：讲练结合，计算机辅助教学教学过程：一、库仑定律真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。

即： 其中k 为静电力常量， k =9．0×10 9 N m 2/c 2221r q kq F1．成立条件①真空中（空气中也近似成立），②点电荷。

即带电体的形状和大小对相互作用力的影响可以忽略不计。

（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r 都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r ）。

2．同一条直线上的三个点电荷的计算问题【例1】在真空中同一条直线上的A 、B 两点固定有电荷量分别为+4Q 和-Q 的点电荷。

①将另一个点电荷放在该直线上的哪个位置，可以使它在电场力作用下保持静止？②若要求这三个点电荷都只在电场力作用下保持静止，那么引入的这个点电荷应是正电荷还是负电荷？电荷量是多大？解：①先判定第三个点电荷所在的区间：只能在B 点的右侧；再由，F 2r kQq F =、k 、q 相同时 ∴r A ∶r B =2∶1，即C 在AB 延长线上，且AB=BC 。

Q r ∝②C 处的点电荷肯定在电场力作用下平衡了；只要A 、B 两个点电荷中的一个处于平衡，另一个必然也平衡。

由，F 、k 、Q A 相同，Q ∝r 22rkQq F =，∴Q C ∶Q B =4∶1，而且必须是正电荷。

山东省诸城一中课时教（学）案学科物理级部高三班级姓名_______ 使用时间_ 年月日编号学案内容学生笔记（备课）【疑难点拨】一、三个自由点电荷的平衡问题例1、如图所示，在光滑绝缘的水平面上，若三个点电荷q1、q2、q3都为自由电荷，要使三者均处于平衡状态，须满足什么条件？即对电荷的位置、电性和电荷量有什么要求？【总结】(1)条件：两个点电荷在第三个点电荷处的合场强为零，或每个点电荷受到的两个库仑力必须大小相等，方向相反．(2)规律：“三点共线”——三个点电荷分布在同一直线上；“两同夹异”——正负电荷相互间隔；“两大夹小”——中间电荷的电荷量最小；“近小远大”——中间电荷靠近电荷量较小的电荷．【跟踪练习】1、下列各组共线的三个自由点电荷，可以平衡的是()A．4q4q4q B．4q－5q3qC．9q－4q36q D．－4q2q－3q二、电场强度的叠加与计算例2、．如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速飞过，电子重力不计，则电子所受另一个力的大小和方向变化情况是A．先变大后变小，方向水平向左B．先变大后变小，方向水平向右C．先变小后变大，方向水平向左D．先变小后变大，方向水平向右5、场强的方向判断：（1）根据定义式判断：E的方向就是正（负）电荷在该点所受电场力的方向（反方向）（2）点电荷的电场分布情况：正点电荷场强方向沿，负点电荷场强方向沿（3）电势最快的方向（4）电场线的方向6．画出几种典型电场的电场线一个点电荷、两个等量点电荷、匀场电场【跟踪练习】3、在如下图所示的四个电场中，均有相互对称分布的a、b两点，其中a、b两点电势和场强都相同的是()三、有关电场线的问题例3、一负电荷从电场中的A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的速度—时间图象如右图所示，则A、B两点所在区域的电场线分布情况可能是下列图中的()【跟踪练习】4、某静电场中电场线如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹如图虚线所示由Ｍ运动到Ｎ，以下说法正确的是（）Ａ、粒子必定带正电荷；Ｂ、粒子在Ｍ点的加速度大于它在Ｎ点加速度；Ｃ、粒子在Ｍ点的加速度小于它在Ｎ点加速度；Ｄ、粒子在Ｍ点的动能小于它在Ｎ点的动能。

第1讲电场力的性质一、电荷电荷守恒定律1．元电荷、点电荷(1)元电荷：e＝1.60×10－19C，所有带电体的电荷量都是元电荷的整数倍．(2)点电荷：代表带电体的有一定电荷量的点，忽略带电体的大小、形状及电荷分布状况的理想化模型．2．电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中，电荷的总量保持不变．(2)三种起电方式：摩擦起电、感应起电、接触起电．(3)带电实质：物体得失电子．(4)电荷的分配原则：两个形状、大小相同且带同种电荷的同种导体，接触后再分开，二者带等量同种电荷，若两导体原来带异种电荷，则电荷先中和，余下的电荷再平分．自测1如图1所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触．把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开()图1A ．此时A 带正电，B 带负电 B ．此时A 带正电，B 带正电C ．移去C ，贴在A 、B 下部的金属箔都闭合D ．先把A 和B 分开，然后移去C ，贴在A 、B 下部的金属箔都闭合答案 C解析 由静电感应可知，A 左端带负电，B 右端带正电，选项A 、B 错误；若移去C ，A 、B两端电荷中和，则贴在A 、B 下部的金属箔都闭合，选项C 正确；先把A 和B 分开，然后移去C ，则A 、B 带的电荷不能中和，故贴在A 、B 下部的金属箔仍张开，选项D 错误． 二、库仑定律 1．内容真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上． 2．表达式F ＝k q 1q 2r 2，式中k ＝9.0×109N·m 2/C 2，叫做静电力常量．3．适用条件真空中的静止点电荷．(1)在空气中，两个点电荷的作用力近似等于真空中的情况，可以直接应用公式． (2)当两个带电体间的距离远大于其本身的大小时，可以把带电体看成点电荷． 4．库仑力的方向由相互作用的两个带电体决定，即同种电荷相互排斥，异种电荷相互吸引．自测2(2018·北京市大兴区上学期期末)关于真空中两个静止的点电荷之间的相互作用力，下列描述合理的是()A．该作用力一定是斥力B．库仑通过实验总结出该作用力的规律C．该作用力与两电荷之间的距离无关D．电荷量较大的受到的力大答案 B解析真空中两个静止的点电荷之间的相互作用力，同性电荷时是斥力，异性电荷时是吸引力，选项A错误；库仑通过实验总结出该作用力的规律，称为库仑定律，选项B正确；该作用力与两点电荷之间的距离的平方成反比，选项C错误；两点电荷之间的作用力是相互作用力，故无论是电荷量较大的还是电荷量较小的受到的力都是相等的，选项D错误．三、电场、电场强度1．电场(1)定义：存在于电荷周围，能传递电荷间相互作用的一种特殊物质； (2)基本性质：对放入其中的电荷有力的作用． 2．电场强度(1)定义：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值． (2)定义式：E ＝Fq；单位：N /C 或V/m.(3)矢量性：规定正电荷在电场中某点所受电场力的方向为该点电场强度的方向． 3．点电荷的电场：真空中距场源电荷Q 为r 处的场强大小为E ＝k Qr2.自测3 如图2所示，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点．已知在P 、Q 连线上某点R 处的电场强度为零，且PR ＝2RQ .则( )图2 A．q1＝2q2B．q1＝4q2 C．q1＝－2q2D．q1＝－4q2答案 B解析设RQ＝r，则PR＝2r，有k q1(2r)2＝k q2r2，q1＝4q2.四、电场线的特点1．电场线从正电荷或无限远出发，终止于无限远或负电荷．2．电场线在电场中不相交．3．在同一幅图中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏．自测4两个带电荷量分别为Q1、Q2的质点周围的电场线如图3所示，由图可知()图3A．两质点带异号电荷，且Q1>Q2B．两质点带异号电荷，且Q1<Q2C．两质点带同号电荷，且Q1>Q2D．两质点带同号电荷，且Q1<Q2答案 A命题点一 库仑定律的理解和应用1．库仑定律适用于真空中静止点电荷间的相互作用．2．对于两个均匀带电绝缘球体，可将其视为电荷集中在球心的点电荷，r 为球心间的距离． 3．对于两个带电金属球，要考虑表面电荷的重新分布，如图4所示．图4(1)同种电荷：F ＜k q 1q 2r 2；(2)异种电荷：F ＞k q 1q 2r2.4．不能根据公式错误地认为r →0时，库仑力F →∞，因为当r →0时，两个带电体已不能看做点电荷了．例1已知均匀带电球体在球的外部产生的电场与一个位于球心的、电荷量相等的点电荷产生的电场相同．如图5所示，半径为R的球体上均匀分布着电荷量为Q的电荷，在过球心O的直线上有A、B两个点，O和B、B和A间的距离均为R.现以OB为直径在球内挖一球形空腔，若静电力常量为k，球的体积公式为V＝43πr3，则A点处检验电荷q受到的电场力的大小为()图5A.5kqQ 36R 2B.7kqQ 36R 2C.7kqQ 32R 2D.3kqQ 16R 2答案 B解析 实心大球对q 的库仑力F 1＝kqQ 4R 2，挖出的实心小球的电荷量Q ′＝(R 2)3R 3Q ＝Q8，实心小球对q 的库仑力F 2＝kq Q 8(32R )2＝kqQ 18R 2，则检验电荷q 所受的电场力F ＝F 1－F 2＝7kqQ36R 2，选项B 正确．变式1科学研究表明，地球是一个巨大的带电体，而且表面带有大量的负电荷．如果在距离地球表面高度为地球半径一半的位置由静止释放一个带负电的尘埃，恰好能悬浮在空中，若将其放在距离地球表面高度与地球半径相等的位置时，则此带电尘埃将()A．向地球表面下落B．远离地球向太空运动C．仍处于悬浮状态D．无法判断答案 C例2 (2018·全国卷Ⅰ·16)如图6，三个固定的带电小球a 、b 和c ，相互间的距离分别为ab ＝5cm ，bc ＝3cm ，ca ＝4cm.小球c 所受库仑力的合力的方向平行于a 、b 的连线．设小球a 、b 所带电荷量的比值的绝对值为k ，则( )图6A ．a 、b 的电荷同号，k ＝169B ．a 、b 的电荷异号，k ＝169C ．a 、b 的电荷同号，k ＝6427D ．a 、b 的电荷异号，k ＝6427答案 D解析 由小球c 所受库仑的合力的方向平行于a 、b 的连线知a 、b 带异号电荷．a 对c 的库仑力F a ＝k 0q a q c(ac )2①b 对c 的库仑力F b ＝k 0q b q c(bc )2②设合力向左，如图所示，根据相似三角形得F a ac ＝F bbc③由①②③得k ＝⎪⎪⎪⎪q a q b ＝(ac )3(bc )3＝6427，D 正确．命题点二 库仑力作用下的平衡问题涉及库仑力的平衡问题，其解题思路与力学中的平衡问题一样，只是在原来受力的基础上多了库仑力，具体步骤如下：注意库仑力的方向：同性相斥，异性相吸，沿两电荷连线方向．例3(2018·闽粤期末大联考)如图7甲所示，用OA、OB、AB三根轻质绝缘绳悬挂两个质量均为m的带等量同种电荷的小球(可视为质点)，三根绳子处于拉伸状态，且构成一个正三角形，AB绳水平，OB绳对小球的作用力大小为F T.现用绝缘物体对右侧小球施加一水平拉力F，使装置静止在图乙所示的位置，此时OA绳竖直，OB绳对小球的作用力大小为F T′.根据以上信息可以判断F T和F T′的比值为()图7A.33B. 3C.233D ．条件不足，无法确定答案 A解析 题图甲中，对B 球受力分析，受重力、OB 绳的拉力F T 、AB 绳的拉力F T A 、AB 间的库仑力F A ，如图(a)所示：根据平衡条件，有：F T ＝mg cos30°＝23mg ；题图乙中，先对小球A 受力分析，受重力、AO 绳的拉力，AB 间的库仑力以及AB 绳的拉力，由于A 处于平衡状态，则AB 绳的拉力与库仑力大小相等，方向相反，再对B 球受力分析，受拉力、重力、OB 绳的拉力、AB 间的库仑力以及AB 绳的拉力，而AB 间的库仑力与AB 绳的拉力的合力为零，图中可以不画，如图(b)所示． 根据平衡条件，有：F T ′＝mg cos60°＝2mg ，可见F T F T ′＝33，故选A. 变式2 (多选)(2019·广东省汕头市质检)A 、C 是两个带电小球，质量分别是m A 、m C ，电荷量大小分别是Q A 、Q C ，用两条等长绝缘细线悬挂在同一点O ，两球静止时如图8所示，此时细线对两球的拉力分别为F T A 、F T C ，两球连线AC 与O 所在竖直线的交点为B ，且AB <BC ，下列说法正确的是( )图8A ．Q A >Q CB ．m A ∶mC ＝F T A ∶F T C C ．F T A ＝F T CD ．m A ∶m C ＝BC ∶AB答案 BD解析 利用相似三角形知识可得，A 球所受三个力F 、F T A 、m A g 构成的矢量三角形与三角形OBA 相似，m A g OB ＝F AB ＝F T AAO ；C 球所受三个力F 、F T C 、m C g 构成的矢量三角形与三角形OBC相似，m C g OB ＝F CB ＝F T CCO ；因OA ＝OC ，所以m A ∶m C ＝F T A ∶F T C ；m A ∶m C ＝BC ∶AB ，选项B 、D 正确，C 错误；因两球之间的作用力是相互作用力，无法判断两球带电荷量的多少，选项A 错误．变式3如图所示，甲、乙两带电小球的质量均为m，所带电荷量分别为＋q和－q，两球间用绝缘细线2连接，甲球用绝缘细线1悬挂在天花板上，在两球所在空间有沿水平方向向左的匀强电场，场强为E，且有qE＝mg，平衡时细线都被拉直．则平衡时的可能位置是哪个图()答案 A解析先用整体法，把两个小球及细线2视为一个整体．整体受到的外力有竖直向下的重力2mg、水平向左的电场力qE、水平向右的电场力qE和细线1的拉力F T1，由平衡条件知，水平方向受力平衡，细线1的拉力F T1一定与重力2mg等大反向，即细线1一定竖直．再隔离分析乙球，如图所示．乙球受到的力为：竖直向下的重力mg、水平向右的电场力qE、细线2的拉力F T2和甲球对乙球的吸引力F引．要使乙球所受合力为零，细线2必须倾斜．设细线2与竖直方向的夹角为θ，则有tanθ＝qEmg＝1，θ＝45°，故A图正确．命题点三库仑力作用下的变速运动问题例4(多选)(2018·河南省安阳市第二次模拟)如图9所示，光滑绝缘的水平面上有一带电荷量为－q的点电荷，在距水平面高h处的空间内存在一场源点电荷＋Q，两电荷连线与水平面间的夹角θ＝30°，现给－q一水平初速度，使其恰好能在水平面上做匀速圆周运动(恰好不受支持力)，已知重力加速度为g，静电力常量为k，则()图9A．点电荷－q做匀速圆周运动的向心力为3kQq 4h2B．点电荷－q做匀速圆周运动的向心力为3kQq 8h2C．点电荷－q做匀速圆周运动的线速度为3ghD．点电荷－q做匀速圆周运动的线速度为3gh 2答案BC解析 恰好能在水平面上做匀速圆周运动，点电荷－q 受到竖直向下的重力以及点电荷＋Q的引力，如图所示，电荷之间的引力在水平方向上的分力充当向心力，两点电荷间距离R ＝h sin θ，F n ＝k QqR 2·cos θ，联立解得F n ＝3kQq 8h 2，A 错误，B 正确；点电荷－q 做匀速圆周运动的半径r ＝htan θ，因为F n＝mgtan θ，根据F n ＝m v 2r，可得v ＝3gh ，C 正确，D 错误． 变式4 (2018·湖北省武汉市部分学校起点调研)在匀强电场中，有一质量为m ，带电荷量为＋q 的带电小球静止在O 点，然后从O 点自由释放，其运动轨迹为一直线，直线与竖直方向的夹角为θ，如图10所示，那么下列关于匀强电场的场强大小的说法中正确的是( )图10A ．唯一值是mg tan θqB ．最大值是mg tan θqC ．最小值是mg sin θqD ．不可能是mgq答案 C解析 小球在重力和电场力的共同作用下做加速直线运动，其所受合力方向沿直线向下，由三角形定则知电场力最小为qE＝mg sinθ，故场强最小为E＝mg sinθq，故C正确．命题点四电场强度的理解和计算类型1点电荷电场强度的叠加及计算1．电场强度的性质(1)矢量性：规定正电荷在电场中某点所受电场力的方向为该点场强的方向；(2)唯一性：电场中某一点的电场强度E是唯一的，它的大小和方向与放入该点的电荷q无关，它决定于形成电场的电荷(场源电荷)及空间位置；(3)叠加性：如果有几个静止点电荷在空间同时产生电场，那么空间某点的场强是各场源电荷单独存在时在该点所产生的场强的矢量和2．三个计算公式公式适用条件说明定义式E＝Fq任何电场某点的场强为确定值，大小及方向与q无关决定式E＝k Qr2真空中点电荷的电场E由场源电荷Q和场源电荷到某点的距离r决定关系式E＝Ud匀强电场d是沿电场方向的距离3.等量同种和异种点电荷的电场强度的比较比较项目等量异种点电荷等量同种点电荷电场线的分布图连线中点O处的场强连线上O点场强最小，指向负电荷一方为零连线上的场强大小(从左到右)沿连线先变小，再变大沿连线先变小，再变大例5(2018·天津市部分区上学期期末)如图11所示，E、F、G、H为矩形ABCD各边的中点，O为EG、HF的交点，AB边的长度为d.E、G两点各固定一等量正点电荷，另一电荷量为Q的负点电荷置于H点时，F点处的电场强度恰好为零．若将H点的负电荷移到O点，则F点处场强的大小和方向为(静电力常量为k)()图11A.4kQd 2，方向向右 B.4kQd 2，方向向左 C.3kQd2，方向向右 D.3kQd2，方向向左 答案 D解析 当负点电荷在H 点时，F 点处电场强度恰好为零，根据公式E ＝k Qr 2可得负点电荷在F 点产生的电场强度大小为E ＝k Qd 2，方向水平向左，故两个正点电荷在F 点产生的电场强度大小为E ＝k Q d 2，方向水平向右；负点电荷移到O 点，在F 点产生的电场强度大小为E 1＝k 4Qd 2，方向水平向左，所以F 点的合场强为k 4Q d 2－k Q d 2＝k 3Qd 2，方向水平向左，故D 正确，A 、B 、C错误．变式5(2018·山东省烟台市期末考试)如图12所示，四个点电荷所带电荷量的绝对值均为Q，分别固定在正方形的四个顶点上，正方形边长为a，则正方形两条对角线交点处的电场强度()图12A ．大小为42kQa 2，方向竖直向上B ．大小为22kQa 2，方向竖直向上C ．大小为42kQa 2，方向竖直向下D ．大小为22kQa2，方向竖直向下答案 C解析 一个点电荷在两条对角线交点O 产生的场强大小为E ＝kQ (22a )2＝2kQa 2，对角线上的两异种点电荷在O 处的合场强为E 合＝2E ＝4kQa 2，故两等大的场强互相垂直，合场强为E O ＝E 合2＋E 合2＝42kQa 2，方向竖直向下，故选C. 类型2 非点电荷电场强度的叠加及计算1．等效法在保证效果相同的前提下，将复杂的电场情景变换为简单的或熟悉的电场情景．例如：一个点电荷＋q 与一个无限大薄金属板形成的电场，等效为两个异种点电荷形成的电场，如图13甲、乙所示．图13例6(2018·河南省中原名校第六次模拟)一无限大接地导体板MN 前面放有一点电荷＋Q ，它们在周围产生的电场可看作是在没有导体板MN 存在的情况下，由点电荷＋Q 与其像电荷－Q 共同激发产生的．像电荷－Q 的位置就是把导体板当作平面镜时，电荷＋Q 在此镜中的像点位置．如图14所示，已知＋Q 所在位置P 点到金属板MN 的距离为L ，a 为OP 的中点，abcd 是边长为L 的正方形，其中ab 边平行于MN .则( )图14A ．a 点的电场强度大小为E ＝4k QL2B ．a 点的电场强度大小大于b 点的电场强度大小，a 点的电势高于b 点的电势C ．b 点的电场强度和c 点的电场强度相同D ．一正点电荷从a 点经b 、c 运动到d 点的过程中电势能的变化量为零答案 B解析 由题意可知，点电荷＋Q 和金属板MN 周围空间电场与等量异种点电荷产生的电场等效，所以a 点的电场强度E ＝k Q (L 2)2＋k Q (3L 2)2＝40kQ9L 2，A 错误；等量异种点电荷周围的电场线和等势面分布如图所示由图可知E a>E b，φa>φb，B正确；图中b、c两点的场强不同，C错误；由于a点的电势大于d点的电势，所以一正点电荷从a点经b、c运动到d点的过程中电场力做正功，电荷的电势能减小，D错误．2．对称法利用空间上对称分布的电荷形成的电场具有对称性的特点，使复杂电场的叠加计算问题大为简化．例如：如图15所示，均匀带电的3球壳在O点产生的场强，等效为弧BC产生的场强，弧BC4产生的场强方向，又等效为弧的中点M在O点产生的场强方向．图15例7 (2018·湖南省衡阳市第二次联考)如图16所示，一电荷量为＋Q 的均匀带电细棒，在过中点c 垂直于细棒的直线上有a 、b 、d 三点，且ab ＝bc ＝cd ＝L ，在a 点处有一电荷量为＋Q2的固定点电荷．已知b 点处的场强为零，则d点处场强的大小为(k 为静电力常量)( )图16A ．k 5Q 9L 2B ．k 3Q L 2C ．k 3Q 2L 2D ．k 9Q 2L2答案 A解析 电荷量为＋Q 2的点电荷在b 处产生的电场强度为E ＝kQ2L 2，方向向右，b 点处的场强为零，根据电场的叠加原理可知细棒与＋Q2在b 处产生的电场强度大小相等，方向相反，则知细棒在b 处产生的电场强度大小为E ′＝kQ2L 2，方向向左．根据对称性可知细棒在d 处产生的电场强度大小为kQ 2L 2，方向向右；而电荷量为＋Q 2的点电荷在d 处产生的电场强度为E ″＝kQ 2(3L )2＝kQ 18L 2，方向向右，所以d 点处场强的大小为E d＝5kQ9L 2，方向向右，故选项A 正确． 3．填补法将有缺口的带电圆环或圆板补全为圆环或圆板，或将半球面补全为球面，从而化难为易、事半功倍．例8 如图17甲所示，半径为R 的均匀带电圆形平板，单位面积带电荷量为σ，其轴线上任意一点P (坐标为x )的电场强度可以由库仑定律和电场强度的叠加原理求出：E ＝()122221x k R x σ⎡⎤⎢⎥π-⎢⎥⎢⎥+⎣⎦，方向沿x 轴．现考虑单位面积带电荷量为σ0的无限大均匀带电平板，从其中间挖去一半径为r 的圆板，如图乙所示．则圆孔轴线上任意一点Q (坐标为x )的电场强度为( )图17A ．012222()x k r x σπ+B ．012222()r k r x σπ+C ．2πkσ0xrD ．2πkσ0rx答案 A解析 当R →∞时，()1222xRx+＝0，则无限大带电平板产生的电场的场强为E ＝2πkσ0.当挖去半径为r 的圆板时，应在E 中减掉该圆板对应的场强E r ＝()0122221x k r x σ⎡⎤⎢⎥π-⎢⎥⎢⎥+⎣⎦，即E ′＝()12222xk rxσπ+，选项A 正确．4．微元法将带电体分成许多元电荷，每个元电荷看成点电荷，先根据库仑定律求出每个元电荷的场强，再结合对称性和场强叠加原理求出合场强．。

第六章静电场知识内容考试要求真题统计2016.10 2017.4 2017.11 2018.4 2018.11 2019.4 2020.11.电荷及其守恒定律c2.库仑定律c136133.电场强度c821、3、6134.电势能和电势c82116105.电势差c6.电势差与电场强度的关系c7.静电现象的应用b8.电容器的电容c2、39.带电粒子在电场中的运动d8、2381911 7【基础梳理】提示：1.60×10－19C 电荷的总量 接触 kq 1q 2r 2 点电荷F q k Qr2 电场强度 【自我诊断】判一判(1)任何带电体所带的电荷量都是元电荷的整数倍．( ) (2)根据公式F ＝kq 1q 2r 2得，当r →0时，有F →∞.( ) (3)电场强度反映了电场力的性质，所以电场中某点的场强与试探电荷在该点所受的电场力成正比．( )(4)电场中某点的场强方向与负电荷在该点所受的电场力的方向相反．( ) (5)在真空中，点电荷的场强公式E ＝kQr2中的Q 是产生电场的场源电荷的电荷量，E 与试探电荷无关．( )(6)带电粒子的运动轨迹一定与电场线重合．( ) 提示：(1)√ (2)× (3)× (4)√ (5)√ (6)× 做一做如图所示为真空中两点电荷A 、B 形成的电场中的一簇电场线，已知该电场线关于虚线对称，O 点为A 、B 电荷连线的中点，a 、b 为其连线的中垂线上对称的两点，则下列说法正确的是( )A ．A 、B 可能带等量异号的正、负电荷 B ．A 、B 可能带不等量的正电荷C ．a 、b 两点处无电场线，故其电场强度可能为零D ．同一试探电荷在a 、b 两点处所受电场力大小相等，方向一定相反提示：选D.根据题图中的电场线分布可知，A 、B 带等量的正电荷，选项A 、B 错误；a 、b 两点处虽然没有画电场线，但其电场强度一定不为零，选项C 错误；由图可知，a 、b 两点处电场强度大小相等，方向相反，同一试探电荷在a 、b 两点处所受电场力一定大小相等，方向相反，选项D 正确．对库仑定律的理解及应用 【知识提炼】1．对库仑定律的理解 (1)F ＝k q 1q 2r 2，r 指两点电荷间的距离．对可视为点电荷的两个均匀带电球，r 为两球的球心间距．(2)当两个电荷间的距离r →0时，电荷不能视为点电荷，它们之间的静电力不能认为趋于无限大．2．求解涉及库仑力的平衡问题的解题思路涉及库仑力的平衡问题与纯力学平衡问题分析方法一样，受力分析是基础，应用平衡条件是关键，都可以通过解析法、图示法或两种方法相结合解决问题，但要注意库仑力的大小随着电荷间距变化的特点．具体步骤如下：【典题例析】(多选)如图所示，用两根长度相同的绝缘细线把一个质量为0.1kg 的小球A 悬挂到水平板的M 、N 两点，A 上带有Q ＝3.0×10－6C 的正电荷．两线夹角为120°，两线上的拉力大小分别为F 1和F 2.A 的正下方0.3m 处放有一带等量异种电荷的小球B ，B 与绝缘支架的总质量为0.2kg(重力加速度取g ＝10m/s 2；静电力常量k ＝9.0×109N ·m 2/C 2，A 、B 球可视为点电荷)，则( )A ．支架对地面的压力大小为2.0NB ．两线上的拉力大小F 1＝F 2＝1.9NC ．将B 水平右移，使M 、A 、B 在同一直线上，此时两线上的拉力大小F 1＝1.225N ，F 2＝1.0ND ．将B 移到无穷远处，两线上的拉力大小F 1＝F 2＝0.866N[审题指导] 对小球进行受力分析，除受到重力、拉力外，还受到库仑力，按照力的平衡的解题思路求解问题．[解析] 设A 、B 间距为l ，A 对B 有竖直向上的库仑力，大小为F AB ＝kQ 2l2＝0.9N ；对B 与支架整体分析，竖直方向上合力为零，则F N ＋F AB ＝mg ，可得F N ＝mg －F AB ＝1.1N ，由牛顿第三定律知F ′N＝F N ，选项A 错误；因两细线长度相等，B 在A 的正下方，则两绳拉力大小相等，小球A 受到竖直向下的重力、库仑力和F 1、F 2作用而处于平衡状态，因两线夹角为120°，根据力的合成特点可知：F 1＝F 2＝G A ＋F AB ＝1.9N ，选项B 正确；当B 移到无穷远处时，F 1＝F 2＝G A ＝1N ，选项D 错误；当B 水平向右移至M 、A 、B 在同一条直线上时，如图所示，对A 受力分析并沿水平和竖直方向正交分解，水平方向：F 1cos30°＝F 2cos30°＋F ′cos30°，竖直方向：F 1sin30°＋F 2sin30°＝G A ＋F ′sin30°，由库仑定律知，A 、B 间库仑力大小F ′＝kQ 2⎝ ⎛⎭⎪⎫l sin30°2＝F AB4＝0.225N ，联立以上各式可得F 1＝1.225N ，F 2＝1.0N ，选项C 正确．[答案] BC【题组过关】考向1 库仑力作用下的平衡问题1．(2020·1月浙江选考)如图所示，在倾角为α的光滑绝缘斜面上固定一个挡板，在挡板上连接一根劲度系数为k 0的绝缘轻质弹簧，弹簧另一端与A 球连接．A 、B 、C 三小球的质量均为M ，q A＝q 0>0，q B ＝－q 0，当系统处于静止状态时，三小球等间距排列．已知静电力常量为k ，则( )A ．q C ＝47q 0B ．弹簧伸长量为Mg sin αk 0C ．A 球受到的库仑力大小为2MgD ．相邻两小球间距为q 03k 7Mg答案：A考向2 库仑力作用下的动力学问题2．(2020·舟山调研)如图所示，把一个带电小球A固定在光滑的绝缘水平桌面上，在桌面的另一处放置带电小球B，现给小球B一个垂直A、B连线方向的速度v0，使其在水平桌面上运动，则下列说法中正确的是( ) A．若A、B带同种电荷，B球可能做速度减小的曲线运动B．若A、B带同种电荷，B球一定做加速度增大的曲线运动C．若A、B带异种电荷，B球一定做类平抛运动D．若A、B带异种电荷，B球可能做速度大小和加速度大小都不变的曲线运动解析：选D.若A、B带同种电荷，则A对B有斥力作用，且斥力方向和速度方向夹角越来越小，速度增大，A、B间距离越来越大，库仑力越来越小，加速度越来越小，A、B错误；若A、B带异种电荷，B受到的库仑力指向A，库仑力可能等于B做匀速圆周运动需要的向心力，C错误，D正确．对电场强度的理解与计算【知识提炼】1．电场强度三个表达式的比较表达式比较E＝FqE＝kQr2E＝Ud公式意义电场强度定义式真空中点电荷电场强度的决定式匀强电场中E与U的关系式适用条件一切电场(1)真空(2)点电荷匀强电场决定因素由电场本身决定，与q无关由场源电荷Q和场源电荷到该点的距离r共同决定由电场本身决定，d为沿电场方向的距离相同点矢量，遵守平行四边形定则单位：1N/C＝1V/m3．求解电场强度的非常规思维方法叠加法 多个电荷在空间某处产生的电场为各电荷在该处所产生的电场强度的矢量和平衡法 带电体受力平衡时可根据平衡条件求解等效法 在保证效果相同的前提下，将复杂的电场情景变换为简单的或熟悉的电场情景对称法 空间上对称分布的电荷形成的电场具有对称性补偿法将有缺口的带电圆环补全为圆环，或将半球面补全为球面等【典题例析】(2019·4月浙江选考)用长为1.4m 的轻质柔软绝缘细线，拴一质量为1.0×10－2kg 、电荷量为2.0×10－8C 的小球，细线的上端固定于O 点．现加一水平向右的匀强电场，平衡时细线与铅垂线成37°，如图所示．现向左拉小球使细线水平且拉直，静止释放，则(sin37°＝0.6)( )A ．该匀强电场的场强为3.75×107N/C B ．平衡时细线的拉力为0.17NC ．经过0.5s ，小球的速度大小为6.25m/sD ．小球第一次通过O 点正下方时，速度大小为7m/s[解析] 小球处于平衡状态时，受力分析如图所示，则可知qE ＝mg tan37°，则该匀强电场的电场强度E ＝mg tan37°q ＝3.75×106N/C ，故A 错误；细线的拉力F ＝mg cos37°＝0.125N ，故B 错误；在外力作用下，小球拉至细线水平时，由静止释放，如图所示，小球在电场力和重力作用下，从A 点由静止开始做匀加速直线运动至B 点，∠OAB ＝∠OBA ＝53°，OA ＝OB ＝l ＝1.4m ，在此过程中，细线处于松弛状态，无拉力作用，小球运动至B 点时，细线绷紧，匀加速直线运动结束．根据牛顿第二定律可知小球匀加速直线运动时的加速度a ＝F 合m ＝Fm＝0.1250.01m/s 2＝12.5m/s 2，假设经过0.5s 后，小球仍在沿AB 方向做匀加速直线运动，则小球的速度v ＝at ＝6.25m/s ，经过的距离x ＝12at 2＝12×12.5×0.52m ＝1.5625m ，A 、B 间的距离|AB |＝2×l ×cos53°＝1.68m ，x <|AB |，假设成立，故0.5s 时，小球的速度大小为6.25m/s ，故C 正确；小球运动至B 点时，细线绷紧，小球沿细线方向的分速度减为零，动能减小，假设细线绷紧过程小球机械能损失ΔE ，此后在电场力、重力和细线拉力作用下沿圆弧运动至O 点正下方，根据能量守恒定律，可知(qE ＋mg )·l －ΔE ＝12mv 2，可得v <7m/s ，故D 错误．[答案] C【题组过关】1．(2020·嘉兴调研)下列说法中正确的是( )A ．由E ＝Fq知，电场中某点的电场强度与检验电荷在该点所受的电场力成正比 B ．电场中某点的电场强度等于F q，但与检验电荷的受力大小及带电量无关 C ．电场中某点的电场强度方向即检验电荷在该点的受力方向 D ．公式E ＝F q 和E ＝kQ r2对于任何静电场都是适用的解析：选B.E ＝F q只是电场强度的定义式，不能由此得出电场中某点的场强与检验电荷在该点所受的电场力成正比、与电荷量成反比，因为电场中某点的电场强度只与电场本身的性质有关，与检验电荷的电量及受力无关，A 错，B 对；电场中某点的电场强度方向为正电荷在该点的受力方向，C 错；公式E ＝F q 对于任何静电场都是适用的，E ＝kQ r2只适用于真空中的点电荷的电场，D 错．2．直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图．M 、N 两点各固定一负点电荷，一电量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )A.3kQ4a2，沿y 轴正向 B.3kQ4a2，沿y 轴负向 C.5kQ4a2，沿y 轴正向 D.5kQ4a2，沿y 轴负向 解析：选B.处于O 点的正点电荷在G 点处产生的场强E 1＝k Q a2，方向沿y 轴负向；又因为G 点处场强为零，所以M 、N 处两负点电荷在G 点共同产生的场强E 2＝E 1＝k Q a2，方向沿y 轴正向；根据对称性，M 、N 处两负点电荷在H 点共同产生的场强E 3＝E 2＝k Q a2，方向沿y 轴负向；将该正点电荷移到G 处，该正点电荷在H 点产生的场强E 4＝k Q（2a ）2，方向沿y 轴正向，所以H 点的场强E ＝E 3－E 4＝3kQ4a2，方向沿y 轴负向．电场线与运动轨迹问题 【知识提炼】1．电荷运动的轨迹与电场线一般不重合．若电荷只受电场力的作用，在以下条件均满足的情况下两者重合：(1)电场线是直线；(2)电荷由静止释放或有初速度，且初速度方向与电场线方向平行． 2．由粒子运动轨迹判断粒子运动情况(1)粒子受力方向指向曲线的内侧，且与电场线相切． (2)由电场线的疏密判断加速度大小．(3)由电场力做功的正负判断粒子动能的变化情况．【典题例析】(多选)如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a 、b 两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则( )A ．a 一定带正电，b 一定带负电B ．a 的速度将减小，b 的速度将增大C ．a 的加速度将减小，b 的加速度将增大D ．两个粒子的电势能都减少[审题指导] 解此题关键要抓住两点：(1)利用运动轨迹结合曲线运动分析粒子的受力方向及做功特点． (2)利用电场线的疏密分析电场力及加速度的大小．[解析] 因为电场线方向未知，不能确定a 、b 的电性，所以选项A 错误；由于电场力对a 、b 都做正功，所以a 、b 的速度都增大，电势能都减少，选项B 错误，D 正确；粒子的加速度大小取决于电场力的大小，a 向电场线稀疏的方向运动，b 向电场线密集的方向运动，所以选项C 正确．[答案] CD【题组过关】考向1 等量异(同)种电荷电场线的分布1.(2020·绍兴质检)如图所示，在真空中有两个固定的等量异种点电荷＋Q 和－Q .直线MN 是两点电荷连线的中垂线，O 是两点电荷连线与直线MN 的交点．a 、b 是两点电荷连线上关于O 的对称点，c 、d 是直线MN 上的两个点．下列说法中正确的是( )A．a点的场强大于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小B．a点的场强小于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大C．a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小D．a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大解析：选C.在两电荷的连线上，由场强的叠加原理可知，中点O场强最小，从O点到a 点或b点，场强逐渐增大，由于a、b是两点电荷连线上关于O的对称点，场强相等，选项A、B错误；在两电荷连线的中垂线上，中点O的场强最大，由O点到c点或d点，场强逐渐减小，所以沿MN从c点到d点场强先增大后减小，因此检验电荷所受电场力先增大后减小，所以C正确，D错误.考向2 电场线中带电粒子的运动分析2.如图，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则( )A．a a>a b>a c，v a>v c>v b B．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v a D．a b>a c>a a，v a>v c>v b解析：选D.由点电荷电场强度公式E＝k qr2可知，离场源点电荷P越近，电场强度越大，Q受到的电场力越大，由牛顿第二定律可知，加速度越大，由此可知，a b>a c>a a，A、B选项错误；由力与运动的关系可知，Q受到的库仑力指向运动轨迹凹的一侧，因此Q与P带同种电荷，Q从c到b的过程中，电场力做负功，动能减少，从b到a的过程中电场力做正功，动能增加，因此Q在b点的速度最小，由于c、b两点的电势差的绝对值小于a、b两点的电势差的绝对值，因此Q从c到b的过程中，动能的减少量小于从b到a的过程中动能的增加量，Q在c点的动能小于在a点的动能，即有v a>v c>v b，C选项错误，D选项正确．1．重要电场线的比较比较项目等量异种点电荷等量同种点电荷电场线分布图连线中点O处的场强连线上O点场强最小，指向负电荷一方为零连线上的场强大小(从左到右)沿连线先变小，再变大沿连线先变小，再变大沿中垂线由O点向外场强大小O点最大，向外逐渐减小O点最小，向外先变大后变小关于O点对称的A与A′、B与B′的场强等大同向等大反向2.求解电场线与运动轨迹问题的方法(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从二者的夹角情况来分析曲线运动的情况．(2)“三不知时要假设”——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向，是题意中相互制约的三个方面．若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知(三不知)，则要用“假设法”分别讨论各种情况．[随堂检测]1．(2018·4月浙江选考)真空中两个完全相同、带等量同种电荷的金属小球A和B(可视为点电荷)，分别固定在两处，它们之间的静电力为F.用一个不带电的同样金属球C先后与A、B球接触，然后移开球C，此时A、B球间的静电力为( )A.F8B.F4C.3F8D.F2解析：选C.设原来A、B各带Q电荷量，根据相同的小球接触后电荷的分配规律可知，C球与A球碰后，A、C均带Q2的电荷量，然后C球与B球接触后，C、B各带3Q4的电荷量，原来的静电力为F＝kQ2r2，后来的静电力为F′＝k12Q·34Qr2＝38F，故选项C正确．2．(2017·11月浙江选考)电场线的形状可以用实验来模拟，把头发屑悬浮在蓖麻油里，加上电场，头发屑就按照电场的方向排列起来，如图所示．关于此实验，下列说法正确的是( )A．a图是模拟两等量同种电荷的电场线B．b图一定是模拟两等量正电荷的电场线C．a图中的A、B应接高压起电装置的两极D．b图中的A、B应接高压起电装置的两极答案：C3．(2020·丽水高二月考)四种电场的电场线如图所示．一正电荷q仅在静电场力作用下由M点向N点做加速运动，且加速度越来越大．则该电荷所在的电场是图中的( )解析：选D.由正电荷q仅在静电力的作用下由M点向N点做加速运动，故由M向N的方向为电场线的方向，故B错误；加速度越来越大，即电场线越来越密，故A、C错误，D 正确．4．(2020·台州调研)如图所示，M、N为两个等量同种正电荷Q，在其连线的中垂线上任意一点P自由释放一个负电荷q，不计重力影响，关于点电荷q的运动下列说法正确的是( )A．从P→O的过程中，加速度越来越大，速度也越来越大B．从P→O的过程中，加速度越来越小，到O点速度达到最大值C．点电荷越过O点时加速度为零，速度达到最大值D．点电荷越过O点后，速度越来越小，加速度越来越大，直到速度为零解析：选C.如图所示，根据电场叠加原理知：O点场强为零，从O点沿中垂线向外，场强先变大后变小．点电荷从P→O的过程中，静电力可能是先变大后变小，加速度随之先变大后变小；也可能静电力一直变小，加速度一直变小，关键是P点位置的不确定性．不过，在到达O点之前，静电力一直表现为引力，速度一定是一直变大的，在O点时加速度是零，速度最大，该电场关于直线MN对称，电荷越过O点后的运动也不一定是单调变化的．有些粗心的同学容易认为从P→O电荷距离两个场源电荷越来越近，静电力就会越来越大而错选A.其实，点电荷与场源电荷的两个静电力确实是变大的，只是两个静电力的合力未必变大，这要看电场的矢量合成情况．[课后达标]一、选择题1.如图所示，有三个点电荷A、B、C位于一个等边三角形的三个顶点上，已知A、B都带正电荷，A所受B、C两个点电荷的静电力的合力如图中F A所示，那么可以判定点电荷C 所带电荷的电性为( )A ．一定是正电B ．一定是负电C ．可能是正电，也可能是负电D ．无法判断 答案：B2.(2020·嘉兴质检)如图所示，两个质量均为m 的完全相同的金属球壳a 和b ，其壳层的厚度和质量分布均匀，将它们固定于绝缘底座上，两球心间的距离l 为球半径的3倍．若使它们带上等量异种电荷，使其电荷量的绝对值均为Q ，那么关于a 、b 两球之间的万有引力F 引和库仑力F 库的表达式正确的是( )A ．F 引＝G m 2l 2，F 库＝k Q 2l 2B ．F 引≠G m 2l 2，F 库≠k Q 2l 2C ．F 引≠G m 2l 2，F 库＝k Q 2l 2D ．F 引＝G m 2l 2，F 库≠k Q 2l2解析：选D.由于a 、b 两球所带异种电荷相互吸引，使它们各自的电荷分布不均匀，即相互靠近的一侧电荷分布较密集，又l ＝3r ，不满足l ≫r 的要求，故不能将带电球壳看成点电荷，所以不能应用库仑定律，故F 库≠k Q 2l 2.虽然不满足l ≫r ，但由于其壳层的厚度和质量分布均匀，两球壳可看成质量集中于球心的质点，可以应用万有引力定律，故F 引＝G m 2l2.故选D.3.如图，空间存在一方向水平向右的匀强电场，两个带电小球P 和Q 用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则( )A ．P 和Q 都带正电荷B ．P 和Q 都带负电荷C ．P 带正电荷，Q 带负电荷D ．P 带负电荷，Q 带正电荷解析：选D.对P 、Q 整体进行受力分析可知，在水平方向上整体所受电场力为零，所以P 、Q 必带等量异种电荷，A 、B 错误；对P 进行受力分析可知，匀强电场对它的电场力应水平向左，与Q 对它的库仑力平衡，所以P 带负电荷，Q 带正电荷，D 正确，C 错误．4．(多选)(2020·宁波质检)如图所示，质量分别为m 1、m 2，电荷量分别为q 1、q 2的两小球，分别用绝缘轻丝线悬挂起来，两丝线与竖直方向的夹角分别为α和β(α>β)，两小球恰在同一水平线上，那么( )A ．两球一定带异种电荷B ．q 1一定大于q 2C ．m 1一定小于m 2D ．m 1所受的库仑力一定大于m 2所受的库仑力解析：选AC.由于两带电小球相互吸引，所以一定带异种电荷，选项A 正确．设轻丝线与竖直方向的夹角为θ，根据平衡条件可得两球之间的库仑力F ＝mg tan θ，因此m 1g <m 2g ，即m 1<m 2，选项C 正确．5.某同学在学习了电学知识后对电工穿的高压作业服进行了研究，发现高压作业服是用铜丝编织的，下列各同学的想法正确的是( )A ．甲认为铜丝编织的衣服不易拉破，所以用铜丝编织B ．乙认为铜丝必须达到一定的厚度，才能对人体起到保护作用C ．丙认为电工被铜丝编织的衣服所包裹，使体内电势保持为零，对人体起保护作用D ．丁认为电工被铜丝编织的衣服所包裹，使体内电场强度保持为零，对人体起保护作用答案：D6.(2020·浙江黄岩选考适应考试)如图所示，一电子沿等量异种电荷的中垂线由A →O →B 匀速飞过，电子重力不计，仅受电场力和另一个力，则电子所受另一个力的大小和方向变化情况是( )A ．先变大后变小，方向水平向左B ．先变大后变小，方向水平向右C ．先变小后变大，方向水平向左D ．先变小后变大，方向水平向右 答案：B7．(多选)如图所示，半径为r 的硬橡胶圆环上，带有均匀分布的负电荷，单位长度的电荷量为q ，其圆心O 处的合场强为零．若在圆环顶部截去长度为l (l ≪r )的一小段AB ，则剩余部分在圆心O 产生的场强( )A ．大小为klqr 2B ．方向为竖直向下C ．方向为竖直向上D ．大小和方向无法判断答案：AB8.(2020·金华质检)如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM＝MN.P点在y轴右侧，MP⊥MN.则O、M、N、P四点中电场强度最大的是( )A．O点B．M点C．N点D．P点解析：选A.电场线的疏密程度表示场强大小，由此可知场强最大的点为O点，故选A.9．(多选)(2020·浙江省名校考前押宝)如图所示，在真空中一条竖直向下的电场线上有a、b两点．一带电质点在a处由静止释放后沿电场线向上运动，到达b点时速度恰好为零．则下列说法正确的是( )A．该带电质点一定带正电荷B．该带电质点一定带负电荷C．a点的电场强度大于b点的电场强度D．质点在b点所受到的合力一定为零解析：选BC.带电质点由a点释放后向上运动，可知合力方向向上，而质点所受重力竖直向下，故电场力一定竖直向上，与电场线方向相反，故该质点一定带负电，A错，B对；带电质点到b点时速度又减为零，可知向上运动过程中，合力先向上再向下，因重力不变电场力减小，知a点的场强大于b点，C对，D错．10．(2018·11月浙江选考)电荷量为4×10－6C的小球绝缘固定在A点，质量为0.2kg、电荷量为－5×10－6C的小球用绝缘细线悬挂，静止于B点．A、B间距离为30cm，AB连线与竖直方向夹角为60°.静电力常量为9.0×109N·m2/C2，小球可视为点电荷．下列图示正确的是( )答案：B11.如图所示，绝缘细线上端固定，下端悬挂一轻质带电小球N，当带同种电荷的金属球M固定在N近旁的绝缘支架上时，悬挂N的细线与竖直方向的夹角为θ，则下列说法正确的是( )A．仅将M的电荷量增大，θ不变B ．仅将M 的电荷量增大，θ变小C ．仅将支架沿水平地面移近N ，θ变小D ．仅将支架沿水平地面移近N ，θ变大 答案：D12．(2020·湖州质检)两点电荷形成电场的电场线分布如图所示，A 、B 是电场线上的两点，下列判断正确的是( )A ．A 、B 两点的电场强度大小不等，方向相同 B ．A 、B 两点的电场强度大小相等，方向不同C ．左边电荷带负电，右边电荷带正电D ．两电荷所带电荷量相等解析：选C.电场线的疏密代表场强的强弱，电场线越密，代表电场越强，电场方向为电场线的切线方向，故从图中可以看出A 点、B 点电场强度大小和方向均不同，故A 、B 错误；电场线从正电荷指向负电荷，故C 正确；右边电荷周围的电场线密集，故此电荷的电荷量较大，故D 错误．13.如图，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 点为半圆弧的圆心，∠MOP ＝60°.电荷量相等、符号相反的两个点电荷分别置于M 、N 两点，这时O 点电场强度的大小为E 1；若将N 点处的点电荷移至P点，则O 点的场强大小变为E 2，E 1与E 2之比为( )A ．1∶2B ．2∶1C ．2∶3D ．4∶ 3解析：选B.依题意，每个点电荷在O 点产生的场强为E 12，则当N 点处的点电荷移至P 点时，O 点场强如图所示，合场强大小为E 2＝E 12，则E 1E 2＝21，B正确．14．(2020·衢州检测)两个等量点电荷P 、Q 在真空中产生的电场线(方向未画出)如图所示，一电子在A 、B 两点所受的电场力分别为F A 和F B ，则它们的大小关系为( )A ．F A ＝FB B ．F A ＞F BC ．F A ＜F BD ．无法确定解析：选B.从电场线的疏密判断，A 点的电场强度比B 点的电场强度大，故E A ＞E B .根据电场力F ＝qE 知，F A ＞F B ，故B 正确，A 、C 、D 错误．15.(多选)(2020·丽水质检)如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电荷量为q .小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同、间距为d .静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )A ．小球A 与B 之间库仑力的大小为kq 2d2B ．当q d ＝mg sin θk 时，细线上的拉力为0 C ．当q d＝mg tan θk 时，细线上的拉力为0 D.q d＝mg k tan θ时，斜面对小球A 的支持力为0解析：选AC.根据库仑定律，A 、B 球间的库仑力F 库＝k q 2d 2，选项A 正确；小球A 受竖直向下的重力mg ，水平向左的库仑力F 库＝kq 2d2，由平衡条件知，当斜面对小球的支持力F N 的大小等于重力与库仑力的合力大小时，细线上的拉力等于零，如图所示，则kq 2d 2mg ＝tan θ，qd＝mg tan θk，所以选项C 正确，B 错误．若A 静止在斜面上，则斜面对小球A 的支持力不可能为零，故选项D 错误．二、非选择题16．(2020·舟山质检)在一个点电荷Q 的电场中，Ox 坐标轴与它的一条电场线重合，如图甲所示坐标轴上A 、B 两点的坐标分别为2.0m 和5.0m ．放在A 、B 两点的试探电荷受到的电场力方向都跟x 轴的正方向相同，电场力的大小跟试探电荷所带电量的关系图象如图乙中直线a 、b 所示，放在A 点的电荷带正电，放在B 点的电荷带负电．。
