【CN209655505U】一种热回收新风机组系统【专利】

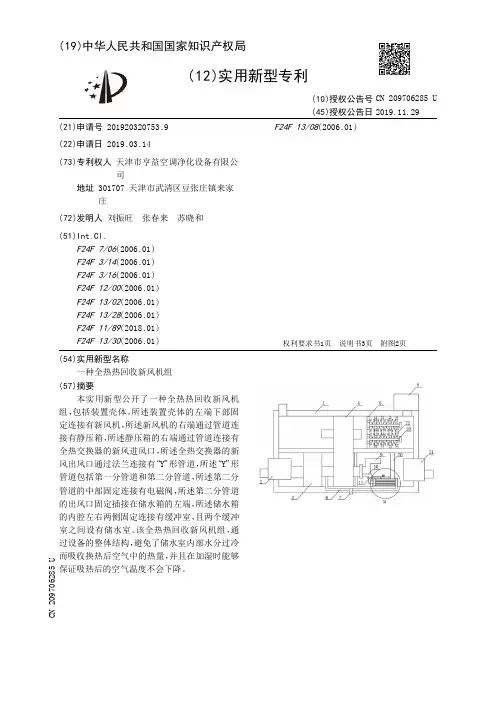

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920320753.9(22)申请日 2019.03.14(73)专利权人 天津市亨益空调净化设备有限公司地址 301707 天津市武清区豆张庄镇来家庄(72)发明人 刘振旺　张春来　苏晓和　(51)Int.Cl.F24F 7/06(2006.01)F24F 3/14(2006.01)F24F 3/16(2006.01)F24F 12/00(2006.01)F24F 13/02(2006.01)F24F 13/28(2006.01)F24F 11/89(2018.01)F24F 13/30(2006.01)F24F 13/08(2006.01) (54)实用新型名称一种全热热回收新风机组(57)摘要本实用新型公开了一种全热热回收新风机组，包括装置壳体，所述装置壳体的左端下部固定连接有新风机，所述新风机的右端通过管道连接有静压箱，所述静压箱的右端通过管道连接有全热交换器的新风进风口，所述全热交换器的新风出风口通过法兰连接有“Y ”形管道，所述“Y ”形管道包括第一分管道和第二分管道，所述第二分管道的中部固定连接有电磁阀，所述第二分管道的出风口固定插接在储水箱的左端，所述储水箱的内腔左右两侧固定连接有缓冲室，且两个缓冲室之间设有储水室。

该全热热回收新风机组，通过设备的整体结构，避免了储水室内部水分过冷而吸收换热后空气中的热量，并且在加湿时能够保证吸热后的空气温度不会下降。

权利要求书1页 说明书3页 附图2页CN 209706285 U 2019.11.29C N 209706285U权　利　要　求　书1/1页CN 209706285 U1.一种全热热回收新风机组，其特征在于：包括装置壳体(1)，所述装置壳体(1)的左端下部固定连接有新风机(2)，所述新风机(2)的右端通过管道连接有静压箱(3)，所述静压箱(3)的右端通过管道连接有全热交换器(4)的新风进风口，所述全热交换器(4)的新风出风口通过法兰连接有“Y”形管道，所述“Y”形管道包括第一分管道(9)和第二分管道(10)，所述第二分管道(10)的中部固定连接有电磁阀(11)，所述第二分管道(10)的出风口固定插接在储水箱(12)的左端，所述储水箱(12)的内腔左右两侧固定连接有缓冲室，且两个缓冲室之间设有储水室(13)，所述储水室(13)的内腔左右两侧固定密封插接有传热板(14)，所述储水箱(12)的上端右侧开有通孔(19)，所述储水箱(12)的上端左侧开有收纳槽(15)，所述收纳槽(15)的内腔活动插接有密封板(17)，所述密封板(17)的上端中部通过齿条啮合连接有齿轮(16)，所述齿轮(16)的中部固定插接在电动机的转轴上，所述装置壳体(1)的内腔右端下部设有新风出风腔，且新风出风腔的内腔右侧固定连接有过滤网(20)，所述过滤网(20)的下端固定连接在储水箱(12)的上端右侧，所述过滤网(20)的左端下部固定连接有密封条(18)，所述储水箱(12)内腔右端的缓冲腔下端通过回流管道(6)连接静压箱(3)和全热交换器(4)之间的管道，所述回流管道(6)的中部固定连接有止回阀(7)，所述装置壳体(1)的右侧下部固定连接有抽风机(21)，所述装置壳体(1)的上端右侧固定连接有室内排风机(5)，所述装置壳体(1)的内腔右侧上部设有缓冲室，所述缓冲室的内腔左侧固定连接有连板(8)，所述连板(8)的右端上下侧固定连接有滑杆(23)，所述滑杆(23)上活动套接有缓冲板(22)，所述全热交换器(4)右端上部的室内风进风口与缓冲室相连通，所述全热交换器(4)左端上部的换热风出口与排风室相连通。

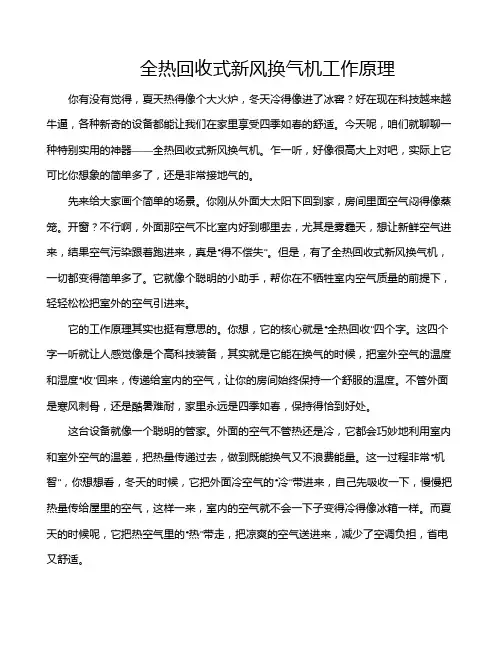

全热回收式新风换气机工作原理你有没有觉得，夏天热得像个大火炉，冬天冷得像进了冰窖？好在现在科技越来越牛逼，各种新奇的设备都能让我们在家里享受四季如春的舒适。

今天呢，咱们就聊聊一种特别实用的神器——全热回收式新风换气机。

乍一听，好像很高大上对吧，实际上它可比你想象的简单多了，还是非常接地气的。

先来给大家画个简单的场景。

你刚从外面大太阳下回到家，房间里面空气闷得像蒸笼。

开窗？不行啊，外面那空气不比室内好到哪里去，尤其是雾霾天，想让新鲜空气进来，结果空气污染跟着跑进来，真是“得不偿失”。

但是，有了全热回收式新风换气机，一切都变得简单多了。

它就像个聪明的小助手，帮你在不牺牲室内空气质量的前提下，轻轻松松把室外的空气引进来。

它的工作原理其实也挺有意思的。

你想，它的核心就是“全热回收”四个字。

这四个字一听就让人感觉像是个高科技装备，其实就是它能在换气的时候，把室外空气的温度和湿度“收”回来，传递给室内的空气，让你的房间始终保持一个舒服的温度。

不管外面是寒风刺骨，还是酷暑难耐，家里永远是四季如春，保持得恰到好处。

这台设备就像一个聪明的管家。

外面的空气不管热还是冷，它都会巧妙地利用室内和室外空气的温差，把热量传递过去，做到既能换气又不浪费能量。

这一过程非常“机智”，你想想看，冬天的时候，它把外面冷空气的“冷”带进来，自己先吸收一下，慢慢把热量传给屋里的空气，这样一来，室内的空气就不会一下子变得冷得像冰箱一样。

而夏天的时候呢，它把热空气里的“热”带走，把凉爽的空气送进来，减少了空调负担，省电又舒适。

可能有人会问了，这东西是不是装上去以后不需要管了？嘿，答案是肯定的！全热回收式新风换气机不仅能自如地调节温度，还能过滤空气中的尘土、花粉和其他脏东西，真是个“健康小卫士”。

你再也不用担心每天回家，开门一看，空气中漂浮的尘土，或者刚开窗就跑进来的花粉，简直让人抓狂。

它通过滤网把这些都挡住，保持空气的清新，给你一个健康的居住环境。

专利名称：一种热管能量回收型全新风空气处理机组专利类型：实用新型专利
发明人：张忠斌,黄虎,王亮,王晓霖,李奇贺,陈泽民,郭端晓申请号：CN200920045729.5
申请日：20090515
公开号：CN201407759Y
公开日：
20100217
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种热管能量回收型全新风空气处理机组，壳体上下分为新风换热腔体和排风换热腔体；排风换热腔体的一端设置室内排风进风口，在相对的另一端设置室内排风出口，排风出口安装排风通风机；新风换热腔体的一端设置新风进风口，在相对的另一端设置新风出口，新风出口安装新风通风机。

在新风换热腔体内设置室外新风处理热交换器，在排风换热腔体内设置室内排风处理热交换器；室外新风处理热交换器与室内排风处理热交换器通过四通换向阀与气液分离器、压缩机、膨胀阀连接成封闭循环系统；在室外新风处理热交换器与室内排风处理热交换器之间设有热管换热器，热管换热器穿过密封隔板，垂直或者与水平成大于30度锐角设置在机壳体内。

申请人：南京师范大学,丹阳苏科空气能研究中心有限公司,南京佳力图空调机电有限公司
地址：210046 江苏省南京市仙林新城文苑路1号
国籍：CN
代理机构：南京知识律师事务所
代理人：程化铭
更多信息请下载全文后查看。

专利名称：一种带热回收和加湿功能的新风机组专利类型：实用新型专利
发明人：石文星,王宝龙,熊双,徐明,江岸,李先庭申请号：CN201120248397.8
申请日：20110714
公开号：CN202149545U
公开日：
20120222
专利内容由知识产权出版社提供
摘要：一种带热回收和加湿功能的新风机组，属于制冷空调设备领域。

本实用新型的技术特点是：新风机组分为两个通道，新风通道和回风通道，在两个通道里面设置热回收装置、热泵装置和喷淋装置，热回收装置利用排风的能量来预处理新风，处理后的新风再利用热泵装置进一步回收排风的能量，同时在冬季开启喷淋装置对新风进行加湿。

该机组利用热回收装置、热泵装置和喷淋装置的组合回收排风的能量，同时在冬季开启喷淋装置对新风进行加湿，减少处理新风的能耗，特别适用于新风量需求大且要求高的空间，具有节能高效等显著特点。

申请人：清华大学
地址：100084 北京市海淀区北京市100084信箱82分箱清华大学专利办公室
国籍：CN
代理机构：北京鸿元知识产权代理有限公司
代理人：邸更岩
更多信息请下载全文后查看。

专利名称：一种全新风回热型空调系统专利类型：发明专利
发明人：瞿晔,张学军,邱利民
申请号：CN200510050249.4
申请日：20050413
公开号：CN1670437A
公开日：
20050921
专利内容由知识产权出版社提供
摘要：本发明公开了一种全新风回热型空调系统，它包括新风过滤器、蒸发器、冷凝器、压缩机、膨胀阀、送风风机、排风风机、新风风道、回风风道和水路，还包括间接蒸发冷却器、表面冷却器和补水阀。

本发明有效全面地回收了室内回风和冷凝水的冷量，从而既减轻了蒸发器的负荷，又改善了冷凝器的工作环境，在实现全新风设计的同时，提高了空调系统的工作性能，降低了空调系统的耗电量，在全新风情况下，具有高效节能的技术效果。

本发明公开的全新风回热型空调系统只要对现有空调系统进行部分风道改造就可以得以实现，因而它还具有安装和改造较为方便的优点。

申请人：浙江大学
地址：310027 浙江省杭州市西湖区浙大路38号
国籍：CN
代理机构：杭州求是专利事务所有限公司
代理人：张法高
更多信息请下载全文后查看。

专利名称：一种智能热回收型新风主机专利类型：实用新型专利
发明人：陈增贵,郭志刚,湛意林,彭小明申请号：CN201820143016.1
申请日：20180129
公开号：CN207990834U
公开日：
20181019
专利内容由知识产权出版社提供
摘要：一种智能热回收型新风主机，它涉及空气净化技术及暖通技术领域，具体涉及一种智能热回收型新风主机。

它包含机体、全热交换芯、排风风机、新风风机、风口、温湿度传感器、PM2.5传感器、高效过滤器、粗效过滤器、控制板、液晶触摸显示屏。

采用上述技术方案后，本实用新型有益效果为：采用高性能的全热交换芯纸，有效提升产品的热回收效率；采用PTFE高效低阻材质的过滤器，并适当增加过滤器的厚度，不仅能高效过滤PM2.5，还能有效延长滤器的使用寿命；且产品内部无串风、漏风等现象，有效换气率高达99%以上；配置智能控制系统、PM2.5以及温湿度传感器，实时监测室内外空气质量，控制系统根据传感器实时反馈的数据，自动调节风量。

申请人：湖南湘光机械模具有限公司
地址：410600 湖南省长沙市宁乡县经济技术开发区车站路
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

专利名称：一种新型液体式新风热回收装置专利类型：实用新型专利
发明人：杜玉吉,王海刚,陈军
申请号：CN201520611697.6
申请日：20150813
公开号：CN205014555U
公开日：
20160203
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型液体式新风热回收装置，包括上溶液槽和下溶液槽，上溶液槽顶部设置有上喷淋装置，上溶液槽中部设置有上填料，上溶液槽底部为上储液层，下溶液槽顶部设置有下喷淋装置，下溶液槽中部设置有下填料，下溶液槽底部为下储液层，下储液层与上喷淋装置之间通过溶液管连接，溶液管上设置溶液泵，上储液层与下喷淋装置之间通过换热器连接，换热器接入冷水或热水。

本实用新型的热回收装置将传统的吸收溶液改为水，避免了吸收溶液对设备的腐蚀。

在夏季引入冷水，为新风降温除湿，冬季引入热水，为新风升温加湿，避免了吸收液的再生过程，节省能源。

申请人：中节能(常州)城市节能研究院有限公司
地址：213000 江苏省常州市新北区汉江路376号
国籍：CN
代理机构：无锡市汇诚永信专利代理事务所(普通合伙)
代理人：张欢勇
更多信息请下载全文后查看。

专利名称：一种具有热回收功能的MAU空调机组专利类型：实用新型专利
发明人：侯东明,王四海,何赞香,齐勉
申请号：CN201921752398.9
申请日：20191018
公开号：CN211400114U
公开日：
20200901
专利内容由知识产权出版社提供
摘要：一种具有热回收功能的MAU空调机组，包括壳体和热回收调节装置，所述壳体内设有水洗喷淋室，所述水洗喷淋室将所述壳体内部左右分隔为预处理区和再处理区，风依次经过所述预处理区、水洗喷淋室和再处理区，所述预处理区内从左到右设有预热盘管和预冷盘管，所述再处理区内从左到右设有再冷盘管和再热盘管，在不改变传统的MAU空调机组的湿热处理设备方案的情况下，通过增加设置热回收调节装置进行管路重组的方式，本实用新型可对新风携带的热能或冷能进行回收再利用，提高了能源利用率，降低能耗。

申请人：广州同方瑞风节能科技股份有限公司
地址：511495 广东省广州市番禺区钟村街汉溪大道东290号保利大都汇3栋办公楼(3栋办公楼)412房
国籍：CN
代理机构：广州凯东知识产权代理有限公司
代理人：李勤辉
更多信息请下载全文后查看。

专利名称：一种空气能热泵热回收独立新风机组专利类型：实用新型专利
发明人：刘振旺,张春来,苏晓和
申请号：CN201920344207.9
申请日：20190318
公开号：CN209655508U
公开日：
20191119
专利内容由知识产权出版社提供
摘要：本实用新型提出一种空气能热泵热回收独立新风机组，包括全热交换器、新风输入通道、排风输入通道、新风系统和排风系统，新风输入通道内设过滤装置，新风系统包括第一热交换器、新风处理装置和新风机，排风系统包括除湿腔、第二热交换器和排风机，除湿腔设高湿排风入口、冷空气入口，除湿腔上部设除湿挡板，冷空气入口通过除湿旁通通道与新风输入通道连接；该空气能热泵热回收独立新风机组不仅可在不影响室内环境温度的情况下，向室内输送清洁新风，且利用全热交换器和第二热交换器可对排风中的能量进行充分回收，在低温环境下，除湿腔可对高湿排风进行除湿后作为第二热交换器的热源，保证第二热交换器和第一热交换器的工作效果。

申请人：天津市亨益空调净化设备有限公司
地址：301707 天津市武清区豆张庄镇来家庄
国籍：CN
更多信息请下载全文后查看。

专利名称：一种热回收调湿型新风机组专利类型：实用新型专利
发明人：林耿程,邱少腾
申请号：CN201920278672.7
申请日：20190305
公开号：CN209857320U
公开日：
20191227
专利内容由知识产权出版社提供
摘要：本实用新型涉及新风机技术领域，更具体地说，涉及一种热回收调湿型新风机组，包括新风机和除湿机；新风机的进风口上安装并连通有新风管道，新风机的排风口上安装并连通有排风管道，排风管道靠近排风口的一端内设置有湿度传感器；除湿机的第一进风端和出风端分别通过第一管道和第二管道连通新风管道，第二进风端上安装并连通有回风管道；新风管道上靠近湿度传感器处设置有第一阀门，第一管道上靠近湿度传感器处设置有第二阀门，所述回风管道上靠近第二进风端的一端上设置有第三阀门；通过在新风机一侧并联设置除湿机,对新风和室内回风处理后的空气进行湿度的深度调节,在一定条件下新风会承担部分室内湿负荷,从而实现室内湿度的主动调节。

申请人：深圳市绿大科技有限公司
地址：518000 广东省深圳市罗湖区桂园街道松园社区宝安南路3083号蔡屋围发展大厦903国籍：CN
代理机构：深圳市惠邦知识产权代理事务所
代理人：殷齐齐
更多信息请下载全文后查看。
