电子线路设计与测试复习题参考答案

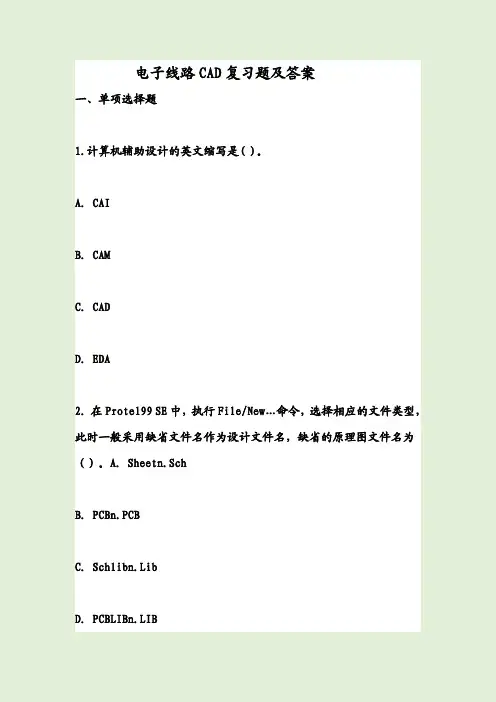

电子线路CAD复习题及答案一、单项选择题1.计算机辅助设计的英文缩写是()。

A．CAIB．CAMC．CADD．EDA2．在Protel99SE中，执行File/New…命令，选择相应的文件类型，此时一般采用缺省文件名作为设计文件名，缺省的原理图文件名为（）。

A．Sheetn.SchB．PCBn.PCBC．Schlibn.LibD．PCBLIBn.LIB3．在“Standard Style”（标准图纸规格）设置框内的“Standard”下拉列表窗内显示了当前正在使用的图纸，缺省时使用英制图纸尺寸中的图号是（）。

A．A4B．LetterC．BD．Legal4．在Protel99SE原理图编辑器中,单击“Design”菜单下的“Options…”命令，在“Sheet Options”标签内单击“Girds”选项框内的“Visible”项即可设置栅格的大小。

缺省值为（）。

A．5B．10C．100D．10005．Protel99SE允许同时使用的机械层个数为（）。

A．2B．3C．4D．56．放置元件操作过程中，调出元件属性的按键是（）。

A．AltB．TabC．ShiftD．Ctrl7．打印PCB印制电路板中Print Scale是打印比例，取值范围在0.1到10之间，缺省时为（）。

A．0.5B．1C．1.5D．28．在编辑原理图过程中，放置I/O端口单击画线工具栏的工具是（）。

A．Place PortB．Place Power PortC．Place PartD．Place Bus9．在Protel99SE原理图编辑器中，画图工具(Drawing Tools)栏内直线形状选择虚线应为（）。

A．SolidB．DashedC．DottedD．Small10．在Protel99SE原理图编辑器中，元器件靠上对齐执行操作命令是（）。

A．Align TopB．Align BottomC．Align LeftD．Align Right11．CAD的英文缩写是（）。

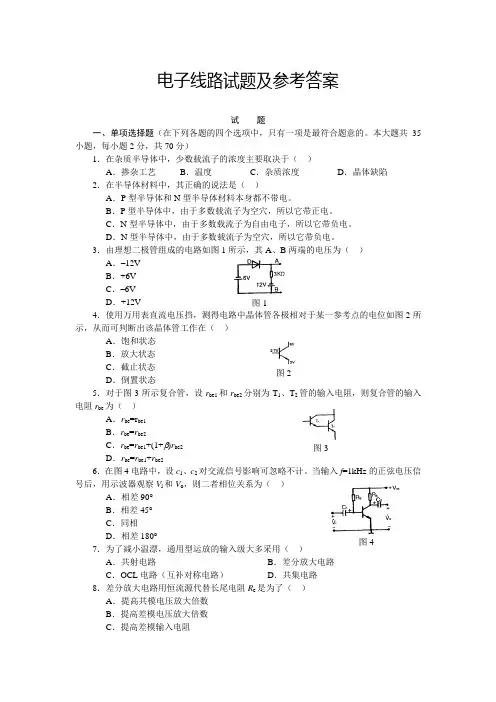

电子线路试题及参考答案试 题一、单项选择题（在下列各题的四个选项中，只有一项是最符合题意的。

本大题共35小题，每小题2分，共70分）1．在杂质半导体中，少数载流子的浓度主要取决于（ ）A ．掺杂工艺B ．温度C ．杂质浓度D ．晶体缺陷2．在半导体材料中，其正确的说法是（ ）A ．P 型半导体和N 型半导体材料本身都不带电。

B ．P 型半导体中，由于多数载流子为空穴，所以它带正电。

C ．N 型半导体中，由于多数载流子为自由电子，所以它带负电。

D ．N 型半导体中，由于多数载流子为空穴，所以它带负电。

3．由理想二极管组成的电路如图1所示，其A 、B 两端的电压为（ ）A ．–12VB ．+6VC ．–6VD ．+12V 4．使用万用表直流电压挡，测得电路中晶体管各极相对于某一参考点的电位如图2所示，从而可判断出该晶体管工作在（ ）A ．饱和状态B ．放大状态C ．截止状态D ．倒置状态5．对于图3所示复合管，设r be1和r be2分别为T 1、T 2管的输入电阻，则复合管的输入电阻r be 为（ ）A ．r be =r be1B ．r be =r be2C ．r be =r be1+(1+ )r be2D ．r be =r be1+r be26．在图4电路中，设c 1、c 2对交流信号影响可忽略不计。

当输入f =1kHz 的正弦电压信号后，用示波器观察V i 和V o ，则二者相位关系为（ ）A ．相差90°B ．相差45°C ．同相D ．相差180° 7．为了减小温漂，通用型运放的输入级大多采用（ ） A ．共射电路 B ．差分放大电路C ．OCL 电路（互补对称电路）D ．共集电路8．差分放大电路用恒流源代替长尾电阻R e 是为了（ ）A ．提高共模电压放大倍数B ．提高差模电压放大倍数C ．提高差模输入电阻图 1图 2 图 3图4D ．提高共模抑制比9．测得放大电路的开路电压放大倍数为6V ，接入2k Ω负载电阻后，其输出电压降为4V ，则此放大器的输出电阻R o 为（ ）A ．R o =1K ΩB ．R o =2K ΩC ．R o =4K ΩD ．R o =6K Ω10．电路如图5所示，设集成电路具有理想的特性，电阻R 2=10K Ω，当R 1的阻值为下列哪种情况时，可以产生较好的正弦波振荡。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________和________。

3、模拟信号是在时间与幅值上________的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类:________和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________有关，而与________无关。

7、将________变成________的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数=49，则其输入电阻rbe=。

17.画放大器的直流通路时应将电容器视为。

18.放大器外接一负载电阻RL 后，输出电阻ro 将 。

19.加法器，R1=Rf=R2=R3=10K Ω,输入电压V1=10mv ，V2=20mv ，V3=30mv ，则输出电压为 。

电子线路试题及答案### 电子线路试题及答案#### 一、选择题（每题2分，共20分）1. 电阻串联时，总电阻值等于各电阻值之和。

这种说法是（）。

- A. 正确- B. 错误2. 一个电路中的电流源可以等效为一个（）。

- A. 电压源- B. 电阻- C. 电容3. 在并联电路中，总电阻的倒数等于各并联电阻的倒数之和。

这种说法是（）。

- A. 正确- B. 错误4. 一个二极管的正向导通电压通常在（）伏特左右。

- A. 0.3- B. 0.7- C. 1.05. 放大电路的基本功能是（）。

- A. 整流- B. 滤波- C. 信号放大#### 二、填空题（每题2分，共20分）1. 在电路中，电源的内阻越小，输出的电流能力越（）。

2. 一个理想电压源的特点是无论负载如何变化，其输出电压保持（）。

3. 欧姆定律的公式是 V = I * R，其中 V 代表（）。

4. 一个电路的功率计算公式是 P = V * I，其中 P 代表（）。

5. 在分压电路中，各电阻的分压与电阻值成（）。

#### 三、简答题（每题10分，共30分）1. 简述整流电路的工作原理及其应用场景。

2. 解释滤波电路的作用，并简述其基本类型。

3. 描述反馈放大电路的基本概念及其优点。

#### 四、计算题（每题15分，共30分）1. 已知一个串联电路中有三个电阻，分别为R1 = 100Ω，R2 = 200Ω，R3 = 300Ω。

求该串联电路的总电阻。

2. 假设有一个并联电路，其中包含两个电阻，R1 = 500Ω 和 R2 = 1000Ω。

求该并联电路的总电阻，并计算当总电压为 10V 时，通过R1 的电流。

3. 给定一个电路，其中包含一个 5V 的理想电压源和一个1000Ω 的电阻。

计算通过电阻的电流，并简述电路的功率。

#### 答案#### 一、选择题1. A2. A3. A4. B5. C#### 二、填空题1. 强2. 恒定3. 电压4. 功率5. 正比#### 三、简答题1. 整流电路将交流电转换为直流电，常用于电源适配器和电池充电器。

电子线路试题及答案 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和 ________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和 ________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为 _______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V C E 一定时， 与之间的关系。

13、作放大作用时，场效应管应工作在 区。

14、 放大电路的静态工作点通常是指_ _、 和_ 。

15、 某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是 _。

16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为 。

《电子线路》考试模拟试题及其参考答案（试卷总分值为100分，考试时间为120分钟，闭卷考试）姓名﹍﹍﹍﹍﹍﹍一、填空题：（每空1分，共30分）1.高频功率放大电路根据静态工作点的位置可分为 , , 等三种。

2．为实现电信号的有效传输，无线电通信通常要进行调制。

常用的模拟调制方式可以分为、和三种。

3．小信号调谐放大器按调谐回路的个数分和。

4．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在类状态。

5．产生正弦波振荡的条件，。

6.无线电波传播速度固定不变，频率越高，波长；频率_ ，波长越长。

7．放大电路直流通路和交流通路画法的要点是：画直流通路时，把视为开路；画交流通路时，把视为短路。

8．调幅的就是用信号去控制，使载波的随大小变化而变化。

9．小信号谐振放大器的主要特点是以作为放大器的交流负载，具有和功能。

10．通常将携带有信息的电信号称为，未调制的高频振荡信号称为，通过调制后的高频振荡信号称为。

11.石英晶体振荡器是利用石英晶体的工作的，其频率稳定度很高，通常可分为和两种。

12．为了有效地实现基极调幅，调制器必须工作在状态，为了有效地实现集电极调幅，调制器必须工作在状态。

二、单项选择题：（每小题2分、共30分）1．石英晶体谐振于fp时，相当于LC回路的（）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象2．丙类高频功率放大器的导通角（）A．360 ° B．180°-360° C．＜180°3．在高频放大器中，多用调谐回路作为负载，其作用不包括（）A．选出有用频率 B．滤除谐波成分 C．阻抗匹配 D．产生新的频率成分4．石英晶体振荡器的主要优点是（）A．容易起振 B．振幅稳定 C．频率稳定度高 D．减小谐波分量5．无线通信系统接收设备中的中放部分采用的是以下哪种电路（）A．调谐放大器 B．谐振功率放大器 C．检波器 D．鉴频器6．振荡器与放大器的区别是（）A．振荡器比放大器电源电压高B．振荡器比放大器失真小C．振荡器无需外加激励信号，放大器需要外加激励信号D．振荡器需要外加激励信号，放大器无需外加激励信号7．在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（）A．NPN型、bec B．NPN型、ebcC．NPN型、ecb D．NPN型、bce8．判断下图是哪一类振荡器（）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式9.晶体三极管作为放大应用时，其极间电压的设置，首先应该保证( )。

一、 填空题1. PN 结具有 单向导电 性能，既加正向电压时PN 结 导通 ，加反向电压时PN 结截止。

2. N 型半导体又称电子型半导体，它主要靠 自由电子 导电。

3.硅二极管导通时的正向压降为 0.7 伏，锗二极管导通时的正向压降为0.3伏。

4. 最常用的半导体材料有 硅 和 锗 。

5. N 型半导体中多数载流子是自由电子_少数载流子是空穴。

6. 三极管具有放大作用的外部条件是发射结正偏、集电结反偏。

7. 放大电路的静态工作点过高，可能引起 饱和 失真，静态工作点过低，可能引起截止 失真。

8. NPN 型晶体三极管工作在放大状态时，三个极中电位最高的是 集电极 极。

PNP 型晶体三极管工作在放大状态时，三个极中电位最高的是发射 极。

9. 三极管的基本联接方式有：共发射极接法、共基极接法 、 共集电极接法 。

10. 场效应晶体管属于 电压 控制器件,场效应管的最大优点是 输入电阻高 。

11. 开启电压0)(>th U GS 的是 N 沟道增强型 场效应管, 开启电压0)(<th U GS 的是 P 沟道增强型 场效应管。

12. 场效应管属于电压控制器件。

场效应管从结构上分成 结型和 绝缘栅型 两大类型 13. 并联反馈的反馈量以电流形式馈入输入回路，和输入电流相比较而产生净输入量。

14. 串联 负反馈能提高放大器的输入电阻， 并联 负反馈能降低放大器的输入电阻。

15. 要从２２０Ｖ交流电源获得稳定度高的直流电压要经过变压器,整流,滤波,稳压。

16. 在整流电路的负载两端并联一只电容，其输出波形脉动的大小，将随着负载 电阻和电容量的增加而 减 小。

17. 逻辑函数F=ABC+A+B+C 的逻辑值为 1 。

18. 二进制数1100转换成十进制是12，十六进制是C 。

20. CMOS 门电路中不用的输入端不允许_悬空通过大电阻接地的输入端相当于低电平。

21. 在“或非”门构成的基本RS 触发器电路中，将___Q=0_____称为触发器的0状态，Q=1称为触发器的1状态，R D = 1，S D =0时其输出为__0____状态。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为 。

18. 放大器外接一负载电阻RL 后，输出电阻ro 将 。

19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为 。

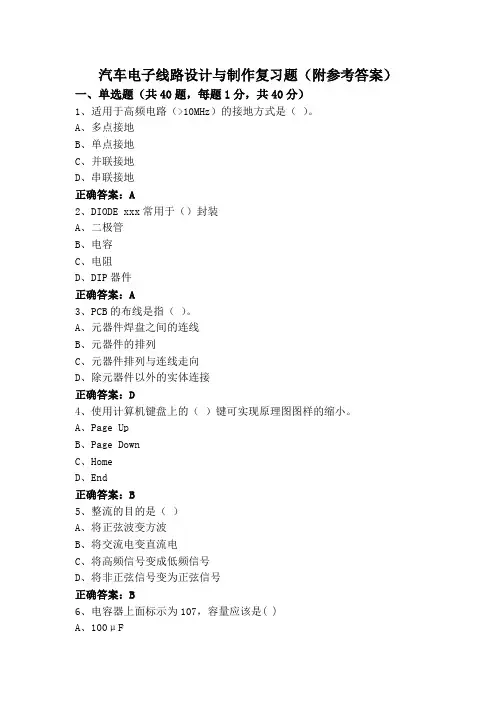

汽车电子线路设计与制作复习题（附参考答案）一、单选题（共40题，每题1分，共40分）1、适用于高频电路（>10MHz）的接地方式是（）。

A、多点接地B、单点接地C、并联接地D、串联接地正确答案：A2、DIODE xxx常用于（）封装A、二极管B、电容C、电阻D、DIP器件正确答案：A3、PCB的布线是指（）。

A、元器件焊盘之间的连线B、元器件的排列C、元器件排列与连线走向D、除元器件以外的实体连接正确答案：D4、使用计算机键盘上的（）键可实现原理图图样的缩小。

A、Page UpB、Page DownC、HomeD、End正确答案：B5、整流的目的是（）A、将正弦波变方波B、将交流电变直流电C、将高频信号变成低频信号D、将非正弦信号变为正弦信号正确答案：B6、电容器上面标示为107，容量应该是( )A、100μFB、1000μFC、10μF正确答案：A7、初始状态的设置有三种途径：“.IC”设置，“.NS”设置和定义元器件属性。

在电路仿真中，如有这三种共存时，在分析中优先考虑的是（）。

A、“.IC”设置B、“.NS”设置C、定义元器件属性D、不清楚正确答案：C8、编辑印制电路板图时，铺铜工具为Place菜单下的( )命令。

A、polygon PlaneB、PartC、WireD、Component正确答案：A9、进行原理图设计，必须启动（）编辑器。

A、PCBB、SchematicC、chematic LibraryD、PCB Library正确答案：B10、下列关于地线设计的原则错误的描述是（）A、接地线构成闭环路B、数字地与模拟地分开C、低频电路的地应尽量采用单点并联接地，实际布线有困难时可部分串联后再并联接地D、高频电路宜采用多点串联接地，地线应短而粗，高频元件周围尽量用栅格状大面积地箔正确答案：A11、应急电源系统英文简写是【】。

A、EPSB、PCBC、DRCD、PLD正确答案：A12、连接器(插座)插件时，连接器底面与板面允许的最大间距为()。

通信电子线路试卷及答案一、填空题（20分）（每空1分）1.丙类功率放大器的三种工作状态为 、 、 。

2.小信号二极管检波器的等效输入电阻≈id R 。

3.实现调频的方法可分为 和 两大类。

4.有一超外差接收机，中频KHz f f f S L I 465=-=，当接收的信号KHz f S 550= 时，中频干扰为 ，镜频干扰是 。

5.载频均为5MHZ 的AM 、DSB 波，其调制信号均为)(104cos 3.0)(3V t t u ⨯=Ωπ，则AM 波的带宽为 ，DSB 波带宽为 。

6.并联型晶体振荡器中的晶体等效为 ；串联型晶体振荡器中的晶体 等效为 。

7. 混频器的输入信号频率为s f ，本振信号频率为L f ，则高中频I f = ，低中频I f = 。

8. 振荡器的起振条件是 ；振荡器的平衡条件 。

9.变容二极管直接调频电路实现线性调频的条件是变容二极管的电容变化系数γ值等于 ，否则会产生非线性失真和 偏移。

10.乘积型鉴相器的两个输入信号1u 、2u 为正交关系，若均为小信号时，则鉴相特性曲线为 ；若均为大信号时，则鉴相特性曲线为 。

二、选择填空题（10分）（每空1分） 1.某电路的输入频谱为Ω±Sω；输出频谱为Ω±I ω，则电路功能为 。

A. 检波B. 变频C. 调幅D. 调频2. 为获得良好的调幅特性，集电极调幅电路应工作于 状态。

A .临界 B .欠压 C .过压 D .弱过压3.相位鉴频器的功能是解调 。

A. 双边带调幅波B.调相波C. 普通调幅波D. 调频波4.利用双耦合回路的相频特性，将调频波变为调幅调频波，然后进行检波，从而实现鉴频的电路是 。

A. 双失谐鉴频器B. 相位鉴频器C. 脉冲均值型鉴频器D. 相移乘法鉴频器5.振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由 值来决定。

A. F A 0B. AFC. AD. F 6.具有抑制寄生调幅能力的鉴频器是 。

电子线路试题及答案要在诺基亚手机上实现一个二进制反向计数器的任务电路。

构形如下其中Vcc=5V, R1=R2=4.7k, R8=1.5k, RL=10k。

a) 试设计线路，运输线路及电路逻辑表，同时给出电路两个端口的电压；要求最大功耗不超过1mW。

[12]b) 试分析和解释当CLK的频率提高到5kHz时，电路逻辑的运输线的延迟怎样变化？[8]a) 设计线路，运输线路及电路逻辑表，给出电路两个端口的电压根据题意，电路需要实现一个二进制反向计数器，即将输入的二进制数逐个递减输出。

根据给定的构形，我们可以进行如下设计。

首先我们需要设计一个递减器，将输入的二进制数减一输出。

根据二进制数减一的原理，我们只需要对输入的二进制数进行取反操作即可。

因此我们可以使用一组异或门实现递减器。

根据构形，我们可以将Vcc和R1连接形成一个电压分压器，用来为电路提供电源电压。

电压分压计算公式为：Vcc' = Vcc * (R2 / (R1 + R2))= 5 * (4.7k / (4.7k + 4.7k))= 2.5V根据题目要求，电路的两个端口的电压为2.5V，即V1 = V2 = 2.5V。

接下来，我们需要根据递减器的输出设计一个可以实现递减功能的线路。

根据递减器的输出，我们可以将递减器的输出和一个与门相连，使得当递减器的输出为1时，与门的输出为1。

根据题目要求，电路的最大功耗不超过1mW。

我们可以通过计算电路的功耗来验证是否满足要求。

电路的功耗计算公式为：P = Vcc * I= Vcc * (Vcc / RL)= 2.5 * (2.5 / 10k)= 0.625mW由计算可知，电路的功耗为0.625mW，小于1mW，因此满足要求。

b) 分析和解释当CLK的频率提高到5kHz时，电路逻辑的运输线的延迟怎样变化？当CLK的频率提高到5kHz时，电路逻辑的运输线的延迟会有所增加。

这是因为，高频率的信号在传输过程中会受到一些信号衰减和传播延迟的影响，从而导致延迟的增加。

一. 电路如图P2.4（a）所示，图（b）是晶体管的输出特性，静态时U B E Q ＝0.7V。

利用图解法分别求出R L＝∞和R L＝3kΩ时的静态工作点和最大不失真输出电压U o m（有效值）。

图P2.4解：空载时：I B Q＝20μA，I C Q＝2mA，U C E Q＝6V；最大不失真输出电压峰值约为5.3V，有效值约为3.75V。

带载时：I B Q＝20μA，I C Q＝2mA，U C E Q＝3V；最大不失真输出电压峰值约为2.3V，有效值约为1.63V。

如解图P2.4所示。

解图P2.4二.在图P2.5所示电路中，已知晶体管的β＝80，r b e ＝1k Ω，iU ＝20mV ；静态时U B E Q ＝0.7V ，U C E Q ＝4V ，I B Q ＝20μA 。

判断下列结论是否正确，凡对的在括号内打“√”，否则打“×”。

图P 2.5（1）200102043-=⨯-=-uA （ ） （2）71.57.04-≈-=uA （ ） （3）4001580-=⨯-=u A （ ） （4）20015.280-=⨯-=uA （ ） （5）Ω=Ω=k 1k )2020(i R （ ） （6） Ω=Ω=k 35k )02.07.0(i R （ ）（7）Ω≈k 3i R （ ） （8）Ω≈k 1i R （ ）（9）Ω≈k 5o R （ ） （10）Ω≈k 5.2o R （ ）（11）s U ≈20mV ( ) （12）sU ≈60mV ( )解：（1）× （2）× （3）× （4）√ （5）× （6）× （7）× （8）√ （9）√ （10）× （11）× （12）√ 三. 电路如图P2.6所示，已知晶体管β＝50，在下列情况下，用直流电压表测晶体管的集电极电位，应分别为多少？设V C C ＝12V ，晶体管饱和管压降U C E S ＝0.5V 。

电子线路试题及答案一、选择题（每题2分，共20分）1. 在电路中，电流的参考方向与实际方向相反时，电流的值为：A. 正值B. 负值C. 零D. 无法确定2. 欧姆定律表达式为：A. V = IRB. V = IR + V0C. I = V/RD. R = V/I3. 一个电路的总电阻为10Ω，当并联一个5Ω的电阻后，总电阻将：A. 增加B. 减小C. 保持不变D. 无法确定4. 电容元件在直流电路中相当于：A. 开路B. 短路C. 电阻D. 电感5. 正弦波信号的频率为50Hz，其周期为：A. 0.01秒B. 0.02秒C. 0.1秒D. 1秒二、填空题（每空2分，共20分）6. 根据基尔霍夫电压定律，一个闭合电路中，沿任一闭合路径的电压之和等于______。

7. 串联电路中，总电阻等于各个分电阻的______。

8. 电感元件在交流电路中会产生______。

9. 理想电容元件的电流与电压相位差为______。

10. 一个电路的功率因数是______与有功功率的比值。

三、简答题（每题10分，共30分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。

12. 什么是戴维南定理？它在电路分析中有何应用？13. 说明什么是谐振频率，并解释LC谐振电路的工作过程。

四、计算题（每题15分，共30分）14. 给定一个由三个电阻串联组成的电路，R1=100Ω，R2=200Ω，R3=300Ω，求电路的总电阻。

15. 一个RLC串联电路，R=1000Ω，L=100mH，C=10μF，信号频率为50Hz，求电路的阻抗和相位角。

电子线路试题答案一、选择题1. B（负值）2. A（V = IR）3. B（减小）4. A（开路）5. B（0.02秒）二、填空题6. 零7. 总和8. 感抗9. -90度10. 视在功率三、简答题11. 叠加定理是指在一个线性电路中，任何一条支路的电压或电流都可以看作是由电路中每一个独立电源单独作用时在该支路产生的电压或电流的代数和。

四、名词解释1．ERC和DRC2．PCB编辑器中的丝印层3．文件复制4．网络表5．静态工作点分析6．CAD和CAM7．Electrical Grid8．原理图I/O端口9．元件封装图10．PCB编辑器中的禁止布线层11．原理图总线12．覆铜板13．网络标号14．直流扫描分析15．瞬态特性分析五、简答题1. 简要说明为什么要锁定栅格？2. 简要说明元件放置操作过程。

3．简述删除单个对象的操作方法。

4．印制电路板有哪些种类？简述它们的特点。

5．简述从电原理图中抽取网络表文件的操作过程？6．设置自动布线时布线参数有哪些？7．试列出画线工具栏内的5种常用工具。

8．简述放置网络标号的操作过程。

9．试列出画图工具栏内的5种常用工具。

10．在PCB布线或连线前元件引脚焊盘有何要求并简述操作方法？11．简述Protel99 SE PCB编辑器中的信号层（Signal layers）12．简述在PCB布局时元件间距的设置原则？13.原理图编辑器Design\Option…中可以设置哪些内容？14．简述放置网络标号的操作过程。

15．在PCB上设置跨接线时，应遵循哪些原则？16．简述修改对象属性的操作方法17．简述PCB中放置元件封装图的操作过程？18．简述为什么要进行手工预布线。

六、论述题1．试述电路板上元件排列方式的特点。

2．试述PCB设计操作流程。

3．试论述印制板的种类及结构。

四、名词解释（1 ERC: 原理图的电气检查DRC: PCB设计规则检查2 通过丝网印刷方式将元件外形、序号以及其他说明性文字印制在元件面或焊锡面上，以方便电路板生产过程的插件（包括表面封装元件的贴片）以及日后产口的维修操作。

丝印层一般放在顶层（Top Overlayer）。

3机械层没有电气特性，主要用于放置电路板上一些关键部位的注标尺寸信息、印制板边框以及电路板生产过程中所需的对准孔，允许同时使用4个机械层，常用1～2个机械层，对准孔、印制板边框等放在机械层4，而注标尺寸、注释文字等放在机械层1内。

电子线路试题及答案 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和 ________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和 ________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为 _______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V C E 一定时， 与之间的关系。

13、作放大作用时，场效应管应工作在 区。

14、 放大电路的静态工作点通常是指_ _、 和_ 。

15、 某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是 _。

16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为 。

电子线路设计、测试与实验试题及答案电子技术基础测试实验模拟试卷电子线路设计、测试与实验试题（1.5小时）一、元器件与仪器操作简答题（共10分）1．有一个5环电阻，色环排列是红黄黑红棕，该电阻阻值为（可不要求）__；有一个瓷片电容上标注333，该电容的电容量为__0.033______µF。

（2分）2．选数字万用表量程为200Ω档位，测量某电阻时，其数字显示屏最左边显示1，说明什么问题？（1分）答：该待测电阻的阻值大于200Ω。

3．信号发生器面板上的OFFSET旋钮有何作用？为了得到频率为500Hz，幅值为1V的正方波，如何在示波器的观察下设置和调节信号发生器？（2分）答：信号发生器面板上的OFFSET旋钮对输入信号叠加一个直流偏置电压。

（1分）在信号发生器面板上设置频率为500Hz，峰峰值为1V的方波（1分），然后在示波器的观察下顺时针调节信号发生器面板上的OFFSET旋钮，使之输出正方波。

4．用示波器的CH1通道测试波形时（CH2悬空），应如何设置示波器才能观察到稳定的波形？（2分）答：（1）触发信源选CH1；（1分）（2）触发电平选为CH1信号变化范围之内。

（1分）不能使用autoset5．当示波器CH1、CH2两通道的探针悬空时，在示波器屏幕上可以观察到有50Hz的小幅正弦信号，试说明产生这种现象的原因。

（1分）答：220V50Hz的市电通过示波器探测感应到示波器的输入端，测得的信号就是这个感应信号（工频信号；交流电）。

6．信号发生器输出峰峰值为1V，直接连到示波器的CH1通道观察时峰峰值为10V，为什么？（1分）答：示波器CH1通道的倍程设置为10X。

7．在做三极管共射极放大电路实验中，当用示波器测试输入信号（由信号发生器产生）时，发现该信号为方波，但信号发生器的“函数信号输出”指示灯指示的是正弦信号，另外信号频率可调，在直流耦合下显示幅值为5V的正方波，试说明产生这种现象的原因。
