笔记本电脑起动过程和如何根据电流表指针判断故障当按下电源开关，如供电系统正常（3.3V和5V和CPU供电正常输出），电源芯片就会产生出PG（电源好）信号分别送往南北桥和CPU。
当南桥接收到PG信号后，就会产生出两路时钟控制信号PCISTOP 和CPUSTOP送往时钟电路，时钟电路产生出的时钟信号，其中一路PCI时钟送往南桥，当南桥收到接到时钟信号后，就会产生出两路复位信号：PCIREST（信号复位）和DRVREST（设备复位）去复位主板上的各部分电路，其中一路PCIREST去复位北桥，当北板收到复位信号后，就会产生出CPUREST去复位CPU，当CPU收到复位信号后（这时CPU供电，时钟复位条件都具备了），标志着这台机器的硬起动过程已经完成，接下来将进行软起动。
3 H2 `1 e. K. PCPU执行POST指令的过程：1：检测一二级缓存和南北桥的完整性2：检测640K基本内存是否完好3：检测显卡，查找显卡的BIOS，并调用它们的初始化相关设备4：查找其它设备的BIOS,并调用它们的初始化代码,初始化相关设备。
5：查找完其它设备的BIOS后，系统BIOS将显示自己的启动画面，并开始检测扩展内存并赋予相应地址。
6：检测一些标准设备，包括硬盘，光驱，串口，并口，软驱等。
7：标准设备检测完后，系统内部的支持即插即用代码将开始检测和配置系统中的即插即用设备，并为这些设备分配中断地址，DMA通道和I/O端口等资源。
8：所有硬件检测完后，并都分配了中断地址，也就是所有的硬件建立起了一个硬件系统，这时将生成一个“ESCD”文件（是系统BIOS 用来与操作系统交换硬件配置信息的一种手段，这些数据存在CMOS 中），CPU会把生成的ESCD和上次的ESCD进行比较，发现差别时，会更新ESCD中的数据。
9：ESCD更新后，CPU也就把POST和中断服务程序执行完毕，接着将进行系统的自举程序。

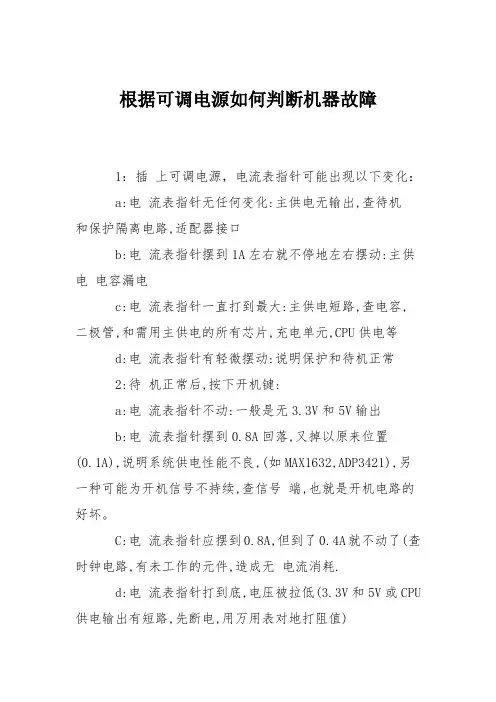

使用可调电源如何判断机器故障1：插上可调电源，电流表指针可能出现以下变化：a:电流表指针无任何变化:主供电无输出,查待机和保护隔离电路,适配器接口b:电流表指针摆到1A左右就不停地左右摆动:主供电电容漏电;c:电流表指针一直打到最大:主供电短路,查电容,二极管,和需用主供电的所有芯片,充电单元,CPU供电等d:电流表指针有轻微摆动:说明保护和待机正常' L: g, _& E! g4 ^2:待机正常后,按下开机键:0 y/ w- p }% q1 D( S, y1 na:电流表指针不动:一般是无3.3V和5V输出b:电流表指针摆到0.8A回落,又掉以原来位置(0.1A),说明系统供电性能不良,(如MAX1632,ADP3421),另一种可能为开机信号不持续,查信号端,也就是开机电路的好坏。
+ J6 v5 i0 ]6 p# v$ RC:电流表指针应摆到0.8A,但到了0.4A就不动了(查时钟电路,有未工作的元件,造成无电流消耗., r$ h# V) {+ k- U% A/ ld:电流表指针打到底,电压被拉低(3.3V和5V或CPU供电输出有短路,先断电,用万用表对地打阻值)e:电流表指针打到0.8A处不动了(硬起动正常,上面说的第一步自检没过)f:电流表指针打到0.8A后,摆动了一下就不动了(基本内存未过或第一步自检中有坏件)g:电流表指针打到0.8A后,摆动了两下就不动了(内存或显卡坏)h:电流表指针打到0.8A后,摆动了三下,机器依然不亮(显卡坏或屏部分未工作,外接显示器试试)笔记本电脑维修标准教程本节讲解可调电源的工作原理，如何使用可调电源来判断笔记本的故障，针对可调电源电流的不同显示来确定故障部位。
根据可调电源的电流判断故障的范围，比较直观、迅速，但是需要注意的问题是影响电流大小的因素很多，如开路、断路，需要结合故障现象和实际测量来准确判断故障部位，不能被一些假象迷惑。
1.1 可调电源1可调电源的种类（1）额定输出电压电流：可调电源有10V/2A、20V/3A和30V/5A 等多种，对于维修笔记本来的可调电源30V/5A 的就足够了。
（2）可调电源根据显示不同可以分为数字式和指针式两种，数字式可调电源测量更精确，但指针式可调电源也能满足测量的要求，很多维修高手也是采用指针式可调电源。
2可调电源的工作原理：可调电源在的输出端并联一只电压表和串联一只电流表，可以同时观察输出电压和输出电流，同时可调电源的输出电压是可以根据需要进行调整，输出电流是随负载使用而变化的，电流值为笔记本的整机电流值。
在可调电源内部还设有保护电路，当负载的电流增加到一定范围时内部电路会自动切断输出，有些可调电源可以自已设定电流的最大范围，当超过这个范围，会自动切断电源，从而保护笔记本不被电流过大而烧毁更多的元件。
1.2 可调电源在笔记本维修中的应用笔记本在启动的时候，是按照一定的工作顺序，依次启动单元电路，因此在启动过程中，由于启动的设备不断增加，电流也会不断增加，当所有设备启动完毕，电流稳定到一定的值，所以，我们可以通过可调电源的电流值，推断笔记本开机时启动了哪些设备，或启动到了哪一步，从而准确的判断笔记本的故障部位。

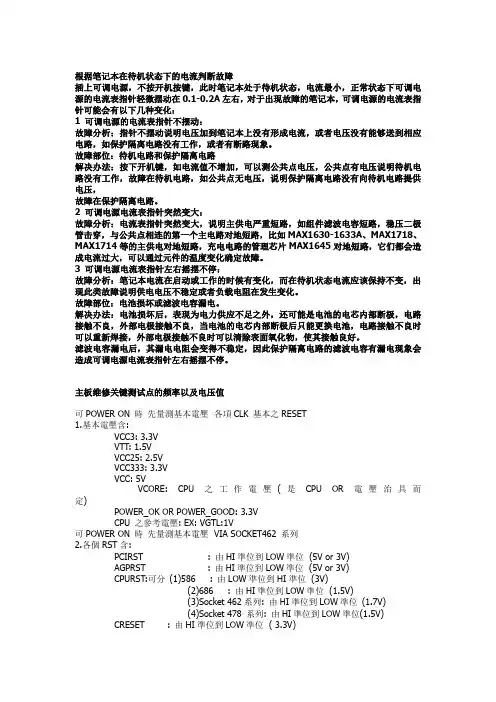

1.2.1 根据笔记本在待机状态下的电流判断故障插上可调电源，不按开机按键，此时笔记本处于待机状态，电流最小，正常状态下可调电源的电流表指针轻微摆动在0.1-0.2A左右，对于出现故障的笔记本，可调电源的电流表指针可能会有以下几种变化：1可调电源的电流表指针不摆动：故障分析：指针不摆动说明电压加到笔记本上没有形成电流，或者电压没有能够送到相应电路，如保护隔离电路没有工作，或者有断路现象。
故障部位：待机电路和保护隔离电路解决办法：按下开机键，如电流值不增加，可以测公共点电压，公共点有电压说明待机电路没有工作，故障在待机电路，如公共点无电压，说明保护隔离电路没有向待机电路提供电压，故障在保护隔离电路。
2可调电源电流表指针突然变大：故障分析：电流表指针突然变大，说明主供电严重短路，如组件滤波电容短路，稳压二极管击穿，与公共点相连的第一个主电路对地短路，比如MAX1630-1633A、MAX1718、MAX1714等的主供电对地短路，充电电路的管理芯片MAX1645 对地短路，它们都会造成电流过大，可以通过元件的温度变化确定故障。
3可调电源电流表指针左右摇摆不停：故障分析：笔记本电流在启动或工作的时候有变化，而在待机状态电流应该保持不变，出现此类故障说明供电电压不稳定或者负载电阻在发生变化。
故障部位：电池损坏或滤波电容漏电。
解决办法：电池损坏后，表现为电力供应不足之外，还可能是电池的电芯内部断极，电路接触不良，外部电极接触不良，当电池的电芯内部断极后只能更换电池，电路接触不良时可以重新焊接，外部电极接触不良时可以清除表面氧化物，使其接触良好。
滤波电容漏电后，其漏电电阻会变得不稳定，因此保护隔离电路的滤波电容有漏电现象会造成可调电源电流表指针左右摇摆不停。
1.2.2根据笔记本在开机状态下的电流判断故障按下开机键后，启动笔记本，根据可调电源电流表指针可以初步判断故障范围。
1可调电源电流表指针不摆动故障分析：电流表指针不摆动说明系统单元电路没有工作或无+3.3V、+5V 电压输入，由于笔记本有多个系统单元电路，同时损坏的可能性很小，当系统单元电路不工作，一般是它们共用的控制信号不正常引起的。
故障部位：待机电路损坏或单元电路的控制电路没有工作。
解决办法：可以测量系统单元电路的电源电压是否正常，也可以通过测量开机键的引脚是否为高电平（测量比较方便，并且易于查找），无则为待机电路没有电压输入到系统单元电路，因此可能是待机电路损坏。
系统系统单元电路的控制信号，不正常造成其不能工作，需要检测相应的控制信号。
2开机掉电开机掉电是指开机后可调电源电流表指针摆到正常的0.6A～1A 处，但马上掉回到指针原来的位置。
故障分析：可调电源电流表指针能向右摆动，说明启动有效，后又掉下来说明不能保持，而在启动的时候电流能达到正常值，说明硬启动正常，一般不是由于保护造成的，可能的原因就是性能不稳定造成的。
故障部位：.电源管理芯片或控制信号被中断解决办法：检查电源管理电路的3.3V、5V 电压是否正常，如不正常，检查其电源供给电路和控制信号是否正常，请参阅“电源管理电路”的维修。
如果控制信号突然中断，故障往往是开机电路输出的信号不持续，请参阅“开机电路”的维修。
3不能完成硬启动可调电源的电流表指针摆到0.6-0.8A 就停止上升了。
故障分析：可调电源的电流表指针能摆到0.6-0.8A，说明启动基本正常，但是启动没有完全完成，造成这种致命错误，是由于关键电路没有工作，启动不能继续进行。
故障部位：时钟电路和CPU没有工作。
解决办法：检查CPU 的工作条件，如核心电压是否正常、复位信号、时钟信号设备准备好信号是否正常。
检查时钟电路否正常，时钟电路的供电是否正常，引脚电压值是否正常，晶体振荡器、晶体旁边的电容、时钟芯片、时钟芯片周边的外围元件是否正常。
4电流过大故障分析：开机后可调电源的电流表指针偏转角度过大，或者到了最右边，说明电流过大，负载有短路故障。
故障部位：3.3V、5V 的负载短路或CPU供电电路短路，以及其他大电流元件短路。
解决办法：CPU的电路对地短路也会造成3.3V，5V保护造成电流表打底。
测量方法：此类故障通电时间要短，避免烧毁更多元件，或者烧毁PCB 板，甚至造成不可修复的故障。
λ先采用电阻法测量电源的对地电阻，判断负载是否短路，然后逐一查找断路的元件。
λ如果电阻法不能准确判断故障范围，可以采用电流法，这样可以准确查出是哪一条线路出现短路，逐步缩小故障范围，直到查出故障。
λ也可以利用电压法，测量3.3V、5V或CPU供电，判断故障范围。
λ有时利用触摸法，也能快速找到损坏的元件。
5可调电源的电流表指针停在0.8A处不动或摆动一下就停住了笔记本的整机电流能达到0.8A，表示笔记本的硬启动完成，已经向主板全面供电，但不能进入软启动的第一步（检查CPU或BIOS），即CPU在执行POST 程序的过程中的第一步自检不过，不能通过自检，因此POST 程序就停止了，故障在软启动相关的电路，如CPU、CPU 缓存、南桥、北桥、BIOS或时钟电路，经常是由于CPU或BIOS相关电路引起的故障，有时南桥、北桥的供电也会造成不能软启动，少数是时钟电路不正常引起的。
6可调电源电流表指针到0.8A 处摆动二下就停住了。
可调电源电流表指针能摆动到0.8A 处，同样说明硬启动正常，能摆动二下说明软启动的第一步正常的，CPU 在执行POST 程序时在进行第二步的时候出现故障（内存检查），不能通过自检，因此POST 程序就停止了，因此需要检查内存条和内存相关电路，如内存的工作电压、复位信号和时钟信号等，造成该故障常由于内存条损坏或接触不良引起的。
