电空接触器的拆装操作规程正式版

2023年电空接触器的拆装操作规程拆装操作规程一、引言2023年电空接触器的拆装操作规程旨在确保拆装过程的安全性和有效性，避免可能出现的故障和事故，保障人员和设备的安全。

本规程适用于电空接触器的常规拆装操作，包括不同型号的接触器。

二、操作前准备1. 确保设备处于停止状态，并断开电源。

2. 准备相关工具和设备，如螺丝刀、扳手、绝缘手套等。

3. 检查操作区域是否清洁，排除杂物和危险物品。

三、拆卸操作1. 制定拆卸计划，包括拆卸顺序和步骤。

2. 根据安全要求佩戴绝缘手套和护目镜。

3. 使用螺丝刀或扳手逆时针拧下固定螺丝。

4. 将连接线拆开，使用标签或拍照记录连接的位置和顺序。

5. 检查接触器表面是否有裂纹、变形或其他损坏情况。

如有，应先修复或更换。

6. 使用合适工具，轻轻拆下接触器，注意不要对接触器本身施加过大力量。

四、安装操作1. 检查安装区域是否符合接触器的要求，如尺寸、连接方式等。

2. 使用清洁的布料或棉纱擦拭安装区域，确保表面光洁。

3. 将接触器放置在安装位置上，按照标签或照片的记录连接线。

4. 轻轻旋紧螺母或螺丝，确保接触器稳固固定。

5. 检查连接线的接触是否良好，没有松动或氧化情况。

6. 操作完成后，整理工具和设备，清理工作区域。

五、注意事项1. 操作过程中应注意安全，佩戴合适的防护用品，避免受伤。

2. 在拆卸和安装过程中，尽量避免对接触器进行过大力量的施加，防止损坏。

3. 确保操作区域清洁整齐，避免杂物和危险物品对操作带来影响。

4. 在拆卸之前，应先对接触器进行检查，如有损坏应及时修复或更换。

5. 操作人员应熟悉接触器的结构和工作原理，并按照操作规程进行操作。

6. 若遇到操作不熟练或遇到困难的情况，应停止操作并寻求专业人员的帮助。

7. 完成拆装操作后，应对设备和工具进行清理和整理，保持工作区域的干净整洁。

六、故障排除1. 若在安装后出现故障或异常，应先检查连接线是否正确连接和紧固。

2. 如果连接线正常，则应对接触器的工作状态进行检查和维修。

电容接触器更换作业指导书 1 更换前准备工作 使用工具及物品见表1。

表1 使用工具及物品
项 目 名 称
规
格 数 量
更换物品
电容接触器
LC1-DMK11
M7C
1个 更换工具
梅花端子起
2×150 1把 平口端子起 6×125 1把 万用表
1块
2更换工序
2.1断开主空开（QF1.2）。

如果曾经进入测试程序一定要确认已经退出。

用短接线对电容放电，3个触点都要放电。

验明无电压后方可工作。

图27：
2.2拆下接触器线圈接线和电路接线，记准线序，取下接触器。

2.3安装新接触器，接线。

2.4测试正常后恢复机组。

3安装及安全注意事项
表3 更换及安全注意事项
地点注意事项
1、必须佩戴安全帽，绝缘鞋和绝缘手套
塔架底部
2、做好防触电措施。

电空接触器的拆装操作规程电空接触器是一种常见的电气元件，在各种设备中都有应用。

在设备维修中需要进行拆装，因此需要了解电空接触器的拆装操作规程。

一、安全注意事项1.在操作前，必须断开电源并确认电源已经断开，以免发生触电事故；2.若需要在高温或高压环境下操作，必须做好个人防护措施，如穿戴绝缘手套和靴子；3.在操作前，需要熟悉相应的操作规程和注意事项；4.在拆装过程中，禁止使用工具损坏接触器表面。

二、拆装准备工作1.准备必要的工具和设备，如螺丝刀、扳手、电源接入电缆等；2.清理工作区域，确保工作区域清洁整洁，并避免灰尘和杂物进入拆卸的接触器内部；3.备份重要的设备数据和配置，以免数据丢失；4.在进行拆装操作之前，确认设备已经停止运行，并且已经断电。

三、拆卸步骤1.在电源完全断电后，使用螺丝刀拧掉接触器的上盖板；2.检查上盖板内部的情况，确认有无明显的积尘和其他杂物；3.使用扳手或螺丝刀松动接触器内部的固定螺丝，将接触器主体取下；4.从接触器主体上，取下各个接线端，确保每个端口都已拆卸。

四、安装步骤1.清理接触器主体的表面，并确认表面无杂物；2.确认接线端的颜色和数字标记，并将接线端正确地插入对应接口；3.确认接线端连接无误后，将接触器主体放在设备的相应位置；4.使用螺丝刀将接触器主体固定螺丝旋紧；5.将盖板固定在接触器主体顶部。

五、测试和验收1.在重新安装接触器后，应进行测试以确认连接和装置都已正确安装；2.测试的过程中，应确定接触器正常工作，连接无误，并且装置正常运行；3.若测试未发现问题，则可以将电源重新接入，并测试整个系统是否正常工作。

以上就是电空接触器的拆装操作规程，希望对大家有所帮助。

在进行拆装操作时，务必遵循安全规范，以避免意外事故的发生。

在测试和验证后，可以确保接触器已经安装正确，设备处于正常工作状态。

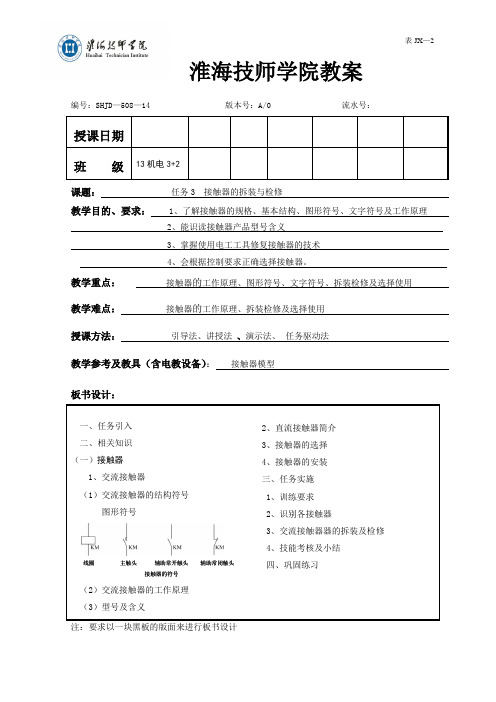

表JX —2淮海技师学院教案编号：SHJD —508—14 版本号：A/0 流水号：课题： 任务3 接触器的拆装与检修教学目的、要求： 1、了解接触器的规格、基本结构、图形符号、文字符号及工作原理2、能识读接触器产品型号含义3、掌握使用电工工具修复接触器的技术4、会根据控制要求正确选择接触器。

教学重点： 接触器的工作原理、图形符号、文字符号、拆装检修及选择使用教学难点： 接触器的工作原理、拆装检修及选择使用授课方法： 引导法、讲授法 、演示法、任务驱动法 教学参考及教具（含电教设备）： 接触器模型 板书设计：一、任务引入 二、相关知识 （一）接触器1、交流接触器（1）交流接触器的结构符号 图形符号线圈主触头辅助常开触头辅助常闭触头接触器的符号（2）交流接触器的工作原理 （3）型号及含义2、直流接触器简介3、接触器的选择4、接触器的安装 三、任务实施 1、训练要求 2、识别各接触器3、交流接触器器的拆装及检修4、技能考核及小结四、巩固练习注：要求以一块黑板的版面来进行板书设计教 案 纸CJX1CJ10（CJT1）系列CJ20系列CJ40系列（3TB 、3TF ）系列常用交流接触器、交流接触器触点压力弹簧片辅助常辅助常灭弧罩主触点反作用弹簧线圈短路环静铁心弹簧动铁心开触点闭触点交流接触器的结构短路环接触器的触头按接触情况可分为点接触式、线接触式和面接触式触头的三种接触形式点接触线接触面接触按触头的结构形式可分为桥式触头和指形触头两种。

触头压触头压指形触头双断点桥式触头触头的结构形式静触头动触头力弹簧力弹簧主触头——通断电流较大的主电路，一般由三对常开触头组成。

辅助触头——通断较小电流的控制电路，一般由两对常开和两对常闭触头组成。

常开和常闭——指电磁系统未通电动作前触头的状态。

当线圈通电时，常闭触头先断开，常开触头随后闭合，中间有一个很短的时间差。

当线圈断电后，常开触头先恢复断开，随后常闭触头恢复闭合，中间也存在一个很短的时间差。

教案--接触器的拆装第一篇：教案--接触器的拆装公开课教案学科电力拖动控制线路与技能训练执教者zzzz授课班级11高职数控（2）教学课题接触器的拆装与检测课型理实一体本课题教时数：本教时为第课时上课日期 10月 10日第 3节教学目标：了解接触器的分类和发展方向；掌握接触器的结构和工作原理；3.掌握交流接触器的拆装与检测。

教学重点、难点：掌握交流接触器的拆卸、组装与检测教学方法与手段：引导教学法、兴趣教学法、激励教学法、分组讨论法教学过程：教师活动学生活动设计意图复习：接触器的结构？接触器的工作原理？接触器的图形符号和文字符号是什么？导入：在实际电路中，观察接触器通电和失电后的变化，感性认识交流接触器的工作过程。

回答相应问题。

（听到、看到及归纳）（158设备中，接触器控制电机运行）新授：一、拆装前准备工作1.工具检查1把十字螺丝刀，一个万用表，一支笔，一本本子2.器件一个型号为JZX2-12的接触器3.如何正确拆装一个器件（视频）注意拆下的元件的摆放顺序。

（视频展示拆装）4.如何用万用表检测触点的好坏，以及检测线圈的好坏？二、训练内容（一）1、按规定拆解交流接触器，仔细保留好各个零部件和螺钉。

并要求学生把交流接触器相应的元件整理到表格中、并分析各元件的主要功能，并能够检测元件是否良好。

（1）卸下灭弧罩问题1：灭弧罩有几个部分构成？按顺序摆放整齐。

问题2：辅助常开触点和辅助常闭触点如何检测是否良好？（2）拉紧主触头定位弹簧夹，将主触头侧转45度后，取下主触头。

（3）用手按压底盖板，并拧开螺钉（4）取出动铁心和取出反作用弹簧问题1：动铁心的作用是什么？问题2：反作用弹簧的作用是什么？问题3：如何检验动铁心、反作用弹簧的好坏？（5）取出线圈问题1：线圈的作用是什么？问题2：如何用万用表检测线圈的阻值？（填表）（6）取出静铁心和缓冲弹簧问题1：静铁心是不是整块的铁？为什么？2、按表格的要求，把各个部件整齐的摆放在相应的空格内。

电空接触器的拆装操作规程1. 操作前的准备工作在进行电空接触器的拆装操作之前，首先需要进行以下准备工作：1.1 停电操作：确保在进行拆装操作之前，相关电路已经被切断电源，以确保工作安全。

1.2 安全措施：佩戴绝缘手套，确保自身安全。

1.3 工具准备：准备好所需的工具，如扳手、螺丝刀等。

2. 拆卸操作2.1 定位和标记：在开始拆卸之前，对接触器进行定位和标记，确保重新安装时能够正确对位。

2.2 拆卸外壳：使用螺丝刀或扳手，拧下接触器外壳上的螺丝，并将外壳取下。

2.3 拆卸触点：根据接触器结构的不同，使用相应的工具拆卸触点。

一般情况下，需要拧下触点所固定的螺丝，并将触点取下。

2.4 拆卸线缆：将与接触器相连接的线缆拆卸下来，注意标记好每根线缆的位置和连接方式。

2.5 检查和清洗：在拆卸完成后，检查接触器的各个部件是否有损坏或磨损的情况，并使用清洁布清洗接触器的各个部分，确保其清洁、无尘。

3. 维修或更换部件3.1 损坏部件的识别：在拆卸操作的过程中，对接触器的各个部件进行仔细检查，识别出哪些部件存在损坏或需要更换的情况。

3.2 维修或更换：根据损坏部件的种类，选择相应的维修或更换方法。

如需要更换触点，则可以采用拧下原触点，并安装新触点的方式进行更换。

4. 安装操作4.1 检查部件：在安装之前，检查已经维修或更换的部件是否正确、完好。

4.2 连接线缆：按照之前的标记信息，将线缆连接到接触器上，并确保连接稳固。

4.3 安装外壳：将接触器外壳与接触器本体对位，使用螺丝刀或扳手将外壳螺丝紧固，确保接触器外壳安装牢固。

5. 测试和验收5.1 通电测试：在安装完成后，进行通电测试，检查接触器的工作状态和功能是否正常。

5.2 功能验收：根据使用要求，进行相应的功能验收，确保接触器的性能指标符合要求。

6. 注意事项6.1 安全操作：在整个拆装过程中，要注意安全操作，佩戴绝缘手套，并确保电路已切断电源。

6.2 钣金面板破损：在拆卸接触器外壳的时候，要特别注意不要损坏钣金面板。

交流接触器的拆装步骤嘿，咱今儿个就来聊聊交流接触器的拆装步骤。

你可别小瞧了这玩意儿，它在好多电路里可都是顶梁柱呢！先来说说拆的事儿。

就好比拆一个小城堡，得有顺序，不能乱了套。

你得先把电源断掉，这就像是给城堡断了粮，没电了它就乖乖听话啦。

然后呢，找到那些固定接触器的螺丝，就像找到城堡的关键支撑点一样。

把螺丝一个个拧下来，这时候接触器就有点松动啦。

轻轻一拿，嘿，就把它从它的老窝给请出来了。

接下来就是装啦。

这就跟搭积木似的，得细心点儿。

先把接触器放好位置，就像给积木找个合适的地儿。

然后把螺丝给拧回去，可别拧太紧咯，太紧了容易把接触器给弄疼了，也别太松了，松了它可就不老实啦。

再把线接好，这线就好比是积木之间的连接纽带，得接得稳稳当当的。

你想想，要是没按步骤来，那会咋样？那不就乱套啦！就跟你搭积木不按顺序来，最后肯定搭不起来呀。

这交流接触器也是一样的道理。

还有啊，拆装的时候可得小心点，别把它给磕了碰了。

它也是有脾气的呢，要是把它弄不高兴了，它发起脾气来，那电路可就出问题啦。

咱平时生活里好多电器设备都有交流接触器的影子呢。

你家里的空调、冰箱说不定都靠它在工作呢。

所以学会拆装它，那用处可大了去了。

哎呀，说了这么多，其实就是想告诉你，交流接触器的拆装虽然看起来有点麻烦，但只要你有耐心，一步一步来，肯定能搞定。

就像走路一样，一步一个脚印，总能走到目的地。

你说是不是这个理儿？所以啊，别害怕，大胆去尝试，等你熟练掌握了，你就会发现，这也没那么难嘛！它就像是你电路世界里的一个小伙伴，你得好好对待它，它才能好好为你工作呀！。

电空接触器的拆装操作规程一、安全注意事项：1. 操作人员必须熟悉电空接触器的结构和工作原理，并具备一定的电气知识和操作经验。

2. 在进行拆装操作前，必须切断电源，并使用绝缘工具进行工作。

3. 严禁将湿手操作电空接触器，以防触电事故发生。

4. 拆装操作时，应穿戴好绝缘鞋、绝缘手套和绝缘工作服，以提高工作的安全性。

5. 涉及到高压操作时，必须按照规定实施严格的电气安全措施。

6. 拆装过程中必须保持工作现场整洁，禁止乱放工具和杂物，以免造成安全事故。

二、拆装前的准备工作：1. 准备工具：扳手、螺丝刀、电池动力螺丝刀、起子等。

2. 检查电源：确认已切断电源，并采取可靠的电源锁定措施。

3. 确认环境：查看操作环境，确保操作场所通风良好，空气流通。

4. 防护准备：穿戴好绝缘鞋、绝缘手套和绝缘工作服。

5. 检查设备：检查电空接触器的外观有无明显的损坏或异物进入，确认其是否可以进行拆装操作。

三、拆卸电空接触器：1. 拆卸外壳：使用螺丝刀或动力螺丝刀，拧松接触器外壳的螺丝。

注意在拆卸过程中，要将螺丝按顺序放置好，以便后续的组装。

2. 拆卸上下接线端子板：使用扳手拧松上下接线端子板上的固定螺母，然后将线缆连接头从端子板上拔下。

3. 拆卸触点：使用螺丝刀或动力螺丝刀卸下接触器上的触点。

注意在拆卸触点时，需要格外小心，避免损坏触点。

4. 检查零件：将拆卸下来的零件进行检查，确认是否有磨损、腐蚀或其他问题。

四、安装电空接触器：1. 安装触点：将新的触点安装到接触器中，确保触点安装正确，并紧固好螺丝。

2. 安装上下接线端子板：将线缆连接头插入接触器上的端子板，并使用扳手紧固螺母。

3. 安装外壳：将外壳放置到接触器上，并使用螺丝刀或动力螺丝刀紧固螺丝。

4. 连接电源：将电源线与接触器的端子板连接。

5. 检查：对已安装的接触器进行电气测试，确认其工作正常。

五、拆装完毕后的清理工作：1. 清理现场：将拆下的零件、工具和杂物进行清理，保持现场整洁。
