电容的识别与检测(最新)

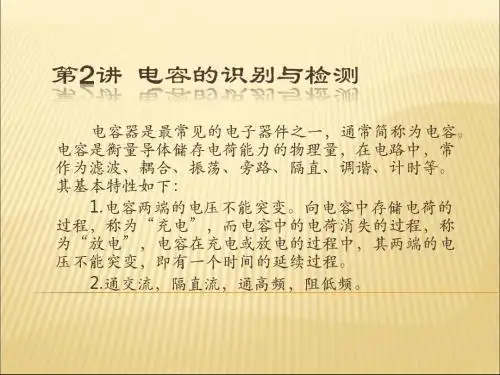

电容器的识别与检测电容器简称电容，是电子电路中另一种十分重要的元件，主要用于滤波、耦合、旁路、能量转换和延时等。

1．常规电容器液晶显示器中采用的电容种类很多，其外形如图1所示，其中，铝电解电容故障率较高。

常规电容器的容量通常有以下几种表示法：（1）直接表示法通常在容量小于10000pF时，用pF做单位；容量大于10000pF 时，用μF做单位。

为了简便起见，100μF～1 μF的电容常常不标注单位。

图1 液晶显示器中常规电容器的外形（2）数码表示法通常采用三位数字表示，前两位表示有效数字，第三位表示有效数字乘以10的幂次，单位为μF，如201表示200μF。

容量有小数的电容器一般用字母表示小数点，如1p5表示1.5pF。

数码表示法有一种特例，就是第三位若是9，则电容量是前两位有效数字乘以10-1，如229表示22×10-1pF。

（3）字母表示法字母表示法是国际电工会推荐标注的方法，使用的标注字母有4个，即p、n、u、m，分别表示pF、nF、μF、mF，用2～4个数字和1个字母表示电容量，字母前为容量的整数，字母后为容量的和1数，如1p5、4p7、3n9分别表示1.5pF、4.7μF、3.9nF。

（4）色环表示法顺引线方向，第一、二位色环表示电容量的有效数字，第三位色环表示倍数（分别用黑、棕、红、橙、黄、绿、蓝、紫、灰、白表示100～ 109），如电容色环为黄、紫、橙表示纫×103pF＝47000pF。

电容器的误差一般用字母表示，具体含义是：C为±0.25pF，D 为±0.5pF，F为±1％，J为±5％，K为±10％，M为±20％。

电容的耐压有低压和中高压两种，低压为200V以下，一般有16V、50V、100V等：中高压一般a 160V、200V、250V、400V、500V、1000V 1竽。

电容是否损坏一般采用代换法或测量法来判断。

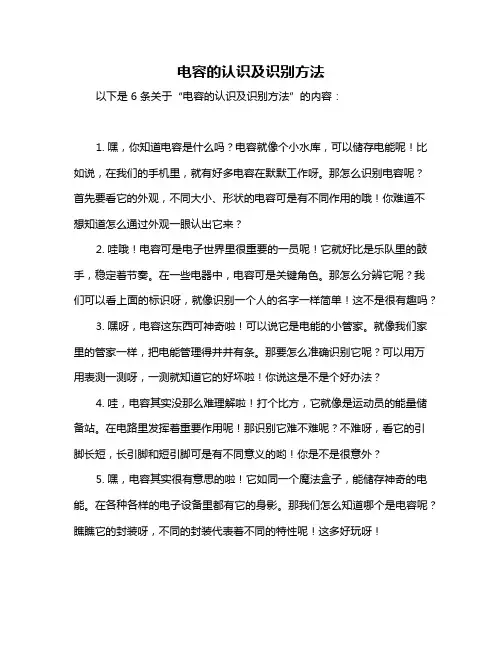

电容的认识及识别方法以下是 6 条关于“电容的认识及识别方法”的内容：1. 嘿，你知道电容是什么吗？电容就像个小水库，可以储存电能呢！比如说，在我们的手机里，就有好多电容在默默工作呀。

那怎么识别电容呢？首先要看它的外观，不同大小、形状的电容可是有不同作用的哦！你难道不想知道怎么通过外观一眼认出它来？2. 哇哦！电容可是电子世界里很重要的一员呢！它就好比是乐队里的鼓手，稳定着节奏。

在一些电器中，电容可是关键角色。

那怎么分辨它呢？我们可以看上面的标识呀，就像识别一个人的名字一样简单！这不是很有趣吗？3. 嘿呀，电容这东西可神奇啦！可以说它是电能的小管家。

就像我们家里的管家一样，把电能管理得井井有条。

那要怎么准确识别它呢？可以用万用表测一测呀，一测就知道它的好坏啦！你说这是不是个好办法？4. 哇，电容其实没那么难理解啦！打个比方，它就像是运动员的能量储备站。

在电路里发挥着重要作用呢！那识别它难不难呢？不难呀，看它的引脚长短，长引脚和短引脚可是有不同意义的哟！你是不是很意外？5. 嘿，电容其实很有意思的啦！它如同一个魔法盒子，能储存神奇的电能。

在各种各样的电子设备里都有它的身影。

那我们怎么知道哪个是电容呢？瞧瞧它的封装呀，不同的封装代表着不同的特性呢！这多好玩呀！6. 哎呀呀，电容真的很重要呢！就像心脏对于人体一样关键。

在电路中起着不可或缺的作用。

那怎么去辨别它呢？通过它的容量值呀！不同容量的电容适用的地方也不一样呢！你还不好好去了解一下吗！我的观点结论：电容是电子领域中非常重要且有趣的元件，通过外观、标识、引脚、封装和容量值等方法可以有效地识别它，了解电容对于我们深入理解电子电路有着重要意义。

电容器的识别和检测一、电容的分类和作用1、分类电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

根据介质的不同，同时结合实际应用中的具体情况，我们把电容器简单分为三类第一类：电解类电解电容器是指在铝、钽、铌、钛等阀金属的表面采用阳极氧化法生成一薄层氧化物作为电介质，以电解质作为阴极而构成的电容器。

目前最常用的电解电容有铝电解和钽电解。

广义上讲，电解质包括电解液、二氧化锰、有机半导体TCNQ、导体聚合物（PPy、PEDT）、凝胶电解质PEO等。

后面的几种是目前比较尖端的电容器。

注意：电解质和电介质的不同。

第二类：薄膜类以往的纸介电容器、塑料薄膜电容器多用板状或条状的铝箔作为电极，现在，大多采用真空蒸镀的方式在电容器纸、有机薄膜等的表面涂覆金属薄层作为电极。

由于金属化形式的出现，该类电容器在小型化和片式化方面有了长足的发展，对电解电容器构成一定的挑战和威胁。

第三类：瓷介类陶瓷电容器采用钛酸钡、钛酸锶等高介电常数的陶瓷材料作为电介质，在电介质的表面印刷电极浆料，经低温烧结制成。

陶瓷电容器的外形以片式居多，也有管形、圆片形等形状。

2、电容器的作用电容器在电子线路中的作用一般概括为：通交流、阻直流。

电容器通常起滤波、旁路、耦合、去耦、转相等电气作用，是电子线路必不可少的组成部分。

在集成电路、超大规模集成电路已经大行其道的今天，电容器作为一种分立式无源元件仍然大量使用于各种功能的电路中，作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流基本上不受限制，可以为熔焊机、闪光灯等设备提供大功率的瞬时脉冲电流。

电容器的识别和检测一、电容器的容量值标注方法字母数字混合标法不标单位的直接表示法电容器容量的数码表示法电容器的色码表示法电容量的误差这种方法是国际电工委员会推荐的表示方法。

具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。

字母有时既表示单位也表示小数点。

如：这种方法是用1~4位数字表示，容量单位为pF。

如数字部分大于1时，单位为皮法，当数字部分大于0小于1时，其单位为微法（μF）。

如3300表示3300皮法（pF），680表示680皮法（pF），7表示7皮法（pF），0.056表示0.056微法（μF）。

一般用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。

如：色码表示法是用不同的颜色表示不同的数字，其颜色和识别方法与电阻色码表示法一样，单位为pF。

电容器容量误差的表示法有两种。

一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。

如2.2±0.2pF。

另一种方法是直接将字母或百分比误差标志在电容器上。

字母表示的百分比误差是：D 表示±0.5%；F表示±0.1%；G表示±2%；J表示±5%；K表示±10%；M表示±20%；N表示±30%；P表示±50%。

如电容器上标有334K则表示0.33μF，误差为±10%；如电容器上标有103P表示这个电容器的容量变化范围为0.01~0.02μF，P不能误认为是单位pF。

二、有极性电解电容器的引脚极性的表示方式：1.采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。

2.标出负极性引脚，见图（d）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。

3.采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，见图（a）。

电容的识别和测量一、 理论分析1、 电容器的基本概念：顾名思义，电容器就是“储存电荷的容器”。

2、 电容器的结构、符号UQC单位：F, μF , pF 电容的单位换算如下：1F=1000000uF=100000000nF=1000000000000pF 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。

电容的基本单位用法拉(F)表示1F ＝1000000µF 105= 1µF=1000nF=1000000pF 104= 0.1 µF 103= 0.01 µF=10000PF 102= 0.001 µF =1000PF 224=0.22uF[国产电容容量误差用符号F 、G 、J 、K 、L 、M 来表示， 允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。

进口电容的标识,基本单位,单位换算关系：单位：基本单位为P ，辅助单位有G ，M ，N 。

换算关系为：1G=1000µF 、1M=1µF=1000PF例如：6G8=6.8G=6800µF ；2P2=2.2µF ；M33=0.33µF ；68n=0。

068µF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。

数码后缀J （5%）、K （10%）、M （20%）代表误差等级。

如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。

4、电容器的判别1）用万用表的电阻挡测量电解电容的极性我们知道只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。

电容的识别与检测实验报告实验报告：电容的识别与检测一、实验目的：1. 学习电容的基本概念和性质；2. 掌握电容的识别方法；3. 熟悉电容的检测方法。

二、实验原理：电容是一种能够储存电荷的被动元件，其单位是法拉(F)。

电容的大小与其两个极板之间的距离、介质材料的性质以及极板面积有关。

电容的识别方法主要有以下几种：1. 观察电容的外观：常见的电容外观有圆柱形、管状形和片状形等。

通过观察电容的外观可以初步判断其类型；2. 读取电容的标识：电容上通常会印有一些标记，包括电容的名称、型号和参数等。

通过读取标识可以了解电容的一些基本信息；3. 使用电容测量仪进行测量：通过连接电容测量仪对电容进行测量可以准确得到其电容值。

电容的检测方法主要有以下几种：1. 使用万用表进行检测：将万用表的测试笔分别连接到电容的两个极板上，读取万用表上的电容值即可；2. 使用示波器进行检测：将示波器的探头分别连接到电容的两个极板上，观察示波器上的波形变化可以得到电容的性质和电容的值；3. 使用LCR桥进行检测：将电容连接到LCR桥的测试端口上，调节LCR桥的参数并观察测量结果可以得到电容的值。

三、实验步骤：1. 首先观察电容的外观，记录下电容的形状和标识；2. 使用万用表测量电容的电容值，记录下测量结果；3. 使用示波器连接到电容的两个极板上，观察示波器上的波形变化；4. 使用LCR桥连接电容并调节桥的参数，观察测量结果。

四、实验结果：1. 观察电容的外观：圆柱形电容，标识为100μF；2. 万用表测量结果：电容值为98μF；3. 示波器观察结果：波形展示了充电和放电的过程；4. LCR桥测量结果：电容值为103μF。

五、实验讨论：通过实验可以发现，不同的识别和检测方法得到的电容值可能会存在一定的误差。

这是因为不同的方法在测量原理、精度和灵敏度上都存在差异。

六、实验结论：通过本次实验，我们学习了电容的基本概念和性质，并掌握了电容的识别和检测方法。

电容的识别方法详解电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。

容量小的电容其容量值在电容上用字母表示或数字表示。

●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。

1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。

有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。

用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。

2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。

前两位为有效数字，后一位表示位率。

即乘以10n，n为第三位数字。

如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。

3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。

色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。
