计步器的工作原理计步器是一种用于测量行走步数和距离的小型电子设备。

它通常由一个加速度传感器、一个计数器和一个显示屏组成。

计步器的工作原理基于人体行走时产生的微小振动。

1. 加速度传感器计步器中的加速度传感器通常采用微机电系统（MEMS）技术。

它能够感知人体行走时产生的加速度变化。

当我们行走时，身体会产生上下颠簸的运动，这些运动会被传感器检测到并转换成电信号。

2. 计步算法计步器通过计步算法来判断何时发生一步行走。

常见的计步算法有峰值检测法和阈值法。

峰值检测法通过检测加速度信号的峰值来判断一步的发生，而阈值法则是设置一个阈值，当加速度信号超过该阈值时判断为一步。

3. 计数器计步器中的计数器用于记录步数。

每次计步算法判断为一步时，计数器就会加1。

计数器的数据通常会存储在计步器内部的芯片中，以便后续读取和显示。

4. 显示屏计步器的显示屏用于展示步数和其他相关信息，如距离、卡路里消耗等。

显示屏通常采用液晶显示技术，可以清晰地显示数字和文字。

5. 电源计步器通常使用电池作为电源。

电池提供了计步器所需的电能。

根据计步器的设计和功能，电池寿命可以长达数月甚至数年。

6. 数据处理和存储一些高级计步器还具有数据处理和存储功能。

它们可以将步数和其他相关数据存储在内部存储器中，或通过蓝牙等无线技术将数据传输到手机或电脑上的应用程序中进行分析和记录。

总结：计步器的工作原理是基于加速度传感器感知人体行走时的微小振动，并通过计步算法判断何时发生一步行走。

计步器使用计数器记录步数，并通过显示屏展示步数和其他相关信息。

它们通常使用电池作为电源，并具有数据处理和存储功能。

计步器的工作原理简单而可靠，使得人们能够方便地追踪自己的步数和活动量，从而更好地管理健康和锻炼。

计步器设计 LT Ⅰ

基于51单片机的简易计步器设计 彭伟东 南京信息工程大学滨江学院自动控制系，江苏 南京 210044

摘要：计步器作为在现代社会中日常锻炼的一种监视器，不但能激发人们挑战自己潜力，还能保持身体健康，增强身体免疫力。它还可以依据人一天的运动信息来推算出人身体的健康信息。本文设计一款简易计步器，其主要是由作为微处理器的51单片机STC89C52模块，显示模块，加速度传感器ADXL345模块，传感器电路模块等几个部分组成，运用人在运动状态下加速度信息来判断步伐的计步器，其系统设计简单，结构简单，运用小体积，低能耗，高精度的ADXL345（加速度传感器），芯片内部集成了A/D转换器，可以直接将采集来的模拟信号转换为数字信息，将收集的加速度信息再运用合理的算法就可实现计算出人行走的步伐。 关键字：计步器；ADXL345；传感器电路； STC89C52 Ⅱ

Simple pedometer design based on 51 MCU Peng Weidong Department of Automation and Control，NUIST，Nanjing 210044，China

Abstract:Pedometer is a popular daily exercise monitor,which can inspire people’s potential to challenge himself, enhance physique and, help thin body. Ⅱ

In addition pedometer can analyze the healthy condition of body according to the calculated people's movement situation. This paper designs a pedometer which uses of people’s movement to detect changes generated by the acceleration of steps.The pedometer utilization of implementation scheme pedometer, small size, low power consumption, high ADXL345 three axis acceleration sensor, chip can put the data acquisition to internal data processing for the digital data acquisition to acceleration data, after appropriate algorithm can achieve plan step function. This paper introduces the design of a paragraph of the pedometer ADXL345 based on acceleration sensor. Introduces the software algorithm real pedometer while the SPI has integrated chip I²C interface, and I can be conveniently data transmission to the main control chip. The system is simple in design, realization convenient. KEY WORDS：circuit；ADXL345； sensor pedometer； STC89C52 Ⅱ 1

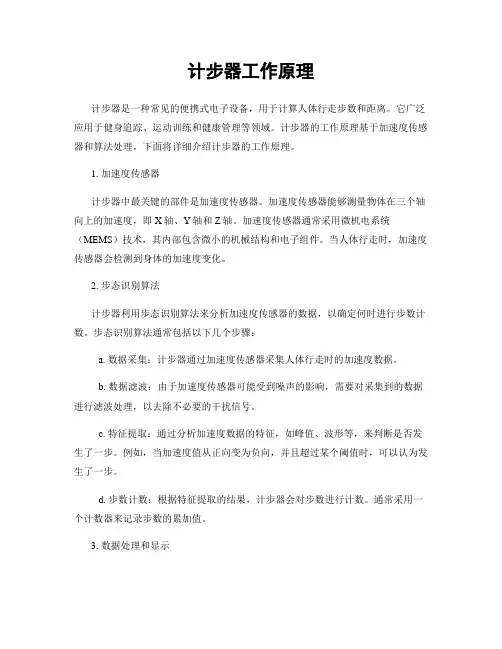

计步器工作原理计步器是一种常见的便携式电子设备，用于计算人体行走步数和距离。

它广泛应用于健身追踪、运动训练和健康管理等领域。

计步器的工作原理基于加速度传感器和算法处理，下面将详细介绍计步器的工作原理。

1. 加速度传感器计步器中最关键的部件是加速度传感器。

加速度传感器能够测量物体在三个轴向上的加速度，即X轴、Y轴和Z轴。

加速度传感器通常采用微机电系统（MEMS）技术，其内部包含微小的机械结构和电子组件。

当人体行走时，加速度传感器会检测到身体的加速度变化。

2. 步态识别算法计步器利用步态识别算法来分析加速度传感器的数据，以确定何时进行步数计数。

步态识别算法通常包括以下几个步骤：a. 数据采集：计步器通过加速度传感器采集人体行走时的加速度数据。

b. 数据滤波：由于加速度传感器可能受到噪声的影响，需要对采集到的数据进行滤波处理，以去除不必要的干扰信号。

c. 特征提取：通过分析加速度数据的特征，如峰值、波形等，来判断是否发生了一步。

例如，当加速度值从正向变为负向，并且超过某个阈值时，可以认为发生了一步。

d. 步数计数：根据特征提取的结果，计步器会对步数进行计数。

通常采用一个计数器来记录步数的累加值。

3. 数据处理和显示计步器通常具有数据处理和显示功能，以便用户查看和分析运动数据。

计步器可以将采集到的步数和距离数据通过内置的处理器进行计算和存储。

用户可以通过计步器上的显示屏或连接到移动设备上的应用程序来查看实时步数、距离、卡路里消耗等信息。

4. 能量供应计步器通常使用电池作为能量供应，以保持其正常工作。

电池寿命取决于计步器的使用频率和功能。

一般而言，计步器的电池寿命可以维持数天或数周。

总结：计步器的工作原理是基于加速度传感器和步态识别算法。

加速度传感器检测人体行走时的加速度变化，步态识别算法分析传感器数据来确定步数。

计步器还具有数据处理和显示功能，以及电池供能。

通过计步器，用户可以方便地追踪和管理自己的步数、距离和运动数据，从而更好地进行健身和健康管理。

计步器的工作原理计步器是一种常见的健身设备，用于记录和计算人们的步数。

它能够匡助用户了解自己的运动量，并鼓励他们保持良好的健康习惯。

下面将详细介绍计步器的工作原理。

一、传感器计步器内部的传感器是实现步数计算的关键部件。

目前市面上常见的计步器大多采用加速度传感器。

加速度传感器能够感知运动物体的加速度变化，通过测量人体的运动状态来判断步数。

二、三轴加速度传感器计步器通常采用三轴加速度传感器，它能够分别测量在三个方向上的加速度变化。

这样可以更准确地判断人体的运动状态，提高步数计算的准确性。

三、步数计算算法计步器内部会使用特定的算法来计算步数。

常见的算法包括峰值检测算法、阈值算法和滤波算法等。

这些算法会根据传感器测量到的加速度数据进行分析和处理，从而判断出步数。

1. 峰值检测算法峰值检测算法是一种常用的步数计算算法。

它通过检测加速度信号中的波峰来判断步数。

当加速度信号的数值超过设定的阈值时，就会被认为是一个步伐。

通过统计波峰的数量，就可以得到步数。

2. 阈值算法阈值算法是另一种常见的步数计算算法。

它根据加速度信号的变化幅度来判断步数。

当加速度信号的变化幅度超过设定的阈值时，就会被认为是一个步伐。

通过统计超过阈值的次数，就可以得到步数。

3. 滤波算法滤波算法是为了减少误差而采用的一种算法。

由于计步器在使用过程中会受到一些干扰，例如颠簸的道路或者手部的晃动等，这些干扰会导致计步器计算出的步数不许确。

滤波算法可以对加速度信号进行平滑处理，去除干扰信号，提高计步器的准确性。

四、计步器的工作流程计步器的工作流程可以简单概括为以下几个步骤：1. 传感器采集数据计步器内部的传感器会持续采集人体的加速度数据。

2. 数据处理采集到的加速度数据会被送入计步器内部的处理器进行处理。

处理器会根据预设的算法对数据进行分析和计算。

3. 步数计算处理器根据算法的分析结果，计算出步数。

步数会被记录并显示在计步器的屏幕上。

4. 数据存储计步器通常会具有存储功能，可以将步数数据保存在内部的存储器中。

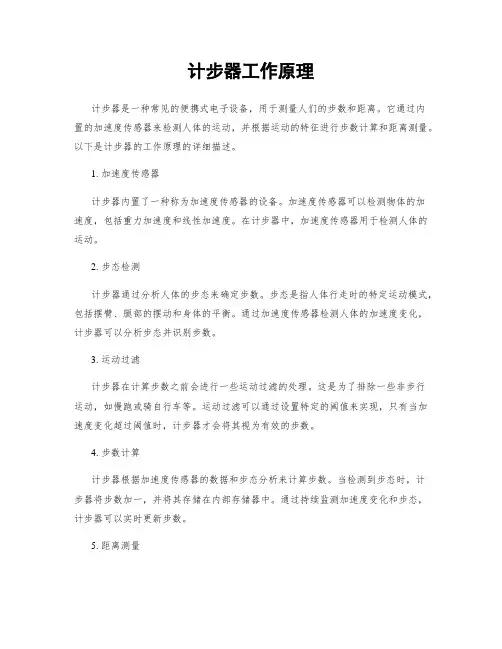

计步器工作原理计步器是一种常见的便携式电子设备，用于测量人们的步数和距离。

它通过内置的加速度传感器来检测人体的运动，并根据运动的特征进行步数计算和距离测量。

以下是计步器的工作原理的详细描述。

1. 加速度传感器计步器内置了一种称为加速度传感器的设备。

加速度传感器可以检测物体的加速度，包括重力加速度和线性加速度。

在计步器中，加速度传感器用于检测人体的运动。

2. 步态检测计步器通过分析人体的步态来确定步数。

步态是指人体行走时的特定运动模式，包括摆臂、腿部的摆动和身体的平衡。

通过加速度传感器检测人体的加速度变化，计步器可以分析步态并识别步数。

3. 运动过滤计步器在计算步数之前会进行一些运动过滤的处理。

这是为了排除一些非步行运动，如慢跑或骑自行车等。

运动过滤可以通过设置特定的阈值来实现，只有当加速度变化超过阈值时，计步器才会将其视为有效的步数。

4. 步数计算计步器根据加速度传感器的数据和步态分析来计算步数。

当检测到步态时，计步器将步数加一，并将其存储在内部存储器中。

通过持续监测加速度变化和步态，计步器可以实时更新步数。

5. 距离测量除了计算步数，计步器还可以测量行走的距离。

它通过将步数与个人的步幅相乘来计算距离。

步幅是指每一步的平均距离，可以通过用户的个人信息（如身高、体重等）来估算。

6. 数据显示计步器通常配有一个显示屏，用于显示步数、距离和其他相关信息。

用户可以随时查看自己的运动数据，以监控自己的运动量和健康状况。

7. 数据存储计步器通常具有内部存储器，可以存储用户的运动数据。

这些数据可以用于后续分析和跟踪，以了解用户的运动习惯和健康状况。

8. 电源和充电计步器通常使用内置电池作为电源。

电池寿命可以根据使用频率和功能而有所不同。

一些计步器支持充电功能，可以通过USB接口或充电底座进行充电。

总结：计步器通过内置的加速度传感器检测人体的运动，分析步态并计算步数和距离。

它可以通过运动过滤排除非步行运动，如慢跑或骑自行车。

计步器工作原理计步器是一种常见的健康监测设备，它可以记录和计算用户的步数、行走距离、消耗的卡路里等相关数据。

计步器的工作原理主要依靠加速度传感器和算法来实现。

1. 加速度传感器计步器内部集成为了一个或者多个加速度传感器，通常采用微机电系统（MEMS）技术创造。

加速度传感器可以测量物体在三个轴向上的加速度变化，即X、Y和Z轴。

当人行走时，身体味产生弱小的加速度变化，计步器通过测量这些变化来判断用户的步数。

2. 步数计算算法计步器内部的算法会根据加速度传感器测量到的数据进行步数计算。

常见的算法包括峰值检测算法和阈值算法。

- 峰值检测算法：该算法通过检测加速度变化的峰值来判断用户的步数。

当加速度传感器测量到的数值超过一个设定的阈值时，即表示用户迈出了一步。

通过记录峰值的数量，计步器可以准确计算出用户的步数。

- 阈值算法：该算法通过设置一个阈值，当加速度传感器测量到的数值超过阈值时，即表示用户迈出了一步。

计步器会根据阈值的设定灵敏程度来判断用户的步数。

3. 数据处理和显示计步器会将测量到的步数数据进行处理和存储。

普通来说，计步器内部会有一个存储芯片，用于保存用户的步数数据。

同时，计步器还可以通过蓝牙或者USB等方式将数据传输到智能手机或者电脑上进行进一步的分析和展示。

4. 能量消耗计算除了计算步数之外，计步器还可以根据用户的身高、体重、年龄等信息，结合步数数据，计算用户的能量消耗。

这一功能可以匡助用户更好地掌握自己的运动情况和健康状况。

总结：计步器通过加速度传感器和算法来实现步数的计算和相关数据的记录。

它可以匡助用户监测自己的运动情况，了解自己的步数、行走距离和消耗的卡路里等信息。

计步器的工作原理简单明了，通过测量加速度变化来判断用户的步数，然后将数据进行处理和存储，并可以通过蓝牙或者USB等方式传输到其他设备上进行分析和展示。

中文摘要我们这次课程设计的题目是“健身计步器的设计”。

随着人口的日益增长，更多的住房和各式各样的娱乐、消费场所被建造。

但这同时也占据了我们的锻炼场所，健身器的普及正是解决这一问题的良好方法。

更好的健身器能使我们准确的掌握锻炼身体的情况。

为了使人们更直观的了解自身的锻炼情况，所以应老师要求我们设计了一个能显示跑步步数，跑步时间，跑步消耗卡路里的跑步机。

在这次的设计中，电路主要由计步、卡路里消耗计数、时间记录、报警四部分组成。

计步部分，用数字芯片—74LS160N计数器相连接进行，最大可计算到9999步，然后由显示器显示。

计算消耗卡路里部分，采用74LS160N计数器和与非门连接成二十五进制计数器，每走25步清零进一位，实现每跑25步消耗1卡路里，通过显示器显示消耗卡路里数。

还有时钟计时部分，用信号发生器产生1s为周期的脉冲信号，采用74LS160N连接成六进制和十进制电路显示出锻炼时间，最大值为99分钟。

报警部分我采用了74LS85N比较器，到1000步时信号灯亮，喇叭发出提示音。

关键词跑步，计数器，数字目录课程设计任务书................................................................................................错误!未定义书签。

数字电子课程设计成绩评定表........................................................................错误!未定义书签。

中文摘要. (I)1 设计任务描述 (1)1.1设计题目：健身计步器的设计 (1)1.2 设计要求 (1)1.2.1 设计目的 (1)1.2.2 基本要求 (1)1.2.3 发挥部分 (1)2 设计思路 (2)3 设计方框图 (3)4 各部分电路设计及参数计算 (4)4.1 信号产生电路及参数计算 (4)4.1.1 计步信号的产生 (4)4.1.2 计时脉冲的产生及其参数计算 (5)4.2 计数部分电路设计及其参数计算 (6)4.2.1 计步电路 (6)4.2.2 热量计量电路 (8)4.2.3 计时电路及其参数计算 (9)4.3 发挥部分 (9)5 工作过程分析 (11)5.1 计步电路工作过程分析 (11)5.2卡路里计量电路 (11)5.3 计时电路过程分析 (12)6 元器件清单 (14)7 主要元器件介绍 (15)7.1 计数器74LS160 (15)7.2 LM555CN (16)小结 (18)致谢 (19)参考文献 (20)附录 A1 逻辑电路图 (21)1 设计任务描述1.1设计题目：健身计步器的设计1.2 设计要求1.2.1 设计目的（1）掌握健身计步器的构成、原理与设计方法；（2）熟悉集成电路的使用方法。

计步器的工作原理计步器是一种常见的健康监测设备，它能够准确计算用户的步数、距离和消耗的卡路里等信息。

计步器的工作原理主要基于加速度传感器和算法的配合。

1. 加速度传感器：计步器通常内置了三轴加速度传感器，用于检测用户的运动状态。

加速度传感器能够感知到物体的加速度变化，通过测量垂直于传感器的三个轴上的加速度，可以判断出用户的步行、跑步或其他运动行为。

2. 运动检测算法：计步器内部的运动检测算法是计步器能够准确计算步数的关键。

该算法会对加速度传感器采集到的数据进行实时分析和处理，通过检测传感器数据的变化模式，识别出用户的步行行为。

3. 步行行为的识别：计步器的算法会根据加速度传感器采集到的数据，判断用户是否在行走。

通常，步行的特征是加速度的周期性变化，当传感器检测到一定的加速度变化模式时，就会将其识别为一步。

4. 步数计算：一旦计步器识别出一步的行为，就会将步数加1，并持续地更新步数的计数。

通过累加步数，计步器可以准确地统计用户的步数。

5. 距离和卡路里计算：除了步数，计步器还能根据用户的身高和步幅来计算行走的距离。

一般情况下，计步器会要求用户提供身高信息，并结合步数和步幅进行计算。

卡路里的消耗量则是根据用户的体重和运动强度来估算的。

6. 数据显示和存储：计步器通常会配备一个显示屏，用于显示步数、距离、卡路里等相关信息。

同时，计步器还会将这些数据存储起来，以便用户随时查看和分析自己的运动情况。

总结：计步器的工作原理是基于加速度传感器和运动检测算法的配合。

加速度传感器用于感知用户的运动状态，而运动检测算法则通过分析传感器数据的变化模式，识别出用户的步行行为。

计步器通过累加步数、结合身高和步幅计算距离，以及根据体重和运动强度估算卡路里的消耗量。

这些数据可以通过显示屏展示，并存储起来供用户查看和分析。

计步器的工作原理使其成为一款实用的健康监测设备，能够帮助用户更好地了解自己的运动情况。

计步器工作原理计步器是一种常见的便携式电子设备，用于记录和计算用户的步数。

它通常由加速度传感器、微处理器和显示屏组成。

下面将详细介绍计步器的工作原理。

1. 加速度传感器计步器的核心部件是加速度传感器，它能够检测到人体行走时产生的加速度变化。

加速度传感器通常采用微机电系统（MEMS）技术制造，其中包含微小的机械结构和电子元件。

当人行走时，加速度传感器会感知到身体的运动，并将其转化为电信号。

2. 信号处理加速度传感器会将检测到的运动信号传输给微处理器进行进一步处理。

微处理器是计步器的智能核心，它负责接收和处理传感器的数据，并进行计步算法的运算。

计步算法是根据人体行走的特征和模式设计的一种算法，用于判断何时发生一步。

常见的计步算法包括阈值法、峰值法和机器学习算法等。

3. 数据计算微处理器会根据计步算法对传感器数据进行实时计算。

当加速度传感器检测到步行的特征时，微处理器会将其识别为一步，并进行步数的累加。

计步器通常会显示当前的步数，并可根据用户的需求进行数据存储和统计分析。

一些高级计步器还能提供距离、卡路里消耗等更多的健康指标。

4. 显示屏和其他功能计步器通常配备有显示屏，用于显示步数和其他相关信息。

显示屏可以是液晶屏、LED屏幕或电子墨水屏等。

除了计步功能外，一些计步器还具备其他功能，如心率监测、睡眠监测、手机连接等。

这些功能可以通过计步器上的按键或触摸屏进行操作和设置。

5. 电源管理计步器通常使用电池作为电源，因此需要进行电源管理以延长电池寿命。

计步器一般会采用低功耗设计，以减少能量消耗。

一些计步器还具备自动休眠功能，在用户不活动一段时间后自动进入休眠状态，以节省电量。

总结：计步器通过加速度传感器感知人体行走的加速度变化，并利用计步算法进行步数的计算。

微处理器负责接收和处理传感器数据，并将计算结果显示在屏幕上。

计步器还可以具备其他功能，如心率监测等。

电源管理是保证计步器正常工作的重要因素之一。

计步器的工作原理简单明了，通过准确感知和计算步数，为用户提供了方便的健康监测和数据统计。

计步器工作原理 计步器是一种常见的便携式电子设备，用于记录和计算人体行走步数。它在健身、运动追踪和健康管理等领域得到广泛应用。计步器的工作原理主要基于加速度传感器和算法处理。

1. 加速度传感器 计步器内部装有一个或者多个加速度传感器，通常使用微机电或者微机电系统（MEMS）技术创造。加速度传感器能够感知并测量物体在三个轴向（x、y、z）上的加速度。

2. 步行特征识别算法 计步器通过内置的步行特征识别算法，对加速度传感器所测得的数据进行处理和分析，以判断用户的步行行为。这些算法通常基于模式识别和信号处理技术，通过检测连续的加速度峰值和谷值来判断步行的开始和结束。

3. 步数计算 一旦计步器确认用户开始步行，它会开始计算步数。计步器通过累加连续的步行周期来计算步数。步行周期是指从一个脚触地到下一个脚触地的时间间隔。计步器可以根据用户的身高、步幅和步行速度等信息，对步行周期进行精确的计算。

4. 数据显示和存储 计步器通常配备一个显示屏，可以实时显示用户的步数、距离、卡路里消耗等相关数据。一些计步器还具有存储功能，可以记录用户的历史步数和活动数据，以便用户进行后续分析和比较。

5. 能量供应 计步器通常使用可充电电池或者钮扣电池作为能量供应。可充电电池可以通过USB接口或者充电底座进行充电，而钮扣电池则需要定期更换。

6. 数据同步和分享 现代计步器通常具备与智能手机或者电脑的无线连接功能，可以通过蓝牙或者Wi-Fi将活动数据同步到相关的应用程序或者云端平台。用户可以通过这些应用程序进行数据分析、目标设定和社交分享等。

总结： 计步器通过加速度传感器和步行特征识别算法来监测和计算用户的步行行为。它能够准确地记录步数、距离和卡路里消耗等数据，并将这些数据显示在屏幕上。计步器还具备数据存储和同步功能，方便用户进行数据分析和分享。计步器的工作原理为用户提供了一个简单而有效的方式来追踪和管理自己的日常步行活动，促进健康生活方式的养成。

健身计步器的设计沈阳工程学院课程设计（论文）中文摘要改革开放三十年来，随着社会的不断进步，人们的生活水平也不断的提高了，许多人把健身当做每天的一门必修的功课，在诸多的健身方法中，跑步便成了他们最有效，最简单的运动方法，计步器也成了计量跑步时间、步数和消耗卡路里的最简易、有效的工具。

因此我设计了一款健身计步器，他的工作工程大致如下，首先传感器将外界的信号转换成具有一定振幅的波形，经过调理电路将波形过滤并且放大，再见过斯密特触发器进行整形，这时输出的波形便是具有可以用来计数的脉冲信号，将其输入由四个十进制组成的计数显示器，在数码管中便可以显示最大为9999的步数。

同时将施密特触发器输出的波形用两个五进制连接成的二十五进制的分频器然后再接入计数器，便可以显示健身过程中所消耗的卡路里数。

有了计步显示和计量卡路里的装置的同时，我又在在计数器的百位向千位进制的脉冲引入一个由555组成的单稳态触发器和一个由555组成的多谐振荡器构成的定时电路中，在电路末端接入发声片，用以提醒健身者所走的步，每1000步发声片响5秒。

我在计步器上同时设计了计时电路，它首先由555组成的多谐振荡电路产生的1000Hz 频率信号，经过三个十进制计数器组成的千分频器，将频率信号变为1Hz的秒脉冲，再将其六十分频便可以产生分钟信号，经过译码显示，便可以记录健身者的健身时间。

在我的设计中，我将整个系统划分为若干个功能模块，传感器接受震荡反映产生波形模块、调理整形模块、计算步数模块、计算卡路里模块、1000步提醒模块、1kHz频率产生模块、分频模块和分钟显示模块、计数复位模块等组成。

每个功能块还对应的相关的电路图，而且还详细的说明了电路图的组成元件，和各个元件的名称、功能、和运行原理，各个部件在此路中的作用，怎么实现所须的功能，合考虑了各方面的因素，选择最适合的器件。

在较充分的原理和仿真实验的基础上，经过反复的调试与修改，最终达到了设计项目要求。

计步器的工作原理计步器是一种常见的健身设备，用于记录人体行走步数和消耗的卡路里。

它的工作原理基于加速度传感器和计算算法。

1. 加速度传感器：计步器内置了三轴加速度传感器，它可以感知人体的加速度变化。

当我们行走时，身体会产生垂直于地面的加速度。

计步器通过感知这种加速度变化来判断我们的步数。

2. 步数计算算法：计步器内部运行着一种特定的算法，用于分析加速度传感器的数据并计算步数。

这个算法通常包括以下几个步骤：a. 数据采集：计步器会以固定的时间间隔采集加速度传感器的数据。

b. 数据滤波：由于人体行走时会产生一些干扰，比如摇晃和震动，需要对采集的数据进行滤波处理，以去除这些干扰。

c. 步伐检测：通过分析滤波后的数据，计步器可以检测到步伐的起始点和终止点。

一般情况下，步伐的起始点和终止点都会有较大的加速度变化。

d. 步数计算：根据检测到的步伐起始点和终止点，计步器可以准确地计算出步数。

一般情况下，每次检测到步伐起始点和终止点之间的步伐数加一。

3. 卡路里消耗计算：除了计步数，一些计步器还可以计算消耗的卡路里。

卡路里消耗计算通常基于以下几个因素：a. 步数：计步器首先根据步数来估算消耗的卡路里。

每走一步，消耗的卡路里会有一个固定的估算值。

b. 身体参数：计步器通常会要求用户输入一些基本的身体参数，比如身高、体重和性别。

这些参数会影响卡路里的消耗估算。

c. 运动强度：一些计步器还可以根据运动的强度来调整卡路里消耗的估算值。

比如，快走消耗的卡路里会比慢走多。

总结：计步器通过加速度传感器和计算算法来实现对步数和卡路里的计算。

它的工作原理是通过感知人体行走时产生的加速度变化，并利用特定的算法进行步数和卡路里的估算。

计步器的工作原理相对简单，但在实际使用中需要注意使用正确的姿势和位置，以获得准确的数据。

电子计步器的设计关键词：单片机液晶显示按键目录摘要 ............................................................................................. 错误！未定义书签。

Abstract .................................................. 错误！未定义书签。

错误！未定义书签。

绪论 . (1)1 系统方案 (2)1.1设计方案 (2)1.2设计所要达到的要求 (2)2 硬件部分 (3)2.1硬件结构框图 (3)2.2硬件电路部分 (3)2.2.1 单片机主控制模块 (3)2.2.2 震动传感器SW-420模块 (7)2.2.3 LCD12232液晶显示模块 (8)2.2.4 按键模块 (9)3 软件部分 (10)3.1 整体程序设计 (10)3.2 第一屏程序设计 (11)3.3 第二屏程序设计 (12)3.4 第三屏程序设计 (13)4 系统板设计及测试 (15)4.1系统板PCB设计 (15)4.2系统板调试 (15)结论 (22)参考文献 (24)附录1 电路原理图 (25)附录2 主体程序 (26)绪论单片机具有控制功能强、体积小巧、处理数据的速度快、稳定可靠、硬件结构不复杂、使用方便、实现模块化、易于控制对象、环境适应能力强、便于生产便携式产品等优点，单片机广泛应用于汽车电子、仪器仪表、网络和通信、家用电器、医用设备、航空航天、模块化系统、特殊设备的自动化管理及控制等领域。

理论知识与动手操作相结合对于学习单片机是很重要的。

单片机的学习并不能只针对于具体某种型号的单片机。

而是通过某种型号单片机的学习，掌握单片机程序设计的思想。

从而在后续的开发与编程工作中，万变不离其宗。

基础理论知识包括数字电路、模拟电路、汇编语言和C语言知识。

单片机AT89C52内有1000次可擦写周期、8K 可重擦写Flash闪存器、8个中断源、三级加密程序存储器、32个编程I/O口线、3个16位定时/计数器、可编程串行UART通道。

计步器的工作原理
计步器是一种常见的健康监测设备，用于记录和计算人体行走步数。

它可以帮
助人们了解自己的日常活动水平，并激励他们更加积极地参与身体活动。

计步器的工作原理主要涉及三个方面：传感器、信号处理和计步算法。

1. 传感器：
计步器通常使用加速度传感器来检测人体的运动。

加速度传感器可以测量物体
在三个轴向上的加速度变化，包括垂直于地面的重力加速度和水平方向的加速度。

计步器通常使用三轴加速度传感器，可以检测人体的步伐和运动方向。

2. 信号处理：
计步器通过对传感器测量的加速度信号进行处理，识别出步行过程中的特征，
如步伐的周期和幅度。

传感器测量的加速度信号通常是一个连续的时间序列，需要进行数字信号处理来提取有用的信息。

常见的信号处理方法包括滤波、峰值检测和特征提取等。

3. 计步算法：
计步器的计步算法是根据传感器测量的加速度信号来判断人体的步伐。

常见的
计步算法包括阈值法、峰值法和机器学习算法等。

阈值法基于设定的加速度阈值来判断步伐，当加速度信号超过阈值时，认为发生了一次步伐。

峰值法则是检测加速度信号的波峰和波谷，当波峰和波谷的数量满足一定条件时，认为发生了一次步伐。

机器学习算法则是通过训练模型来学习人体步伐的特征，从而进行步伐的识别。

综上所述，计步器的工作原理是通过加速度传感器检测人体的运动，通过信号
处理提取有用的信息，然后利用计步算法判断步伐的发生。

计步器可以帮助人们了解自己的日常活动水平，并提供参考数据来激励他们更加积极地参与身体活动。

计步器的工作原理计步器是一种便携式电子设备，用于测量人体行走或者跑步时的步数。

它通过一系列的传感器和算法来实现步数的准确计数。

下面将详细介绍计步器的工作原理。

1. 传感器计步器通常使用加速度传感器来检测人体的运动。

加速度传感器可以测量物体在三个轴向上的加速度变化。

这些轴通常被标记为X、Y和Z。

计步器中的加速度传感器可以检测人体的垂直运动（即上下运动），这对于计步器来说是最重要的。

2. 步态分析算法计步器使用步态分析算法来确定何时发生了一步。

这些算法根据加速度传感器的数据来检测步伐的特征。

例如，当人行走时，步伐的特征包括加速度变化的幅度和频率。

通过分析这些特征，计步器可以判断是否发生了一步。

3. 过滤算法在计步器中，还使用了过滤算法来排除非步行运动引起的误差。

例如，当人坐下或者乘坐交通工具时，加速度传感器可能会产生一些误差信号。

过滤算法可以通过检测运动的模式和频率来排除这些误差信号，从而提高计步器的准确性。

4. 计步器的准确性计步器的准确性取决于传感器的精度和算法的可靠性。

高质量的计步器通常具有更精确的传感器和更先进的算法，可以提供更准确的步数计数。

然而，即使是高质量的计步器，在某些情况下仍可能存在误差。

例如，当人行走时，步伐的长度和速度可能会有所变化，这可能导致计步器的误差。

5. 计步器的使用为了获得准确的步数计数，使用计步器时需要注意以下几点：- 将计步器固定在身体的合适位置，通常是腰部或者手腕。

这可以确保传感器能够准确地检测人体的运动。

- 在开始使用计步器之前，根据计步器的说明书进行正确的设置和校准。

- 在使用计步器时保持正常的步行姿式，避免异常运动或者姿式。

- 定期检查计步器的电池电量，以免电量不足影响计步器的正常工作。

总结：计步器是通过加速度传感器和步态分析算法来测量人体步数的电子设备。

它的工作原理基于检测人体运动的加速度变化，并通过算法分析确定何时发生了一步。

计步器的准确性取决于传感器的精度和算法的可靠性。

计步器工作原理
计步器是一种常见的运动健康设备，它可以匡助人们记录日常步数、距离、卡
路里消耗等信息。

计步器的工作原理主要通过以下几个方面来实现：
1. 传感器：计步器内部搭载了一个或者多个传感器，最常见的是加速度传感器。

加速度传感器可以感知设备的加速度变化，通过这个变化来判断用户的步行状态。

2. 步行识别算法：计步器内部的步行识别算法会根据传感器获取的数据进行分
析和处理。

算法会检测传感器的数据变化，并根据预设的步行规律进行识别判断，从而判断用户是否在步行。

3. 数据处理和计算：一旦算法判断用户在步行，计步器会开始记录步数。

它会
根据传感器的数据变化来计算步行的步数。

通常情况下，计步器会根据用户的身高、体重等个人信息进行个性化的计算，以提供更准确的步数统计。

4. 显示和存储：计步器通常配备有一个显示屏，用于显示步数、距离、卡路里
消耗等数据。

同时，计步器还会将这些数据存储起来，以便用户随时查看和分析。

5. 数据同步：现代计步器通常与智能手机或者电脑等设备进行数据同步。

通过
蓝牙或者其他无线通信方式，计步器可以将记录的数据传输到其他设备上，以便用户更详细地分析和管理自己的运动数据。

总结起来，计步器的工作原理主要依靠传感器感知用户的步行状态，通过算法
进行步行识别和数据计算，最终将数据显示和存储，并与其他设备进行数据同步。

这样，用户可以随时了解自己的运动情况，掌握自己的健康状态。

计步器工作原理计步器是一种常见的电子设备，用于计算人体行走步数和距离。

它通过内置的加速度传感器来检测人体的运动，并根据特定的算法来计算步数和距离。

以下是计步器的工作原理的详细描述：1. 加速度传感器：计步器内置了一个三轴加速度传感器，通常是MEMS（微机电系统）加速度传感器。

这种传感器能够测量和记录物体在三个方向上的加速度变化。

2. 运动检测：计步器通过不断监测加速度传感器的输出来检测人体的运动。

当人行走时，每一步都会产生一个特定的加速度模式，计步器通过分析加速度数据来检测这种模式。

3. 数据滤波：为了准确计算步数和距离，计步器需要对原始的加速度数据进行滤波处理。

滤波算法可以去除噪音和干扰，提取出有效的步行信号。

4. 步数计算：计步器使用特定的算法来计算步数。

常见的算法包括阈值法和峰值法。

阈值法基于设定的加速度阈值来识别步行动作，而峰值法则通过检测加速度信号的峰值来计算步数。

5. 距离计算：计步器可以根据步数和个人身高等参数来估算行走的距离。

通常，计步器会根据步长和步频来计算每一步的距离，并累加得到总距离。

6. 数据显示：计步器通常配备一个液晶显示屏，用于显示步数、距离、卡路里消耗等相关数据。

一些高级计步器还可以显示运动时间、速度等更多信息。

7. 数据存储：一些计步器具有内置的存储器，可以记录一段时间内的运动数据。

这些数据可以通过USB接口或者蓝牙传输到电脑或者手机上进行进一步分析和管理。

8. 电源供应：计步器通常使用可充电电池作为电源，也有一些使用钮扣电池或者太阳能电池。

电池寿命根据使用频率和功能而有所不同。

总结：计步器通过内置的加速度传感器检测人体运动，利用特定的算法计算步数和距离，并将数据显示在液晶屏上。

它是一种便携式的设备，可以匡助人们追踪和监控自己的运动量，促进健康生活方式的养成。

厉害了！计步器是如何记下你的步数的随着社会的发展，很多朋友越来越注重自己的健康，跑步成为一种方便而又有效的锻炼方式。

但是如何知道自己跑了多少步，多远的路程？计步器可以帮助人们实时掌握锻炼情况。

它的主要功能是检测步数，通过步数和步幅可计算行走的路程。

步幅信息可通过行走固定的距离来计算或是直接输入，高级的计步器还可以计算人体消耗的热量。

但这些计算的主要依据是步数的检测。

那么一个小小的手环或手机APP是如何知道你每天运动的步数的呢？今天，我们就一起来看一看，计步器是怎么工作的。

你知道吗？计步器最早是由意大利的伦纳德·达芬奇酝酿的，但现存的最早的计步器是在达芬奇之后150年，即1667年制作的。

在日本，计步器已经使用了40多年，主要用于体育运动和分析记录行走步调。

最初的计步器通常利用百种原理作为记步技术，利用加重的机械开关检测步伐，并带有一个简单的计数器。

如果晃动这些装置，就可以听到有一个金属球来回滑动，或者一个摆钟左右摆动敲响当块。

现在，这种机械式的计步器早已淡出历史，取而代之的是电子式的计步器。

计步器的工作原理路，是一步一步走出来的。

即使看似匀速的闲庭信步，对我们携带的设备来说（如手机、运动手环），每一步都经历了过山车般的“加速度”变化。

一般来说，抬腿迈出一步的时候，加速度是最大的。

我们把它放到一个坐标轴上，加速度的变化看起来就像一个cos波形。

两个波峰之间，可以被认为是一步。

如果连续出现了8个（不同硬件厂商有不同标准）波峰，就可以基本确定这个人在运动状态。

设备就开始把这些前面的波动以及后面的波动，算成步数。

这就是最基本的计步原理了。

在实际场景中，算法还要去掉一系列的“噪音”。

比如我们走路时，手机放兜里会上下抖动，产生不同方向的加速度。

这时算法就要判断并去掉“噪音”，只留下最主要的运动特征。

计步器种类目前，市面上的计步器主要分为两大类：机械式计步器和电子计步器。

机械式计步器主要通过感应手臂或腰部的抖动来计步。
