10KV柱上断路器专用技术规范

2018年临武分公司10kV及以下工程10kV柱上真空断路器专用技术规范校对：编制：设计单位：中国电建集团海南电力设计研究院有限公司2018年07月供货一览表目录1 总则 (3)2 工作范围 (3)2.1 范围和界限 (3)2.2 服务范围 (3)3 应遵循的主要标准 (4)4 使用条件 (5)4.1 正常使用条件 (5)4.2特殊使用条件要求 (6)4.3系统条件要求 (6)5 技术要求 (6)5.1 基本参数 (6)5.2设计与结构要求 (9)5.3专业接口要求 (12)6 试验 (13)6.1型式试验 (13)6.2出厂试验 (13)6.3现场验收试验 (14)7 产品对环境的影响 (14)8 企业VI标识 (14)9 技术文件要求 (14)10 监造、包装、运输、安装及质量保证 (15)10.1监造 (15)10.2包装和运输 (15)10.3安装指导 (15)10.4质量保证 (15)1 总则1.1 本设备技术规范书适用于10kV柱上真空断路器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术文件文件提出的是最低限度的技术要求。

凡本技术文件文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果投标人没有以书面形式对本技术文件文件的条文提出异议，则意味着投标人提供的设备完全符合本技术文件文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对技术文件文件的意见和同技术文件文件的差异”为标题的专门章节中加以详细描述。

1.4 本技术文件文件所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。

1.5 本技术文件文件经建设单位、供货单位双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

10千伏柱上断路器技术规范10千伏柱上断路器技术规范 1 范围本技术条件规定了上述10 kV配电负荷开关的使用环境条件、性能参数、技术要求等具体内容。

本规范中凡标明参数数值的是作为特殊强调的条款，未标明的按DL/T403-2000 执行。

本技术条件适用于天津市电力公司管辖的10kV架空配电线路柱上断路器。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB1984,1989 《交流高压开关》GB/T 11022-1999 《高压开关设备通用技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB763-1990 《交流高压电器在长期工作时的发热》GB3309-1989 《高压开关设备常温下机械试验》GB2706-1989 《交流高压电器动热稳定试验方法》GB8905/T-1998 《六氟化硫电气设备中气体管理和检测导则》DL/T403-2000 《12,40.5Kv高压真空开关订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》当以上标准中的条款与本技术条件发生偏差时，应满足本技术条件。

3 设备技术规范3.1 SF6负荷气体绝缘真空断路器。

3.2 使用环境条件——海拔高度: ?1000米.——环境温度: 户外―25?,+50?——相对湿度: ?90%(25?)2——日照强度(风速0.5m/s时):0.1W/cm——最大风速: ?35m/s——外绝缘污秽等级IV;外绝缘爬电比距不小于31mm/kV.——覆冰: 按10mm考虑——地震裂度: 不超过8度，水平加速度0.15g——安装位置: 户外柱上3.3 性能参数——额定电压: 10kV——额定绝缘水平 12 kV——额定电流: 630A——额定频率: 50Hz——额定峰值耐受电流:50 kA1——额定短时耐受电流: 20kA、4秒——额定短路开断电流: 20kA——额定开断短路电流次数: ?30次——额定电流开断次数;?10000次——机械寿命:?10000次——工频耐压(有效值1min):相对相42kV，相对地42kV，断口间48kV——雷电冲击耐压(1.2/50цs):相对相75kV，相对地75kV，隔离断口间85kV +1——触头开距: 9mm -0.5——分、合闸时间: <45ms——分合闸同期性: <2ms——单相导电回路电阻<120uΩ—— SF6气体年漏气率 < 1%——储能电动机额定功率: <40W4 断路器结构及附属设备要求4.1 采用真空灭弧室，高压部分、操作机构、低压回路全部采用SF6气体绝缘密封。

、柱上隔离开关额定频率: 50Hz。

额定电压: 12kV。

额定电流: 630A。

绝缘水平: 见下表。

柱上隔离开关额定绝缘水平kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范(1) 环境条件1) 海拔高度：W 3000m2) 最大风速：30m/s。

3) 环境相对湿度：日平均值95%月平均值90%4) 地震烈度: 8度。

5) 污秽等级: 3级。

使用条件1) 系统电压: 10kV;系统最高电压：12kV;系统额定频率：50Hz;系统中性点接地方式：非有效。

2)安装地点：户外。

3)安装方式：柱上垂直。

(3)技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dBo 3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子,留有15%&用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N;垂直500N;横向400N。

断路器端子型式和尺寸应满足GB/T 5273 —1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（ 42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

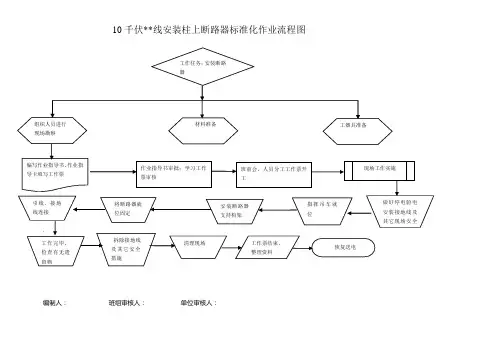

10千伏**线安装柱上断路器标准化作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-20211001 10kV**线安装柱上断路器作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日时分至年月日时分
东部电力-呼伦贝尔电业局-**供电局-配电班
1、围
1.1本指导书适用于**供电局10kV**线安装柱上断路器作业。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规》
2.3东部电力《架空配电线路安装检修规程》
2.4东部电力《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
6、风险分析及防措施
7、开工
8、作业容。

国家电网公司集中规模招标采购国家电网公司总部配网标准化物资固化技术规书柱上断路器,AC10kV,630A,25kA,真空,无隔离闸刀,用户分界（电动，弹簧）（936-00005）招标文件（技术规）一．通用部分1 围本部分规定了12kV户外柱上断路器招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

本部分适用于12kV户外柱上断路器招标。

2 规性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB 311.1高压输变电设备的绝缘配合GB 1984高压交流断路器GB 3309高压开关设备常温下的机械试验GB 4208外壳防护等级GB/T 11022高压开关设备和控制设备标准的共用技术要求GB/T 12022工业六氟化硫GB 8905SF6电气设备中气体管理和检测导则GB 50150电气装置安装国工程电气设备交接试验标准DL/T 40312kV～40.5kV高压真空断路器订货技术条件DL/T 593高压开关设备的共用技术要求DL/T 88412kV少维护户外配电开关设备通用技术条件DL/T 615交流高压断路器参数选用导则Q/GDW xxx 高海拔外绝缘配置技术规3 术语和定义下列术语和定义适用于本文件。

3.1招标人bidder提出招标项目，进行招标的法人或其他组织。

3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。

3.3卖方（供方） seller（supplier）提供本部分货物和技术服务的法人或其他组织，包括其法定的承继者。

3.4买方（需方） buyer（purchaser）购买本部分货物和技术服务的法人或其他组织，包括其法定的承继者和经许可的受让人。

4 总则4.1一般规定4.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

10KV柱上真空断路器技术条件型号：ZW32 –12G/630A-20KA （不锈钢外壳）一、使用环境：1．海拔高度：≤1800M2．环境温度：+ 60 ℃~ -30℃3．最大日温差：≤15K4．风速：≤34 m/s5．抗震能力：地面水平加速度0.25g地面垂直加速度0.125g6．覆冰厚度：10mm7．使用地点: 户外二、产品应符合下列标准要求：1．GB1984-89 交流高压断路器2．GB1985-89 交流高压隔离开关和接地开关3．GB11022-89 高压开关设备通用技术条件4．DL406-91 交流自动分段器订货技术条件5．DL/T 402-91 交流高压断路器订货技术条件6．SD317-89 10KV交流自动重合器技术条件三、技术参数要求：1．额定电压：12KV2．额定工作电压：10KV3．额定电流：630 A4．频率50Hz5．额定开断电流：20 KA6．额定关合电流: 50 KA7．额定短时耐受电流: 20 KA8．额定短时耐受电流时间: 4S9．额定峰值耐受电流: 50 KA10．绝缘水平一分钟工频耐压对地42KV（干试）断口48KV雷电冲击耐压对地75KV断口85KV12．外绝缘污秽等级：III级13．主绝缘距离要求: 导体相间及对地≥125mm瓷绝缘爬电比距1.8 cm/KV有机绝缘爬电比距2.0cm/KV绝缘隔板两边距带电体的净距离每边不小于30 mm 14．绝缘材料: 应选用阻燃材料如SMC。

15．断路器机械寿命：10000次16．辅助开关额定电流：DC10A17．断路器合闸时间：≤0.06S(最高操作电压)≤0.1S(最低操作电压) 18．断路器分闸时间：≤0.1S19．断路器合分闸不同期：≤ 2 MS20．断路器弹跳时间：≤ 2 MS21．操作电压的波动范围：65%~120%Un能可靠分闸85%~110%Un能可靠合闸22．断路器应装设指示明显的分合闸位置指示及计数器。

一、柱上隔离开关（1）额定频率：50Hz。

（2）额定电压：12kV。

（3）额定电流：630A。

（4）绝缘水平：见下表。

柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。

2）最大风速：30m/s。

3）环境相对湿度：日平均值95%；月平均值90%。

4）地震烈度：8度。

5）污秽等级：3级。

（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。

2）安装地点：户外。

3）安装方式：柱上垂直。

（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dB。

3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子，留有15%备用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。

断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。

8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

专用技术规范
1 标准技术参数
柱上断路器，AC10kV，630A，25kA，真空，户外。

空气绝缘，电动,弹簧，支柱式技术参数特性见表1.
表1技术参数响应表（投标人填写）
1
2
2、壳体材质采用厚度2mm，不锈钢材质。

3
附件：一二次设备连接
a）一次开关侧航空接插件管脚定义
与馈线终端配套的一次开关，应配置26芯航空接插插座。

26芯航空接插插件管脚定义见附表1。

附表1 26芯航空插件管脚电气定义
4
a)一二次设备连接电缆（开关厂商不配置)
馈线终端典型设计提供一次开关与馈线终端的连接电缆示意图、PT与馈线终端的连接电缆示意图，分别见附图1、附图2。

5
附图1 一次开关与馈线终端的连接电缆示意图
附图1中6芯，10芯航空接插件管脚定义参见国家电网公司《配电自动化终端技术规范》附录B。

6芯，10芯、26芯航空接插件结构尺寸和安装尺寸参见《配电自动化设备典型设计》。

4芯插头
附图2 PT与馈线终端的连接电缆示意图
附图2中4芯航空接插件管脚定义参见国家电网公司《配电自动化终端技术规范》附录B。

4芯航空接插件结构尺寸和安装尺寸参见《配电自动化设备典型设计》。

4芯航空接插件和PT侧电缆标记的对应关系见附表2.
附表2 4芯航空接插件和PT侧电缆标记的对应关系表
6
7。

10千伏**线安装柱上断路器标准化作业流程图
_
编号: ZDS-20211001 10kV**线安装柱上断路器作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日时分至年月日时分
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局10kV**线安装柱上断路器作业。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
6、风险分析及防范措施
7、开工
8、作业内容
12、作业指导书执行情况评估。

10kV 柱上真空断路器技术规范书单位：批准：审核：编制：年月目录1.总则2.引用标准3.使用条件4.技术参数5.技术要求6.附属设备技术参数及要求7.质量保证及试验(监造)8.供货商应提供的供货范围和技术文件9.包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1 总则1.1 本技术规范书适用于10KV线路户外柱上交流真空断路器，型号为ZW□－12/630－（20～25kA）带隔离刀闸,它提出了断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和相关标准的优质产品。

1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。

1.6 未尽事宜,由买卖双方协商确定。

2 引用标准GB3ll.1 《高压输变电设备的绝缘配合》GBll022 《高压开关设备通用技术条件》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB3906 《3～35KV交流金属封闭开关设备》SD/T318 《高压开关柜闭锁装置技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》DL/T486 《交流高压隔离开关和接地开关订货技术条件》DL/T615 《交流高压断路器参数选用导则》DL/T403 《12Kv～40.5kV高压真空断路器订货技术条件》3、使用条件安装场所：户外海拔高度: 1000米最高温度: 40℃最低温度: -40℃最大日平均温差: 25℃污秽等级: 4级空气相对湿度：日平均相对湿度不大于95％月平均相对湿度不大于90％地震裂度：8度水平加速度不大于0.2m/S2垂直加速度不大于0.25m/S24、技术参数4.1 主要技术参数名称单位数据额定电压kV 12额定电流 A 630额定频率Hz 501min工频耐压（干试/湿试）kV 42（断口49）/30 雷电冲击耐压（峰值）kV 75（断口85）额定短路开断电流HZ 20额定峰值耐受电流kA 504S额定短时耐受电流kA 20额定短路关合电流（峰值）kA 50额定操作顺序分-0.3s-合分-180s-合分机械寿命次10000额定短路电流开断次数次30额定操作电压V 220（DC，AC）辅助回路额定电压V 220（DC，AC）过电流脱扣器额定电流 A 5电流互感器变比 A 200/5，400/5，600/5（保护级：3级，测量级：0.5级）操作方式弹簧操作（手动/电动）二次回路1min工频耐压kV 24.2 断路器调整后达到的技术数据名称单位数据触头开距mm 10±1触头超行程mm 2±0.5分闸速度m/s 1±0.3合闸速度m/s 0.6±0.2触头合闸弹跳时间ms ≤2相间中心距mm 340±1.5三相分合闸不同期性ms ≤2各相导电回路电阻μΩ≤60合闸时间ms ≤60分闸时间ms ≤45动触头允许磨损累计厚度mm 34.3 操动机构主要技术数据5、技术要求5.1 真空断路器的外壳应为不锈钢外壳。

110千伏棋盘输变电工程10kV柱上真空断路器技术协议云南电网有限责任公司玉溪供电局2016年5月供货一览表目录➢总则 (4)➢工作范围 (4)2.1 范围和界限 (4)2.2 服务范围 (4)➢应遵循的主要标准 (5)➢使用条件 (6)4.1 正常使用条件 (6)4.2特殊使用条件要求 (7)4.3系统条件要求 (7)➢技术要求 (7)5.1 基本参数 (7)5.2设计与结构要求 (10)5.3专业接口要求 (13)➢试验 (14)6.1型式试验 (14)6.2出厂试验 (14)6.3现场验收试验 (15)➢产品对环境的影响 (15)➢企业VI标识 (15)➢技术文件要求 (15)➢监造、包装、运输、安装及质量保证 (16)10.1监造 (16)10.2包装和运输 (16)10.3安装指导 (16)10.4质量保证 (17)➢总则1.1 本技术文件文件适用于110千伏棋盘输变电工程项目采购的10kV柱上真空断路器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术文件文件提出的是最低限度的技术要求。

凡本技术文件文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，乙方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果乙方没有以书面形式对本技术文件文件的条文提出异议，则意味着乙方提供的设备完全符合本技术文件文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对技术文件文件的意见和同技术文件文件的差异”为标题的专门章节中加以详细描述。

1.4 本技术文件文件所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。

1.5 本技术文件文件经建设单位、供货单位双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本技术文件文件未尽事宜，由建设单位、供货单位双方协商确定。

技术规范书-柱上断路器-AC10kV-630A-25kA国家电网公司集中规模招标采购国家电网公司总部配网标准化物资固化技术规范书柱上断路器,AC10kV,630A,25kA,真空,无隔离闸刀,用户分界（电动，弹簧）（9906-500068236-00005）招标文件（技术规范）一．通用部分1 范围本部分规定了12kV户外柱上断路器招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

本部分适用于12kV户外柱上断路器招标。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 3309 高压开关设备常温下的机械试验GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 12022 工业六氟化硫GB 8905 SF6电气设备中气体管理和检测导则GB 50150 电气装置安装国内工程电气设备交接试验标准DL/T 403 12kV～40.5kV高压真空断路器订货技术条件DL/T 593 高压开关设备的共用技术要求DL/T 884 12kV少维护户外配电开关设备通用技术条件DL/T 615 交流高压断路器参数选用导则Q/GDW xxx 高海拔外绝缘配置技术规范3 术语和定义下列术语和定义适用于本文件。

3.1招标人bidder提出招标项目，进行招标的法人或其他组织。

3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。

3.3卖方（供方）seller（supplier）提供本部分货物和技术服务的法人或其他组织，包括其法定的承继者。

3.4买方（需方）buyer（purchaser）购买本部分货物和技术服务的法人或其他组织，包括其法定的承继者和经许可的受让人。

10kV柱上断路器及负荷开关技术规范书（通用部分）1 总则1.1 本技术规范书的使用范围，仅限于河南省电力公司配网10kV柱上断路器及负荷开关的订货招标。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合国家有关最新工业标准的优质产品，并符合本技术规范书。

1.3 如卖方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。

1.4 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。

1.5 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按其中要求较高标准执行。

1.6 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。

2 设备规范2.1 设备名称：10kV (真空/SF6)（断路器/负荷开关）2.2 设备参数额定电流1250/630A额定短路开断电流20KA额定短路关合电流50KA额定短路持续时间4S3 使用环境条件安装于户外3.1 海拔高度1000m3.2 最高温度+40℃3.3 最低温度-15℃3.4 最大日温差25℃3.5 最大风速30m/s3.6 复冰厚度10mm3.7 日照强度0.1W/cm23.8 污秽等级要求泄漏比距不小于31mm/kV，按最高工作电压计算。

3.9 地震强度地震裂度8度水平加速度0.5g垂直加速度0.25g安全系数 1.674 监造双方应相互支持，卖方充分尊重监造代表提出的意见。

5 质量保证及试验5.1 设备制造应遵守的规范和标准5.1.1 GB1984《交流高压断路器》5.1.2 DL/T402-91《交流高压断路器订货技术条件》5.1.3 GB311.1-311.6《高压输变电设备的绝缘配合高压试验技术》5.1.4 GB2706《交流高压电器动、热稳定试验方法》5.1.5 GB763《交流高压电器在长期工作时的发热》5.1.6 GB3309《高压开关设备常温下的机械试验》5.1.7 GB2955《电工产品人工日照试验方法》5.1.8 GB772《高压电瓷元件技术条件》5.1.9 GB191《包装贮运标志》5.1.10 GB11022《高压开关设备通用技术条件》5.1.11 IEC56-4《高压交流断路器》5.1.12 GB11023《高压开关六氟化硫气体密封试验导则》5.1.13 DL/T 593-1996《高压开关设备的共用订货技术导则》5.2 设备性能保证卖方提供的设备应符合上述设备规范和技术要求。

10ｋv户外柱上高压真空断路器型号选型-技术参数陕西泰开高压开关制造有限公司(简称“泰开高压开关”)是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业,高压电器设备骨干企业,从事高压电力设备生产已有三十余年,拥有宽敞的净化生产区,拥有先进的生产设备和完善的高压试验、检测设施,以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-4０.５KV户内外高压断路器,永磁真空断路器,智能、预付费、小型化、双电源、看门狗等真空断路器,六氟化硫断路器,负荷开关，隔离开关,高压熔断器,避雷器，变压器,高低压成套,电缆分支箱，充气柜,自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前,售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZＷ3２-12型户外高压真空断路器（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。

ＺW32-1２型户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口，并具有可靠的联锁操作。

使用环境条件:ａ、环境温度不高于＋４5 ℃,不低于– 30 ℃;b、空气相对湿度:日平均值不大于95％,月平均值不大于90％;饱和蒸汽压：日平均值不大于２.2×１０-３ＭPa,月平均值不大于1．8×１0－3 MPａ；在高湿度期温度急降时，可能凝露；c、海拔高度不超过 1000米；ｄ、地震烈度不超过8级。

断路器结构特点：1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
