2018年临武分公司10kV及以下工程10kV柱上真空断路器专用技术规范校对：编制：设计单位：中国电建集团海南电力设计研究院有限公司2018年07月供货一览表目录1 总则 (3)2 工作范围 (3)2.1 范围和界限 (3)2.2 服务范围 (3)3 应遵循的主要标准 (4)4 使用条件 (5)4.1 正常使用条件 (5)4.2特殊使用条件要求 (6)4.3系统条件要求 (6)5 技术要求 (6)5.1 基本参数 (6)5.2设计与结构要求 (9)5.3专业接口要求 (12)6 试验 (13)6.1型式试验 (13)6.2出厂试验 (13)6.3现场验收试验 (14)7 产品对环境的影响 (14)8 企业VI标识 (14)9 技术文件要求 (14)10 监造、包装、运输、安装及质量保证 (15)10.1监造 (15)10.2包装和运输 (15)10.3安装指导 (15)10.4质量保证 (15)1 总则1.1 本设备技术规范书适用于10kV柱上真空断路器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术文件文件提出的是最低限度的技术要求。
凡本技术文件文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标人没有以书面形式对本技术文件文件的条文提出异议，则意味着投标人提供的设备完全符合本技术文件文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对技术文件文件的意见和同技术文件文件的差异”为标题的专门章节中加以详细描述。
1.4 本技术文件文件所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。
1.5 本技术文件文件经建设单位、供货单位双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
真空断路器的选择
对真空断路器的选择，通常应从以下几方面来进行考虑：(1)频繁操作场所。
应优先选用真空断路器，如切换电容器组、掌握高压电动机、掌握和爱护电炉变压器、电气列车等。
(2)优选“一体化”结构。
在满意运行条件和运行环境的状况下，应优先选用“一体化”结构，尽量避开选用“分体式”结构。
(3) 10kV电压等级优选真空断路器。
考虑到降低运行维护费用、噪声、防火和小型化等要求，在10kV电压等级电源系统中应优先考虑选用真空断路器。
(4)选用的真空断路器应符合标准。
选用的真空断路器应符合DL/T 402-2023《高压沟通断路器订货技术条件》以及DL/T 403-2000《12kV-40. 5kV高压真空断路器订货技术条件》等标准。
其电气和机械性能要求主要是：1)切断短路电流后，绝缘耐压水平不应降低。
2)切合感应负荷时，应能承受载流过电压。
3)用于非有效接地系统中，应先经异相接地故障开断试验。
4)合闸弹跳时间不大于2ms，分闸反弹幅值及自动重合闸的无电流间隔时间应满意产品技术条件。
5)应具有足够的机械寿命（一般为10000次）和电气寿命（额定电流切断时为10000次，额定短路电流切断时为20～50次）。
对于是否需要欠电压爱护，可随使用要求而定。
1。
一、柱上隔离开关（1）额定频率：50Hz。
（2）额定电压：12kV。
（3）额定电流：630A。
（4）绝缘水平：见下表。
柱上隔离开关额定绝缘水平kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。
2）最大风速：30m/s。
3）环境相对湿度：日平均值95%；月平均值90%。
4）地震烈度：8度。
5）污秽等级：3级。
（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。
2）安装地点：户外。
3）安装方式：柱上垂直。
（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。
2）噪声：户外不大于55dB。
3）操动机构。
形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。
4）辅助回路。
辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。
辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。
采用阻燃端子，留有15%备用端子排。
5）一次端子。
断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。
断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。
6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。
7）接地。
每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。
8）寿命。
机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。
9）每台断路器配有位置指示器。
合闸为红色；分闸为绿色。
10）所有支架按工程需要要进行热镀锌的防腐处理。
11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。
10KV中压真空断路器的选用发布时间：2021-05-07T02:53:14.646Z 来源：《中国电业》（发电）》2021年第1期作者：景启刚[导读] 对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。
历电自动化科技（镇江）有限公司 21220010KV电压等级是我国配电的主要电压等级，10KV等级中控制开关中，真空断路器由于灭弧能力强，电气寿命长，维护方便，技术含量高等优点，在电力系统建设中，对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。
一、真空断路器的选择应按额定电流值和额定短路电流值进行选择，应以电网的实际容量为宜，尽可能地克服取值保险系数愈大愈好的倾向。
取值过大不仅造成大马拉小车极不经济的情况，同时也将影响开断小的感性或容性电流性能，导致截流过电压的发生。
据相关文献报导，我国运行中的10kV电网额定电流在2000及以下的约占总馈路数的93.1％，故而对额定工作电流的选择应以2000及以下为主。
对于最大短路电流值的选择应依据“城市网络规划与改造导则”的要求，避免盲目追求过大的保险系数。
目前国内市场上，主要选用的合资品牌断路器主要有施耐德HVX、ABBVD4、西门子3AE等品牌系列；自主品牌的有常熟开关CV1、上联RMVS1、宝光ZN172等系列。
产品质量现在自助品牌与合资品牌相差无几。
二、真空断路器及其特性断路器是带有特殊的灭弧室装置的一种开关电器，能够关合承载和开断正常回路条件下的电流并能关合在规定的时间内承载和开断异常回路条件(如短路条件)下的电流的机械开关装置。
适用于50Hz，3.6kV及以上电压等级的电网中，作为关合和开断负荷电流(一般不大于4000A)、过载电流及额定短路电流用(一般不大于63kA，亦可用作特殊场合关合和开断空载长线，空载变压器及电容器组等，以及在规定的时间内(1s、3s、4s)承载短路电流(一般不大于63kA，关合短路电流(一般不大于160kA)。
10KV柱上真空断路器技术条件型号：ZW32 –12G/630A-20KA （不锈钢外壳）一、使用环境：1．海拔高度：≤1800M2．环境温度：+ 60 ℃~ -30℃3．最大日温差：≤15K4．风速：≤34 m/s5．抗震能力：地面水平加速度0.25g地面垂直加速度0.125g6．覆冰厚度：10mm7．使用地点: 户外二、产品应符合下列标准要求：1．GB1984-89 交流高压断路器2．GB1985-89 交流高压隔离开关和接地开关3．GB11022-89 高压开关设备通用技术条件4．DL406-91 交流自动分段器订货技术条件5．DL/T 402-91 交流高压断路器订货技术条件6．SD317-89 10KV交流自动重合器技术条件三、技术参数要求：1．额定电压：12KV2．额定工作电压：10KV3．额定电流：630 A4．频率50Hz5．额定开断电流：20 KA6．额定关合电流: 50 KA7．额定短时耐受电流: 20 KA8．额定短时耐受电流时间: 4S9．额定峰值耐受电流: 50 KA10．绝缘水平一分钟工频耐压对地42KV（干试）断口48KV雷电冲击耐压对地75KV断口85KV12．外绝缘污秽等级：III级13．主绝缘距离要求: 导体相间及对地≥125mm瓷绝缘爬电比距1.8 cm/KV有机绝缘爬电比距2.0cm/KV绝缘隔板两边距带电体的净距离每边不小于30 mm 14．绝缘材料: 应选用阻燃材料如SMC。
15．断路器机械寿命：10000次16．辅助开关额定电流：DC10A17．断路器合闸时间：≤0.06S(最高操作电压)≤0.1S(最低操作电压) 18．断路器分闸时间：≤0.1S19．断路器合分闸不同期：≤ 2 MS20．断路器弹跳时间：≤ 2 MS21．操作电压的波动范围：65%~120%Un能可靠分闸85%~110%Un能可靠合闸22．断路器应装设指示明显的分合闸位置指示及计数器。

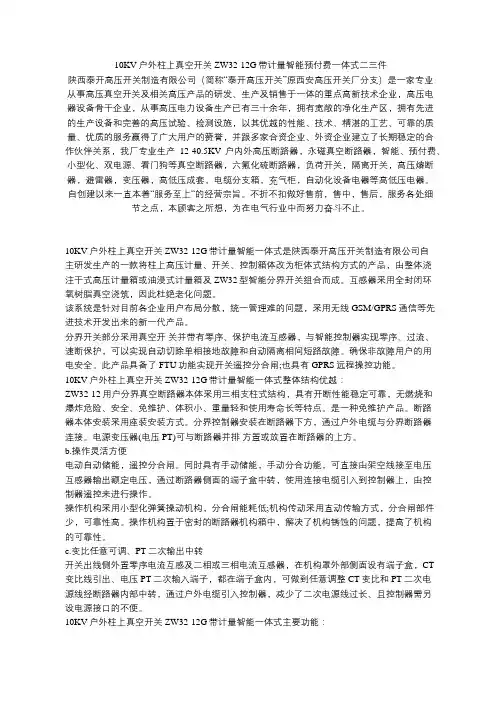

10KV柱上高压真空断路器型号参数-ZW32-ZW20陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
ZW32真空断路器带隔离刀闸(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用。
也可用于其它类似场所。
符合国家GB 1984《交流高压断路器》和国际电工委员会IEC60056《高压交流断路器》等标准。
ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。
具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。
该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。
符合如下标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同技术要求》GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下的机械试验》DL/T593《高压开关设备的共同订货技术条件》。
