浙教版科学2020年中考二轮复习--经典(物理)电学计算题(含答案)-CAL-FENGHAI.-(YICAI)-Company One1电学计算题专题突破一、简单电路计算类(杭州2012.36，台州2015.32)1. (2019广东省卷)如图所示，电源的电压恒定，R 1、R2为定值电阻，R2的阻值为60 Ω。
只闭合开关S0时，电流表的示数为0.2 A，再闭合开关S1时，电流表的示数为0.6 A。
求：(1)电源的电压；(2)电阻R1的阻值；(3)开关S0、S1均闭合后，通电10 s电路消耗的总电能。
2. (2019衡阳)如图所示电路中，已知电源电压U＝12 V保持不变，电阻R3＝8 Ω，闭合开关S，电压表的示数为8 V。
求：(1)电流表的示数；(2)R1与R2阻值之和；(3)根据已知条件，你还能求出什么物理量？并求出该物理量的值。
3. (2019济宁)如图所示，电路中的电源电压不变。
只用一根导线连接b、c时，电阻R上的电压为9.6 V，通过灯泡L的电流为0.2 A；用一根导线连接a、b，一根导线连接c、d 时，电阻R与灯泡L的电功率之比为1∶4，灯泡L正常发光。
求：(1)电阻R的阻值；(2)灯泡L的额定电压；(3)只用一根导线连接c、d时电路消耗的总功率。
4. (2019铜仁)在如图所示的电路中，电源电压为12 V，滑动变阻器的阻值范围在0至50 Ω之间，闭合开关S，调节滑动变阻器，当滑片P置于滑动变阻器的中点时，电流表的示数为0.3 A。
求：(1)定值电阻R1的阻值；(2)当滑动变阻器的滑片P置于阻值最大处时，电路的总功率是多少(得数保留1位小数)(3)电流表接入电路中的量程是0至0.6 A，在不改变电流表量程的情况下，为了保证电流表的安全，滑动变阻器接入电路中的最小阻值是多少？二、电动机模型相关计算类(杭州8考，台州2014.37)5. 小金对妈妈买的电动牙刷非常感兴趣， 于是就拆开研究，并将一电流表接进电路中， 如图所示。

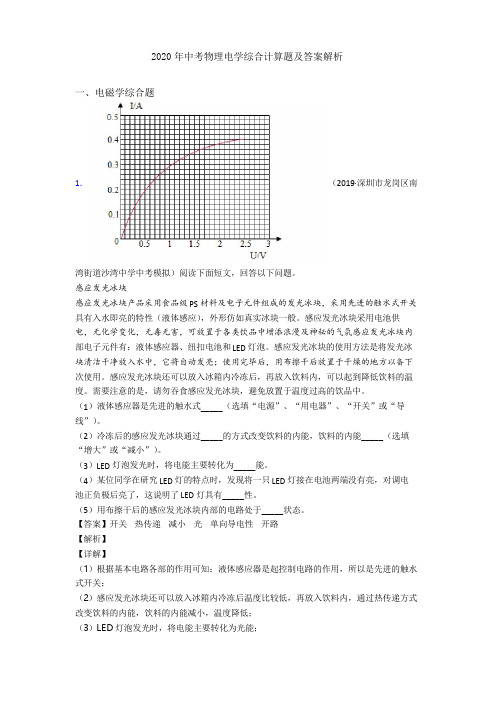

2020年中考物理电学综合计算题及答案解析一、电磁学综合题1．（2019·深圳市龙岗区南湾街道沙湾中学中考模拟）阅读下面短文，回答以下问题。
感应发光冰块感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般。
感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡。
感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用。
感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度。
需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）。
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）。
（3）LED灯泡发光时，将电能主要转化为_____能。
（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性。
（5）用布擦干后的感应发光冰块内部的电路处于_____状态。
【答案】开关热传递减小光单向导电性开路【解析】【详解】（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；（3）LED灯泡发光时，将电能主要转化为光能；率最小，由P＝可知，电路的总电阻应最大，即R1与R2应串联，所以，由图可知开关P RR 1＝1R2＝×30Ω＝10Ω；正常发光，所以，电路的总功率：P＝PL +PR1＝PL+＝160W+＝5000W＝5kW；10Ω（4）LED灯也叫发光二极管，它具有单向导电性；2．（2）如图乙所示，通电长方体金属导体在磁场中发生霍尔效应时，由于C、D表面带有不同种电荷，因此在C、D的表面之间就形成一定电压，导体C、D两表面间的电压一定不为零；通过实验可知，电流越大、磁场越强，C、D两表面间的电压就越大，霍尔效应越显著，保持通过导体的电流大小与方向及磁场的方向均不变，C、D两表面间的电压越大，说明此时磁场越强。
2020年中考物理电学综合计算题汇总含答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。
器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。
（1）请在图甲中以笔画线代替导线完成电路连接。
要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。
（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。
（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。
闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。
小泽猜想2：可能是长期使用，灯泡自身发生了变化。
因为他发现灯泡玻璃壳内壁发黑。
灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。
A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。
（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。
（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。
（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。
根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。
完成解答。
【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

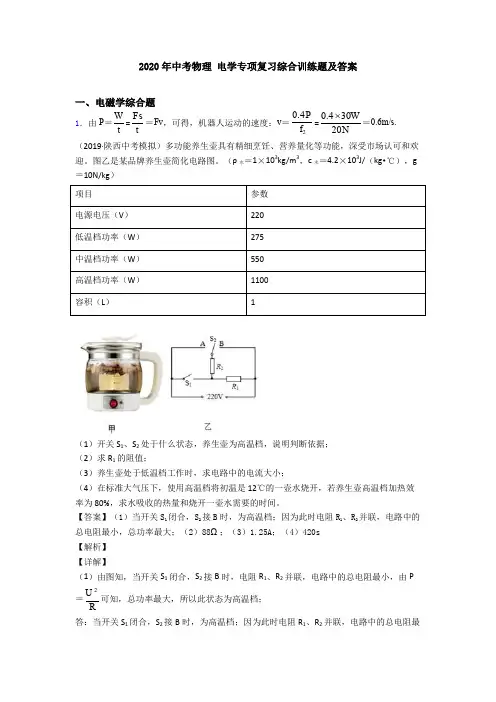

2020年中考物理电学专项复习综合训练题及答案一、电磁学综合题1．由P＝Wt=Fst＝Fv，可得，机器人运动的速度：v＝20.4Pf=0.43020WN＝0.6m/s.（2019·陕西中考模拟）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是某品牌养生壶简化电路图。
（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g ＝10N/kg）（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；（2）求R1的阻值；（3）养生壶处于低温档工作时，求电路中的电流大小；（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
【答案】（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）420s【解析】【详解】（1）由图知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P＝2UR可知，总功率最大，所以此状态为高温档；答：当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大。
（2）由图知，当开关S 1断开，S 2接A 时，电阻R 1、R 2串联，电路中的总电阻最大，由P＝2U R可知，总功率最小，此时为低温档；当S 2接A ，S 1闭合时，R 2被短路，只有电阻R 1接入电路，养生壶处于中温档。
由P ＝UI 得，正常工作时通过R 1的电流为：I 1＝P U中＝550220W V ＝2.5A ，由I ＝U R 得，R 1的阻值：R 1＝1U I ＝2202.5VA＝88Ω；答：电阻R 1的阻值是88Ω（3）由P ＝UI 得，养生壶在低温档工作时电路中的电流为：I 低＝P U低＝275220WV ＝1.25A ； 答：养生壶处于低温档工作时电流为1.25A （4）由ρ＝m V可得，水的质量：m ＝ρV ＝1×103kg/m 3×1×10﹣3m 3＝1kg ，水吸收的热量：Q 吸＝cm （t ﹣t 0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣12℃）=3.696×105J ，由η＝Q w吸和W ＝Pt 得，烧开一壶水需要的时间为：t ＝W P 高＝Q P η吸高＝53.69610110080%JW ⨯⨯＝420s 。

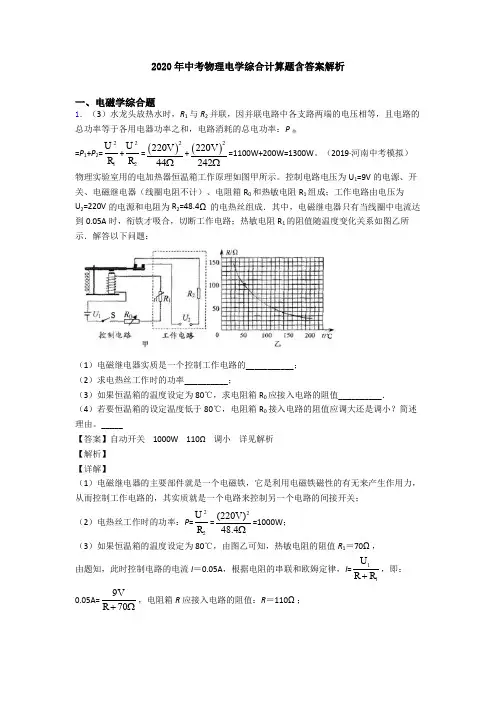

2020年中考物理电学综合计算题及答案解析一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。
（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。
控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。
_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。

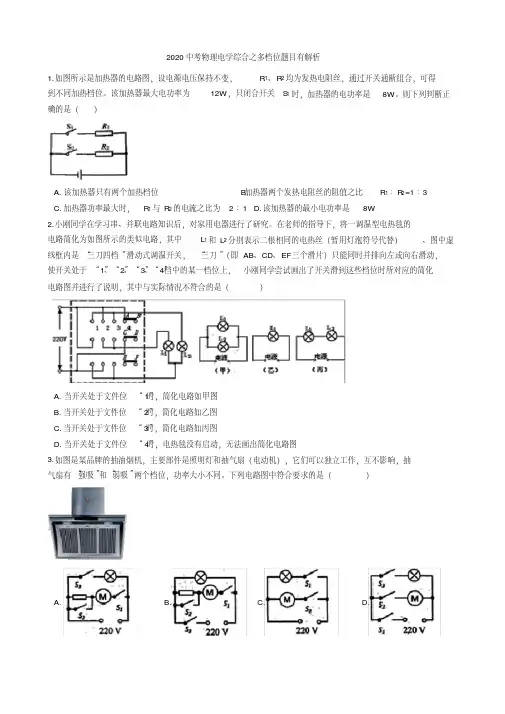

2020中考物理电学综合之多档位题目有解析
1.如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得
到不同加热档位。该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。则下列判断正
确的是（）
A. 该加热器只有两个加热档位 B. 加热器两个发热电阻丝的阻值之比R1∶R2=1∶3 C. 加热器功率最大时，R1与R2的电流之比为2∶1 D. 该加热器的最小电功率是8W 2.小刚同学在学习串、并联电路知识后，对家用电器进行了研究。在老师的指导下，将一调温型电热毯的电路简化为如图所示的类似电路，其中L1和L2分别表示二根相同的电热丝（暂用灯泡符号代替）、图中虚
线框内是“三刀四档”滑动式调温开关，“三刀”（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”档中的某一档位上，小刚同学尝试画出了开关滑到这些档位时所对应的简化电路图并进行了说明，其中与实际情况不符合的是（）
A. 当开关处于文件位“1”时，简化电路如甲图B. 当开关处于文件位“2”时，简化电路如乙图
C. 当开关处于文件位“3”时，简化电路如丙图
D. 当开关处于文件位“4”时，电热毯没有启动，无法画出简化电路图
3.如图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽
气扇有“强吸”和“弱吸”两个档位，功率大小不同。下列电路图中符合要求的是（）
A. B. C. D. 4.理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风，择开关放
在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则以下说法错误的是（）
A. 1﹣2位置是“停”的位置 B. 2﹣3位置是“冷”的位置
C. 3﹣4位置是“热”的位置 D. 有一个档位能使电热丝单独工作5.小红家买了一台电烤箱，有高、中、低三个档位的发热功率。如图是其内部简化电路图，开关S1可分别与触点a、b接触。已知：R1=60.5 ，R2=121 ，电源电压保持不变。当开关S1置于b端，S2断开时，

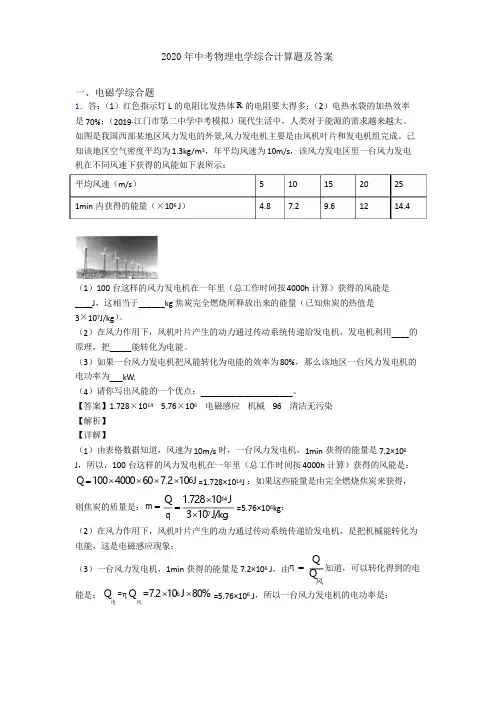

2020年中考物理电学综合计算题及答案一、电磁学综合题1．答：（1）红色指示灯L的电阻比发热体R的电阻要大得多；（2）电热水袋的加热效率是70%；（2019·江门市第二中学中考模拟）现代生活中，人类对于能源的需求越来越大。
如图是我国西部某地区风力发电的外景,风力发电机主要是由风机叶片和发电机组完成。
已知该地区空气密度平均为1.3kg/m3，年平均风速为10m/s，该风力发电区里一台风力发电机在不同风速下获得的风能如下表所示：平均风速（m/s）1min内获得的能量（×106J）54.8107.2159.620122514.4（1）100台这样的风力发电机在一年里（总工作时间按4000h计算）获得的风能是____J，这相当于______kg焦炭完全燃烧所释放出来的能量（已知焦炭的热值是3×107J/kg）。
（2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，发电机利用____的原理，把_____能转化为电能。
（3）如果一台风力发电机把风能转化为电能的效率为80%，那么该地区一台风力发电机的电功率为___kW.（4）请你写出风能的一个优点：_____________________。
【答案】1.728×1014 5.76×106电磁感应机械96清洁无污染【解析】【详解】（1）由表格数据知道，风速为10m/s时，一台风力发电机，1min获得的能量是7.2×106 J，所以，100台这样的风力发电机在一年里（总工作时间按4000h计算）获得的风能是：Q=100⨯4000⨯60⨯7.2⨯106J=1.728×1014J；如果这些能量是由完全燃烧焦炭来获得，则焦炭的质量是：m=Q 1.728⨯1014J==5.76×106kg；q3⨯107J/kg（2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，是把机械能转化为电能，这是电磁感应现象；（3）一台风力发电机，1min获得的能量是7.2×106J，由η=QQ知道，可以转化得到的电风能是：Q=ηQ=7.2⨯106J⨯80%=5.76×106J，所以一台风力发电机的电功率是：电风P 1210Ω2P = Q 5.76 ⨯106 J电 =60s 60s=96 kW ；2．（3）电能 3200imp/kW•h ，表示电能表指示灯闪烁 3200 次，消耗的电能为 1kW•h ，当1min 内闪了 64 次时，则微波炉消耗的电能是： E = 64 ⨯1 3200⨯ 3.6 ⨯106J =72000J ，微波炉消耗的电能的功率是： P = E 72000J= =1200W.（2019·曲靖一中卓立学校中考模拟）t 60s图为某三档位(慢加热、快加热、保温)电热水器的简化电路图，R 1、R 2 均为加热电阻(温度 对电阻的影响忽略不计 )；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为 75℃，求：额定电压保温功率慢加热功率快加热功率220V605W1210W(1)若电热器中已装满初温为 25℃的水 40kg ，将这些水加热到最高温度，水吸收的热量_______(c =4.2×103J/kg ·℃)； 水(2)当开关 S 1 闭合，S 2 接 b 时，电热水器处于________状态，求 R 1 的阻值_________；(3)若加热电阻产生的热量有 84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间____？ 【答案】8.4×106J 慢加热 40Ω 4132s 【解析】 【详解】（1）用该电热水器把水加热到最高温度，水需要吸收的热量： Q 吸=c 水 m (t -t 0)= 4.2×103J/kg·℃)×40kg×(75℃-25℃)=8.4×106J ；（2）开关 S 1 闭合，S 2 接 b ，电热水器处于慢加热工作状态，R 1 的阻值：U 2 （220V ）R = = = 40Ω ； 1 慢==107 J ，P 605W开关 S 1 闭合，S 2 接 a ，R 1、R 2 并联，电路中的阻值： R 并 = R R = =20Ω ， R 20ΩP 2420W用该电热水器用慢加热把原有的水加热到最高温度所用时间：t =（3）电热水器消耗的电能：W = Q 8.4 ⨯106 J吸 η 84%开关 S 1 断开，S 2 接 b ，R 1、R 2 串联，电路中的阻值 R 串= R 1+R 2，此时电路中的总电阻最 大，总功率最小，电热水器处于保温工作状态，此时电路中的阻值：U 2 (220V)2R = = =80Ω ， 串 保则 R 2 = R 串-R 1=80Ω-40Ω=40Ω ，1 2 R + R1240Ω ⨯ 40Ω 40Ω+40Ω此时电路中的总电阻最小，总功率最大，电热水器处于快加热工作状态，则快加热功率：U 2 (220V)2 P = = =2420W ， 快 并用该电热水器用快加热把原有的水加热到最高温度所用时间：W 107 J t = = ≈ 4132s ， 1 快' W 107 J = =8264s ， P 1210W慢3．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。
2020年中考物理电学综合计算题汇总含答案解析一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。
现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。
(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。
(2) 请你计算出变阻器的总电阻R 1的大小。
小贴士电源两极间存在电压。
实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。
当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。
（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。
2020年中考物理电学综合计算题含答案解析一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。
（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。
控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。
_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态。

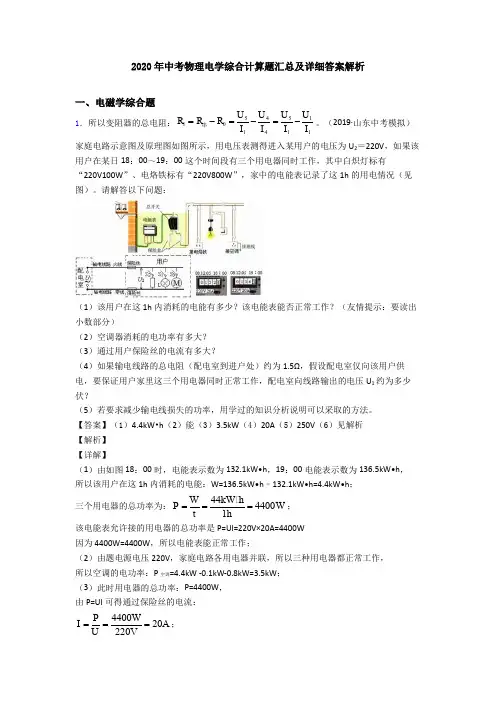

2020年中考物理电学综合计算题汇总及详细答案解析一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。
（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。
请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？（3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。
【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析【解析】【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h 4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ；（3）此时用电器的总功率：P=4400W ，由P=UI 可得通过保险丝的电流：4400W 20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V；得，导线电压：U线=IR线=20A×1.5Ω=30V，根据U IR根据串联电路的电压特点，所以配电室向线路输出的电压：U1=U额+U线=220V+30V=250V；2．答：水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。
2020年中考物理电学综合计算题汇总 一、电磁学综合题 1．（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态。（2019·深圳市龙岗区南湾街道沙湾中学中考模拟）如图甲电路，当开关S闭合后，两电流表对应的指针偏转情况如图乙所示：求：
（1）a表的量程是_____b表的读数是_____ （2）通过L1和L2的电流分别是多少___,____？ 【答案】0∼0.6A 0∼3A 0.3A 0.9A
【解析】 【详解】 （1）由电路图可知此电路为并联电路，电流表a与在L1串联，因此电流表a测量L1的电流；电流表b串联在干路中，电流表b测量干路中的电流；因为并联电路的干路电流要大于支路电流，所以电流表a的使用量程应是0∼0.6A，分度值是0.02A，读数为0.3A；电流表b的使用量程应是0∼3A，分度值是0.1A，读数I=1.2A。
2．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。则L2的电流I2=I−I1=1.2A−0.3A=0.9A。（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题 2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥
四号的着陆器和月球车提供地月中继通信支持．（如图甲） 2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探
测器，开启了中国月球探测的新旅程． 2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进
入了环月轨道． 2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆
准备轨道． 2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．
2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤． （1）已知月球上无大气、无磁场、弱重力。爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____． A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁
B．月球土壤非常松软，所以月球车的车轮应比较宽
C．因为月球上引力比地球上要小，玉兔号登月后质量会减小
D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向
（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”） （3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”） ②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．
A．月球背面光线太暗 B．月球背面距离地球太远
C．月背着陆，通讯不便 D．为“嫦娥4号”提供能源
（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A或者B）（A烈日暴晒、B寒冷月夜） （5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V，当电动机正常工作时，通过线圈的电流是10A，5min内电动机所做的机械功是______J. 【答案】B 前 电磁波 C A 315000 【解析】 【详解】 （1）A．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A错误； B．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，
故B正确； C．质量不会随位置的变化而变化故C错误；
D．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D错误；
（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气． （3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。 ②读图及材料可知，“嫦娥4号”是世界上首次于月球背面软着陆，为了维持“嫦娥4号”与
地球间的正常通讯，发射了中继卫星“鹊桥”。故选：C。 （4）发生日食，月球在地球和太阳之间，太阳照射这地球，所以处于A烈日暴晒； （5）电流做功W＝UIt＝110V×10A×5×60s＝3.3×105J； 线圈发热消耗的能量Q＝I2Rt＝(10A)2×0.5Ω×5×60s＝1.5×104J，
3．（2019·福建中考模拟）医生对病人进行脑部手术
时，需要将体温降至合适的温度。准备手术之前，病人的心肺功能开始由心肺机取代。
（1）心肺机的一个功能是用“电动泵”替代心脏博动，推动血液循环，原理如图所示。将线圈ab缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K1、K2都只能单向开启，反向则封闭管路。当线圈中的电流从a流向b时，线圈的左端为_____（选填“N”或“S”）极，活塞将向右运动，“动力泵”
处于_____（选填“抽血”或“送血”）状态。 （2）心肺机的另一个功能是用“热交换器”进行热量交换，通过血液循环调节体温。经监测，病人体温由17℃上升至正常体温37℃历时1h。在这段时间内，假设人体所需热量完全由热交换器提供，且不计人体散热，试求人体需从“热交换器”吸收的热量_______。（设病人质量为60kg，人体比热容与水相当为c＝4.2×103J/（kg•℃）） （3）正常人在静息状态下，每分钟人体心脏能以1.6×105Pa的平均压强将体积6000mL的血液压出心脏，送往人体各部位。求此状态下“电动泵”替代心脏推动血液循环的输出功率________。 【答案】N 送血 5.04×106J 16W 【解析】 【详解】 （1）当线圈中的电流从a流向b时，由安培定则可知，线圈的左端为N极，与磁铁N极相排斥，活塞在排斥力的作用下将向右运动；此时阀门K1打开，K2关闭，“动力泵”处于送血状态。 （2）人体吸收的热量： Q＝cm（t﹣t0）＝4.2×103J/（kg•℃）×60kg×（37℃﹣17℃）＝5.04×106J，
（3）心脏每分钟做的功： W＝FL＝pSL＝pV＝1.6×105Pa×6000×10﹣6m3＝960J，
4．由图象可知，该装置所能测量的最大风力为720N。（2019·湖北中考模拟）饮水机是一种常用的家用电器，图甲为饮水机结构剖面图，其加热水槽部分工作原理电路图如图乙所示，其中S是温控开关，R1是加热电阻，R2是定值电阻。当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另处于保温状态.请回答下列问题：
（1）当开关S与________接触时，此时饮水机处于保温状态。 （2）若饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W，求电阻R2
的阻值____（不考虑温度对阻值的影响，且不计指示灯的阻值）。
（3）如图甲控水槽内浮体A与阀门C固定相连，当A恰好浸没时阀门C关闭，A未浸没时C略有下降，桶内水流入控水槽中。己知浮体A的体积为55cm3，阀门C的横截面积为1cm2；浮体A与阀门C共重0.15N，（不计大气压强）。求：
①浮体A浸没时所受浮力为多大？______ ②桶内水位的最大高度是多少？__________ 【答案】b 132Ω 0.55N 0.4m
【解析】 【详解】 （1）由图乙知，S接a时，R1与红灯串联；S接b时，R1、R2、绿灯串联。不计指示灯的
阻值，所以S接b时，电路中电阻大，电压一定时，由P=2UR可知此时电路消耗功率较小，此时为保温状态；则S接a时为加热状态； （2）S接a时为加热状态，加热时加热管的功率为550W，R1的阻值：
R1=221(220V)=550WUP加热 =88Ω，S接b时为保温状态，R1和R2串联，此时加热管的功率为
88W（即R1的功率为88W），电路中电流：I=I1=88W88Ω=1A，
由欧姆定律可得：R1+R2=220V1AUI=220Ω， 所以R2=220Ω-88Ω=132Ω；
（3）①浮体A完全浸没时受到的浮力：F浮=ρ水V排g=1.0×103kg/m3×55×10-6m3×10N/kg=0.55N； 5．（4）牵引力做的功为fvt，同时储存起来的能量21WW，燃料燃烧放出的热量mq，混合动力汽车燃油的能量转化效率表达式η=WW有总=21fvtWWmq=（fvt+W2-W1）/ （mq）.（2019·珠海市第四中学中考模拟）读短文,回答问题： 贫民窟中的黑科技 单靠重力工作的电灯 当我们在受电灯带来的各种便利时,身处在发展中国家贫困地区的人们却在依靠极度危险的煤油灯进行照明。针对发展中国家普遍用不上电的情况,2012年12月,英国伦敦设计师马丁瑞德福和吉姆里弗斯发明了一款实用的“重力灯”( Gravity Light),顾名思义,它靠重力发电,在灯身上挂着的一重物,重物下落时,它会拉动灯中心的一根绳子,从而启动一台发电机,发电机把下落重物产生的能量为灯供电。这和手摇式发电装置的原理一样,只不过重力灯的运动方向更垂直,这种重力灯和苹果手机一起被为21世纪最伟大的发明 现在，重力灯迎来了第三代“重力LED灯GL02”,其亮度相当于一个12瓦的日光灯(如图甲),使用寿命可以达到200年。“重力LED灯GL02”挂于大约2米高,通过拉几下珠绳把重物吊起,松开后,重物因重力的关系会慢慢下降(每秒大约2mm,如图乙),重力灯的内部结构如图丙所示,以一系列的齿轮带动一个直流发电机,发电时间约为20分钟。“重力LED灯GL02”采用了全新的保护机制,可以确保超重的物体安全地着陆地面,当沙包落到地面时,只要将沙包再提离至原来位置,又可以继续发电,这样就能拥有绿色、不用电池,无污染、使用“零”成本、源源不断的光线,而且“重力LED灯GL02”机身上有DC插座,还可以为收音机等设备进行供电,其他类似的装置——比如电池充电器也能用同样的方式工作·重力LFD灯的照明时间取决于安装的高度,正常情况下,实于1.8米的高度,可以维持约20分钟的照明,当然你实装高度的越高,维持时间越长。
（1）重力灯的主要构件是直流发电机,它的工作原理是__________ （2）重力灯工作过中主要的能量转化形式是：将______能转化成______能再转化成光能。 （3）如果某一次使用重力灯,将质量为20kg的重物吊起到1.8m的高度释放,重物以2mm/s速度匀速竖直下降,整个过程中可使10只并联的标有3V 10mALED灯正常发光。则整个过程中重物的重力做功_______J(g=10N/kg);重力灯的能量转化效率为______________ （4）重力灯是绿色、无污染的清洁照明工具，使用“零”成本。但它也有不足之处，请说出使用重力灯的一点不足：________ 【答案】电磁感应 机械 电 360 75% 功率小、供电时间短；不能持续供电
