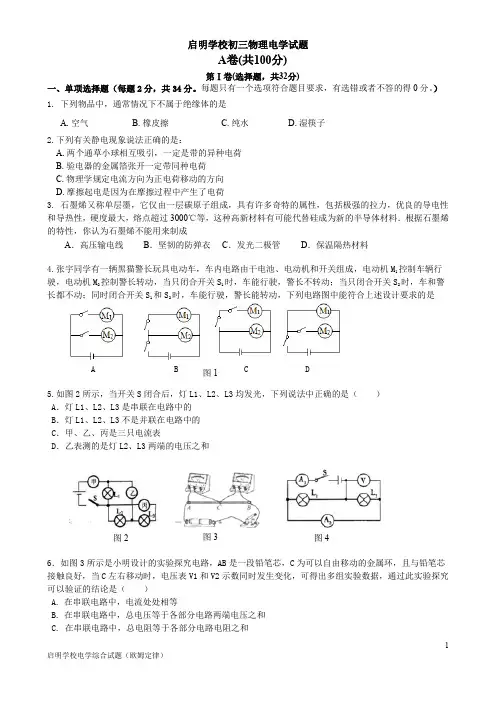

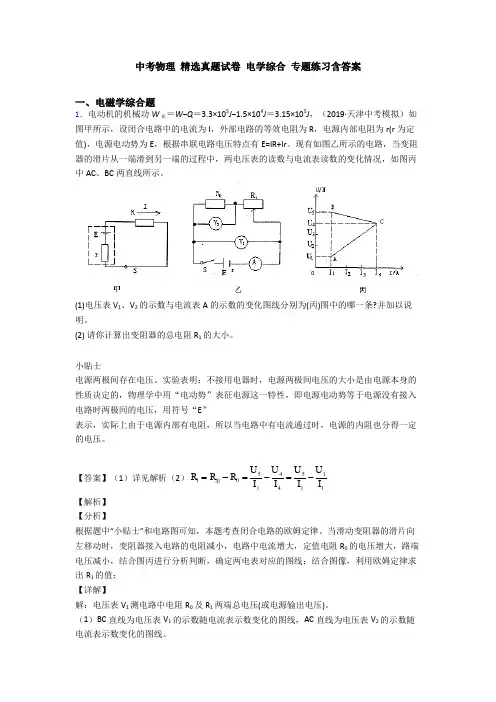

中考物理 精选真题试卷 电学综合 专题练习含答案一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。

现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。

(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。

(2) 请你计算出变阻器的总电阻R 1的大小。

小贴士电源两极间存在电压。

实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。

【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。

当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。

（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。

当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。

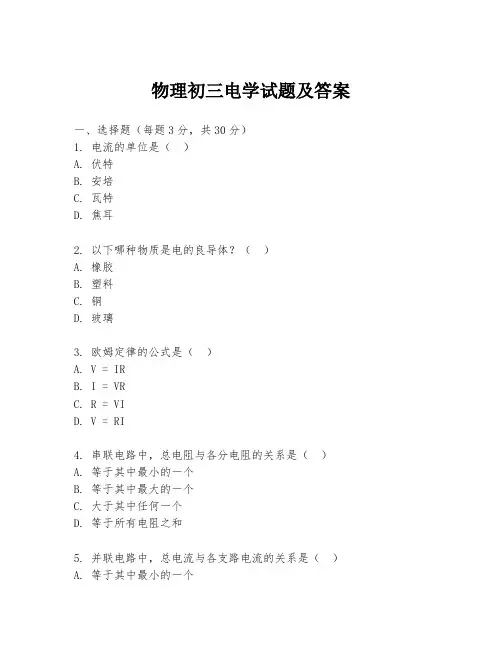

物理初三电学试题及答案一、选择题（每题3分，共30分）1. 电流的单位是（）A. 伏特B. 安培C. 瓦特D. 焦耳2. 以下哪种物质是电的良导体？（）A. 橡胶B. 塑料C. 铜D. 玻璃3. 欧姆定律的公式是（）A. V = IRB. I = VRC. R = VID. V = RI4. 串联电路中，总电阻与各分电阻的关系是（）A. 等于其中最小的一个B. 等于其中最大的一个C. 大于其中任何一个D. 等于所有电阻之和5. 并联电路中，总电流与各支路电流的关系是（）A. 等于其中最小的一个B. 等于其中最大的一个C. 等于所有电流之和D. 等于其中任何一个6. 电能的单位是（）A. 瓦特B. 焦耳C. 伏特D. 安培7. 电功率的计算公式是（）A. P = IVB. P = I²RC. P = V/ID. P = V²/R8. 家庭电路中，开关应该接在（）A. 火线和灯泡之间B. 零线和灯泡之间C. 火线和零线之间D. 灯泡和零线之间9. 保险丝的作用是（）A. 增加电路的电阻B. 减少电路的电流C. 保护电路不受过载D. 提高电路的电压10. 电磁铁的磁性强弱与（）有关。

A. 电流大小B. 线圈匝数C. 铁芯材料D. 所有上述因素二、填空题（每空2分，共20分）1. 电荷的定向移动形成______。

2. 电路中形成持续电流的条件是电路两端有______，并且电路是______的。

3. 电阻是导体对电流的______作用。

4. 家庭电路中的电压是______伏特。

5. 电功的计算公式是______。

6. 电功率的单位是______。

7. 电能表是测量______的仪表。

8. 电流表应串联在电路中，电压表应______在电路中。

9. 电热器是利用电流的______效应工作的。

10. 电磁铁的磁性强弱与电流大小、线圈匝数以及铁芯材料都有关系，其中______对磁性影响最大。

三、简答题（每题10分，共20分）1. 请简述串联电路和并联电路的特点。

初三物理电学综合题(较难)含答案一、电磁学综合题1．（4）当开关都S 1、S 2都断开时，系统处于保温状态，此时R 1与R 2串联，系统连续工作10h ，因串联电路中总电阻等于各分电阻之和，所以，白天系统消耗的电能：W 白＝212U R R +t ＝()2220V 10Ω30Ω+×10×3600s ＝4.356×107J ＝12.1kW •h ；晚上温度较低的时候，S 1、S 2均闭合，开启加热和照明功能，此时L 与R 1并联，晚上系统消耗的电能：W 晚＝Pt ′＝5kW ×12h ＝60kW •h ，该系统每天消耗的电能：W 总＝W 白+W 晚＝12.1kW •h+60kW •h ＝72.1kW •h 。

（2019·广东中考模拟）阅读短文，回答问题 伟大的发明---单靠重力工作的电灯英国伦敦设计师马丁•瑞德福和吉姆•里弗斯发明了一款实用的“重力灯”。

它靠重力发电。

在灯身上挂着一个重物，重物下落时，它会拉动灯中心的一根绳子，从而启动一台发电机。

发电机把下落重物产生的能量为灯供电。

这和手描式发电装置的原理一样现在，重力灯迎来了第二代﹣“重力LED 灯GL02”，其亮度相当于一个12瓦的日光灯（如图1），使用寿命可以达到200年。

“重力LED 灯G02”挂大约2米高，通过拉几下珠绳把重物吊起，松开后，重物因重力的关系会慢慢下降（每秒大约2mm ，如图2）。

以一系列的齿轮带保超重的物体安全地着陆地面。

当沙包落到地面时，只要将沙包再提高至原来位置，又可以继续发电。

这样就能拥有绿色、不用电池、无污染、使用“零成本、源源不断的光能。

重力LED 灯的照明时间取决于安装的高度，正常情况下，安置于18米的高度，可以维持约20分钟的照明，当然你安装高度的越高。

维持时间越长。

（1）重力灯的主要构件是直流发电机，它的工作原理是_____现象。

（2）重力灯的内部结构如图3所示，使用了滑轮系统，通过向下拉珠绳把重物吊起。

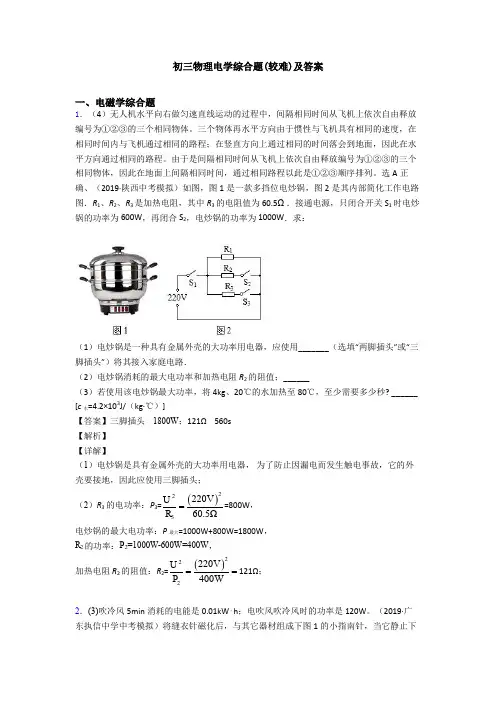

初三物理电学综合题(较难)及答案一、电磁学综合题1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。

三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。

由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。

选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）]【答案】三脚插头1800W；121Ω 560s【解析】【详解】（1）电炒锅是具有金属外壳的大功率用电器，为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；（2）R3的电功率：P3=()223220V60.5ΩUR==800W，电炒锅的最大电功率：P最大=1000W+800W=1800W，R2的功率：P2=1000W-600W=400W，加热电阻R2的阻值：R2=()222220V400WUP==121Ω；2．(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。

（2019·广东执信中学中考模拟）将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.（______）【答案】N【解析】【详解】缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极(即地理北极)，所以针尖是小磁针的N极；磁感线从地磁北极出发，指向地磁南极，且小磁针静止时N极的指向与经过该点的磁感线方向一致，故作图如下：3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R2上标有“100Ω 1A”字样。

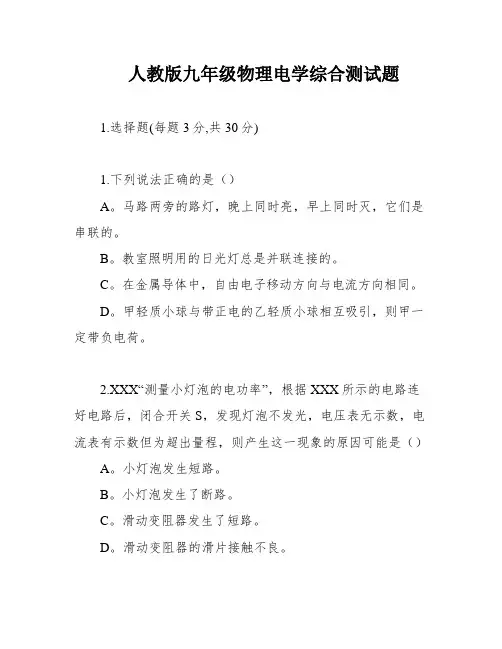

人教版九年级物理电学综合测试题1.选择题(每题3分,共30分)1.下列说法正确的是（）A。

马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的。

B。

教室照明用的日光灯总是并联连接的。

C。

在金属导体中，自由电子移动方向与电流方向相同。

D。

甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电荷。

2.XXX“测量小灯泡的电功率”，根据XXX所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（）A。

小灯泡发生短路。

B。

小灯泡发生了断路。

C。

滑动变阻器发生了短路。

D。

滑动变阻器的滑片接触不良。

3.把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（）A。

细导体的电阻小于粗导体的电阻。

B。

通过细导体的电流小于通过粗导体的电流。

C。

通过细导体的电流大于通过粗导体的电流。

D。

细导体两端电压大于粗导体两端电压。

4.将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A。

L1的电阻可能比L2的小。

B。

L1的额定功率可能比L2的大。

C。

若将两灯并联接入电路中，L1更亮。

D。

两灯正常工作时L1要暗一些。

5.如图4-3-16所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是()A。

滑动变阻器的滑片P向上移。

B。

滑动变阻器的滑片P向下移。

C。

开关S2闭合，滑动变阻器的滑片P向下移。

D。

开关S2闭合，开关S1断开。

6.下列说法中正确的是()A。

电流做功的过程实际就是电能转化为其他形式能的过程。

B。

电能对于我们的生活是一种非常重要的能源，在所有的方面都可以利用电能。

C。

电流所做的功跟电压和电流成正比。

D。

手电筒工作时，电池的化学能直接转化为光能。

7.如图是XXX厨房安装的抽油烟机和照明灯的连接电路图。

下列说法正确的是（）A。

抽油烟机和照明灯只能同时工作。

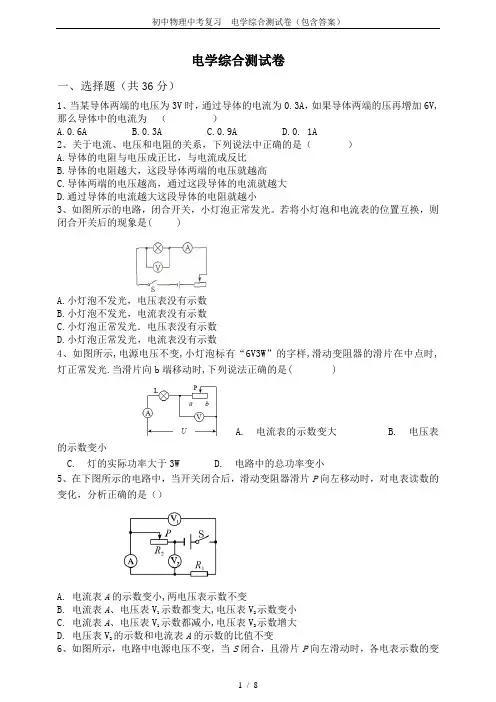

电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。

下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。

初三物理关于电功率10道典型题（含答案和解析）一、单项选择题：1、下列家用电器中，将电流热效应作为工作原理的是（）.A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱答案：B.解析：A.电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A 错误.B.电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确.C.抽油烟机是利用电动机带动工作的，不是利用电流的热效应，故C错误.D.电冰箱利用电动机带动工作，不是利用电流的热效应，故D错误.故选B.考点：电学——电功和电功率——焦耳定律.2、图所示的电路中，电源两端的电压保持不变，R2为滑动变阻器．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）.A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大答案：C.解析：由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流，在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大.可知，电路中的电流变小，即电流表的示数变小，故AD错误.由I=UR由U=IR可知，R2两端的电压变小.因串联电路中总电压等于各分电压之和，所以，两端的电压变大，即电压表的示数变大，故B错误、C正确.故选C.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.二、实验选择题：3、中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）.A. 压电薄膜振动时可以产生电压.B. 小灯发光说明振动的压电薄膜中产生了电流.C. 发光小灯的数量与踩动踏板的频率有关.D. 增大踩动踏板的频率，压电薄膜发电的总功率变小.答案：ABC.解析：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大；故ABC正确，D错误.故选ABC．考点：科学——电学——电流与电路——电流和电路.4、小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）.A. 为使小灯泡正常发光，电压表示数应为2.5V.B. 图乙中的电流表示数为2.5A.C. 小灯泡正常发光时的电阻为5Ω.D. 小灯泡的额定功率为5W.答案：AC.解析：A．在额定电压下灯泡正常发光，为使小灯泡正常发光，电压表示数应为2.5V，故A正确.B．图乙中，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.5A，故B错误.C．由I=UR可得，灯泡正常发光时的电阻R=UI =2.5V0.5A=5Ω，故C正确.D．小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误.故选AC.考点：电学——电功和电功率——测量小灯炮的功率.5、如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的（）.A. 电路中的电流一定时，电阻两端的电压与电阻成正比吗？B. 电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？C. 电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D. 电阻一定时，电阻消耗的电功率与电阻两端的电压的平方成正比吗？答案：BD.解析：A．探究“电路中的电流一定时，电阻两端的电压与电阻关系”时，应保持电路中的电流不变，测出不同电阻两端的电压，在不拆改电路的情况下，图中R1两端的电压无法测量，故A不能完成.B．探究“电阻一定时，通过电阻的电流与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压和通过的电流，故B能完成.C．探究“电阻两端电压一定时，通过电阻的电流与电阻的关系”时，应控制电阻两端的电压不变，改变电阻的阻值并测出电流，而图中R2的阻值不变，故C不能完成.D．探究“电阻一定时，电阻消耗的电功率与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压，且根据P=UI可测出R2的功率，可以研究电阻消耗的电功率与电阻两端的电压关系，故D能完成.故选BD.考点：电学欧姆定律——电流与电压和电阻的关系.电功和电功率——电功率.6、如图所示是小成测量未知电阻RX的实验电路，电源两端电压不变，其中RO为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2.则下列四个选项中，RX的表达式正确的是（）.A.R X=I2−I1I2R0 B.R X=I2I1R0 C.R X=I1I2R0 D.R X=I1I2−I1R0答案：D解析：根据并联分流由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R X并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=UR可得，电源的电压：U=I1R0.当开关S、S2闭合，开关S1断开时，R0与R X并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R X的电流：I X=I2−I1，则R X的阻值：R X=UI X =I1R0I2−I1．故选D．考点：电学——欧姆定律——电阻的测量.三、实验解答题：7、如图所示的电阻箱的示数是Ω．答案：2098Ω.解析：电阻箱的示数：2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098Ω.考点：电学——电压和电阻——变阻器.8、有一种用新型材料制成的电阻，小明通过实验探究电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现I1＜I2．则小明所探究问题的自变量是：．答案：电阻的温度.解析：根据题意通过改变电阻的温度来改变电阻，从而改变电流，使得I1＜I2．故小明所探究问题的自变量是：电阻的温度.故答案为：电阻的温度.考点：科学——电学——电压和电阻——电阻.9、在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据判断：当电阻R=5Ω 时，电压U= V．答案：4.5V.解析：由表格数据可知，U与R成一次函数关系，可设为U=kR+b.把R=2Ω，U=3V和R=6Ω，U=5V代入可得：3V=k×2Ω+b，5V=k×6Ω+b.联立等式可得： k=0.5V/Ω ，b=2V.则U=0.5V/Ω×R+2V.所以，当电阻R=5Ω时，电压U=0.5V/Ω×5Ω+2V=4.5V．故答案为：4.5V.考点：电学——欧姆定律——电流与电压和电阻的关系.四、计算题：10、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I．（2）电源两端的电压U．答案: （1）0.5A.（2）12V.解析: （1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流 I=U1R1=3V6Ω=0.5A.即电流表示数为0.5A.故答案为：0.5A.（2）电源两端的电压U=I(R1+R2)=0.5A×(6Ω+18Ω)=0.5A×24Ω=12V．故答案为：12V.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.。

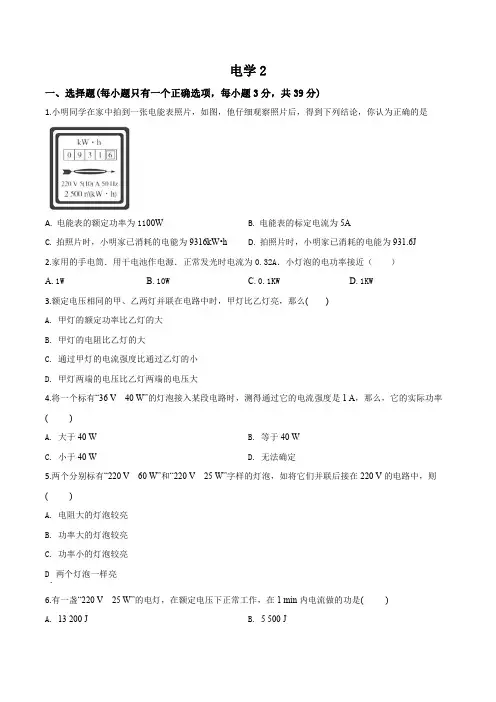

电学2一、选择题(每小题只有一个正确选项，每小题3分，共39分)1.小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是A.电能表的额定功率为1100WB.电能表的标定电流为5AC.拍照片时，小明家已消耗的电能为9316kW•hD.拍照片时，小明家已消耗的电能为931.6J2.家用的手电筒．用干电池作电源．正常发光时电流为0.32A．小灯泡的电功率接近（）A.1WB.10WC.0.1KWD.1KW3.额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么()A.甲灯的额定功率比乙灯的大B.甲灯的电阻比乙灯的大C.通过甲灯的电流强度比通过乙灯的小D.甲灯两端的电压比乙灯两端的电压大4.将一个标有“36V40W”的灯泡接入某段电路时，测得通过它的电流强度是1A，那么，它的实际功率()A.大于40WB.等于40WC.小于40WD.无法确定5.两个分别标有“220V60W”和“220V25W”字样的灯泡，如将它们并联后接在220V的电路中，则()A.电阻大的灯泡较亮B.功率大的灯泡较亮C.功率小的灯泡较亮D.两个灯泡一样亮6.有一盏“220V25W”的电灯，在额定电压下正常工作，在1min内电流做的功是()A.13200JB.5500JC.1500JD.220J7.如图所示，闭合开关，将滑片向上滑动时，观察到的现象是A.灯泡变暗，电压表示数变大B.灯泡变亮，电压表示数不变C.电路消耗的总功率变小，电压表示数不变D.电路消耗的总功率变大，电压表示数变大8.在如图所示的电路中，小灯泡上标有“6V、6W”字样，当变阻器的滑片P移到b端时，干路中的电流强度为1.5安培，则在电路中变阻器的电阻值变化范围是（电源电压不变）A.0～6欧姆B.0～12欧姆C.0～18欧姆D.0～24欧姆9.要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R来实现，那么可以采取的办法有()A.U不变，使电阻变为B.使电压和电阻分别变为、C.使电压和电阻分别变为、D.U不变，使电阻变为2R10.在电路中，电流对电风扇做功的过程实质是将电能转化为内能和机械能的过程，则电流做功的多少A.一定等于此过程中获得的热能B.一定等于此过程中获得的机械能C.一定小于电风扇获得的机械能D.一定等于电风扇消耗的电能11.下列用电器中,利用电流热效应工作的是A.电风扇B.电动机C.电视机D.电饭锅12.电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A.导线的绝缘皮隔热B.导线散热比电烙铁快C.通过导线的电流小于通过电烙铁的电流D.导线的电阻远小于电烙铁电热丝的电阻13.如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、Rc且R A=Rc>R B．当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为T A、T B、T C．对三)：（）支温度计示数的判断，下列说法正确的是(均不计热损失，比热容C水>C煤油A.T A＝T B＜T CB.T A＝T C＞T BC.T C＞T A＞T BD.T A＞T B＞T C二、填空题(每小题3分，共27分)14.一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇．电池板在太阳光的照射下，将________能转化为电能，驱动电风扇工作．电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了1h，电流做功为________J．15.某37英寸液晶电视机的铭牌上有“220V200W”的字样，则该电视机正常工作1小时消耗_________kW·h的电能．16.右表是某种家用电热水器的铭牌上所列的主要技术参数．请根据铭牌中的数据计算，此热水器在额定电压下工作时，通过电热水器的电流约为_________A．(保留一位小数)17.小华开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸"的原因可能是____________．根据小华家自动空气开关上的铭牌(如图所示)．他家的电路允许使用的电器总功率最大为________W．18.据报道，青岛一个小伙子在自家居民楼顶上，自己设计、组装了一套微型太阳能发电站，被媒体称为“中国家庭光伏电站第一人”．(1)该太阳能发电站发电时，将光能转化为______能，太阳能发电具有___________的优点；(2)该太阳能发电站工作8h可发电10kW·h，则其功率是_________kW；(3)10kW·h的电能，如果由热电转化效率为30％的热电厂来供电，需要完全燃烧煤_________kg．(煤的热值q煤=3×107J/kg，1kW·h=3.6×106J)19.如图所示，电源电压恒定．小灯泡L标有“3V0.6W”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3A，则R的阻值为_______Ω，此时灯泡L和电阻R消耗的功率之比是__________．20.小明家安装了新的感应式电能表，一个月后此表的面板如图所示，这个月他家用电_______kW h ，电能表的转盘转过了_____圈，小明家最多能接入总功率为_________W的用电器。

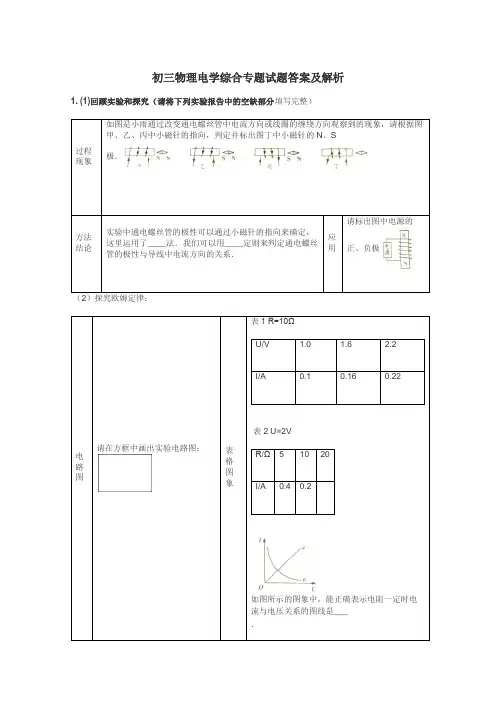

初三物理电学综合专题试题答案及解析1.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：表1 R=10ΩU/V 1.0 1.6 2.2I/A0.10.160.22表2 U=2VR/Ω51020I/A0.40.2如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W ．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。

比较甲和丙图可以看出，改变通电螺线管线圈的缠绕方向，通电螺线管磁场方向改变。

比较乙和丙图可以看出，同时改变通电螺线管中电流方向和线圈的缠绕方向，通电螺线管磁场方向不变。

丁与甲同时改变通电螺线管中电流方向和线圈的缠绕方向，故磁场方向相同。

实验中通电螺丝管的极性可以通过小磁针的指向来确定，这里运用了转换法．我们可以用安培定则来判定通电螺丝管的极性与导线中电流方向的关系．根据安培定则，用手握住螺线管，大拇指指向螺线管的N极，弯曲的四指所指的方向即螺线管中的电流方向，见答案。

（2）实验室里面常用伏安法测电阻，原理为R=用电压表测导体两端的电压，用电流表测通过导体的电流，滑动变阻器起到保护电路和改变电路中的电流作用，其他仪器有电源、开关、导体和导线实验电路图见答案。

由欧姆定律I===0.1A电阻一定时，导体中的电流跟导体两端的电压成正比，故图象a能表示其关系；由图可知，电压表的示数为2.0V，电流表的示数为0.24A，灯泡的实际功率为：P=UI=2.0V×0.24A=0.48W；若“2.5V 0.3A”灯泡正常发光，要变为原来的灯泡两端的电压，变为原来的电路中的电流，所以应减小滑动变阻器的电阻，滑片向左移。

1、如图所示,电源电压和灯泡电阻不变,当合上开关S1,断开开关S2和S3时,电灯R1正常发光，电压表示数为6V；当合上开关S1，S2,断开S3时,电流表示数为1A；当合上S3,断开S1、S2时,灯R1的实际功率为其额定功率的1/9,R2消耗的功率为0。

6W,求灯L的额定功率和电阻R3的阻值。

2、两只灯泡L1和L2分别标有“220V 40W”和“110V 100W”字样,若把它们串联在电路中，总功率最大不得超过多少瓦？若把它们并联在电路中，总功率最大不得超过多少瓦？已知：求：串联时的最大总功率并联时的最大总功率3、如图16所示，电源电压为12V,并且保持不变，滑动变阻器的最大阻值为18Ω，小灯泡上标有“6V 3W”字样.求：(1）灯泡的电阻和正常工作时的电流是多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？(3）保持滑动变阻器的位置不变,闭合S、S1、S2，此时电流表示数变化了1A，求R0的阻值是多少？(4）闭合S、S1、S2,调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少?4、在学习了电学知识后，同学们尝试“设计电路和编制习题”，老师提供了以下器材:电源、两个“12V 18W"的电阻和若干开关、导线．(1）小虎第一个完成设计，他设计的电路如图所示．他编制的试题是：“在如图a所示的电路中，闭合开关S1，通电5min产生多少热量？”请你解答此题：(2）小华思考一会儿，设计了能提供两种功率工作的电路．编制的试题是：“在小虎设计的电路上再加一个开关，使电路能以两种功率工作,其大、小功率之比是___________．”请你在图a中完成小华的设计，并将电路大小功率之比填入空格中．(3)小明经过认真思考后，用了三个开关，设计了能提供三种功率工作的电路．请你在图b的方框内，画出小明所设计的电路图．5、如图甲所示电路,电源电压为12V，电阻R1的阻值为20Ω，滑动变阻器R2的最大阻值为100Ω，当开关S闭合时，电流表A的示数为0。

初中物理中考电学实验测试综合卷检测试题(4)答案一、电压电阻中考物理电学实验1．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。

(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P 到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。

实验数据如下表。

U1/V0.8 1.2 1.5 1.8 2.2 2.5U2/V0.8 1.2 1.5 1.8 2.2 2.5小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。

小文不同意小东的观点，提出了实验改进建议。

请简述小文的实验改进措施：① ________；② _________。

(2)请你帮助小文画出他所需要的实验数据记录表_____。

解析：应该使用不同规格的电阻R1和R2应该把电压表V并联在滑动变阻器的两端U/VU1/VU2/V【分析】【详解】(1)[1]从表中数据可知，电压表V1与V2的示数相同，而串联电路电流相等，根据URI可知，R1和R2的阻值大小相等，应该让R1和R2的阻值大小不等，这样就不会得出串联电路中各用电器两端电压相等这种结论；[2]应该把电压表V并联在滑动变阻器的两端，这样可以通过探究三个电压表的示数关系，从而探究串联电路中用电器两端电压的关系；(2)[3]三个电压表，那么每次实验要记录三组数据，实验数据记录表如下表所示。

U/VU 1/V U 2/V2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D 【解析】 【分析】 【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致； （3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0xU U I R -=，从而得出待测电阻的大小 00x xx U U R R I U U ==-，故A 不符合题意．B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R UR I I I ==-， 故B 不符合题意．C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为00(x I I R R I-=）， 故C 不符合题意．D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．小刚和小强在组成串并联电路的实验中. （1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c 这一根导线，就能成为两灯_______联的正确电路．小强将多余的c 导线拆除以后，闭合开关S 时，小电灯L 1、L 2都不亮．用一段导线的两端接触A 、B 两点时，两灯都不亮；接触C 、D 两点时，两灯也不亮；接触E 、F 两点时，只有灯L 1亮．对此，下列判断中正确的是__________ (A ．灯L 1开路 B ．灯L 2开路 C ．开关S 开路 D ．灯L 2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线． （______）解析：（1)断开 （2)不发光，短路 （3)串,B （4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路4．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。

初三物理电学综合题(较难)含答案一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．Q ＝W ＝UIt ＝220V×30A×10×60s ＝3.96×106J ，（2019·河南中考模拟）有一种电加热恒温箱，工作原理如图甲所示。

物理电学试题一、选择题1．下列物理量的单位不是“焦耳”的是( )A．热量 B．功C．功率 D．能量2. 两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A. 不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C. 两灯相比，不亮的灯泡其电阻太大D. 两灯相比，通过不亮灯泡的电流较小3. 甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应：（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较4. 分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V65. 有两个灯泡，L1标有“6V，3W”的字样，L2没有标记测得L2电阻为，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是（）A. 12V，3WB. 12V，1.5WC. 9V，3WD. 9V，1.5W6.如图所示，置于通电螺线管内能自由转动的小磁针是静止的，则线圈两端的磁极和电源的正负极分别是 ( ) 。

A．线圈右端为N极，电源右端为正极B．线圈右端为N极，电源右端为负极C．线圈右端为S极，电源右端为正极D．线圈右端为S极，电源右端为负极7. 有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（）A. 把电炉的电阻丝截去一半B. 把电炉的电阻丝截成相等的两段，再并联起来C. 用另一根和它相同的电阻丝串联D. 用另一根和它相同的电阻丝并联8. 如图3所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最小的是9．如图5所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是( )10. 将标有“220V 200W”和“220V 40W”的两灯泡串联后，接入380伏的电路中，将会烧坏的是( )A.“40W”的灯泡B.“200W”的灯泡C.“40W”和“200W”的灯泡D.无法确定二. 填空题：（总分30分，每空1分）11. 家庭电路中电流过大的原因是__ ___或____ ______。

初三物理电学综合题(较难)含答案解析一、电磁学综合题1．（3）电能3200imp/kW•h ，表示电能表指示灯闪烁3200次，消耗的电能为1kW•h ，当1min 内闪了64次时，则微波炉消耗的电能是：6164 3.610J 3200E =⨯⨯⨯ =72000J ，微波炉消耗的电能的功率是：720000sJ 6E P t == =1200W.（2019·曲靖一中卓立学校中考模拟）图为某三档位(慢加热、快加热、保温)电热水器的简化电路图，R 1、R 2均为加热电阻(温度对电阻的影响忽略不计 )；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为75℃，求：(1)若电热器中已装满初温为25℃的水40kg ，将这些水加热到最高温度，水吸收的热量_______(c 水=4.2×103J/kg ·℃)；(2)当开关S 1闭合，S 2接b 时，电热水器处于________状态，求R 1的阻值_________； (3)若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间____？ 【答案】8.4×106J 慢加热 40Ω 4132s 【解析】 【详解】（1）用该电热水器把水加热到最高温度，水需要吸收的热量：Q 吸=c 水m (t -t 0)= 4.2×103J/kg·℃)×40kg×(75℃-25℃)=8.4×106J ；（2）开关S 1闭合，S 2接b ，电热水器处于慢加热工作状态，R 1的阻值：221220V =40Ω1210ΩU R P ==慢（）；（3）电热水器消耗的电能：678.410==1084%J J Q W η⨯=吸， 开关S 1断开，S 2接b ，R 1、R 2串联，电路中的阻值R 串= R 1+R 2，此时电路中的总电阻最大，总功率最小，电热水器处于保温工作状态，此时电路中的阻值：22(220V)==80Ω605WU R P =串保，则R 2 = R 串-R 1=80Ω-40Ω=40Ω ，开关S 1闭合，S 2接a ，R 1、R 2并联，电路中的阻值：121240Ω40Ω==20Ω40Ω+40ΩR R R R R ⨯=+并， 此时电路中的总电阻最小，总功率最大，电热水器处于快加热工作状态，则快加热功率：22(220V)==2420W 20ΩU P R =快并 ，用该电热水器用快加热把原有的水加热到最高温度所用时间：7110=4132s 2420WJ W t P =≈快，用该电热水器用慢加热把原有的水加热到最高温度所用时间：7'10==8264s 1J 210WW t P =慢，2．（4）电热管与导线串联，通过它们的电流I 和通电时间t 相等，因为导线的电阻远小于电热管的电阻，由焦耳定律Q =I 2Rt 可知导线上产生的热量少；由题可知，加热与打浆的时间之比为3：1，设打浆时间为t 打浆=t ，则加热时间为t 加热=3t ，总的工作时间为t 总=4t ，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW•h ，0.17kW•h=P 加热t 加热+P 打浆t 打浆=1.1kW×3t+0.1kW×t ，解得：t ＝0.05h ，则打好一次豆浆需要的时间：t 总=4t =4×0.05h=0.2h 。

初三物理电学综合题(较难)含答案一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．Q ＝W ＝UIt ＝220V×30A×10×60s ＝3.96×106J ，（2019·河南中考模拟）有一种电加热恒温箱，工作原理如图甲所示。

初中物理电学综合检测题一、单选题1．如图所示，当开关合上后，发现电压表的示数为0，若故障只有一处，对这一现象，下列猜测中肯定错误的是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 电压表接触不良2．明香同学周六放假回家后，发现家里的一盏电灯不亮了。

于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是A.开关S接触不良B.电灯的灯丝断了C.电灯的灯丝被短路了D.c、d之间的某处断路了3．在照明灯具行业内，LED将是未来照明产业发展的必然趋势。

小林同学在研究其内部结构时发现，灯带中的LED灯串联后经电源适配器接入照明电路，如图所示。

她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。

以下推断不符合上述事实的是A. LED灯具有单向导电性B. LED灯带主要将电能转化为光能C. 一只LED灯的正常工作的电压是220VD. 灯带中一只LED灯断路后其它灯不能亮4．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行多次实验。

①在“测量物体的长度”时，进行多次测量②在“探究杠杆的平衡条件”时，改变动力（臂）和阻力（臂），多次实验③在“探究电流与电压、电阻的关系”时，多次调节滑动变阻器进行实验④在“测量定值电阻阻值的实验”中，多次调节滑动变阻器，测出多组对应的电压值和电流值上述实验中属于减小误差的是A. ①④B. ①③C. ②③D. ②④5．白炽灯的发光亮度取决于( )A．灯泡的电阻大小 B．灯泡实际功率的大小C．灯泡额定功率的大小 D．灯泡两端电压的大小6．小明按照如图所示的电路图连接好电路，电源两端电压不变，闭合开关S后，他将滑动变阻器的滑片P向右滑动的过程中，下列说法正确的是（）A. 电流A1、A2示数的变化相同B. 电压表V与电流表A2示数的比值变大C. 电压表V与电流表A1示数的比值变大D. 电流表A2与电流表A1示数的差值变大7．下列说法中符合生活实际的是（）A. 中学生的身高约160mmB. 一节干电池的电压1.5VC. 一节课的时间40sD. 书包的质量约4000kg二、填空题8．如图所示，把两个紧靠在一起的枕形金属导体A、B靠近带正电的物体C，之后移去C，把A、B分开．则把导体接触小电机的正接线柱、导体接触小电机的负接线柱，即可使小电动机开始转动．9．在家庭电路中发生触电事故，通常都是人体直接或间接接触线所造成的（选填“火”或“零”）．10．一只标有“6V 0.6A”的小灯泡，若加在其两端的电压是3V，则灯泡的额定功率是_____W，实际功率是___ _W. 若把它接在电压为9V的电源两端并使它正常发光，则需要_____联一个____Ω的电阻.11．晚会上要装一些彩色的小灯泡来增加气氛，现有一些阻值为10Ω，正常发光时电流为0.3A的小灯泡，应该把个灯泡联在220V的电路中使用。

初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

2017-2018年第三次月考九年级物理试卷一、选择题：（每小题2分，共36分。

17,18多选题。

请把正确的选择项填写在答题纸上）1．下列物理量的单位是“瓦特”的是( )A．热量 B．功 C．功率 D．能量2. 下面几个用电器属于利用电流热效应工作的是（）。

A.电冰箱B.洗衣机C.电视机D.电饭锅3. 在研究静电现象的实验中，发现两个轻小物体相互吸引，则下列判断中最合理的是A.两个物体一定带有异种的电荷B.肯定一个物体带电，另一个物体不带电C.两个物体一定带有同种的电荷D.可能一个物体带电，另一个物体不带电4.两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A. 不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C. 两灯相比，不亮的灯泡其电阻太大D. 两灯相比，通过不亮灯泡的电流较5. 在验证焦耳定律的实验中，为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系，实验时应同时保持相同的物理量是（）A、通过它们的电流和加在两端的电压B、通过它们的电流和它们的电阻C、通过它们的电流和通电时间通D、过它们的电流、加在它们两端的电压及通电时间6.为使电热器的功率变为原来的一半，下列办法中正确的是（）A、保持电压不变，电阻变为原来的一半B、保持电阻不变，电压变为原来的一半C、电压和电阻都变为原来的一半D、电压和电阻都变为原来的一倍7.小红家电表允许通过的最大电流是10A，她家有4个标有“220V，60W”的灯泡，1个标“220V，1000W”的热水器1台，制冷时耗电140W的电冰箱和一台耗电80W的电视机，则（）A. 所有用电器可以同时使用 B. 除热水器外其他用电器可以同时使用C. 关闭电视机后其他用电器可以同时使用D. 电冰箱制冷时，其他用电器不能同时使用8.四个电路中，A、B两端的电压U相同，R1＞R2比较四个电路总功率最小的是（）9.甲、乙两个电热器的电阻之比为5 :4，通过的电流之比为2 :1，通电时间之比为1 :2，则电流通过甲、乙两个电热器产生的热量之比为（）A.5∶2B.5∶4C.2∶5D.10∶110.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A.小灯泡发生了断路B.小灯泡发生短路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良11.如图所示电路中，已知R1 《R2，闭合开关S后（）A.电流通过R1、R2产生的热量Q1 Q2B.通过R1、R2的电流I1 ＞I2C.R1、R2两端的电压U1 ＞U2D.R1、R2消耗的电功率P1 ＞P212、分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V13．两只阻值不同的电阻并联在同一电源的两极上，下列说法正确的是（）A．电阻较大的发热较多 B．电阻较小的发热较多C．通电时间长的发热较多 D．通电时间相同，电阻较小的发热多14.如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后．两电流表的示数之比是6：5．此时灯L1和L2的所消耗的电功率P1和P2的比值为（）A．4：1 B．1：4 C． 5：1 D．1：515.如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（）A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是10ΩC．该电路最小功率0.05WD．滑动变阻器R的电功率变化范围0﹣0.45W16.如图所示，小灯泡规格为“6V 3.6W”(灯丝电阻不变)，闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数为4V，则( )A．小灯泡灯丝电阻是6Ω B．电源电压是10VC．滑动变阻器最大阻值是10ΩD．滑片P位于b端时,滑动变阻器消耗的功率是0．8W17、有两只灯泡L1和L2，分别标有“220V，40W”和“220V，60W”字样，若不考虑温度对电阻的影响，下列说法正确是（）A．正常发光时，通过L1的电流大 B．并联后，接在110V的电源上，L2消耗的功率大C．串联后，接在220V的电源上，它们都能正常发光D．串联后，接在110V的电源上，L1消耗的功率大18、把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。
