(完整版)初三物理电学综合题(较难)

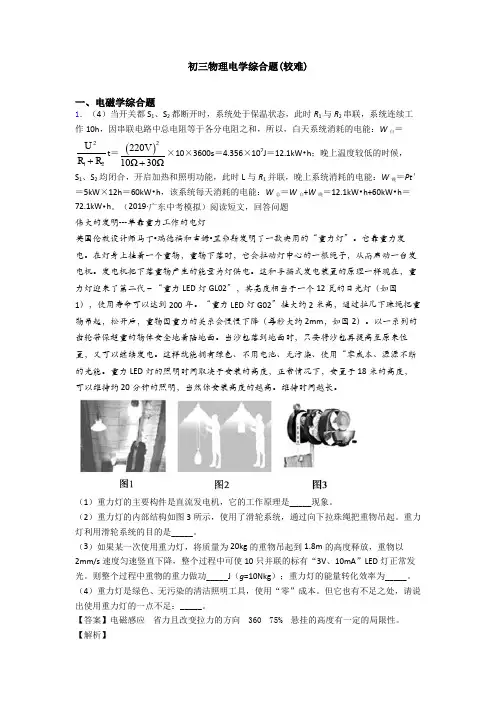

初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

实验序号①②③④⑤⑥U/V00.51 1.52 2.5I/A00.180.280.340.38__（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

初三物理电学综合题(较难)含答案一、电磁学综合题1．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。

则L2的电流I2=I−I1=1.2A−0.3A=0.9A。

（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．（1）已知月球上无大气、无磁场、弱重力。

爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）（3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．A．月球背面光线太暗 B．月球背面距离地球太远C．月背着陆，通讯不便 D．为“嫦娥4号”提供能源（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A或者B）（A烈日暴晒、B寒冷月夜）（5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V，当电动机正常工作时，通过线圈的电流是10A，5min内电动机所做的机械功是______J.【答案】B前电磁波C A 315000【解析】【详解】（1）A．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A错误；B．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B正确；C．质量不会随位置的变化而变化故C错误；D．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D错误；（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气．（3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。

初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．（3）根据（1）知当人体身高越高时，R 2接入电路中的电阻越大，电路中的总电阻越大，根据P ＝2U R知电路的总功率越小，测量仪消耗电能越慢。

初三物理电学综合题(较难)及答案一、电磁学综合题1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。

三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。

由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。

选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）]【答案】三脚插头1800W；121Ω 560s【解析】【详解】（1）电炒锅是具有金属外壳的大功率用电器，为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；（2）R3的电功率：P3=()223220V60.5ΩUR==800W，电炒锅的最大电功率：P最大=1000W+800W=1800W，R2的功率：P2=1000W-600W=400W，加热电阻R2的阻值：R2=()222220V400WUP==121Ω；2．(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。

（2019·广东执信中学中考模拟）将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.（______）【答案】N【解析】【详解】缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极(即地理北极)，所以针尖是小磁针的N极；磁感线从地磁北极出发，指向地磁南极，且小磁针静止时N极的指向与经过该点的磁感线方向一致，故作图如下：3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R2上标有“100Ω 1A”字样。

最新初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．（3）R 2连续工作10min 产生的热量为Q =222I R t =20.4A 201060s ⨯Ω⨯⨯（）=1920J （2019·安徽中考模拟）如图为某家用电热水器的电路图，R 1为发热板，当热水器处于加热状态时，水迅速被加热；达到预定温度后，S 自动切换到另一挡，处于保温状态。

已知R 1＝100Ω，饮水机加热时的功率是保温时的功率的4倍，电热水器正常工作时：（1）用公式分析，当S 分别接a 和b 时，哪种情况为加热状态？哪种情况为保温状态？ （2）求R 2的阻值。

（3）当S 接b 时，求电阻R 2在6min 内消耗的电能。

【答案】（1）保温状态；（2）100Ω；（3）43560J 。

【解析】【详解】（1）由电路图可知，开关S 接a 时电路为R 1的简单电路，开关接b 时电路为R 1、R 2串联，因串联电路中的总电阻等于各分电阻之和，且电源的电压不变，所以，开关S 接a 时电路的总电阻最小，电路中的电流最大，由P ＝UI ＝I 2R 可知，R 1的电功率最大，电热水器处于加热状态；同理可知，开关接b 时电路的总电阻最大，电路的电流最小，R 1的电功率最小，电热水器处于保温状态；（2）开关S 接a 时，电路为R 1的简单电路，热水器处于加热状态， 则电热水器的加热功率：221(220V)484W 100U P R ===Ω加热； 因饮水机加热时的功率是保温时的功率的4倍，所以保温时R 1的功率：11484W=121W 44P P ==⨯1加热，因串联电路中各处的电流相等，所以，由P ＝UI ＝I 2R 可得，保温时电路中的电流： 1.1A I ===，由U I R =可得，此时电路的总电阻：220V 2001.1AU R I ===Ω总，因串联电路中总电阻等于各分电阻之和，所以，R 2的阻值： R 2＝R 总﹣R 1＝200Ω﹣100Ω＝100Ω；（3）当S接b时，电热水器处于保温状态，则电阻R2在6min内消耗的电能：W2＝I2R2t＝（1.1A）2×100Ω×6×60s＝43560J。

初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．答：水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。

（2019·翁牛特旗乌丹第一中学中考模拟）阅读短文，并回答问题．第四代电光源——LED光源如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．（1）LED灯主要由半导体材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯__________（高/低）；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED___________（能/不能）发光（3）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED不能发光；此时两电表的示数为__________。

A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA【答案】低不能 C【解析】【详解】（1）根据题意知，LED灯直接把电能转换成光能的器件，因而其发光效率较高，转移为内能的部分少，即电热转换损耗的能量较白炽灯低；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光，由于二极管具有单向导电性，断开S，改变电源的正负极后再闭合S，LED不会有电流通过，故不能发光。

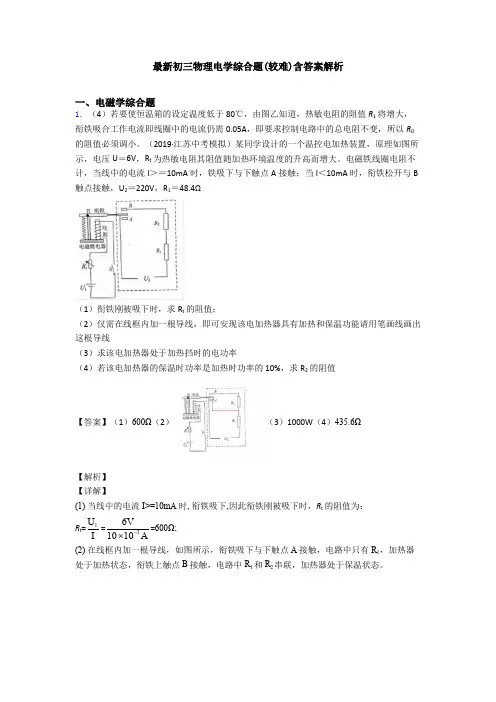

最新初三物理电学综合题(较难)含答案解析一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态。

初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．再如：无线电遥控设备是通过什么来传递信息的？答：无线电遥控设备是通过电磁波来传递信息的。

（2019·江苏中考模拟）请阅读《手机里的“指南针”》回答文后问题。

手机里的“指南针”智能手机里面“指南针”可以像真实小磁针一样指示方向（如图1所示），但手机中并不存在真实的小磁针，发挥小磁针作用的是一个能对磁场做出反应的电子罗盘。

有一种电子罗盘是利用“霍尔效应”制成的“磁传感器”。

如图2所示，通电长方体金属导体在磁场B中时，会受到磁场力的作用，而金属导体中的电流是由自由电子定向移动形成的，因此其微观本质上是电子受到了磁场力的作用，于是这些电子就在磁场力的作用下运动到导体的后表面D，从而使后表面D带上负电荷：而前表面C因缺少了电子，带上了正电荷。

由于C、D表面带有不同种电荷，因此在C、D两表面之间就形成一定的电压，这就是霍尔效应。

通过实验可知，电流越大、磁场越强，C、D两表面间的电压就越大，即霍尔效应越显著。

在电流和磁场一定时，“霍尔效应”的显著程度还与导体在磁场中的方位有关，导体中电流I的走向与磁场方向的夹角越接近垂直，霍尔效应越显著。

手机中的电子罗盘（磁传感器）正是利用这一物理原理制成的。

手机都有GPS定位功能，还有必要装电子罗盘吗？很有必要!因为在森林里或者大厦林立的地方，手机很有可能接收不到GPS信号，而有了电子罗盘就可以保障你不会迷失方向，毕竟地球磁场是无处不在的。

手机外部强磁体会不会影响手机内部电子罗盘的功能呢？答案是肯定的。

靠近手机的强磁体会影响手机中的电子罗盘的正常工作。

更糟糕的是，如果把强磁体紧靠手机放置，手机内部的铁质元器件会被磁化，成为磁体，给校正电子罗盘带来困难。

有些用户可能会认为这无所谓，因为自己不常使用电子罗盘，但这并不意味着手机中其他功能的应用不依赖电子罗盘。

例如有些地图软件就是利用电子罗盘来判断手机朝向的。

请根据上述材料，回答下列问题：（1）智能手机里的“指南针”能够指示南北，主要是靠_____（选填选项前的字母）。

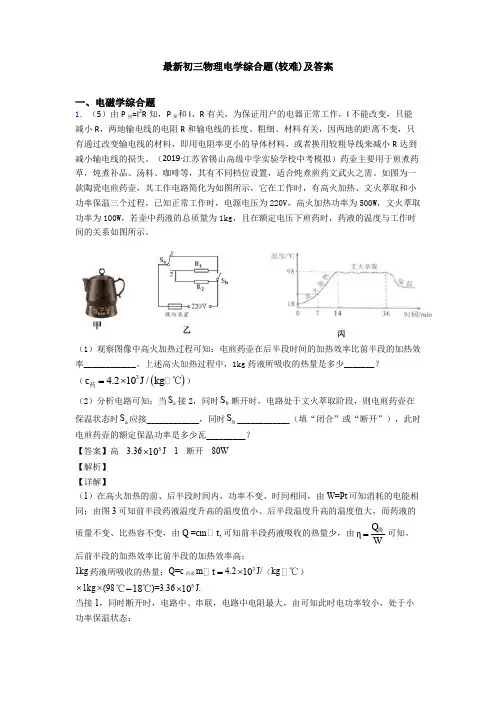

最新初三物理电学综合题(较难)及答案一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。

如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。

（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。

上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃） （2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？【答案】高 3.36510⨯J 1 断开 80W【解析】【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm t,可知前半段药液吸收的热量少，由ηQ W =吸可知，后前半段的加热效率比前半段的加热效率高；1kg 药液所吸收的热量：Q=c 药液m t =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S接1，同时b S断开时，电路中R1、R2串联，电路中电阻最大，由P=2UR可知此时电功率较小，处于小功率保温状态；2．由图2可知，此时水温为60℃。

初三物理电学综合题(较难)及答案一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。

（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。

请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？ （3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。

【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析 【解析】 【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W 因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ； （3）此时用电器的总功率：P=4400W ， 由P=UI 可得通过保险丝的电流：4400W20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V ；根据U IR =得，导线电压：U 线=IR 线=20A×1.5Ω=30V ， 根据串联电路的电压特点，所以配电室向线路输出的电压： U 1=U 额+U 线=220V+30V=250V ；2．由题知。
