机械制图试题及答案一、选择题1. 下列四种投影法中，可以直接表达三维空间形态的是（）A. 正投影B. 斜投影C. 等轴测投影D. 正交投影答案：D2. 下列四个图形中，用来表示直径的符号是（）A. øB. θC. δD. α答案：A3. 以下哪个尺寸标注符号表示孔的深度（）A. ⌀B. ∠C. CD. L答案：C4. 下列四组中，属于公差的是（）A. 尺寸B. 表面粗糙度C. 材料符号D. 加工方法答案：B5. 以下哪种破坏性测量方法适用于内部尺寸的测量（）A. 游标卡尺B. 弹簧千分尺C. 轴承测量仪D. 内径千分尺答案：D二、填空题1. 动力学分析主要研究物体在_________下的运动规律。

答案：力的作用2. 齿轮标注符号“Z=60”表示齿轮的齿数是_________。

答案：603. ISO系统的精度等级标注中，数字代表_________。

答案：公差限差值4. “1：1”的比例尺表示_________。

答案：实际尺寸与绘图尺寸一致5. 常用于测量零件平行度的工具是_________。

答案：平行度规三、简答题1. 请简述正交投影与等轴测投影的特点。

答案：正交投影是将物体投影到垂直于投影面的平面上，其投影线相互垂直且角度一致；等轴测投影是将物体投影到投影面上，保持投影线的长度和角度不变。

正交投影适用于精确表达物体的尺寸和形态，而等轴测投影适用于直观展示物体的整体效果。

正交投影通常用于机械制图和设计，等轴测投影常用于室内设计和建筑等领域。

2. 什么是尺寸链？答案：尺寸链是由一组相互关联的尺寸组成的链状结构。

在机械制图中，为了方便表达零部件的尺寸关系，可以通过将多个尺寸用直线相连形成尺寸链。

尺寸链可以清晰地表示出多个尺寸之间的约束关系，方便工程师进行设计和加工。

3. 什么是公差？答案：在机械零件设计和制造过程中，由于无法做到完全精确，尺寸之间会存在一定的差异。

为了控制零件的尺寸误差，并确保装配和工作的可靠性，需要通过设置公差来规定允许的尺寸范围。

机械制图理论试题库及答案一、选择题（每题2分，共20分）1.请从以下选项中选择正确答案。

1. 机械制图国家标准中，图纸幅面尺寸分为A0、A1、A2、A3和A4，以下哪个是最大幅面？A. A0B. A1C. A2D. A3答案：A2. 在机械制图中，下列哪个符号表示尺寸基准？A. ΔB. MC. SD. F答案：C3. 下列哪个投影法是机械制图中常用的投影法？A. 正交投影B. 斜投影C. 轴测投影D. 透视投影答案：A4. 在三视图表示法中，下列哪个视图表示物体的前面？A. 主视图B. 俯视图C. 左视图D. 右视图答案：A5. 下列哪个符号表示尺寸公差？A. ±B. ≈C. ≤D. ≥答案：A6. 在机械制图中，下列哪个尺寸表示直径？A. φB. RC. DD. d答案：A7. 下列哪个符号表示表面粗糙度？A. RaB. RzC. RmaxD. Rmin答案：A8. 下列哪个符号表示尺寸标注的引出线？A. GB. LC. TD. H答案：B9. 在机械制图中，下列哪个视图表示物体的侧面？A. 主视图B. 俯视图C. 左视图D. 右视图10. 下列哪个符号表示长度单位？A. mmB. cmC. mD. km答案：A二、判断题（每题2分，共20分）请判断下列各题的正误，正确的请在括号内打“√”，错误的打“×”。

1. （）机械制图国家标准中，图纸幅面尺寸越大，绘图精度越高。

答案：×2. （）在三视图表示法中，主视图表示物体的前面，俯视图表示物体的上面，左视图表示物体的左面。

答案：√3. （）尺寸标注的引出线应与尺寸线垂直。

答案：√4. （）在机械制图中，尺寸标注的顺序应为：长度、宽度、高度。

5. （）机械制图中，尺寸公差是用来表示尺寸精确度的。

答案：√6. （）在机械制图中，表面粗糙度符号应标注在尺寸线附近。

答案：×7. （）在机械制图中，直线和曲线的表示方法相同。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

机械制图试题及答案一、选择题1. 下列哪个投影面是机械制图中最基本的投影面？A. 正投影面B. 侧投影面C. 俯投影面D. 斜投影面2. 以下哪个比例尺适用于绘制大型机械零件图？A. 1:1B. 1:10C. 1:100D. 1:10003. 在机械制图中，标注尺寸的数字应位于尺寸线的哪个位置？A. 中间B. 旁边C. 上面D. 下面4. 以下哪个符号表示粗糙度？A. RaB. RzC. RD. Rmax二、填空题1. 在三视图制图中，主视图、俯视图和侧视图分别表示物体的____、____和____。

2. 标注尺寸时，尺寸线应与所标注的轮廓线____，尺寸数字应____。

3. 下列符号中，表示表面粗糙度的是____，表示形位公差的是____。

4. 机械制图中，图纸幅面分为A0、A1、A2、A3和A4五种规格，其中A0图纸的尺寸为____。

三、判断题1. 在机械制图中，尺寸标注应尽量标注在轮廓线上。

（）2. 俯视图和侧视图可以互换位置。

（）3. 尺寸线可以与轮廓线重合。

（）4. 表面粗糙度符号应标注在尺寸线上。

（）四、综合题1. 请根据以下信息绘制一个圆柱体的三视图（包括主视图、俯视图和侧视图）：- 圆柱体直径为30mm，高度为50mm。

- 底面与主视图平行，侧面与俯视图平行。

2. 请根据以下信息绘制一个长方体的三视图（包括主视图、俯视图和侧视图）：- 长方体长100mm，宽50mm，高30mm。

- 长方体的一个面与主视图平行，另一个面与俯视图平行。

答案一、选择题1. A2. D3. A4. A二、填空题1. 前面、上面、侧面2. 垂直、水平3. Ra、符号（如：□）4. 841mm×1189mm三、判断题1. ×2. ×3. ×4. ×四、综合题（此处无法绘制图形，但以下为解题步骤）1. 圆柱体三视图绘制步骤：- 主视图：绘制一个直径为30mm的圆，圆心距离底边50mm。

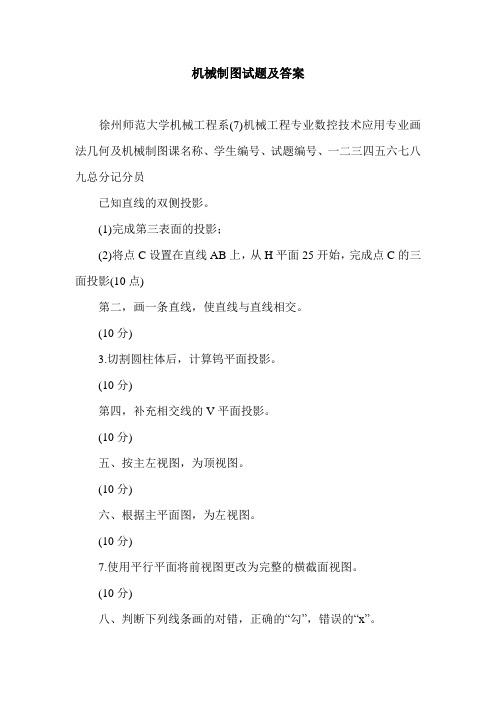

机械制图试题及答案徐州师范大学机械工程系(7)机械工程专业数控技术应用专业画法几何及机械制图课名称、学生编号、试题编号、一二三四五六七八九总分记分员已知直线的双侧投影。

(1)完成第三表面的投影；(2)将点C设置在直线AB上，从H平面25开始，完成点C的三面投影(10点)第二，画一条直线，使直线与直线相交。

(10分)3.切割圆柱体后，计算钨平面投影。

(10分)第四，补充相交线的V平面投影。

(10分)五、按主左视图，为顶视图。

(10分)六、根据主平面图，为左视图。

(10分)7.使用平行平面将前视图更改为完整的横截面视图。

(10分)八、判断下列线条画的对错，正确的“勾”，错误的“x”。

(8分) () () () () ()九、阅读齿轮轴零件图，在指定位置填写截面图，并完成填充问题。

(12分)填空:(1)解释20f7的含义:ф20是，f7是。

(2)解释含义:符号⊥表示数字0.03是，a是。

(3)指出图中的流程结构:它有尺寸为的倒角和尺寸为的减压槽。

徐州师范大学中考试卷(7)机械工程系数控技术应用专业画法几何及机械制图课名称、学生编号、试题编号、一二三四五六七八九总分分数线已知直线的双侧投影。

(1)完成第三表面的投影；(2)将点C设置在直线AB上，从H平面25开始，完成点C的三面投影(10点)第二，画一条直线，使直线与直线相交。

(10分)3.切割圆柱体后，计算钨平面投影。

(10分)第四，补充相交线的V平面投影。

(10分)五、按主左视图，为顶视图。

(10分)六、根据主平面图，为左视图。

(10分)7.使用平行平面将前视图更改为完整的横截面视图。

(10分)八、判断下列线条画的对错，正确的“勾”，错误的“x”。

(8分)(×) (√) (×)九、阅读齿轮轴零件图，在指定位置填写截面图，并完成填充问题。

(12分)填空:(1)解释20f7的含义:ф20是基本尺寸，f7是公差带代码。

(2)解释含义:符号⊥表示垂直度，数字0.03表示公差，a表示参考符号。

机械制图经典试题及答案一、单项选择题（每题 2 分，共 10 题）1. 机械制图中，表示物体长度的线段称为：A. 轮廓线B. 中心线C. 轴线D. 尺寸线答案：D2. 在机械制图中，哪个视图展示了物体的顶面？A. 前视图B. 左视图C. 俯视图D. 侧视图答案：C3. 机械制图中，用于表示物体对称性的线型是：A. 虚线B. 点画线C. 双点画线D. 波浪线答案：B4. 机械制图中，哪个符号用于表示螺纹？A. ∅B. ∇C. ∞D. ∩答案：A5. 在机械制图中，哪个视图展示了物体的左侧面？A. 前视图B. 左视图C. 右视图D. 后视图答案：B6. 机械制图中，用于表示孔的线型是：A. 实线B. 虚线C. 点画线D. 双点画线答案：B7. 在机械制图中，哪个符号表示倒角？A. ⊥B. ∠C. ∟D. ∪答案：C8. 机械制图中，用于表示物体深度的线段称为：A. 轮廓线B. 中心线C. 轴线D. 深度线答案：D9. 在机械制图中，哪个视图展示了物体的右侧面？A. 前视图B. 左视图C. 右视图D. 后视图答案：C10. 机械制图中，用于表示物体宽度的线段称为：A. 轮廓线B. 中心线C. 轴线D. 宽度线答案：A二、多项选择题（每题 2 分，共 10 题）1. 机械制图中，以下哪些线型用于表示中心线？A. 实线B. 虚线C. 点画线D. 双点画线答案：B2. 在机械制图中，以下哪些视图是基本视图？A. 前视图B. 左视图C. 俯视图D. 右视图答案：A, B, C3. 机械制图中，以下哪些符号用于表示尺寸？A. ∅B. ∇C. ∞D. ∩答案：A4. 在机械制图中，以下哪些线型用于表示孔？A. 实线B. 虚线C. 点画线D. 双点画线答案：B5. 机械制图中，以下哪些符号表示倒角？A. ⊥B. ∠C. ∟D. ∪答案：C6. 在机械制图中，以下哪些视图展示了物体的左侧面？A. 前视图B. 左视图C. 右视图D. 后视图答案：B7. 机械制图中，以下哪些线型用于表示螺纹？A. ∅B. ∇C. ∞D. ∩答案：A8. 在机械制图中，以下哪些符号表示对称性？A. 虚线B. 点画线C. 双点画线D. 波浪线答案：B9. 机械制图中，以下哪些视图展示了物体的右侧面？A. 前视图B. 左视图C. 右视图D. 后视图答案：C10. 机械制图中，以下哪些符号用于表示倒圆角？A. ⊥B. ∠C. ∟D. ∪答案：D三、判断题（每题 2 分，共 10 题）1. 机械制图中，虚线用于表示物体的可见轮廓。

.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。

2、图纸是工厂组织生产、制造零件和装配机器的依据。

3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。

4．比例是指图中图距与其物距之比。

图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。

5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。

6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。

7．图样中书写的汉字应用长仿宋体体书写。

字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。

9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。

14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开图线。

15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)三、完成下列各形体的投影。

(12分，每题6分)1． 2．1．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

(10分)九、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是 螺纹（内、外），H 是 ，8徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程 班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人二、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

XY HY W二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，6.试画出主视图的外形。

答案：1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

学年度第一学期期末考试《画法几何与机械制图》（A）卷专业班级________________ 姓名学号一、单选题（每题的备选答案中只有一个量佳答案，每题2分，共30分）1、侧垂线的三面投影中，积聚为•个点的投影为（A）。
