中专[机械制图]试题库(上)有答案(20201101102533)

中专机械制图试题及答案一、单项选择题（每题2分，共20分）1. 机械制图中，表示物体长度的尺寸线通常使用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C2. 在三视图中，主视图通常位于哪个位置？A. 左上角B. 右上角C. 右下角D. 左下角答案：A3. 机械制图中，用于表示物体表面粗糙度的符号是什么？A. ∅B. ∆C. ∇D. ∑答案：B4. 以下哪个单位不是长度单位？A. 毫米B. 厘米C. 米D. 牛顿5. 机械制图中，表示孔的符号是什么？A. ∅B. ∆C. ∇D. ∑答案：A6. 在机械制图中，螺纹的表示方法通常是什么？A. 直接绘制螺纹形状B. 使用螺纹符号表示C. 用文字说明D. 用箭头指示答案：B7. 机械制图中，表示对称的符号是什么？A. ∅B. ∆C. ∇D. ∑答案：C8. 机械制图中，表示中心线的符号是什么？A. ∅B. ∆C. ∇D. ∑答案：B9. 在机械制图中，表示焊接符号的是什么？B. ∆C. ∇D. ∑答案：C10. 机械制图中，表示剖面线的线型是什么？A. 实线B. 虚线C. 点划线D. 双点划线答案：B二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的视图方向。

答案：视图2. 机械制图中，______是用来表示物体的剖面。

答案：剖面线3. 机械制图中，______是用来表示物体的轴向尺寸。

答案：中心线4. 在机械制图中，______是用来表示物体的对称性。

答案：对称符号5. 机械制图中，______是用来表示物体的表面粗糙度。

答案：表面粗糙度符号6. 机械制图中，______是用来表示物体的焊接方式。

答案：焊接符号7. 在机械制图中，______是用来表示物体的螺纹。

答案：螺纹符号8. 机械制图中，______是用来表示物体的孔。

答案：孔符号9. 机械制图中，______是用来表示物体的尺寸线。

答案：尺寸线10. 在机械制图中，______是用来表示物体的局部放大图。

中职机械制图试题库及答案一、选择题1. 机械制图中，下列哪个选项是表示图纸比例的？A. A3图纸B. 1:1C. 图框D. 尺寸线答案：B2. 下列哪个选项是机械制图中常用的投影方法？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：A3. 以下哪个选项表示尺寸线的箭头？A. 断面符号B. 箭头C. 点画线D. 波浪线答案：B4. 机械制图中，下列哪个选项表示尺寸线的延长线？A. 尺寸界线B. 尺寸线C. 尺寸数字D. 尺寸箭头答案：A5. 在机械制图中，下列哪个选项表示轴测图？A. 正视图B. 俯视图C. 左视图D. 轴测图答案：D二、填空题1. 机械制图中，图纸幅面大小通常有A0、A1、A2、______、A4等。

答案：A32. 在机械制图中，尺寸数字应标注在______上。

答案：尺寸线3. 下列投影方法中，______投影是机械制图中常用的一种投影方法。

答案：正投影4. 机械制图中，表示尺寸线的延长线的线段称为______。

答案：尺寸界线5. 在机械制图中，______是用来表示物体形状和尺寸的图形。

答案：视图三、判断题1. 在机械制图中，尺寸线与尺寸界线不能相交。

（）答案：√2. 机械制图中，箭头表示尺寸线的延长线。

（）答案：×3. 在机械制图中，尺寸数字可以标注在尺寸线的延长线上。

（）答案：√4. 机械制图中，正视图、俯视图和左视图统称为三视图。

（）答案：√5. 机械制图中，轴测图是一种投影图。

（）答案：√四、简答题1. 简述机械制图中尺寸标注的基本规则。

答案：尺寸标注的基本规则包括：- 尺寸数字应标注在尺寸线上，不得标注在尺寸界线之外；- 尺寸数字应清晰、准确，易于识别；- 尺寸线应与尺寸界线相接，不得相交；- 尺寸箭头应指向尺寸界线，表示尺寸线的延长；- 尺寸标注应遵循国家标准。

2. 简述机械制图中三视图的概念及其作用。

答案：三视图是指正视图、俯视图和左视图。

正视图是从物体的正面观察得到的图形，俯视图是从物体的上方观察得到的图形，左视图是从物体的左侧观察得到的图形。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。

2、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。

中职机械制图试题库加答案TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

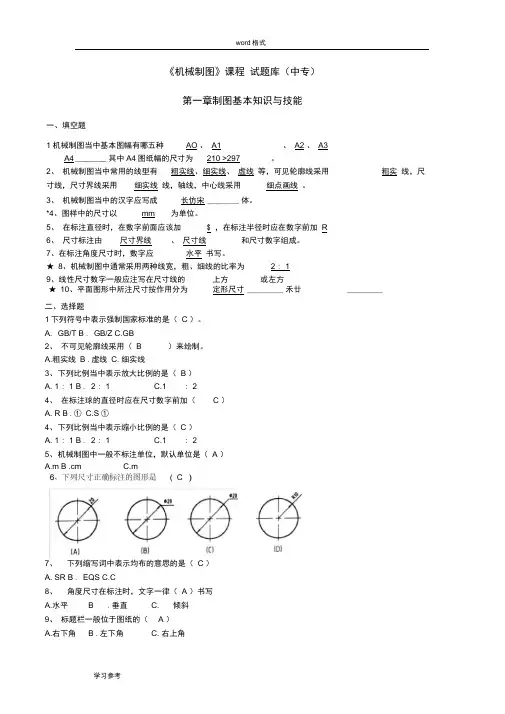

机械制图《机械制图》课程 试题库（中专）第一章制图基本知识与技能一、填空题1 机械制图当中基本图幅有哪五种 AO 、 A1、 A2 、 A3 A4 _______ 其中A4图纸幅的尺寸为210 X297。

2、 机械制图当中常用的线型有 粗实线、细实线、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、 机械制图当中的汉字应写成 长仿宋体。

*4、图样中的尺寸以 mm 为单位。

5、在标注直径时，在数字前面应该加$，在标注半径时应在数字前加R6、尺寸标注由尺寸界线、 尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平 书写。

★ 8、机械制图中通常采用两种线宽，粗、细线的比率为 2 : 1二、选择题1下列符号中表示强制国家标准的是（ C ）。

A. GB/T B . GB/Z C.GB 2、 不可见轮廓线采用（ B ）来绘制。

A.粗实线 B .虚线 C. 细实线3、 下列比例当中表示放大比例的是（ B ） A. 1 : 1 B . 2 : 1 C.1: 24、 在标注球的直径时应在尺寸数字前加（C ）A. R B .① C.S ①4、 下列比例当中表示缩小比例的是（ C ） A. 1 : 1 B . 2 : 1 C.1: 25、 机械制图中一般不标注单位，默认单位是（ A ） A.m B .cmC.m6、 下列尺寸正确标注的图形是（C ）7、下列缩写词中表示均布的意思的是（ C ） A. SR B . EQS C.C8、 角度尺寸在标注时，文字一律（ A ）书写 A.水平B.垂直C.倾斜9、 标题栏一般位于图纸的（ A ）9、线性尺寸数字一般应注写在尺寸线的 上方 _____ 或 左方 _________ ★ 10、平面图形中所注尺寸按作用分为定形尺寸 __________ 禾廿 _________A.右下角 B .左下角 C. 右上角机械制图60机械制图60三、判断题1、国家制图标准规定，图纸大小可以随意确定（X ）2、 比例是指图样与实物相应要素的线性尺寸之比。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1 机械制图当中基本图幅有哪五种AO 、A1 、A2 、A3A4 _______ 其中A4图纸幅的尺寸为210 >297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋________ 体。

*4、图样中的尺寸以mm 为单位。

5、在标注直径时，在数字前面应该加$ ，在标注半径时应在数字前加R6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★ 8、机械制图中通常采用两种线宽，粗、细线的比率为 2 : 19、线性尺寸数字一般应注写在尺寸线的上方或左方二、选择题1下列符号中表示强制国家标准的是（C ）。

A. GB/T B . GB/Z C.GB2、不可见轮廓线采用（B ）来绘制。

A.粗实线B .虚线C. 细实线3、下列比例当中表示放大比例的是（B ）A. 1 : 1 B . 2 : 1 C.1 : 24、在标注球的直径时应在尺寸数字前加（ C ）A. R B .① C.S ①4、下列比例当中表示缩小比例的是（C ）A. 1 : 1 B . 2 : 1 C.1 : 25、机械制图中一般不标注单位，默认单位是（A ）A.m B .cm C.m7、下列缩写词中表示均布的意思的是（C ）A. SR B . EQS C.C8、角度尺寸在标注时，文字一律（A ）书写A.水平 B .垂直 C. 倾斜9、标题栏一般位于图纸的（ A ）A.右下角 B .左下角 C. 右上角★ 10、平面图形中所注尺寸按作用分为定形尺寸 _________ 禾廿_________《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法,其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。

....《机械制图》课程试题库（中专）第一章制图基本知识与技术一、填空题1、机械制图中间基本图幅有哪五种A0、 A1、A2、A3A4此中 A4 图纸幅的尺寸为210× 297。

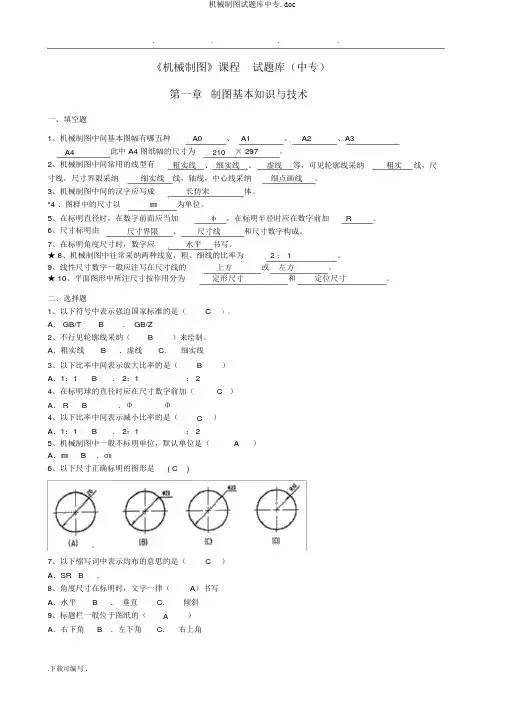

2、机械制图中间常用的线型有粗实线、细实线、虚线等，可见轮廓线采纳粗实线，尺寸线，尺寸界限采纳细实线线，轴线，中心线采纳细点画线。

3、机械制图中间的汉字应写成长仿宋体。

*4 、图样中的尺寸以㎜为单位。

5、在标明直径时，在数字前面应当加φ，在标明半径时应在数字前加R。

6、尺寸标明由尺寸界限、尺寸线和尺寸数字构成。

7、在标明角度尺寸时，数字应水平书写。

★ 8、机械制图中往常采纳两种线宽，粗、细线的比率为 2 ： 1。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★ 10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、以下符号中表示强迫国家标准的是（C）。

A． GB/T B．GB/Z2、不行见轮廓线采纳（B）来绘制。

A．粗实线B．虚线 C.细实线3、以下比率中间表示放大比率的是（B）A．1：1B． 2：1： 24、在标明球的直径时应在尺寸数字前加（ C ）A． R B．ΦΦ4、以下比率中间表示减小比率的是（C）A．1：1B． 2：1： 25、机械制图中一般不标明单位，默认单位是（A）A．㎜B．㎝6、以下尺寸正确标明的图形是( C )7、以下缩写词中表示均布的意思的是（C）A．SR B．8、角度尺寸在标明时，文字一律（A）书写A．水平B．垂直 C.倾斜9、标题栏一般位于图纸的（A）A．右下角B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小能够任意确立(× )2、比率是指图样与实物相应因素的线性尺寸之比。

(× )3、 2： 1 是减小比率。

( × )4、绘制机械图样时，尽量采纳1：1 的比率 (√ )5、使用圆规绘图时，应尽量使钢针和铅笔芯垂直于纸面。

(√ )6、丁字尺与三角板任意配合，即可画出65 度的倾斜线。
