机械制图基础知识
1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类
3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫M为单位时，不需标注代号或名称。
12.规范水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方
向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标
斜度的倾斜方向一致。
所标锥度方向一致。
15.符号“∠1：10”表示斜度1：10，符号“1：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是
先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫
中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
18.主视图所在的投影面称为正投影面，简称正面，用字母V表示。俯视图所在的投影面
称为水平投影面，简称水平面，用字母H表示。左视图所在的投影面称为侧投影面，简称侧面，用字母W表示。
19.三视图的投影规律是，主视图与俯视图等长；主视图与左视图等高；俯视图与左视图
等宽。
20.零件有长、宽、高三个方向的尺寸，主视图上能反映零件的长和高，俯视图上只能反
映零件的长和宽，左视图上只能反映零件的高和宽。
21.零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上，下，左，右方位，俯视图上只能反映零件的前，后，左，右方位，左视图上只能反映零件的上，下，前，后方位。
22.基本视图一共有三个，它们的名称分别是主视图，俯视图，左视图。
23.除基本视图外，还有仰视图，右视图和后视图三种视图。
24.按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视图三种。
25.剖视图的剖切方法可分为全剖、半剖、局部剖、阶梯剖、组合剖五种。
26.剖视图的标注包括三部分内容：①表示剖切平面位置的符号（剖切线），并在两端标有
字母②表示投影方向的箭头③在剖视图上方注写有“×——×”字样。
27.省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面进行剖切后而后画出
的。
28.剖面图用来表达零件的内部形状，剖面可分为实体部分和空心部分两种。
29.移出剖面和重合剖面的区别是：移出剖面-画在视图轮廓外面的剖面，重合剖面-画在
视图轮廓里面的剖面。
30.图样中的图形只能表达零件的结构形状，零件的真实大小应以图样上所标注的尺寸为
依据。
31.标注尺寸的数字称为尺寸基础，机器零件长，宽，高三个方向上，每个方向至少有一
个尺寸基准。
32.螺纹的五要素是螺纹牙型，直径，螺距，导程，线数，旋向。
33.只有当内、外罗纹的牙型，直径，螺距，线数，旋向一致时，他们才能互相旋合。
34.螺纹的牙型、直径、螺距都符合国家规范规定的称为规范螺纹；牙型不符合国家规范
的称为非规范螺纹；牙型符合国家规范，但直径、螺距不符合国家规范的称为特殊螺纹。
35.外螺纹的规定画法是：大径用＿d＿＿＿表示，小径用＿d1＿表示，终止线用粗实线表
示。
36.在剖视图中，内螺纹的大径用＿D＿＿＿表示，小径用＿D1＿＿＿表示，终止线用粗实
线表示。不可见螺纹孔，其大径、小径和终止线都用粗实线表示。
37.常见的螺纹联接形式有螺栓连接、双头螺柱连接和螺钉连接。
38.常用键的种类有普通平键、半圆键、钩头楔键、花键。
39.圆柱齿轮按齿轮的方向可分为直齿、斜齿和人字齿。
40.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用细点划线绘制；齿根圆
用细实线绘制，也可省略不画。在剖视图中，齿根圆用粗实线绘制。
41.当零件所有表面具有相同的表面粗糙度要求时，可在图样右上角统一标注；当零件表
面的大部分粗糙度相同时，可将相同的粗糙度代号标注在右上角，并在前面加注其余两字。
42.一张完整的装配图应具有下列四部分内容；①一组视图；②必要尺寸；③技术要求；
④零件序号和明细栏。
43.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺
寸。
机械制图试卷库
目录
第1部分填空题 (1)
一．制图基础知识 (1)
二．投影理论 (2)
三．组合体的三视图 (3)
四．机件表达 (3)
五．规范件与常用件 (3)
六．零件图和装配图 (4)

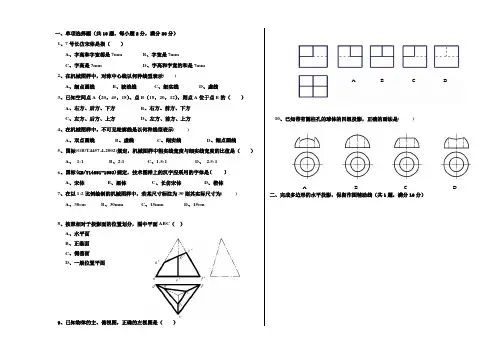

第2部分选择题 (6)
一．选择一种正确的答案（立体表面点线面位置判断） (6)
二．选择正确的左视图（投影关系、截交线、相贯线） (9)
三．选择正确的俯视图（投影关系、截交线、相贯线） (11)
四．选择正确的局部视图 (14)
五．选择正确的剖视图 (15)
六．选择正确的断面图 (19)
七．选择正确的螺纹画法或标注 (21)
八．选择一种正确的说法（制图规范） (23)
第3部分补画缺线 (24)
一．补画三视图中的缺线 (24)
二．看轴测图补全视图中的缺线 (30)
三．补画剖视图中的缺线 (32)
第4部分标注尺寸 (36)
一．将图形中的尺寸标注补充完整 (36)
二．给视图标注完整的尺寸 (38)
第5部分补画第三视图 (41)
一．补画左视图 (41)
二．补画俯视图 (46)
第6部分绘制三视图 (50)
第7部分视图改画剖视图 (54)
一．将主视图改画成全剖视图 (54)
二．将主视图改画成半剖视图 (59)
第8部分机件表达 (63)
一．根据给出的轴测图，应用合适的方法表达机件 (63)
二．根据给出的轴测图和尺寸，应用合适的方法及比例表达机件 (65)
第9部分阅读零件图 (69)
参考文献 (85)
