实验二基带信号的常见码型变换实验

基带信号的常见码型实验代码引言随着通信技术的发展和应用的普及，基带信号的处理变得越来越重要。

在通信领域中，基带信号是指未经过调制的信号，是数字数据或模拟信号的直接表达。

基带信号的常见码型是指在数字通信中常用的信号编码方式。

本文将详细探讨基带信号的常见码型实验代码。

1. 基带信号概述基带信号是指信号通过低通滤波器之后的信号。

它是一种携带有用信息的波形信号，可以表示为一个成对的实数或复数函数。

基带信号常用于数字通信系统中的数据传输和调制解调过程。

2. 基带信号的编码方式基带信号的编码方式有很多种，其中常见的包括：2.1 单极性非归零码（Unipolar Non-Return-to-Zero，UNRZ）单极性非归零码是一种简单的基带信号编码方式。

它的特点是使用一个电平表示数据位，0表示低电平，1表示高电平。

UNRZ码的优点是编码简单，缺点是抗干扰能力较差。

2.2 双极性非归零码（Bipolar Non-Return-to-Zero，BNRZ）双极性非归零码是一种使用正负电平表示数据位的基带信号编码方式。

它的特点是0表示低电平，1表示正负两种高电平。

BNRZ码的优点是抗干扰能力较好，缺点是在传输过程中可能产生直流分量。

2.3 单极性归零码（Unipolar Return-to-Zero，URZ）单极性归零码是一种使用正电平和零电平表示数据位的基带信号编码方式。

它的特点是每个数据位的中间位置都有一个归零点，以实现数据位的识别。

URZ码的优点是抗干扰能力较好，缺点是传输速率较低。

2.4 曼彻斯特编码（Manchester Coding）曼彻斯特编码是一种使用电平转变来表示数据位的基带信号编码方式。

它的特点是每个数据位都包含一个电平转变，0表示电平下降，1表示电平上升。

曼彻斯特编码的优点是时钟恢复容易，缺点是带宽利用率较低。

3. 基带信号码型实验代码为了实现基带信号的编码方式，我们可以使用编程语言编写相应的实验代码。

通信原理实验码型变换实验一、实验目的1.了解几种常用的数字基带信号.2.掌握常用数字基带传输码型的编码规则.3.掌握常用CPLD实现码型变换的方法.二、实验内容1．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB2．观察全0码或全1码时各码型波形。

3．观察HDB3码、AMI码、BNRZ码正、负极性波形。

4．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。

5.自行设计码型变换电路，下载并观察输出波形。

三、实验器材1．信号源模块2．码型变换模块3．20M双踪示波器一台4．频率计（可选）一台5．连接线若干四、实验步骤1．将信号源模块、码型变换模块小心地固定在主机箱中，确保电源接触良好。

2．插上电源线，打开主机箱右侧的交流开关，再分别桉下两个模块中的开关POWER1、POWER2，对应的发光二极管LED001、LED002、D900、D901发光，按一下信号源模块的复位键，两个模块均开始工作。

3．将信号源模块的拨码开关SW101、SW102设置为00000101 00000000，SW103、SW104 、SW105 设置为01110010 00110000 00101010。

按实验一的介绍，此时分频比千位、十位、个位均为0，百位为5，因此分频比为500，此时位同步信号频率应为4KHz。

观察BS、FS、2BS、NRZ各点波形。

4．分别将信号源模块和码型变换模块上以下四组输入/输出接点用连接线连接：BS与BS、FS与FS、2BS与2BS、NRZ与NRZ。

观察码型变换模块上其余各点波形。

5．任意改变信号源模块上的拨码开关SW103、SW104、SW105的设置，以信号源模块的NRZ码为内触发源，用双踪示波器观察码型变换模块各点波形。

6．将信号源模块上的拨码开关SW103、SW104、SW10全部拨为1或全部拨为0，观察码型变换模块各点波形。

通信原理大作业用matlab仿真1.幅频失真S(t)=sint+1/3sin3t,S’(t)=sint+sin3t;相频失真S(t)=sint+1/3sin3t,S’(t)=sin(t+2pi)+1/3sin(3t+3pi).程序：x=0:pi/20:3*pi;y1=sin(x)+(sin(3*x))/3;y2=sin(x)+sin(3*x);y3=sin(x+2*pi)+(sin(3*x+3*pi))/3;figure(1)plot(x,y1);hold onplot(x,y2,'r-');legend('S(t)=sint+1/3sin3t','S(t)=sint+sin3t')figure(2)plot(x,y1);hold onplot(x,y3,'r-');legend('S(t)=sint+1/3sin3t','S(t)=sin(t+2*pi)+1/3sin(3t+3*pi)')幅频失真相频失真2. 将输入的一串0,1编码1） 转换成AMI 码 2） 转换成HDB3码 3） 转换成双相码 4） 转换成Miller 码 5） 转换成CMI 码 总流程开始输入数组依次显示五种码形结束转换成AMI 码转换成CMI码转换成HDB3码转换成双相码转换成Miller码转化成五种码具体流程思路：数组xn 中0保持不变；并统计1个数，当为偶数1保持不变；当为奇数1变换为-1 1) 转换成AMI 码 nono no得到数组xnXn （i ）是否=1num=num+1num 是否为偶数 得到数组xn 长度k i=1; num=0yn(i)=xn(i)yn(i)=xn(i)yn(i)= -xn(i)i 是否=k 得到数组yn i=i+12) 转换成HDB3码 思路：在AMI 码基础上1. 当出现第一个四个连0 时v=前一个非0数2. 当出现四个连0，v 和-v 交替出现3. 判断破坏脉冲是否成立，如果不成立四个连0的第一个0做相应变换（即添加B ） 以后的1也要取负得到v(1)是否是得到数组yni=1yn （i ）是否=0 num=num+1 num=0num 是否=4v=yn(i-4)否否否 否否得到数组yn i=1 sign=1 num=0yn （i ）是否=0num=num+1num 是否=4yh(i)=v(sign)sign 是否为偶数 yh(i)= -v(sign)yh(i)是否=yh(i-4) yh(i-3)=yh(i) yh(i:k)=Yh(i:k )i 是否=k 得到数组yhi=i+13) 转换成双相码思路:1．当出现0转换为01 2．当出现1转换为10；nono得到数组xn得到数组xn 长度kys(2i-1)=0;ys(2i-2)=1Xn(i)是否=0i=1ys(2i-1)=1;ys(2i-2)=0i 是否=k 得到数组ys i=i+14) 转换成密勒码 思路：1．当第一个数出现1时转换成10；否则转换为002．以后当出现1时对应的第一个码不变，第二个变化；当出现一个0对应的两个码元都不变；出现连0对应的两个码元都变化。

实验一码型变换实验一、实验目的1. 了解几种常用的数字基带信号。

2. 掌握常用数字基带传输码型的编码规则。

3. 掌握常用CPLD实现码型变换的方法。

二、实验内容1. 观察NRZ码、RZ码、AMI码、CMI码、HDB3码、BPH码的波形。

2. 观察全0码或全1码时各码型波形。

3. 观察HDB3码、AMI码的正、负极性波形。

4. .观察NRZ码、RZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。

5. 自行设计码型变换电路，下载并观察波形。

三、实验器材1. 信号源模块2. ⑥号模块（码型变换）3. ⑦号模块（载波同步）4. 20M双踪示波器5. 连接线（若干）四、实验原理（一）基本原理1、数字通信中,有些场合可不经过载波调制解调而让基带信号直接进行传输。

例如，市区内利用电传机直接电报通信，或者利用中继长距离直接传输PCM 信号等。

这种不使用载波调制装置而直接传送基带信号的系统,称为基带传输系统。

它的基本结构如图1所示:图1 基带传输系统基本结构结构说明：（1）信道信号合成器：产生适合于信传输的基带信号。

（2）信道可以是允许基带信号通过的媒质，如能通过从直流到高频的有线线路。

（3）接收滤波器：用来接收信号和尽可能排除信道噪声和其他干扰。

（4）抽样判决器：在噪声背景下判定与再产生基带信号。

2、基带调制与解调（1）数字基带调制器：把数字基带信号变换成基带信号传输的基带信号。

（2）基带解调器器：把信道基带信号变换成原始数字基带信号。

（3）对传输用的基带信号的主要要求（4）对代码：将原始信息符号编制成适合于传输用的码型；（5）对码型的电波形：电波形适宜于在信道中传输。

（二）编码规则1、NRZ码NRZ (Noreturn-To-Zero)码，全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。

例如图2：图2 NRZ码2、RZ码RZ (Return-To-Zero)码,全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。

基带传输常用码型及基带信号频谱实验一、实验目的1、熟悉通信基带信号功率谱基本原理2、熟悉SYSTEMVIEW软件的信号谱分析应用3、掌握使用SYSTEMVIEW软件生成最常用基带信号与数字双相传输码的基本方法二、实验原理：1、数字基带信号的频谱特性数字基带信号是随机的脉冲序列，只能用功率谱来描述它的频谱特性。

研究好数字基带信号的功率谱，就可以了解信号带宽，有无直流分量，有无定时分量。

这样才能选择匹配的信道，确定是否可提取定时信号。

经过合理假设下的严格数学推导，可以得到以下主要结论：（1）随机脉冲序列功率谱包括连续谱和离散谱；（2）单极性信号中有无离散谱取决于矩形脉冲的占空比，归零信号中有定时分量。

不归零信号中无定时分量。

0、1等概的双极性信号没有离散谱，即同时没有直流分量和定时分量。

（3）随机序列的带宽主要依赖单个码元波形的频谱函数G1(f)或G2(f)，通常以谱的第一个零点作为矩形脉冲的近似带宽，它等于脉宽τ的倒数。

2、传输系统发射与信道部分的基本结构如图2—1所示。

如果系统直接传送基带信号，称之为基带传输系统。

图2—1在基带传输系统中，系统的输入是数字基带信号，它不一定适合直接在信道中传输。

信道信号形成器的作用就是把原始基带信号变换成适合于信道传输的基带信号，这种变换主要是通过码型变换和波形变换来实现的，其目的是与信道匹配，便于传输，减小码间串扰，利于同步提取和抽样判决。

称此信号形成器为数字基带调制器；与此对应的，在接收端将信道基带信号变换成原始数字基带信号，称之为基带解调器。

3、数字基带调制器中的波形变换与码型变换在数字基带调制器中，波形变换后传输电波形常见的有矩形脉冲、三角波、高斯脉冲和升余弦脉冲波形等。

最常用的是矩形脉冲波形，正如我们在前面通原软件实验一中介绍的几种波形。

上述各种波形在传输中都得到了实际应用。

在数字基带调制器中，码形变换后的传输码结构应具有下列主要特性：无直流分量，且低频分量少；便于提取定时信息；高频分量尽量少，以节省传输频带并减少码间串扰；不受信息源统计特性的影响，即能适应于信息源的变化；具有内在的检错能力；编译码设备要尽可能简单，等等。

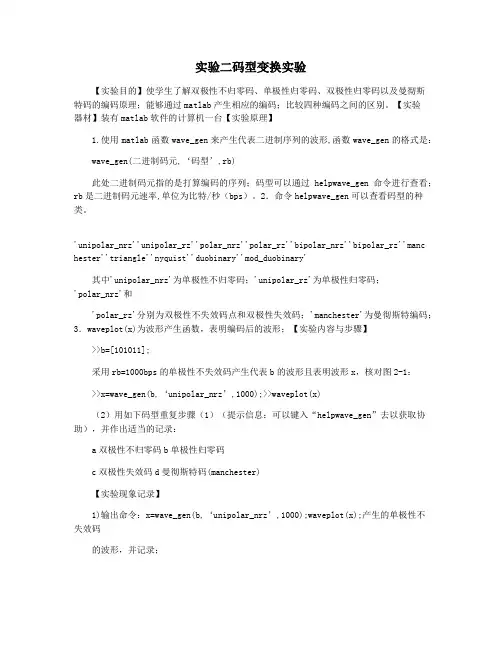

实验二码型变换实验【实验目的】使学生了解双极性不归零码、单极性归零码、双极性归零码以及曼彻斯特码的编码原理；能够通过matlab产生相应的编码；比较四种编码之间的区别。

【实验器材】装有matlab软件的计算机一台【实验原理】1.使用matlab函数wave_gen来产生代表二进制序列的波形,函数wave_gen的格式是： wave_gen(二进制码元,‘码型’,rb)此处二进制码元指的是打算编码的序列；码型可以通过helpwave_gen命令进行查看；rb是二进制码元速率,单位为比特/秒（bps）。

2．命令helpwave_gen可以查看码型的种类。

'unipolar_nrz''unipolar_rz''polar_nrz''polar_rz''bipolar_nrz''bipolar_rz''manc hester''triangle''nyquist''duobinary''mod_duobinary'其中'unipolar_nrz'为单极性不归零码；'unipolar_rz'为单极性归零码；'polar_nrz'和'polar_rz'分别为双极性不失效码点和双极性失效码；'manchester'为曼彻斯特编码；3．waveplot(x)为波形产生函数，表明编码后的波形；【实验内容与步骤】>>b=[101011];采用rb=1000bps的单极性不失效码产生代表b的波形且表明波形x，核对图2-1：>>x=wave_gen(b,‘unipolar_nrz’,1000);>>waveplot(x)（2）用如下码型重复步骤（1）（提示信息：可以键入“helpwave_gen”去以获取协助），并作出适当的记录：a双极性不归零码b单极性归零码c双极性失效码d曼彻斯特码(manchester)【实验现象记录】1)输出命令：x=wave_gen(b,‘unipolar_nrz’,1000);waveplot(x);产生的单极性不失效码的波形，并记录；2)输出命令：x=wave_gen(b,‘unipolar_rz’,1000);waveplot(x);产生的单极性失效码点的波形，并记录；3)输出命令：x=wave_gen(b,‘polar_nrz’,1000);waveplot(x);产生的双极性不失效码点的波形，并记录；4)输出命令：x=wave_gen(b,‘polar_rz’,1000);waveplot(x);产生的双极性失效码点的波形，并记录；5)输出命令：x=wave_gen(b,‘unipolar_nrz’,1000);waveplot(x);产生的曼彻斯特编码的波形，并记录。

基带信号的常见码型实验代码基带信号的常见码型实验代码基带信号是指没有经过调制的信号，通常是模拟信号。

在数字通信中，为了传输数字信息，需要将数字信号转换成基带信号，并进行调制。

常见的基带码型有矩形脉冲、曼彻斯特编码、差分曼彻斯特编码、Miller编码等。

本文将介绍这些基带码型的实验代码。

1. 矩形脉冲矩形脉冲是一种最简单的基带码型，其波形为一段宽度为T的方波。

在MATLAB中，可以使用以下代码生成矩形脉冲：t = linspace(0, 1, 1000);x = square(2*pi*t);其中linspace函数用于生成0到1之间1000个等间距的数值，square函数用于生成矩形波。

2. 曼彻斯特编码曼彻斯特编码是一种常用的基带码型，其波形由两个相反极性的方波组成。

在MATLAB中，可以使用以下代码生成曼彻斯特编码：t = linspace(0, 1, 1000);x = zeros(1, length(t));for i=2:length(t)if sin(4*pi*t(i)) > sin(4*pi*t(i-1))x(i) = 1;elsex(i) = -1;endend其中，使用sin函数生成一个频率为4Hz的正弦波，并通过比较相邻两个时刻的正弦值来确定输出的方向。

3. 差分曼彻斯特编码差分曼彻斯特编码是一种改进的曼彻斯特编码，其波形由两个相反极性的方波组成，但是在每个位周期的中间点处发生变化。

在MATLAB 中，可以使用以下代码生成差分曼彻斯特编码：t = linspace(0, 1, 1000);x = zeros(1, length(t));for i=2:length(t)if sin(4*pi*t(i)) > sin(4*pi*t(i-1))if i > length(t)/2x(i) = -x(i-1);elsex(i) = x(i-1);endelseif i > length(t)/2x(i) = x(i-1);elsex(i) = -x(i-1);endendend其中，通过比较相邻两个时刻的正弦值来确定输出的方向，并在每个位周期的中间点处发生变化。

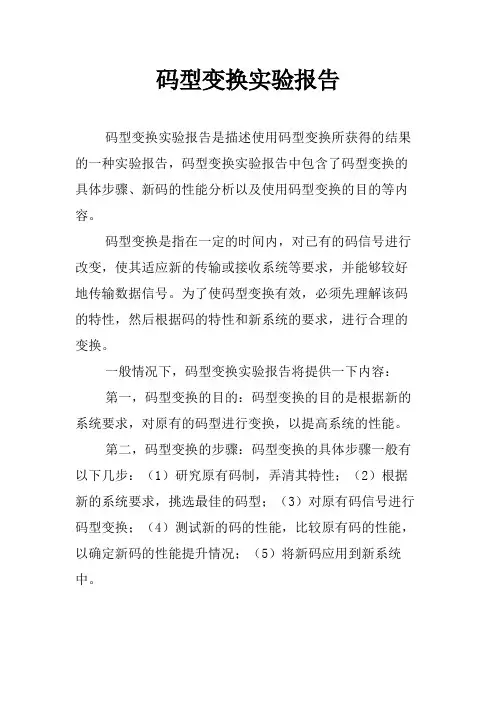

码型变换实验报告
码型变换实验报告是描述使用码型变换所获得的结果的一种实验报告，码型变换实验报告中包含了码型变换的具体步骤、新码的性能分析以及使用码型变换的目的等内容。

码型变换是指在一定的时间内，对已有的码信号进行改变，使其适应新的传输或接收系统等要求，并能够较好地传输数据信号。

为了使码型变换有效，必须先理解该码的特性，然后根据码的特性和新系统的要求，进行合理的变换。

一般情况下，码型变换实验报告将提供一下内容：
第一，码型变换的目的：码型变换的目的是根据新的系统要求，对原有的码型进行变换，以提高系统的性能。

第二，码型变换的步骤：码型变换的具体步骤一般有以下几步：（1）研究原有码制，弄清其特性；（2）根据新的系统要求，挑选最佳的码型；（3）对原有码信号进行码型变换；（4）测试新的码的性能，比较原有码的性能，以确定新码的性能提升情况；（5）将新码应用到新系统中。

第三，新码的性能分析：新码的性能比原码的性能有所提升，但具体提升情况应根据新码的特性和新系统的要求进行分析，以确定新码的性能提升情况。

第四，结论：实验结果表明，码型变换能够有效改善系统的性能，而且能够满足新系统的要求。

通过上述内容，可以看出，码型变换实验报告主要用于描述使用码型变换所获得的结果，包括码型变换的具体步骤、新码的性能分析以及使用码型变换的目的等内容。

码型变换实验报告的作用在于帮助研究者清楚地了解码型变换的效果，为采用码型变换提供科学的依据。

实验一码型变换实验一、基本原理在数字通信中, 不使用载波调制装置而直接传送基带信号的系统, 我们称它为基带传输系统,基本结构如图所示。

干扰基带传输系统的基本结构基带信号是代码的一种电表示形式。

在实际的基带传输系统中, 并不是所有的基带电波形都能在信道中传输。

对传输用的基带信号的主要要求有两点:(1对各种代码的要求,期望将原始信息符号编制成适合于传输用的码型; (2 对所选码型的电波形要求, 期望电波形适宜于在信道中传输。

AMI :AMI 码的全称是传号交替反转码。

这是一种将信息代码 0(空号和 1(传号按如下方式进行编码的码:代码的 0仍变换为传输码的 0, 而把代码中的 1交替地变换为传输码的 +1, -1, +1, -1,……。

HDB3:HDB 3码是对 AMI 码的一种改进码,它的全称是三阶高密度双极性码。

其编码规则如下:先检察消息代码(二进制的连 0情况,当没有 4个或 4个以上连 0串时,按照 AMI 码的编码规则对信息代码进行编码; 当出现 4个或 4个以上连 0串时, 则将每 4个连 0小段的第 4个 0变换成与前一非 0符号 (+1或 -1 同极性的符号, 用V 表示 (即 +1记为 +V, -1记为 -V ,为使附加 V 符号后的序列不破坏“极性交替反转”造成的无直流特性,还必须保证相邻 V 符号也应极性交替。

当两个相邻 V 符号之间有奇数个非 0符号时,用取代节“ 000V ” 取代 4连 0信息码; 当两个相邻 V 符号间有偶数个非 0符号时, 用取代节“ B00V ” 取代 4连 0信息码。

CMI :CMI 码是传号反转码的简称,其编码规则为:“ 1”码交替用“ 11”和“ 00”表示; “ 0”码用“ 01”表示。

BPH :BPH 码的全称是数字双相码,又称 Manchester 码,即曼彻斯特码。

它是对每个二进制码分别利用两个具有 2个不同相位的二进制新码去取代的码,编码规则之一是: 0→ 01(零相位的一个周期的方波1→ 10(π相位的一个周期的方波二、实验结果CMIBPHHDB3 AMI三、结果分析各码型波形如上所示, 我们发现许多波形产生了不同程度的畸变, 表现是幅值不是单一的水平线, 而成了曲线。

通信原理实验报告班级：姓名：学号：指导老师：完成日期：实验一AMI码型变换实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。

2、掌握AMI码的编译规则。

3、了解滤波法位同步在的码变换过程中的作用。

二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、AMI编译码实验原理框图AMI编译码实验原理框图2、实验框图说明AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。

实验框图中编码过程是将信号源经程序处理后，得到AMI-A1和AMI-B1两路信号，再通过电平转换电路进行变换，从而得到AMI 编码波形。

AMI译码只需将所有的±1变为1，0变为0即可。

实验框图中译码过程是将AMI码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。

四、实验步骤实验项目一AMI编译码（256KHz归零码实验）概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证AMI编译码规则。

1、关电，按表格所示进行连线。

2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【AMI编译码】→【256K 归零码实验】。

将模块13的开关S3分频设置拨为0011，即提取512K同步时钟。

3、此时系统初始状态为：编码输入信号为256K的PN序列。

（1）用示波器分别观测编码输入的数据TH3和编码输出的数据TH11(AMI输出)，观察记录波形，有数字示波器的可以观测编码输出信号频谱，验证AMI编码规则。

注：观察时注意码元的对应位置。

（2）用示波器对比观测编码输入的数据和译码输出的数据，观察记录AMI译码波形与输入信号波形。

思考：译码过后的信号波形与输入信号波形相比延时多少？编译码延时小于3个码元宽度实验项目二AMI编译码（256KHz非归零码实验）概述：本项目通过观测AMI非归零码编译码相关测试点，了解AMI编译码规则。

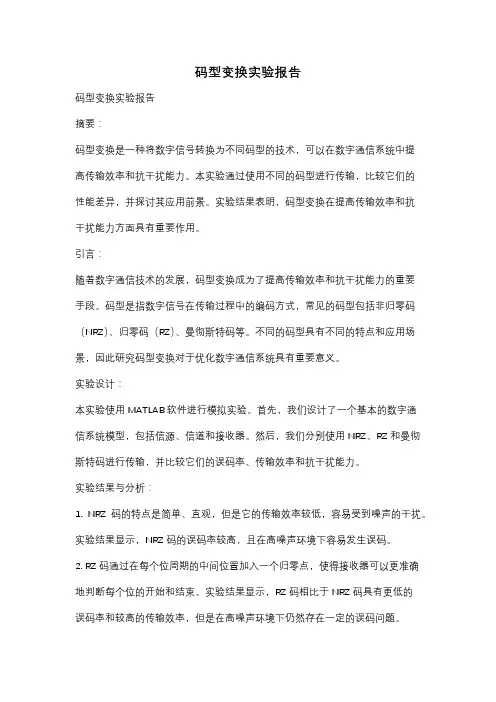

码型变换实验报告码型变换实验报告摘要：码型变换是一种将数字信号转换为不同码型的技术，可以在数字通信系统中提高传输效率和抗干扰能力。

本实验通过使用不同的码型进行传输，比较它们的性能差异，并探讨其应用前景。

实验结果表明，码型变换在提高传输效率和抗干扰能力方面具有重要作用。

引言：随着数字通信技术的发展，码型变换成为了提高传输效率和抗干扰能力的重要手段。

码型是指数字信号在传输过程中的编码方式，常见的码型包括非归零码（NRZ）、归零码（RZ）、曼彻斯特码等。

不同的码型具有不同的特点和应用场景，因此研究码型变换对于优化数字通信系统具有重要意义。

实验设计：本实验使用MATLAB软件进行模拟实验。

首先，我们设计了一个基本的数字通信系统模型，包括信源、信道和接收器。

然后，我们分别使用NRZ、RZ和曼彻斯特码进行传输，并比较它们的误码率、传输效率和抗干扰能力。

实验结果与分析：1. NRZ码的特点是简单、直观，但是它的传输效率较低，容易受到噪声的干扰。

实验结果显示，NRZ码的误码率较高，且在高噪声环境下容易发生误码。

2. RZ码通过在每个位周期的中间位置加入一个归零点，使得接收器可以更准确地判断每个位的开始和结束。

实验结果显示，RZ码相比于NRZ码具有更低的误码率和较高的传输效率，但是在高噪声环境下仍然存在一定的误码问题。

3. 曼彻斯特码将每个位周期分为两个时段，通过信号的上升和下降沿来表示位的取值。

实验结果显示，曼彻斯特码具有较低的误码率和较高的抗干扰能力，但是由于每个位周期需要传输两个信号，因此其传输效率相对较低。

结论：通过对比实验结果，我们可以得出以下结论：1. 码型变换可以在一定程度上提高传输效率和抗干扰能力。

2. 不同的码型适用于不同的应用场景，需要根据具体需求进行选择。

3. 码型变换是数字通信系统中的重要技术之一，对于优化系统性能具有重要作用。

展望：随着通信技术的不断发展，码型变换将继续发挥重要作用。

未来的研究可以进一步探索更多的码型变换技术，并结合其他技术手段，进一步提高传输效率和抗干扰能力。

课程: 通信原理码型变换实验报告系电子信息与计算机科学系专业电子信息科学与技术班级姓名学号指导教师实验地点学年学期2012-2013第二学期一、实验目的1、了解几种常用的数字基带信号。

2、掌握常用数字基带传输码型的编码规则。

3、掌握常用CPLD实现码型变换的方法。

二、实验内容1、观察NRZ码、RZ码、AMI码、HDB3码、CMI码、BPH码的波形。

2、观察全0码或全1码时各码型的波形。

3、观察HDB3码、AMI码的正负极性波形。

4、观察RZ码、AMI码、HDB3码、CMI码、BPH码经过码型反变换后的输出波形。

三、实验模块1、通信原理0 号模块一块2、通信原理6 号模块一块3、通信原理7 号模块一块4、示波器一台四、实验原理I、基本原理在数字通信中，有些场合可以不经过载波调制和解调过程而让基带信号直接进行传输。

例如，在市区内利用电传机直接进行电报通信，或者利用中继方式在长距离上直接传输PCM信号等。

这种不使用载波调制装置而直接传送基带信号的系统，我们称它为基带传输系统，它的基本结构如图15-1所示。

该结构由信道信号形成器、信道、接收滤波器以及抽样判决器组成。

这里信道信号形成器用来产生适合于信道传输的基带信号，信道可以是允许基带信号通过的媒质（例如能够通过从直流至高频的有线线路等）；接收滤波器用来接收信号和尽可能排除信道噪声和其他干扰；抽样判决器则是在噪声背景下用来判定与再生基带信号。

若一个变换器把数字基带信号变换成适合于基带信号传输的基带信号，则称此变换器为数字基带调制器；相反，把信道基带信号变换成原始数字基带信号的变换器，称之为基带解调器。

基带信号是代码的一种电表示形式。

在实际的基带传输系统中，并不是所有的基带电波形都能在信道中传输。

例如，含有丰富直流和低频成分的基带信号就不适宜在信道中传输，因为它有可能造成信号严重畸变。

单极性基带波形就是一个典型例子。

再例如，一般基带传输系统都从接收到的基带信号流中提取定时信号，而收定时信号又依赖于代码的码型，如果代码出现长时间的连“0”符号，则基带信号可能会长时间出现0电位，而使收定时恢复系统难以保证收定时信号的准确性。

实验二HDB3编码实验一、实验目的1. 熟悉HDB3码编码原理。

2. 观察HDB3码编码的结果，结合原理进一步理解编码过程。

二、实验电路工作原理编码规则：先把二进制序列中的‘0’码变为‘0 ’，而把序列的‘1’交替的变换为+1 ，-1。

再检查序列中是否有4个或4个以上的连‘0’，若有，则将每4个连‘0’小段的第四个‘0’变换成与前一个非‘0’码（指的是+1 和-1 ）同极性的码，由于极性不定，不防称之为 V 码（若是+1用+ V，-1 用-V），为了保持无直流分量的特性，则须将V码也交替变换（即和前一个V 的极性相反），但这样还不能保证+ 极性的码和- 极性的码的数目是一样的，因为当两个V码之间有偶数个非‘0’码时，就会+ 极性和- 极性数目不等，所以还要再将该小段的第一个‘0’码变换成+B码或-B码（B符号的极性和前一个非‘0’码的符号极性相反，并让后面的非‘0’码的极性再从V符号开始交替变换。

到此编码完成。

如：二进制序列为：1000 0 1000 0 1 1 000 0 1 1-1000 -V +1000 +V -1 +1 –B00 -V +1 -1三、实验内容和步骤1．将4位的拨码开关SWD01拨为1100(下为1，上为0)，选择HDB3编码；2．将 8位的拨码开关SWD02 拨为10000110；1）按动RST键复位程序；2）用示波器观测TPD07的发送信号码元波形并记录；3）观察TPD02的HDB3编码波形并记录，同时在波形图上注明V码和B码的位置;4）指出编码信号相对于发送信号延迟了多少时间。

3．将 8位的拨码开关SWD02 拨为10000100，重复步骤2。

4．将 8位的拨码开关SWD02 拨为00000000，重复步骤2的1）、2）、3）。

四、测试点说明1．TPD07：基带信号输入，码型与输入相对应；2．TPD13：时钟信号；2．TPD02：HDB3编码输出。

五、实验体会。

实验一 HDB3码型变换实验一、实验目的1．了解二进制单极性码变换为HDB3码的编码规则，掌握它的工作原理和实现方法。

2. 通过测试电路，熟悉并掌握分析电路的一般规律与方法,学会分析电路工作原理，画出关键部位的工作波形。

3．了解关于分层数字接口脉冲的国际规定，掌握严格按技术指标研制电路的实验方法。

二、实验内容本实验可完成以下实验内容：1.调测HDB3编、译码电路。

2.调测位定时提取电路及信码再生电路。

各部分的输出信号应达到技术指标的要求，同时做到编、解码无误。

三、基本原理在数字通信系统中，有时不经过数字基带信号与信道信号之间的变换，只由终端设备进行信息与数字基带信号之间的变换，然后直接传输数字基带信号。

数字基带信号的形式有许多种，在基带传输中经常采用AMI码（符号交替反转码）和HDB3码（三阶高密度双极性码）。

1．传输码型在数字复用设备中，内部电路多为一端接地，输出的信码一般是单极性不归零信码。

当这种码在电缆上长距离转输时，为了防止引进干扰信号，电缆的两根线都不能接地（即对地是平衡的），这里就要选用一种适合线路上传输的码型，通常有以下几点考虑：(1).在选用的码型的频谱中应该没有直流分量，低频分量也应尽量少。

这是因为终端机输出电路或再生中继器都是经过变压器与电缆相连接的，而变压器是不能通过直流分量和低频分量的。

(2).传输码型的频谱中高频分量要尽量少。

这是因为电缆中信号线之间的串话在高频部分更为严重，当码型频谱中高频分量较大时，就限制了信码的传输距离或传输质量。

(3).码型应便于再生定时电路从码流中恢复位定时。

若信号中连“０”较长，则等效于一段时间没有收脉冲，恢复位定时就困难，所以应该使变换后的码型中连“０”较少。

(4).设备简单，码型变换容易实现。

(5).选用的码型应使误码率较低。

双极性基带信号波形的误码率比单极性信号的低。

根据这些原则，在传输线路上通常采用AMI码和HDB3码。

2.AMI码我们用“0”和“1”代表传号和空号。

实验二 AMI码型变换实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。

2、掌握AMI码的编译规则。

3、了解滤波法位同步在的码变换过程中的作用。

二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、AMI编译码实验原理框图AMI编译码实验原理框图2、实验框图说明AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。

实验框图中编码过程是将信号源经程序处理后，得到AMI-A1和AMI-B1两路信号，再通过电平转换电路进行变换，从而得到AMI编码波形。

AMI译码只需将所有的±1变为1，0变为0即可。

实验框图中译码过程是将AMI码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。

四、实验步骤实验项目一 AMI编译码（归零码实验）概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证AMI编译码规则。

1、关电，按表格所示进行连线。

源端口目的端口连线说明信号源：PN 模块8：TH3(编码输入-数据) 基带信号输入信号源：CLK 模块8：TH4(编码输入-时钟) 提供编码位时钟模块8：TH11(AMI编码输出) 模块8：TH2(AMI译码输入) 将数据送入译码模块模块8：TH5(单极性码) 模块13：TH7(数字锁相环输入) 数字锁相环位同步提取模块13：TH5(BS2) 模块8：TH9(译码时钟输入) 提供译码位时钟213的开关S3分频设置拨为0011，即提取512K同步时钟。

3、此时系统初始状态为：编码输入信号为256K的PN序列。

4、实验操作及波形观测。

（1）用示波器分别观测编码输入的数据TH3和编码输出的数据TH11(AMI输出)，观察记录波形，有数字示波器的可以观测编码输出信号频谱，验证AMI编码规则。

（2）保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP5 (AMI-A1)，观察基带码元的奇数位的变换波形。
