码型变换实验实验十五码型变换实验一、实验目的1、了解几种常用的数字基带信号。
2、掌握常用数字基带传输码型的编码规则。
3、掌握常用CPLD实现码型变换的方法。
二、实验内容1、观察NRZ码、RZ码、AMI码、HDB3码、CMI码、BPH码的波形。
2、观察全0码或全1码时各码型的波形。
3、观察HDB3码、AMI码的正负极性波形。
4、观察RZ码、AMI码、HDB3码、CMI码、BPH码经过码型反变换后的输出波形。
5、自行设计码型变换电路，下载并观察波形。
三、实验器材1、信号源模块一块2、⑥号模块一块3、⑦号模块一块4、20M双踪示波器一台5、连接线若干四、实验原理（一）基本原理在数字通信中，有些场合可以不经过载波调制和解调过程而让基带信号直接进行传输。
例如，在市区内利用电传机直接进行电报通信，或者利用中继方式在长距离上直接传输PCM 信号等。
这种不使用载波调制装置而直接传送基带信号的系统，我们称它为基带传输系统，它的基本结构如图15-1所示。
干扰图15-1 基带传输系统的基本结构该结构由信道信号形成器、信道、接收滤波器以及抽样判决器组成。
这里信道信号形成器用来产生适合于信道传输的基带信号，信道可以是允许基带信号通过的媒质（例如能够通过从直流至高频的有线线路等）；接收滤波器用来接收信号和尽可能排除信道噪声和其他干扰；抽样判决器则是在噪声背景下用来判定与再生基带信号。
若一个变换器把数字基带信号变换成适合于基带信号传输的基带信号，则称此变换器为数字基带调制器；相反，把信道基带信号变换成原始数字基带信号的变换器，称之为基带解调器。
基带信号是代码的一种电表示形式。
在实际的基带传输系统中，并不是所有的基带电波形都能在信道中传输。
例如，含有丰富直流和低频成分的基带信号就不适宜在信道中传输，因为它有可能造成信号严重畸变。
单极性基带波形就是一个典型例子。
再例如，一般基带传输系统都从接收到的基带信号流中提取定时信号，而收定时信号又依赖于代码的码型，如果代码出现长时间的连“0”符号，则基带信号可能会长时间出现0电位，而使收定时恢复系统难以保证收定时信号的准确性。
学校代码： 10128学号：内蒙古工业大学信息工程学院实验报告课程名称：通信原理实验名称：_______码型变换实验______实验类型：验证性□综合性□设计性□实验室名称：格物楼B座通信实验室102班级：电子09-1班学号：姓名：组别：同组人：成绩：实验日期： 2012/5/30预习报告一、实验目的1．了解几种常见的数字基带信号。
2．掌握常用数字基带传输码型的编码规则。
二、实验内容1．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码的波形。
2．观察全0码或全1码时各码型波形。
3．观察HDB3码、AMI码、BNRZ码正、负极性波形。
4．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
三、实验器材1．信号源模块2．码型变换模块3．20M双踪示波器一台4．频率计（可选）一台5．连接线若干实验报告一、实验目的5．了解几种常见的数字基带信号。
6．掌握常用数字基带传输码型的编码规则。
二、实验内容3．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码的波形。
4．观察全0码或全1码时各码型波形。
7．观察HDB3码、AMI码、BNRZ码正、负极性波形。
8．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
三、实验器材6．信号源模块7．码型变换模块8．20M双踪示波器一台9．频率计（可选）一台10．连接线若干四、实验原理1．编码规则①NRZ码NRZ码的全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。
例如：②RZ码RZ码的全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。
通信原理实验码型变换实验一、实验目的1.了解几种常用的数字基带信号.2.掌握常用数字基带传输码型的编码规则.3.掌握常用CPLD实现码型变换的方法.二、实验内容1．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB2．观察全0码或全1码时各码型波形。
3．观察HDB3码、AMI码、BNRZ码正、负极性波形。
4．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
5.自行设计码型变换电路，下载并观察输出波形。
三、实验器材1．信号源模块2．码型变换模块3．20M双踪示波器一台4．频率计（可选）一台5．连接线若干四、实验步骤1．将信号源模块、码型变换模块小心地固定在主机箱中，确保电源接触良好。
2．插上电源线，打开主机箱右侧的交流开关，再分别桉下两个模块中的开关POWER1、POWER2，对应的发光二极管LED001、LED002、D900、D901发光，按一下信号源模块的复位键，两个模块均开始工作。
3．将信号源模块的拨码开关SW101、SW102设置为00000101 00000000，SW103、SW104 、SW105 设置为01110010 00110000 00101010。
按实验一的介绍，此时分频比千位、十位、个位均为0，百位为5，因此分频比为500，此时位同步信号频率应为4KHz。
观察BS、FS、2BS、NRZ各点波形。
4．分别将信号源模块和码型变换模块上以下四组输入/输出接点用连接线连接：BS与BS、FS与FS、2BS与2BS、NRZ与NRZ。
观察码型变换模块上其余各点波形。
5．任意改变信号源模块上的拨码开关SW103、SW104、SW105的设置，以信号源模块的NRZ码为内触发源，用双踪示波器观察码型变换模块各点波形。
6．将信号源模块上的拨码开关SW103、SW104、SW10全部拨为1或全部拨为0，观察码型变换模块各点波形。
实验一码型变换实验一、实验目的1. 了解几种常用的数字基带信号。
2. 掌握常用数字基带传输码型的编码规则。
3. 掌握常用CPLD实现码型变换的方法。
二、实验内容1. 观察NRZ码、RZ码、AMI码、CMI码、HDB3码、BPH码的波形。
2. 观察全0码或全1码时各码型波形。
3. 观察HDB3码、AMI码的正、负极性波形。
4. .观察NRZ码、RZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
5. 自行设计码型变换电路，下载并观察波形。
三、实验器材1. 信号源模块2. ⑥号模块（码型变换）3. ⑦号模块（载波同步）4. 20M双踪示波器5. 连接线（若干）四、实验原理（一）基本原理1、数字通信中,有些场合可不经过载波调制解调而让基带信号直接进行传输。
例如，市区内利用电传机直接电报通信，或者利用中继长距离直接传输PCM 信号等。
这种不使用载波调制装置而直接传送基带信号的系统,称为基带传输系统。
它的基本结构如图1所示:图1 基带传输系统基本结构结构说明：（1）信道信号合成器：产生适合于信传输的基带信号。
（2）信道可以是允许基带信号通过的媒质，如能通过从直流到高频的有线线路。
（3）接收滤波器：用来接收信号和尽可能排除信道噪声和其他干扰。
（4）抽样判决器：在噪声背景下判定与再产生基带信号。
2、基带调制与解调（1）数字基带调制器：把数字基带信号变换成基带信号传输的基带信号。
（2）基带解调器器：把信道基带信号变换成原始数字基带信号。
（3）对传输用的基带信号的主要要求（4）对代码：将原始信息符号编制成适合于传输用的码型；（5）对码型的电波形：电波形适宜于在信道中传输。
（二）编码规则1、NRZ码NRZ (Noreturn-To-Zero)码，全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。
例如图2：图2 NRZ码2、RZ码RZ (Return-To-Zero)码,全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。

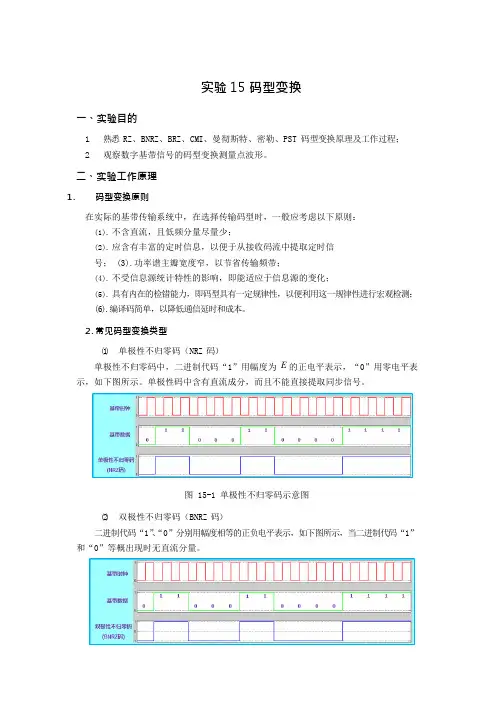

实验 15 码型变换一、实验目的1.熟悉 RZ、BNRZ、BRZ、CMI、曼彻斯特、密勒、PST 码型变换原理及工作过程；2.观察数字基带信号的码型变换测量点波形。
二、实验工作原理1.码型变换原则在实际的基带传输系统中，在选择传输码型时，一般应考虑以下原则：(1).不含直流，且低频分量尽量少；(2).应含有丰富的定时信息，以便于从接收码流中提取定时信号； (3).功率谱主瓣宽度窄，以节省传输频带；(4).不受信息源统计特性的影响，即能适应于信息源的变化；(5).具有内在的检错能力，即码型具有一定规律性，以便利用这一规律性进行宏观检测；(6).编译码简单，以降低通信延时和成本。
2.常见码型变换类型(1)单极性不归零码（NRZ 码）单极性不归零码中，二进制代码“1”用幅度为E的正电平表示，“0”用零电平表示，如下图所示。
单极性码中含有直流成分，而且不能直接提取同步信号。
图 15-1 单极性不归零码示意图(2)双极性不归零码（BNRZ 码）二进制代码“1”、“0”分别用幅度相等的正负电平表示，如下图所示，当二进制代码“1”和“0”等概出现时无直流分量。
图 15-2 双极性不归零码(3)单极性归零码（RZ 码）单极性归零码与单极性不归零码的区别是码元宽度小于码元间隔，每个码元脉冲在下一个码元到来之前回到零电平，如下图所示。
单极性码可以直接提取定时信息，仍然含有直流成分。
图 15-3 单极性归零码(4)双极性归零码（BRZ 码）它是双极性码的归零形式，每个码元脉冲在下一个码元到来之前回到零电平，如下图所示。
图 15-4 双极性归零码(5)曼彻斯特码曼彻斯特码又称为数字双相码，它用一个周期的正负对称方波表示“0”，而用其反相波形表示“1”。
编码规则之一是：“0”码用“01”两位码表示，“1”码用“10”两位码表示，如下图所示。
例如：图 15-5 曼彻斯特编码(6)密勒码米勒（Miller）码又称延迟调制码，它是双向码的在一种变形。

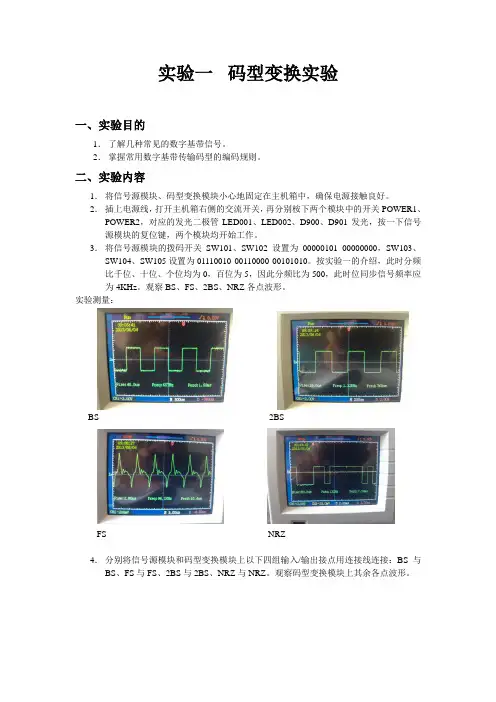

实验一码型变换实验一、实验目的1．了解几种常见的数字基带信号。
2．掌握常用数字基带传输码型的编码规则。
二、实验内容1．将信号源模块、码型变换模块小心地固定在主机箱中，确保电源接触良好。
2．插上电源线，打开主机箱右侧的交流开关，再分别桉下两个模块中的开关POWER1、POWER2，对应的发光二极管LED001、LED002、D900、D901发光，按一下信号源模块的复位键，两个模块均开始工作。
3．将信号源模块的拨码开关SW101、SW102设置为00000101 00000000，SW103、SW104、SW105设置为01110010 00110000 00101010。
按实验一的介绍，此时分频比千位、十位、个位均为0，百位为5，因此分频比为500，此时位同步信号频率应为4KHz。
观察BS、FS、2BS、NRZ各点波形。
实验测量：BS 2BSFS NRZ4．分别将信号源模块和码型变换模块上以下四组输入/输出接点用连接线连接：BS与BS、FS与FS、2BS与2BS、NRZ与NRZ。
观察码型变换模块上其余各点波形。
AMI测试点输出的AMI码HDB3测试点输出的HDB3码5．任意改变信号源模块上的拨码开关SW103、SW104、SW105的设置，以信号源模块的NRZ码为内触发源，用双踪示波器观察码型变换模块各点波形。
双踪显示NRZ码输入波形与其FS 双踪NRZ码输入与其RZ码输出波形双踪NRZ码输入与其BNRZ码输出双踪NRZ码输入与BNRZ码解码输出双踪NRZ码输入与BRZ码解码输出6．将信号源模块上的拨码开关SW103、SW104、SW105全部拨为1或全部拨为0，观察码型变换模块各点波形。
1000码型作为编码电路的信号源分别送入“信码输入”TP1，用双踪示波器同时观察TP1的信码和经编码以后输出的HDB3码：上下分别为编码前后的全1码上下分别为编码前后的全0码七、实验思考题1．在分析电路的基础上回答，为什么本实验HDB3编、解码电路只能在输入信号是码长为24位的周期性NRZ码时才能正常工作。
光纤通信实验报告实验1.1了解和掌握了光纤的结构、分类和特性参数，能够快速准确的区分单模或者多模类型的光纤。
实验1.21.关闭系统电源，将光跳线分别连接TX1550、RX1550两法兰接口（选择工作波长为1550nm的光信道），注意收集好器件的防尘帽。
2.打开系统电源，液晶菜单选择“码型变换实验—CMI码PN”。
确认，即在P101铆孔输出32KHZ的15位m序列。
3.示波器测试P101铆孔波形，确认有相应的波形输出。
4.用信号连接线连接P101、P203两铆孔，示波器A通道测试TX1550测试点，确认有相应的波形输出，调节 W205 即改变送入光发端机信号（TX1550）幅度，最大不超过5V。
即将m序列电信号送入1550nm光发端机，并转换成光信号从TX1550法兰接口输出。
5.示波器B通道测试光收端机输出电信号的P204试点，看是否有与TX1550测试点一样或类似的信号波形。
6.按“返回”键，选择“码型变换实验—CMI码设置”并确认。
改变SW101拨码器设置（往上为1，往下为0），以同样的方法测试，验证P204和TX1550测试点波形是否跟着变化。
7.轻轻拧下TX1550或RX1550法兰接口的光跳线，观测P204测试点的示波器B通道是否还有信号波形？重新接好，此时是否出现信号波形。
8.以上实验都是在同一台实验箱上自环测试，如果要求两实验箱间进行双工通信，如何设计连接关系，设计出实验方案，并进行实验。
9.关闭系统电源，拆除各光器件并套好防尘帽。
实验2.13.示波器测试P101铆孔波形，确认有相应的波形输出。
4.用信号连接线连接P101、P203两铆孔，示波器A通道测试TX1550测试点，确认有相应的波形输出，调节W205即改变送入光发端机信号（TX1550）幅度最大（不超过5V），记录信号电平值。
即将拨码器设置序列电信号送入1550nm 光发端机，并转换成光信号从 TX1550法兰接口输出。
5.6.拨码器设置其它序列组合，W205 保持不变，记录码型和对应的输出光功率，得出你的结论。
一、实验目的及要求（1）知道JH5001A型通信原理综合实验系统的基本功能原理及使用方法；（2）知道数字示波器的使用方法等；（3）掌握二进制码变换为AMI/HDB3码的编码规则及基本特征；（4）理解HDB3码编译码器的工作原理和硬件实现方法；（5）通过测试关键点波形图，进行验证。
二、实验设备（1）JH5001A型通信原理综合实验系统；（2）数字、模拟双踪示波器。
三、实验原理(一) AMI/HDB3两种码型的编译码规则及优缺点1、AMI码的全称是传号交替反转码，这种码型实际上把二进制脉冲序列变为三电平的符号序列，代码0仍变换为传输码的0，而把代码中的1交替的变换为传输码的+1、-1。
其优点如下：（1）在“1”、“0”码不等概率情况下，也无直流成分，对具有变压器或其它交流隅合的传输信道来说，不易受隔直特性的影响；（2）若接收端收到的码元极性与发送端的完全相反，也能正确判决；（3）全波整流后就能得到单极性码。
AMI码有一个重要缺点，即它可能出现长的连0串，会造成提取位定时信息的困难。
2、HDB3码（三阶高密度双极性码）HDB3码的编码规则为：（1）当没有≥4个连零时，HDB3码同AMI码；（2）当出现≥4个以上连零时，则将每四个连0化为一个小段，将用取代节B00V或000V取代4连零。
其中V称为破坏点，它是一个传号，破坏点极性交替；（3）当破坏点与其前一传号极性相同时，用000V代替四连零；当破坏点与其前一传号极性相异时，用B00V代替四连零，其中B与破坏点V同极性；（4）V与其后相邻的传号极性交替。
B码和V码各自都应始终保持极性交替变化的规律，以确保编好的码中没有直流成分；例如：(a)代码： 0 1 0000 1 1000 0 0 1 0 1(b)AMI码： 0 +1 0000 -1 +1000 0 0 -1 0 +1(c)加补信码 0 +1 000V+-1 +100V- 0 +1 0 -1(d)HDB3： 0 +1 000+1 -1 +1-100-1 0+10 –1HDB3码的译码却比较简单，同时它对定时信号的恢复是极为有利的。
目录1 实验概述 (2)2 十五数码问题分析 (2)2.1十五数码问题简介 (2)2.2可行性分析 (3)3问题的求解策略 (3)3.1算法分析 (3)3.2 A*算法设计 (4)4 实验总结 (5)4.1 实验可视化界面 (5)4.2个人体会 (7)4.3 详细代码: 71 实验概述十五数码问题来源于美国的科学魔术大师萨姆.洛伊德（Sam I.oyd）在1978年推出的著名的“14-15”智力玩具。
这个游戏曾经风靡欧美大陆" 。
洛伊德的发明其实只是将重排九宫（即八数码问题）中的3阶方阵扩大到4 阶方阵罢了。
由于这个细微的变化, 十五数码问题的规模远远大于八数码问题, 八数码问题的规模较小, 总的状态数为9！（=362880）个, 而十五数码问题的状态,数为16！（）个。
故十五数码问题更能评价一个算法的“智能”水平。
2 十五数码问题分析2.1十五数码问题简介15数码问题又叫移棋盘问题, 是人工智能中的一个经典问题。
所谓的15数码问题: 就是在一个4×4的16宫格棋盘上, 摆放有15个将牌, 每一个将牌都刻有1～15中的某一个数码。
棋盘中留有一个空格, 允许其周围的某一个将牌向空格移动, 这样通过移动将牌就可以不断改变将牌的布局。
这种求解的问题是: 给定一种初始的将牌布局或结构(称初始状态)和一个目标布局(称目标状态), 问如何移动数码, 实现从初始状态到目标状态的转变, 如下图所示。
问题的实质就是寻找一个合法的动作序列2.2可行性分析十五数码问题存在无解的情况,当遍历完所有可扩展的状态也没有搜索到目标状态就判断为无解。
可以根据状态的逆序数来先验的判断是否有解,当初始状态的逆序数和目标状态的逆序数的奇偶性相同时,问题有解；否则问题无解。
状态的逆序数是定义如下: 把四行数展开排成一行,并且丢弃数字0 不计入其中,ηi是第i 个数之前比该数小的数字的个数,则η=Σηi 是该状态的逆序数,例如: 对于初始状态: 5.1.2.4.9、 6.3.8、13.15.10、11.14.7、12.其η=0+0+1+2+4+4+2+6+8+9+8+9+11+6+11=81；对于目标状态: 1.2.3.4.5.6.7、8、9、10、11.12.13.14.15, 其η=0+1+2+3+4+5+6+7+8+9+10+11+12+13+14=105。
实验二基带信号的常见码型变换实验一、实验原理在实际的基带传输系统中，传输码的结构应具有下列主要特性：1)相应的基带信号无直流分量，且低频分量少；2)便于从信号中提取定时信息；3)信号中高频分量尽量少，以节省传输频带并减少码间串扰；4)不受信息源统计特性的影响，即能适应于信息源的变化；5)编译码设备要尽可能简单1.1单极性不归零码（NRZ码）单极性不归零码中，二进制代码“1”用幅度为E的正电平表示，“0”用零电平表示，单极性码中含有直流成分，而且不能直接提取同步信号。
1.2双极性不归零码（BNRZ码）二进制代码“1”、“0”分别用幅度相等的正负电平表示，当二进制代码“1”和“0”等概出现时无直流分量。
1.3单极性归零码（RZ码）单极性归零码与单极性不归零码的区别是码元宽度小于码元间隔，每个码元脉冲在下一个码元到来之前回到零电平。
单极性码可以直接提取定时信息，仍然含有直流成分。
1.4双极性归零码（BRZ码）它是双极性码的归零形式，每个码元脉冲在下一个码元到来之前回到零电平。
1.5曼彻斯特码曼彻斯特码又称为数字双相码，它用一个周期的正负对称方波表示“0”，而用其反相波形表示“1”。
编码规则之一是：“0”码用“01”两位码表示，“1”码用“10”两位码表示。
曼彻斯特码只有极性相反的两个电平，因为曼彻斯特码在每个码元中期的中心点都存在电平跳变，所以含有位定时信息，又因为正、负电平各一半，所以无直流分量。
1.6CMI码CMI码是传号反转码的简称，与曼彻斯特码类似，也是一种双极性二电平码，其编码规则：6)“1”码交替的用“11“和”“00”两位码表示；7)“0”码固定的用“01”两位码表示。
1.7 AMI/HDB3码AMI码的全称是传号交替反转码。
这是一种将消息代码0（空号）和1（传号）按如下规则进行编码的码：代码的0仍变换为传输码的0，而把代码中的1交替地变换为传输码的＋1、－1、＋1、－1…HDB3码是三阶高密度码的简称。
码型变换实验报告
码型变换实验报告是描述使用码型变换所获得的结果的一种实验报告，码型变换实验报告中包含了码型变换的具体步骤、新码的性能分析以及使用码型变换的目的等内容。
码型变换是指在一定的时间内，对已有的码信号进行改变，使其适应新的传输或接收系统等要求，并能够较好地传输数据信号。
为了使码型变换有效，必须先理解该码的特性，然后根据码的特性和新系统的要求，进行合理的变换。
一般情况下，码型变换实验报告将提供一下内容：
第一，码型变换的目的：码型变换的目的是根据新的系统要求，对原有的码型进行变换，以提高系统的性能。
第二，码型变换的步骤：码型变换的具体步骤一般有以下几步：（1）研究原有码制，弄清其特性；（2）根据新的系统要求，挑选最佳的码型；（3）对原有码信号进行码型变换；（4）测试新的码的性能，比较原有码的性能，以确定新码的性能提升情况；（5）将新码应用到新系统中。
第三，新码的性能分析：新码的性能比原码的性能有所提升，但具体提升情况应根据新码的特性和新系统的要求进行分析，以确定新码的性能提升情况。
第四，结论：实验结果表明，码型变换能够有效改善系统的性能，而且能够满足新系统的要求。
通过上述内容，可以看出，码型变换实验报告主要用于描述使用码型变换所获得的结果，包括码型变换的具体步骤、新码的性能分析以及使用码型变换的目的等内容。
码型变换实验报告的作用在于帮助研究者清楚地了解码型变换的效果，为采用码型变换提供科学的依据。
实验 15 码型变换一、实验目的1.熟悉 RZ、BNRZ、BRZ、CMI、曼彻斯特、密勒、PST 码型变换原理及工作过程；2.观察数字基带信号的码型变换测量点波形。
二、实验工作原理1.码型变换原则在实际的基带传输系统中，在选择传输码型时，一般应考虑以下原则：(1).不含直流，且低频分量尽量少；(2).应含有丰富的定时信息，以便于从接收码流中提取定时信号； (3).功率谱主瓣宽度窄，以节省传输频带；(4).不受信息源统计特性的影响，即能适应于信息源的变化；(5).具有内在的检错能力，即码型具有一定规律性，以便利用这一规律性进行宏观检测；(6).编译码简单，以降低通信延时和成本。
2.常见码型变换类型(1)单极性不归零码（NRZ 码）单极性不归零码中，二进制代码“1”用幅度为E的正电平表示，“0”用零电平表示，如下图所示。
单极性码中含有直流成分，而且不能直接提取同步信号。
图 15-1 单极性不归零码示意图(2)双极性不归零码（BNRZ 码）二进制代码“1”、“0”分别用幅度相等的正负电平表示，如下图所示，当二进制代码“1”和“0”等概出现时无直流分量。
图 15-2 双极性不归零码(3)单极性归零码（RZ 码）单极性归零码与单极性不归零码的区别是码元宽度小于码元间隔，每个码元脉冲在下一个码元到来之前回到零电平，如下图所示。
单极性码可以直接提取定时信息，仍然含有直流成分。
图 15-3 单极性归零码(4)双极性归零码（BRZ 码）它是双极性码的归零形式，每个码元脉冲在下一个码元到来之前回到零电平，如下图所示。
图 15-4 双极性归零码(5)曼彻斯特码曼彻斯特码又称为数字双相码，它用一个周期的正负对称方波表示“0”，而用其反相波形表示“1”。
编码规则之一是：“0”码用“01”两位码表示，“1”码用“10”两位码表示，如下图所示。
例如：图 15-5 曼彻斯特编码(6)密勒码米勒（Miller）码又称延迟调制码，它是双向码的在一种变形。
实验一码型变换实验一、基本原理在数字通信中, 不使用载波调制装置而直接传送基带信号的系统, 我们称它为基带传输系统,基本结构如图所示。
干扰基带传输系统的基本结构基带信号是代码的一种电表示形式。
在实际的基带传输系统中, 并不是所有的基带电波形都能在信道中传输。
对传输用的基带信号的主要要求有两点:(1对各种代码的要求,期望将原始信息符号编制成适合于传输用的码型; (2 对所选码型的电波形要求, 期望电波形适宜于在信道中传输。
AMI :AMI 码的全称是传号交替反转码。
这是一种将信息代码 0(空号和 1(传号按如下方式进行编码的码:代码的 0仍变换为传输码的 0, 而把代码中的 1交替地变换为传输码的 +1, -1, +1, -1,……。
HDB3:HDB 3码是对 AMI 码的一种改进码,它的全称是三阶高密度双极性码。
其编码规则如下:先检察消息代码(二进制的连 0情况,当没有 4个或 4个以上连 0串时,按照 AMI 码的编码规则对信息代码进行编码; 当出现 4个或 4个以上连 0串时, 则将每 4个连 0小段的第 4个 0变换成与前一非 0符号 (+1或 -1 同极性的符号, 用V 表示 (即 +1记为 +V, -1记为 -V ,为使附加 V 符号后的序列不破坏“极性交替反转”造成的无直流特性,还必须保证相邻 V 符号也应极性交替。
当两个相邻 V 符号之间有奇数个非 0符号时,用取代节“ 000V ” 取代 4连 0信息码; 当两个相邻 V 符号间有偶数个非 0符号时, 用取代节“ B00V ” 取代 4连 0信息码。
CMI :CMI 码是传号反转码的简称,其编码规则为:“ 1”码交替用“ 11”和“ 00”表示; “ 0”码用“ 01”表示。
BPH :BPH 码的全称是数字双相码,又称 Manchester 码,即曼彻斯特码。
它是对每个二进制码分别利用两个具有 2个不同相位的二进制新码去取代的码,编码规则之一是: 0→ 01(零相位的一个周期的方波1→ 10(π相位的一个周期的方波二、实验结果CMIBPHHDB3 AMI三、结果分析各码型波形如上所示, 我们发现许多波形产生了不同程度的畸变, 表现是幅值不是单一的水平线, 而成了曲线。
码型变换实验报告码型变换实验报告摘要：码型变换是一种将数字信号转换为不同码型的技术，可以在数字通信系统中提高传输效率和抗干扰能力。
本实验通过使用不同的码型进行传输，比较它们的性能差异，并探讨其应用前景。
实验结果表明，码型变换在提高传输效率和抗干扰能力方面具有重要作用。
引言：随着数字通信技术的发展，码型变换成为了提高传输效率和抗干扰能力的重要手段。
码型是指数字信号在传输过程中的编码方式，常见的码型包括非归零码（NRZ）、归零码（RZ）、曼彻斯特码等。
不同的码型具有不同的特点和应用场景，因此研究码型变换对于优化数字通信系统具有重要意义。
实验设计：本实验使用MATLAB软件进行模拟实验。
首先，我们设计了一个基本的数字通信系统模型，包括信源、信道和接收器。
然后，我们分别使用NRZ、RZ和曼彻斯特码进行传输，并比较它们的误码率、传输效率和抗干扰能力。
实验结果与分析：1. NRZ码的特点是简单、直观，但是它的传输效率较低，容易受到噪声的干扰。
实验结果显示，NRZ码的误码率较高，且在高噪声环境下容易发生误码。
2. RZ码通过在每个位周期的中间位置加入一个归零点，使得接收器可以更准确地判断每个位的开始和结束。
实验结果显示，RZ码相比于NRZ码具有更低的误码率和较高的传输效率，但是在高噪声环境下仍然存在一定的误码问题。
3. 曼彻斯特码将每个位周期分为两个时段，通过信号的上升和下降沿来表示位的取值。
实验结果显示，曼彻斯特码具有较低的误码率和较高的抗干扰能力，但是由于每个位周期需要传输两个信号，因此其传输效率相对较低。
结论：通过对比实验结果，我们可以得出以下结论：1. 码型变换可以在一定程度上提高传输效率和抗干扰能力。
2. 不同的码型适用于不同的应用场景，需要根据具体需求进行选择。
3. 码型变换是数字通信系统中的重要技术之一，对于优化系统性能具有重要作用。
展望：随着通信技术的不断发展，码型变换将继续发挥重要作用。
未来的研究可以进一步探索更多的码型变换技术，并结合其他技术手段，进一步提高传输效率和抗干扰能力。
实验十五码型变换实验一、实验目的1、了解几种常用的数字基带信号。
2、掌握常用数字基带传输码型的编码规则。
3、掌握常用CPLD实现码型变换的方法。
二、实验内容1、观察NRZ码、RZ码、AMI码、HDB3码、CMI码、BPH码的波形。
2、观察全0码或全1码时各码型的波形。
3、观察HDB3码、AMI码的正负极性波形。
4、观察RZ码、AMI码、HDB3码、CMI码、BPH码经过码型反变换后的输出波形。
5、自行设计码型变换电路，下载并观察波形。
三、实验器材1、信号源模块一块2、⑥号模块一块3、⑦号模块一块4、20M双踪示波器一台5、连接线若干四、实验原理（一）基本原理在数字通信中，有些场合可以不经过载波调制和解调过程而让基带信号直接进行传输。
例如，在市区内利用电传机直接进行电报通信，或者利用中继方式在长距离上直接传输PCM 信号等。
这种不使用载波调制装置而直接传送基带信号的系统，我们称它为基带传输系统，它的基本结构如图15-1所示。
干扰图15-1 基带传输系统的基本结构该结构由信道信号形成器、信道、接收滤波器以及抽样判决器组成。
这里信道信号形成器用来产生适合于信道传输的基带信号，信道可以是允许基带信号通过的媒质（例如能够通过从直流至高频的有线线路等）；接收滤波器用来接收信号和尽可能排除信道噪声和其他干扰；抽样判决器则是在噪声背景下用来判定与再生基带信号。
若一个变换器把数字基带信号变换成适合于基带信号传输的基带信号，则称此变换器为数字基带调制器；相反，把信道基带信号变换成原始数字基带信号的变换器，称之为基带解调器。
基带信号是代码的一种电表示形式。
在实际的基带传输系统中，并不是所有的基带电波形都能在信道中传输。
例如，含有丰富直流和低频成分的基带信号就不适宜在信道中传输，因为它有可能造成信号严重畸变。
单极性基带波形就是一个典型例子。
再例如，一般基带传输系统都从接收到的基带信号流中提取定时信号，而收定时信号又依赖于代码的码型，如果代码出现长时间的连“0”符号，则基带信号可能会长时间出现0电位，而使收定时恢复系统难以保证收定时信号的准确性。
归纳起来，对传输用的基带信号的主要要求有两点：（1）对各种代码的要求，期望将原始信息符号编制成适合于传输用的码型；（2）对所选码型的电波形要求，期望电波形适宜于在信道中传输。
（二）编码规则 1、 NRZ 码NRZ 码的全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。
例如：＋E 01 0 1 0 0 1 1 02、 RZ 码RZ 码的全称是单极性归零码，与NRZ 码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。
例如：1 0 1 0 0 1 1 0＋E 03、 AMI 码AMI 码的全称是传号交替反转码。
这是一种将信息代码0(空号)和1(传号)按如下方式进行编码的码：代码的0仍变换为传输码的0,而把代码中的1交替地变换为传输码的+1，-1，+1，-1，……。
例如：信息代码：1 0 0 1 1 0 0 0 1 1 1……AMI码：+1 0 0-1+1 0 0 0-1+1-1……由于AMI码的传号交替反转，故由于它决定的基带信号将出现正负脉冲交替，而0电位保持不变的规律。
这种基带信号无直流成分，且只有很小的低频成分，因而它特别适宜在不允许这些成分通过的信道中传输。
除了上述特点以外，AMI码还有编译码电路简单以及便于观察误码情况等优点，它是以种基本的线路码，在高密度信息流得数据传输中，得到广泛采用。
但是，AMI码有一个重要缺点，即当它用来获取定时信息时，由于它可能出现长的连0串，因而会造成提取定时信号的困难。
4、HDB3码HDB3码是对AMI码的一种改进码，它的全称是三阶高密度双极性码。
其编码规则如下：先检查消息代码（二进制）的连0情况，当没有4个或4个以上连0串时，按照AMI码的编码规则对信息代码进行编码；当出现4个或4个以上连0串时，则将每4个连0小段的第4个0变换成与前一非0符号（+1或-1）同极性的符号，用V表示（即+1记为+V，-1记为-V），为使附加V符号后的序列不破坏“极性交替反转”造成的无直流特性，还必须保证相邻V符号也应极性交替。
当两个相邻V符号之间有奇数个非0符号时，用取代节“000V”取代4连0信息码；当两个相邻V符号间有偶数个非0符号时，用取代节“B00V”取代4连0信息码。
例如：代码： 1 0 0 0 0 1 0 0 0 0 1 1 000 0 1 1AMI码：-1 0 0 0 0 +1 0 0 0 0 -1 +1 000 0 -1 +1HDB3码：-1 0 0 0 -V +1 0 0 0 +V -1 +1 -B00 -V -1 +1HDB3码的特点是明显的，它除了保持AMI码的优点外，还增加了使连0串减少到至多3个的优点，而不管信息源的统计特性如何。
这对于定时信号的恢复是十分有利的。
HDB3码是CCITT推荐使用的码型之一。
5、CMI码CMI码是传号反转码的简称，其编码规则为：“1”码交替用“11”和“00”表示；“0”码用“01”表示。
例如：代码： 1 1 0 1 0 0 1CMI码： 1 1 0 0 0 1 1 1 0 1 0 1 0 0这种码型有较多的电平跃变，因此含有丰富的定时信息。
该码已被CCITT推荐为PCM（脉冲编码调制）四次群的接口码型。
在光缆传输系统中有时也用作线路传输码型。
6、 BPH 码BPH 码的全称是数字双相码（Digital Biphase ），又称Manchester 码，即曼彻斯特码。
它是对每个二进制码分别利用两个具有2个不同相位的二进制新码去取代的码，编码规则之一是：0→01（零相位的一个周期的方波）1→10（π相位的一个周期的方波）例如：代码： 1 1 0 0 1 0 1双相码： 1 0 1 0 0 1 0 1 1 0 0 1 1 0双相码的特点是只使用两个电平，这种码既能提供足够的定时分量，又无直流漂移，编码过程简单。
但这种码的带宽要宽些。
（三）电路原理将信号源产生的NRZ 码和位同步信号BS 送入U1（EPM3064）进行变换，可以直接得到各种单极性码和各种双极性码的正、负极性编码信号（因为CPLD 的IO 口不能直接接负电平，所以只能将分别代表正极性和负极性的两路编码信号分别输出，再通过外加电路合成双极性码），如HDB 3码的正、负极性编码信号送入U2（CD4051）的选通控制端，控制模拟开关轮流选通正、负电平，从而得到完整的HDB 3码。
解码也同样需要将双极性的HDB 3码变换成分别代表正极性和负极性的两路信号，再送入CPLD 进行解码，得到NRZ 码。
其他双极性码的编、解码过程相同。
各编码波形如图15-2所示代码NRZ RZ BPH CMI AMIHDB 3图15-2 编码波形五、输入、输出点参考说明1、输入点说明NRZ：NRZ码输入点。
BS：编码时钟输入点。
BSR：解码时钟输入点。
IN-A：正极性HDB3/AMI码编码输入点。
IN-B：负极性HDB3/AMI码编码输入点。
DIN1：正极性HDB3/AMI码解码输入点。
DIN2：负极性HDB3/AMI码解码输入点。
HDB3/AMI-IN：HDB3/AMI码编码输入点。
2、输出点说明DOUT1：编码输出，由拨码开关S1控制编码码型。
选择AMI、HDB3码型时，为正极性编码输出。
DOUT2：编码输出，由拨码开关S1控制编码码型。
选择AMI、HDB3码型时，为负极性编码输出，选择其它码型时，无输出。
OUT-A：正极性HDB3/AMI码解码输出点。
OUT-B：负极性HDB3/AMI码解码输出点。
HDB3/AMI-OUT：HDB3/AMI码编码输出点。
NRZ-OUT：解码输出。
六、实验步骤1、CMI，RZ，BPH码编解码电路观测1）将信号源模块和模块6、7固定在主机箱上，将塑封螺钉拧紧，确保电源接触良好。
2）通过模块6上的拨码开关S1选择码型为CMI码，即“00100000”。
3）信号源模块上S4、S5都拨到“1100”，S1、S2、S3分别设为“01110010”“01010101”“00110011”。
4）对照下表完成实验连线模块7：BS 模块6：BSR 提取的位时钟给译码模块* 检查连线是否正确，检查无误后打开电源5）将模块7的S2设置为“0111”6）以“NRZIN”为内触发源，用双踪示波器观测编码输出“DOUT1”波形。
7）以“NRZIN”为内触发源，用双踪示波器对比观测解码输出“NRZ-OUT”波形，观察解码波形与初始信号是否一致。
8）拨码开关S1选择码型为RZ码（00010000）、BPH码（00001000）重复上述步骤。
码型为RZ时的图形码型为BPH时的图像比较9）实验结束关闭电源。
2、AMI，HDB3码编解码电路观测1)通过模块6上的拨码开关S1选择码型为AMI码，即“01000000”。
2)将信号源S4、S5拨到“1100”，S1、S2、S3分别设为“01110010”“00011000”“01000011”。
3)对照下表完成实验连线：源端口目的端口连线说明信号源：NRZ（8K）模块6：NRZIN 8KNRZ码基带传输信号输入信号源：CLK2（8K）模块6：BS 提供编译码位时钟模块6：HDB3/AMI-OUT 模块7：输入锁相环法同步提取输入模块7：位同步输出模块6：BSR 提取的位同步输入模块6：DOUT1 模块6：IN-A 电平变换A路编码输入模块6：DOUT2 模块6：IN-B 电平变换B路编码输入模块6：HDB3/AMI-OUT 模块6：HDB3/AMI-IN 电平反变换输入模块6：OUT-A 模块6：DIN1 电平反变换A路编码输出模块6：OUT-B 模块6：DIN2 电平反变换B路编码输出检查连线是否正确，检查无误后打开电源4)模块7的S2设置为“1000”。
5)以“NRZIN”为内触发源，分别用双踪示波器观测“DOUT1”，“DOUT2”，“HDB3/AMI-OUT”三点的波形。
图DOUT1图DOUT2图HDB3/AMI--OUT6)以“NRZIN”为内触发源，用双踪示波器观测“OUT-A”，“OUT-B”，“NRZ-OUT”三点的波形，观察解码波形与初始信号是否一致。
图DOUTA图DOUTB图NRZ--OUT7)通过拨码开关S1选择码型为HDB3码（S1设置为“10000000”），重复上述步骤。
图DOUT1图DOUT2图HDB3/AMI--OUT图OUT--A图OUT--B 图NRZ--OUT3、将信号源模块上的拨码开关S1，S2，S3全部拨为0或者全部拨为1，重复步骤1、2，观察各码型编解码输出。
