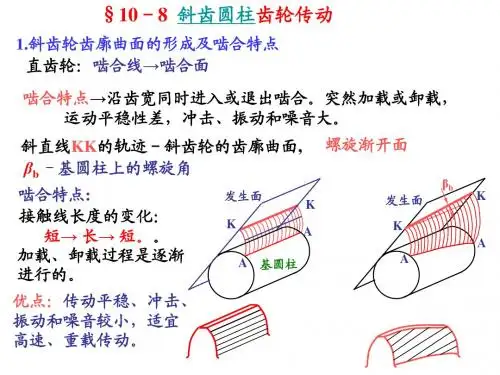

§10—8斜齿圆柱齿轮传动

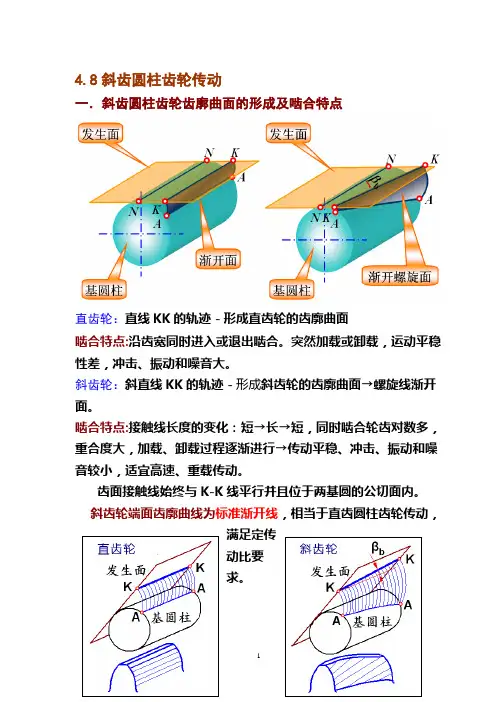

4.8斜齿圆柱齿轮传动一．斜齿圆柱齿轮齿廓曲面的形成及啮合特点直齿轮：直线KK的轨迹－形成直齿轮的齿廓曲面啮合特点:沿齿宽同时进入或退出啮合。

突然加载或卸载，运动平稳性差，冲击、振动和噪音大。

斜齿轮：斜直线KK的轨迹－形成斜齿轮的齿廓曲面→螺旋线渐开面。

啮合特点:接触线长度的变化：短→长→短，同时啮合轮齿对数多，重合度大，加载、卸载过程逐渐进行→传动平稳、冲击、振动和噪音较小，适宜高速、重载传动。

齿面接触线始终与K-K线平行并且位于两基圆的公切面内。

斜齿轮端面齿廓曲线为标准渐开线，相当于直齿圆柱齿轮传动，满足定传动比要求。

βb －基圆柱上的螺旋角，两轮齿螺旋角方向相反。

二．斜齿圆柱齿轮传动的几何参数和尺寸计算 两个螺旋角:基圆柱螺旋角βb ，分度圆柱螺旋角β（基本参数）斜齿圆柱齿轮与直齿圆柱齿轮的根本区别在螺旋角β＞0，由此导致各截面上参数的不同。

β的取值：8－12° 术语：端面―与轴线垂直的平面 法面―与轮齿垂直的平面βb 与分度圆柱螺旋角β的关系z P d tg πβ=，z bb P d tg πβ=两式相比： t bb d d tg tg αββcos == 或 t b tg tg αββcos =t α― 端面压力角P t 与P n 的关系P t ―端面齿距，P n ―法面齿距βcos t n P P =，或 βcos /n t P P =齿距与模数的关系为：n n m P π=，t t m P π=故t m 与n m 的关系为：βcos t n m m =，或 βcos /n t m m = 重要慨念：1．斜齿圆柱齿轮在端面上具有标准渐开线，故齿轮基本尺寸计算在端面上进行（d 、d f 、d a 、d b 、a ）。

2．斜齿圆柱齿轮的加工，在垂直于法面上沿齿向进刀，故在法面上具有标准模数n m 、标准压力角n α、标准齿顶高系数*a h 和标准齿顶间隙系数*C 。

端面压力角和法面压力角的关系：βααcos /n t tg tg = （P180）分度圆直径：βcos /n t zm zm d ==法面上*a h 和*C 具有标准值，故：n aa m h h *=，n a f m C h h )(**+=，n af a m C h h h h )2(**+=+= d 、d f 、d a 、d b 的计算与直齿圆柱齿轮相同。

设计一对斜齿圆柱齿轮传动。

已知传递功率P 1=130KW ，转速n 1=11460r/min, z 1=23, z 2=73,寿命L h=100h ，小齿轮做悬臂布置，使用系数K A=1.25解：1.选定齿轮类型、精度等级、材料及齿数 1） 斜齿圆柱齿轮2） 由10-8 P210 选择6级精度3） 材料选择。

齿轮要求质量小，传动功率大和可靠性高，因此必须选择力学性能高，表面硬化处理的高强度合金钢。

尺寸较小且要求较高，故采用锻造（锻钢）毛坯。

选用材料20Cr2Ni4,该材料的热处理方法是渗碳后淬火，MPa MPa s B1100,1200==σσ，芯部硬度350HBS,齿面硬度58-62HRC.4） 由题小齿轮齿数z 1=23，大齿轮齿数z 2=73，传动比为i=3.175） 初步选择螺旋角β=14°(螺旋角不宜过大，以减小轴向力Fa=Ft*tan β) 2.按齿面接触强度设计 按式试算，即d t 1≥[]231)(12H E H d t Z Z u u T K σεφα± (1) 确定公式内的各计算数值 1） 试选载荷系数βαK K K K K v A t***==1.62） 由表查得齿宽系数d φ=1b d =0.5(小齿轮做悬臂布置)3） 计算小齿轮传递的转矩T=113*10*9550n P =11460130*10*95503=1.08*105 N ·mm4） 由表查得材料的弹性影响系数E Z =189.8 Mpa 21（两个锻钢齿轮配对）5） 由图选取区域系数H Z =2.4336） 由图查得1αε=0.77，2αε=0.87，则αε=1αε+2αε=1.64 7） 由图按齿面硬度查得小齿轮的接触疲劳强度极限为1lim H σ=1650Mpa ，大齿轮的接触疲劳强度极限2lim H σ=1650Mpa8） 由式计算应力循环次数h jL n N 1160==60*11460*1*100=6.876*10717.310*876.6712==i N N =2.17*1079) 由图取接触疲劳寿命系数1HN K =1.15，2HN K =1.25（渗碳淬火钢）10) 计算接触疲劳许用应力取失效率为1%，安全系数为S=1，由式10-12 P205得S K HN H 1lim 11][σσ==1.15*1650Mpa=1897.5Mpa SK HN H 2lim 22][σσ==1.25*1650Mpa=2062.5Mpa则许用接触应力为：2][][][21H H H σσσ+==25.20625.1897+Mpa=1890Mpa(2) 计算1） 试算小齿轮分度圆的直径t d 1,由公式得3251)18908.189*433.2(*17.317.4*64.1*5.010*08.1*6.1*2≥t d mm =32mm2） 计算圆周速度 1000*6011n d v t π==19.2m/s3） 计算齿宽b 及模数nt m齿宽 t d d b 1φ==0.5*32mm=16mm模数 11cos z d m tnt β==2314cos *32o mm=1.43mm齿高 h=2.25nt m =2.25*1.43mm=3.2mm 26.505.43.21==hb4) 计算纵向重合度βεβφεβtan 318.01z d ==0.318*0.5*23*o 14tan =0.915) 计算载荷系数K 已知使用系数A K =1.25；由表10-3 P195查得齿间载荷分配系数1.1==ααF H K K ；(mm N mm N RbTK A /100/3.527>=)由表查得接触疲劳强度计算的齿向载荷分布系数βH K =1.1； 根据v=19.2m/s 和6级精度由图10-8 P194查得动载系数12.1=v K ；由图查得弯曲强度计算的齿向载荷分布系数βF K =1.14. 故载荷系数K=A K vK αH K βH K =1.25*1.12*1.1*1.1=1.694K 与t K 相近，故不必按实际的载荷系数校正所算得的分度圆直径。

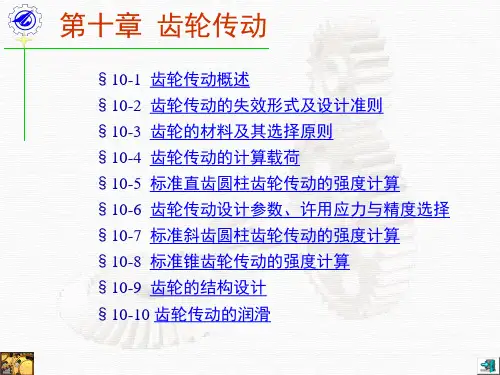

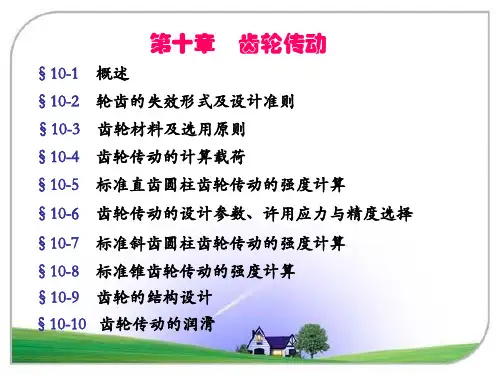

第十章齿轮传动§10-1 概述§10-2 齿轮传动的失效形式及设计准则§10-3 齿轮的材料及其选择原则§10-4 齿轮传动的计算载荷§10-5 标准直齿圆柱齿轮传动的强度计算§10-6 齿轮传动设计参数、许用应力与精度选择§10-7 标准斜齿圆柱齿轮传动的强度计算§10-8 标准锥齿轮传动的强度计算§10-9 齿轮的结构设计§10-10 齿轮传动的润滑P186齿轮传动概述1一、齿轮传动的主要特点：传动效率高可达99％；结构紧凑；工作可靠，寿命长；传动比稳定；制造及安装精度要求高，价格较贵。

二、齿轮传动的分类齿轮传动概述2按齿轮类型分：直齿圆柱齿轮传动斜齿圆柱齿轮传动锥齿轮传动人字齿轮传动齿轮传动概述2按装置形式分：开式传动、半开式传动、闭式传动。

按齿面硬度分：软齿面齿轮（齿面硬度≤350HBS）硬齿面齿轮（齿面硬度＞350HBS）三、本章的主要内容齿轮传动的失效形式及设计准则；齿轮的材料及精度选择；齿轮传动的受力分析；齿轮传动的设计理论及方法；齿轮的结构设计。

齿轮的材料及其选择原则齿轮的材料及其选择原则一、对齿轮材料性能的要求轮齿应有较高的抗折断能力；二、常用的齿轮材料钢：常用材料，可经过热处理改善机械性能铸铁：低速、轻载、不太重要的场合非金属材料：高速、轻载、且要求降低噪声的场合。

四、齿轮材料选用的基本原则❑必须满足如强度、寿命、可靠性、经济性等的要求；❑应考虑齿轮尺寸大小和制造方法及工艺的要求；❑软齿面齿轮，小齿轮的齿面硬度应大于大齿轮的齿面硬度30~50HBS 。

常用材料见表10—1P189-192三、常用的热处理方法软齿面：调质、正火等硬齿面：表面淬火、渗碳、氮化等齿面应有较强的抗点蚀、抗磨损和抗胶合能力。

齿轮传动的计算载荷齿轮传动的计算载荷齿面接触线单位长度上所受的载荷，即：F n —为轮齿所受的法向载荷。

1斜齿圆柱齿轮传动1.1齿面形成研究直齿圆柱齿轮时知道，两轮的齿廓面沿一条平行于齿轮轴的直线KK ′相接触，KK ′与发生面在基圆柱上的切线NN ′平行。

当发生面沿基圆柱做纯滚动时，直线KK ′在空间形成的轨迹就是一个渐开面，即直齿轮的齿廓曲面，如图1示。

图1 直齿齿轮渐开线的形成斜齿圆柱齿轮齿面的形成原理和直齿圆柱齿轮的情况相似，所不同的是发生面上的直线KK ′与直线NN ′不平行，即与齿轮轴线不平行．面是与基圆杆母线NN ′成一夹角βb 。

故当发生面沿基圆柱作纯滚动时，直线KK ′上的每一点都依次从基圆柱面的接触点开始展成一条渐开线，而直线KK ′上各点所展成的渐开线的集合就是斜齿轮的齿面。

由此可知，斜齿轮齿廓曲面与齿轮瑞面(与基圆柱轴线垂直的平面)上的交线(即端面上的齿廓曲线)仍是渐开线。

而且由于这些渐开线有相同的基圆柱，所以它们的形状都是一样的，只是展成的起始点不同面己，即起始点依次处于螺旋线K 0K 0′上的各点。

所以其齿面为渐开螺旋面，如图2示。

由此可见．斜齿圆柱齿轮的端面齿廓曲线仍为渐开线。

可将直齿圆柱齿轮看成斜齿圆柱齿轮的一个特例。

从端面看，一对渐开线斜齿轮传动就相当于一对渐开线直齿轮传动，所以它也满足齿廓啮合基本定律。

图2 斜齿齿轮的渐开线形成斜齿圆柱齿轮传动和直齿圆柱齿轮传动一样，仅限于传递两平行轴之间的运动。

如果两斜齿轮分度圆上的螺旋角不是大小相等且方向相反，则这样的一对斜齿轮还可以用来传递既不平行又不相交的两轴之间的运动。

为了便于区别，把用于传递两平行轴之间的运动，称为斜齿圆柱齿轮传动；用于传递两交锗轴之间的运动，称为交错轴斜齿轮传动。

斜齿圆柱齿轮传动中的两轮齿啮合为线接触，而交错轴斜齿轮传动中的两轮齿啮合为点接触。

一对斜齿圆柱齿轮啮合时，齿面上的接触线是由一个齿轮的一端齿顶(或齿根)处开始逐渐由短变长，再由长变短，至另一端的齿根(或齿顶)处终止。

这样就减少了传动时的冲击和噪声，提高了传动的平稳性，故斜齿轮适用于重载、高速传动。
