卫生器具给水配件安装

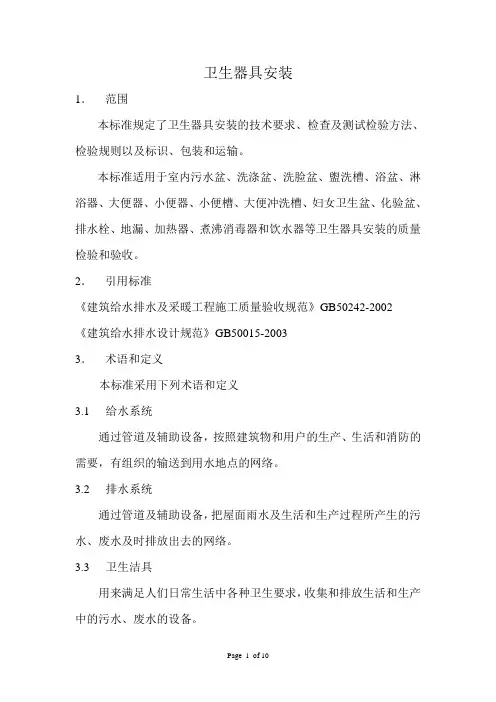

卫生器具安装1．范围本标准规定了卫生器具安装的技术要求、检查及测试检验方法、检验规则以及标识、包装和运输。

本标准适用于室内污水盆、洗涤盆、洗脸盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具安装的质量检验和验收。

2．引用标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑给水排水设计规范》GB50015-20033．术语和定义本标准采用下列术语和定义3.1给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。

3.2排水系统通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。

3.3卫生洁具用来满足人们日常生活中各种卫生要求，收集和排放生活和生产中的污水、废水的设备。

3.4给水配件在给水和热水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。

3.5管道配件管道与管道或管道与设备连接用的各种零、配件的统称。

4．技术要求4.1质量管理4.1.1 卫生器具安装工程施工现场应具有必要的施工技术标准，健全的质量管理体系和工程质量检测制度，实现施工全过程控制。

4.1.2 建筑室内施工时应按照批准的工程设计文件和施工技术标准进行施工。

修改设计应具有设计单位出具的设计变更通知单。

4.1.3 施工时应编制施工组织设计或施工方案，经批准后方可实施。

4.1.4 分项工程应按系统、按区域、施工段进行划分，并划分成若干个检验批进行验收。

4.1.5 工程质量验收人员应具备相应的专业技术资格。

4.2材料检验所用材料必须具有中文质量合格证明文件、规格、型号及性能检测报告应符合国家技术标准或设计要求，进场时应做检查验收，外观检查，查看是否有裂纹及破损。

色泽是否均匀、外表是否光洁等，并经监理工程师核查确认。

4.2.1标识：应在产品的明显部位处，设置商标和耐腐蚀的金属产品标牌，并应标明：a．产品名称、型号；b．产品出厂编号c．产品制造日期；d．制造厂名称等；4.2.2包装：产品多为瓷质，需用草袋或软纸盒包装。

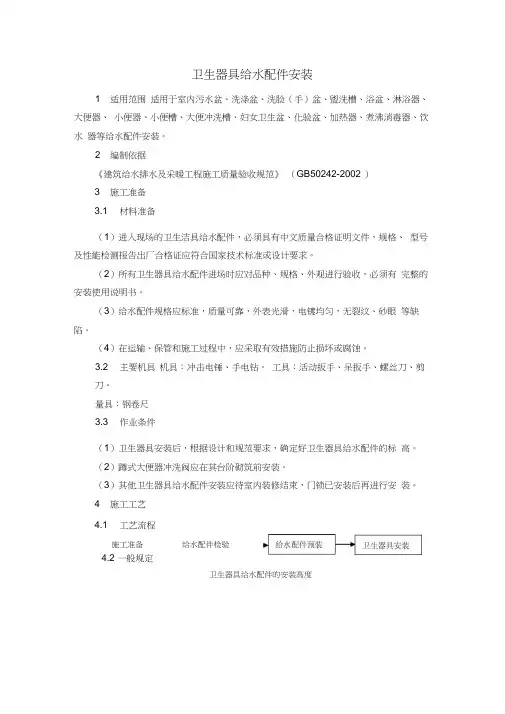

卫生器具给水配件安装1 适用范围 适用于室内污水盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、大便器、 小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、加热器、煮沸消毒器、饮水 器等给水配件安装。

2 编制依据《建筑给水排水及采暖工程施工质量验收规范》 （GB50242-2002 ）3 施工准备 3.1 材料准备（1）进入现场的卫生洁具给水配件，必须具有中文质量合格证明文件，规格、 型号及性能检测报告出厂合格证应符合国家技术标准或设计要求。

（2）所有卫生器具给水配件进场时应对品种、规格、外观进行验收，必须有 完整的安装使用说明书。

（3）给水配件规格应标准，质量可靠，外表光滑，电镀均匀，无裂纹、砂眼 等缺陷。

（4）在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。

3.2 主要机具 机具：冲击电锤、手电钻。

工具：活动扳手、呆扳手、螺丝刀、剪刀。

量具：钢卷尺3.3 作业条件（1）卫生器具安装后，根据设计和规范要求，确定好卫生器具给水配件的标 高。

（2）蹲式大便器冲洗阀应在其台阶砌筑前安装。

（3）其他卫生器具给水配件安装应待室内装修结束，门锁已安装后再进行安 装。

4 施工工艺 4.1 工艺流程卫生器具给水配件的安装高度施工准备4.2 一般规定给水配件检验注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水龙头中心离地面安装高度为700mm ，其他卫生器具给水配件的安装高度，应按照卫生器具实际尺寸相应减少。

4.3 操作工艺冲洗阀分为手压冲洗阀、脚踏冲洗阀、延时自闭冲洗阀等多种形式，一般采用延时自闭冲洗阀。

（1）小便斗冲洗阀安装高度是1100mm ，安装时，应将通往便斗的短管卸下来，连同压盖用油灰安装在便斗上端的进水口上，而后将冲洗阀用油麻缠好安装在做好的水口管道上，拧紧使其严密，对正便斗进水口中心，带上短管，找正找直压盖和短管，擦净多余的油灰，再将冲洗阀上的压盖拧靠在墙面上。

（2 ）蹲便器冲洗阀安装前首先根据冲洗阀形式，按照设计和规范要求，确定冲洗阀安装高度，根据冲洗阀至胶皮碗的距离，断好90°弯的冲洗管，使两端合适，将冲洗阀锁母由胶圈卸下，分别套在冲洗管直线管段上，将弯管的下端插入胶皮碗内40～50mm ，用喉箍卡牢。

1 卫生间洁具的安装1、安装卫生间洁具给排水预留口时，要先详细了解卫生洁具的型号、规格、功能和安装尺寸，并根据安装尺寸准确预留进、出水口。

2、预留管道毛坯经试压、隐蔽验收后，预留管口要做好封闭措施，防止杂物、水泥砂浆进入管道。

给水管要保持供水，并保证管网带水压0.3Mpa，预防在饰面施工过程中损坏(钉穿)管道，能得到及时的发现和修复。

3、凡有凹池的地方，均要安装排水地漏。

4、凡穿楼板的预留管道经补孔后，均应试水试漏，防止日后出现渗漏损坏下一层设施。

5、卫生间墙身四壁、地面，特别是浴缸底部，均要进行防水处理。

（由土建施工）6、洁具安装前，要认真检查给排水预留口是否畅通，尺寸是否符合要求，地漏是否畅通。

确认无遗留问题后，方可进行洁具安装。

7、卫生洁具安装尺寸应符合下表规定。

8、卫生洁具的连接管，软管弯曲度应均匀一致，不得有凹凸等缺陷。

9、卫生器具的安装，应采用预埋螺栓或膨胀螺栓固定，也可使用全铜木牙螺丝。

10、卫生器具支架、托架的安装须平正、牢固，与器具接触应紧密。

11、卫生洁具给水配件的安装位置应正确，单独器具允许偏差不超过10mm，成排器具允许偏差不超过5mm。

12、安装应平直，垂直度允许偏差不得超过3mm。

13、单独洁具的安装高度允许偏差±10mm，成排洁具的安装高度允许偏差5mm。

14、连接卫生器具的排水管径和最小坡度应符合设计要求。

15、卫生器具排水的排出口与排水承口的连接必须严密不漏。

16、排水栓、地漏的安装应平正、牢固、无渗漏，排水栓应低于盆、槽层表面2mm，低于地表面5mm，地漏低于安装处排水表面5mm。

17、卫生器具安装应符合以下规定：支、托架防腐良好；埋设平正；单个的器具设置平稳、不松动。

18、卫生器具给水配件的安装应符合以下规定：镀铬件完好无损伤，接口严密，启闭部分灵活，安装端正，表面洁净，无外露油麻。

2 陶瓷砖类饰面工程一、卫生间墙面瓷砖镶贴（一）材料质量要求1．饰面砖应表面平整，边缘整齐，棱角不得损坏。

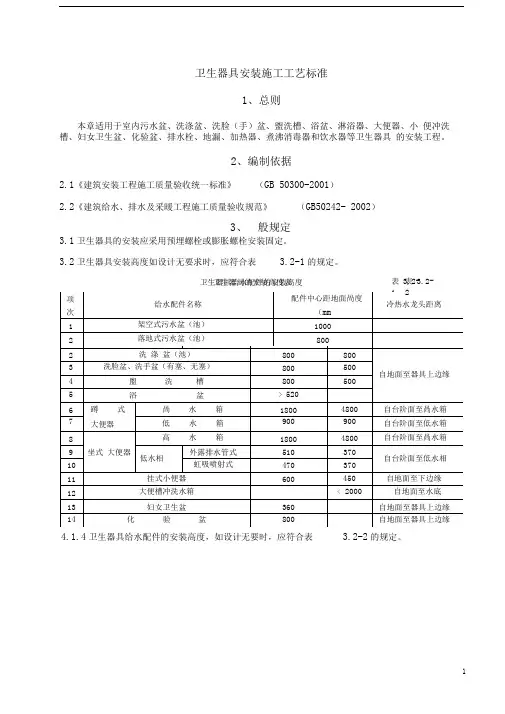

卫生器具安装施工工艺标准1、总则本章适用于室内污水盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、大便器、小 便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具 的安装工程。

2、编制依据2.1《建筑安装工程施工质量验收统一标准》（GB 50300-2001）2.2《建筑给水、排水及采暖工程施工质量验收规范》（GB50242- 2002）3.1卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。

3.2卫生器具安装高度如设计无要求时，应符合表3.2-1的规定。

卫生器具的安装高度表 表 3.2-4.1.4卫生器具给水配件的安装高度，如设计无要时，应符合表 3.2-2的规定。

卫生器具给水配件的安装高度表 3.2-3、 般规定注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm 其他卫生器具给水4.施工准备4.1技术准备认真审阅图纸资料，卫生器具的规格型号必须符合设计要求，并持有出厂合格证。

明确提出施工的范围和质量标准，并据此定出合理可行的施工周期。

操作人员必须了解所施工卫生器具的性能、技术要求。

4.2.材料要求（1）进入施工现场的各种材料及配件必须全部合格、配齐并应略有富余。

（2）材料应根据计划需要及时运到现场，并存放在防避风、雨的室内或棚内，材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠。

(1)3）不合格的材料，严禁运至现场。

4. 3. 主要机具1）主要电动机具：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击电钻、打孔机、电烙铁等。

2）主要工具：管钳、手锯、活动扳手、呆扳手、手锤、布剪刀、手铲、錾子、钢丝钳、方锉、圆锉、螺钉旋具（螺丝刀）等。

3）其他：水平尺、角尺、钢卷尺、划规、线坠等。

4.4作业条件1）根据设计要求和土建确定的基准线，确定好卫生器具的标高。

2）所有与卫生器具连接的管道水压、灌水试验试验完毕，并已办好隐蔽、预检手续。

3）浴盆安装应待土建做完防水层及保护层后，配合土建施工进行。

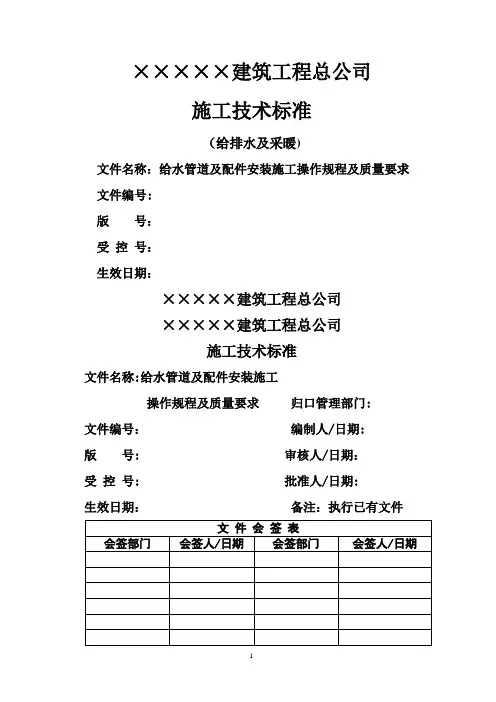

×××××建筑工程总公司施工技术标准（给排水及采暖)文件名称：给水管道及配件安装施工操作规程及质量要求文件编号:版号：受控号：生效日期：×××××建筑工程总公司×××××建筑工程总公司施工技术标准文件名称:给水管道及配件安装施工操作规程及质量要求归口管理部门:文件编号：编制人/日期:版号: 审核人/日期：受控号: 批准人/日期:生效日期：备注：执行已有文件室内给水管道及配件安装施工操作规程及质量要求1 适用范围本操作规程及质量要求适用于本公司所承建的室内给水管道（金属管、塑料管、铝塑复合管）及配件安装。

2 室内金属给水管道及配件安装2。

1施工准备：2。

1。

1材料、机具设备金属给水管道及配件材料必须具有中文质量合格证明文件，生活给水系统所涉及的材料必须达到饮用水卫生标准。

氧割设备、电焊机、套丝机、电锤、管钳、活动扳手、试压泵、人字楼梯。

2.1。

2作业条件：2。

1.2。

1所有安装项目的设计图纸已具备，施工方案已编制，填写了“施工技术交底记录”或“工程任务单”。

2.1.2.2安装工程应待土建工程基本完成后进行施工.2。

1。

2.3施工场地及施工用水、用电满足施工需要。

2.1.2.4核对图纸、配料单与到场的材料在规格、尺寸、数量、性能是否一致.2。

2操作工艺2。

2。

1工艺流程→→→→→2。

2。

2室内金属给水管套丝安装2。

2。

2。

1配合土建预留、预埋。

在土建作业时,要进一步核对管道位置和尺寸，在浇灌混凝土过程中，施工人员要有专人监护，做好记录。

地下室或地下构筑物外墙有管道穿过的，应采取防水措施。

对严格防水要求的建筑物,采用柔性防水套管.2。

2。

2.2管位确定:先确定干管的标高、位置、坡度、管径等，管道安装定位应合理安排顺序，一般先地下、后地上，先大管、后小管，先立管、后支管，先钢管后铝塑管，明装管道成排安装时，应互相平行，转弯时，曲率半径应一致，当管道交叉矛盾时，应按照小管让大管，低压管让高压管，一般管道让高温或低温管道，支管让主管的原则进行定位。
