全屋定制整装现场量尺量房测量画图技巧图解培训

一，离地高800的情况下，影响量尺精 度的因素有长度和角度 • 窗台对台面的影响 • 水电位对布局的影响 • 电器尺寸，五金尺寸
四、测量步骤
六、记录现场信息
客户小区房号，产品要求，量尺时间，量尺时的环境，产 品运输路径有无瓶颈，必要时现场拍照
• 量尺的环境影响量尺的精度和方案的
布局。 • 请思考：什么情况下需要复尺？ • 运输瓶颈有可能增加搬运费用。 • 案例：衣柜移门做高了
• 毫米mm
二、测量工具的使用
• 用好卷尺需“三会”
• 会观察
•
卷尺当前状态是否正常，钩子 变形？刻度磨损，尺体断裂
• 会使用
•
避免受伤动作，量尺平衡拉紧， 不要移位
• 会读数
•
垂直目视读数
二、测量工具的使用
• 量尺基本动作
• 请讨论： • 一字型墙体测量 • U字型墙体测量 • 地空高度测量 • 天花吊顶测量 • （见演示课件）
五、测量数据整理加工
• 测量尺寸≠设计尺寸 • 设计尺寸≠生产尺寸
• 设计尺寸=测量尺寸-预留尺寸（安装余量） • 总长设计尺寸=实际测量尺寸-（20-100mm） • 台面尺寸=实际测量尺寸-（5-10mm）
五、测量数据整理加工
• 初测扣尺≠复测扣尺 初测需注意 的建材厚度 的变化：
六、记录现场信息
客户小区房号，产品要求，量尺时间，量尺时的环境，产 品运输路径有无瓶颈，必要时现场拍照 注意：客户有自购电器、五金件时还要记录它们的尺寸、 品牌、型号，必要时拍照.
四、测量步骤
一、看布局
了解整体布局，评估复杂程度， 记录第一印象反应出来的要害量尺点，定出量尺顺序
• 讨论： • 你量尺时的习惯顺序是什么？

二、测量时注意事项
9、如发现现场房型与我公司产品产生冲突（异型非标），要以专 业知识合理引导客户，反复沟通，尽可能排除对设计、生产、安 装的不利因素； 10、对特殊情况（装修预留尺寸、个性化非标异型等）一定要客 户签字确认。
量尺时细节讲述 （衣柜篇）
• 包括：四面墙及阻挡物 、梁、柱、门、过道窗、空调（空调孔）、 主电箱、开关插座、脚线 、天花石膏线 等
四、常见错误解析
• 柜内五金配件被移门挡住，抽拉不出或无法正常使用 • 有地台衣柜抽屉下预留尺寸不够，抽屉被下导轨挡住无法抽拉 • 量尺时看错尺寸，10cm看错成1cm,导致总尺寸不符 • 衣柜洞口成喇叭口形状时，尺寸预留不够，导致柜体安装时空间 尺寸不够
四、常见错误解析
• 天花不平时高度预留过大，导致安装后缝隙大不美观 • 量尺时转角位角度测量不精确，导致安装后台面缝隙大不美观 • 移门衣柜设计不合理，衣柜内空间被移门挡住不能很好的利用
三、测量后注意事项
• 测量后三天内必须出图（2-3套设计方案） • 图纸一定要有平面图+立面图（能画三维图尽量画三维图） • 如客户有特殊要求，不在保修范围内的一定要在图纸上注明
三、测量后注意事项
• 注意厨房风水（水火相冲，正门不对烟机）厨房橱柜宜摆放在屋 内的东方或东南方；橱柜宜选颜色:火（粉、橙、红）、木（青、 绿、原木色） • 出图时柜体尺寸、一定要符合客户身高及人体工程学
二、测量时注意事项
1、量尺时应保持拉尺竖直或水平； 2、每一空间必须有总长、宽、高； 3、读数报号：以电话号码读数方式报数，如3300mm,不要报3米 3报3300，以毫米为单位（两个人量尺）； 4、对客户现场房型进行详细、精密量尺；
二、测量时注意事项

精选课件ppt
19
2. 客户沟通
客餐厅沟通
一． 询问是否做电视背景墙 二． 电视柜是否需要储物空间 三． 鞋柜是否需要储物空间大 四． 询问餐厅做酒柜还是做餐边
柜（餐桌的大小） 五． 询问客户是否把客厅与餐厅
间隔
精选课件ppt
20
2. 客户沟通
阳台沟通
一． 建议客户在阳台位置做杂物 柜（增强收纳）
37
三、家具设计尺寸预留
注意： 如果天花基面不平整，要取最高值， 然后在预留5mm-10mm缝隙。
精选课件ppt
38
如图： 1.遇到内宽外窄的情 况要按窄的尺寸做
2.考虑到安装的方便 要按最窄处宽度给封 板留约5MM-10mm 的缝隙
精选课件ppt
39
注意： 1.封板与墙面接触的地方，如遇到墙面上宽下窄、 上窄下宽或是凹凸不平的时候，封板要宽度要取 最大值，然后在预留5mm-10mm缝隙。
测量技巧与沟通
精选课件ppt
1
概述
➢ 在家具测量中，设计师不仅要准确的测量出所需要 的尺寸外，更重要的是要懂得怎样与客户沟通？有 效的沟通能让你成为一名优秀的设计师！
➢ 设计师在测量中都要做哪些准备？
✓ 怎么才能测量准确和不出错呢？
✓ 设计师在量尺中应该怎样去沟通？
精选课件ppt
2
目录
一． 测量的前期准备 二． 测量中的沟通 三． 图纸绘制与测量方法 四． 家具设计尺寸预留 五． 复尺注意要点与询问事项
精选课件ppt
48
测量的精髓在于熟能生巧 相信自己你是最棒的!
精选课件ppt
49
谢谢
精选课件ppt
50
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！

滚筒洗衣 机
洗碗 机
• 厨房的电位布置
1、油烟机电位：中式深吸油烟机 的电位布置在烟机位背墙上且 离地高度为2100-2200之间，宽 度方向位于烟机的上中。欧式
油烟机的电位布置在烟机背墙 上且离地高度为2300-2400之间 ，宽度方向位于烟机的烟罩中 位为好。
中、欧式烟机电位预留示例
外露 式 电位
二、长度测量工具是指将被测长
度与已知长度比较，从而得出测量 结果的工具，简称测量工具。
• 量尺工具包 • 卷尺（7.5米） • 绘图纸（20张） • 圆珠笔黑色、红色各一支 • 量尺任务交接表 • 量尺记录本
• 绘图板 • 数码相机 • 名片 • 产品图册
• 三角板（尺 ）
三.长度的单位。测量任何物理量都必须 先规定它的单位，而长度测量是基本 的测量。要熟记下列长度的单位及换 算。
• （3）会读数、记录：在精确测量时，要读到最 小刻度，测量结果由数字和单位组成。
五.测量长度两种方法：
• （1）普通方法：利用刻度尺 直接测量物体的长度。如用卷 尺测柜体的长或宽。
• （2）辅助工具法：利用卷尺 配合三角板测墙角度等。
六. 橱柜衣柜等”三房两厅“量尺步骤
量尺的第一步便是仔细勘查客户的厨房、卧
对角线测量法核对角度，常用对角线长度— —见下图：
• 步骤6：用数码相机把各面墙的情况以图片形式 记录下来
• 步骤7：测量各电器及五金配件的尺寸(重要）
• 步骤8：把客户的资料和信息记记录在图纸上， 如地址、电话、量尺日期、附近的标志性建筑、 乘坐公交的路线及方法。
• 步骤9：完稿，绘制完整准确的平面图，并整理 装订好。
• 步骤1：先跟客户沟通，了解客户的想法 ， 了解橱柜衣柜的安装位置，装修 的风格， 喜爱的颜色，房间类型。

▪ 在玄关位置，为客户合理安放相应功能或风格的玄关，如通透式隔断、储藏式鞋 衣柜或只做鞋柜不做衣柜，要注意隔断或玻璃的安装方式。
▪ 根据房的开间迅速给出合理的地砖尺寸。一般开间在4米以上建议客户采用 800*800地砖为宜。根据客厅梁的情况给出合理的吊顶的方案，根据客厅阳台的 情况确定好阳台的吊顶方案，一般以装饰性吊顶为宜。有阳台的客厅，建议多考 虑一下升降式晾衣架或装饰性灯。量阳台时要特别注意一下阳台窗台板的尺寸。 有的阳台的窗台板尺寸非常窄。
4、为了避免漏测，测量的顺序要一层测量完后再测量另外一层，而且房间 的顺序从左到右 5、有特殊之处用不同颜色的笔标清楚 6、在全部测量完后，再全面的检查一遍，以确保测量的准确，精细。
量房费用：关于量房的费用，费的话一般为一次100元左右，如果量好房，业主选择这 家公司设计、施工，则这100元自动转化为定金的形式，如果量好房就结束

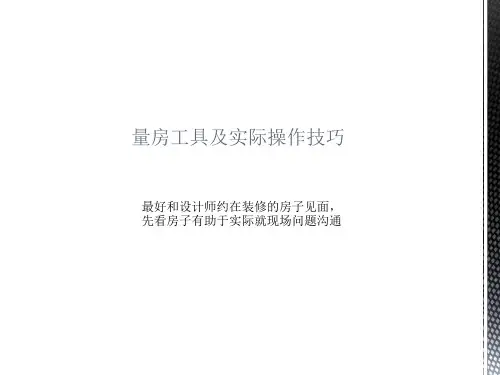

量房工具及实际操作技巧
最好和设计师约在装修的房子见面， 先看房子有助于实际就现场问题沟通
量房前：
量房前准备事项
工具：卷尺、量房仪、量房本、笔(最好两种颜色)、相机。
如何拍照（或手机拍摄一段视频）：
1.先拍入户门牌号 2.站在房子中间向入户门拍 3.站在入户门向房子里面拍 4.进门从右边的房间一个一个拍，直到绕房一圈拍完 5.房间拍摄：窗户、梁、开关插座、空调孔等 6.厨卫拍摄：窗户、烟道、上下水、马桶、燃气、地暖等 7.房间内：强弱电箱
量房时看什么
▪ 地面是否需要整体找平?(如果客户客厅将来准备铺地砖，卧室需要找平;如果客量厅房应该注意什么？
和卧室都需要铺装地板，视地面平整情况，给出合理建议是否需要我们进行找平， 因为地板厂家也可以给客户找平，尤其是某些品牌的地板是免费找平。)

现场环境考察
01/ 03/
考察墙体结构
02/ 04/
考察“水”
考察“电”
照明、空气、暖通
绘制手绘平面图
单双线配合式
双线绘图
单线绘图
测量
01/
03/ 05/
进门先量门
02/
04/ 06/
方向绕一圈
数据跟着走
门窗要记录
水、电勿忘记
梁柱和层高
图纸数据核对/拍照
01/
确保尺寸是否有遗漏和补 充
02/
特殊部位拍照，方便图纸 放样使用
谢谢观看
量房，居家必备的生活技能
量房
居家必备的生活技能
流程图
01/
03/
前期准备
02/
04/
到达现场
现场环境考察 测量/记录
绘制手绘平面图Biblioteka 图纸数据核对05/06/
前期准备
温馨提示：卷尺易割手， 使用有技巧。
准备项目：钢尺、激光测距 仪、测量板、至少两种不同 色笔
到达现场
到现场后不要急着画图测量，要先明确测量位 置/地址，以便二次复验等后续工作之便。

2、沟通内容
关键点
消费水平定位
了解客户的大概预算，在 预算内为客户推荐相应的 产品。
设计风格定位
了解客户意向家具的风格 ，并讲解如何体现这种风 格，并推荐几种风格，讲 出优点。
注意事项
对象法则定位
了解客户是给谁做家具， 是老人、小孩、还是自己 ？
空间定位
询问了解客户要做的空间 ，例如：卧房家具、客厅 家具、书房家具、其他家 具。
安装问题
遗留问题
公司成本问题
客户信任问题
目录
六大 模块
房型测量的前期准备 房型测量步骤 房型测量方法 房型测量技巧 内容与实际案例 分类房型测量要点
一、房型测量的前期准备
1.初步了解客 户
3.必不可少的 帮手
导购沟通
客户邀约
测量工具
2.测量成功第一 步
1.导购沟通
关键点
消费水平了解
了解客户的消费水平，进行பைடு நூலகம்步的设计 定位，大概分为A类精英消费、B类中 级消费、C类大众消费。
位置
门窗大小
墙体角度 平整度 是否铺 地板厚度 是否有 高度及宽度
门窗开启 墙体结构
平整度 造型
有无门套 墙体厚度
是否有壁 纸
是否可拆装
空调注意问题
中央空调： 普通空调： 出风口 顶柜门开合
空调管道 位置
水电位注意问题
开关、插 座位置
主电箱位置
上下水气 管道
室外通道
室内通道
1、毛坯房测量内容
案例：
导购及他人量尺
需要有户型结构图，户型实景图，不了 解的尺寸及时和导购及他人沟通。
自主量尺
1.发现可能出现的问题，确保家具能正 常使用。 2.用录音笔记录与客户沟通内容，避免 遗忘。

57
护墙板的设计及其标准
1. 设计前工作 2. 平面制图 3. 立面图生成 4. 平、立面图绘图标准 5. 搭接口的设计标准
2019/9/11
58
2019/9/11
59
设计前工作
1. 护墙板上的电器设备等 2. 护墙板前将要摆放的物件 3. 与之配套的隐蔽工程项目
2019/9/11
60
设计前分析
1. 长衣服数量 2. 短衣服数量 3. 裤子数量 4. 鞋子数量 5. 保险柜 6. 穿衣镜 7. 首饰盒 8. 领带 9. 裤架使用 10.被子数量 11.旅行箱包 12.其他功能
根据不同房间的功能向客户咨询 根据客户的需求进行设计布局
2019/9/11
38
平面图分析：
平面图分析
隐性问题发现 平面布局确定
由内向外，由下向上，角度对角线
2019/9/11
15
s T
2019/9/11
还有吗？
窗户离两边墙体的距离
还有吗？
开启方向？ 窗户扇的大小。 为什么要关心开启方向和 窗户扇的大小？
16
2019/9/11
17
2019/9/11
你们是怎么测量的？ 先里后外，由下至上， 内外各三，三唱三核。 什么是三唱三核？ 1、2人一组，1人测量1人记录 2、甲测甲唱，乙唱乙核，甲
2019/9/11
11
• 人体工程学设计 决定水盆、灶台和冰箱的位置
2019/9/11
12
• 人文关怀设计
根据平面图，分析其操作流程，分析 转角柜的使用方式以及光照亮度。
请分析图中需要考虑人文关怀地方！
2019/9/11
13
尺寸的测量
---- 同样适合其他产品的测量
