工程竣工图-图纸折叠方法

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按以以下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见以以下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见以以下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如以以下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）pic11 A3折成A4（不装订）。

A0、A1、A2、A3图纸折叠方法-中国国家标准
一、图纸要求装订的折叠方法
（一）折叠成A4：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
（二）折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：。

A0、A1、A2、A3G竣工归档图纸折叠方法—GB
一、A4图纸要求装订的折叠方法：
各种尺寸的图纸折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

1、A0折叠成A4的方法见下图。

注意折叠顺序和尺寸。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
二、A3图纸要求装订的折叠方法：
各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：1、A0图纸折叠成A3大小的标准成方法：
2、A1图纸折叠成A3大小的标准成方法：
3、A2图纸折叠成A3大小的标准成方法：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：。

附录D 竣工图图纸折叠方法
D.0.1一般要求
1图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：
图 1
注：①尺寸代号见图1；②尺寸单位为毫米。

2图面应折向内，成手风琴风箱式。

3折叠后幅面尺寸应以4#图纸基本尺寸（297×210mm）为标准。

4图纸及竣工图章应露在外面。

53#~0#图纸应在装订边297mm处折一三角或剪一缺口，折进装订边。

D.0.2折叠方法
1 4#图纸不折叠。

2 3#图纸折叠如图2（图中序号表示折叠次序，虚线表示折起的部分，以下同）。

3 2#图纸折叠如图3。

4 1#图纸折叠如图4。

b
5 0#图纸折叠如图5。

D.0.3工具使用
图纸折叠前，准备好一块略小于4#图纸尺寸（一般为292×205mm）的模板。

折叠时，应先把图纸放
在规定位置，然后按照折叠方法的编号顺序依次折叠。

121
1#图纸折叠示意（图4）
0#图纸折叠示意（图5）
123。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）-----精心整理，希望对您有所帮助!。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

pic2 A1折成A4 3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
pic4 A3折成A4
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

竣工图纸的叠法 一般要求一、图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：基本幅面代号0号图纸 1号图纸 2号图纸 3号图纸 4号图纸 b ×1 841×1189594×841420×594297×420297×210c 105a25图 1注：①尺寸代号见图1；②尺寸单位为毫米。

二、 图面应折向内，成手风琴风箱式。

三、 折叠后幅面尺寸应以4#图纸基本尺寸（297×210mm ）为标准。

四、 图纸及竣工图章应露在外面。

五、 3#~0#图纸应在装订边297mm 处折一三角或剪一缺口，折进装订边。

D.0.2 折叠方法 1 4#图纸不折叠。

2 3#图纸折叠如图2（图中序号表示折叠次序，虚线表示折起的部分，以下同）。

3 2#图纸折叠如图3。

4 1#图纸折叠如图4。

5 0#图纸折叠如图5。

D.0.3 工具使用图纸折叠前，准备好一块略小于4#图纸尺寸（一般为292×205mm ）的模板。

折叠时，应先把图纸放在规定位置，然后按照折叠方法的编号顺序依次折叠。

bcac图框线 竣工图章 图 标3#图纸折叠示意（图 2）2#图纸折叠示意 （图 3） 4202102972105()105112210420()12972105105211005945941002104201232974231512102974201231423151207292(b )23451202349272(a )5图纸正面（下同） 图纸正面（下同）图纸正面（下同）1#图纸折叠示意 （图 4）5945941858411481131322104(b )130297149185561858412971311321024130(a )148149185652134432156650#图纸折叠示意 （图 5）11891189185(b )185(a )29784121046125312011912342722724627851318551856871851858412972102722728120119123471855185678A0、A1、A2、A3图纸折叠方法-中国国家标准2009年6月16日发表评论阅读评论一、图纸要求装订的折叠方法折叠成A4：1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）感谢您的支持与配合，我们会努力把内容做得更好！。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

pic2 A1折成A4 3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
pic4 A3折成A4
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

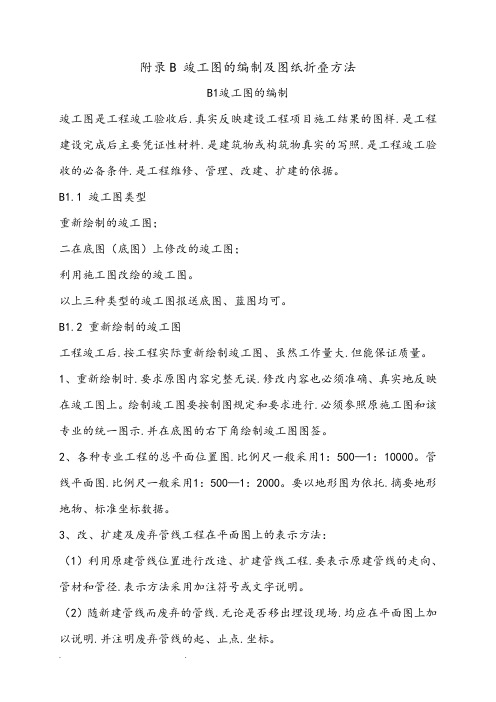

附录B 竣工图的编制及图纸折叠方法B1竣工图的编制竣工图是工程竣工验收后.真实反映建设工程项目施工结果的图样.是工程建设完成后主要凭证性材料.是建筑物或构筑物真实的写照.是工程竣工验收的必备条件.是工程维修、管理、改建、扩建的依据。

B1.1 竣工图类型重新绘制的竣工图；二在底图（底图）上修改的竣工图；利用施工图改绘的竣工图。

以上三种类型的竣工图报送底图、蓝图均可。

B1.2 重新绘制的竣工图工程竣工后.按工程实际重新绘制竣工图、虽然工作量大.但能保证质量。

1、重新绘制时.要求原图内容完整无误.修改内容也必须准确、真实地反映在竣工图上。

绘制竣工图要按制图规定和要求进行.必须参照原施工图和该专业的统一图示.并在底图的右下角绘制竣工图图签。

2、各种专业工程的总平面位置图.比例尺一般采用1：500—1：10000。

管线平面图.比例尺一般采用1：500—1：2000。

要以地形图为依托.摘要地形地物、标准坐标数据。

3、改、扩建及废弃管线工程在平面图上的表示方法：（1）利用原建管线位置进行改造、扩建管线工程.要表示原建管线的走向、管材和管径.表示方法采用加注符号或文字说明。

（2）随新建管线而废弃的管线.无论是否移出埋设现场.均应在平面图上加以说明.并注明废弃管线的起、止点.坐标。

（3）新、旧管线勾头连接时.应标明连接点的位置（桩号）、高程及坐标。

4、管线竣工测量资料与其在竣工图上的编绘。

竣工测量的测点编号、数据及反映的工程内容（指设备点、折点、变径点、变坡点等）应与竣工图相对应一致。

并绘制检查井、小室、人孔、管件、进出口、预留管（口）位置、与沿线其它管线、设施相交叉点等。

5、重新绘制竣工图可以整套图纸重绘.可以部分图纸重绘.也可是某几张或一张图纸重新绘制。

B1.3 在二底图（底图）上修改的竣工图在用施工蓝图或设计底图复制的二底图或原底图上.将工程洽商和设计变更的修改内容进行修改.修改后的二底（硫酸纸）图晒制的蓝图作为竣工图是一种常用的竣工图绘制方法。
