极耳胶

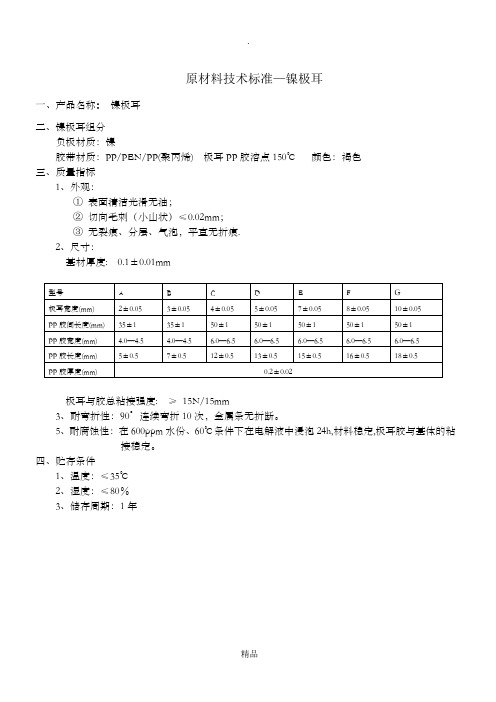

原材料技术标准—镍极耳
一、产品名称：镍极耳
二、镍极耳组分
负极材质：镍
胶带材质：PP/PEN/PP(聚丙烯) 极耳PP胶溶点150℃颜色：褐色
三、质量指标
1、外观：
①表面清洁光滑无油；
②切向毛刺（小山状）≤0.02mm；
③无裂痕、分层、气泡，平直无折痕.
2、尺寸：
基材厚度: 0.1±0.01mm
极耳与胶总粘接强度: ≥15N/15mm
3、耐弯折性：90°连续弯折10次，金属条无折断。

5、耐腐蚀性：在600ppm水份、60℃条件下在电解液中浸泡24h,材料稳定,极耳胶与基体的粘
接稳定。

四、贮存条件
1、温度：≤35℃
2、湿度：≤80％
3、储存周期：1年
原材料技术标准—铝极耳
一、产品名称：铝极耳
二、铝极耳组分
正极材质：铝
胶带材质：PP/PEN/PP(聚丙烯) 极耳PP胶溶点150℃颜色：褐色
三、质量指标
1、外观：
④表面清洁光滑无油；
⑤切向毛刺（小山状）≤0.02mm；
⑥无裂痕、分层、气泡，平直无折痕.
2、尺寸：
基材厚度: 0.1±0.01mm
极耳与胶总粘接强度: ≥15N/15mm
3、耐弯折性：90°连续弯折10次，金属条无折断。

5、耐腐蚀性：在600ppm水份、60℃条件下在电解液中浸泡24h,材料稳定,极耳胶与基体的粘
接稳定。

四、贮存条件
1、温度：≤35℃
2、湿度：≤80％
3、储存周期：1年
如有侵权请联系告知删除，感谢你们的配合！。

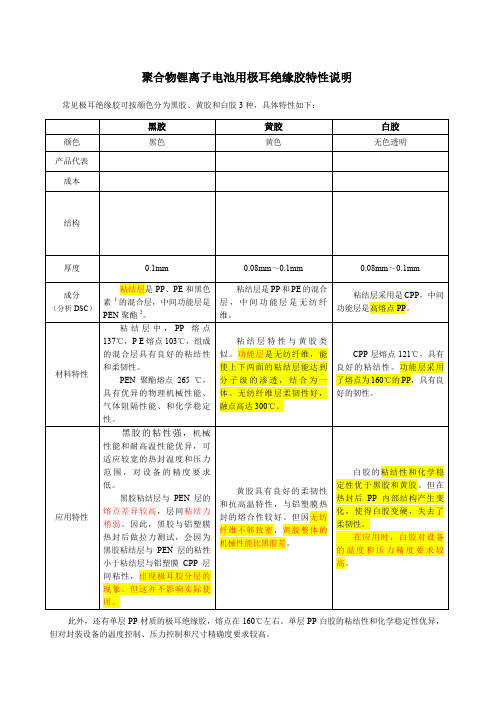

聚合物锂离子电池用极耳绝缘胶特性说明
常见极耳绝缘胶可按颜色分为黑胶、黄胶和白胶3种，具体特性如下：
此外，还有单层PP材质的极耳绝缘胶，熔点在160℃左右。

单层PP白胶的粘结性和化学稳定性优异，但对封装设备的温度控制、压力控制和尺寸精确度要求较高。

黑胶和黄胶对设备的精度要求相对较低，对于一般软性封头的封装设备，使用黑胶和黄胶较为适合。

使用时一定要选用匹配的铝塑膜，调好热封温度和压力，以封装不良和降低电解液渗透的风险。

注：
1 按供应商所提供的资料，黑色素的熔点是66℃，但实际测试熔点时，并未在此温度发现吸热峰。

分析认为是其含量过小，以测试时所使用仪器的精度未能测出。

2 PEN是聚萘二甲酸乙二醇酯的简称，其化学结构与PET相似，不同之处在于分子链中，PEN由刚性更大的萘环代替了PET中的苯环，使PEN比PET具有更高的物理机械性能、气体阻隔性能、化学稳定性及耐热、耐紫外线、耐辐射等性能。

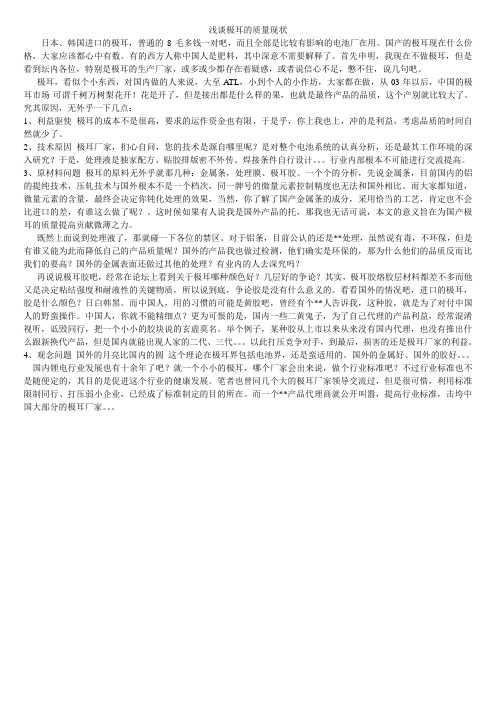

浅谈极耳的质量现状日本、韩国进口的极耳，普通的8毛多钱一对吧，而且全部是比较有影响的电池厂在用。

国产的极耳现在什么价格，大家应该都心中有数。

有的西方人称中国人是肥料，其中深意不需要解释了。

首先申明，我现在不做极耳，但是看到坛内各位，特别是极耳的生产厂家，或多或少都存在着疑惑，或者说信心不足，憋不住，说几句吧。

极耳，看似个小东西，对国内做的人来说，大至ATL，小到个人的小作坊，大家都在做，从03年以后，中国的极耳市场-可谓千树万树梨花开！花是开了，但是接出都是什么样的果，也就是最终产品的品质，这个产别就比较大了。

究其原因，无外乎一下几点：1、利益驱使极耳的成本不是很高，要求的运作资金也有限，于是乎，你上我也上，冲的是利益，考虑品质的时间自然就少了。

2、技术原因极耳厂家，扪心自问，您的技术是源自哪里呢？是对整个电池系统的认真分析，还是最其工作环境的深入研究？于是，处理液是独家配方、贴胶排版密不外传、焊接条件自行设计。

行业内部根本不可能进行交流提高。

3、原材料问题极耳的原料无外乎就那几种：金属条，处理膜、极耳胶。

一个个的分析，先说金属条，目前国内的铝的提纯技术，压轧技术与国外根本不是一个档次，同一牌号的微量元素控制精度也无法和国外相比。

而大家都知道，微量元素的含量，最终会决定你钝化处理的效果，当然，你了解了国产金属条的成分，采用恰当的工艺，肯定也不会比进口的差，有谁这么做了呢？。

这时候如果有人说我是国外产品的托，那我也无话可说，本文的意义旨在为国产极耳的质量提高贡献微薄之力。

既然上面说到处理液了，那就碰一下各位的禁区。

对于铝条，目前公认的还是**处理，虽然说有毒，不环保，但是有谁又能为此而降低自己的产品质量呢？国外的产品我也做过检测，他们确实是环保的，那为什么他们的品质反而比我们的要高？国外的金属表面还做过其他的处理？有业内的人去深究吗？再说说极耳胶吧，经常在论坛上看到关于极耳哪种颜色好？几层好的争论？其实，极耳胶熔胶层材料都差不多而他又是决定粘结强度和耐液性的关键物质，所以说到底，争论胶是没有什么意义的。

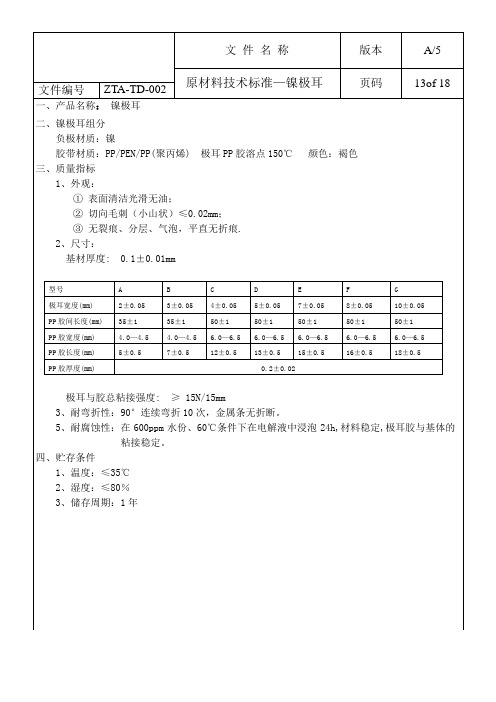

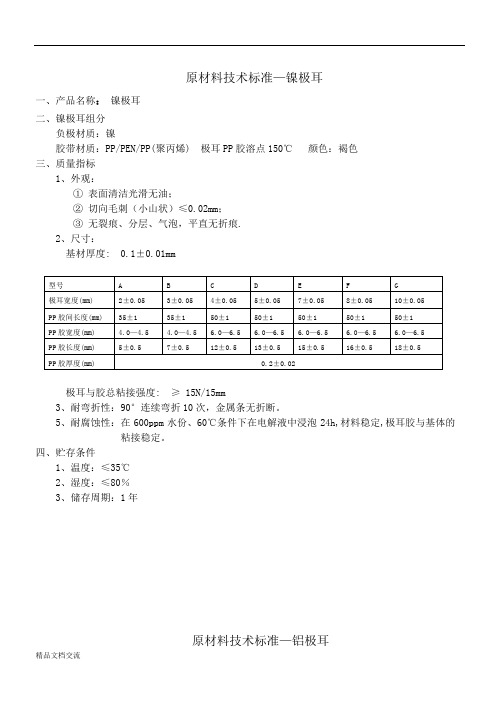

原材料技术标准—镍极耳
一、产品名称：镍极耳
二、镍极耳组分
负极材质：镍
胶带材质：PP/PEN/PP(聚丙烯) 极耳PP胶溶点150℃颜色：褐色
三、质量指标
1、外观：
①表面清洁光滑无油；
②切向毛刺（小山状）≤0.02mm；
③无裂痕、分层、气泡，平直无折痕.
2、尺寸：
基材厚度: 0.1±0.01mm
极耳与胶总粘接强度: ≥ 15N/15mm
3、耐弯折性：90°连续弯折10次，金属条无折断。

5、耐腐蚀性：在600ppm水份、60℃条件下在电解液中浸泡24h,材料稳定,极耳胶与基体的
粘接稳定。

四、贮存条件
1、温度：≤35℃
2、湿度：≤80％
3、储存周期：1年
原材料技术标准—铝极耳
一、产品名称：铝极耳
二、铝极耳组分
正极材质：铝
胶带材质： PP/PEN/PP(聚丙烯) 极耳PP胶溶点150℃颜色：褐色
三、质量指标
1、外观：
④表面清洁光滑无油；
⑤切向毛刺（小山状）≤0.02mm；
⑥无裂痕、分层、气泡，平直无折痕.
2、尺寸：
基材厚度: 0.1±0.01mm
极耳与胶总粘接强度: ≥ 15N/15mm
3、耐弯折性：90°连续弯折10次，金属条无折断。

5、耐腐蚀性：在600ppm水份、60℃条件下在电解液中浸泡24h,材料稳定,极耳胶与基体的
粘接稳定。

四、贮存条件
1、温度：≤35℃
2、湿度：≤80％
3、储存周期：1年
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

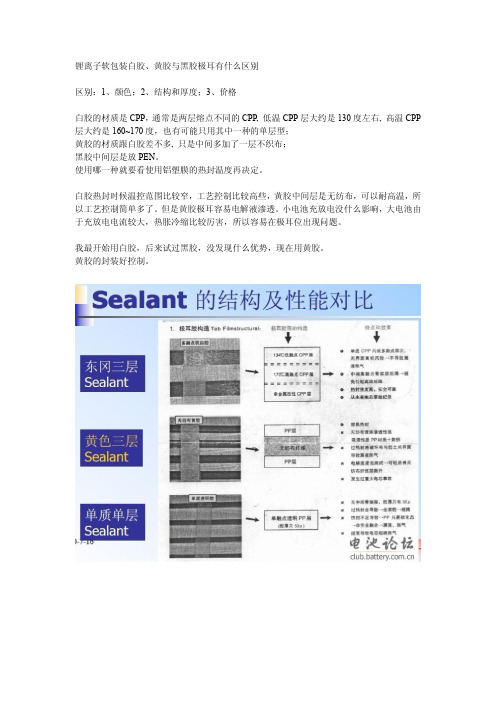

锂离子软包装白胶、黄胶与黑胶极耳有什么区别
区别：1、颜色；2、结构和厚度；3、价格
白胶的材质是CPP，通常是两层熔点不同的CPP, 低温CPP层大约是130度左右, 高温CPP 层大约是160~170度，也有可能只用其中一种的单层型；
黄胶的材质跟白胶差不多, 只是中间多加了一层不织布；
黑胶中间层是放PEN。

使用哪一种就要看使用铝塑膜的热封温度再决定。

白胶热封时候温控范围比较窄，工艺控制比较高些，黄胶中间层是无纺布，可以耐高温，所以工艺控制简单多了。

但是黄胶极耳容易电解液渗透。

小电池充放电没什么影响，大电池由于充放电电流较大，热胀冷缩比较厉害，所以容易在极耳位出现问题。

我最开始用白胶，后来试过黑胶，没发现什么优势，现在用黄胶。

黄胶的封装好控制。

锂离子电池极耳胶腐蚀机理腐蚀研究电芯从开始到结束共有三次阻抗测试，包括：极片Hi-pot测试、Foil电阻测试和内阻（IMP）测试。

Hi-pot影响电芯的化成，内阻（IMP）影响电芯的自放电，它们只反应到电芯的电压、容量性能，可以通过现有的高精度设备将坏品挑出。

但Foil 电阻坏品有发生腐蚀的可能性，一般需要一段时间最终在客户出表现出来，它的失效表现为外观Al被腐蚀破烂，变黑，电芯胀气，无法使用，可以说是最严重的坏品表现，是一件非常恐怖的事情！Foil电阻坏品指的是电芯Ni tab（阳极）与包装铝箔Al layer短路，目前定义Ni tab与Al layer 电阻低于1.0×200Mohm（非OEM产品）和OEM产品为低于2.0×200Mohm 的为电阻坏品，使用万用表测量挑出以避免电芯在客户处发生腐蚀。

当然，电阻越大甚至无穷大，发生腐蚀的概率越低。

对于这两个标准的选择是基于对电芯进行On-hold模拟测试而定，大概客户反应的腐蚀坏品为4ppm，个别案例除外（指由于特殊原因导致电芯必然会发生腐蚀）。

我们知道控制这种电阻坏品的目的是防止包装铝箔的铝层发生腐蚀，下面就从腐蚀发生原因、腐蚀防止、电阻坏品防止几个方面入手介绍。

腐蚀原因引起电芯腐蚀必须具备两个短路的通道：一，离子短路通道，即包装铝箔铝层与阳极发生离子短路；二，电子短路通道，即包装铝箔铝层与阳极发生电子短路。

这样包装铝箔的铝层就与阳极形成一个短路的回路，阳极即为电芯负极，处于低电势的部分，一旦与铝接触会通过电导率较高的电解液引起电化学反应，导致铝层的不断被消耗。

空气中水分会进入电芯内部导致进一步反应产生大量气体。

这两种短路是电芯发生腐蚀的必要条件，两者缺一不可。

腐蚀防止我们知道离子短路和电子短路是发生腐蚀的必要条件，要防止腐蚀就必须弄清楚两种短路形成的原因。

我们已经知道了包装铝箔的结构，内部为绝缘PP，PP的一个作用就是绝缘，将电解液环境与铝层隔离，保护铝层，发生离子短路是由于PP发生破损致使电解液渗透将铝层与阳极导通，因此腐蚀均发生在PP破损部位。

(10)申请公布号 CN 102208576 A(43)申请公布日 2011.10.05C N 102208576 A*CN102208576A*(21)申请号 201010141292.2(22)申请日 2010.03.31H01M 2/08(2006.01)(71)申请人比亚迪股份有限公司地址518118 广东省深圳市龙岗区坪山镇横坪公路3001号(72)发明人梁世硕 朱小明 赵琪(54)发明名称一种极耳胶及其制备方法(57)摘要本发明属于锂离子电池技术领域，具体公开了一种极耳胶。

该极耳胶包括中间膜层、表膜层；表膜层复合在中间膜层两侧；中间膜层的材料为交联聚烯烃，表膜层的材料为未交联聚烯烃。

本发明还公开了其制备方法，制备方法包括将表膜层原料、中间膜层原料分别送入挤出机，按照表膜层/中间膜层/表膜层三层共挤出；所述表膜层原料为未交联聚烯烃；所述中间膜层原料为交联聚烯烃，或者为包括聚烯烃、交联剂、助交联剂以及抗氧化剂的混合物。

本发明的极耳胶在长期电解液浸泡下不分层，热封时不变形；并且制备方法简单易行。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 6 页1.一种极耳胶，其包括中间膜层、表膜层；所述表膜层复合在中间膜层两侧；所述中间膜层的材料为交联聚烯烃，所述表膜层的材料为未交联聚烯烃。

2.根据权利要求1所述的极耳胶，其特征在于：还包括覆盖在表膜层上的表面处理层，所述表面处理层为表膜层表面处理制备所得。

3.根据权利要求1或2所述的极耳胶，其特征在于：所述中间膜层的结晶度为10～30％；所述表膜层的结晶度为30～50％。

4.根据权利要求1或2所述的极耳胶，其特征在于：所述中间膜层的软化温度为200-250℃，所述表膜层的软化温度为100-150℃。

5.根据权利要求1或2所述的极耳胶，其特征在于：所述中间膜层的交联度为30～60％。

6.根据权利要求1或2所述的极耳胶，其特征在于：所述中间膜层的厚度为10～30μm，所述表膜层的厚度为30～50μm。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811193151.8(22)申请日 2018.10.14(71)申请人 佛山市顺德区永创翔亿电子材料有限公司地址 528300 广东省佛山市顺德区大良五沙新悦路20号之二(72)发明人 叶志斌　曾丽娟　(74)专利代理机构 佛山市名诚专利商标事务所(普通合伙) 44293代理人 余旭辉　吕培新(51)Int.Cl.C09J 7/25(2018.01)C09J 7/38(2018.01)C09J 133/08(2006.01)C09J 11/08(2006.01)C08F 220/18(2006.01)C08F 220/30(2006.01)C08F 220/14(2006.01)C08F 220/28(2006.01)(54)发明名称极耳耐电解液压敏胶黏剂及制备方法及耐电解液极耳胶带(57)摘要本发明涉及锂电池安全保护领域，具体涉及锂电池极耳耐电解液压敏胶黏剂及制备方法及耐电解液极耳胶带。

一种极耳耐电解液压敏胶黏剂，包括10～50份的丙烯酸异辛酯、1～30份的丙烯酸十八酯、1～20份的丙烯酸丁酯、1～5份的4-甲基丙烯酰氧基乙基偏苯三酸酐、1～10份的丙烯酸甲酯、1～5份的四氢呋喃丙烯酸酯、0.001～0.5份的自由基引发剂过氧化马来酸叔丁酯、0.001～1份的三氯化铁、0.01～2份的三苯基磷、50～150份的有机溶剂、1～10份的环氧化聚丁二烯和0.1～1份的固化促进剂。

本发明解决了传统丙烯酸极耳胶带易碳化发黑的问题，消除了小分子低聚物在充放电过程中易分解的问题。

进一步提升了胶带的耐电解液性能，解决了传统橡胶改性丙烯酸压敏胶相容性差的问题。

权利要求书1页 说明书5页 附图1页CN 109355025 A 2019.02.19C N 109355025A1.一种极耳耐电解液压敏胶黏剂，其特征在于:包括10～50份的丙烯酸异辛酯、1～30份的丙烯酸十八酯、1～20份的丙烯酸丁酯、1～5 份的4-甲基丙烯酰氧基乙基偏苯三酸酐、1～10 份的丙烯酸甲酯、1～5份的四氢呋喃丙烯酸酯、0.001～0.5份的自由基引发剂过氧化马来酸叔丁酯、0.001～1份的三氯化铁、0.01～2份的三苯基磷、50～150份的有机溶剂、1～10份的环氧化聚丁二烯和0.1～1份的固化促进剂；以上均为质量份数。

极耳保护胶作用原理The principle of the extreme ear protection gel is based on its ability to provide a physical barrier between the ear canal and the external environment.极耳保护胶的原理是基于它在耳道和外部环境之间提供物理屏障的能力。

When applied to the ear canal, the gel creates a seal that helps to block out water, dust, and other debris that could potentially harm the delicate structures of the ear.当极耳保护胶涂抹在耳道上时，它产生了一个封闭层，有助于阻挡水、灰尘和其他有可能损害耳朵细微结构的杂质。

This protects the ear from infections, irritation, and damage, ultimately preserving the health and functionality of the auditory system.这种作用可以保护耳朵免受感染、刺激和损害，最终保护和保持听觉系统的健康和功能。

In addition to providing a physical barrier, the extreme ear protection gel also contains ingredients that can help to moisturize and soothe the delicate skin of the ear canal.除了提供物理屏障外，极耳保护胶还含有一些成分，这些成分可以帮助滋润和舒缓耳道的细嫩皮肤。
