下载文档原格式
混凝土中添加聚丙烯纤维的作用与方法一、背景介绍混凝土是一种常用的建筑材料，由水泥、骨料和水等原材料混合而成，具有高强度、耐久性好等优点。
然而，混凝土也存在着一些缺陷，如易开裂、易受温度变化影响等。
为了弥补这些缺陷，可以在混凝土中添加聚丙烯纤维。
本文将重点介绍混凝土中添加聚丙烯纤维的作用与方法。
二、聚丙烯纤维的特性聚丙烯纤维是一种由聚丙烯单体聚合而成的合成纤维，具有轻、柔软、耐腐蚀、防火等特点。
聚丙烯纤维可以用于各种不同的应用领域，如纺织品、卫生用品、建筑材料等。
在建筑材料领域，聚丙烯纤维具有以下特性：1.增强混凝土的韧性和耐久性。
2.改善混凝土的抗裂性能。
3.增强混凝土的抗冲击性能。
4.提高混凝土的抗渗透性。
5.减少混凝土的收缩和变形。
6.改善混凝土的抗冻性能。
三、混凝土中添加聚丙烯纤维的作用混凝土中添加聚丙烯纤维可以起到以下几个作用：1.增强混凝土的韧性和耐久性聚丙烯纤维可以增加混凝土的韧性和耐久性，使其能够承受更大的压力和拉力，从而使混凝土更加牢固和耐用。
2.改善混凝土的抗裂性能混凝土中添加聚丙烯纤维可以有效地改善混凝土的抗裂性能，减少混凝土因温度变化和干燥引起的裂缝，并且可以在混凝土表面形成一个均匀的纤维网，增加混凝土的强度和韧性。
3.增强混凝土的抗冲击性能聚丙烯纤维可以增强混凝土的抗冲击性能，减少混凝土受到外力冲击时的损伤和破坏，从而使混凝土更加耐用。
4.提高混凝土的抗渗透性混凝土中添加聚丙烯纤维可以改善混凝土的抗渗透性能，防止混凝土遭受水侵蚀，从而延长混凝土的使用寿命。
5.减少混凝土的收缩和变形聚丙烯纤维可以减少混凝土的收缩和变形，防止混凝土在干燥过程中出现裂缝和变形，从而使混凝土更加稳定和耐用。
6.改善混凝土的抗冻性能混凝土中添加聚丙烯纤维可以改善混凝土的抗冻性能，减少混凝土受到冻融循环的影响，从而延长混凝土的使用寿命。
四、混凝土中添加聚丙烯纤维的方法混凝土中添加聚丙烯纤维的方法有以下几种：1.直接添加法将聚丙烯纤维直接加入混凝土中，与水泥、骨料等原材料一起混合搅拌，使其均匀分散在混凝土中。

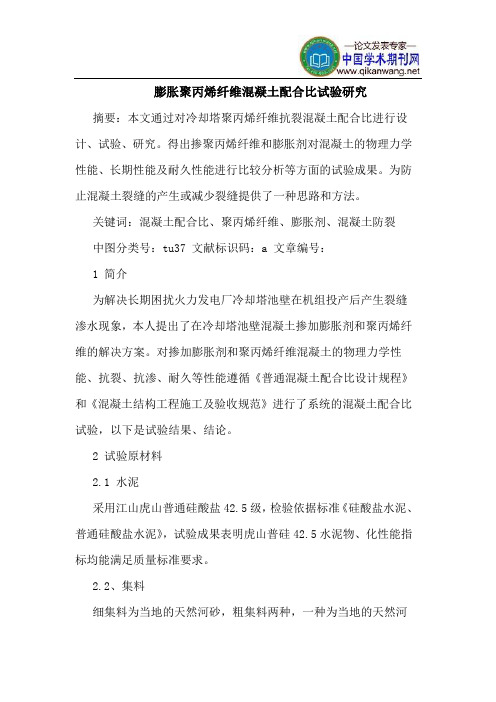

膨胀聚丙烯纤维混凝土配合比试验研究摘要：本文通过对冷却塔聚丙烯纤维抗裂混凝土配合比进行设计、试验、研究。
得出掺聚丙烯纤维和膨胀剂对混凝土的物理力学性能、长期性能及耐久性能进行比较分析等方面的试验成果。
为防止混凝土裂缝的产生或减少裂缝提供了一种思路和方法。
关键词：混凝土配合比、聚丙烯纤维、膨胀剂、混凝土防裂中图分类号：tu37 文献标识码：a 文章编号：1 简介为解决长期困扰火力发电厂冷却塔池壁在机组投产后产生裂缝渗水现象，本人提出了在冷却塔池壁混凝土掺加膨胀剂和聚丙烯纤维的解决方案。
对掺加膨胀剂和聚丙烯纤维混凝土的物理力学性能、抗裂、抗渗、耐久等性能遵循《普通混凝土配合比设计规程》和《混凝土结构工程施工及验收规范》进行了系统的混凝土配合比试验，以下是试验结果、结论。
2 试验原材料2.1 水泥采用江山虎山普通硅酸盐42.5级，检验依据标准《硅酸盐水泥、普通硅酸盐水泥》，试验成果表明虎山普硅42.5水泥物、化性能指标均能满足质量标准要求。
2.2、集料细集料为当地的天然河砂，粗集料两种，一种为当地的天然河卵石，另一种为人工轧制碎石，粒径5～40㎜。
砂、石料性能检验依据《建筑用砂》和《建筑用碎﹑卵石》。
经检验砂、石集料各项指标均满足品质指标要求。
2.3、外加剂tea膨胀剂和bly引气减水剂由水电十二局科研所外加剂厂生产。
tea膨胀剂，检验依据标准《混凝土膨胀剂》，bly引气减水剂检验依据标准《混凝土外加剂》。
经检验，bly引气减水剂、tea膨胀剂均符合国标规定要求。
2.4、聚丙烯纤维改性聚丙烯纤维为上海固芭工程材料有限公司生产，聚丙烯纤维符合gb/t3916—1997、q/20182318—5.1—1999标准要求。
3 冷却塔工程混凝土配合比设计3.1聚丙烯纤维和膨胀剂在混凝土中的作用3.1.1聚丙烯纤维是一种新型复合材料，混凝土中加入聚丙烯纤维能在一定程度上改善混凝土脆性，利用聚丙烯纤维抗拉强度高的特点，承担混凝土中部分拉应力。
C55聚丙烯纤维高性能混凝土配合比设计及性能研究摘要：随着我国基础设施建设的加快，混凝土需求量越来越大，混凝土的集料砂、石材料的需求越来越大，特别是天然砂的供应满足不了发展需求，并且对河道生态环境影响较大，我们必须采用其他途径来弥补需求，本文主要从配合比设计思路、原材料的选用、试拌及现场质量控制来介绍机砂拌制C55聚丙烯纤维高性能混凝土。
关键词：机制砂、配合比、掺合料、施工质量控制1引言实践及研究都表明，在混凝土中加入聚丙烯纤维可作为一种有效的混凝土温差补偿抗裂手段。
潼荣高速TJ2标涪江特大桥主跨为100+180+100m的连续刚构箱梁，为了提高箱梁混凝土耐久性，确保混凝土工程质量，满足施工需要，减少高标号混凝土因温度变化导致混凝土出现微裂纹，连续箱梁0#块采用C55聚丙烯高性能混凝土。
按照设计要求，本课题利用本地材料（机制砂）设计满足使用要求的C55聚丙烯高性能纤维混凝土配合比，并通过对施工全过程的研究，填补集团公司相关施工经验上的空缺，为后续类似项目施工提供理论及经验依据。
2 C55聚丙烯纤维高性能混凝土配合比设计阶段2.1配合比设计思路基于聚丙烯纤维高性能混凝土耐久性和抗裂性能的要求，掺入优质矿物掺合料和高效减水剂是配制高性能混凝土的主要技术思路。
以耐久性和强度为主要设计指标，对于水胶比、矿物掺合料掺量、含气量、砂率等参数采用全体积法进行配合比设计，严格控制碱含量和氯离子含量，通过大量试验不断进行调整，及时总结施工中产生问题的影响因素。
2.2配合比设计与普通混凝土相比，聚丙烯纤维高性能混凝土在配制方法上趋向低水胶比、低碱含量、低氯离子含量。
按《普通混凝土配合比设计规程》进行设计，确定初步配合比为：mc0：ms0：mg0：mw0：mf0：mk0：mj0：mx0＝346∶741∶1067∶148∶74：74：6.42：1为了进一步优化配合比，在理论配合比基础上保持用水量不变，砂率增加和减少1%，以理论配合比水胶比0.30±0.03进行试拌两个配合比进行对比试验。
d o i：10. 3963/j.iss n. 1674-6066. 2016. 06. 003聚丙烯纤维在混凝土中的应用研究郭志超1田焜2,李儒光3(1.中铁十二局集团第二工程有限公司，太原030032; 2.湖北省产品质量监督检验研究院，武汉4300613.武汉理工大学材料学院，武汉430070)摘要：根据实际工程研究背景，通过在混凝土中掺加聚丙烯纤维制备了纤维混凝土，然后对其工作性能和力学性能进行了分析。
结果发现，纤维的掺入可以明显提高混凝土的劈裂强度，减少混凝土裂缝的产生和发展。
混凝土的工作性能随着纤维掺量的增加有一定程度的降低。
纤维对混凝土抗压强度影响较小。
最后根据实际施工经验，在纤维混凝土施工过程中，一是需要控制原材料的质量，二要控制好混凝土的拌合、运输和浇筑工艺，最后是一定要对纤维混凝土的养护进行监控，从而保证纤维混凝土的施工质量。
关键词：聚丙烯纤维；劈裂强度；施工性能；养护制度Application of Polypropylene Fiber in the ConcreteGUO Zhi-chao1,T I A N K u n2 ,LI Ru-guang3(1.China Railway 12th Bureau Group Co»Ltd/Paiyuan 030032 ,China;2.Hubei Province Product Quality Supervision and Inspection Institute»Wuhan430070»China;3.School of Materials Science and Engineering，Wuhan University of Technology，Wuhan 430070，China)A b s tr a c t ：In this paper)polypropylene fiber was added into the concrete according to the practical engineering background.P'he working a nd mcchanicai performance were analyzed in the paper.P'he results showed that the fiber can significantly improve the splitting strength of concrete»decrease the cracking of the concrete and development.P'he working performance of concrete reduced with the increase of fiber content.Fiber had a little effect on the compressive strength of concrete.According to the actual construction experience，there were sev one was the quality of raw materials»second was the concrete mixing,transportation and ca the curing system.K e y w o r d s:polypropylene fiber；cleavage strength；construction performance；curing regime作为目前建筑结构中应用最广泛的材料，混凝土具有易成型、能耗低、耐久性好、成本低等优点，但是混 凝土仍有其不足，如自重大、脆性大、抗拉强度低等，限制了其应用范围的进一步扩大，同时水泥作为混凝土 中主要的胶凝材料，其在硬化阶段会产生收缩，严重影响其性能的发挥。
