光纤熔接机的使用与维护一、光纤熔接机使用方法1.准备工作:使用光纤熔接机前,需要事先准备好所需的光纤、光纤切割刀、钳子和擦拭纸等工具。
2.打开机器:将光纤熔接机连接电源,并打开电源开关。
通常在打开机器后,会进行自检,显示屏会显示相关提示信息。
3.准备熔接:首先使用光纤切割刀将需要熔接的光纤进行切割,在切割后,用擦拭纸擦拭光纤端面,确保其干净无尘。
4.对位熔接:将两根需要熔接的光纤分别放置在机器的光纤夹持器中,并调整其位置,使其能够精确对位。
然后,将机器上的图像放大功能打开,在显示屏上观察光纤的对位情况,若对位不准确,可使用机器上的微调功能进行微调。
5.开始熔接:当光纤对位准确后,按下机器上的熔接按钮开始熔接。
机器会自动进行熔接过程,并在熔接完成后提示熔接成功。
熔接完成后,将熔接部分进行包覆,用保护套固定。
6.熔接结果检查:进行熔接后,需要对熔接结果进行检查,包括熔接点的拉伸强度、光信号的传输损耗等。
可以使用光功率仪、OTDR等设备进行测试和检测。
二、光纤熔接机维护方法1.清洁保养:光纤熔接机需要定期进行清洁和保养,包括清洁熔接机外壳、清除灰尘和纤维渣等杂质。
同时,还需要清洁熔接机的镜头和视觉系统,以保持其良好的工作状态。
2.环境保护:使用光纤熔接机时,要确保其工作环境干燥、无尘、温度适宜。
在工作时,避免灰尘、湿气等进入机器内部,影响机器的正常运行。
3.液晶屏保护:光纤熔接机上的液晶屏是一个重要的零部件,应当保护好,避免碰撞和刮损。
在使用过程中要轻拿轻放,不要用尖锐物体触碰屏幕。
4.涂层检查:定期检查光纤熔接机的涂层,确保其无磨损和老化。
一旦发现问题,应及时更换涂层,以保证熔接质量。
5.定期维护:了解光纤熔接机的维护周期和需要维护的部件,定期进行维护工作。
如更换电热丝、清洁和校准光纤夹持器等。
总之,光纤熔接机的使用和维护都是非常重要的。
正确的使用方法和定期的维护可以保证光纤熔接机的工作效果和寿命,从而提高光纤熔接质量和工作效率。

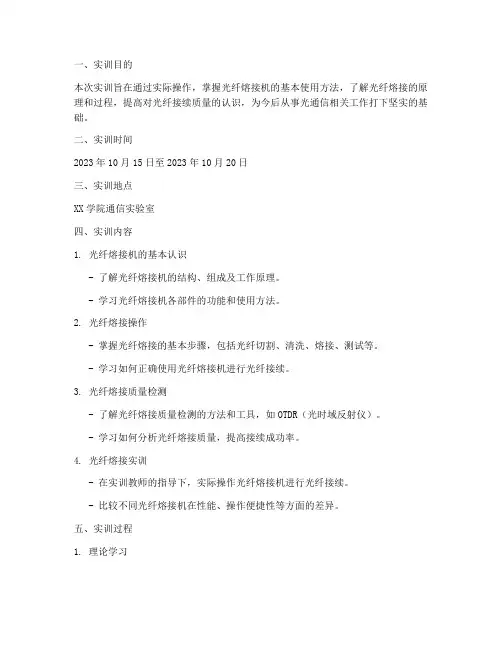

一、实训目的本次实训旨在通过实际操作,掌握光纤熔接机的基本使用方法,了解光纤熔接的原理和过程,提高对光纤接续质量的认识,为今后从事光通信相关工作打下坚实的基础。
二、实训时间2023年10月15日至2023年10月20日三、实训地点XX学院通信实验室四、实训内容1. 光纤熔接机的基本认识- 了解光纤熔接机的结构、组成及工作原理。
- 学习光纤熔接机各部件的功能和使用方法。
2. 光纤熔接操作- 掌握光纤熔接的基本步骤,包括光纤切割、清洗、熔接、测试等。
- 学习如何正确使用光纤熔接机进行光纤接续。
3. 光纤熔接质量检测- 了解光纤熔接质量检测的方法和工具,如OTDR(光时域反射仪)。
- 学习如何分析光纤熔接质量,提高接续成功率。
4. 光纤熔接实训- 在实训教师的指导下,实际操作光纤熔接机进行光纤接续。
- 比较不同光纤熔接机在性能、操作便捷性等方面的差异。
五、实训过程1. 理论学习- 通过查阅资料、观看视频等方式,了解光纤熔接机的基本原理、操作步骤和注意事项。
2. 实践操作- 在实训教师的指导下,进行光纤熔接机的组装、调试和操作。
- 学习光纤切割、清洗、熔接、测试等操作技能。
3. 质量检测- 使用OTDR等工具对熔接后的光纤进行质量检测,分析接续损耗、反射损耗等指标。
4. 总结与反思- 对实训过程中遇到的问题进行分析和总结,提出改进措施。
- 反思自己在实训过程中的不足,明确今后努力的方向。
六、实训结果1. 成功掌握光纤熔接机的基本操作技能,能够独立进行光纤接续。
2. 了解光纤熔接的原理和质量检测方法,为今后从事光通信相关工作打下基础。
3. 通过实训,提高了自己的动手能力和团队协作能力。
七、实训心得1. 光纤熔接是一项技术性较强的工作,需要掌握一定的理论知识和技术操作技能。
2. 在实训过程中,要注重细节,严格按照操作规程进行,以确保接续质量。
3. 遇到问题时,要积极寻求解决方法,不断提高自己的技术水平。
八、实训建议1. 加强理论学习,掌握光纤熔接的基本原理和操作技能。
光纤熔接机操作使用一、准备工作:1.检查设备:确保光纤熔接机处于正常工作状态,查看设备是否干净整洁,无积尘或异物。
2.检查光纤:检查待熔接的光纤是否良好,无划痕或折断。
3.准备光纤熔接机所需工具和材料:一般包括光纤剥皮器、清洁纸、酒精、光纤螺纹管、光纤固定架等。
二、光纤准备:1.剥皮:使用光纤剥皮器剥去光纤表面的保护层,留出一定的裸露光纤长度。
2.清洗:使用酒精和清洁纸擦拭光纤的裸露部分,确保其表面干净。
3.固定:将光纤固定在光纤固定架上,以确保光纤的稳定性。
三、设备设置:1.打开电源:接通光纤熔接机的电源,同时检查电源电压是否符合设备的工作要求。
2.设定参数:根据待熔接的光纤规格和类型,设定熔接机的相应参数,如熔接时间、熔接电流等。
具体的参数设置可参考设备说明书。
四、熔接操作:1.准备光纤:将待熔接的光纤插入熔接机的光纤插槽中,并将其朝向视野窗口方向。
2.对准光纤:通过调节光纤调节座,使得光纤裸露部分位于视野窗口的中央位置,同时使得光纤轴线垂直于视野窗口。
3.预熔:按下“预熔”按钮,光纤熔接机将进行预熔操作,并将预熔状态显示在屏幕上。
预熔能够清除光纤表面的杂质并预热光纤,为熔接做准备。
4.传送:按下“传送”按钮,光纤熔接机将传送光纤,使得两段光纤之间的距离适当。
5.融合:在确认光纤调节座位置无误后,按下“融合”按钮,光纤熔接机将进行熔接操作。
6.冷却:熔接完成后,光纤熔接机将自动进行冷却操作,确保光纤熔点的固化。
7.检查结果:将熔接完成的光纤进行检查,确保熔接质量符合要求。
五、清洁和维护:1.清洁:使用清洁纸和酒精擦拭光纤熔接机的工作面板、视野窗口等部分,保持设备的清洁。
2.维护:定期对光纤熔接机进行维护,如清理设备内部的灰尘等,保证设备的正常运行。
总结:以上是光纤熔接机的操作使用步骤,通过正确操作和使用光纤熔接机,可以提高光纤熔接的质量和效率。
在操作之前,一定要仔细阅读设备的操作手册,并严格按照要求进行操作。
2023光纤熔接技能培训课件•光纤熔接基础•光纤熔接技术•光纤熔接的应用场景•光纤熔接的实践技巧目•光纤熔接的未来发展录01光纤熔接基础光纤熔接是用加热的方法将两根光纤端面熔化,然后通过外加压力使熔化的光纤合并在一起,冷却固化后形成一根连续、光滑、密封的接头。
光纤熔接是光纤连接的主要方式,广泛应用于通信、电力、交通等领域。
光纤熔接的定义1光纤熔接的历史与发展23光纤熔接技术的发明可以追溯到1970年代,当时的光纤熔接机主要依赖于手动操作,设备体积大,价格昂贵。
随着技术的发展和市场的需求,光纤熔接机经历了不断的改进和优化,实现了自动化、小型化、便携化的发展。
目前,光纤熔接技术已经非常成熟,广泛应用于各个领域,为现代通信、网络建设等提供了可靠的技术支持。
光纤熔接可以根据不同的分类方式,如按传输性能、工作环境、应用领域等。
根据工作环境,光纤熔接可以分为室内光纤熔接和室外光纤熔接,室内光纤熔接适用于室内稳定的工作环境,室外光纤熔接适用于室外恶劣的环境条件。
根据应用领域,光纤熔接可以分为电信领域、广电领域、电力领域等,不同领域的光纤熔接技术要求和标准略有不同。
根据传输性能,光纤熔接可以分为单模光纤熔接和多模光纤熔接,单模光纤熔接适用于长距离、高速传输,多模光纤熔接适用于短距离、低成本的应用。
光纤熔接的分类与特点02光纤熔接技术准备工作检查熔接设备、工具是否齐全,确定光纤类型、长度、端面处理情况等。
切割光纤使用光纤切割刀将光纤切割成平整的断面,确保光纤断面平整无毛刺。
剥离光纤涂层使用光纤剥线钳剥离光纤涂层,确保光纤涂层全部剥离,露出光纤纤芯。
熔接操作将两个切割好的光纤放置在熔接机的工作台上,根据熔接机的操作指南进行熔接操作。
清洁光纤使用无水酒精棉或清洁布擦拭光纤,确保光纤表面清洁无污。
熔接质量检查在熔接过程中和熔接后,使用显微镜等设备检查光纤的熔接质量,如有问题及时处理。
光纤熔接的步骤与操作流程光纤熔接的常用工具与设备清洁布用于清洁光纤表面,去除污垢和油脂。
