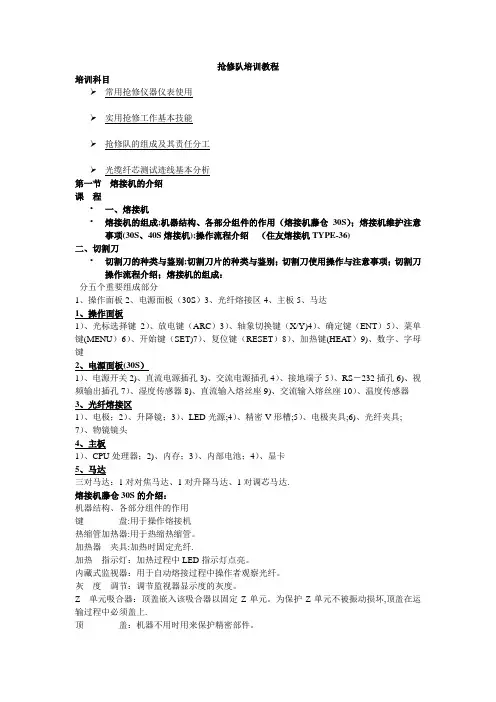

抢修队培训教程培训科目➢常用抢修仪器仪表使用➢实用抢修工作基本技能➢抢修队的组成及其责任分工➢光缆纤芯测试迹线基本分析第一节熔接机的介绍课程•一、熔接机•熔接机的组成；机器结构、各部分组件的作用(熔接机藤仓30S)；熔接机维护注意事项(30S、40S熔接机)；操作流程介绍(住友熔接机TYPE-36)二、切割刀•切割刀的种类与鉴别；切割刀片的种类与鉴别；切割刀使用操作与注意事项；切割刀操作流程介绍；熔接机的组成:分五个重要组成部分1、操作面板2、电源面板（30S）3、光纤熔接区4、主板5、马达1、操作面板1）、光标选择键2）、放电键（ARC）3）、轴象切换键（X/Y）4）、确定键（ENT）5）、菜单键（MENU）6）、开始键（SET）7）、复位键（RESET）8）、加热键（HEAT）9）、数字、字母键2、电源面板（30S）1）、电源开关2）、直流电源插孔3）、交流电源插孔4）、接地端子5）、RS－232插孔6）、视频输出插孔7）、湿度传感器8）、直流输入熔丝座9）、交流输入熔丝座10）、温度传感器3、光纤熔接区1）、电极；2）、升降镜；3）、LED光源；4）、精密V形槽；5）、电极夹具；6）、光纤夹具；7）、物镜镜头4、主板1）、CPU处理器；2）、内存；3）、内部电池；4）、显卡5、马达三对马达：1对对焦马达、1对升降马达、1对调芯马达。
熔接机藤仓30S的介绍：机器结构、各部分组件的作用键盘：用于操作熔接机热缩管加热器：用于热缩热缩管。
加热器夹具：加热时固定光纤。
加热指示灯：加热过程中LED指示灯点亮。
内藏式监视器：用于自动熔接过程中操作者观察光纤。
灰度调节：调节监视器显示度的灰度。
Z 单元吸合器：顶盖嵌入该吸合器以固定Z单元。
为保护Z单元不被振动损坏，顶盖在运输过程中必须盖上。
顶盖：机器不用时用来保护精密部件。
工作台支撑架：用来支撑工作台。
防风罩：由于风能引起异常电弧放电，防风罩盖下时可确保电弧放电。
防风罩也作为一个安全开关使用，当它打开时能自动阻止产生电弧。
交流输入熔丝座：用3.15A熔丝管（20MM长）。
直流输入熔丝座：用6.3A熔丝管（20MM长）。
直流输入电压指示器：指示直流输入电压（绿：合适；红：太高或太低）。
存储卡盖子：保护存储卡插孔。
电源开关：这个开关有三个位（DC ON-OFF- AC ON）。
直流电源插孔：使用外部电池时连接直流电源线，输入电压范围为DC10-15V（标准：DC12V）。
湿度传感器：用来测量环境湿度。
视频输出插孔：用来输出NTSC视频信号（工业用）。
温度传感器：用来测量环境温度；RS-232C插孔：按RS-232C规程输入和输出数据。
（工业用）交流电源插孔：使用交流电源时连接交流电源线。
输入电压范围为AC85-265V 50/60HZ （标准：100，110，220-240V）接地端子：当用直流电源时（或交流插头上没有接地端子的交流电源），用一根电线将此端子接地。
Z - 单元：Z单元包括V形槽、带外涂层光纤压板和光纤夹具。
物镜镜头：放大光纤图象。
放电电极：用来产生熔接光纤的电弧。
LED光源：图象处理时照亮光纤。
电极盖：在操作过程中用于保护电极（阳极）。
精密V形槽：精密位移时使光纤对准。
光纤夹具：将光纤固定在V形槽中。
光纤压板：夹紧带有外涂层的光纤使之保持在正确的位置。
升降镜：用于X场其功能介绍FSM-30S型电弧熔接机是专门用来熔接通信光导纤维的设备、其特点说明如下如下：( 1 )可熔接普通单模光纤（SM）、多模光纤（MM）、色散位移光纤（DS）、截止波长位移光纤（CS）和掺饵光纤（ED）、也可以熔接掺碳光纤掺钛光纤。
（2）熔接机由内部微处理器控制，通过图像处理系统能自动完成光纤间隙设定、纤芯/或包层对准，放电熔接和损耗估算等熔接的全过程。
注意：其中纤芯对准方法可适用于SM、DS和CS光纤，包层对准方法可适用于MM光纤。
对于ED光纤，可以在放电条件菜单中选择纤芯对准方式或外包层对准方法。
和Y场观察光纤。
它的升降与防风罩同步。
电极夹具：将电极校准并固定在正确的位置。
（3）0.25mm光纤适宜的切割长度为8mm-16 mm，0.9mm光纤的切割长度只能是16mm。
（4）熔接机内部安装有三种环境传感器：一个压力传感器、一个温度传感器和一个湿度传感器。
这些传感器能调整放电电流，以补偿高度/或大气压力、温度和湿度的变化。
（5）熔接机装有一个内藏式加热器，适于60 mm和40mm长度的热缩管。
根据需要、应用菜单命令能调整热缩管长度、改变加热时间和加热温度。
（6）熔接机供电电流为交流AC85V-265V（50-60Hz）或直流DC10V-15V。
➢熔接机维护注意事项30S、40S熔接机的日常维护保养：一、开机前做的维护工作①清洁V形槽步骤：1、掀起熔接机的防风罩。
2、打开光纤压头及夹持器压板。
3、用棉签棒沾无水酒精（或将牙签削尖）单方向擦拭V形槽即可注意：切忌用硬物清洁V形槽或在V形槽上用力，避免损坏V形槽或使V形槽失准，造成仪表不能正常使用。
②清洁光纤夹具步骤：1、掀起熔接机的防风罩。
2、打开光纤压头及夹持器压板。
3、用棉签棒沾无水酒精对其进行清洁处理即可。
③清洁反光镜和镜头步骤：1、掀起熔接机的防风罩，可以发现水平及垂直两镜头。
2、检查两镜头上有无异物，若有则用适当工具处理，可用硬物触及镜头，以免损伤镜头。
（1）、用“皮老虎”气囊吹去镜头上脏物。
（2）、用棉签沾少量无水酒精擦拭镜头。
3）、用干的棉签轻轻擦拭，确认镜头干净即可。
④清洁光纤切割刀注意：如果切割刀片、胶垫或沾座变脏，切割质量可能会下降并使光纤表面或端面变脏，导致熔接损耗增大，应用蘸有酒精的棉棒清洁切割刀片，胶垫或沾座。
二、开机后做的维护和相关检测：放电强度的校准在[开机菜单]或[主菜单]中按〈〉或〈〉键来移动光标到[放电校正]上，按〈ENT〉键。
a)将切割好的光纤放入熔接机中。
b)按〈ENT〉键执行如下程序步骤1、熔接机在显示光纤图象前产生一个预放电，通过测量放电中心位置来校正光纤熔接位置。
步骤2、熔接机故意在轴向偏差较大时将光纤熔接在一起，以准备进行放电强度校正。
步骤3、熔接机通过表面张力运动来测量轴向偏差变化时，产生多次重放电。
步骤4、测量结束后，屏幕上将显示如下的结果。
“测试结束”信息该信息表示放电强度和熔接位置校正成功完成。
按〈EXIT〉结束该功能“再次测试”信息该信息表示放电强度和熔接位置校正成功完成。
但是由于前后的数值改变过大，需要再次做放电校正。
按〈EXIT〉结束该功能，按〈ENT〉再次进行放电校正。
三、熔接时的检测工作熔接机的清洁和检查：（1）检查清洁V型槽步骤：1、掀起熔接机的防风罩。
2、打开光纤压头及夹持器压板。
3、用棉签棒沾无水酒精（或将牙签削尖）单方向擦拭V形槽即可。
注意：切忌用硬物清洁V形槽或在V形槽上用力，避免损坏V形槽或使V形槽失准，造成仪表不能正常使用。
（2）清洁光纤夹具步骤：1、掀起熔接机的防风罩。
2、打开光纤压头及夹持器压板。
3、用棉签棒沾无水酒精对其进行清洁处理即可。
（3）清洁反光镜和镜头步骤：1、掀起熔接机的防风罩，可以发现水平及垂直两镜头。
2、检查两镜头上有无异物，若有则用适当工具处理，不可用硬物触及镜头，以免损伤镜头。
步骤1、用“皮老虎”气囊吹去镜头上脏物。
步骤2、用棉签沾少量无水酒精擦拭镜头。
步骤3、用干的棉签轻轻擦拭，确认镜头干净即可。
（4）电极强度的校准步骤:1、在[开机菜单]或[主菜单]中按〈〉或〈〉键来移动光标到[放电校正]上，按〈ENT〉键。
步骤2、将切割好的光纤放入熔接机中。
步骤3、按〈ENT〉键执行如下程序：第一步：熔接机在显示光纤图象前产生一个预放电，通过测量放电中心位置来校正光纤熔接位置。
第二步：熔接机故意在轴向偏差较大时将光纤熔接在一起，以准备进行放电强度校正。
第三步：熔接机通过表面张力运动来测量轴向偏差变化时，产生多次重放电。
第四步：测量结束后，屏幕上将显示如下的结果“测试结束”信息：该信息表示放电强度和熔接位置校正成功完成。
按〈EXIT〉结束该功能。
“再次测试”信息：该信息表示放电强度和熔接位置校正成功完成。
但是由于前后的数值改变过大，需要再次做放电校正。
按〈EXIT〉结束该功能，按〈ENT〉再次进行放电校正。
➢熔接机常见故障分析常见的故障及解决方法（1）开机点不亮第一：检查电源线，是否插好。
第二：检查保险丝，是否烧掉。
是，换保险丝。
再次烧掉，发生短路，维修。
（2）电源指示灯、显示器不显示检查连接线插口是否松动。
如果连接线插口紧，按键有声音，那么显示器坏。
如果连接线插口紧，按键无声音，主板输出到显示器(LCD)坏。
（3）开机后无法复位第一：马达行程超出，手动解决。
第二：有异物卡住，用洗耳器吹或转动马达。
第三：马达坏掉。
（4）放电检查出错第一：电极端错位。
第二：电极没推到底。
（5）熔接光纤推进不足第一：光纤放置不好，重新放置。
第二：马达阻位块坏，换。
第三：镜面、摄像头脏，没拍出光纤，清洁镜面、摄像头。
（6）光纤识别错误第一：V形槽脏，清洁。
第二：光纤没放好，重放。
第三：镜面、摄像头脏，识别不出光纤，清洁镜面、摄像头（7）对纤不准第一：V形槽脏，清洁。
第二：光纤没放好，重放。
第三：对纤马达、阻位块坏，换（8）电极不放电第一：电极棒位置不对，调整。
第二：放电过强或过弱可调整电极棒（9）聚焦马达出现故障图象混乱，不能聚焦，调节聚焦马达。
（10）键盘出现问题第一：控制面板坏，维修。
第二：数据线松掉，开盖接好。
操作流程介绍(住友熔接机TYPE-36)切割刀的使用介绍一、切割刀的种类与鉴别区别：根据切割刀商标与型号区别不同。
二、切割刀片的种类与鉴别根据形状特征分：带孔与不带孔两种。
注意：一般藤仓刀片带孔；住友不带孔。
三、熔接机切割刀使用操作与注意事项1、如何正确使用刀片1）、使用正确的刀片位置；2）、调整刀面时注意依次更换刀面；3）、切割光纤时注意单方向推动刀座；4）、清洁刀面时棉棒应上下清洁。
2、如何调节刀片1）、松开刀架刀片固定螺丝；2）、调整适当高度螺丝至刀片准确位置；3）、紧固刀架刀片固定螺丝。
3、刀片的清洁清洁刀面时棉棒应上下清洁。
4、切割刀故障分析与说明 V 型槽、橡皮压埑、刀片面不清洁；砧座与刀片不平衡、刀片面过高、匀可出现切割光纤质量不佳，光纤切割不断现象。
四、割切刀操作流程介绍习题 • 熔接机的组成？ 熔接机开机前做的维护工作？ 如何调节刀片？ 第二节 ＯＴＤＲ的介绍课 程•OTDR 的性能评测 •损耗的概念及形成原因 •OTDR 的工作原理 •仪表的参数设置 •仪表的使用操作示范 • 仪表保养的注意事项•OTDR常见故障的分析一、泰克TFS3031型OTDR1、OTDR的性能评测1）、涉及的指标：激光输出、损耗阀值、分辨率、测试范围、测试时间、盲区、脉冲选择、动态范围。
