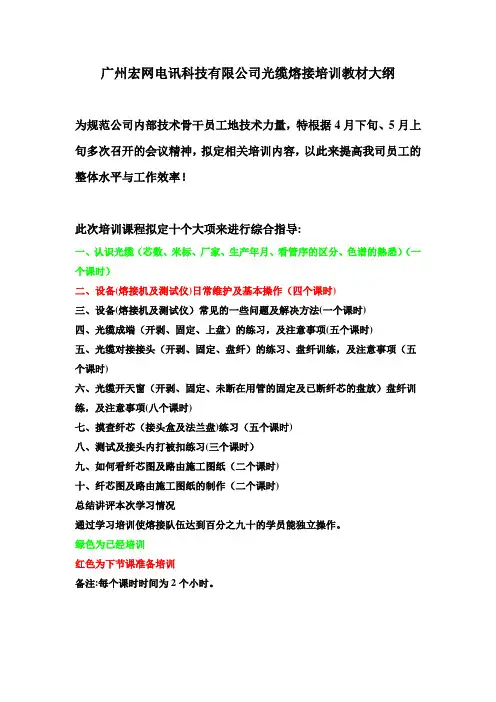

广州宏网电讯科技有限公司光缆熔接培训教材大纲
为规范公司内部技术骨干员工地技术力量,特根据4月下旬、5月上旬多次召开的会议精神,拟定相关培训内容,以此来提高我司员工的整体水平与工作效率!
此次培训课程拟定十个大项来进行综合指导:
一、认识光缆(芯数、米标、厂家、生产年月、看管序的区分、色谱的熟悉)(一个课时)
二、设备(熔接机及测试仪)日常维护及基本操作(四个课时)
三、设备(熔接机及测试仪)常见的一些问题及解决方法(一个课时)
四、光缆成端(开剥、固定、上盘)的练习,及注意事项(五个课时)
五、光缆对接接头(开剥、固定、盘纤)的练习、盘纤训练,及注意事项(五个课时)
六、光缆开天窗(开剥、固定、未断在用管的固定及已断纤芯的盘放)盘纤训练,及注意事项(八个课时)
七、摸查纤芯(接头盒及法兰盘)练习(五个课时)
八、测试及接头内打被扣练习(三个课时)
九、如何看纤芯图及路由施工图纸(二个课时)
十、纤芯图及路由施工图纸的制作(二个课时)
总结讲评本次学习情况
通过学习培训使熔接队伍达到百分之九十的学员能独立操作.
绿色为已经培训
红色为下节课准备培训
备注:每个课时时间为2个小时.
一、认识光缆(芯数、米标、厂家、生产年月、看管序的区分、色谱的熟悉)(一)、光缆的结构:
为了构成实用的传输线路,需要将光纤制成光缆。其结构大体上可分为缆芯、加强件和护层三部份组成。缆芯是主体,由光纤芯线组成,也是我们平常所说的光纤;加强芯通常为钢丝或金属纤维组成;护层通常有内护层(聚乙烯和聚氯乙烯等)和外护层(铝护套、钢带铠装和聚乙烯等)两种组成。
(二)、光缆的分类
1、根据缆芯结构的不同,可分为紧结构和松结构光缆。
2、从使用场合和敷设方式上分,可分为长途光缆(直埋、管道、架空、水底光缆)、海底光缆、用户光缆、局内光缆以及根据特殊使用环境条件而制造的专用光缆,如野战光缆等。
3、从光缆结构上分,可分为层绞式光缆(大部份属紧套光缆)、小束管式光缆、骨架式光缆、带状光缆以及大束管式(中心管式)光缆等。根据我们目前所维护的线路情况、主要介绍目前维护的且具有代表性的两种光缆:
(1)、小束管式光缆:该光缆是目前维护最我的一种光缆,它是将几芯或十几芯的缆芯为一个单位组成一管,然后按顺序排列组合成缆,中间为加强芯。
(2)、大束管式光缆:该光缆是近年来发展较快的一种光缆,它相当于把松套管扩大为整个缆芯,成为一个大管,将光纤集中放在其中,置于光缆的中心位置,改善了光纤的活动空间。加强元件也相应地由缆芯中央移到外部的护层两侧中,同时将抗拉功能与护套功能结合起来,达到一材两用的设计目地。光纤束中的光纤采用颜色的扎带捆扎成束,一个中心管可以放置多个纤束,总的光纤数可达近一百多根。
(三)对光缆的基本要求
1、光缆的芯数系列:依照应用场合、业务量需要和扩容需要,光缆芯数系列通常为4芯、6芯、8芯等按偶数递增,直至一、二百芯不等。
2、光缆的机械性能:光缆应能经受拉伸、冲击、反复弯曲、扭转、钩挂、卷绕等检验。
3、光缆的防护性能:光缆应具备防潮、防水、防火等性能。此外,还应根据使用条件及安装环境具备防白蚁、鼠、昆虫侵袭,以及防腐、防雷等性能。
(四)光纤的种类:
1、G652光纤:目前广泛应用的常规单模光纤,称为1310nm波长性能最佳的单模光纤,又称为色散未移位:单模光纤.
2、G653光纤:这种光缆是指1550nm波长性能最佳的单模光纤,又称为色散移位光纤
3、G654光纤:这种光纤成为截止波长移位的单模光纤,它主要用于需要很长再生段距离的海底光纤通信
4、G655光纤:这种光纤成为非零色散移位单模光纤,这种光纤主要用于1550工作波长区,适用于开波分复用系统
(五)光缆管序的区分与纤芯色谱的识别
1、根据不同生产厂家的规定,光缆的管序可按如下方法区分:
①光纤全色谱:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、天蓝(其中本色即系透明纤芯,通常代替全色谱中缺少的那个颜色)
②其他常见色谱:Ⅰ红、白1、白2、白3(白1、白2、白3、绿)
Ⅱ本、红、蓝、绿、紫、黄
Ⅲ本、红、蓝、橙、绿、棕
全色谱光缆纤芯参考图如下:
二、熔接及测试设备日常维护及基本操作(此课程参考使用说明书进行详细讲解与操作)
1、熔接机主要用于光纤的熔接。其原理为:在高压包的作用下两根电极棒释放瞬
间高压,击穿空气后会产生一个瞬间的电弧,产生高温,将已经对准的两条光纤的前端融化,然后马达推进融化的光纤【由于光纤是二氧化硅材质,也就是通常说的玻璃(当然光纤的纯度高的多)达到熔融状态】,于是两条光纤就熔接完毕了。
熔接机使用注意事项:
认识熔接键,加热键,复位键,开关机键。除开这几个按键其它按键必须在专业人员在旁边指导方可进行其他方面的操作。
熔接设备应在每次熔接完成后进行清洁处理,其中主要清洁部位为:
V型槽的清洁(V型槽内如有少量的灰尘都容易导致光纤偏轴):用沾了酒精的棉签轻轻擦拭V 型槽,应由内向外清洁(注意别触碰到电极),然后用干棉签擦拭多余酒精;
光纤压板的清洁:用沾了酒精的棉签轻轻擦拭然后用干棉签擦拭多余酒精;
LED保护镜片的清洁(镜片不干净会产生黑影或降低照明水平,从而导致不能正常接续):用沾了酒精的棉签轻轻擦拭镜片表面进行清洁)然后用干棉签擦拭多余酒精;
设备外观整体的清洁:应用软性毛刷对设备外壳进行清洁处理.
2、测试仪又称为光时域反射仪,英文缩写OTDR。通过对测量曲线的分析,了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器,主要用于对光纤进行长度及接头衰耗点的一种测量。其原理为:OTDR是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表,它被广泛应用于光缆线路的维护、施工之中,可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。
测试仪使用注意事项:
认识测试仪主要按键:开关机按键、测试按键、确认按键、方向按键、保存按键、呼出按键测试仪变动最多的几个数据:测试长度、脉宽、测试时长、测试波长、文件名更改
(每次进行测试之前应用沾有酒精的棉花对尾纤头进行清洁,清洁后方可进行测试)
