光纤熔接技术培训
- 格式:ppt
- 大小:1.38 MB
- 文档页数:34
光纤熔接培训计划一、培训目标通过本次培训,学员将能够掌握光纤熔接的基本原理、操作技巧和常见故障处理方法,提高其在光纤通信领域的实际应用能力,达到熟练掌握光纤熔接技术的水平。
二、培训对象本次培训对象为光纤通信领域的技术工程师、施工人员、维修人员及相关从业人员,要求学员具备一定的光纤通信基础知识和实际操作经验。
三、培训内容1. 光纤熔接基础知识- 光纤熔接的概念和意义- 光纤熔接的原理和方法- 光纤熔接设备的组成和作用2. 光纤熔接操作技巧- 光纤熔接设备的操作和维护- 光纤预处理和纤芯对中技术- 光纤熔接的步骤和方法- 光纤熔接实验操作3. 光纤熔接常见故障处理- 光纤熔接质量检测和评定- 光纤熔接过程中的常见问题及解决方法- 光纤熔接质量不合格的原因分析和处理方法- 光纤熔接后的保护和维护措施4. 现场实操- 熔接设备的操作演示- 光纤熔接的现场实操练习- 学员互助练习- 个人操作技能检测四、培训方式1. 理论授课根据培训大纲,结合PPT讲解,将光纤熔接的基础知识、操作技巧和常见故障处理方法逐一详细讲解,使学员掌握光纤熔接技术的理论知识。
2. 现场实操在培训现场设置光纤熔接实操台,学员将有机会亲自操作光纤熔接设备进行实操练习,指导员将在旁边进行指导和纠正,确保学员能够正确掌握光纤熔接技术。
3. 问题解答在培训过程中,学员遇到的问题和困难可随时提出,指导员将针对学员提出的问题进行解答和讲解,确保学员的疑问得到及时解决。
五、培训师资本次培训将邀请具有丰富光纤熔接实际操作经验的专业技术人员担任培训讲师,他们将结合自己的实际操作经验进行理论讲解和现场指导,使学员能够从实际操作中更好地理解和掌握光纤熔接技术。
六、培训时间和地点本次培训将在报名人数较多的城市进行,确保有足够数量的学员参与。
培训时间安排为2天1夜,第一天为理论授课和现场实操,第二天为现场实操练习以及技能检测。
培训地点将在城市中心区域的专业培训基地或会议室举行,确保实训设备齐全、场地宽敞、环境舒适。

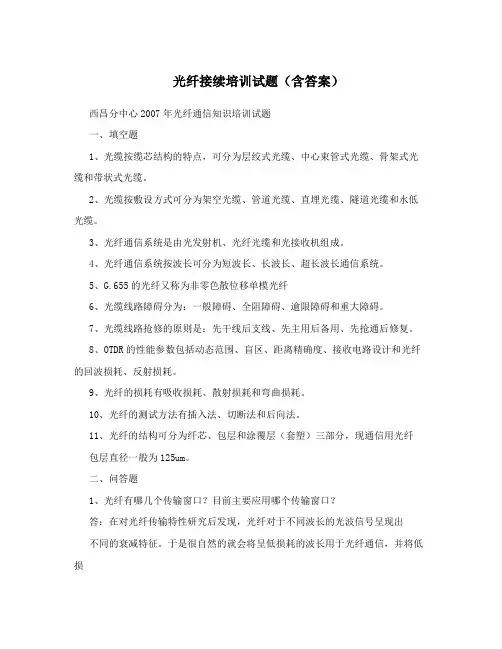

光纤接续培训试题(含答案)西昌分中心2007年光纤通信知识培训试题一、填空题1、光缆按缆芯结构的特点,可分为层绞式光缆、中心束管式光缆、骨架式光缆和带状式光缆。
2、光缆按敷设方式可分为架空光缆、管道光缆、直埋光缆、隧道光缆和水低光缆。
3、光纤通信系统是由光发射机、光纤光缆和光接收机组成。
4、光纤通信系统按波长可分为短波长、长波长、超长波长通信系统。
5、G.655的光纤又称为非零色散位移单模光纤6、光缆线路障碍分为:一般障碍、全阻障碍、逾限障碍和重大障碍。
7、光缆线路抢修的原则是:先干线后支线、先主用后备用、先抢通后修复。
8、OTDR的性能参数包括动态范围、盲区、距离精确度、接收电路设计和光纤的回波损耗、反射损耗。
9、光纤的损耗有吸收损耗、散射损耗和弯曲损耗。
10、光纤的测试方法有插入法、切断法和后向法。
11、光纤的结构可分为纤芯、包层和涂覆层(套塑)三部分,现通信用光纤包层直径一般为125um。
二、问答题1、光纤有哪几个传输窗口?目前主要应用哪个传输窗口?答:在对光纤传输特性研究后发现,光纤对于不同波长的光波信号呈现出不同的衰减特征。
于是很自然的就会将呈低损耗的波长用于光纤通信,并将低损耗波长点称为传输窗口。
目前主要应用的传输窗口有?短波长窗口:波长为0.85um。
?长波长窗口:波长为1.31um和1.55um。
2、简述G.652的特点?答:G.652光纤为常规单模光纤也称非色散位移光纤。
其零色散波长在1310nm处,在波长为1550nm处衰减最小,但有较大的正色散,大约为18ps/(nm•km)。
工作波长即可选用1310nm,又可以选用1550nm。
这种光纤是使用最为广泛的光纤,它在世界各地敷设数量已高达7000万千米,我国已敷设的光纤、光缆绝大多数是这类光纤。
3、简述G.655的特点?答:655光纤为非零色散位移光纤。
是在1994年专门为新一代光放大密集波分复用传输系统设计和制造的新型光纤,属于色散位移光纤,不过在1550nm处色散不是零值,用以平衡四波混频等非线性效应。

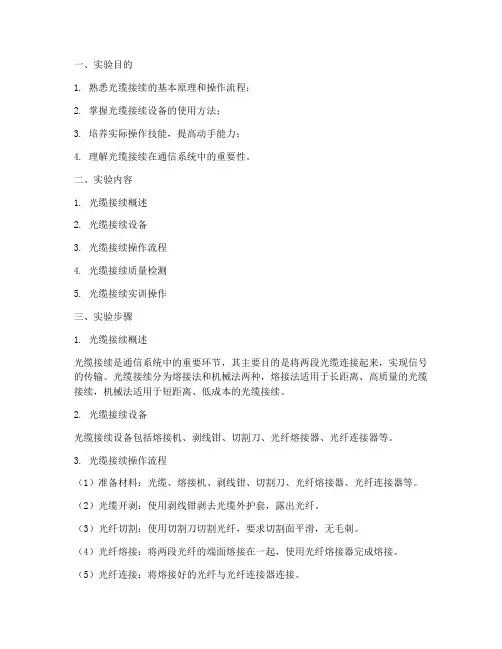

一、实验目的1. 熟悉光缆接续的基本原理和操作流程;2. 掌握光缆接续设备的使用方法;3. 培养实际操作技能,提高动手能力;4. 理解光缆接续在通信系统中的重要性。
二、实验内容1. 光缆接续概述2. 光缆接续设备3. 光缆接续操作流程4. 光缆接续质量检测5. 光缆接续实训操作三、实验步骤1. 光缆接续概述光缆接续是通信系统中的重要环节,其主要目的是将两段光缆连接起来,实现信号的传输。
光缆接续分为熔接法和机械法两种,熔接法适用于长距离、高质量的光缆接续,机械法适用于短距离、低成本的光缆接续。
2. 光缆接续设备光缆接续设备包括熔接机、剥线钳、切割刀、光纤熔接器、光纤连接器等。
3. 光缆接续操作流程(1)准备材料:光缆、熔接机、剥线钳、切割刀、光纤熔接器、光纤连接器等。
(2)光缆开剥:使用剥线钳剥去光缆外护套,露出光纤。
(3)光纤切割:使用切割刀切割光纤,要求切割面平滑,无毛刺。
(4)光纤熔接:将两段光纤的端面熔接在一起,使用光纤熔接器完成熔接。
(5)光纤连接:将熔接好的光纤与光纤连接器连接。
(6)光缆接续质量检测:使用光功率计、光时域反射仪等设备检测光缆接续质量。
4. 光缆接续质量检测(1)光功率计检测:检测光缆接续处的光功率,要求光功率稳定,损耗小于0.3dB。
(2)光时域反射仪检测:检测光缆接续处的反射损耗,要求反射损耗小于-20dB。
5. 光缆接续实训操作(1)准备材料:光缆、熔接机、剥线钳、切割刀、光纤熔接器、光纤连接器等。
(2)光缆开剥:使用剥线钳剥去光缆外护套,露出光纤。
(3)光纤切割:使用切割刀切割光纤,要求切割面平滑,无毛刺。
(4)光纤熔接:将两段光纤的端面熔接在一起,使用光纤熔接器完成熔接。
(5)光纤连接:将熔接好的光纤与光纤连接器连接。
(6)光缆接续质量检测:使用光功率计、光时域反射仪等设备检测光缆接续质量。
四、实验结果与分析1. 光缆接续质量符合要求,光功率稳定,损耗小于0.3dB。
2023光纤熔接技能培训课件•光纤熔接基础•光纤熔接技术•光纤熔接的应用场景•光纤熔接的实践技巧目•光纤熔接的未来发展录01光纤熔接基础光纤熔接是用加热的方法将两根光纤端面熔化,然后通过外加压力使熔化的光纤合并在一起,冷却固化后形成一根连续、光滑、密封的接头。
光纤熔接是光纤连接的主要方式,广泛应用于通信、电力、交通等领域。
光纤熔接的定义1光纤熔接的历史与发展23光纤熔接技术的发明可以追溯到1970年代,当时的光纤熔接机主要依赖于手动操作,设备体积大,价格昂贵。
随着技术的发展和市场的需求,光纤熔接机经历了不断的改进和优化,实现了自动化、小型化、便携化的发展。
目前,光纤熔接技术已经非常成熟,广泛应用于各个领域,为现代通信、网络建设等提供了可靠的技术支持。
光纤熔接可以根据不同的分类方式,如按传输性能、工作环境、应用领域等。
根据工作环境,光纤熔接可以分为室内光纤熔接和室外光纤熔接,室内光纤熔接适用于室内稳定的工作环境,室外光纤熔接适用于室外恶劣的环境条件。
根据应用领域,光纤熔接可以分为电信领域、广电领域、电力领域等,不同领域的光纤熔接技术要求和标准略有不同。
根据传输性能,光纤熔接可以分为单模光纤熔接和多模光纤熔接,单模光纤熔接适用于长距离、高速传输,多模光纤熔接适用于短距离、低成本的应用。
光纤熔接的分类与特点02光纤熔接技术准备工作检查熔接设备、工具是否齐全,确定光纤类型、长度、端面处理情况等。
切割光纤使用光纤切割刀将光纤切割成平整的断面,确保光纤断面平整无毛刺。
剥离光纤涂层使用光纤剥线钳剥离光纤涂层,确保光纤涂层全部剥离,露出光纤纤芯。
熔接操作将两个切割好的光纤放置在熔接机的工作台上,根据熔接机的操作指南进行熔接操作。
清洁光纤使用无水酒精棉或清洁布擦拭光纤,确保光纤表面清洁无污。
熔接质量检查在熔接过程中和熔接后,使用显微镜等设备检查光纤的熔接质量,如有问题及时处理。
光纤熔接的步骤与操作流程光纤熔接的常用工具与设备清洁布用于清洁光纤表面,去除污垢和油脂。
光纤熔接教程(图文指导)1、光纤熔接需用到的工具;2.先将光纤穿过光纤收容箱或者说光纤配线架;3、光纤熔接的准备工作步骤1:剥光纤加固钢丝(约剥1米长);步骤2:步骤3:步骤4:剥光纤外皮(约剥1米长),用卫生纸将油脂擦拭干净。
步骤5:剥光纤金属保护层(用美工刀轻刻)步骤6:轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度) 步骤7:(用美工刀在四周轻刻,不要太用力以免损伤光纤。
)步骤8:轻拆光纤让塑胶保护管断裂(注弯曲角度不能大于45度) 步骤9:步骤10:用较好纸巾或脱脂棉花沾酒精步骤11:清洁每一小根光纤步骤12:套光纤热缩套管下列图是光纤热缩套管步骤13:剥光纤绝缘层步骤14:用沾酒精纸巾将光纤擦试干净步骤15:用光纤切割器斩切光纤(斩切长度要适中)步骤16:将斩好的光纤放到光纤熔接机的一侧(如下列图最好)步骤17:固定好光纤步骤18、光纤跳线的加工,居中剪断开做成尾纤。
步骤19 剥开尾纤的外保护层,并用剪刀剪断石棉保护层步骤20:剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21:用沾酒精纸巾将光纤擦试干净步骤22:用光纤切割器斩切尾纤(斩切长度要适中)步骤23:将斩好的尾纤放到光纤熔接机的另一侧(注:两光纤尽量对齐)步骤24:固定光纤跳线步骤25:按“SET”键开始熔接光纤步骤26:光纤X、Y 轴自动调节步骤27:熔接结束观察损耗值假设熔接不成功会告知塬因步骤28:用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度)步骤29:将套好热缩套管的光纤放到加热器中步骤30:按“HEAT”键加热步骤31:取出已加热好的光纤以上述项是焊一芯光纤步骤,重复至其他熔接完成。
步骤32:熔接好的光纤经过加热使热缩管缩紧好〔使之可以保护熔接点〕,冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33:将热缩管整齐装入光纤配线架上的盘线板内后,将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34:光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤36:光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作,并不是看别人熔接一次两次就能掌握的,只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接点数光纤熔接是一项高精密度的技术,用于将两根光纤无缝连接在一起。
它扮演着现代通信领域中至关重要的角色。
然而,光纤熔接的过程并不简单,需要人们的技术和智慧的结合,才能实现高质量的连接。
光纤熔接的第一步是准备工作。
技术人员需要仔细检查光纤的质量,并确保其表面的干净和光滑。
在准备好两根光纤后,他们会将它们放入熔接机中。
接下来,技术人员需要调整熔接机的参数。
这些参数包括熔接时间、熔接温度和熔接压力。
不同类型的光纤可能需要不同的参数设置。
技术人员会根据经验和专业知识进行调整,以确保最佳的连接效果。
一旦准备工作完成,技术人员便开始进行光纤的熔接。
在熔接机内部,光纤的两端会被加热,直到达到熔化温度。
然后,它们会被精确地对齐,并缓慢地接触在一起。
当光纤熔化并且完全接触时,技术人员会停止加热并保持一定的压力,以确保连接的稳定性。
熔接完成后,技术人员会对连接进行检查。
他们使用显微镜来检查连接点的质量和光纤之间的对齐情况。
如果发现任何问题,他们会重新熔接直到获得满意的结果。
光纤熔接的过程需要高度的技术和经验。
技术人员们经过长时间的训练和实践,才能够熟练掌握这项技术。
他们必须具备对光纤特性的深入了解,并能够灵活应对各种情况。
光纤熔接点数并不代表一位技术人员的能力。
它代表着人类智慧与技术的结合,是一种人与技术共同创造的成果。
每一个成功的熔接连接背后,都有一位技术人员付出了大量的努力。
他们用自己的双手和智慧,将光纤连接成一个个完美的节点,构建起现代通信的基石。
光纤熔接点数背后的故事令人感动。
它不仅仅是一种技术的展示,更是人类智慧与努力的结晶。
每一个连接点都代表着人们对通信技术的追求和对更好生活的渴望。
在我们日常的通信中,光纤熔接点数扮演着无可替代的角色。
它们连接了我们与世界的纽带,让我们能够随时随地与他人沟通。
正是因为这些看似微不足道的连接,我们才能享受到高速、稳定的网络服务。
光纤熔接点数是人类技术进步的见证,也是人与技术合作的结果。
