铜管技术标准对照表

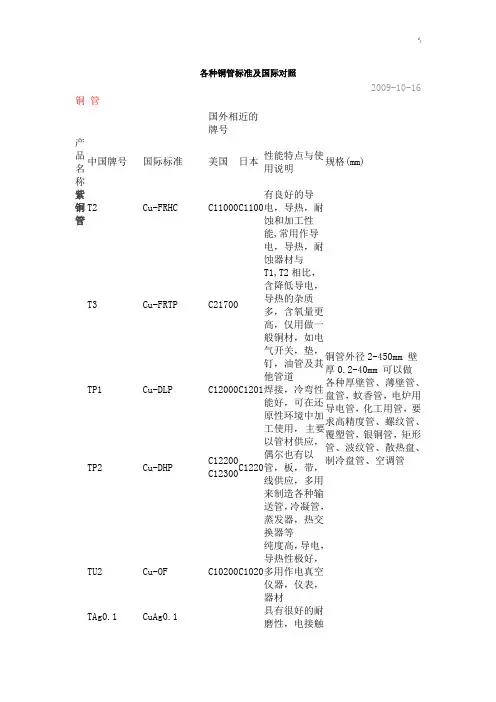

各种铜管标准及国际对照2009-10-16 铜管国外相近的牌号产品名称中国牌号国际标准美国日本性能特点与使用说明规格(mm)紫铜管T2 Cu-FRHC C11000 C1100有良好的导电，导热，耐蚀和加工性能,常用作导电，导热，耐蚀器材与T1,T2相比，含降低导电，导热的杂质多，含氧量更高，仅用做一般铜材，如电气开关，垫，钉，油管及其他管道铜管外径2-450mm 壁厚0.2-40mm 可以做各种厚壁管、薄壁管、盘管，蚊香管，电炉用导电管，化工用管，要求高精度管、螺纹管、覆塑管，银铜管，矩形管、波纹管、散热盘、制冷盘管、空调管T3 Cu-FRTP C21700TP1 Cu-DLP C12000 C1201 焊接，冷弯性能好，可在还原性环境中加工使用，主要以管材供应，偶尔也有以管，板，带，线供应，多用来制造各种输送管，冷凝管，蒸发器，热交换器等TP2 Cu-DHPC12200C12300C1220TU2 Cu-OF C10200 C1020纯度高，导电，导热性极好，多用作电真空仪器，仪表，器材TAg0.1 CuAg0.1具有很好的耐磨性，电接触性和耐蚀性普通黄铜管H96 CuZn5 C21000 C2100强度低，导热，导电性好，镀锡铜管,各类牌号均可,预镀铜层厚H90 CuZn10 C22000 C2200和H96性能相似，强度稍高，可镀金属，各种给排水管，双金属片及奖章，艺术品等H85 CuZn15 C23000 C2300强度较高，塑性良好，适合冷，热加工焊接性及耐蚀性良好，冷凝和散热用管，蛇形管，虹吸管，冷却设备制件H80 CuZn20 C24000 C2400和H85性能类似，强度较高，塑性也较好，耐蚀性较高，薄壁管，皱纹管造纸网及房屋建筑用品H70 CuZn30 C26000 C2600塑性优良，强度较高，切削加工性好，焊接，耐蚀性好，热交换器，造纸用管，机械，电子零件H68 C26200 性能与H70极相似，但冷作时有，“季裂”倾向，复杂的冷冲件和深冲件，如波纹管H68A CuZn30As C26130H65 CuZn35 C27000 C2700有良好的力学性能，能承受冷热加工，用于制作小五金，日用品，螺钉等制件H63 CuZn37C27200 C 2720 有良好的力学性能，热态下塑性良好，切削性良好，焊接性，耐蚀性良好，各种深引伸和弯折的受力件，如销钉，螺帽，气压表弹簧，散热性，环形件H62 CuZn40C28000 C 2800镀银铜管,各类牌号均可,镀锡层厚(μm)≥2，基管规格(mm),宽度10-100厚度0.1-1.0，镀层成分纯锡(Sn) HPb59是一种广泛应用的铅黄铜，具有良好的力学能，是切削加工性好，可承受冷热压力加工，适用于切削加工及冲压加工的各种结构零件，如垫片，衬套等 环保铜铅黄铜管HPb63-3C34500 C 3450 切削加工性能优良，有高的减摩性能，钟表结构件及汽车拖拉机零件HPb63-0.1切削加工性略差，结构零件HPb63-0.8 CuZn37Pb1 C35000 C 3710HPb60-1切削加工性好，强度高，高强度的结构零件HPb59-1 CuZn39Pb1 C37710 C 3771是一种广泛应用的铅黄铜，具有良好的力学性能，且切削加工性好，可承受冷热压力加工，使用于切削加工及冲压加工的各种结构零件，如垫片，衬套等HPb59-3HPb89-2HPb66-0.5HPb62-3锡黄铜管HSn70-1有高的耐腐蚀性，有良好的力学性能，在冷，热态下压力加工性良好，可用于舰船上的耐蚀零件及蒸汽，油类等介质接触的零件及导管HSn62-1 CuZn38Sn1C46400C4620HSn60-1C48600力学性能及切削性良好，俗称海军黄铜与海水接触的船舶零件或其他零件HSn90-1C40400具有高的耐蚀性和减摩性，是唯一可用作减摩合金使用的锡青铜，用作耐蚀减磨零件如衬套等铝黄铜管HAL77-2强度高，硬度高，塑性良好，海水中耐蚀性好，但有腐蚀开裂倾向，船舶等用做冷凝管及其他耐蚀零件HAL67-2.5耐磨性好，对海水耐腐蚀性尚好，海轮抗蚀零件HAL60-1-1CuZn39AL-FeMn C67800强度高，冷态下塑性略差，耐蚀性好，腐蚀开裂敏感，用做各种耐蚀结构零件，如齿轮，轴，料套等HAL66-6-3-2具有高强度，硬度及耐磨性，耐蚀性良好，但塑性教差，大型蜗杆及重荷工作条件下的螺母锰黄铜管HMn57-3-1强度，硬度高，但塑性差，耐蚀性好于普通黄铜，耐蚀的结构零件HMn58-2力学性能良好，导电，导热性低，耐腐蚀性好，有腐蚀开裂倾向，耐腐蚀的重要零件及弱电电工业用的零件HMn55-3-1耐腐蚀结构件铁黄铜管HFe59-1-1C67820强度高，韧性好，减摩性良好，耐蚀性高，用来制造腐蚀状态下摩擦工作的结构零件HFe58-1-1强度高，硬度高，塑性差，切削性好，耐蚀性尚好，高强度耐蚀零件硅黄HSi80-3力学性能良好，切削性良'\铜管好，易焊接和钎焊，导电，导热性低，耐蚀性高，无腐蚀开裂倾向，船舶用零件，蒸汽及水管及管配件镍黄铜管HNi65-5力学性能良好，切削性好，易焊接和钎焊，导电，导热性低，耐蚀性高，且无腐蚀开裂倾向，船舶用零件，蒸汽及水管及配件锡青铜管QSn4-3CuSn4Zn2高的耐摩性，弹性，抗磁性良好，化工设备的耐蚀件，耐磨件，弹簧及各种弹性元件，抗磁元件QSn4-4-2.5高的耐摩性，良好的切削性，焊接性，主要用来制造摩擦条件下工作的轴承轴套，衬套及圆盘等QSn4-4-4CuSnPb4Zn3C54400QSn6.5-0.1CuSn6C51900C5191QSn6.5-0.4CuSn7C51900C5191因含磷量较QSn6.5-0.1要高，抗疲倦强度，弹性，耐磨性均教好，除用作弹簧及耐磨件外，主要用于制造造纸工业用的耐磨铜网 QSn7-0.2 CuSn8 C52100 C 5210 强度高，弹性，耐磨性好，焊接性好耐蚀性好，制作中等负荷，中等滑动速度下承受摩擦的零件，如轴承，轴套，蜗轮等QSn4-0.3 具有高的力学性能，耐腐蚀性和高弹性，多用制作各种压力计用管材料QSn8-0.3QSn1.5-0.2铝青铜管QAL9-2 CuAl9Mn2 既有高强度，热态，不易钎焊，制作弹簧及其他耐蚀元件，如蜗轮等QAL9-4 CuAl10Fe3 C62300 QAL9-5-1-1 C628 QAL10-5-5 C63280 C 6301QAL10-3-1.5 C63200 具有高的强度及耐摩擦性，不易钎焊，有较高抗氧化性和耐蚀性，制作高温条件下的耐磨件和标准件，如齿轮，轴承，飞轮QAL10-4-4 CuAl10Ni5Fe5 C63300 C A104 具有高强度，高温力学性能两好，良好的减摩性，不易钎焊，抗蚀性良好，制作高强的耐磨零件和高温条件下工件，如轴衬，轴套，法兰盘，齿轮及其他重要耐蚀零件，耐磨零件铍青铜管QBe2 CuBe2 C17200 C1720是一种理论化综合性能优良的合金，热处理后具有高的强度，硬度，弹性，耐磨性，耐热性和耐寒性，无磁性，易于焊接，且抗蚀性良好QBe1.7 CuBe1.7 C17000 C1700与QBe2性能相近，但在弹性，迟滞性，疲劳强度，弹性稳定性QBe1.9硅青铜管QSi1-3强度高，耐磨性极好，切削性，焊接性良好，耐腐蚀性良好，工作条件较差或腐蚀性介质中的零件制造QSi3-1 CuSi3Mn1C65500C65800强度高，弹性，耐磨性，塑性均好，用于制造腐蚀介质中工作的弹性元件。

铜管规格表
铜管规格表
[ 关键词：铜管规格表发表日期：2016-12-09 10:32:56 ]
铜管规格表，包括：铜管规格表之盘管(空调管)的外形尺寸及允许偏差表；铜管规格表之直管(空调管)外形尺寸及允许偏差表；铜管规格表之无缝铜水管、铜气管的外形尺寸及允许偏差表；铜管规格表之保温铜管产品规格表；铜管规格表之塑覆铜管外形尺寸及允许偏差表；铜管规格表之换算表。

铜管规格表之盘管(空调管)的外形尺寸及允许偏差表

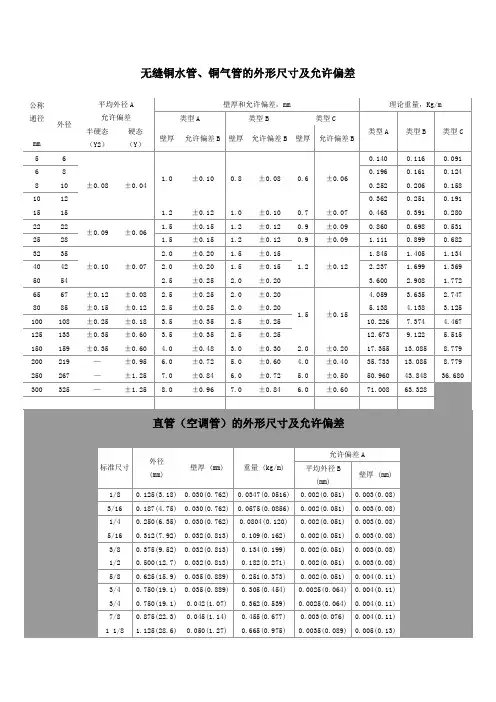

铜管规格表之直管(空调管)外形尺寸及允许偏差表
铜管规格表之无缝铜水管、铜气管的外形尺寸及允许偏差表
铜管规格表之塑覆铜管外形尺寸及允许偏差表
铜管规格表之换算表。

铜管，配管类标准内螺纹铜管定义本标准采用下列定义。

1：内螺纹铜管管材内表面具有一定数量、一定螺旋角度的金属肋。

2：圆度管材任一端面上测量的最大与最小直径之差。

3：平均壁厚指内螺纹铜管按称重法算出相应公称外径的无缝光管的壁厚值。

4：分类与命名产品分类：热交换器用铜管的种类及牌号见表5：型号命名：产品型号命名如下：示例1：内螺纹铜管，外经Φ、底壁厚、齿高、齿数60、螺旋角18度、供应形式（LWC），牌号TP2，铜管供应状态M，执行标准GB20928。

标记为：内螺纹铜管Φ×××60×18TP2MGB20928。

示例2：内螺纹铜管，外经Φ、底壁厚、齿高、齿数60、螺旋角18度、供应形式（LWC），牌号C1100T，铜管供应状态OL，执行标准JISH3300。

标记为：内螺纹铜管Φ×××60×18C1100TOLJISH3300。

技术要求1：外观质量：内外表面质量管材的内外表面无针孔、裂缝、起皮、气泡、粗拉道、夹杂、海绵、铜粉、积碳层、绿锈、脏污和严重的氧化膜（内螺纹铜管内表面齿型均匀、正常）。

内外表面颜色要求不得呈（灰）黑色、蓝色，呈轻微灰黑色时不能被擦除，不能有油污流出。

用气吹内外表面不得有粉沫，且吹后表面不得变成白色。

不允许存在明显的划伤、凹坑和斑点等缺陷。

2：管材质量管材不应有分层和明显呈暗裂状粗燥感。

3：结构尺寸：内螺纹铜管尺寸、规格热交换器用内螺纹铜管的尺寸、规格应符合表的规定：注：外径允许误差计算公式：+│（Dmax+Dmin）÷2-Dnom│Dmax：同一截面上最大直径；Dmin：同一截面上最小直径；Dnom：名义直径。

4：圆度圆度允许误差见表：注：计算公式：不圆度=（最大外径-最小外径）/标称外径*100%5：性能要求压扁试验观察压扁后的试样，试样不应有肉眼可见的微小裂纹。

管内清洁度铜管两端应采用胶塞或其他方式封堵，以防止水汽和灰尘进入，管内应充满保护性气体氮气。

铜管规格表型号大全
1. 目的
本文档旨在提供一份详尽的铜管规格表型号大全，以帮助用户了解各种铜管的规格和型号。

2. 铜管规格表
*(注意：以上数据仅供参考，具体规格可能会有所变化。

)*
3. 使用说明
- 根据需要，选择合适的铜管型号和规格。

- 注意核对内径、外径、壁厚等参数，确保适合使用场景。

- 如有特殊需求或批量采购，建议与供应商进行联系，以获取准确信息。

4. 注意事项
- 本规格表中的数据仅供参考，实际使用时应与供应商确认。

- 如对铜管型号、规格有疑问，建议寻求专业人士的建议。

以上是一份铜管规格表型号大全的文档，希望对您有所帮助！如有任何疑问，请随时与我们联系。
