拉制铜管标准

拉制铜管规格表和理论重量表拉制铜管规格表和理论重量表外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)3 0.5 0.035 9 1.0 0.224 13 3.0 0.8383 0.75 0.047 9 1.5 0.314 13 3.5 0.9294 0.5 0.049 9 2.0 0.391 14 1.0 0.363 4 0.75 0.066 9 2.5 0.454 14 1.5 0.5244 1.0 0.084 10 0.5 0.133 14 2.0 0.6715 0.5 0.063 10 0.75 0.194 14 2.5 0.803 5 0.75 0.089 10 1.0 0.252 14 3.0 0.922 5 1.0 0.112 10 1.5 0.356 14 3.5 1.0275 1.5 0.147 10 2.0 0.447 15 1.0 0.3916 0.5 0.077 10 2.5 0.524 15 1.5 0.566 6 0.75 0.110 10 3.0 0.587 15 2.0 0.727 6 1.0 0.140 11 1.0 0.280 15 2.5 0.873 6 1.5 0.189 11 1.5 0.398 15 3.0 1.0066 2.0 0.224 11 2.0 0.503 15 3.5 1.1257 0.5 0.091 11 2.5 0.594 16 1.0 0.419 7 0.75 0.131 11 3.0 0.671 16 1.5 0.608 7 1.0 0.168 12 0.75 0.236 16 2.0 0.782 7 1.5 0.231 12 1.0 0.307 16 2.5 0.943 7 2.0 0.280 12 1.5 0.440 16 3.0 1.090外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)8 0.5 0.105 12 2.0 0.559 16 3.5 1.223 8 0.75 0.152 12 2.5 0.664 16 4.0 1.341 8 1.0 0.196 12 3.0 0.755 16 4.5 1.445 8 1.5 0.273 12 3.5 0.832 17 1.0 0.445 8 2.0 0.335 13 1.0 0.335 17 1.5 0.6448 2.5 0.384 13 1.5 0.482 17 2.0 0.8389 0.5 0.119 13 2.0 0.612 17 2.5 1.012 9 0.75 1.173 13 2.5 0.734 17 3.0 1.17417 3.5 1.320 22 1.0 0.587 26 2.0 1.341 17 4.0 1.453 22 1.5 0.859 26 2.5 1.64217 4.5 1.570 22 2.0 1.118 26 3.0 1.92818 1.0 0.475 22 2.5 1.361 26 3.5 2.200 18 1.5 0.692 22 3.0 1.593 26 4.0 2.460 18 2.0 0.894 22 3.5 1.800 26 4.5 2.704 18 2.5 1.082 22 4.0 2.012 26 5.0 2.934 18 3.0 1.258 22 4.5 2.201 27 1.0 0.727 18 3.5 1.418 22 5.0 2.375 27 1.5 1.070 18 4.0 1.565 23 1.0 0.6149 27 2.0 1.398 18 4.5 1.695 23 1.5 0.901 27 2.5 1.712外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)19 1.0 0.503 23 2.0 1.174 27 3.0 2.012 19 1.5 0.734 23 2.5 1.40 27 3.5 2.297 19 2.0 0.950 23 3.0 1.661 27 4.0 2.571 19 2.5 1.153 23 3.5 1.897 27 4.5 2.829 19 3.0 1.341 23 4.0 2.124 27 5.0 3.074 19 3.5 1.515 23 4.5 2.326 28 1.0 0.755 19 4.0 1.677 24 1.0 0.643 28 1.5 1.11119 4.5 1.821 24 1.5 0.943 28 2.0 1.45320 1.0 0.531 24 2.0 1.230 28 2.5 1.782 20 1.5 0.775 24 2.5 1.502 28 3.0 2.096 20 2.0 1.006 24 3.0 1.761 28 3.5 2.395 20 2.5 1.223 24 3.5 2.005 28 4.0 2.683 20 3.0 1.425 24 4.0 2.236 28 4.5 2.955 20 3.5 1.605 24 4.5 2.453 28 5.0 3.214 20 4.0 1.778 24 5.0 2.655 30 1.0 0.810 20 4.5 1.949 25 1.5 0.983 30 1.5 1.19520 5.0 2.096 25 2.0 1.286 30 2.0 1.56521 1.0 0.559 25 2.5 1.572 30 2.5 1.922 21 1.5 0.817 25 3.0 1.844 30 3.0 2.264外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)21 2.0 1.062 25 3.5 2.102 30 3.5 2.592 21 2.5 1.291 25 4.0 2.348 30 4.0 2.906 21 3.0 1.509 25 4.5 2.578 30 4.5 3.206 21 3.5 1.703 25 5.0 2.795 30 5.0 3.493 21 4.0 1.901 26 1.0 0.699 (31) 1.0 0.8385 21 4.5 2.075 26 1.5 1.027 (31) 1.5 1.236 (31) 2.0 1.621 36 2.5 2.340 44 4.0 4.472 (31) 2.5 1.99 36 3.0 2.767 44 4.5 4.968 (31) 3.0 2.347 36 3.5 3.18 44 5.0 5.450 (31) 3.5 2.696 36 4.0 3.577 44 6.0 6.373 (31) 4.0 3.019 36 4.5 3.961 45 1.0 1.230 (31) 4.5 3.332 36 5.0 4.331 45 1.5 1.823(31) 5.0 3.634 38 1.0 1.034 45 2.0 2.40332 1.0 0.866 38 1.5 1.530 45 2.5 2.969 32 1.5 1.278 38 2.5 2.480 45 3.0 3.521 32 2.0 1.677 38 3.0 2.934 45 3.5 4.059 32 2.5 2.050 38 3.5 3.375 45 4.0 4.584 32 3.0 2.431 38 4.0 3.800 45 4.5 5.094 32 3.5 2.790 38 4.5 4.213 45 5.0 5.589外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)32 4.0 3.130 38 5.0 4.612 45 6.0 6.540 32 4.5 3.458 40 1.0 1.090 48 1.5 1.949 32 5.0 3.773 40 1.5 1.614 48 2.0 2.571 34 1.0 3.922 40 2.0 2.124 48 2.5 3.180 34 1.5 1.362 40 2.5 2.620 48 3.0 3.772 34 2.0 1.788 40 3.0 3.102 48 3.5 4.358 34 2.5 2.201 40 3.5 3.57 48 4.0 4.918 34 3.0 2.599 40 4.0 4.025 48 4.5 5.471 34 3.5 2.98 40 4.5 4.464 48 5.0 6.008 34 4.0 3.354 40 5.0 4.890 48 6.0 7.04334 4.5 3.710 42 1.0 1.146 50 1.0 1.36934 5.0 4.052 42 1.5 1.693 50 1.5 2.03335 1.0 0.950 42 2.0 2.236 50 2.0 2.683 35 1.5 1.404 42 2.5 2.760 50 2.5 3.318 35 2.5 2.270 42 3.0 3.270 50 3.0 3.940 35 3.0 2.683 42 3.5 3.765 50 3.5 4.559 35 3.5 3.08 42 4.0 4.248 50 4.0 5.142 35 4.0 3.465 42 4.5 4.716 50 4.5 5.723 35 4.5 3.835 42 5.0 5.171 50 5.0外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)35 5.0 4.192 44 2.0 2.347 50 6.0 7.37936 1.0 0.978 44 2.5 2.904 (51) 1.5 2.075 36 1.5 1.445 44 3.0 3.438 (51) 2.5 3.388 36 2.0 1.900 44 3.5 3.962 (51) 3.0 4.024 (51) 3.5 4.647 60 3.0 4.778 70 4.0 7.377 (51) 4.0 5.255 60 3.5 5.526 70 4.5 8.238 (51) 4.5 5.848 60 4.0 6.259 70 5.0 9.082 (51) 5.0 6.429 60 4.5 6.980 70 6.0 10.733 (51) 6.0 7.547 60 5.0 7.685 75 1.5 3.081 (53) 1.5 2.159 60 6.0 9.056 75 2.0 4.080 (53) 2.0 2.850 (63) 1.5 2.578 75 2.5 5.765 (53) 2.5 3.529 (63) 2.0 3.410 75 3.0 6.036 (53) 3.0 4.193 (63) 2.5 4.228 75 3.5 6.994 (53) 3.5 4.842 (63) 3.0 5.031 75 4.0 7.936 (53) 4.0 5.478 (63) 3.5 5.821 75 4.5 8.867 (53) 4.5 6.100 (63) 4.0 6.596 75 5.0 9.780 (53) 5.0 6.708 (63) 4.5 7.328 75 6.0 11.571(53) 6.0 7.882 (63) 5.0 8.106 (76) 3.0 6.120(54) 2.0 3.906 (63) 6.0 9.559 (76) 3.5 7.092外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)(54) 2.5 3.599 65 2.0 3.521 (76) 4.0 8.050 (54) 3.0 4.276 65 2.5 4.366 (76) 4.5 8.993 (54) 3.5 4.940 65 3.0 5.199 (76) 5.0 9.922 (54) 4.0 5.590 65 3.5 6.015 (76) 6.0 11.739 (54) 4.5 6.226 65 4.0 6.820 80 1.5 3.290 (54) 5.0 6.848 65 4.5 7.609 80 2.0 4.359(54) 6.0 8.050 65 5.0 8.383 80 2.5 5.41455 1.0 1.499 65 6.0 9.894 80 3.0 6.456 55 1.5 2.243 68 2.0 3.689 80 3.5 7.484 55 2.0 2.962 68 2.5 4.577 80 4.0 8.498 55 2.5 3.668 68 3.0 5.450 80 4.5 9.496 55 3.0 4.359 68 3.5 6.410 80 5.0 10.48 55 3.5 5.038 68 4.0 7.154 80 6.0 12.410 55 4.0 5.702 68 4.5 7.986 85 1.5 3.500 55 4.5 6.351 68 5.0 8.804 85 2.0 4.639 55 5.0 6.986 68 6.0 10.399 85 2.5 5.863 55 6.0 8.217 70 1.5 2.871 85 3.5 7.971 60 1.0 1.649 70 2.0 3.800 85 4.0 9.054外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)60 1.5 2.452 70 2.5 4.716 85 4.5 10.12 60 2.0 3.242 70 3.0 5.617 85 5.0 11.18 60 2.5 4.017 70 3.5 6.504 (86) 3.0 6.958 90 1.5 3.709 122 6.0 19.46 182 3.5 17.47 90 2.5 6.113 124 7.0 22.90 183 4.0 20.02 90 3.5 8.460 125 2.5 8.56 185 5.0 25.16 90 4.5 10.75 129 2.0 7.10 189 7.0 35.62 90 5.0 11.88 130 2.5 8.91 206 3.0 17.03 95 1.5 3.919 130 10.0 33.55 207 3.5 19.91 95 2.0 5.198 131 3.0 10.74 208 4.0 22.8195 2.5 6.462 132 3.5 12.57 210 5.0 28.6696 3.0 7.796 135 5.0 18.17 212 6.0 34.56 96 5.0 13.27 137 6.0 21.98 214 7.0 40.51100 1.5 4.129 139 7.0 25.87 231 3.0 19.12 100 2.0 5.477 144 2.0 7.94 232 3.5 22.36 100 2.5 6.811 145 2.5 9.96 233 4.0 25.61 100 3.0 8.132 145 10.0 37.75 235 5.0 32.15 100 3.5 9.438 146 3.0 11.99 239 7.0 45.41外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)外径(毫米)壁厚(毫米)理论重量(公斤/米)104 2.0 5.70 150 5.0 20.27 258 4.0 28.41 105 2.5 7.16 155 2.5 10.66 260 5.0 35.65 106 3.0 8.64 156 3.0 12.83 282 3.5 27.25 107 3.5 10.13 157 3.5 15.02 283 4.0 31.20 108 4.0 11.63 158 4.0 17.22 307 3.5 29.70 110 5.0 14.68 160 5.0 21.67 308 4.0 34.00 110 10.0 27.96 165 2.5 11.36 310 5.0 42.64 114 2.0 6.26 166 3.0 13.67 332 3.5 32.15 114 7.0 20.94 168 4.0 18.34 357 3.5 34.59 115 2.5 7.86 170 5.0 23.07 358 4.0 39.59 116 3.0 9.48 170 10.0 44.74 360 5.0 49.63 120 5.0 16.08 180 10.0 47.53 - - - 120 10.0 30.76 181 3.0 14.93 - - - 注：1、拉制铜管的长度1-6米，牌号与挤压铜管相同。

国家标准《铜及铜合金拉制管》（预审稿）编制说明一、项目来源现行的GB/T1527－2006《铜及铜合金拉制管》国家标准，2006年实施，距今已经6年多。

本标准修改采用EN12449：1999《铜及铜合金一般用途的无缝圆形管》进行修订，适用于所有一般用途铜管材。

随着科技的发展，有色金属加工业快速发展，对铜管材提出了更高、更新的发展，为适应国际市场的竞争需要，提高产品的竞争能力，使产品不断地打入国际市场，须及时修订现行标准国家。

根据国标委综合[2014]51号和有色标委[2014]29号《关于转发2014年第一批有色金属国家、行业标准制（修）订项目计划的通知》，其中序号50（项目编号“20140959-T-610”）《铜及铜合金拉制管》国家标准由中铝洛阳铜业有限公司、浙江海亮股份有限公司、金龙精密铜管集团股份有限公司、江苏萃隆精密铜管股份有限公司、江阴新华宏铜业有限公司、中色奥博特铜铝业有限公司、无锡隆达金属材料有限公司、青岛宏泰铜业有限公司、山东中佳新材料有限公司、山东亨圆铜业有限公司、上海飞驰铜铝材有限公司负责起草，完成年限为2017年。

二、工作概况和编制依据标准制订计划任务正式下达后，立即成立了标准编制组，并落实起草任务，确定标准的主要起草人，拟定该标准的工作计划。

具体分工为：中铝洛阳铜业有限公司总负责、市场和同行业信息收集、资料汇总及执笔；浙江海亮股份有限公司、金龙精密铜管集团股份有限公司、江苏萃隆精密铜管股份有限公司、江阴新华宏铜业有限公司、中色奥博特铜铝业有限公司、无锡隆达金属材料有限公司、青岛宏泰铜业有限公司、山东中佳新材料有限公司、山东亨圆铜业有限公司、上海飞驰铜铝材有限公司、上虞金鹰铜业有限公司、白银有色集团股份有限公司负责补充市场信息和标准数据的验证。

各企业分工明确，紧密合作，将共同完成标准的修订工作。

我国现用铜及铜合金拉制管国家标准1527－2006《铜及铜合金拉制管》，为大众化、一般用途的铜及铜合金拉制管用产品标准。

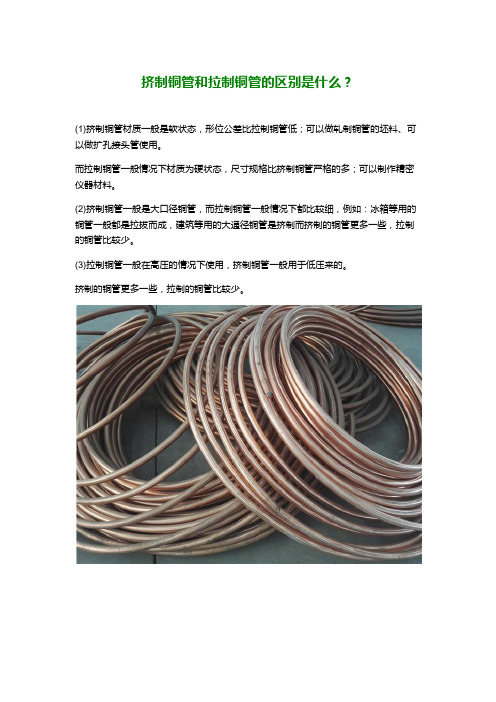

挤制铜管和拉制铜管的区别是什么？
(1)挤制铜管材质一般是软状态，形位公差比拉制铜管低；可以做轧制铜管的坯料、可以做扩孔接头管使用。

而拉制铜管一般情况下材质为硬状态，尺寸规格比挤制铜管严格的多；可以制作精密仪器材料。

(2)挤制铜管一般是大口径铜管，而拉制铜管一般情况下都比较细，例如：冰箱等用的铜管一般都是拉拔而成，建筑等用的大通径铜管是挤制而挤制的铜管更多一些，拉制的铜管比较少。

(3)拉制铜管一般在高压的情况下使用，挤制铜管一般用于低压来的。

挤制的铜管更多一些，拉制的铜管比较少。

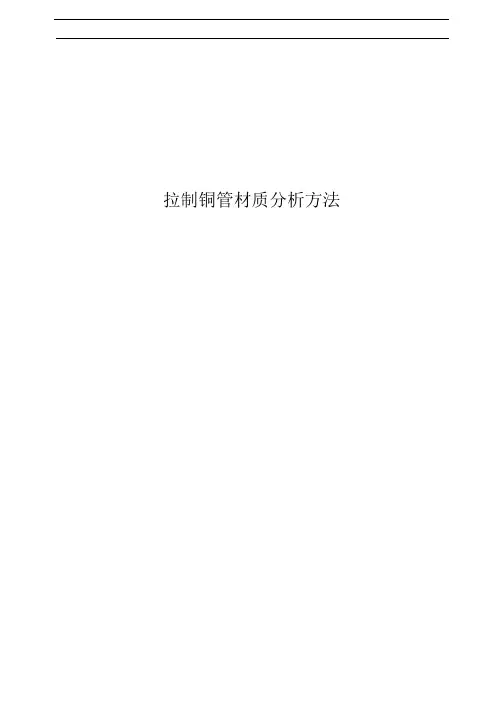

拉制铜管材质分析方法前言伴随着冰箱技术进步和检测深化，铜管化学成份的检测项目和要求也与日俱增，在充实了现代检测手段的基础上，本标准增加了光谱分析的内容。

本标准由冰箱公司标准化委员会提出。

本标准由计量检验部起草并解释。

本标准主要起草人：程家骏。

本标准首次发布实施日期为：1992年8月1日。

本标准1994年首次修订，主要修订人：。

本标准1996年12月第二次修订，主要修订人。

xx冰箱公司企业标准拉制铜管材质分析方法1 范围本标准规定了拉制铜管材质的分析方法和检测规则。

本标准适用于家用制冷电器制冷铜管。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

GB 5121.6-85 铜化学分析方法--碘化钾分光光度法测定铋量。

GB 1467-87 冶金产品化学分析方法标准的总则及一般规定。

GB 466-87 铜分类GB 2828-87 逐批检查计数抽样程序及抽样表。

QJ/KB 1620.017-96 ICP等离子体光谱分析通则3 技术条件化学成份应符合GB 466《铜分类》中二号铜规定。

4 分析方法4.1 铜的化学分析法按GB 5121.6 铜化学分析法、电解法测定铜量4.2 铋的化学分析法按GB 5121.6 铜化学分析方法碘化钾分光光度法测定铋量。

4.3 铅的化学分析法——二硫腙萃取光度法4.3.1 方法提要二硫腙HD在中性和碱性介质中与铅形成稳定的红色络合物，定量地被四氯化碳（PH8～10）、氯仿（PH8.5～ 11）和苯萃取，进行光度分析，络合物入max为冰箱公司520～530nm。

在pH9～11条件下加入氰化钾可使铜、锌、镉、银、汞、锰、钴、钯、金等元素掩蔽而分离，加入酒石酸盐、柠檬酸盐即可保留铅于溶液中，又可络合铁、锡、铝，以免在碱性溶液中产生沉淀，影响铅的萃取，此情况下的最佳萃取酸度在pH10.5～11.5之间。

黄铜材检验标准Q/HTL003-2009/07代替QB/S003-2007/10 1主题内容与适用范围本标准规定了黄铜管材、棒材和型材的技术要求、检验方法。

本标准适用于黄铜管材、棒材和型材。

2技术要求2．1黄铜拉制管材的技术要求除非在技术工程部提供的图文技术资料中有特殊要求，否则按GB/T16866-1997一般用途加工铜管尺寸及允许偏差执行（见表1）。

注：方管的外径系指为切圆直径或两平行面之间的距离。

2.1.1黄铜管材的长度尺寸按技术工程部提供的图文技术资料执行。

2.1.2黄铜管材的不圆度和壁厚的不均匀，不超出外径和壁厚的允许偏差。

2.1.3黄铜管材的不直度≤5mm/m。

2.1.4黄铜管材的化学成份符合GB/T5232-1985标准中相应牌号的规定，供货的每批产品需提供材质化验符合性报告。

2.1.5黄铜管材的力学性能符合GB/T1527-1997。

2.1.6黄铜管弯曲后的抗裂性。

黄铜管按规定的弯曲半径和角度弯曲后，弯位不允许裂纹。

2.2黄铜拉制棒材的技术要求除非在技术工程部提供的图文技术资料中有特殊要求，否则按GB/T4423-1992执行（见表2）注：方棒、六角棒直径系指为切圆直径或两平行面之间的距离。

2.2.1黄铜棒材的长度尺寸按技术工程部提供的图文技术资料执行。

2.2.2拉制黄铜棒材的弯曲度（见表3）2.2.3合性报告。

2.2.4黄铜棒材的力学性能符合GB/T4423-1992。

2.3挤制黄铜型材的技术要求除非在技术工程部提供的图文技术资料中有特殊要求，否则按表4执行(黄铜型材的开口尺寸除外)2.3.1挤制黄铜型材的长度尺寸按技术工程部提供的图文技术资料执行。

2.3.2挤制黄铜型材的弯曲度1.5mm/m。

2.3.3挤制黄铜型材的化学成份应符合GB/T5232相应的牌号规定。

供货的每批产品需提供材质化验符合性报告。

2.3.4挤制黄铜型材的力学性能符合国家相关标准规定。

3黄铜材表面质量要求黄铜管材、棒材和型材表面无破损、凹陷、沙孔、杂质等。

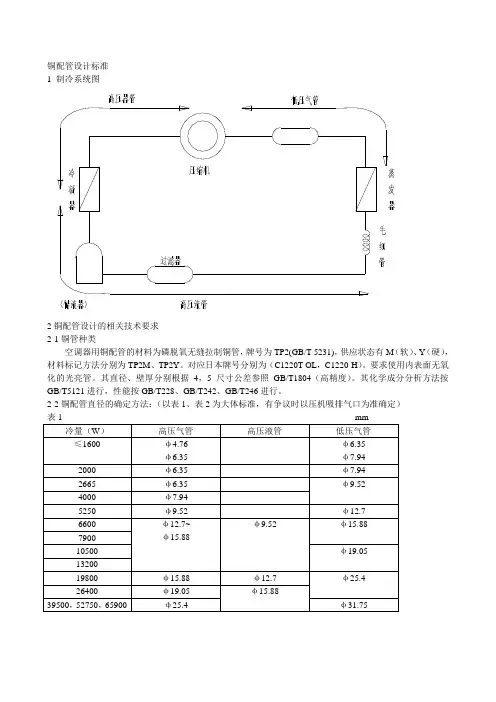

铜配管设计标准1 制冷系统图2铜配管设计的相关技术要求2-1铜管种类空调器用铜配管的材料为磷脱氧无缝拉制铜管，牌号为TP2(GB/T 5231)，供应状态有M（软）、Y（硬），材料标记方法分别为TP2M、TP2Y。

对应日本牌号分别为（C1220T-OL，C1220-H）。

要求使用内表面无氧化的光亮管。

其直径、壁厚分别根据4，5尺寸公差参照GB/T1804（高精度）。

其化学成分分析方法按GB/T5121进行，性能按GB/T228、GB/T242、GB/T246进行。

2-2铜配管直径的确定方法：（以表1、表2为大体标准，有争议时以压机吸排气口为准确定）表1 mm表2 131850以上机型注：对以下情况，对表1，2不考虑A，为了零部件的通用化，其管径有必要相一致时B，为了隔音、防振、改善性能等目的而作的特别设计C，室内机组的辅助配管D，为了减小制冷剂的封入量等以降低成本时2-3选材：见表3注:1）管材加工中不允许酸洗，可用三氯乙烯清洗2）TP2M、TP2Y均适用于翻边孔加工3）采用TP2Y材料翻边孔加工时，如必须进行弯曲，应对弯曲部位进行退火。

为此，应保证在下图中的尺寸以上。

2-4壁厚确定方法如图1，根据表4图1表42-5配管形状的确定方法2-5-1管的间隙1）依据表5注：（1）*部位，在开机停机时管子不应相碰（2）*部位，在经运输、跌落试验后也应满足（1）要求（3）在工程组装时，对保持间隙无特别规定的，应另作说明（4）专家的推荐值配管与静止零件之间的距离配管和配管：15㎜以上配管和静止零件：15㎜以上配管和动态零件的间隔配管和风扇等：25㎜以上2）对位置不固定，有可能与相邻部位触碰的管子，应采用加固材料使其固定，加固材料应符合有关标准要求。

3）用金属直接压住管子时，应避免金属件应力集中，此外应在金属件图纸上注明毛边、凸缝的方向4）铜管下方有铝管时，应考虑到防止铜管表面的冷凝水滴到铝管上，否则必须采取仿腐措施5）应考虑防止管表面的冷凝水滴到电器箱，电器部件等易引起危险的地方。
