《空调及制冷用无缝铜管》标准编制说明

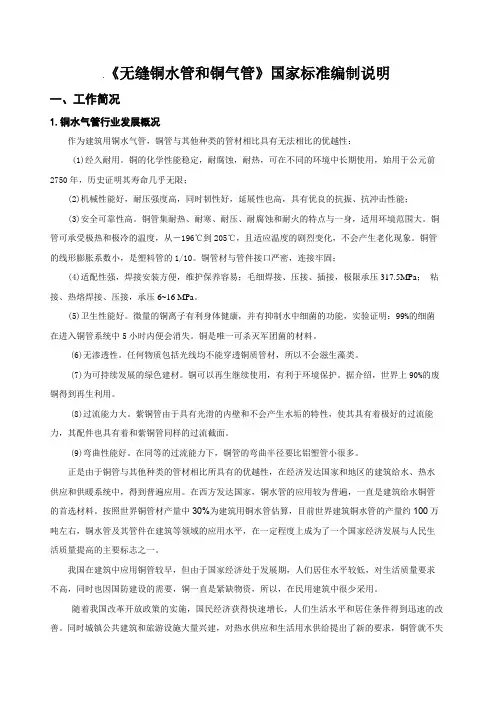

.《无缝铜水管和铜气管》国家标准编制说明一、工作简况1.铜水气管行业发展概况作为建筑用铜水气管，铜管与其他种类的管材相比具有无法相比的优越性：(1)经久耐用。

铜的化学性能稳定，耐腐蚀，耐热，可在不同的环境中长期使用，始用于公元前2750年，历史证明其寿命几乎无限；(2)机械性能好，耐压强度高，同时韧性好，延展性也高，具有优良的抗振、抗冲击性能；(3)安全可靠性高。

铜管集耐热、耐寒、耐压、耐腐蚀和耐火的特点与一身，适用环境范围大。

铜管可承受极热和极冷的温度，从－196℃到205℃，且适应温度的剧烈变化，不会产生老化现象。

铜管的线形膨胀系数小，是塑料管的1/10。

铜管材与管件接口严密，连接牢固；(4)适配性强，焊接安装方便，维护保养容易；毛细焊接、压接、插接，极限承压317.5MPa；粘接、热熔焊接、压接，承压6~16 MPa。

(5)卫生性能好。

微量的铜离子有利身体健康，并有抑制水中细菌的功能，实验证明：99%的细菌在进入铜管系统中5小时内便会消失。

铜是唯一可杀灭军团菌的材料。

(6)无渗透性。

任何物质包括光线均不能穿透铜质管材，所以不会滋生藻类。

(7)为可持续发展的绿色建材。

铜可以再生继续使用，有利于环境保护。

据介绍，世界上90%的废铜得到再生利用。

(8)过流能力大。

紫铜管由于具有光滑的内壁和不会产生水垢的特性，使其具有着极好的过流能力，其配件也具有着和紫铜管同样的过流截面。

(9)弯曲性能好。

在同等的过流能力下，铜管的弯曲半径要比铝塑管小很多。

正是由于铜管与其他种类的管材相比所具有的优越性，在经济发达国家和地区的建筑给水、热水供应和供暖系统中，得到普遍应用。

在西方发达国家，铜水管的应用较为普遍，一直是建筑给水铜管的首选材料。

按照世界铜管材产量中30%为建筑用铜水管估算，目前世界建筑铜水管的产量约100万吨左右，铜水管及其管件在建筑等领域的应用水平，在一定程度上成为了一个国家经济发展与人民生活质量提高的主要标志之一。

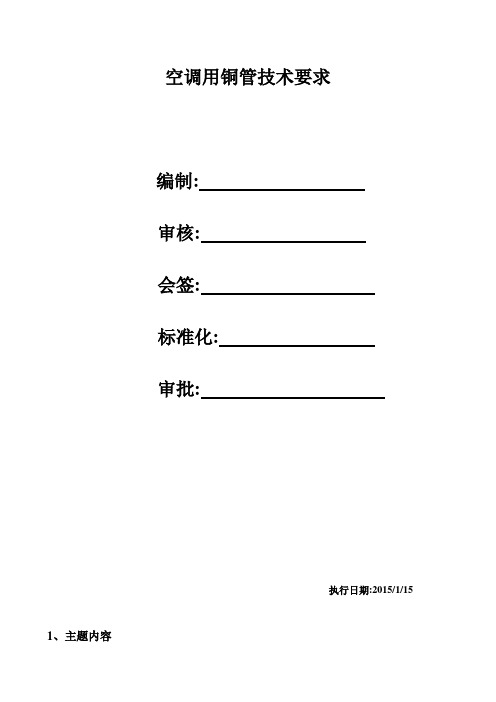

空调用铜管技术要求编制:审核:会签:标准化:审批:执行日期:2015/1/15 1、主题内容本标准规定了本公司空调器用内螺纹铜管的品种、技术要求、试验方法、检验规则和标志、包装、运输及贮存。

2、引用标准GB/T 5121-1996 铜及铜合金化学分析方法；GB/T 5231-1985 加工铜一化学成份和产品形状；GB/T 6397-1986 金属拉伸试验试样；GB/T 228-1987 金属拉伸试验方法；GB/T 242-1997 金属管、扩口试验方法；GB/T 244-1997 金属管弯曲试验方法JIS H3300-1997 铜和铜合金无缝铜管GB/T 246-1997 金属管压扁试验方法GB/T 8888-1988 重有色金属加工产品的包装、标志、运输和贮存。

GB/T 17791-1999 金属管清洁度试验方法；GB/T 5248-1998 铜及铜合金元缝管涡流探伤方法；3、术语下列术语和定义适用于本标准3.1圆度同一垂直面铜管最大外径与最小外径的差值。

3.2米克重每1m长度内螺纹铜管或者光管的质量。

单位:克每米(g/m)3.3清洁度铜管每平方米内表面积残留物质量。

单位: 克每平方米(g/㎡)3.4内螺纹铜管外表面光滑，内表面具有一定数量、一定规则螺纹的铜管。

3.5平均厚度指内螺纹铜管按称重法算出相应公称外径的无缝光管的壁厚值。

3.6圆度同一垂直面铜管最大外径与最小外径的差值(管材任一端面上测量的最大与最小直径之差) 4、产品分类与命名4.1产品分类热交换器用铜管的种类及牌号见表1。

表1 铜管的种类及牌号4.2产品型号命名如下： 4.2.1卷料内螺纹铜管标识示例1：内螺纹铜管，外经Φ9.52mm 、底壁厚0.27mm 、齿高0.16mm 、齿数70、螺旋角18度、供应形式（LWC ），牌号TP 2，铜管供应状态M ，执行标准GB1527。

标记为：内螺纹铜管 Φ9.52×0.27×LWC 0.16×70×18 TP 2M GB1527。

国家标准《空调与制冷设备用无缝铜管》（征求意见稿）编制说明一、项目来源现行的GB/T 17791－2007《空调与制冷设备用无缝铜管》国家标准，2007年实施，距今已经7年多。

本标准修改采用EN 12735-2：2010《空调与制冷用铜及铜合金无缝圆管第2部分：设备用管》，ASTM B 280-08《空调与制冷领域用无缝铜管》和日本JIS H 3300-2009《铜及铜合金无缝铜管》进行修订，适用于所有空调制冷设备用途的铜管材。

随着铜管生产技术和制冷技术的发展，有色金属加工业快速发展，对空调制冷用铜管材提出了更高、更新的发展，为适应国际和国内市场的竞争需要，持续提高产品的竞争能力，对现行国家标准进行修订。

根据《国家标准委关于下达<钢铁行业原料场能效评估导则>等135项国家标准制修订计划的通知》（国标委综合〔2015〕59号文件）和《关于转发2015年第二批有色金属国家、行业标准制（修）订项目计划的通知》（有色标委[2015]29号文件），其中项目编号“20152277-T-610”《空调与制冷设备用无缝铜管》国家标准由金龙精密铜管集团股份有限公司、浙江海亮股份有限公司、中色奥博特铜铝业有限公司、青岛宏泰铜业有限公司、山东亨圆铜业有限公司、江西铜业股份有限公司等负责起草，完成年限为2016年9月。

二、工作概况和编制依据标准制订计划任务正式下达后，立即成立了标准编制组，并落实起草任务，确定标准的主要起草人，拟定该标准的工作计划。

具体分工为：金龙精密铜管集团股份有限公司总负责、市场和同行业信息收集、资料汇总及执笔；浙江海亮股份有限公司、中色奥博特铜铝业有限公司、青岛宏泰铜业有限公司、山东亨圆铜业有限公司、江西铜业股份有限公司负责补充市场信息和标准数据的验证。

各企业分工明确，紧密合作，将共同完成标准的修订工作。

我国现用空调与制冷用铜管国家标准GB/T 17791-2007《空调与制冷设备用无缝铜管》，为适用于家用空调、冰箱(冰柜)、中小型中央空调及制冷设备用无缝铜管的产品标准。

（送审稿）1. 工作简况现行标准是在1999年进行制订的，近几年我国铜加工产业发展迅速，新产品的开发以及原有产品的更新换代层出不穷，现有标准已不适应目前的生产状况，也不适宜用户的需求，并且随着中国加入世贸组织，为适应国际市场的竞争需要，提高产品的竞争能力，对现有标准的修订显得更加迫切。

根据金龙精密铜管集团股份有限责任公司的立项申请、国家标准化管理委员会批准，全国有色金属标准化技术委员会下达有色标委[2006]第13号文《2006～2008年有色金属国家标准修订计划项目表》，其中第17项（标准计划号-T-610）《空调与制冷用无缝铜管》由金龙精密铜管集团股份有限公司负责起草修订。

标准修订计划任务正式下达后，金龙集团成立了标准起草小组，并进行了任务落实，拟定该标准修订的工作计划、进度和要求。

经过标准编制组及有关人员的共同努力，通过对国内外现状及发展趋势的分析，并结合国内的实际情况，参照国外先进的标准，根据市场需求和客户的特殊要求对一些指标作了适当调整后，编制了本标准征求意见稿及其编制说明。

2007年1月在哈尔滨国家有色金属标委会对国家标准《空调及制冷用无缝铜管》组织了讨论，对其中的部分内容经过专家论证和试验验证后再次进行了整理，并形成送审稿。

2. 编制原则、主要技术指标确定的依据本标准参考ASTM B75M《无缝铜管》、ASTM B280《空调和制冷设备用无缝铜管》、ASTM B743《无缝铜盘管》、EN 12735《空调制冷用铜及铜合金无缝圆形管》和JIS H3300《铜及铜合金无缝管》进行制订，包括盘管和直管两部分内容，其主要技术指标参考ASTM B75M、ASTM B280、ASTM B743、EN 12735和JIS H3300标准。

3. 本标准与原标准的对比与原标准相比，本标准主要作了如下修改：术语删除平螺旋盘管。

平螺旋盘管俗称小散盘，一般为客户提供样品时所用包装形式，为非正式供货形式，此定义存在时，容易造成定义模糊，故建议删去。

《铜及铜合金无缝高翅片管》送审稿编制说明1、任务来源铜及铜合金无缝高翅片管是一种特种管材，是一种理想的热交换器用节能新材料，也是我国铜材产业中一项发展最快的新产品之一，主要满足能源、电力、机械、化工、海水淡化等对关键材料的需求。

主要有关联的产业是热工、暖通空调、化工等产业，这些产业中的热交换器基本上都要使用翅片管，以达到高效、节能、环保的热交换。

铜及铜合金无缝高翅片管因加大热交换面积，改善热传导性能，提高热交换效率，达到高效、节能、节材；翅片管换热器与普通光管换热器相比具有许多热性能和经济上的优点。

在合适的条件下,翅片管设备相对于光管设备可减少换热器尺寸30%～75%。

在目前化工企业加强科技进步的增容、高效技术改造过程中,应用翅片管可以解决管壳式换热器运行中的许多问题,新型翅片管换热器将会得到越来越广泛的研究和应用。

中国有色金属加工工业协会高效换热翅片管专业委员会在成立文告中提出：我国铜管加工材诸多品种中，绝大部分工艺技术均已成熟先进，生产规模已能够满足市场需求，而唯独高效换热翅片管的产业化技术及推广应用亟待予以扶持。

铜及铜合金高效换热翅片管产品在中国应用刚刚展开，目前全国用量约为5万吨/年，但发展空间很大。

这类管材主要用于各类加热器、换热器、制冷设备、化工工程、电站辅机、舰艇辅机冷却器等。

其中制冷空调业是高效热交换管最大的应用市场，发电和海水淡化用冷凝管表面改性将是最大的潜在市场。

可见，铜及铜合金高效换热翅片管产品在国内外市场需求潜力巨大，在国家节能环保政策引导下，热交换用铜及铜合金高翅片管市场需求将呈现旺盛。

浙江宏磊铜业股份有限公司提出制定《铜及铜合金无缝高翅片管》行业标准的立项申请，得到了中国有色金属标委会的批准，并下达了标准修订任务《铜及铜合金无缝高翅片管》计划编号2011-0928T-YS，标委会及时组织了铜及铜合金无缝高翅片管生产单位：浙江宏磊铜业股份有限公司、江苏翠隆铜业集团有限公司、江苏隆达铜业集团有限公司、金龙精密铜管集团股份有限公司四家单位负责起草制订。

CIS 77.150.30 H62 中华人民共和国有色行业标准 YS XX/X XXXX －XXXX XXXX-XX-XX 发布 XXXX-XX-XX 实施空调与制冷设备用无缝铝包铜管Seamless aluminum clad copper tube for air conditioner andrefrigeration equipmentYS/XXXX XXXX前言本标准是按照GB/T1.1-2009给出的规则起草的。

本标准中的技术要求参照GB/T 17791-2007《空调与制冷设备用无缝铜管》，并结合铝包铜管的实际情况而制定。

本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。

本标准负责起草单位：江苏兴荣高新科技股份有限公司。

本标准主要起草人：祁威、田福生、陆正良、曹海斌、熊云峰、陈国曙、王月彬、蒋仁荣。

YS/XXXX XXXX 空调与制冷设备用无缝铝包铜管1 范围本标准规定了无缝铝包铜管的产品分类、要求、试验方法、检验规则与标志、包装、运输和贮存及质量证明书和合同（或订货单）等内容。

本标准适用于非电解质为制冷剂的家用空调、中小型中央空调及制冷设备用无缝铝包铜管（以下简称无缝ACC管）。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T 228.1-2010金属材料拉伸试验第1部分：室温试验方法(ISO 6892-1:2009,MOD)GB/T 242 金属管扩口试验方法(ISO 8493:1998,IDT)GB/T 246 金属管压扁试验方法(ISO 8492:1998,IDT)GB/T 2828.1 计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划GB/T 3190 变形铝及铝合金化学成分GB/T 5121（所有部分）铜及铜合金化学分析方法GB/T 5126 铝及铝合金冷拉薄壁管材涡流探伤方法GB/T 5248 铜及铜合金无缝管涡流探伤方法GB/T 6394 金属平均晶粒度测定方法GB/T 8888 重有色金属加工产品的包装，标志，运输和贮存GB/T 17791 空调与制冷设备用无缝铜管GB/T 26303.1 铜及铜合金加工材外形尺寸检测方法第1部分：管材YS/T 482 铜及铜合金分析方法光电发射光谱法YS/T 668 铜及铜合金理化检测取样方法YS/T 815 铜及铜合金力学性能和工艺性能试样的制备方法3 术语和定义下列术语和定义适用于本标准。

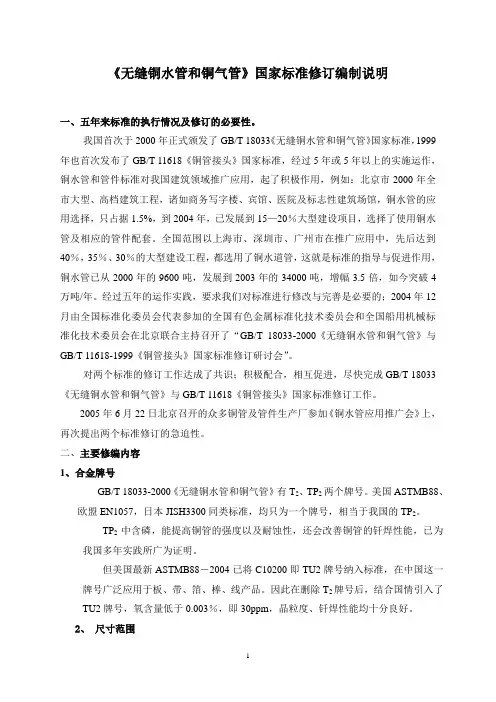

《无缝铜水管和铜气管》国家标准修订编制说明一、五年来标准的执行情况及修订的必要性。

我国首次于2000年正式颁发了GB/T 18033《无缝铜水管和铜气管》国家标准，1999年也首次发布了GB/T 11618《铜管接头》国家标准，经过5年或5年以上的实施运作，铜水管和管件标准对我国建筑领域推广应用，起了积极作用，例如：北京市2000年全市大型、高档建筑工程，诸如商务写字楼、宾馆、医院及标志性建筑场馆，铜水管的应用选择，只占据1.5%，到2004年，已发展到15—20％大型建设项目，选择了使用铜水管及相应的管件配套。

全国范围以上海市、深圳市、广州市在推广应用中，先后达到40％，35％、30％的大型建设工程，都选用了铜水道管，这就是标准的指导与促进作用，铜水管已从2000年的9600吨，发展到2003年的34000吨，增幅3.5倍，如今突破4万吨/年。

经过五年的运作实践，要求我们对标准进行修改与完善是必要的；2004年12月由全国标准化委员会代表参加的全国有色金属标准化技术委员会和全国船用机械标准化技术委员会在北京联合主持召开了“GB/T 18033-2000《无缝铜水管和铜气管》与GB/T 11618-1999《铜管接头》国家标准修订研讨会”。

对两个标准的修订工作达成了共识；积极配合，相互促进，尽快完成GB/T 18033《无缝铜水管和铜气管》与GB/T 11618《铜管接头》国家标准修订工作。

2005年6月22日北京召开的众多铜管及管件生产厂参加《铜水管应用推广会》上，再次提出两个标准修订的急迫性。

二、主要修编内容1、合金牌号GB/T 18033-2000《无缝铜水管和铜气管》有T2、TP2两个牌号。

美国ASTMB88、欧盟EN1057，日本JISH3300同类标准，均只为一个牌号，相当于我国的TP2。

TP2中含磷，能提高铜管的强度以及耐蚀性，还会改善铜管的钎焊性能，已为我国多年实践所广为证明。

但美国最新ASTMB88－2004已将C10200即TU2牌号纳入标准，在中国这一牌号广泛应用于板、带、箔、棒、线产品。

《空调器连接用保温铜管》行业标准（送审稿）编制说明1任务来源根据工信厅科[2018]31号及有色标委[2018]33号《关于转发2018年第一批有色金属行业、协会标准制（修）订项目计划的通知》，其中《空调器连接用保温铜管》（项目计划号为2018-0578T-YS），为修订计划，起草单位为浙江海亮股份有限公司、佛山市华鸿铜管有限公司、江西耐乐铜业有限公司、广东精艺金属股份有限公司、中色奥博特铜铝业有限公司、常熟中佳新材料有限公司、浙江省冶金产品质量检验站有限公司、青岛宏泰铜业有限公司、芜湖达锦新材料科技有限公司，完成年限2020年12月。

2工作简况2.1立项目的和意义根据联合国发布的报告，2017 年世界经济增速 3%，较 2016 年显著上升，是 2011 年以来增长最快的一年。

在供给侧改革及消费升级带动下，中国经济形势趋于好转，2017 年中国经济增速达 6.9%,好于预期。

2015 年以来，消费升级和产品升级换代带动了空调需求，同时，连续一年多房地产市场的火热及其带来的延续效应刺激了国内空调市场高速增长。

根据产业在线数据：2017 年中国家用空调产量 14350 万台，同比增长 28.7%；销售 14170 万台，同比增长 31%，其中内销 8875 万台，同比增长46.8%，出口 5295 万台，同比增长 11%。

根据行业报告，长期来看，空调市场仍有大幅提升空间。

外销方面，全球经济复苏为空调市场增长提供了持续动力，“一带一路”战略为中国企业“走出去”创造了绝佳契机。

随着国内外空调市场的快速发展，对空调连接用保温铜管的需求量也随之增大，仅浙江海亮股份有限公司月销量500多吨，且不断增长，YS/T 670-2008《空调器连接用保温铜管》的实施也是十分必要的。

YS/T 670-2008《空调器连接用保温铜管》于2007年编制，2008年出版，至今已有十余年的时间跨度，其中对铜管材及保温材料的要求已发生了较大的变化，标准中规定的牌号和各项技术要求与目前市场需求不相适应，不能满足当今客户和生产企业的使用要求，急需修订，提高标准水平和适用性，通过修订本标准，有利于提升空调器连接用保温铜管的产品质量，满足和稳定应用市场的高要求，增强竞争力，使产品不断地打入国际市场，有助于有色金属产业转型升级，化解铜加工产能过剩。

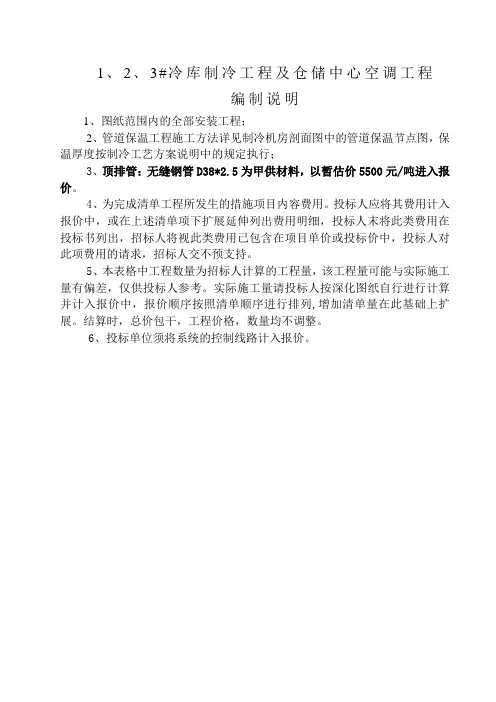

1、2、3#冷库制冷工程及仓储中心空调工程
编制说明
1、图纸范围内的全部安装工程；
2、管道保温工程施工方法详见制冷机房剖面图中的管道保温节点图，保温厚度按制冷工艺方案说明中的规定执行；
3、顶排管：无缝钢管D38*2.5为甲供材料，以暂估价5500元/吨进入报价。

4、为完成清单工程所发生的措施项目内容费用。

投标人应将其费用计入报价中，或在上述清单项下扩展延伸列出费用明细，投标人末将此类费用在投标书列出，招标人将视此类费用已包含在项目单价或投标价中，投标人对此项费用的请求，招标人交不预支持。

5、本表格中工程数量为招标人计算的工程量，该工程量可能与实际施工量有偏差，仅供投标人参考。

实际施工量请投标人按深化图纸自行进行计算并计入报价中，报价顺序按照清单顺序进行排列,增加清单量在此基础上扩展。

结算时，总价包干，工程价格，数量均不调整。

6、投标单位须将系统的控制线路计入报价。
