陶瓷喷墨打印介绍

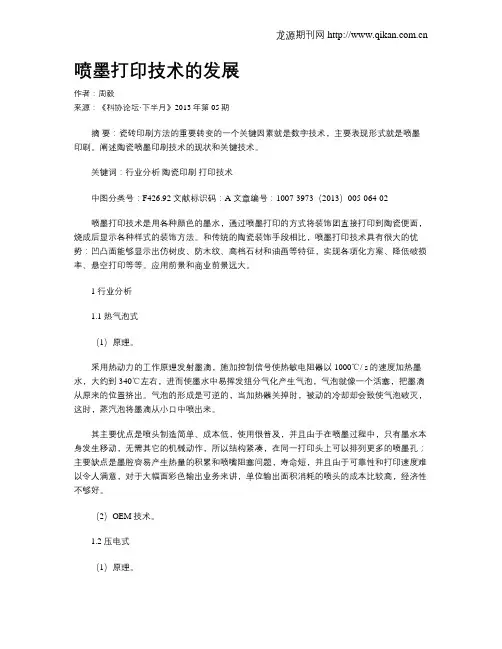

喷墨打印技术的发展作者：周毅来源：《科协论坛·下半月》2013年第05期摘要：瓷砖印刷方法的重要转变的一个关键因素就是数字技术，主要表现形式就是喷墨印刷。

阐述陶瓷喷墨印刷技术的现状和关键技术。

关键词：行业分析陶瓷印刷打印技术中图分类号：F426.92 文献标识码：A 文章编号：1007-3973（2013）005-064-02喷墨打印技术是用各种颜色的墨水，通过喷墨打印的方式将装饰团直接打印到陶瓷便面，烧成后显示各种样式的装饰方法。

和传统的陶瓷装饰手段相比，喷墨打印技术具有很大的优势：凹凸面能够显示出仿树皮、防木纹、高档石材和油画等特征，实现各项化方案、降低破损率、悬空打印等等。

应用前景和商业前景远大。

1 行业分析1.1 热气泡式（1）原理。

采用热动力的工作原理发射墨滴，施加控制信号使热敏电阻器以1000℃/ s的速度加热墨水，大约到340℃左右，进而使墨水中易挥发组分气化产生气泡，气泡就像一个活塞，把墨滴从原来的位置挤出。

气泡的形成是可逆的，当加热器关掉时，被动的冷却却会致使气泡破灭，这时，蒸汽泡将墨滴从小口中喷出来。

其主要优点是喷头制造简单、成本低，使用很普及，并且由于在喷墨过程中，只有墨水本身发生移动，无需其它的机械动作，所以结构紧凑，在同一打印头上可以排列更多的喷墨孔；主要缺点是墨腔容易产生热量的积累和喷嘴阻塞问题，寿命短，并且由于可靠性和打印速度难以令人满意，对于大幅面彩色输出业务来讲，单位输出面积消耗的喷头的成本比较高，经济性不够好。

（2）OEM技术。

1.2 压电式（1）原理。

根据逆压电效应，压电陶瓷膜片在垂直于其表面的电场作用下且外加的信号恰好在压电陶瓷片的谐振点上，那么电能将最大限度转化为机械能，会发生膨胀。

按照压电陶瓷的变形模式，压电喷墨技术可分为四种主要类型，压式（squeeze）、弯曲式（bend）、推式（push）和剪式（shear）。

压电式能够有效控制墨滴，很容易就能够实现对1440dpi的高精度打印工作，并且不需要加热就能够进行微电压喷射，避免了墨水在受热条件下产生化学变化而变质，大大降低了设备对墨水质量的要求。

表面张力、粘度在陶瓷喷墨中起的作用、原理及解决方案陶瓷装饰用喷墨打印墨水是通过喷墨打印的方式施在待装饰陶瓷制品上，经过800 ℃以上烧制后起装饰作用的液态物料。

陶瓷墨水分类，按结构分，可以分为水基型和有机溶剂型陶瓷墨水。

按颜色分，可以分为黄、粉红、红棕、蓝、黑等颜色。

陶瓷墨水有三方面的要求，第一，满足喷墨打印的要求：粘度、表面张力、粒度分布等;第二，满足高温烧成显色：色差;第三，其他参数：pH值、固含量、稳定性等。

本文主要分析表面张力、粘度在陶瓷喷墨中起的作用。

在陶瓷喷墨打印过程中，影响墨水最终打印效果有两个状态：墨水飞出喷头瞬间的形状和墨水在底釉上的铺展。

当墨水飞出喷头时，若表面张力过大，容易出现墨滴拖尾的现象，造成拉线问题；若表面张力过小，墨水喷出时容易扩散，在空中分离，易产生卫星状墨滴，会使图案的清晰度和层次感降低，并随着时间的迁移，在喷嘴膜形成墨滴，造成挂墨。

如下图，蓝色曲线为出现挂墨墨水（黄色）的动态表面张力曲线，红色曲线为意达加墨水（黄色），可以很清晰的看出蓝色曲线的20ms-80ms之间的动态表面张力值低于意达加墨水。

当墨水与底釉接触时，会在极短时间内形成液-固界面，短时间内迁移至此液-固界面上的表面活性剂分子数量决定了最终的润湿效果。

迁移到界面的表面活性剂分子数量越多，即反映出来的此时刻动态表面张力越小，最终的润湿效果越好；反之润湿效果越差。

因此，墨水能否快速地润湿渗透底釉取决于墨水在此时间内的动态表面张力值。

此过程也解释了许多厂家普遍反映的传统的静态表面张力值不准确的原因。

墨水在底釉上的铺展分为单层印刷与多层印刷。

单层印刷时，因没有后续的墨水叠色，故只需考虑墨水在底釉上润湿效果，润湿时间要求并不严格，其准静态表面张力值在18-30mN/m(40℃)。

叠色印刷时，不同色的叠印间隔时间很短，为了不影响后面的叠印效果，第一层（通常为青色）墨水要求必须在极短时间内干燥并润湿底釉，因此，青色墨水的20ms~80ms内的动态表面张力需足够低。

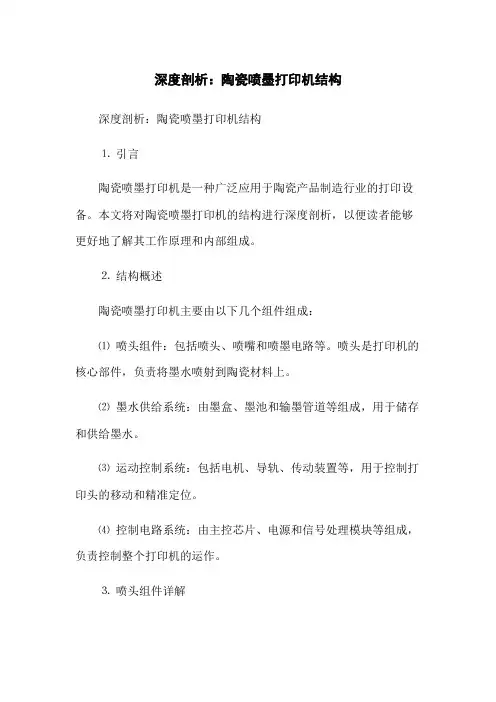

深度剖析：陶瓷喷墨打印机结构深度剖析：陶瓷喷墨打印机结构⒈引言陶瓷喷墨打印机是一种广泛应用于陶瓷产品制造行业的打印设备。

本文将对陶瓷喷墨打印机的结构进行深度剖析，以便读者能够更好地了解其工作原理和内部组成。

⒉结构概述陶瓷喷墨打印机主要由以下几个组件组成：⑴喷头组件：包括喷头、喷嘴和喷墨电路等。

喷头是打印机的核心部件，负责将墨水喷射到陶瓷材料上。

⑵墨水供给系统：由墨盒、墨池和输墨管道等组成，用于储存和供给墨水。

⑶运动控制系统：包括电机、导轨、传动装置等，用于控制打印头的移动和精准定位。

⑷控制电路系统：由主控芯片、电源和信号处理模块等组成，负责控制整个打印机的运作。

⒊喷头组件详解⑴喷头结构：喷头通常由多个喷嘴排列成一排，墨水从喷嘴喷出。

喷嘴的数量决定了打印机的分辨率和打印速度。

⑵喷墨电路：喷墨电路通过控制墨水的喷射和停止，实现图案的打印。

它包括墨水供给通路、电磁阀和电磁驱动器等。

⒋墨水供给系统详解⑴墨盒：墨盒是储存墨水的容器，通常由可更换的墨盒构成。

墨盒的质量和设计直接影响打印质量。

⑵墨池：墨池用于暂时储存墨水，并通过输墨管道向喷头供给墨水。

⑶输墨管道：输墨管道连接墨池和喷头，将墨水从墨池输送到喷头。

输墨管道的材质选择和内部结构设计对墨水供给效果有影响。

⒌运动控制系统详解⑴电机：打印机使用步进电机或伺服电机来控制打印头的移动。

电机的类型和参数会影响打印机的定位精度和速度。

⑵导轨：导轨用于支撑和引导打印头的移动，通常采用线性导轨或滑轨。

导轨的质量和平整度对打印头的运动精度有影响。

⑶传动装置：传动装置通过传动带、丝杆、齿轮等将电机的旋转转换为打印头的线性移动。

传动装置的精度和可靠性会影响打印机的整体性能。

⒍控制电路系统详解⑴主控芯片：主控芯片是打印机的大脑，主要负责处理打印机的指令和数据，控制打印过程的各个环节。

⑵电源：电源为打印机提供工作所需的电能。

⑶信号处理模块：信号处理模块用于接收并处理打印机的输入信号，如打印指令、打印数据和传感器信号等。

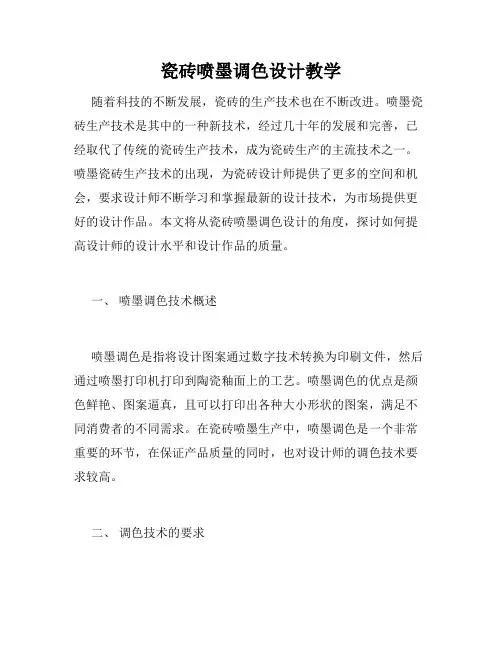

瓷砖喷墨调色设计教学随着科技的不断发展，瓷砖的生产技术也在不断改进。

喷墨瓷砖生产技术是其中的一种新技术，经过几十年的发展和完善，已经取代了传统的瓷砖生产技术，成为瓷砖生产的主流技术之一。

喷墨瓷砖生产技术的出现，为瓷砖设计师提供了更多的空间和机会，要求设计师不断学习和掌握最新的设计技术，为市场提供更好的设计作品。

本文将从瓷砖喷墨调色设计的角度，探讨如何提高设计师的设计水平和设计作品的质量。

一、喷墨调色技术概述喷墨调色是指将设计图案通过数字技术转换为印刷文件，然后通过喷墨打印机打印到陶瓷釉面上的工艺。

喷墨调色的优点是颜色鲜艳、图案逼真，且可以打印出各种大小形状的图案，满足不同消费者的不同需求。

在瓷砖喷墨生产中，喷墨调色是一个非常重要的环节，在保证产品质量的同时，也对设计师的调色技术要求较高。

二、调色技术的要求1. 色彩的准确性调色技术要求色相准确、饱和、色调适中。

设计师需要熟悉色彩搭配、颜色搭配规则，了解不同颜色组合的效果，才能调出符合产品需求和市场需求的颜色。

2. 技法的熟练度调色技术除了纯色调和，还需要熟练掌握渐变调色、亮度对比等技法，灵活应用调色技术，使设计作品更具有美感和表现力。

3. 色彩稳定性喷墨调色的颜色会受到温度、湿度等因素的影响，因此需要调色师进行常规的颜色测试，确保颜色的稳定性和一致性，对于不稳定的颜色，需要进行调整。

三、调色技术的优化在生产过程中，可以通过优化调色技术，提高色彩的准确性和一致性。

1. 建立完善的颜色库针对市场上流行的颜色和产品需求，建立一套专门的颜色库，方便调色师进行参考和选择，提高调色效率和准确性。

2. 采用计算机辅助调色技术采用计算机辅助调色技术，可以通过计算机软件模拟出不同颜色的组合效果，大大提高调色师的调色效率和质量，缩短调色时间。

3. 引入自动化设备在生产过程中，引入一些自动化设备，如电子秤、喷涂机等，可以将人工干预降到最小，提高颜色的准确度和一致性，同时也提高了生产效率。

泰威陶瓷喷墨机说明书摘要：1.泰威陶瓷喷墨机的概述2.泰威陶瓷喷墨机的主要特点3.泰威陶瓷喷墨机的安装与使用4.泰威陶瓷喷墨机的维护与保养5.泰威陶瓷喷墨机的安全注意事项6.泰威陶瓷喷墨机的故障处理与售后服务正文：一、泰威陶瓷喷墨机的概述泰威陶瓷喷墨机是一款专业的陶瓷印刷设备，具有高精度、高效率、高稳定性的特点，广泛应用于陶瓷、瓷砖、卫浴等装饰材料的印刷。

该设备集先进技术于一身，将数字印刷技术与陶瓷工艺相结合，为用户提供了一种全新的印刷解决方案。

二、泰威陶瓷喷墨机的主要特点1.高精度打印：泰威陶瓷喷墨机采用高品质打印头，确保打印精度高达1440dpi，让画面更加细腻、清晰。

2.环保无污染：采用环保墨水，打印过程无污染，符合我国绿色环保要求。

3.高效生产：泰威陶瓷喷墨机支持连续打印，提高生产效率。

4.广泛的应用领域：泰威陶瓷喷墨机适用于各种陶瓷、瓷砖、卫浴等装饰材料的印刷。

三、泰威陶瓷喷墨机的安装与使用1.安装：根据设备说明书进行安装，确保设备水平、稳定。

2.使用：打开设备电源，连接电脑，安装驱动，运行打印软件，即可开始打印。

四、泰威陶瓷喷墨机的维护与保养1.定期清洁打印头，确保打印效果。

2.定期更换墨水，避免墨水堵塞。

3.设备长时间不使用时，需关闭电源，做好防潮、防尘工作。

五、泰威陶瓷喷墨机的安全注意事项1.设备运行时，请勿用手触摸打印头，以免受伤。

2.请勿在潮湿环境中使用设备，以免短路。

3.请勿使用非原装墨水，以免损坏设备。

六、泰威陶瓷喷墨机的故障处理与售后服务1.如遇设备故障，请及时联系售后服务人员。

2.售后服务人员将在接到故障报告后24 小时内给予回复。
