风机盘管的原理
风机盘管是一种通过风机将空气送入盘管内进行空气调节的设备。
其工作原理如下：
1. 风机启动: 当空调系统工作时，风机会启动，产生风流。
2. 空气进入盘管: 风机将室外空气吸入，通过过滤器去除杂质，然后将清洁的空气送入盘管。
3. 空气与盘管交换热量: 盘管内部通有冷热媒介(如水或制冷剂)，当冷媒流经盘管时，空气与盘管表面进行热量交换。
冷
媒吸收空气中的热量，使空气冷却，然后再由风机将冷却后的空气送出。
4. 空气调节: 经过热量交换后的空气温度得到调节，根据需要
可以是变冷或变热。
同时，盘管的设计也可以通过调整冷媒量来控制空气湿度。
5. 空气送回室内: 经过热量交换和温度调节后的空气重新被送
回室内，提供舒适的室内环境。
需要注意的是，在整个过程中，风机盘管通过合理的控制冷媒流量、供风温度和风速等参数，实现对空气的精确调节，以满足室内空调要求。

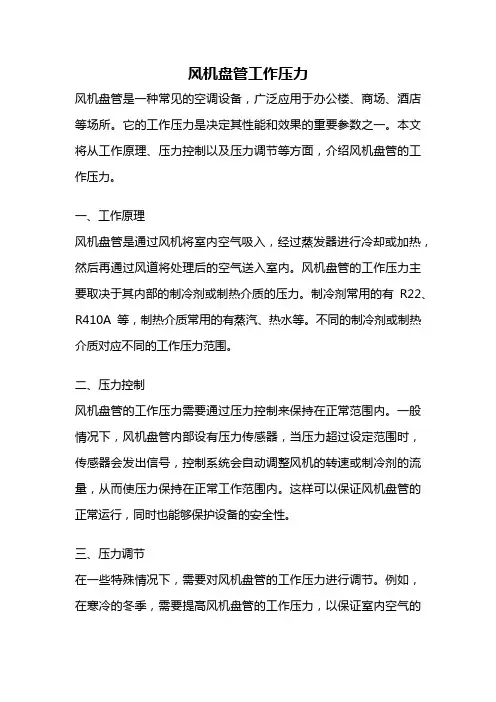

风机盘管工作压力风机盘管是一种常见的空调设备，广泛应用于办公楼、商场、酒店等场所。
它的工作压力是决定其性能和效果的重要参数之一。
本文将从工作原理、压力控制以及压力调节等方面，介绍风机盘管的工作压力。
一、工作原理风机盘管是通过风机将室内空气吸入，经过蒸发器进行冷却或加热，然后再通过风道将处理后的空气送入室内。
风机盘管的工作压力主要取决于其内部的制冷剂或制热介质的压力。
制冷剂常用的有R22、R410A等，制热介质常用的有蒸汽、热水等。
不同的制冷剂或制热介质对应不同的工作压力范围。
二、压力控制风机盘管的工作压力需要通过压力控制来保持在正常范围内。
一般情况下，风机盘管内部设有压力传感器，当压力超过设定范围时，传感器会发出信号，控制系统会自动调整风机的转速或制冷剂的流量，从而使压力保持在正常工作范围内。
这样可以保证风机盘管的正常运行，同时也能够保护设备的安全性。
三、压力调节在一些特殊情况下，需要对风机盘管的工作压力进行调节。
例如，在寒冷的冬季，需要提高风机盘管的工作压力，以保证室内空气的供暖效果。
而在炎热的夏季，需要降低风机盘管的工作压力，以提供更好的制冷效果。
这就需要通过调整风机盘管的控制系统，改变其工作压力。
一般来说，可以通过调整风机的转速、制冷剂的流量或使用不同的制冷剂来实现压力的调节。
四、工作压力的影响风机盘管的工作压力直接影响其性能和效果。
工作压力过高或过低都会导致风机盘管的运行不稳定，甚至无法正常工作。
如果工作压力过高，会增加设备的负荷，降低其工作寿命，甚至引发安全事故。
如果工作压力过低，会导致制冷或制热效果不佳，影响室内空气的舒适度。
因此，保持风机盘管的工作压力在正常范围内十分重要。
总结：风机盘管的工作压力是决定其性能和效果的重要参数之一。
通过压力控制和压力调节，可以保持风机盘管的工作压力在正常范围内。
工作压力的过高或过低都会影响设备的正常运行和效果。
因此，合理控制和调节风机盘管的工作压力对于其正常运行和提供舒适室内环境十分重要。

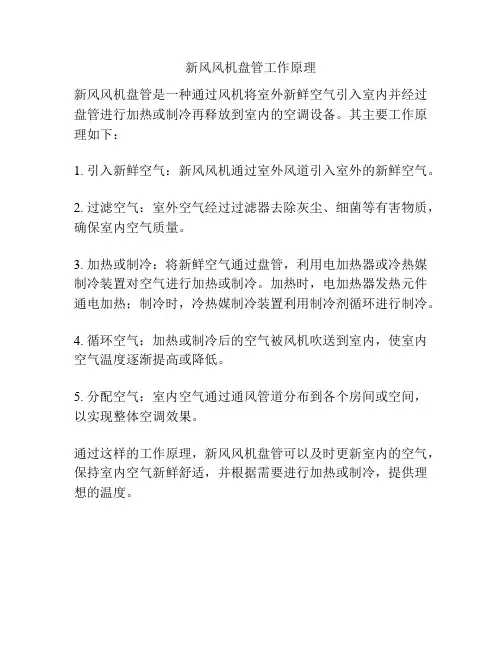

新风风机盘管工作原理
新风风机盘管是一种通过风机将室外新鲜空气引入室内并经过盘管进行加热或制冷再释放到室内的空调设备。
其主要工作原理如下：
1. 引入新鲜空气：新风风机通过室外风道引入室外的新鲜空气。
2. 过滤空气：室外空气经过过滤器去除灰尘、细菌等有害物质，确保室内空气质量。
3. 加热或制冷：将新鲜空气通过盘管，利用电加热器或冷热媒制冷装置对空气进行加热或制冷。
加热时，电加热器发热元件通电加热；制冷时，冷热媒制冷装置利用制冷剂循环进行制冷。
4. 循环空气：加热或制冷后的空气被风机吹送到室内，使室内空气温度逐渐提高或降低。
5. 分配空气：室内空气通过通风管道分布到各个房间或空间，以实现整体空调效果。
通过这样的工作原理，新风风机盘管可以及时更新室内的空气，保持室内空气新鲜舒适，并根据需要进行加热或制冷，提供理想的温度。
风机盘管的⼯作原理和检修⽅法风机盘管是中央空调中典型的末端产品，主要是利⽤风扇组件作⽤，使空⽓与盘管中的冷⽔或热⽔进⾏热交换，并将降温或升温后的空⽓输出。
风机盘管的封装形式有所不同，可以根据不同的需求选择不同的封装形式进⾏安装。
⽐较常见的有吊顶暗装风机盘管、吊顶明装风机盘管、⽴式暗装风机盘管、⽴式明装风机盘管以及卡式风机盘管等。
风机盘管还可以分为两管制与四管制。
两管制风机盘管是⽐较常见的中央空调末端设备，它在夏季可以流通冷⽔、冬季流通热⽔；⽽四管制风机盘管可以同时流通热⽔和冷⽔，使其可以根据需要分别对不同的房间进⾏制冷和制热，该类风机盘管多⽤于酒店等要求⾼的场所。
在风机盘管的上端⼀般会带有产品的标识，可以通过对标识的识读了解该风机盘管的相关参数信息。
1.风机盘管的结构风机盘管的形式虽然不同，但其内部的结构基本相同。
风机盘管是由出⽔⼝、进⽔⼝、排⽓阀、凝结⽔出⼝、积⽔盘、管道接⼝⽀架、接线盒、回风箱、过滤⽹、风扇组件、电加热器（可选）、盘管、出风⼝等构成。
风机盘管中的风扇组件是由电动机座、风扇⽀架、电动机、风扇叶轮以及涡壳等组成。
电动机控制涡壳中的风扇叶轮进⾏旋转，从⽽产⽣风。
2.风机盘管的⼯作原理下图所⽰为风机盘管的⼯作原理。
当风机盘管进⾏制冷时，由⼊⽔⼝进⼊冷⽔时，冷⽔会通过盘管进⾏循环，此时电动机接到起动信号带动风扇进⾏运转，使空⽓通过进风⼝进⼊与盘管中的冷⽔发⽣热交换，对空⽓进⾏降温，再由风扇将降温后的空⽓送出，使其对室内进⾏降温。
当空⽓与盘管进⾏热交换时，容易形成冷凝⽔，冷凝⽔进⼊积⽔盘，由凝结⽔出⼝排出。
当盘管中的冷⽔进⾏热交换后由出⽔⼝流出。
当风机盘管制热时，需要由⼊⽔⼝进⼊热⽔，使热⽔与室内空⽓进⾏热交换，输出热风，当盘管中的热⽔进⾏热交换后由出⽔⼝流出。
中央空调的机组负责统⼀制冷或制热，作为末端设备的风机盘管会安置于不同的房间。
不同房间对制冷（制热）温度的要求存在差异，温度调节的⽅法有很多，⽐较常见的有风量调节⽅式、⽔量调节⽅式。
fcu风机盘管工作原理FCU风机盘管（Fan Coil Unit, FCU）是一种用于室内空调系统的设备，它的工作原理是将冷热媒介通过风机吹送到室内，调节室内的温度和湿度。
FCU风机盘管主要由风机、冷热媒介管路和加热/制冷元件组成。
当需要制冷时，冷媒通过冷却塔或者冷水机组吸热后，流经风机盘管内的蒸发器管路。
蒸发器内冷媒的温度低于室内空气温度，通过风机的吹送，室内空气与蒸发器管路进行换热，从而降低室内空气的温度。
同时，蒸发器中的冷媒吸热蒸发，变成低温低压的气态冷媒，再被压缩机抽吸回到冷却塔或冷水机组进行冷却循环。
当需要供暖时，热媒介通过热水锅炉或热泵产生热量，流经风机盘管内的加热器管路。
加热器内的热媒介的温度高于室内空气温度，通过风机的吹送，室内空气与加热器管路进行换热，从而提高室内空气的温度。
同时，加热器中的热媒介冷却后返回热源进行再次加热循环。
FCU风机盘管的工作原理可以通过以下步骤来概括：1. 冷却循环：压缩机将低温低压的气态冷媒吸入，通过压缩提高冷媒的温度和压力，再通过冷凝器进行冷却释放热量，变成高温高压的液态冷媒。
在膨胀阀的作用下，液态冷媒进入蒸发器，吸收室内空气的热量，变成低温低压的气态冷媒，最后由压缩机再次吸入，形成循环。
2. 加热循环：热水锅炉或热泵产生热水或热媒介，通过加热器管路进入风机盘管，与室内空气进行换热，提高室内空气的温度，再将冷却后的热媒介返回热源进行再次加热循环。
FCU风机盘管的工作原理使其具有以下特点：1. 灵活性高：FCU风机盘管可以根据室内的温度需求调节冷热媒介的流量和温度，实现室内空调的灵活调节。
2. 空间占用少：FCU风机盘管可以集成在室内墙壁或天花板内，不占用室内空间。
3. 噪音低：FCU风机盘管的风机采用低噪音设计，确保室内空调系统的运行安静。
4. 能耗较低：FCU风机盘管可以根据室内空调需求进行局部控制，避免不必要的能耗浪费。
FCU风机盘管通过吹送冷热媒介，实现室内空气的温度和湿度调节。

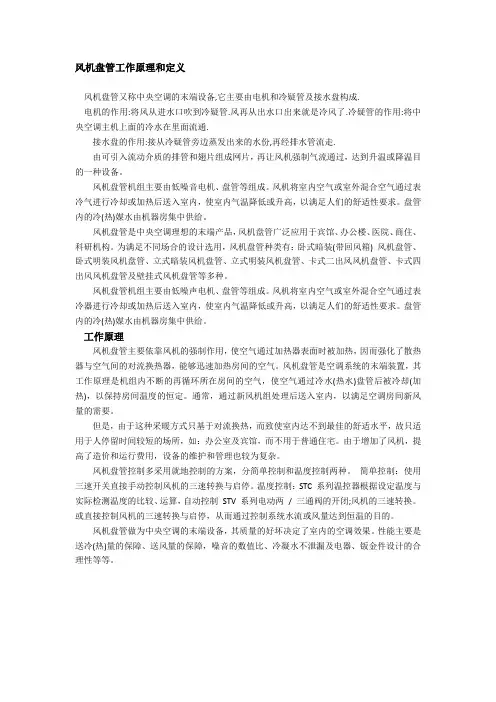

风机盘管工作原理和定义风机盘管又称中央空调的末端设备,它主要由电机和冷疑管及接水盘构成.电机的作用:将风从进水口吹到冷疑管.风再从出水口出来就是冷风了.冷疑管的作用:将中央空调主机上面的冷水在里面流通.接水盘的作用:接从冷疑管旁边蒸发出来的水份,再经排水管流走.由可引入流动介质的排管和翅片组成网片，再让风机强制气流通过，达到升温或降温目的一种设备。
风机盘管机组主要由低噪音电机、盘管等组成。
风机将室内空气或室外混合空气通过表冷气进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。
盘管内的冷(热)媒水由机器房集中供给。
风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。
为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。
风机盘管机组主要由低噪声电机、盘管等组成。
风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。
盘管内的冷(热)媒水由机器房集中供给。
工作原理风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。
通常，通过新风机组处理后送入室内，以满足空调房间新风量的需要。
但是，由于这种采暖方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。
由于增加了风机，提高了造价和运行费用，设备的维护和管理也较为复杂。
风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种。
简单控制：使用三速开关直接手动控制风机的三速转换与启停。
全面了解风机盘管(设计安装等)[分享]全面了解风机盘管发表于2017-1-5风机盘管的原理、形式风机盘管(FCU)、空调箱（AHU）、新风机（FAU）、常规送风、排风（SF/EF）、厨房送排风（KEF/KSF）、消防送排风（SEF/SPF）一、风机盘管工作原理。
二、风机盘管接线。
风机盘管系统组成部件：风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。
风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。
其工作原理是风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。
主要特点优点：体积小、效率高、噪音低、能耗低；机体结构精致，紧凑，坚固耐用，盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。
缺点由于这种方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。
由于增加了风机，需要增加风管，提高了造价和运行费用，设备的维护和管理也较为复杂。
工作原理：依靠风机的强制作用，使空气通过盘管，机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定，维持在一个你认为舒服的环境温度。
中央空调系统的典型制冷运行过程中央空调系统运行的过程实质上是热量转移的过程。
中央空调制冷时，典型的制冷时热量转移过程如下：⑴空调室内热空气经风机盘管中的冷水吸收，热量被转移到冷水中；⑵制冷机耗能做功，把冷水中的热量转移到冷却水中；⑶冷却水的热量经冷却塔喷淋、气化被转移到环境大气中。
空调在营造舒适小环境的同时，消耗大量能源和淡水，向大气排放的热量和CO2气体净化了环境。
中央空调系统制热运行过程中央空调系统运行的过程实质上是热量转移的过程。

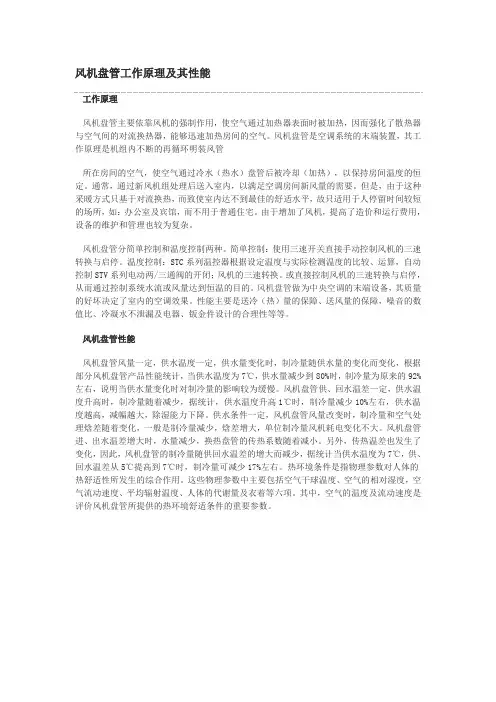

风机盘管工作原理及其性能工作原理风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环明装风管所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
通常，通过新风机组处理后送入室内，以满足空调房间新风量的需要。
但是，由于这种采暖方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。
由于增加了风机，提高了造价和运行费用，设备的维护和管理也较为复杂。
风机盘管分简单控制和温度控制两种。
简单控制：使用三速开关直接手动控制风机的三速转换与启停。
温度控制：STC系列温控器根据设定温度与实际检测温度的比较、运算，自动控制STV系列电动两/三通阀的开闭；风机的三速转换。
或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温的目的。
风机盘管做为中央空调的末端设备，其质量的好坏决定了室内的空调效果。
性能主要是送冷（热）量的保障、送风量的保障，噪音的数值比、冷凝水不泄漏及电器、钣金件设计的合理性等等。
风机盘管性能风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分风机盘管产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。
风机盘管供、回水温差一定，供水温度升高时，制冷量随着减少，据统计，供水温度升高1℃时，制冷量减少10%左右，供水温度越高，减幅越大，除湿能力下降。
供水条件一定，风机盘管风量改变时，制冷量和空气处理焓差随着变化，一般是制冷量减少，焓差增大，单位制冷量风机耗电变化不大。
风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。
另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。

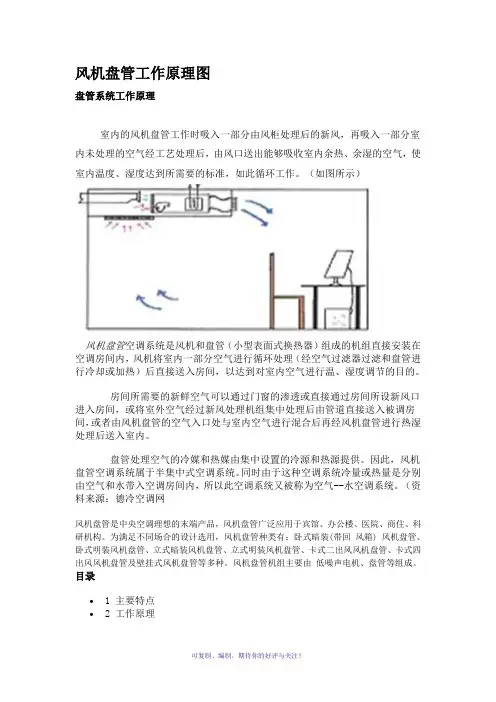

风机盘管工作原理图盘管系统工作原理室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经工艺处理后，由风口送出能够吸收室内余热、余湿的空气，使室内温度、湿度达到所需要的标准，如此循环工作。
（如图所示）风机盘管空调系统是风机和盘管（小型表面式换热器）组成的机组直接安装在空调房间内，风机将室内一部分空气进行循环处理（经空气过滤器过滤和盘管进行冷却或加热）后直接送入房间，以达到对室内空气进行温、湿度调节的目的。
房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间，或将室外空气经过新风处理机组集中处理后由管道直接送入被调房间，或者由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内。
盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供。
因此，风机盘管空调系统属于半集中式空调系统。
同时由于这种空调系统冷量或热量是分别由空气和水带入空调房间内，所以此空调系统又被称为空气--水空调系统。
（资料来源：德冷空调网风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。
为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。
风机盘管机组主要由低噪声电机、盘管等组成。
目录• 1 主要特点• 2 工作原理• 3 标准• 4 中国风机盘管的历史、现状和发展• 5 参考资料[1]风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。
为满足不同场合：风机盘管的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。
风机盘管机组主要由低噪声电机、盘管等组成。
盘管风机盘管风机：工作原理、应用及维护保养摘要：盘管风机是一种常见的通风设备，广泛应用于建筑物的空调系统中。
本文将介绍盘管风机的工作原理、应用领域以及维护保养方法，帮助读者更好地了解和使用盘管风机。
一、引言盘管风机是一种集风机、风管和冷热系统于一体的通风设备。
它通过风机的工作将空气吸入，并通过冷/热系统对空气进行处理，然后再由风管传送出来。
盘管风机广泛应用于办公室、商场、酒店等建筑物的空调系统中，为人们提供舒适的室内环境。
二、工作原理盘管风机的工作原理主要包括风机、冷/热水盘管和风管系统。
首先，风机通过负压效应将室外空气吸入，并通过过滤器进行过滤，防止灰尘和颗粒物进入后续的系统。
然后，空气进入盘管系统，在冷却/加热水的作用下，温度得到调节。
最后，调节后的空气经过风管系统送入室内，为室内提供所需的冷/热空气。
三、应用领域盘管风机广泛应用于各种建筑物的空调系统中。
具体包括：1. 商务办公室：盘管风机能够为大型办公楼提供稳定的室内环境，使员工在舒适的环境下工作。
2. 商场和超市：盘管风机能够为商场和超市提供宜人的购物环境，提高顾客满意度。
3. 酒店和宾馆：盘管风机能够为酒店和宾馆的客房提供恒温空调，提高客人的住宿体验。
4. 医院和学校：盘管风机能够为医院和学校提供清洁的空气，确保工作和学习环境的健康。
四、维护保养正确的维护保养是确保盘管风机正常运行和延长寿命的关键。
以下是一些常见的维护保养方法：1. 定期清洁过滤器：过滤器是阻止灰尘和颗粒物进入盘管风机系统的第一道防线。
定期清洁或更换过滤器能够保持空气的干净。
2. 清洁盘管系统：盘管系统中的冷/热水容易滋生细菌和污垢，应该定期进行清洗和消毒，确保空气的质量。
3. 检查电气设备：定期检查风机和其他电气设备的工作状况，确保其运行正常，避免因电气故障而造成的停机时间。
4. 注重细节：注意细节，例如检查和修复风管系统的漏洞和破损部分，保证空气的流动畅通。
五、结论盘管风机在建筑物的空调系统中扮演着重要的角色。
空调风机盘管工作原理
空调风机盘管的工作原理是通过循环流动的制冷剂来实现空气的冷却和加热。
制冷剂通过压缩机被压缩成高压气体，然后进入冷凝器，通过与外部空气的热交换，使得制冷剂变成高压冷凝液。
高压冷凝液经过膨胀阀的节流作用，降低压力，变成低温低压的湿汽。
湿润的低压制冷剂进入蒸发器，通过与室内空气的热交换，吸收空气的热量，使空气温度降低，冷凝剂变成饱和蒸汽。
空气中的热量被传递给制冷剂后，制冷剂再次被压缩机吸入，循环往复。
同时，风机将室内空气吹送到风机盘管上，促使热量与制冷剂进行更有效的热交换。
通过不断循环的制冷剂，空调风机盘管能够实现对室内空气的冷却或加热，以达到调节室温的目的。
【热泵讲堂】采暖制冷末端—风机盘管的工作原理风机盘管又称中央空调的末端设备,它主要由电机和冷疑管及接水盘构成.电机的作用:将风从进水口吹到冷疑管.风再从出水口出来就是冷风了.冷疑管的作用:将中央空调主机上面的冷水在里面流通.接水盘的作用:接从冷疑管旁边蒸发出来的水份,再经排水管流走.由可引入流动介质的排管和翅片组成网片，再让风机强制气流通过，达到升温或降温目的一种设备。
风机盘管机组主要由低噪声电机、盘管等组成。
风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。
盘管内的冷(热)媒水由机器房集中供给。
风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。
为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。
风机盘管机组主要由低噪声电机、盘管等组成。
风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。
盘管内的冷(热)媒水由机器房集中供给。
风机盘管的主要特点风机盘管机体结构精致，紧凑，坚固耐用，外型美观且高贵幽雅。
风机盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。
风机盘管体积小: 机体设计轻巧。
排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。
机组能安装于任何空间场所。
风机盘管效率高: 先进的胀管工艺,保证了换热器铜管和铝箔的紧密接触,传热性能好;风机盘管噪音低: 合理的风机与气流结构设计,优质的吸音保温材料,使机组噪音低于国家标准1-3dB(A);风机盘管能耗低: 风机与换热器合理匹配,三档可调风量,使风机用电最省。
风机盘管是中央空调选购中广泛使用的末端设备，规范的全称是中央空调风机盘管机组，可简单分类如下：中央空调风机盘管按照形式分为：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种;卧式风机盘管按照厚度可以分成：超薄型、普通型;卡式风机盘管按照有无冷凝水泵可以分成：普通型、豪华型;中央空调风机盘管根据机组静压大小可以分成：0Pa、12Pa、30Pa、50Pa、80Pa等，这里是指机外静压;中央空调风机盘管按照排管数量可以分成：两排管、三排管;还有两管制和四管制之分：两管制即普通风机盘管夏季走冷水制冷，冬季走热水制热;四管制风机盘管多用于一些比较豪华场所，可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖。
风机盘管方案1. 引言风机盘管是一种常见的空调系统，通常用于商业和办公建筑中。
它通过空气循环和水循环，提供冷暖风，实现空调调节和舒适环境。
本文将介绍风机盘管的基本原理、设计要点和适用场景，以帮助读者更好地了解和应用风机盘管系统。
2. 风机盘管的基本原理风机盘管系统由风机、盘管和控制系统组成。
其基本工作原理是通过风机将室内空气引入盘管内，经过冷却或加热处理后，再通过风机将处理后的空气送回室内。
盘管可以根据需要进行冷却或加热，使用水循环进行能量传递。
控制系统则负责监测和调节系统的温度、湿度和风速等参数，以实现舒适的室内环境。
3. 风机盘管的设计要点3.1. 风机选择在设计风机盘管系统时，需要选择适合空调负荷的风机。
风机的选型应考虑室内空间大小、风扇效率、噪音产生和废气排放等因素。
根据需要，可以选择离心风机、轴流风机或混流风机。
3.2. 盘管选择盘管是风机盘管系统中的关键组件。
根据需要，可以选择冷却盘管、加热盘管或冷暖两用盘管。
同时，需要考虑盘管的材质、换热效率和防腐蚀性能。
常见的盘管材料有铝合金、不锈钢和镀锌钢等。
3.3. 控制系统设计控制系统对风机盘管系统的运行和调节起着重要作用。
设计控制系统时，需要考虑温度、湿度、风速和空气质量等参数的监测和调节。
可以选用温度传感器、湿度传感器和CO2传感器等设备，并结合自动控制系统实现智能化的调节和运行。
3.4. 管道布局和维护在风机盘管系统的设计中，管道布局需要合理安排，以保证空气流动的顺畅和热量传递的高效性。
同时，需要对风机和盘管进行定期维护和清洁，以确保系统的正常运行和长寿命。
4. 风机盘管的适用场景风机盘管系统适用于各种商业和办公建筑场所，如写字楼、购物中心、酒店和会议中心等。
其优势在于灵活性强、节能高效、安装方便和成本较低。
同时，风机盘管系统还可作为中央空调系统或局部空调系统的部分解决方案。
5. 结论风机盘管是一种常用的空调系统，通过风机、盘管和控制系统的配合工作，实现了舒适的室内环境调节。
卡式风机盘管原理
卡式风机盘管是一种通过外接风机以及内部排水盘管实现室内空气调节的设备。
其工作原理如下：
1. 冷卡式风机盘管
冷卡式风机盘管主要用于制冷系统中。
制冷循环通过外部冷水进入内部排水盘管，冷水与盘管中的铜管壁接触，通过对铜管壁的热量传导，将盘管内部的空气冷却。
同时，风机通过吸入室内空气，经过过滤后将冷却后的空气吹出，达到室内温度调节的效果。
2. 热卡式风机盘管
热卡式风机盘管主要用于暖气系统中。
暖气循环通过外部的热水进入内部排水盘管，热水与盘管中的铜管壁接触，通过对铜管壁的热量传导，将盘管内部的空气加热。
同时，风机通过吸入室内空气，经过过滤后将加热后的空气吹出，达到室内温度调节的效果。
3. 除湿
卡式风机盘管在冷却或加热空气的过程中，还能起到除湿的作用。
当空气通过盘管时，盘管表面的温度会快速降低，使得空气中的水蒸气凝结成水滴，从而将湿度降低。
这种除湿效果可以提高室内的舒适度，并防止空气中过多水蒸气对室内设备和家居造成损害。
4. 控制系统
卡式风机盘管通常配备有相关的控制系统，能够根据室内空
调的需求自动调节水流量和风机转速，以及控制盘管表面的温度。
通过这些智能控制，可以实现室内温度的精确调节，提高能源利用效率。
总结而言，卡式风机盘管通过外接风机和内部排水盘管，以冷却或加热空气的方式，实现室内空气调节。
其除湿功能和智能控制系统进一步提高了其效果和能源利用效率。
风机盘管工作原理
风机盘管是中央空调的末端产品，主要由热交换器、水管、过滤器、风扇、接水盘、支架和排气阀等部件组成。
随着风机盘管技术的不断发展，其应用领域不断扩展，现在主要运用在仓库、办公室、医院、科研机构等一些场所。
下面小编就带领大家了解一下风机的工作原理，让大家对风机有一个初步的认识。
风机的主要工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
但风机是一个比较复杂的机组系统，仅仅一句话描述其工作原理显然不足以让大家详细了解，因此，小编下面就对风机系统更细分化的工作原理进行一个介绍。
一、风机盘管空调系统的工作原理
借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。
盘管使用的冷水或热水，由微博威海网库-风机交易集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送人各空调房间，以满足空调房间的卫生要求。
风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。
二、风机盘管系统工作原理
风机盘管主要由风机，换热盘管和机壳组成，按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排，换热盘管一般是采用铜管串铝翅片，微信fengjiadmin铜管外径为10～16mm，翅片厚度约0.15～0.2mm，间距2.0～3.0mm，风机一般采用双进风前弯形叶片离心风机，电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。
三、风机盘管控制系统工作原理
风机盘管控制系统多采用就地控制的方案，分简单控制和温度控制两种。
1、风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停。
2、风机盘管温度控制：使用温控器根据设定温度与实际检测温度的比较、运算，自动控制电动两/三通阀的开闭，风机的三速转换，或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温。
更多资讯请关注中国风机交易网。
