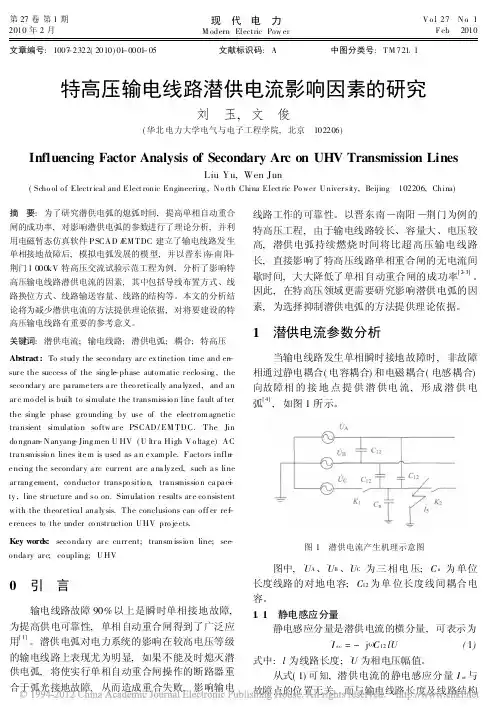

第27卷第1期2010年2月现 代 电 力M odern Electric Pow erV o l 27 N o 1F eb 2010文章编号:1007-2322(2010)01-0001-05 文献标识码:A 中图分类号:T M 721 1特高压输电线路潜供电流影响因素的研究刘 玉,文 俊(华北电力大学电气与电子工程学院,北京 102206)Influencing Factor Analysis of Secondary Arc on UHV Transmission LinesLiu Yu,Wen Jun(Scho ol o f Electr ical and Elect ronic Engineering ,N o rth China Elect ric Po wer U niver sity,Beijing 102206,China)摘 要:为了研究潜供电弧的熄弧时间,提高单相自动重合闸的成功率,对影响潜供电弧的参数进行了理论分析,并利用电磁暂态仿真软件PSCAD /EMTDC 建立了输电线路发生单相接地故障后,模拟电弧发展的模型,并以晋东南-南阳-荆门1000kV 特高压交流试验示范工程为例,分析了影响特高压输电线路潜供电流的因素,其中包括导线布置方式、线路换位方式、线路输送容量、线路的结构等。

本文的分析结论将为减少潜供电流的方法提供理论依据,对将要建设的特高压输电线路有重要的参考意义。

关键词:潜供电流;输电线路;潜供电弧;耦合;特高压Abstract:To study the secondary arc extinction time and en -sure the success of the single -phase automatic reclosing,the secondary arc parameters are theoretically analyzed,and an arc model is built to simulate the transmission line fault af ter the single phase grounding by use of the electrom agnetic transient simulation softw are PSCAD/EMTDC.The Jin dongnan -Nanyang -Jingmen U HV (U ltra High Voltage)AC transmission lines item is used as an example.Factors influ -encing the secondary arc current are analyzed,such as line arrangement,conductor transposition,transmission capac-i ty,line structure and so on.Simulation results are consistent with the theoretical analysis.The conclusions can off er ref -erences to the under construction UHV projects.Key words:secondary arc current;transm ission line;sec -ondary arc;coupling;UHV0 引 言输电线路故障90%以上是瞬时单相接地故障,为提高供电可靠性,单相自动重合闸得到了广泛应用[1]。

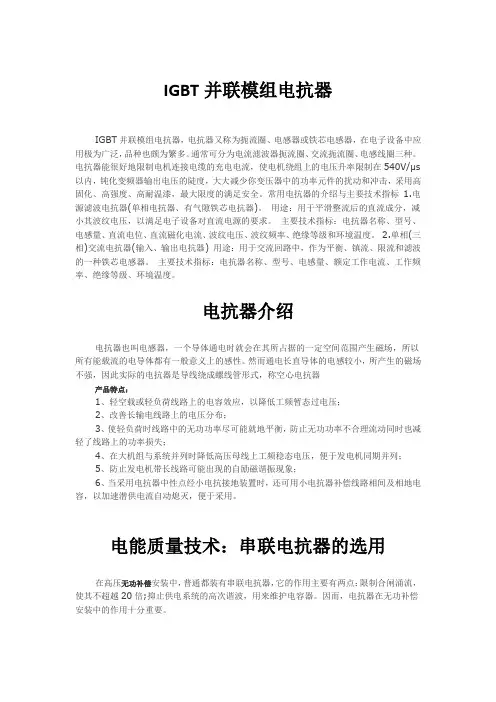

IGBT并联模组电抗器IGBT并联模组电抗器，电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也颇为繁多。

通常可分为电流滤波器扼流圈、交流扼流圈、电感线圈三种。

电抗器能很好地限制电机连接电缆的充电电流，使电机绕组上的电压升率限制在540V/μs 以内，钝化变频器输出电压的陡度，大大减少你变压器中的功率元件的扰动和冲击，采用高固化、高强度、高耐温漆，最大限度的满足安全。

常用电抗器的介绍与主要技术指标1.电源滤波电抗器(单相电抗器、有气隙铁芯电抗器)。

用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。

主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。

2.单相(三相)交流电抗器(输入、输出电抗器) 用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。

主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。

电抗器介绍电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器产品特点：1、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压；2、改善长输电线路上的电压分布；3、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失；4、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象；6、当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。

电能质量技术：串联电抗器的选用在高压无功补偿安装中，普通都装有串联电抗器，它的作用主要有两点：限制合闸涌流，使其不超越20倍;抑止供电系统的高次谐波，用来维护电容器。

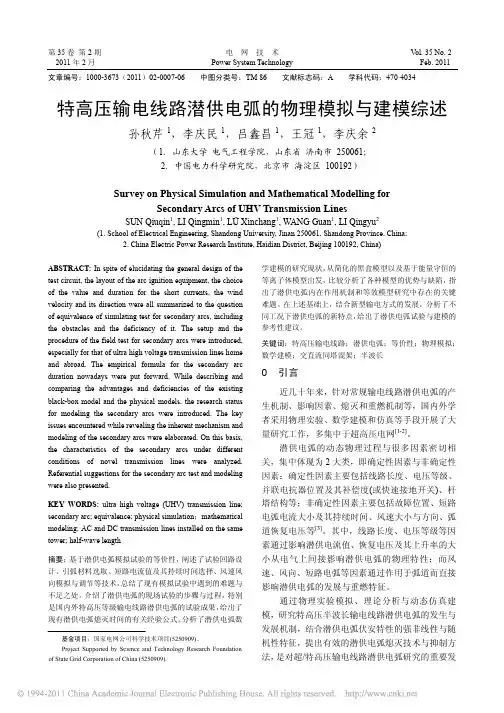

2011年2月Power System Technology Feb. 2011 文章编号：1000-3673（2011）02-0007-06 中图分类号：TM 86 文献标志码：A 学科代码：470·4034特高压输电线路潜供电弧的物理模拟与建模综述孙秋芹1，李庆民1，吕鑫昌1，王冠1，李庆余2（1．山东大学电气工程学院，山东省济南市 250061；2．中国电力科学研究院，北京市海淀区 100192）Survey on Physical Simulation and Mathematical Modelling forSecondary Arcs of UHV Transmission LinesSUN Qiuqin1, LI Qingmin1, LÜ Xinchang1, WANG Guan1, LI Qingyu2(1. School of Electrical Engineering, Shandong University, Jinan 250061, Shandong Province, China;2. China Electric Power Research Institute, Haidian District, Beijing 100192, China)ABSTRACT: In spite of elucidating the general design of the test circuit, the layout of the arc ignition equipment, the choice of the value and duration for the short currents, the wind velocity and its direction were all summarized to the question of equivalence of simulating test for secondary arcs, including the obstacles and the deficiency of it. The setup and the procedure of the field test for secondary arcs were introduced, especially for that of ultra high voltage transmission lines home and abroad. The empirical formula for the secondary arc duration nowadays were put forward. While describing and comparing the advantages and deficiencies of the existing black-box model and the physical models, the research status for modeling the secondary arcs were introduced. The key issues encountered while revealing the inherent mechanism and modeling of the secondary arcs were elaborated. On this basis, the characteristics of the secondary arcs under different conditions of novel transmission lines were analyzed. Referential suggestions for the secondary arc test and modeling were also presented.KEY WORDS: ultra high voltage (UHV) transmission line; secondary arc; equivalence; physical simulation；mathematical modeling; AC and DC transmission lines installed on the same tower; half-wave length摘要：基于潜供电弧模拟试验的等价性，阐述了试验回路设计、引弧材料选取、短路电流值及其持续时间选择、风速风向模拟与调节等技术，总结了现有模拟试验中遇到的难题与不足之处，介绍了潜供电弧的现场试验的步骤与过程，特别是国内外特高压等级输电线路潜供电弧的试验成果，给出了现有潜供电弧熄灭时间的有关经验公式。

浅析小电流接地系统单相接地选线方案摘要：小电流接地系统是配电网普遍的接线方式，由于中低压配电网的中性点不直接接地和受馈线分布电容的影响，在任一馈线发生单相接地故障后，在其他馈线上会产生潜供电流，这给故障选线和配网保护造成很大困难，文章对小电流故障选线算法进行了一个归纳和综述，并分析了现有小电流接地系统发生单相接地故障选线方法的优缺点。

关键词：电力系统；小电流；接地；选线前言小电流接地系统发生单相接地故障时其线电压仍对称，不影响对用户供电，故不必立即分断故障线路，提高了供电可靠性，所以，在我国中压配电网一般都采用小电流接地方式。

但小电流接地系统单相接地故障时电流小，故障选线困难，通过详细分析现有单相接地故障选线方法的优缺点，可得出一些基于故障产生的稳态信号选线方法受故障电流微弱、电弧不稳定等影响，实际使用效果并不理想；一些基于故障暂态信号的选线方法，易受电流互感器采样精度、不平衡电流以及电网运行方式影响大。

总结了当前选线方法和进一步研究的方向。

1各种选线方法优缺点分析1.1基于稳态分量的选线方法1.1.1基波零序电流比幅法零序电流比幅法利用的是流过故障元件的零序电流在数值上等于所有非故障元件的对地电容电流之和，即故障线路上的零序电流最大，所以只要通过比较零序电流幅值大小就可以找出故障线路。

但这种方法受CT不平衡、线路长度按、出线多少、系统运行方式及过渡电阻大小的影响，不适用于经消弧线圈接地的系统。

1.1.2基波零序电流相对相位法零序电流相对相位法利用故障线路零序电流与非故障线路零序电流流动方向相反的特点，找出故障线路。

但是，此法在故障点离互感器较远，零序电压较小且线路较短，电流较小时，相位判断困难，且受CT不平衡电流、过渡电阻大小、继电器工作电压死区及系统运行方式的影响，易误判，并对中性点经消弧线圈接地系统失效。

1.1.3群体比幅比相法其基本原理是：先进行故障线路零序电流幅值比较，排队后去掉了幅值小的电流。

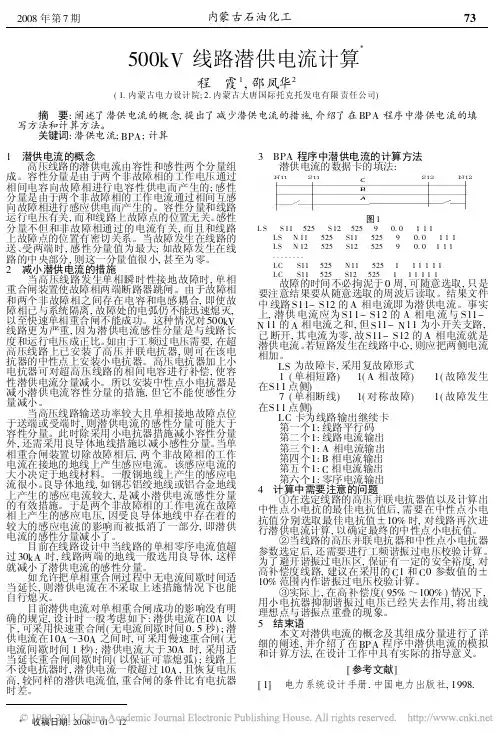

500kV线路潜供电流计算程　霞1,邵凤华2(1.内蒙古电力设计院;2.内蒙古大唐国际托克托发电有限责任公司) 摘　要:阐述了潜供电流的概念,提出了减少潜供电流的措施,介绍了在BPA程序中潜供电流的填写方法和计算方法。

关键词:潜供电流;BPA;计算1　潜供电流的概念高压线路的潜供电流由容性和感性两个分量组成。

容性分量是由于两个非故障相的工作电压通过相间电容向故障相进行电容性供电而产生的;感性分量是由于两个非故障相的工作电流通过相间互感向故障相进行感应供电而产生的。

容性分量和线路运行电压有关,而和线路上故障点的位置无关。

感性分量不但和非故障相通过的电流有关,而且和线路上故障点的位置有密切关系。

当故障发生在线路的送、受两端时,感性分量值为最大;如故障发生在线路的中央部分,则这一分量值很小,甚至为零。

2　减小潜供电流的措施当高压线路发生单相瞬时性接地故障时,单相重合闸装置使故障相两端断路器跳闸。

由于故障相和两个非故障相之间存在电容和电感耦合,即使故障相已与系统隔离,故障处的电弧仍不能迅速熄灭,以至快速单相重合闸不能成功。

这种情况对500kV 线路更为严重,因为潜供电流感性分量是与线路长度和运行电压成正比。

如由于工频过电压需要,在超高压线路上已安装了高压并联电抗器,则可在该电抗器的中性点上安装小电抗器。

高压电抗器加上小电抗器可对超高压线路的相间电容进行补偿,使容性潜供电流分量减小。

所以安装中性点小电抗器是减小潜供电流容性分量的措施,但它不能使感性分量减小。

当高压线路输送功率较大且单相接地故障点位于送端或受端时,则潜供电流的感性分量可能大于容性分量。

此时除采用小电抗器措施减小容性分量外,还需采用良导体地线措施以减小感性分量。

当单相重合闸装置切除故障相后,两个非故障相的工作电流在接地的地线上产生感应电流。

该感应电流的大小决定于地线材料。

一般钢地线上产生的感应电流很小。

良导体地线,如钢芯铝绞地线或铝合金地线上产生的感应电流较大,是减小潜供电流感性分量的有效措施。
