ACS510恒压供水一拖三系统图及参数表

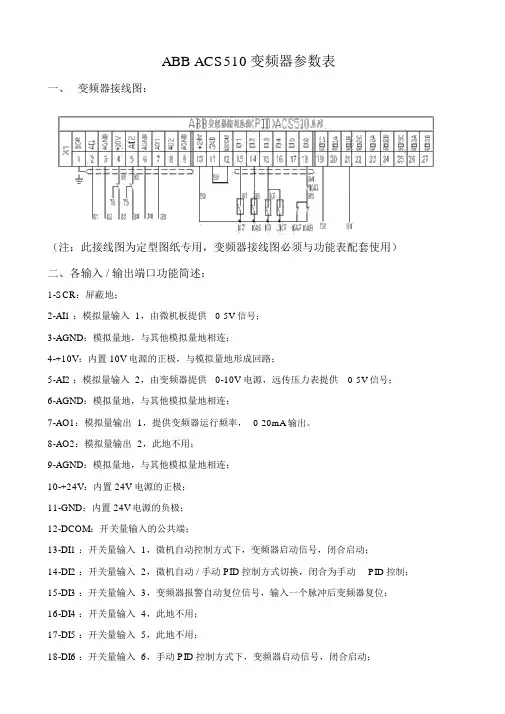

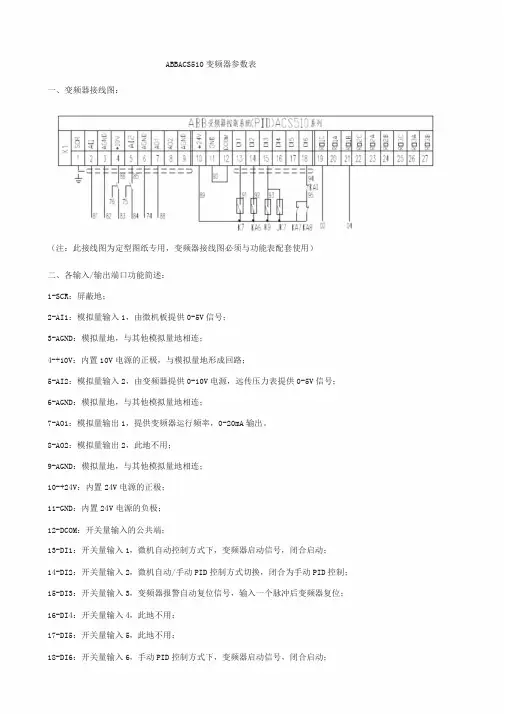

ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入 / 输出端口功能简述：1-SCR：屏蔽地；2-AI1 ：模拟量输入 1，由微机板提供0-5V 信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置 10V电源的正极，与模拟量地形成回路；5-AI2 ：模拟量输入 2，由变频器提供0-10V 电源，远传压力表提供0-5V 信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出 1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出 2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置 24V 电源的正极；11-GND：内置 24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1 ：开关量输入 1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2 ：开关量输入 2，微机自动 / 手动 PID 控制方式切换，闭合为手动PID 控制；15-DI3 ：开关量输入 3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4 ：开关量输入 4，此地不用；17-DI5 ：开关量输入 5，此地不用；18-DI6 ：开关量输入 6，手动 PID 控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1 的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1 的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1 的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2 的公共端，此地不用；23-RO2A：变频器输出继电器2 的常闭点，此地不用；24-RO2B：变频器输出继电器2 的常开点，此地不用；25-RO2C：变频器输出继电器3 的公共端，此地不用；26-RO2A：变频器输出继电器3 的常闭点，此地不用；27-RO2B：变频器输出继电器3 的常开点，此地不用；三、参数表：参数代码中文名称1603解锁密码1602参数锁定9902应用宏9905电机额定电压9906电机额定电流9907电机额定频率9908电机额定转速9909电机额定功率1201恒速选择1302AI1 上限1305AI2 上限1401变频器报警1601运行允许1604故障复位选择2007最低频率2202加速时间2203减速时间2601允许磁通最优化2606开关频率2609噪音过滤4001增益4002积分时间4010给定值选择4011内部给定值1607参数存储1602参数锁定其他参数暂时采用默认值，详见设定值说明358输入 358 后允许修改1602 一次16PID 控制宏380V根据电机铭牌设定50HZ根据电机铭牌设定根据电机铭牌设定0未选择5050HZ100100%4故障时报警允许变频器运行，不需要任何外部信号3DI3 口有输入则变频器复位根据客户要求设定根据变频器功率设定根据变频器功率设定0禁止88KHZ1允许1～3越大调节幅度越大5～7越大调节速度越慢19内部给定，给定值是恒定的根据客户要求设定见参数调整方法中公式1ABB变频器《 ACS510-01 用户手册》。

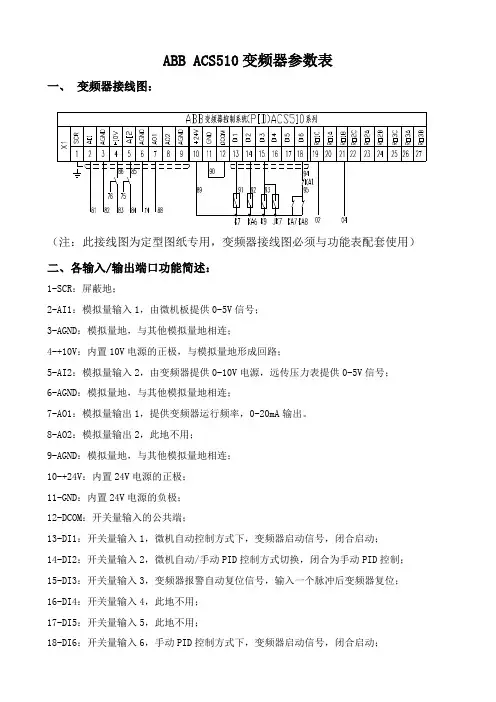

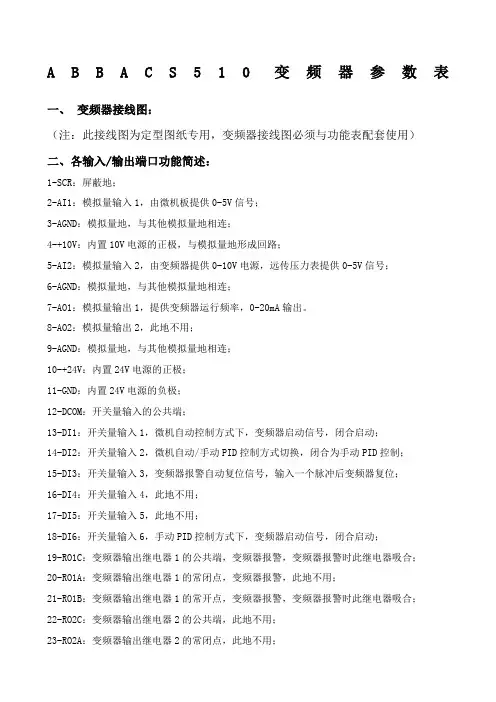

A B B A C S510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。

ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。

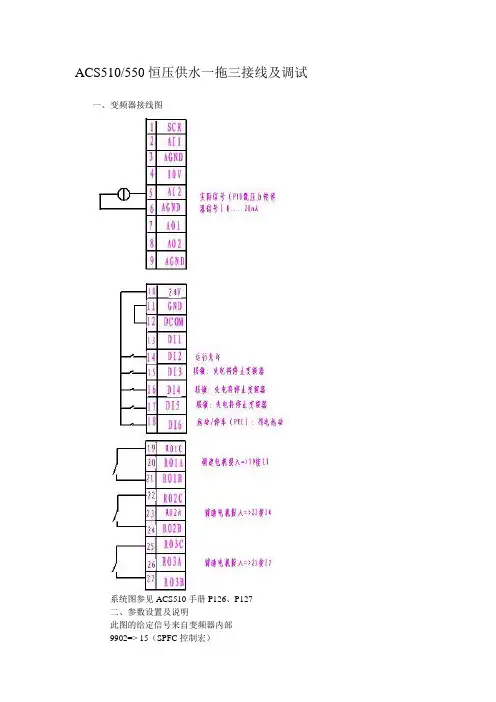

ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=> 15（SPFC控制宏）9905=>电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=>电机额定频率9908=>电机额定转速9907=>电机额定功率（选取三电机中最大值）1002=>6（DI6）1003=>1（FORW ARD）1102=>7（EXT2）1304=>如压力表是4~20mA，应设为41401、1402、1403=>31（PFC）1601=>2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔（>0才有效）8120=>38123=>2（循环软启）8127=>3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部）4023=>说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。

2、如果压力不够，准备将M2投入。

于是：●变频器暂时停机，RO1断开，K1断开；●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1.1吸合保持，M1投入工频。

3、如果压力还不够，准备将M3投入，于是：●变频器暂时停机，RO2断开，因此K2断开，K1.1保持，M1继续工频运行●RO3吸合，因此K3吸合，M3变频●RO2吸合，因此K2.1吸合并保持，M2投入工频4、如果此时M1、M2工频运行，M3变频，实际压力高于给定压力●RO1断开，这时K1.1掉电，M1停止工频运行5、如果实际压力仍高于给定压力●RO2断开，这时K2.1掉电，M2停止工频运行，只有M3变频运行6、如果此时压力又不够，这时：●RO3断开，K3断开停止变频器运行●RO1闭合，K1吸合，M1变频运行●RO闭合，K3.1吸合并保持，M3工频运行7、注意：在电机起动之前，可以随意将S1、S2和S3开关拨动零位和手动位，这样变频器就找不到该位的电机。

ABBACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：参数代码中文名称设定值说明1603解锁密码358输入358后允许修改1602一次1602参数锁定19902应用宏6PID控制宏9905电机额定电压380V9906电机额定电流根据电机铭牌设定9907电机额定频率50HZ9908电机额定转速根据电机铭牌设定9909电机额定功率根据电机铭牌设定1201恒速选择0未选择1302AI1上限5050HZ1305AI2上限100100%1401变频器报警4故障时报警1601运行允许0 允许变频器运行，不需要任何外部信号1604故障复位选择3DI3口有输入则变频器复位2007最低频率根据客户要求设定2202加速时间根据变频器功率设定2203减速时间根据变频器功率设定2601允许磁通最优化0禁止2606开关频率88KHZ2609噪音过滤1允许4001增益1～3越大调节幅度越大4002积分时间5～7越大调节速度越慢4010给定值选择19内部给定，给定值是恒定的4011内部给定值根据客户要求设定见参数调整方法中公式1607参数存储1WOIRD格式19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：参数代码中文名称设定值说明1603解锁密码358输入358后允许修改1602一次1602参数锁定19902应用宏6PID控制宏9905电机额定电压380V9906电机额定电流根据电机铭牌设定9907电机额定频率50HZ9908电机额定转速根据电机铭牌设定9909电机额定功率根据电机铭牌设定1201恒速选择0未选择1302AI1上限5050HZ1305AI2上限100100%1401变频器报警4故障时报警1601运行允许0 允许变频器运行，不需要任何外部信号1604故障复位选择3DI3口有输入则变频器复位2007最低频率根据客户要求设定2202加速时间根据变频器功率设定2203减速时间根据变频器功率设定2601允许磁通最优化0禁止2606开关频率88KHZ2609噪音过滤1允许4001增益1～3越大调节幅度越大4002积分时间5～7越大调节速度越慢4010给定值选择19内部给定，给定值是恒定的4011内部给定值根据客户要求设定见参数调整方法中公式1607参数存储11602参数锁定0。

ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=> 15（SPFC控制宏）9905=>电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=>电机额定频率9908=>电机额定转速9907=>电机额定功率（选取三电机中最大值）1002=>6（DI6）1003=>1（FORW ARD）1102=>7（EXT2）1304=>如压力表是4~20mA，应设为41401、1402、1403=>31（PFC）1601=>2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔（>0才有效）8120=>38123=>2（循环软启）8127=>3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部）4023=>说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。

2、如果压力不够，准备将M2投入。

于是：●变频器暂时停机，RO1断开，K1断开；●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1.1吸合保持，M1投入工频。

3、如果压力还不够，准备将M3投入，于是：●变频器暂时停机，RO2断开，因此K2断开，K1.1保持，M1继续工频运行●RO3吸合，因此K3吸合，M3变频●RO2吸合，因此K2.1吸合并保持，M2投入工频4、如果此时M1、M2工频运行，M3变频，实际压力高于给定压力●RO1断开，这时K1.1掉电，M1停止工频运行5、如果实际压力仍高于给定压力●RO2断开，这时K2.1掉电，M2停止工频运行，只有M3变频运行6、如果此时压力又不够，这时：●RO3断开，K3断开停止变频器运行●RO1闭合，K1吸合，M1变频运行●RO闭合，K3.1吸合并保持，M3工频运行7、注意：在电机起动之前，可以随意将S1、S2和S3开关拨动零位和手动位，这样变频器就找不到该位的电机。

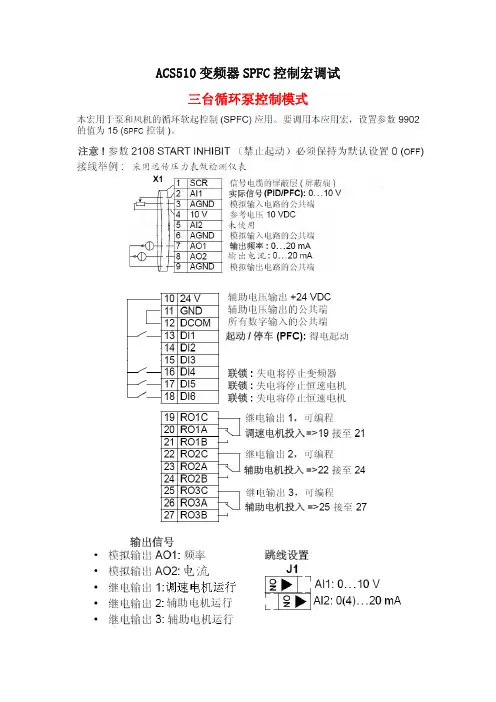

ACS510变频器SPFC控制宏调试 三台循环泵控制模式1401 继电器输出10=NOTSEL继电器未使用；1=Ready准备；2=RUN运行；4=Fault故障 1401=31 1402 继电器输出2 5=Alarm报警；16=Fault/Alarm动作； 1402=31 1403 继电器输出3 31=PFC（仅在PFC模式有效） 1403=31 8117 辅机数量 0～7 8117=2 8118 自动切换间隔 0.0～336.0h 8118=72 8120 内部锁定 DI4第一个PFC继电器、DI5第二个PFC继电器、DI6第三个PFC继电器 8120=4参数号描述 说明 参数选择 9901语言选择 0=英文 1=中文 2=韩文 9901=1 9902应用宏选择 1=标准宏；5=手动/自动宏；6=PID 宏；7=PFC 宏；15=SPFC 宏 9902=15 9905电机额定电压 根据电机铭牌参数选择 根据电机铭牌参数选择 9906电机额定电流 根据电机铭牌参数选择 根据电机铭牌参数选择 9907电机额定频率 根据电机铭牌参数选择 根据电机铭牌参数选择 9908电机额定转速 根据电机铭牌参数选择 根据电机铭牌参数选择 9909电机额定功率 根据电机铭牌参数选择 根据电机铭牌参数选择 0102输出转速 观测电机的转速；0.0～30000rpm 观测电机的转速；0.0～30000rpm 0103输出频率 观测变频器的输出频率；0.0～500Hz 观测变频器的输出频率；0.0～500Hz 0104输出电流 观测电机的电流；0.0～2.0In 单位：A 观测电机的电流；0.0～2.0In 单位：A 0106输出功率 观测电机的实际功率输出；单位：KW 观测电机的实际功率输出；单位：KW 0107直流母线电压 观测变频器的直流母线电压；0单位：V 观测变频器的直流母线电压；0单位：V 0120AI1 观测AI1的输入；0.0～100% 观测AI1的输入；0.0～100% 0121AI2 观测AI2的输入；0.0～100% 观测AI2的输入；0.0～100% 0124AO1 观测AO1的输出值；0.0～20mA 观测AO1的输出值；0.0～20mA 0125 AO2 观测AO2的输出值；0.0～20mA 观测AO2的输出值；0.0～20mA1001EXT1外部1的命令 1001=0 1002EXT2外部2的命令 0=NOT SEL 没有外部命令源来控制起、停和方向；1=DI1控制起/停，由参数1003定义方向；6=DI6控制起/停，由参数1003定义方向；DI 闭合=起动，DI 断开=停止；8=控制盘控制 1002=1 由DI1来控制起/停 1003 运行方向定义 通过参数1003来指定运行方向;1=正向；2=反向；3=双向 1003=1 默认正向运行1101 控制盘给定选择 在本地模式下选择控制盘给定方式。

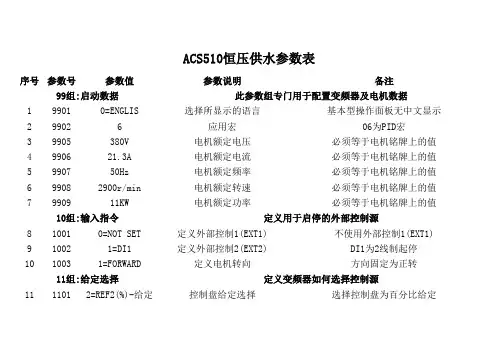

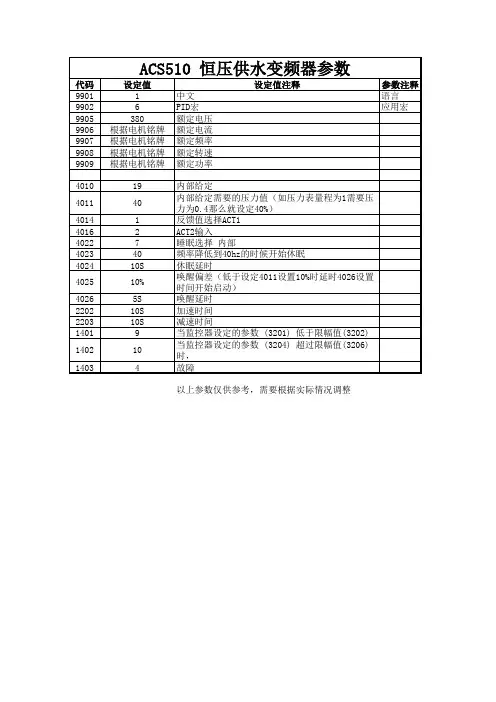

ACS510恒压供水参数表序号参数号参数值参数说明备注99组:启动数据此参数组专门用于配置变频器及电机数据199010=ENGLIS选择所显示的语言基本型操作面板无中文显示299026应用宏06为PID宏39905380V电机额定电压必须等于电机铭牌上的值4990621.3A电机额定电流必须等于电机铭牌上的值5990750Hz电机额定频率必须等于电机铭牌上的值699082900r/min电机额定转速必须等于电机铭牌上的值7990911KW电机额定功率必须等于电机铭牌上的值10组:输入指令定义用于启停的外部控制源810010=NOT SET定义外部控制1(EXT1)不使用外部控制1(EXT1) 910021=DI1定义外部控制2(EXT2)DI1为2线制起停1010031=FORWARD定义电机转向方向固定为正转11组:给定选择定义变频器如何选择控制源1111012=REF2(%)-给定控制盘给定选择选择控制盘为百分比给定1211027=EXT2此参数用于选择外部1/外部2选择外部控制21311030=KEYPAD 本参数定义外部给定1的信号源给定来自控制盘1411040Hz给定1最小限值外部给定1的最小值为0Hz 15110550Hz给定1最大限值外部给定1的最大值为50Hz 16110619给定值2选择给定值来源于PID1的输出1711070%给定2最小值外部给定2的最小值为0% 181108100%给定2最大值外部给定2的最大值为100%1912010恒速选择未选择,恒速功能无效2013040%AI2低限定义AI2的低限为0% 211305100%AI2高限定义AI2的高限为100%2214018继电器输出1 当监控器1(3201)设定的参数超过限幅值(3203)时继电器动作23140210继电器输出2 当监控器2(3204)设定的参数高于限幅值(3206)时继电器动作12组:恒速运行本参数定义了一组恒速设定13组:模拟输入这组参数定义了模拟输入的限幅值和滤波时间14组:继电器输出定义了每个继电器动作的条件24140430s 继电器1延时接通继电器1延时30s后接通,避免增泵信号在临界点波动25140630s继电器2延时接通继电器2延时30s后接通,避免减泵信号在临界点波动261501103AO1赋值定义AO1为变频器实际输出频率271604故障复位选择定义只有控制盘才能复位故障28200323A 最大电流变频器最大输出电流为23A 2920051=ENABLE 过压调节器允许过压调节器工作3020061=ENABLE TIME欠压调节器欠压调节器最大工作时限为500毫秒31200720Hz 最小频率定义了变频器输出的最小频率为20Hz 32200850Hz 最大频率定义了变频器输出的最大频率为50Hz3321018起运功能斜坡起动3421021=COAST 停车功能直接切断电机电源，电机自由停车21组：起动/停止这组参数定义了电机的启运和停止方式15组:模拟输出定义变频器模拟信号输出(电流信号0--20mA)16组:系统控制定义了系统控制参数,如锁定、复位和使能功能20组：限幅这组参数对电机的频率、电流等做出最大和最小限定3521080=OFF 禁止起动禁止起运无效3621135s启动延时当启动条件满足之后，变频器经过5秒延时等待后开始启动电机3422010加减速曲线选择选择未使能，使用第1组斜坡曲线参数35220230s 加速时间（第1组参数）设定曲线1由0Hz升到最高频率所需的时间为30S3622035s 减速时间（第1组参数）设定曲线1由最高频率减到0Hz所需的时间为5S3722040.1速度曲线形状（第1组参数）设定加减速曲线1为S曲线3825010=OFF 危险速度选择关闭此功能393201103监控器1参数设定变频器实际输出频率为监控器1的值40320249.7监控器1低限设定监控器1的低限为49.7Hz 41320349.9监控器1高限设定监控器1的高限为49.9Hz 423204130监控器2参数设定PID反馈值为监控器2的值43320567监控器2低限设定监控器2的低限为67%44320667.1监控器2高限设定监控器1的高限为67.1%32组：监控器监控器监控某个参数，当该参数超过限定值后使继电器动作22组：加速/减速这组参数定义了加减速积分曲线的低斜率25组：危险频率变频器在运行时将跨过所设定的危险频率段，避免机械共振454001 1.5增益46400215s积分时间4740030s微分时间4840041s微分滤波4940050=NOT偏差值取反反馈信号减小时，引起电机转速上升50401019给定值选择内部给定，即给定值是恒定的，由4011设定51401163.5%内部给定5240141=ACT1反馈值选择选择实际值ACT1为反馈信号5340162=AI2ACT1输入取AI2为ACT1544019100%ACT上限设定ACT1的最大值5540227睡眠选择睡眠状态由输出频率，实际值和给定值来控制56402330Hz睡眠频率睡眠频率为30Hz574024120s睡眠延时 当输出频率低于4023所设定的值延时60s 后，变频器停车5840255%唤醒偏差 当对应给定值大于此参数定义的值后，PID 调节器根据4026参数延时重新启动40组：设置PID1这组参数定义了PID调节器1的参数设置5940262s唤醒延时 当对应给定值大于此参数定义的值后，PID 调节器根据4026参数延时重新启动6040270PID1参数组选择使用PID参数组1。

ABBACS510恒压供水参数

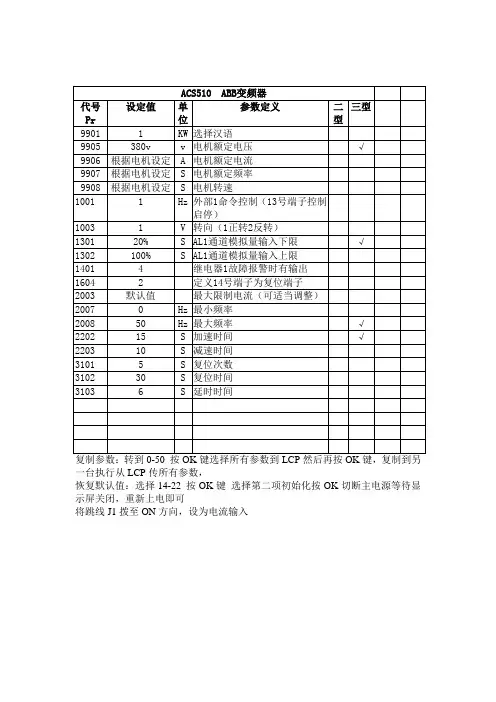

ACS510 ABB变频器代号设定值单参数定义二三型 Pr 位型 9901 1 KW 选择汉语 9905 380v v 电机额定电压 ? 9906 根据电机设定 A 电机额定电流 9907 根据电机设定 S 电机额定频率 9908 根据电机设定 S 电机转速 1001 1 Hz 外部1命令控制(13号端子控制
启停)
1003 1 V 转向(1正转2反转) 1301 20% S AL1通道模拟量输入下限 ? 1302 100% S AL1通道模拟量输入上限 1401 4 继电器1故障报警时有输出 1604 2 定义14号端子为复位端子 2003 默认值最大限制电流(可适当调整) 2007 0 Hz 最小频率 2008 50 Hz 最大频率 ? 2202 15 S 加速时间 ? 2203 10 S 减速时间3101 5 S 复位次数 3102 30 S 复位时间 3103 6 S 延时时间
复制参数:转到0-50 按OK键选择所有参数到LCP然后再按OK键，复制到另一台执行从LCP传所有参数，
恢复默认值:选择14-22 按OK键选择第二项初始化按OK切断主电源等待显示屏关闭，重新上电即可
将跳线J1拨至ON方向，设为电流输入
- 19 变频故障 I001 21 24+ COM5 10 启动 Q104 13
11
12 IOUT 20mA 2
COM 模拟量公共端 3。

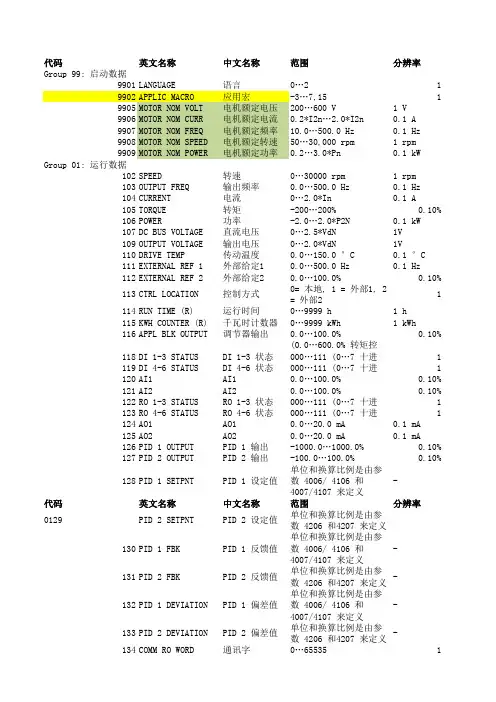

ACS510 完整参数表下表列出了所有的参数。

表头中的缩写含义如下：S= 表示该参数仅在传动停止时才能修改。

用户留下的空间是为了写入用户的设定值，代码英文名称中文名称范围分辨率缺省值用户S 99组启动数据9901语言0…2 1 09902应用宏-3…7,15 1 1 99905 电机额定电压200…600 V 1 V 400 V 99906 电机额定电流0.2*I2n…2.0*I2n 0.1 A 1.0*I2n 99907电机额定频率10.0…500.0 Hz 0.1 Hz 50.0 Hz 99908 电机额定转速50…30,000 rpm 1 rpm 取决于容量99909电机额定功率0.2…3.0*Pn 0.1 kW 1.0 * Pn 9 Group 01:运行数据0102转速0…30000 rpm 1 rpm -0103输出频率0.0…500.0 Hz 0.1 Hz -0104电流0…2.0*In 0.1 A -0105转矩-200…200% 0.1% -0106功率-2.0…2.0*P2N 0.1 kW -0107直流电压0…2.5*VdN 1V -0109 输出电压0…2.0*VdN 1V -0110传动温度0.0…150.0 °C 0.1 °C -0111 外部给定1 0.0…500.0 Hz 0.1 Hz -0112外部给定2 0.0…100.0% 0.1% -0113控制方式0= 本地, 1 = 外部1, 2 = 外部21 -0114运行时间0…9999 h 1 h 0 h0115千瓦时计数器0…9999 kWh 1 kWh -0116调节器输出0.0…100.0% (0.0…600.0% 转矩控制) 0.1% -0118 状态000…111 (0…7 十进制) 1 -0119状态000…111 (0…7 十进制) 1 -0120 0.0…100.0% 0.1% -0121 0.0…100.0% 0.1% -0122状态000…111 (0…7 十进制) 1 -0123 状态000…111 (0…7 十进制) 1 -0124 0.0…20.0 mA 0.1 mA -0125 0.0…20.0 mA 0.1 mA -0126调节器1输出-1000.0…1000.0% 0.1% -0127调节器2输出-100.0…100.0% 0.1% -0128调节器1设定值单位和换算比例是由参数4006/ 4106 和4007/4107 来定义0129调节器2 设定值单位和换算比例是由参数4206 和4207 来定义0130调节器1 反馈值单位和换算比例是由参数4006/ 4106 和4007/4107 来定义0131调节器2 反馈值单位和换算比例是由参数4206 和4207 来定义0132调节器1偏差值单位和换算比例是由参数4006/ 4106 和4007/4107 来定义0133调节器2偏差值单位和换算比例是由参数4206 和4207 来定义0134 通讯字0…65535 1 00135 通讯数据1 -32768…+32767 1 00136 通讯数据2 -32768…+32767 1 00137过程变量1 -10138过程变量2 -10139过程变量3 -10140运行时间0.00…499.99 kh 0.01 kh 0.00 kh0141兆瓦时计数器0…9999 MWh 1 MWh -0142 旋转计数器0…65535 1 00143通电时间（日）天1 天00144通电时间（滴答）hh.mm.ss 1 = 2s 00145 电机温度-10...200 °C/ 0...5000 Ohm / 0…11 0 0146…未使用。

ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。

ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。
