第8章 高压组合电器和成套电器

电器学复习（第四章---第八章）课堂笔记及练习题主题：复习（第四章---第八章）学习时间： 2017年1月30日--2月5日内容：一、复习要点【第四章】低压控制电器1、主令电器主令电器：是用来接通和分断控制电路以发布命令、或催生产过程控制的开关电器。

包括按钮、行程开关、主令控制器、接近开关。

2、控制继电器影响电磁式继电器性能的主要参数：整定值、返回系数、动作时间、功率消耗。

3、低压接触器接触器：用于远距离频繁地接通和分断交直流主电路和大容量控制电路的电器。

机械寿命:以其在需要维修或更换机械零件前所能承受的无载操作循环次数来表示。

电寿命：在一定的使用条件下，无需修理或鞥换零件的负载操作次数来表示。

（1）如何提高接触器的电寿命？①尽量减小弹跳；②良好地吸反力配合；③加缓冲装置，吸收动能。

（2）如何提高接触器的机械寿命？①适当增大铁芯面积，减小碰撞应力；②铁芯表面进行硬化处理；③合理地选择运动副，降低摩擦。

④低压电动机启动器。

（3）起动器的选用①根据电网容量和被控电动机的功率选择起动方式；②根据负载的性质与对起动的要求选择起动方式；③根据起动器不同的起动特性来选择起动器；④选用时还应考虑起动器与短路保护电器件的协调配合。

【第五章】配电电器1、刀开关与负荷开关刀开关是一种手动电器，它的转换方式是单投的，若为双投的则称为刀形转换开关。

简单的刀开关主要用在负载切除以后隔离电源以确保检修人员的安全。

刀开关和熔断器组合分为熔断器式刀开关（俗称刀熔开关）、熔断器式隔离开关（作为检修保护，形成断口，但是不能用来分断电流）和负荷开关。

负荷开关有封闭式和开启式的。

2、低压熔断器熔断器的主要部件有：熔体、载熔件、熔断器底座、填料、绝缘管及导电触头。

它串接于被保护的线路中，当线路发生过载或短路时，线路电流增大，熔体发热，一旦熔体的温度高于其熔点，它即将熔断并分断电路，已达到保护线路的目的。

3、低压断路器普通万能式低压断路器触头系统：主触头、辅助触头、弧触头，在电路中它们是并联的。

成套电器知识介绍理论和实践相结合地学习是我们获取知识的最好方法！成套电器知识入门重变电器成套电气部2022年8月目录电力系统简介成套电器的种类及应用开关电器的作用开关电器的类型开关电器的主要性能参数电气图和常用开关电器及电气符号一次系统和二次回路一次回路单元功能分类及应用成套电气柜体基本知识电力系统简介电能来源火力发电厂水力发电厂核能发电厂风力发电厂潮汐发电厂太阳能发电厂磁流体发电厂电力系统简介电力系统――由各种电压的电力线路将一些发电厂发电机、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体。

电力系统示意图电力网(简称电网)― ―电力系统中各级电压的电力线路及其联系的变电所电力系统简介发电机变压器架空线路HV/MV 变电所MV/MV配电所电动机MV/LV变电所工业电力系统简介电力网(简称电网)的电压等级电网习惯用电压等级来区分，如说10kV电网或10kV系统。

根据国标GB__-__的规定，我国电网的额定电压(系统标称电压，nominal voltage)目前我国常用的电压等级：0.22/0.38kV、0.38/0.66kV、1kV、3kV、6kV、10kV、20kV、35kV、66kV、110kV、220kV、330kV、500kV等。

通常将35kV及35kV以上的电压线路称为送电线路。

10kV及其以下的电压线路称为配电线路。

将交流50Hz额定电压1200V以上电压或直流额定电压1500V以上称为“高压”,将交流50Hz额定电压1200V及以下电压或直流额定电压1500V及以下称为“低压”,还有的划分为低压、中压、高压、超高压和特高压，规定1000V及以下为低压，1000V以上至10kV或35kV为中压；35kV 或以上至110kV或220kV为高压；220kV或及以上为超高压；800kV及以上为特高压。

不过这种电压划分，尚无统一标准，因此划分的界限并不十分明确。

我国规定安全电压为36V、24V、12V三种。

类：游戏人生权限: 公开高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

1、高压电器定义国际上公认的高低压电器的分界线交流是1kV（直流则为1500V）。

为交流1kV以上为高压电器，1kV及以下为低压电器。

高压电器是在高压线路中用来实现关合、开断、保护、控制、调节、量测的设备。

一般的高压电器包括开关电器、量测电器和限流、限压电器。

但有时也把变压器列入高压电器（如电机工程学会中高压电器分专委会）。

西安高压电器研究所是1958年在规划的西安开关整流器厂中央试验室基础上由一机部批准成立的，因该所当时明确为西安建设中的开关、电瓷、电容、绝缘和变压器厂开展研究开发、试验服务，涉及开关、变压器、保护电器、量测电器等各专业，因此定名为高压电器研究所，该名称一直延续至今。

2、高压电器分类及功能2.1开关电器主要用来关合与开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器设备。

1）高压断路器：不仅能关合、开断正常的负荷电流（包括空变、空线、空缆等），也用来开合故障电流，且当发生短路故障（或其它异常运行状态、欠压、过流等）时可以实现自动分闸、自动重合闸。

因此高压断路器是一种多功能的自动开关。

2）熔断器：俗称保险。

当负荷电流过载到一定值，或出现故障电流时能自动熔断而开断。

分为限流熔断器及喷射式熔断器。

3）负荷开关：能开合负荷电流（含容性、感性负载电流），有时能关合短路电流但不能开断短路电流。

4）接触器：只有一个休止位置，非手动操作就能关合、开断及承载正常电流及规定的过载电流的开断、关合位置。

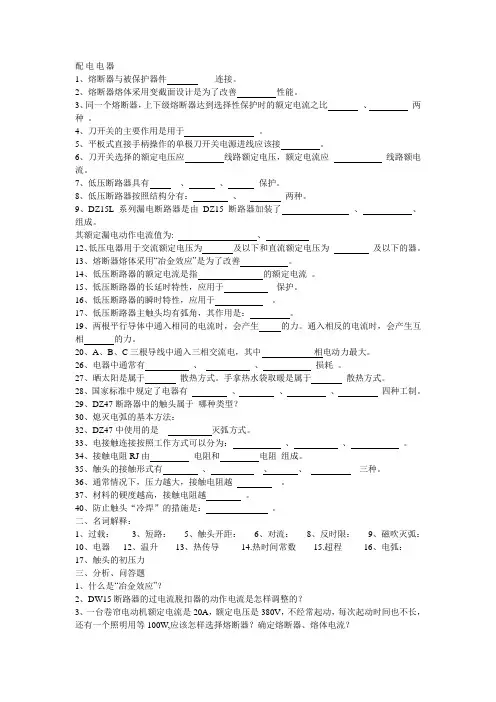

配电电器1、熔断器与被保护器件__ _ 连接。

2、熔断器熔体采用变截面设计是为了改善性能。

3、同一个熔断器，上下级熔断器达到选择性保护时的额定电流之比、两种。

4、刀开关的主要作用是用于。

5、平板式直接手柄操作的单极刀开关电源进线应该接。

6、刀开关选择的额定电压应线路额定电压，额定电流应线路额电流。

7、低压断路器具有、、保护。

8、低压断路器按照结构分有：、两种。

9、DZ15L系列漏电断路器是由DZ15断路器加装了、、组成。

其额定漏电动作电流值为: 、12、低压电器用于交流额定电压为及以下和直流额定电压为及以下的器。

13、熔断器熔体采用“冶金效应”是为了改善。

14、低压断路器的额定电流是指的额定电流。

15、低压断路器的长延时特性，应用于保护。

16、低压断路器的瞬时特性，应用于。

17、低压断路器主触头均有弧角，其作用是：。

19、两根平行导体中通入相同的电流时，会产生的力。

通入相反的电流时，会产生互相的力。

20、A、B、C三根导线中通入三相交流电，其中相电动力最大。

26、电器中通常有、、损耗。

27、晒太阳是属于散热方式。

手拿热水袋取暖是属于散热方式。

28、国家标准中规定了电器有、、、四种工制。

29、DZ47断路器中的触头属于哪种类型？30、熄灭电弧的基本方法：32、DZ47中使用的是灭弧方式。

33、电接触连接按照工作方式可以分为：、、。

34、接触电阻RJ由电阻和电阻组成。

35、触头的接触形式有、、、三种。

36、通常情况下，压力越大，接触电阻越。

37、材料的硬度越高，接触电阻越。

40、防止触头“冷焊”的措施是：。

二、名词解释：1、过载：3、短路：5、触头开距：6、对流：8、反时限：9、磁吹灭弧：10、电器12、温升13、热传导14.热时间常数15.超程16、电弧：17、触头的初压力三、分析、问答题1、什么是“冶金效应”？2、DW15断路器的过电流脱扣器的动作电流是怎样调整的？3、一台卷帘电动机额定电流是20A，额定电压是380V，不经常起动，每次起动时间也不长，还有一个照明用等100W,应该怎样选择熔断器？确定熔断器、熔体电流？4、影响熔断器性能有哪几个因素？5、熔断器的作用？应该怎样接入电路？螺旋式的如何接线?6、熔断器是怎样选型的？7.一台机床上频繁起动的电动机额定电流是10A，额定电压是380V，每次起动时间较长，应该怎样选择熔断器？确定熔断器、熔体电流?8. 进行电器热计算的目的是什么？10. 电器中主要的散热方式是?11.电弧在熄灭过程中，在感性支路会出现过电压，简要说明限制过电压的措施？低压控制电器填空、1. 接触器的作用是.2.CJ20接触器常用灭弧装置. 有对主触头。

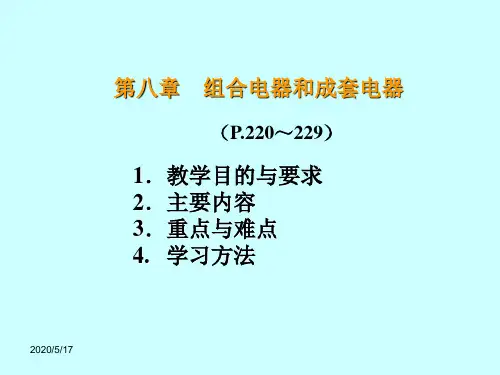

电器学第八章组合电器和成套电器（第1-3节）课堂笔记及练习题主题：第八章组合电器和成套电器（第1-3节）学习时间： 2017年1月16日--1月22日内容：一、本周知识点及重难点分布表16-1 本周知识点要求掌握程度一览表二、知识点详解【知识点1】低压组合电器和成套电器组合电器：根据设计需要，将二种或二种以上的电器元件有机地组合成一体。

成套电器：以支架和面板做为基本结构。

集中装设测量仪表、信号和监督装置、保护装置以及配电电器和控制电器等的电器组合。

一般分为高低压式、敞开式和密封式。

低压组合电器品种很多，诸如熔断器式刀开关，熔断器式隔离器、各种起动器和变阻器等。

低压成套电器主要分为配电屏和控制屏两类。

配电屏供接受和分配电能用，它以支架和面板为基本机构，通常设有刀开关、熔断器、断路器、互感器、测量仪表和信号装置等。

控制屏主要用来远程控制各种电力驱动系统、电气设备或电力系统，它也是以支架和面板为基本机构，主要装设有刀开关、断路器、保护和控制继电器、测量仪表和信号装置等。

1、固定安装开启式成套开关设备这种设备一般用于发电厂、变电站以及工矿企业配电间作动力、配电或照明用的成套装置。

2、抽出式成套开关设备抽出式成套开关设备的结构采用封闭间隔型，它含以异性钢和钢板弯制组装的柜体、固定安装的功能单元以及可抽出的功能单元，相互之间带有电气联锁等。

它可用于工矿企业和大型建筑设施的配电装置等，也可以用作电动机控制中心(GCK1)、动力输出中心等(GCL1)。

3、无功功率补偿装置无功功率补偿装置是能根据电网负荷的功率因数值、以10～60s的时间间隔自动地投切电容器组、使电网的无功功率消耗维持最低值的一种电工装置。

当电网电压的波形为正弦波，且电压与电流同相位时，电阻性电气设备如白炽灯、电热器等从电网上获得的功率P等于电压U和电流I的乘积，即：U=。

P⨯I 电感性电气设备如电动机和变压器等由于在运行时需要建立磁场，此时所消耗的能量不能转化为有功功率，故被称为无功功率Q。

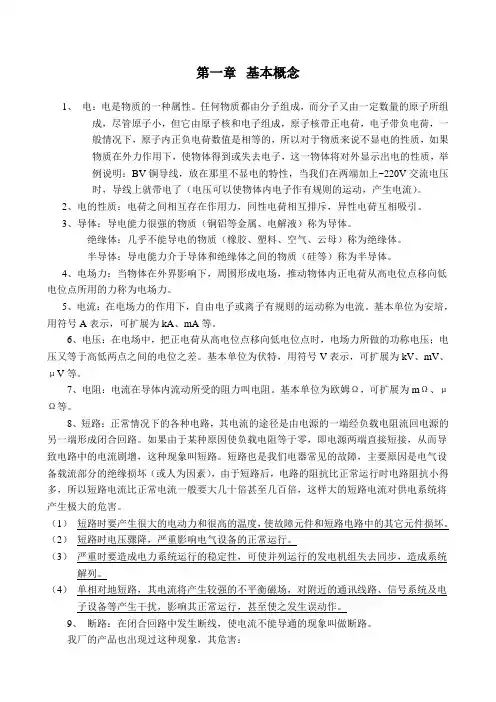

第一章基本概念1、电：电是物质的一种属性。

任何物质都由分子组成，而分子又由一定数量的原子所组成，尽管原子小，但它由原子核和电子组成，原子核带正电荷，电子带负电荷，一般情况下，原子内正负电荷数值是相等的，所以对于物质来说不显电的性质，如果物质在外力作用下，使物体得到或失去电子，这一物体将对外显示出电的性质，举例说明：BV铜导线，放在那里不显电的特性，当我们在两端加上~220V交流电压时，导线上就带电了（电压可以使物体内电子作有规则的运动，产生电流）。

2、电的性质：电荷之间相互存在作用力，同性电荷相互排斥，异性电荷互相吸引。

3、导体：导电能力很强的物质（铜铝等金属、电解液）称为导体。

绝缘体：几乎不能导电的物质（橡胶、塑料、空气、云母）称为绝缘体。

半导体：导电能力介于导体和绝缘体之间的物质（硅等）称为半导体。

4、电场力：当物体在外界影响下，周围形成电场，推动物体内正电荷从高电位点移向低电位点所用的力称为电场力。

5、电流：在电场力的作用下，自由电子或离子有规则的运动称为电流。

基本单位为安培，用符号A表示，可扩展为kA、mA等。

6、电压：在电场中，把正电荷从高电位点移向低电位点时，电场力所做的功称电压；电压又等于高低两点之间的电位之差。

基本单位为伏特，用符号V表示，可扩展为kV、mV、μV等。

7、电阻：电流在导体内流动所受的阻力叫电阻。

基本单位为欧姆Ω，可扩展为mΩ、μΩ等。

8、短路：正常情况下的各种电路，其电流的途径是由电源的一端经负载电阻流回电源的另一端形成闭合回路。

如果由于某种原因使负载电阻等于零，即电源两端直接短接，从而导致电路中的电流剧增，这种现象叫短路。

短路也是我们电器常见的故障，主要原因是电气设备载流部分的绝缘损坏（或人为因素），由于短路后，电路的阻抗比正常运行时电路阻抗小得多，所以短路电流比正常电流一般要大几十倍甚至几百倍，这样大的短路电流对供电系统将产生极大的危害。

（1）短路时要产生很大的电动力和很高的温度，使故障元件和短路电路中的其它元件损坏。
