GIS设备中快速接地开关的作用及工作原理探讨

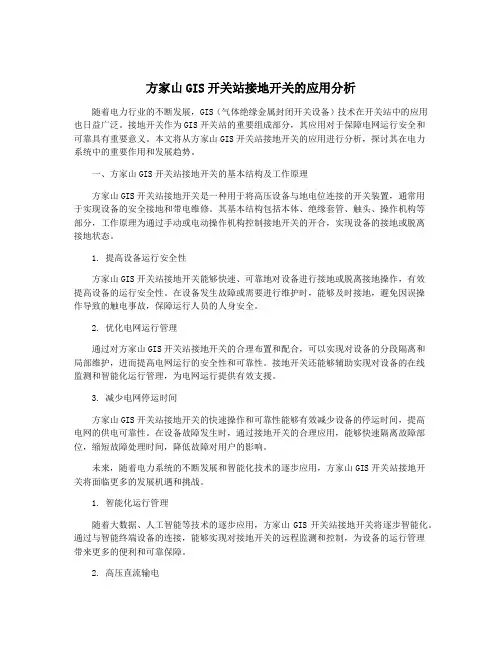

方家山GIS开关站接地开关的应用分析随着电力行业的不断发展，GIS（气体绝缘金属封闭开关设备）技术在开关站中的应用也日益广泛。

接地开关作为GIS开关站的重要组成部分，其应用对于保障电网运行安全和可靠具有重要意义。

本文将从方家山GIS开关站接地开关的应用进行分析，探讨其在电力系统中的重要作用和发展趋势。

一、方家山GIS开关站接地开关的基本结构及工作原理方家山GIS开关站接地开关是一种用于将高压设备与地电位连接的开关装置，通常用于实现设备的安全接地和带电维修。

其基本结构包括本体、绝缘套管、触头、操作机构等部分，工作原理为通过手动或电动操作机构控制接地开关的开合，实现设备的接地或脱离接地状态。

1. 提高设备运行安全性方家山GIS开关站接地开关能够快速、可靠地对设备进行接地或脱离接地操作，有效提高设备的运行安全性。

在设备发生故障或需要进行维护时，能够及时接地，避免因误操作导致的触电事故，保障运行人员的人身安全。

2. 优化电网运行管理通过对方家山GIS开关站接地开关的合理布置和配合，可以实现对设备的分段隔离和局部维护，进而提高电网运行的安全性和可靠性。

接地开关还能够辅助实现对设备的在线监测和智能化运行管理，为电网运行提供有效支援。

3. 减少电网停运时间方家山GIS开关站接地开关的快速操作和可靠性能够有效减少设备的停运时间，提高电网的供电可靠性。

在设备故障发生时，通过接地开关的合理应用，能够快速隔离故障部位，缩短故障处理时间，降低故障对用户的影响。

未来，随着电力系统的不断发展和智能化技术的逐步应用，方家山GIS开关站接地开关将面临更多的发展机遇和挑战。

1. 智能化运行管理随着大数据、人工智能等技术的逐步应用，方家山GIS开关站接地开关将逐步智能化。

通过与智能终端设备的连接，能够实现对接地开关的远程监测和控制，为设备的运行管理带来更多的便利和可靠保障。

2. 高压直流输电随着高压直流输电技术的不断成熟和应用，方家山GIS开关站接地开关也将面临更高的要求。

GIS组合电气的原理及应用1. 简介GIS（Gas Insulated Switchgear）组合电气是一种使用气体绝缘的开关装置，广泛应用于输电和配电系统中。

本文将介绍GIS组合电气的原理和应用。

2. GIS组合电气的原理GIS组合电气采用气体绝缘技术，即以硫化气体（通常是SF6）作为绝缘介质。

其中SF6具有很高的电气强度和热导率，使得设备可以更小、更紧凑。

2.1 构成GIS组合电气主要由下列部分组成：•断路器：用于开关电路的设备。

•接地开关：用于接地故障电流的设备。

•变压器：用于变换电压的设备。

•PT（Potential Transformer）：用于测量电压的设备。

•CT（Current Transformer）：用于测量电流的设备。

•绝缘引线：用于连接GIS组合电气各部件的绝缘电缆。

2.2 工作原理当GIS组合电气处于正常工作状态时，使用高压SF6气体作为绝缘介质和灭弧介质。

当发生故障时，断路器自动打开，迅速切断电路，并将故障电流引导到接地开关。

同时，PT和CT测量电压和电流，并将信号传递给监控系统，以监测电网状态。

3. GIS组合电气的应用GIS组合电气广泛应用于输电和配电系统，具有以下几个显著的优点：3.1 占地面积小相比传统的空气绝缘开关设备，GIS组合电气可以大大减小设备的占地面积。

这对于城市等地方有限面积的场所尤为重要。

3.2 绝缘性能优异SF6气体具有很高的绝缘性能，能够有效隔离高电压下的设备，提高电网的可靠性。

3.3 抗短路能力强GIS组合电气能够承受较高的电流短路，有效保护电网设备，避免因短路故障导致系统的瘫痪。

3.4 抗污染性能好由于GIS组合电气采用气体绝缘，设备对污染物的影响较小。

这使得GIS组合电气适用于恶劣的环境条件，如高海拔地区或高湿地区。

3.5 维护方便GIS组合电气的维护相对简单，仅需定期检查和维护SF6气体的密封性能即可。

4. 总结GIS组合电气是一种基于气体绝缘技术，广泛应用于输电和配电系统的开关装置。

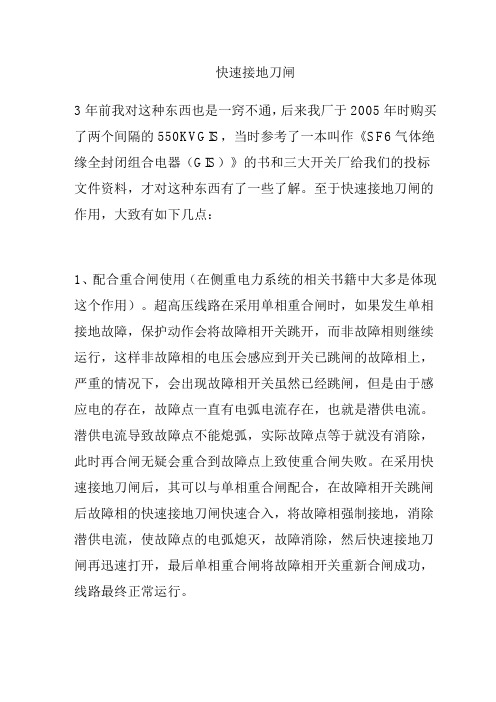

快速接地刀闸3年前我对这种东西也是一窍不通，后来我厂于2005年时购买了两个间隔的550KVGIS，当时参考了一本叫作《SF6气体绝缘全封闭组合电器（GIS）》的书和三大开关厂给我们的投标文件资料，才对这种东西有了一些了解。

至于快速接地刀闸的作用，大致有如下几点：1、配合重合闸使用（在侧重电力系统的相关书籍中大多是体现这个作用）。

超高压线路在采用单相重合闸时，如果发生单相接地故障，保护动作会将故障相开关跳开，而非故障相则继续运行，这样非故障相的电压会感应到开关已跳闸的故障相上，严重的情况下，会出现故障相开关虽然已经跳闸，但是由于感应电的存在，故障点一直有电弧电流存在，也就是潜供电流。

潜供电流导致故障点不能熄弧，实际故障点等于就没有消除，此时再合闸无疑会重合到故障点上致使重合闸失败。

在采用快速接地刀闸后，其可以与单相重合闸配合，在故障相开关跳闸后故障相的快速接地刀闸快速合入，将故障相强制接地，消除潜供电流，使故障点的电弧熄灭，故障消除，然后快速接地刀闸再迅速打开，最后单相重合闸将故障相开关重新合闸成功，线路最终正常运行。

2、防止GIS爆炸（在侧重GIS设备介绍的相关书籍中大多是体现这个作用）。

一般的接地开关不能关合大电流，而快速接地隔离开关能合上接地短路电流。

这是因为当GIS设备内部发生接地短路时，在母线管里会产生强烈的电弧，它可以在很短的时间里将外壳烧穿，或者发生母线管爆炸。

为了能及时切断电弧电源，人为地使电路直接接地，通过继电保护装置将断路器跳闸，从而切断故障电流，保护设备不致损伤过大。

快速接地隔离开关通常都是安装在进线侧。

3、作为检修安全措施（这实际是最常见的用处了）。

比如我们厂550KVGIS的快速接地开关，说是快速接地开关，的确比普通接地开关动作速度要快，但它采用的也是三相联动机构，也就是说一个机构带动三相动作，显然它根本不可能配合单相重合闸使用的。

它也没有什么检测压力而动作来防止爆炸的功能回路。

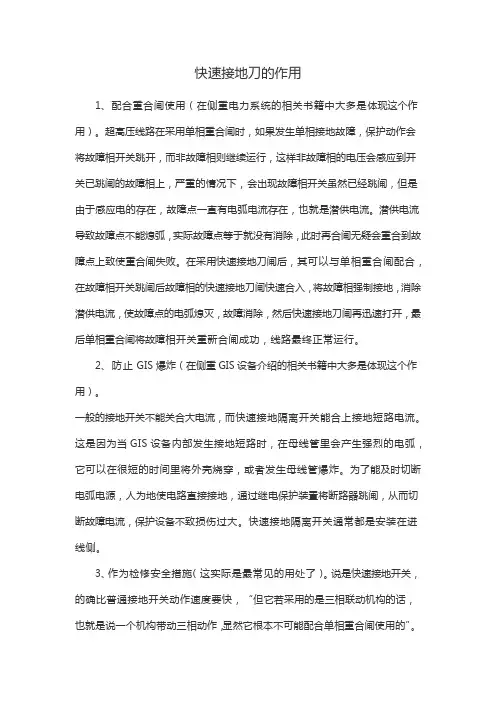

快速接地刀的作用1、配合重合闸使用（在侧重电力系统的相关书籍中大多是体现这个作用）。

超高压线路在采用单相重合闸时，如果发生单相接地故障，保护动作会将故障相开关跳开，而非故障相则继续运行，这样非故障相的电压会感应到开关已跳闸的故障相上，严重的情况下，会出现故障相开关虽然已经跳闸，但是由于感应电的存在，故障点一直有电弧电流存在，也就是潜供电流。

潜供电流导致故障点不能熄弧，实际故障点等于就没有消除，此时再合闸无疑会重合到故障点上致使重合闸失败。

在采用快速接地刀闸后，其可以与单相重合闸配合，在故障相开关跳闸后故障相的快速接地刀闸快速合入，将故障相强制接地，消除潜供电流，使故障点的电弧熄灭，故障消除，然后快速接地刀闸再迅速打开，最后单相重合闸将故障相开关重新合闸成功，线路最终正常运行。

2、防止GIS爆炸（在侧重GIS设备介绍的相关书籍中大多是体现这个作用）。

一般的接地开关不能关合大电流，而快速接地隔离开关能合上接地短路电流。

这是因为当GIS设备内部发生接地短路时，在母线管里会产生强烈的电弧，它可以在很短的时间里将外壳烧穿，或者发生母线管爆炸。

为了能及时切断电弧电源，人为地使电路直接接地，通过继电保护装置将断路器跳闸，从而切断故障电流，保护设备不致损伤过大。

快速接地隔离开关通常都是安装在进线侧。

3、作为检修安全措施（这实际是最常见的用处了）。

说是快速接地开关，的确比普通接地开关动作速度要快，“但它若采用的是三相联动机构的话，也就是说一个机构带动三相动作，显然它根本不可能配合单相重合闸使用的”。

它也没有什么检测压力而动作来防止爆炸的功能回路。

也就是说，在设计的时候，就仅仅把它当作一个线路接地刀闸使用了，在我见过的大多数GIS中，实际使用情况都是最后一种，尽管书中不这么介绍。

快速接地刀闸3年前我对这种东西也是一窍不通，后来我厂于2005年时购买了两个间隔的550KVGIS，当时参考了一本叫作《SF6气体绝缘全封闭组合电器（GIS）》的书和三大开关厂给我们的投标文件资料，才对这种东西有了一些了解。

至于快速接地刀闸的作用，大致有如下几点：1、配合重合闸使用（在侧重电力系统的相关书籍中大多是体现这个作用）。

超高压线路在采用单相重合闸时，如果发生单相接地故障，保护动作会将故障相开关跳开，而非故障相则继续运行，这样非故障相的电压会感应到开关已跳闸的故障相上，严重的情况下，会出现故障相开关虽然已经跳闸，但是由于感应电的存在，故障点一直有电弧电流存在，也就是潜供电流。

潜供电流导致故障点不能熄弧，实际故障点等于就没有消除，此时再合闸无疑会重合到故障点上致使重合闸失败。

在采用快速接地刀闸后，其可以与单相重合闸配合，在故障相开关跳闸后故障相的快速接地刀闸快速合入，将故障相强制接地，消除潜供电流，使故障点的电弧熄灭，故障消除，然后快速接地刀闸再迅速打开，最后单相重合闸将故障相开关重新合闸成功，线路最终正常运行。

2、防止GIS爆炸（在侧重GIS设备介绍的相关书籍中大多是体现这个作用）。

一般的接地开关不能关合大电流，而快速接地隔离开关能合上接地短路电流。

这是因为当GIS设备内部发生接地短路时，在母线管里会产生强烈的电弧，它可以在很短的时间里将外壳烧穿，或者发生母线管爆炸。

为了能及时切断电弧电源，人为地使电路直接接地，通过继电保护装置将断路器跳闸，从而切断故障电流，保护设备不致损伤过大。

快速接地隔离开关通常都是安装在进线侧。

3、作为检修安全措施（这实际是最常见的用处了）。

比如我们厂550KVGIS的快速接地开关，说是快速接地开关，的确比普通接地开关动作速度要快，但它采用的也是三相联动机构，也就是说一个机构带动三相动作，显然它根本不可能配合单相重合闸使用的。

它也没有什么检测压力而动作来防止爆炸的功能回路。

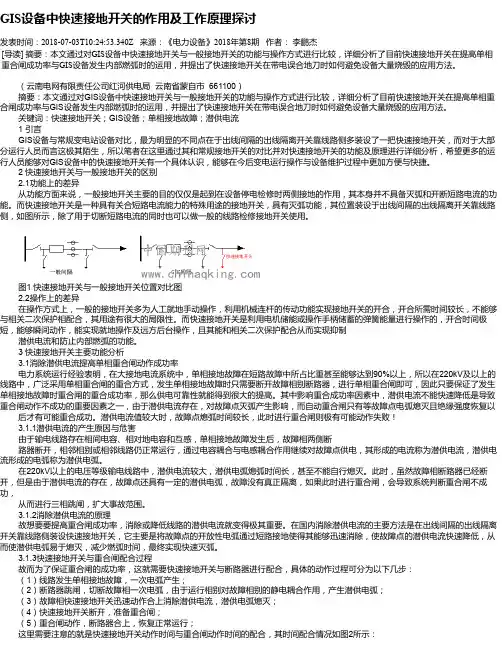

GIS设备中快速接地开关的作用及工作原理探讨发表时间：2018-07-03T10:24:53.340Z 来源：《电力设备》2018年第8期作者：李鹏杰[导读] 摘要：本文通过对GIS设备中快速接地开关与一般接地开关的功能与操作方式进行比较，详细分析了目前快速接地开关在提高单相重合闸成功率与GIS设备发生内部燃弧时的运用，并提出了快速接地开关在带电误合地刀时如何避免设备大量烧毁的应用方法。

（云南电网有限责任公司红河供电局云南省蒙自市 661100）摘要：本文通过对GIS设备中快速接地开关与一般接地开关的功能与操作方式进行比较，详细分析了目前快速接地开关在提高单相重合闸成功率与GIS设备发生内部燃弧时的运用，并提出了快速接地开关在带电误合地刀时如何避免设备大量烧毁的应用方法。

关键词：快速接地开关；GIS设备；单相接地故障；潜供电流1 引言GIS设备与常规变电站设备对比，最为明显的不同点在于出线间隔的出线隔离开关靠线路侧多装设了一把快速接地开关，而对于大部分运行人员而言这极其陌生，所以笔者在这里通过其和常规接地开关的对比并对快速接地开关的功能及原理进行详细分析，希望更多的运行人员能够对GIS设备中的快速接地开关有一个具体认识，能够在今后变电运行操作与设备维护过程中更加方便与快捷。

2 快速接地开关与一般接地开关的区别2.1功能上的差异从功能方面来说，一般接地开关主要的目的仅仅是起到在设备停电检修时两侧接地的作用，其本身并不具备灭弧和开断短路电流的功能。

而快速接地开关是一种具有关合短路电流能力的特殊用途的接地开关，具有灭弧功能，其位置装设于出线间隔的出线隔离开关靠线路侧，如图所示，除了用于切断短路电流的同时也可以做一般的线路检修接地开关使用。

图1 快速接地开关与一般接地开关位置对比图2.2操作上的差异在操作方式上，一般的接地开关多为人工就地手动操作，利用机械连杆的传动功能实现接地开关的开合，开合所需时间较长，不能够与相关二次保护相配合，其用途有很大的局限性。

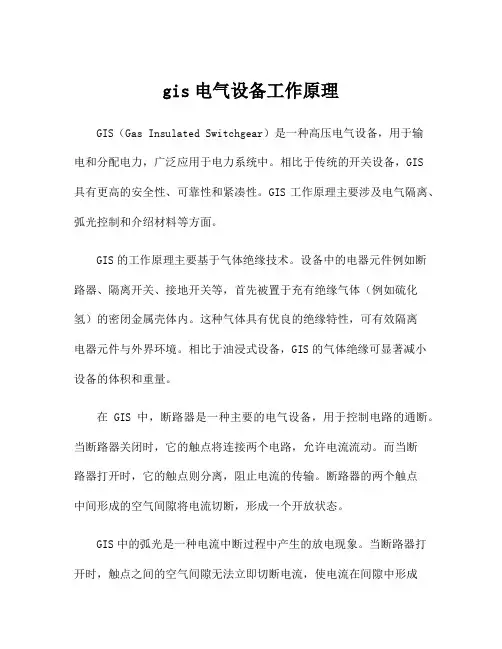

gis电气设备工作原理GIS（Gas Insulated Switchgear）是一种高压电气设备，用于输电和分配电力，广泛应用于电力系统中。

相比于传统的开关设备，GIS具有更高的安全性、可靠性和紧凑性。

GIS工作原理主要涉及电气隔离、弧光控制和介绍材料等方面。

GIS的工作原理主要基于气体绝缘技术。

设备中的电器元件例如断路器、隔离开关、接地开关等，首先被置于充有绝缘气体（例如硫化氢）的密闭金属壳体内。

这种气体具有优良的绝缘特性，可有效隔离电器元件与外界环境。

相比于油浸式设备，GIS的气体绝缘可显著减小设备的体积和重量。

在GIS中，断路器是一种主要的电气设备，用于控制电路的通断。

当断路器关闭时，它的触点将连接两个电路，允许电流流动。

而当断路器打开时，它的触点则分离，阻止电流的传输。

断路器的两个触点中间形成的空气间隙将电流切断，形成一个开放状态。

GIS中的弧光是一种电流中断过程中产生的放电现象。

当断路器打开时，触点之间的空气间隙无法立即切断电流，使电流在间隙中形成电弧。

这种电弧的出现会产生高温和压力，对设备造成磨损和损坏。

为了控制和适应弧光的出现，GIS中通常配备了多种弧光控制装置，例如弧柜、弧喷淋器和弧光检测仪器等。

这些设备能够用各种方式抑制电弧，并保护设备的正常运行。

除了电气隔离和弧光控制，GIS中的介绍材料也起到重要作用。

在设备的触点、绝缘体和外壳等关键部位，采用了特殊的材料以确保设备的绝缘性能和机械强度。

例如，触点通常使用镀银材料，以提高导电性和抗氧化性。

而在绝缘体方面，典型的材料有硅橡胶，其在高温和高湿度条件下能够保持良好的绝缘性能。

外壳通常采用高强度金属材料，如铝合金，以保护设备免受外界环境的影响。

总的来说，GIS的工作原理主要涉及电气隔离、弧光控制和介绍材料等方面。

通过气体绝缘、断路器、弧光控制装置和介绍材料等技术，GIS能够实现高效、安全、可靠的电力传输和分配。

正因为其独特的工作原理和优势，GIS在电力系统中得到了广泛的应用。

2020年第24期/总第318期0引言接地开关、隔离开关是550kV GIS 的重要组成部分，接地开关用于在安装维护期间把GIS 的各个对地绝缘部分接地，以便保护人身安全。

隔离开关可以隔离电路，同接地一起实现对高压输电线路和电气设备的控制、保护和检修。

在实际GIS 运行过程中，接地开关、隔离开关最常见的故障为操作机构拒动问题，而在三门核电现场出现了操作机构延时动作故障，本文对三门核电接地开关、隔离开关操作机构延时动作问题进行故障分析，并进行故障处理及改进优化。

1550kV GIS 接地开关、隔离开关操作原理介绍图1控制原理图三门核电500kV GIS 接地开关、隔离开关采用三相独立的DH 型电动操作机构，控制原理图见图1，合分闸信号，同时作用在ABC 三相单独的合闸继电器ZJ1A/B/C 或分闸继电器ZJ2A/B/C 。

三相合闸或分闸继电器动作后，继电器本身一副辅助触点（13-14）会形成自锁，保持继电器供电，继电器另有辅助触点（1-2、3-4、5-6）会接通电机控制回路，使得ABC 三相电动操作机构电机动作。

而接地开关、隔离开关合闸或分闸到位后，会带动辅助开关S0动作，切断合闸或分闸继电器回路，从而切断电机控制回路。

2故障现象描述三门核电500kV GIS 在执行设备停复役及维护过程中，发生了多次操作机构三相不一致，某一相或两相机构延时动作的情况，最长延时时间达到4分钟。

出现延时动作的设备，在第二次重复操作时，设备又能正常动作，故障不会复现。

500kV GIS 接地开关、隔离开关操作机构延时动作故障分析高利民摘要针对三门核电550kV GIS 接地开关、隔离开关操作机构延时动作故障进行分析及处理，并提出运行维护建议，避免后续出现类似故障并为后续类似故障处理提供参考关键词操作机构；延时动作；接触电阻中图分类号:TM561文献标识码:ADOI ：10.19694/ki.issn2095-2457.2020.24.04高利民从事中压开关柜、GIS 、变压器、发电机出口断路器等设备的调试、维护等工作,中核集团三门核电有限公司。

接地开关安装使用说明书1 概述ZF12-126（L）型三相共箱GIS的接地开关是该GIS的标准元件之一，接地开关分为两种类型：一种为普通接地开关（慢动开关），配电动操作机构，用作正常情况下的工作接地；一种为快速接地开关（快动开关），配电动弹簧操作机构，除具有工作接地的功能外，还具有切合静电、电磁感应电流及关合峰值电流的能力。

按使用位置不同，接地开关又分为角形接地开关和线形接地开关，角形接地开关主要用于主回路的直角拐弯形接地处；线形接地开关主要用于主回路直线形的接地处。

2 技术参数2.1 接地开关的技术参数（见表1）表 12.2接地开关动作特性（见表2）表22930 2.3 电动机构、弹簧机构的技术参数（另见0PH.412.174-2）3 结构与工作原理 3.1 外形和内部结构接地开关及其机构的外形如（图1、图2）所示，机构与筒体通过过渡板固定在本体上，在动作过程中，机构的拐臂（1-1）通过连杆（1-2）带动接地开关的外拐臂（1-3）进行分、合闸，操动机构除电动操作外，还能手动操作，电动与手动互相联锁。

图1 角形接地开关图2 线形接地开关3.2 接地开关动作原理3.2.1角形接地开关动作原理角形接地开关的结构如（图3）所示，触头支座（3-1）固定在绝缘支座上，动触头（3-2）与托架（3-6）相连，并贯穿触头支座。

当操动机构（1-5）接到操作命令后，机构主轴上的拐臂（1-3）旋转60o，通过与机构拐臂相连的连杆带动接地开关主轴上的外拐臂（1-1）旋转60o，从而使装在同一主轴上的内图4 线形接地开关装配3.4 电动机构及电动弹簧机构的工作原理(另见0PH.412.002-2)4 安装与调试4.1 接地开关和操动机构出厂时已安装连接完毕。

投运前，不得随意解体。

电动机构、电动弹簧机构固定在筒体上。

4.2 三极分、合闸同期性由结构尺寸保证。

4.3 电动机构和电动弹簧机构的调节调节电动机构的可调环节，保证接地开关分、合闸到底后行程开关的切换。

户外 GIS开关电器应用及探讨摘要：某新建发电厂一期建设2台2×480MW级燃气－蒸汽联合循环供热M701F4型燃气机，采用发变组单元接线，发电机出口装设断路器。

升压站采用户外式GIS组合电器开关，主接线由电厂至滨海和沥绍4回路出线，两组发变组及备用变，以及母联开关，电压互感器，接地刀闸等组成220kV双母线(Ⅰ母、Ⅱ母)接线，电能通过220kV升压站内（GIS）组合电器开关装置，直接输送到电网，通过我厂实践主要阐述在发电厂对GIS组合电器开关的应用和设备维护介绍。

关键词：GIS组合电器开关原理优势维护GIS（Gas Insulated Substation）是气体绝缘变电站的英文名字简称。

分为户外式和户内式，在气体绝缘变电站中，大部分的电气设备都是被直接或间接密封在金属管道和套管所组成的管道树中，从外部看不到任何开关、线路和接线端子。

管道树的内部全部采用SF6气体作为绝缘介质，并将所有的高压电器元件密封在接地金属筒中。

它是由断路器、母线、隔离开关、电压互感器、电流互感器、避雷器、套管7 种高压电器组合而成的高压配电装置。

现在新建，扩建的电站升压站及变电站对配电开关的可靠性，安全性，经济性要求越来越高。

在设计升压站时做到布局合理，工程空间占地少，设备绿色环保，工程质量优，节省成本以及保证设备长周期健康运行，降低运维成本、（GIS）气体绝缘全封闭组合电器是最优的选择，新建工程的应用，通过认识和了解其优缺点，以及如何做好日常的维护。

1.概述绍兴江滨热电一期建设2台2×480MW级燃气－蒸汽联合循环供热M701F4型燃气机，采用发变组单元接线，发电机出口装设断路器,升压站采用户外式GIS组合电器开关(ELK-14 六氟化硫气体绝缘金属封闭开关设备)。

主接线由电厂至滨海和沥绍4回路出线，两组发变单元组及启备用变，以及母联开关，正，副母电压互感器，接地刀闸等组成220kV双母线(Ⅰ母、Ⅱ母)接线，9个回路组成。

方家山GIS开关站接地开关的应用分析GIS（Gas Insulated Switchgear）是一种采用气体绝缘的高压开关设备，主要用于输电和配电系统中的输变电设备。

而在GIS开关站中，接地开关是一个十分重要的设备，它的作用是在需要进行检修或维护时，能够将设备与地面分离，确保操作人员的安全。

本文将对方家山GIS开关站接地开关的应用进行分析，探讨其在输电系统中的重要性和作用。

方家山GIS开关站是中国电力公司在输变电工程中的重要项目，采用了先进的GIS技术。

在这样一个大型的电力工程中，接地开关无疑是至关重要的一部分。

接地开关的基本原理是通过机构操作，将变电设备的主回路与地线相连接或隔离，从而实现设备的安全检修。

在这个过程中，接地开关需要满足快速分闸、可靠接地和防误操作等多重要求。

方家山GIS开关站接地开关的应用能够提高电力系统的安全性。

在GIS开关站中，设备的密集度较高，因此需要保证设备维护过程中的安全性。

接地开关的存在可以确保设备在维护和检修时的安全分离，防止因误操作导致的意外事故。

而且，接地开关的快速分闸和可靠接地功能可以迅速隔离故障设备，保证系统的安全运行。

方家山GIS开关站接地开关的应用也能够提高电力系统的经济性。

接地开关的作用是在必要的时候将设备与地面分离，以确保操作人员的安全。

这种实现方式相比传统的绝缘杆操作，不仅操作更加简便、快速，而且减少了设备的检修时间，提高了电力系统的运行效率。

接地开关采用了先进的气体绝缘技术，能够减少设备的占地面积，降低了设备的建设和维护成本。

方家山GIS开关站接地开关的应用在电力系统中具有重要的作用。

它可以提高系统的安全性、可靠性和经济性，保障设备的安全运行，提高电力系统的运行效率，降低系统运行成本。

在今后的电力工程建设中，应当重视接地开关的选型和配置，以保证电力系统的安全稳定运行。

还应当加强对操作人员的培训，提高他们操作接地开关的能力，确保设备的安全使用。

在未来，随着电力系统的不断更新和发展，方家山GIS开关站接地开关的应用也将逐步向智能化、自动化方向发展。

110kV基建工程中GIS设备安装及接地分析伴随着国内社会经济水平的不断提升，电力行业的重要性变得越来越突出，之所以出现这样的现象，主要是因为社会对于电力资源的需求量，变得越来越大，因此做好电力行业的有关工作也就显得相对重要。

在电力行业当中，110KV基建工作相对重要，并且在基建工作中GIS设备的安装与接地工作，又是其核心工作环节。

因此要想使得电力行业工作开展的质量水平得到提升，那么也就需要注重110KV基建工程的GIS安装与接地工作。

本文接下来将对此展开分析。

标签：110KV基建;GIS设备;安装接地前言：110KV基建工程建设内容中，GIS设备的安装与接地工作，是最为核心的内容之一，因此在实际工作开展流程当中，也就需要采取措施加以全面化的重视才行。

GIS设备的安装以及接地处理工作，对于该设备的正常运转所能够产生的作用是极为明显的，所以为了能够科学的实现GIS设备的安装，因此也就需要采取科学化的措施展开相应的研究。

本文在接下来的环节中将会对此展开全面分析。

一、GIS设备安装过程中需要注意的内容分析根据有关人员的分析了解发现，110KV基建工程中GIS设备安装过程，是需要注重相应的问题，如此才能确保实际工作开展的质量水平得到最大程度的提升。

通常情况下来讲，GIS设备安装过程中，需要注意的问题需要从以下角度展开考量：（一）科学把握好GIS设备安装的要求与范围110KV基建工程中的变电站部门，在安装GIS设备的时候，应当切实的注重相应的要点，即全面根据总的平面布局要求，切实估计生产工艺、运送以及防火等多个环节的生产指标工作，这样也才能在最终科学的规模之下，科学全面的统筹布置站区内的建筑物、线路以及管线设备等，从而确保整项工艺技术在实际工作开展流程中呈现出更为顺畅的特点，我们应当要顾及到机械作业的通道与空间，这样才能在检修与维护工作开展中，表现的更加具有便捷化特点，从而有助于施工工作的开展与建设。

还需要注意的问题是，GIS设备在安装的时候，必须要落实到各个环节当中，力求整个环节的安装技术，都能够呈现出最大化的提升，如此才能真正使得实际工作开展的质量水平，满足110KV基建工程项目建设的根本需要。

浅谈快速接地刀闸在GIS设备中的应用摘要：本文阐述了GIS设备中快速接地刀闸的特点、作用和应用方法。

通过本文，可以增进读者对的快速接地刀闸的了解，以及在运行过程中的使用方法，提高对GIS设备运行和使用能力。

关键词：GIS设备；快速接地刀闸；特点；作用；动作时间；应用引言随着我国电力工业和高压电网的高速发展，GIS设备应用越来越普遍。

由于GIS设备具有占地面积少、元件全部密封、受环境影响小、运行可靠、检修周期长、安装简便和运行费用低等优点，在空间日益紧张的城市变电站和有地理条件限制的水电站应用越来越广泛，像在毛尔盖和色尔古水电站开关站均采用了GIS设备。

GIS(GAS insulated SWITCHGEAR)是气体绝缘全封闭组合电器的英文简称，它是由断路器、隔离开关、接地刀闸、互感器、避雷器、母线、连接件和出线终端等组成，这些设备或部件全部封闭在金属接地的外壳中，在其内部充有一定压力的SF6绝缘气体。

快速接地刀闸是GIS设备中接地刀闸的一种形式，它不同于普通的接地刀闸，本文就将其应用作重点阐述。

1.快速接地刀闸的特点由于GIS设备运行时带电的高压部分均被封闭在接地的金属外壳内，通过绝缘强度高的气体介质如SF6气体隔离，如果运行中的高压设备发生缺陷或其他原因需要进行检修时，就无法像一般的敞开式设备那样停电挂临时接电线。

因此，对GIS设备就要求设计相对较多的接地刀闸，并且在电气和机械上设有联动闭锁功能，防止误操作。

装设的接地刀闸数量应满足所有可能需要检修接地的需要，便于检修时尽可能减小停电范围，提高供电可靠性。

目前，在GIS设备中运用比较成熟的固定式接地刀闸包括慢速接地刀闸（ES）和快速接地刀闸（FES）两种。

慢速接地刀闸是采用电动或手动的方式缓慢操作，关合或开断时间为秒级，并且需要在停电后操作。

快速接地刀闸是采用电动或储能方式进行高速操作，关合或开断时间与断路器相近，可在设备带电情况下操作。

因此，在设计快速接地刀闸时应对其额定参数做出相应规定，例如对于500kVGIS设备快速接地刀闸来说，极限通过电流为50kA/3s,合闸时间不大于0.1s,分闸时间不大于15s,开断电容电流为1.5A/8kV，开断电感电流为50A/2kV，在500kV电压下应具有关、合电流的能力为50kA。
