电接点表、浮球液位控制器原理接线

图文精讲液位继电器原理图，没见过这么全的！液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，根据选用不同的产品而不同。

下面小编给大家介绍一下液位继电器原理图。

1.通过电子式液位开关（BZ2401或BZ0501）和搭配的水位控制器(BZ201、BZ202)来进行控液位控制自动化。

电子式液位开关原理是通过电子探头对液位进行检测，再由液位检测专用芯片对检测到的信号进行处理,当被测液体到达动作点时，芯片输出高或低电平信号，再配合水位控制器，从而实现对液位的控制。

不需浮球和干簧管,外部无机械动作,耐污耐用,不怕漂浮物影响，任意角度安装,竖向安装有一定的防波浪功能，适宜长时间浸在水中,工作电压是直流5-24V，很安全。

这种方式较实用，寿命长，安全，价格实惠。

2.通过浮球开关来控制液位：一种是带着大金属球的浮球开关，浸在液体中时浮力大，可以控制两个液位，比如液体满了，浮球因为浮力而上升，带动球阀运动，使阀门关闭，停止进水，当水少了，浮球下降，阀门打开，又再进水，如此循环。

这种方式较多应用在煮开水器上。

另一种是带干簧管的微型浮球开关，由外面的带有磁性小浮球使杆里面的干簧管闭合，从而控制液位，多数应用在清水的液位控制，一般几块钱就有交易了，但易受污物影响。

还有一种是电缆式浮球开关，该装置通过一弹性电线与水泵连接，可用于水塔、水池各种浮球开关水位高低的自动控制和缺水保护，允许接的用电器是220V,10A左右，平衡锤或弹性电线的某一固定点到浮筒间的电线长度，决定水位的高低。

这种水位开关应用广泛，价格便宜，对于一些要求不太严格的场合适用。

但存在这样的问题：有一定耐污能力，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕而有失误，同一小水箱里不宜使用多个，否则会相缠绕。

使用寿命相对短些，而且多数直接接220V,存在一定的安全隐患，终有一天因为电线破损而漏电电人。

电接点液位开关原理一、简介电接点液位开关是工业生产过程中常用的液位检测装置之一。

其原理是以液位高度为控制参数，通过控制开关，实现液位控制、报警、控制液位、输送等功能。

本文将详细介绍电接点液位开关的原理及其应用。

二、原理电接点液位开关通常由电气触点、浮子、管道和安装支架等部分组成。

当浮子在液面上下浮动时，通过杠杆将动力传到电气触点上，触点会打开或关闭电路，从而起到控制液位的作用。

电接点液位开关主要包括两种类型：一是开关型电液位控制器，它以液位高度点和低点作为开关触点的限制，改变电路的通断，通过控制接触器（或继电器）的启动来改变液位的高低。

二是变送器型电液位控制器，它可将液位变换为具有一定输出标准的量值信号，通过控制器来实现液位的测量、输出、控制等功能。

三、优点1、操作方便电液位控制器使用简单，可以便捷地进行安装，无需调试，操作简单方便，操作者只需要进行正常的电路接线即可。

2、安全可靠电接点液位开关采用低电压、低电流硬件设计，能够有效地防止漏电、过电流等，确保使用安全。

3、灵敏度高电接点液位开关液位控制精度高、稳定性好，可以确保液位的准确控制和安全运行，减少事故的发生。

4、多种应用场景电接点液位开关可以广泛应用于各种液体的控制，包括清水、污水、石油、化学药品、食品、医药、涂料、化工、机械等多个行业领域。

1、城市给排水系统电接点液位开关在城市给排水系统中应用广泛，可以控制水流、排放等流程，保证城市正常供水和排水的安全运行。

2、石油、化学工业石油、化学工业中的重要流程控制通常采用电液位控制器进行控制，以确保其在生产过程中的稳定性和安全性。

3、食品、医药工业4、冶金、机械工业电接点液位开关可以应用于冶金、机械工业中的液体控制领域，例如液晶显示器、半导体产业中的控制、输送领域等。

电接点液位开关是一种在工业生产过程中广泛应用的液位检测装置。

其优点在于操作方便、安全可靠、灵敏度高、应用范围广泛等特点。

正确使用和维护电接点液位开关，可以有效地提高生产效率和安全性，为企业的发展提供有力保障。

液位继电器的接线方法及工作原理
液位继电器是一种用于测量液体的液位并控制液位变化的电器设备。

它具有一种特殊的工作原理，可以根据液位的变化来触发继电器的工作状态。

液位继电器的接线方法如下：
1. 电源接线：将电源的正极连接到液位继电器的正极脚，将电源的负极连接到液位继电器的负极脚。

2. 液位传感器接线：将液位传感器的信号线连接到液位继电器的信号脚。

3. 控制设备接线：将控制设备（如报警器或电磁阀）的电源线连接到液位继电器的继电器输出端。

液位继电器的工作原理如下：
1. 液位传感器：液位继电器通常使用浸入式或接触式液位传感器来检测液位。

浸入式传感器通过接触液体来测量液位高度。

接触式传感器则使用浮球或其他浮体来测量液位。

2. 电路：液位继电器的电路通常由一个比较器和一个继电器组成。

比较器接收来自液位传感器的电压信号，并将其与预设电压阈值进行比较。

如果电压信号超
过或低于阈值，则比较器会触发继电器工作。

3. 继电器：当液位传感器所测量的液位高度超过或低于预设阈值时，比较器会产生一个电信号，触发继电器的工作。

继电器通常具有一个可切换的电动触点，可以控制外部的电气设备，比如打开或关闭控制设备。

综上所述，液位继电器通过不同的接线方法和特殊的工作原理来测量液体的液位并控制液位变化。

它可以根据液位的变化来触发继电器的工作状态，从而实现对液位的监测和控制。

液位继电器在工业领域和家庭日常生活中具有广泛的应用，特别是在液位监测、报警和自动控制方面发挥着重要作用。

19个常见液位计工作原理图，满足多种需要，动画展示很有趣！液位开关，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

非接触式的如电容式液位开关,接触式的例如：浮球式液位开关、电极式液位开关、电子式液位开关。

电容式液位开关也可以采用接触式方法实现。

1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。

原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。

2、浮球液位计原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

3、钢带液位计原理：它是利用力学平衡原理设计制作的。

当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。

液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。

4、雷达液位计原理：雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

5、磁致伸缩液位计原理：磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。

浮球式液位传感器的原理图浮球液位传感器，顾名思义，就是利用浮子来检测液位的传感器。

具体有以下几种形式：一、传统玻璃管液位计加装红外监控装置传统玻璃管液位计就是在玻璃管中放一个浮子，浮子上下浮动就可以显示出水位高低。

但这种形式无法将液位信号转换为电信号来控制电气，所以传统玻璃管液位计无法完成液位的自动控制。

现在，GKY光电式探头夹采用红外线一收一发原理来检测液位，如下图。

浮子在玻璃管中随水位上下浮动。

当浮子挡住发射管发出的光线时，接收管就将液位信号发送出去。

这个信号接入GKY系列液位控制仪表/控制器/报警器就可以自动控制液位。

二、UQK浮球液位传感器UQK采用干簧管。

干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。

所以人们在浮球里放一块磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图2.1。

这就是UQK的液位控制/水位控制方式。

当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。

当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。

将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。

这种方式依靠水的浮力使浮球上下翻转，上限、下限间的距离依据导线的长度来决定。

由于要考虑耐流问题，导线不能太细。

同时导线使用一段时间后，变得僵化发硬，翻转很不灵活。

于是浮子翻转有时高一点，有时低一点，上下限位置很不准确。

于是出现了定位准确的GSK方式。

三、GSK浮球液位传感器GSK也采用干簧管，它将干簧管固定在管壁内固定的位置。

浮子随着浮力沿着管壁上下滑动，见图3.1。

浮子内有磁铁，经过干簧管时，触点吸合。

干簧管触点也是直接串接交流接触器，可以控制水泵启动，见图3.2。

GSK上下限位置精确，但管壁不能有脏东西，安装不能倾斜（小于30°），否则会影响浮子的上下移动。

所以这种方式不能在污水中使用。

UQK、GSK可直接接220V或380V交流电，但干簧管因水位波动，触点频繁吸合，使用寿命大幅降低。

浮球式液位计的工作原理和正确使用方法液位计工作原理浮球式液位计由液位传感器和电流转换器两部分构成，浮球与液位同步变化，掌控弹簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4～20mA标准电流信号并叠加数字信号输出。

能对开口、密闭容器或地下池槽里的介质液位在仪表掌控室内进行显示、报警和掌控。

被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。

用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位，广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。

浮球式液位计的工作原理及应用范围：1、工作原理：浮球连续式液位计是利用浮球内磁铁随液位的变化来更改本体杆内的电阻与磁簧开关所构成的分压电路，从而转换成分压信号，此分压信号可经过液位计变成4～20mA等标准工业信号，以检测液位。

磁簧开关的间隙愈小，精度越高。

此液位计还可搭配其他二次仪表作远距离指示，是一种原理简单，牢靠性较佳的液位指示器。

2、应用范围：浮球连续式液位计适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量为理想。

浮球式液位计的正确使用方法:（1）使用前首先检查液位计是否在检定周期内，否则，应进行校验，不合格适时更换。

（2）传感器应水平安装，下入长度应符合技术要求。

（3）传感器与防爆接线盒之间要连接紧固、严密，不得漏进雨水。

（4）接线要按使用说明书进行，不能短接或接错。

（5）浮球式液位计要工作在设定测量范围内，不得超量程工作。

超声波液位计两种故障及处理方法超声波液位计时一种非接触式测量储罐液位的仪表，具有使用快捷、性能稳定、牢靠性高等优点，适用于食品、饮料、制药等领域中。

今日我紧要来介绍一下超声波液位计两种常见故障及处理方法，希望可以帮忙到大家。

第一种：现场容器里面有搅拌，液体波动比较大，影响超声波液位计的测量。

浮球液位开关接线图浮球液位开关原理动画图：
使用“黑色”和“蓝色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
使用“黑色”和“褐色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
重锤的装置法
将浮球开关的电线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。

(如果有必要的话，也可用螺丝起子把此一塑胶环拆下)，再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。

轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。

**重锤只要轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。

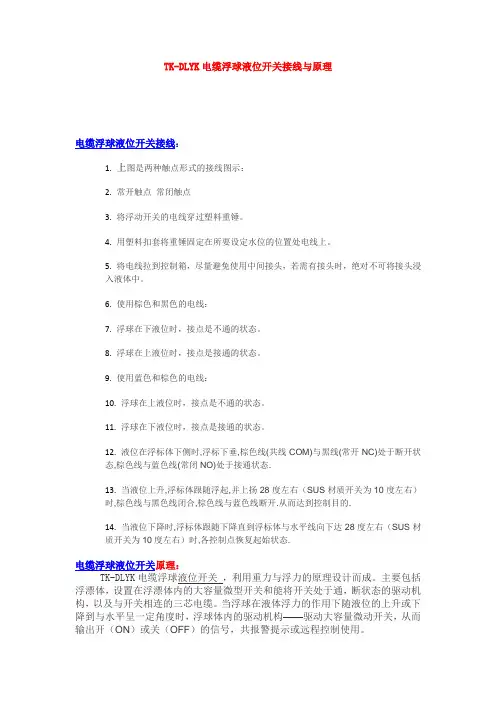

TK-DLYK电缆浮球液位开关接线与原理
电缆浮球液位开关接线：
1.上图是两种触点形式的接线图示：
2.常开触点常闭触点
3.将浮动开关的电线穿过塑料重锤。

4.用塑料扣套将重锤固定在所要设定水位的位置处电线上。

5.将电线拉到控制箱，尽量避免使用中间接头，若需有接头时，绝对不可将接头浸
入液体中。

6.使用棕色和黑色的电线：
7.浮球在下液位时，接点是不通的状态。

8.浮球在上液位时，接点是接通的状态。

9.使用蓝色和棕色的电线：
10.浮球在上液位时，接点是不通的状态。

11.浮球在下液位时，接点是接通的状态。

12.液位在浮标体下侧时,浮标下垂,棕色线(共线COM)与黑线(常开NC)处于断开状
态,棕色线与蓝色线(常闭NO)处于接通状态.
13.当液位上升,浮标体跟随浮起,并上扬28度左右（SUS材质开关为10度左右）
时,棕色线与黑色线闭合,棕色线与蓝色线断开.从而达到控制目的.
14.当液位下降时,浮标体跟随下降直到浮标体与水平线向下达28度左右（SUS材
质开关为10度左右）时,各控制点恢复起始状态.
电缆浮球液位开关原理：
TK-DLYK电缆浮球液位开关，利用重力与浮力的原理设计而成。

主要包括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通，断状态的驱动机构，以及与开关相连的三芯电缆。

当浮球在液体浮力的作用下随液位的上升或下降到与水平呈一定角度时，浮球体内的驱动机构——驱动大容量微动开关，从而输出开（ON）或关（OFF）的信号，共报警提示或远程控制使用。

水位浮球开关怎么接线?浮球开关和接触器接线图如下：浮球和交流接触器手动自动控制潜水泵实物接线图交流接触器的m1.m2 一端接零线，另一端接浮球，余下一根浮球线接火线就可以了。

用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。

浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接380V。

这样当水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后，浮球触点断开，交流接触器自动停止抽水。

浮球开关控制两台排污泵一备一用，水位超高时两台同时启动线路浮球开关排污泵现代建筑的地下室、地下车库和公路隧道等容易积水的地方，都需要排污泵进行排水作业，一般都是一备一用安装两台水泵来进行排水工作。

现在讲解一下两个浮球开关控制两台排污泵，其中一备一用，水位超高时，两台排污泵同时启动运行的控制原理，其原理图如下：电气控制原理图所需材料：一、潜水排污泵两台二、空开或者断路器两个三、交流接触器两个四、热继电器两个五、万能转换开关一个六、熔断器一套七、按钮四个八、指示灯红色和绿色各两个，声光蜂鸣器一个九、导线及其他配件若干电路分析：万能转换开关的手柄打在中间位置时，是手动控制，按下启动按钮SB2或者SB4可以启动一号或者二号排污泵，并且可以自保连续运行，按下停止按钮SB1或者SB3排污泵停止运行。

当万能转换开关打向左边时，一号排污泵自动运行，二号排污泵备用；当低水位浮球开关触点闭合，接通交流接触器KM1控制线路，使1KM通电吸合，一号排污泵运行工作；当水位超高时，由于高水位浮球开关的闭合，接通了二号备用排污泵的控制线路，使交流接触器KM2吸合，二号排污泵运行工作，也就是两台排污泵超高水位同时运行。

万能转换开关打到右边时二号排污泵自动控制，一号排污泵备用，它的工作原理和打到左边时一样，这里不再重复叙述了。

当排污泵过负载时，热继电器保护动作，切断相应的控制回路使排污泵停止运行，接通蜂鸣器控制回路，蜂鸣器发出声光报警，提醒维修人员检查维修，排除故障。

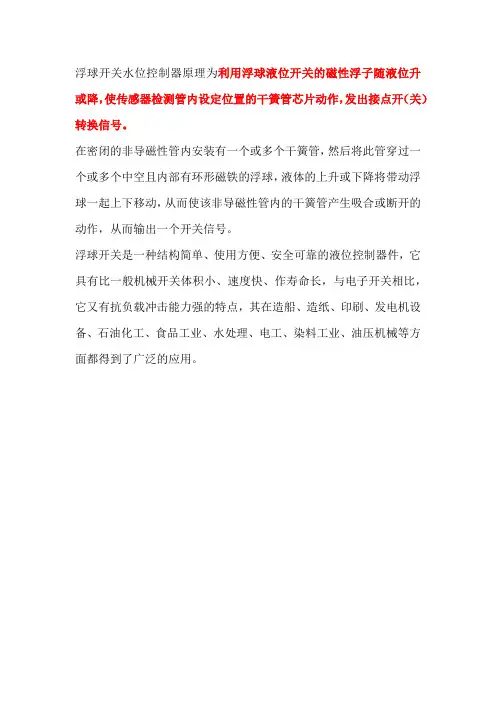

浮球开关水位控制器原理为利用浮球液位开关的磁性浮子随液位升或降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开（关）转换信号。

在密闭的非导磁性管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环形磁铁的浮球，液体的上升或下降将带动浮球一起上下移动，从而使该非导磁性管内的干簧管产生吸合或断开的动作，从而输出一个开关信号。

浮球开关是一种结构简单、使用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小、速度快、作寿命长，与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面都得到了广泛的应用。
