管道水压试验方案一、试验准备1.确定试验管道的类型、尺寸、材质、压力等级以及试验要求。
2.检查试验管道及附件的完整性，包括管道连接、阀门、法兰、密封垫片等。
3.准备试验设备，包括压力表、压力泵、压力计等。
4.确定试验液体，一般选择水作为试验液。
5.对试验过程进行安全评估，并采取相应的安全措施，如佩戴防护眼镜和手套。
二、试验流程1.开启试验管道的进口和出口阀门，并检查泄漏情况。
2.连接压力表和压力泵，检查仪表的准确性和工作状态。
3.逐步加压，注意观察管道系统的压力变化，并记录压力值。
4.在达到预定压力后，保持试验压力稳定，并持续观察泄漏情况。
5.在保持试验压力稳定的条件下，进行试验时间计时。
6.试验结束后，逐步降压，关闭试验管道的进口和出口阀门。
7.检查试验管道是否有渗漏情况，如有渗漏应及时修复。
8.收拾试验设备及工具，清理试验现场，还原试验环境。
三、试验要求1.试验压力应按照管道的使用要求及相关标准进行设置，一般为额定压力的1.5倍。
2.在试验过程中，压力应保持稳定，并符合规定的试验时间要求。
3.试验过程中，应对管道系统进行全面观察，检查是否存在泄漏和异常现象。
4.试验结束后，应对试验结果进行记录和统计，包括试验时间、试验压力、泄漏情况等。
5.如果试验管道未能通过试验，应及时进行修复，并重新进行试验。
四、安全注意事项1.在试验过程中，要严格遵守相关安全规定，确保工作人员的人身安全。
2.对试验现场和设备进行安全评估，并进行必要的安全防护。
3.在加压和降压过程中，应缓慢进行，以避免对管道系统和设备造成冲击。
4.如发现泄漏或其他问题，应立即停止试验，并及时采取相应的应急措施。
5.在试验过程中，要注意预防试验液体的飞溅和污染，合理处理试验废液。
以上是一种通用的管道水压试验方案，根据实际情况和试验要求，还需要进行具体的调整和补充。
在进行试验前，应详细了解试验标准和要求，并按照相关规定进行操作。
同时还需注意试验过程中的安全问题，确保试验的顺利进行。
压力管道水压试验方案完整版
方案
本工程管道采用水压试验方法进行质量检测。
试验过程中，应按照以下步骤进行操作：
1.准备工作：对管道进行强度试验，注水排气，泄压处理。
2.水压试验指挥小组：由项目经理部组建试验指挥小组，
以生产经理张德新为组长，技术负责人张吉春为副组长，辛留更、张中华、刘兴忠等技术人员为试压小组成员。
3.前期准备：试压用的压力表必须经过校验，并在有效期
内使用。
电动试压泵应开关灵活，其工作压力应能满足试验压力的要求。
加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。
试压用的水源和电源应准备齐全，且水质应清洁无污。
4.测试流程：按照水压试验程序流程图进行操作，试压过
程中至少使用2块压力表，打压端及末端(排气端)各一块，在
其余方便加压力表处也应加设压力表。
堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。
5.结果判定：根据试压结果进行判定，若试压合格，则可进入下一步工序。
若试压不合格，则需进行排水处理。
本试压方案的编制，旨在确保本工程热力管道质量满足要求。
给水管道水压试验方案一、实施目的与要求为了确保给水管道系统的安全和可靠运行，对新建或改造的给水管道进行水压试验是必要的。
本试验方案的目的是检测给水管道系统的密封性和承压能力，以确保其达到设计和使用要求。
二、试验准备1. 试验设备：- 压力表：量程适应试验压力的压力表，精度要求高于试验压力的1%。
- 水泵：能够提供试验所需压力的水泵。
- 收敛装置：用于收集试验中耗用的水，并维持试验压力恒定的装置。
- 其他辅助设备：包括连接管道、阀门等。
2. 试验人员：- 试验负责人：负责试验全过程的监督和指导。
- 执行人员：实施试验操作和记录试验数据。
3. 试验材料：- 水源：用于试验的水源，水质应符合相关标准。
- 封堵材料：用于封堵试验管道的孔洞或接口。
4. 试验环境：- 温度：试验环境温度应在5℃~40℃之间。
- 干燥：试验区域应保持干燥、洁净。
三、试验步骤1. 准备工作：- 清洗管道：清洗试验管道，确保内部洁净，防止试验过程中产生杂质。
- 封堵孔洞：对于准备试验的孔洞或接口，使用封堵材料进行严密封堵。
2. 系统充水：- 打开供水阀门：逐渐打开供水阀门，将试验系统充满水，确保无气泡进入管道。
3. 压力保持：- 压力调节：使用水泵逐渐提高系统内的水压，并通过调节收敛装置，保持试验压力恒定。
- 压力保持时间：按设计要求保持一定时间（一般为30分钟），以检验管道系统的密封性。
4. 压力释放：- 关闭供水阀门：在试验结束后，逐渐关闭供水阀门，停止向试验系统供水。
- 压力释放：打开系统排气阀门，释放系统内的水压。
5. 结果评定：- 检查泄漏：使用目视、听觉等方法，检查试验管道系统是否有泄漏现象。
- 记录数据：记录试验压力、保持时间以及泄漏情况等试验数据。
- 结果评定：根据试验数据判断试验是否合格，如果发现泄漏或其他异常情况，需要进行相关修复或再次试验。
四、安全注意事项1. 试验过程中的操作人员应严格按照操作规程进行操作，确保人身安全。

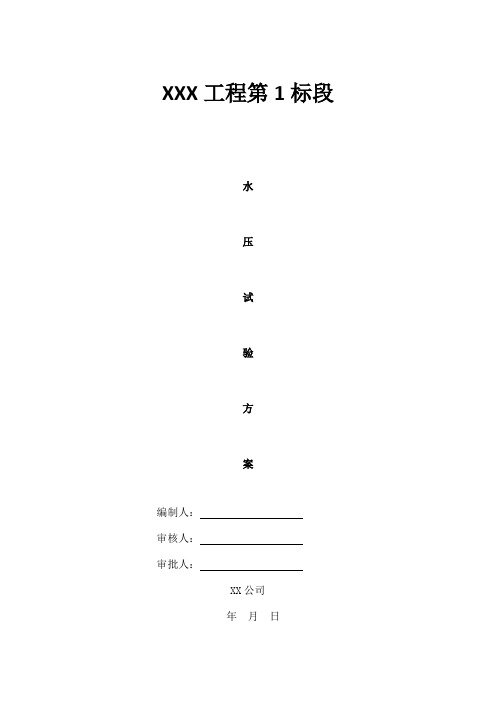

XXX工程第1标段水压试验方案编制人：审核人：审批人：XX公司年月日目录一、工程概述 (1)二、编制依据 (1)三、压力管道的水压试验方法和试压分段计划 (1)（一）试压分段计划 (1)（二）、试压管段封板后的后背设计 (2)（三）DN1800堵板设计计算： (2)（四）压力管道水压功能性试验 (5)四、注意事项 (8)五、材料与设备 (10)六、试验组织机构 (10)七、水压试验时间安排 (11)一、工程概述XXX总公司承建XXX工程第Ⅰ标段DN1800钢管施工，起点K0+000，终点K4+230，总长4230km。
材质为Q235B型钢管，壁厚分为22mm，20mm，16mm，钢管接口形式为CO2气体保护焊接，焊缝质量等级为Ⅱ类焊缝，无探伤检测比例为50%。
焊缝探伤检测合格后，分段对压力管道强度和严密性进行试验，其试验方法采用水压试验法，工作压力为0.6MPa,试验压力为0.9MPa。
管道试压合格后再分段进行内防腐。
二、编制依据1）“XXX工程”施工图纸。
2）GB50268-2008《给水排水管道施工及验收规范》。
3）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》。
三、压力管道水压试验方法和试压分段计划（一）试压分段计划按相关规范，水压试验不超过1km一段为宜；设计另有要求除外。
本标段计划分为四段试验，第一段由K0+000至K1+037.315，第二段K1+037.315至K2+342；第三段K2+342至K3+224.264；第四段K3+224.264至K4+230。
该分段考虑主要是在高点设计有排气阀，低点设计有放空阀，基本在1km左右，长度均匀，排水方便。
因为本工程大部分管线都是顶管，根据现场实际情况，只有第二段K1+037.315至K2+342稍长，但可以满足要求。
（二）、试压管段封板后后背设计根据设计和规范要求，本标段管道封板后后背设计，采用型钢支撑和顶托，支撑在顶管工作井墙体上；大开挖末端采用混凝土墩做后背支撑在基坑土体上。
水压试验施工方案一、引言水压试验是工程中非常重要的一项工序，其施工方案的设计和执行直接关系到工程质量和安全。
本文将在对水压试验的意义进行简要介绍后，详细阐述水压试验的施工方案。
二、水压试验的意义2.1 确保工程质量水压试验是一种最常见的检测手段，通过在工程完工后注入水进行试验，可以排查施工过程中的漏洞和缺陷，确保施工质量符合设计要求。
2.2 保障工程安全水压试验能够检测工程结构的承载能力和密封性，一旦有漏水或其他问题，可以及时发现和修复，从而保障工程的使用安全。
三、水压试验施工方案3.1 装置准备在进行水压试验前，需要对试验装置进行充分准备，包括检查管道和设备的连接情况、准备试验所需的水和使用的工具等。
3.2 水压试验过程1.充水阶段：先闭合系统中的所有阀门，然后逐渐向系统中注水，确保注水速度适中，避免冲击系统和结构。
2.加压阶段：当系统注满水后，逐渐增加系统内的水压，要注意监测压力表的指示，确保压力稳定。
3.保压阶段：维持系统内部一段时间的水压，一般建议保持数小时，以观察系统是否存在渗漏问题。
3.3 检测与修复1.检测：在保压阶段，通过可视和仪器设备检测系统是否存在漏水或其他异常情况。
2.修复：一旦检测到系统存在问题，要及时停止试验，排水、确认问题原因，并进行修理。
3.4 结束与记录水压试验完成后，需要恢复原状，包括排空系统内的水、清理试验装置、记录试验数据等，以备日后查证和分析。
四、总结水压试验是工程中一项必不可少的重要工序，其施工方案的设计和执行对工程质量和安全都具有至关重要的意义。
只有严格按照规范要求进行水压试验，并及时处理问题，才能确保工程的可靠性和安全性。
五、参考文献•《建筑给水排水及采暖通风空调工程施工质量验收标准》•《施工安全工程技术措施规范》以上是关于水压试验施工方案的简要介绍，希望对相关工程人员有所帮助。
管道水压试验方案
管道水压试验方案
一、测试准备
1.1 测试前应检查管道的连通性，确保无泄漏，齐备检验工具和器材，如压力表、钢尺、水桶等。
1.2 测试前应保证管道内无异物和杂质影响测试结果，并堆放好材料和设备。
1.3 测试前应对管道进行清洗和消毒。
1.4 测试前应对空气压缩机进行检查和清洗，确保其配备适合的耐压软管，避免在实验过程中出现突发事故。
二、测试方法
2.1测试流程
1)安装好测试系统，将管道加压至预定压力，保持一段时间后照相记录。
2)降低管道压力，每次降低压力不超过0.05MPa，再次记录压力和时间，直到压力降低到规定的最低限度。
3)恢复管道压力至预定值，保持一段时间，同时注意管道内是否有泄漏。
4)将空气压缩机接口拔开，待水压试验完成。
2.2测试要求
1)测试环境应保持稳定，温度不应过高或过低，以免影响测试
结果。
2)测试时，管道内不得带水或其他任何介质。
3)测试时应按照预定的压力进行测试，不得随意改变。
4)测试时应注意观察地面是否有水渍，管道内是否有漏水，及
时处理，避免事故的发生。
三、设备维护
3.1 压力表应定期进行校验，尤其是在使用数年后，更需保持
检测仪器的正常性，符合安全性和耐压性。
3.2 试验水桶应定期清洗，防止污水存留，影响水压试验的精度。
3.3 空气压缩机应定期保养，更换耐压软管等附件。
以上是对于管道水压试验方案的详细介绍，希望对您有所帮助。
在使用期间，注意安全措施，遵循公共规定和标准要求进行操作，
确保设备的稳定运转，为企业制定高质量管理计划提供有力保障。
压力管道水压试验方案工程概述本工程包括Q235B型钢管和PVC-U管两种输水管道。
钢管壁厚为6.5mm，焊缝质量等级为Ⅱ级，接口形式为V型，坡口为60°。
焊缝已经经过磁粉无损探伤，全部合格。
PVC-U 管道采用密封圈承插口连接，管径分别为DN355、DN140、DN110、DN90，根据管径和压力值不同，采取不同管径不同压力值分段试验。
二、编制依据1.管道安装设计施工图纸。
2.GB-2008《给水排水管道施工及验收规范》。
3.GB-2010《工业金属管道工程施工规范》。
4.GB-1998《现场设备、工业管道焊接工程施工及验收规范》。
三、压力管道的水压试验方法一）试压计划压力试验分强度试验和严密性试验。
钢管和PVC-U管分别进行试验。
根据相关规范规定，压力管道水压试验以1.0km 为宜。
PVC-U管根据实际情况，采取不同管径不同压力值分别进行压力试验（见附表二）。
强度试验压力应为工作压力的1.5倍。
二）试验准备1.管道安装完成后，应进行清洗，确保管道内部干净。
2.所有阀门、附件等设备应安装齐全，密封良好。
3.试验前应进行安全检查，确保人员和设备安全。
4.试验前应进行试验计划的编制和报验。
三）试验过程1.开始试验前，应先将管道内充满水，并排除气体。
2.试验期间应保持试验压力稳定，检查管道是否有渗漏。
3.试验结束后，应将管道内的水排放干净，并进行记录。
四）试验结果1.试验结束后，应进行试验结果的记录和报告。
2.如发现管道有渗漏或其他问题，应及时进行处理。
3.试验合格后，方可进行下一步工作。
四、注意事项1.试验期间应保持现场安全，严禁吸烟、使用明火等行为。
2.试验期间应定期检查设备的工作状态，确保设备正常运行。
3.试验期间应按照试验计划进行试验，不得随意更改。
4.如发现异常情况，应立即停止试验并进行处理。
5.试验结束后，应将现场恢复原状，清理垃圾。
压力下降不得超过0.05MPa，且系统无渗漏，以确保管道的严密性。
压力管道水压试验方案一、试验目的1.验证压力管道的设计和施工质量是否满足相关标准和规范要求；2.检测压力管道的耐压试验性能和安全性能；3.查找和排除压力管道系统中可能存在的隐患和缺陷；4.为投入正式运行前的管道系统验收提供依据。
二、试验准备工作1.检查试验设备和试验介质的完好性，确保其符合试验要求；2.清理和检查被试管道的内外表面，确保其干净无杂质；3.检查被试管道系统的连接部位，确保其结构稳固可靠；4.准备相关试验仪器和测量工具，如压力表、温度计、流量计等；5.制定试验方案，包括试验压力、试验时间、试验流程等内容。
三、试验过程1.将试验介质引入被试管道系统，并逐渐加压至试验压力；2.在试验过程中实时监测和记录试验压力、温度、流量等相关参数；3.在试验压力下，观察被试管道系统是否出现渗漏、冒泡等异常情况；4.在试验压力下，检查被试管道系统的支撑、固定和附件等部位是否有松动、脱落现象；5.在试验压力下，测量被试管道系统的位移、变形等变量，并记录；6.试验结束后，逐渐减压并排空试验介质，确保被试管道系统内无残余压力。
四、试验条件1.试验介质的选择要符合被试管道系统的设计和使用要求；2.试验介质的温度要与设计工况相适应，需保持恒定；3.试验介质的流量要满足被试管道系统的设计工况要求；4.试验时要保持环境温度和湿度的稳定，以减少对试验结果的干扰。
五、结果评价1.根据试验结果判断被试管道系统是否满足相关标准和规范要求；2.对试验数据进行分析和比对，查找可能的缺陷和问题；3.根据试验结果提出改进建议和技术要求。
六、试验安全措施1.在试验过程中要保持人员的安全距离，确保人员不直接接触试验介质；2.确保试验设备和仪器的安全可靠，避免发生意外事故；3.在试验过程中要及时排除可能存在的安全隐患；4.严格落实现场管控措施，确保试验现场的安全。
七、试验记录与报告1.在试验过程中要详细记录试验参数、观察结果等；2.对试验过程中的异常情况和处理措施进行记录；3.撰写试验报告，包括试验目的、试验过程、试验结果等内容，并提交相关部门。
给水管道压水试验方案试验目的验证给水管道系统的完整性和严密性。
检测管道系统是否存在渗漏或损坏。
确保管道系统符合设计标准和规范要求。
试验范围新安装的给水管道系统。
经过维修或改造的给水管道系统。
怀疑存在渗漏或损坏的给水管道系统。
试验方法水压试验：向管道系统注入水，并通过加压泵保持压力。
分段试验：将管道系统划分为较小的试验段，逐段进行试验。
试压时间：根据管道系统的尺寸和压力等级，确定适当的试压时间。
试验设备加压泵压力表压力传感器管道堵头泄漏检测工具试验步骤1. 准备关闭给水管道系统的所有阀门。
在管道系统末端安装管道堵头。
安装压力表和压力传感器。
2. 加压使用加压泵向管道系统注入水。
逐渐提高压力，直至达到试验压力。
保持试验压力恒定，通常为管道设计压力的1.5倍。
3. 保压维持试验压力一定时间，通常为24小时。
定期监测压力，确保无明显下降。
4. 记录数据记录试验期间的压力变化。
观察是否有泄漏或渗水的迹象。
5. 降压缓慢释放管道系统中的压力。
打开阀门，让水排出系统。
6. 检查检查管道系统是否有渗漏或损坏的迹象。
验证压力保持稳定，没有明显下降。
7. 评估结果分析试验数据，确定管道系统的完整性和严密性。
识别任何泄漏或损坏的位置。
出具试验报告，记录试验结果和评估结论。
试验注意事项确保试验时管道系统周围没有人员。
根据管道尺寸和压力等级选择合适的试验设备。
严格遵循试验步骤和安全规范。
仔细观察试验期间的压力变化和泄漏迹象。
试验后及时关闭阀门，避免水压损坏管道或设备。
质量控制措施试压过程中严格控制压力和时间。
使用经过校准的压力表和传感器。
定期检查管道系统各个连接点的密封性。
由合格且经验丰富的技术人员监督试验。
XXX工程第1标段水压试验方案编制人：审核人：审批人：XX公司年月日目录一、工程概述 (1)二、编制依据 (1)三、压力管道的水压试验方法和试压分段计划 (1)（一）试压分段计划 (1)（二）、试压管段封板后的后背设计 (2)（三）DN1800堵板设计计算： (2)（四）压力管道水压功能性试验 (5)四、注意事项 (9)五、材料与设备 (10)六、试验组织机构 (11)七、水压试验时间安排 (12)一、工程概述XXX总公司承建的XXX工程第Ⅰ标段DN1800钢管施工，起点K0+000，终点K4+230，总长4230km。
材质为Q235B型钢管，壁厚分为22mm，20mm，16mm，钢管接口形式为CO2气体保护焊接，焊缝质量等级为Ⅱ类焊缝，无探伤检测比例为50%。
焊缝的探伤检测合格后，分段对压力管道的强度和严密性进行试验，其试验方法采用水压试验法，工作压力为0.6MPa,试验压力为0.9MPa。
管道试压合格后再分段进行防腐。
二、编制依据1）“XXX工程”施工图纸。
2）GB50268-2008《给水排水管道施工及验收规》。
3）GB50236-98《现场设备、工业管道焊接工程施工及验收规》。
三、压力管道的水压试验方法和试压分段计划（一）试压分段计划按相关规，水压试验不超过1km一段为宜；设计另有要求的除外。
本标段计划分为四段试验，第一段由K0+000至K1+.315，第二段K1+.315至K2+342；第三段K2+342至K3+224.264；第四段K3+224.264至K4+230。
该分段考虑主要是在高点设计有排气阀，低点设计有放空阀，基本在1km左右，长度均匀，排水方便。
因为本工程大部分管线都是顶管，根据现场实际情况，只有第二段K1+.315至K2+342稍长，但可以满足要求。
（二）、试压管段封板后的后背设计根据设计和规的要求，本标段的管道封板后的后背设计，采用型钢支撑和顶托，支撑在顶管工作井的墙体上；大开挖的末端采用混凝土墩做后背支撑在基坑的土体上。
后背的压力验算：设计最大试验压力：0.9MPa，即900KN/㎡二个封板的面积：π×0.9²×2=5.㎡后背的总推力：900×5.=4578.12KN后背的总面积：10m×5.4m=54㎡后背的压力：4578.12/54=84.78KN/㎡（三）DN1800堵板设计计算：①材料的选用及焊接方式：钢管段试压堵板采用δ=24㎜钢板加24㎜厚筋板井字肋，肋板上再加腹板。
②水传至堵板的总推力为：N=π/4·D2·P=0.785×1.772×1.05×106=2582.3kND——钢管径为1.77m；P——试验压力为0.9MPa，顶管两端中心高差约15m，顶管段水压力为0.9+0.15=1.05MPa。
③焊缝承受水压力验算l W=N/（he×lw）=N/（0.7×hf×fwf）=2582.3×103/(0.7×18×160)=1280mm即为1.28m lw——角焊缝的长度；he——角焊缝的有效厚度；hf——角焊缝的厚度；fwf——焊缝的设计强度，160N/mm2。
实际焊缝长度：π×1.77×2+8×(0.3+0.22)×2=12.176m。
安全系数取4，即1.28×4=5.12＜12.176，满足要求。
④计算方法计算出一定数量的筋板抗变形力和管道压力水的总作用力平衡用一定数量的筋板焊接在钢板上，其抗变形力大于管道压力水的总作用力，用24㎜钢板的抗变形力作为保险系数。
a)假设用4块筋板将圆形钢板分成9块长条形，压力水最大作用面积S=1.77×1.77÷9=0.348m2b)作用在1.77m长条形的均力为：q=S·P/1.77=0.348×0.95×106÷1.77=.7kN/m(P为DN1800顶管段试验压力)c)设最大变形量为5mmf=5ql4/（384EI）I=ab3/12=（0./12）b3=0.002b3f=5×186700×1.774/（384×2.1×1011×0.002 b3）≤0.005 f——钢板挠度；q——分布力大小；l——长度1.77m；E——钢板弹性模量，2.1×105N/mmI——矩形惯性矩；EI——刚度；a——筋板厚度，24mm；b——筋板宽度；b≥0.285m，b取300mm即可。
a)同理可知：最大作用面积抗变形筋板宽度能够满足刚度需要，其余小于最小作用面积都能满足刚度的需要。
堵板与钢管采用双面焊，筋板两侧与钢板都焊接角焊缝，筋板端头两侧都与钢管焊接。
焊缝等级二级，焊条型号E4303.（四）压力管道水压功能性试验1、水压试验流程2、试压方法2.1试压准备a)第一次及第二次水压试验前要用堵头封堵管的两端；并且所有进人口应焊好法兰短管，随时准备封闭。
b)在管汇上安装短管和阀门；并清除试验管段的杂物，并清除干净；c)管线焊接完成后，将封板焊接在两侧管线的端部；将检修阀门调到半开状态。
d)连接好注水泵和增压泵管线、电源、水源；2.2注水管道注水时，打开排气阀门和进人孔处的法兰，从两端或一端用3~5台水泵注入，使管道的气体自然从管道上端排除。
管道注水时水流速度不可太快，应使管道的进水量与排水量相匹配，如进水量大，而排气少，管道气体就会滞留在管道，形成的气囊会影响水压试验效果。
具体注水与排气方法如下：b)将管线最上侧的排气阀及进人孔打开排气；通过软管插入进人孔，用注水泵往管段中注水；c)注水时，将试验段上的排气阀门打开，以便排放管的空气；d)注水满后，让满水管道浸泡24小时后，再试压。
2.3升压a)管线注水完成、管外水温达到平衡后，开始用试压泵对管线进行升压；b)升压前关闭相关的排气阀；c)升压时通过试验泵注入管线中的水，通过流量计进行准确计量；d)升压时，压力应缓慢上升。
在管线压力达到75%以前，升压速率不大于0.1MPa/min，在管线压力达到95%以后，升压速率应小于0.01MPa/min；e)应分级升压，当压力升至试验压力的50%时，稳压15分钟，观察管线无泄漏，压力有无明显下降；当压力无明显下降时，继续进行升压；f)在升压的过程中，要对注入管线中水的体积、时间、水温度、环境温度和相应的压力进行全过程记录；g)根据上述记录数据绘制出压力—时间、压力—容积的曲线。
当管中压力达到试验压力的75%时，若升压曲线基本成一条直线，则说明管线当中的空气含量很少，满足要求；若升压曲线成一条曲率较大的曲线，则说明管线中的空气含量较高，要计算其中的空气含量，空气含量最好不超过管线总容量的0.2%；h)在管线升压过程中，当管线中的空气含量超过0.2%，拟采用的应急措施是：打开加压泵的降压阀进行降压，然后再打开排气阀门，排放空气；反复多次，并注意观察排气口的情况，当排气口的出水形成连续性水柱时，管线的空气基本已经排空。
i)若管线中的空气含量满足要求，则继续升压至管线的试压压力。
2.4稳压a)当管线的压力升至试验压力后，关停试压泵，拆开相关的注水软管，并静止一段时间（约一小时）；b)管线的压力平衡并稳定后，管线要在试验压力下稳压15分钟；稳压过程中，管线的压力变化情况要用压力记录仪、压力显示器进行记录；c)温度的变化对管线中的压力有一定的影响，稳压过程中要定时（15分钟）测量和记录温度、环境温度及管线压力，必要时绘制温度—时间曲线图；d)水压试验合格标准：在15分钟压力下降满足规要求标准，检测管道外观无渗漏水现象，则水压试验合格。
2.5卸压a)试验完成后，管线的卸压要缓慢进行；卸压速率不大于0.1MPa/min；b)打开试压室上的排气阀放水降压；c)试压完成后，及时提交试压报告给各方会签。
2.6排水a)打开排气阀和进人孔，第一段管线试压完成后，用4~5台注水泵将第一段的水抽入第二段的管；b)打开排气阀和进人孔，第二段管线试压完成后，用4~5台注水泵将第二段的水排出；c)当注水泵不能抽出水后，打开排泥阀处的小法兰堵板，将剩余的水继续排空。
四、注意事项（一）、安全方面1.严格执行公司安全监护工作准则，无条件接受安全员的安全监督，听从现场安全监护员的劝阻、教育。
在整个试压过程中，设立两名试压安全监督员，专门负责试压的安全。
2.在进入施工现场前，必须对所有施工人员进行针对性的安全教育和安全交底。
3.进入施工区域必须戴好安全帽，必要时系好安全帽带，施工时必须正确穿戴好劳保防护用品，必须听从有关领导及现场安全员的劝告和指挥；管线两端的试压点之间，要用对讲机随时保持联络，注意安全。
4.施工开始前，施工负责人应组织人员全面检查、清理现场，对施工所用的各种水、电、气等应与指挥部有关人员联系、落实，制定可靠的安全措施；并指派专人做好现场的警戒监护。
5.施工临时用电等，必须确保绝缘、接地良好，并有醒目标志。
施工完毕，必须及时拆除，做到“装得安全、用得正确、拆得彻底”。
6.施工与安全发生矛盾时，应立即暂停施工，并立即向有关领导汇报。
7.搭设的脚手架、走道、跳板必须符合规要求，确保安全、牢靠；使用前和使用过程中要执行专人分阶段检查和维护保养制度，严禁超负荷堆放重物。
8.试压前，在试验围设置警戒区域，禁止闲杂人员进入，在吹扫排气口设立警示标志，任何人不准擅自拆除安全标志、警戒线；不准穿越、闯入警戒区域。
所有试压用的设备、机具在试压前要进行充分的检查，确保无安全隐患，压力表应有合格证和检验报告；试压过程中，特别是管线两端的封板处严禁站人。
9.禁止在压力提高后立即进行检查以及对个别焊缝的敲打，禁止在有压的情况下进行修理工作；应待卸压后修补；压力试验的全过程中，非试压人员不容许动试压用的阀门、仪表，以及试压泵、空压机等设备；避免违规操作时出现安全事故。
10.施工必须由专业人员进行，例如:电气焊工、起重工必须有合格的上岗证。
11.氧气、乙炔应按照安全距离摆放。
安全距离应大于5米。
2、其他方面a)管道试压，施工单位首先对管道进行预试压，试压合格后再通知各方到场进行管道水压试验。
b)管道试压前，管件应采取加固措施；管道试压时，密切观察各处封板（含法兰片部位）的变形情况，如有异常，应暂停试压，查明原因后进行整改。
c)管道试压时，关于管道渗漏的问题，我们将密切观察压力表的变化；d)管道试压完成并合格，应待试压段的水排除干净后，方可对端头的封板，进行对称分块的割除干净，打磨。
五、材料与设备六、试验组织机构（一）组织单位：XX公司施工单位有关人员：现场负责人：专职安全员：资料员：测量员：电工：参与单位：1、建设单位：XX2、监督单位：XX3、设计单位：XX4、监理单位：XX七、水压试验时间安排第一段K0+000至K1+.315，试压时间：2014年12月10日至2014年12月15日；第二段K1+.315至K2+267，试压时间：2014年12月18日至2014年12月21日；第三段K2+267至K3+224.264，试压时间：2015年3月10日至2015年3月13日；第四段K3+224.264至K4+230，试压时间：2015年3月17日至2015年3月19日。
