一、二极管三极管MOS器件基本原理P-N结及其电流电压特性晶体二极管为一个由 p 型半导体和 n 型半导体形成的 p-n 结，在其界面处两侧形成空间电荷层，并建有自建电场。

当不存在外加电压时，由于 p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流：。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流 I0 。

当外加的反向电压高到一定程度时， p-n 结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

双极结型三极管相当于两个背靠背的二极管 PN 结。

正向偏置的 EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的 CB 结势垒电场的作用下到达集电区，形成集电极电流 IC 。

在共发射极晶体管电路中 , 发射结在基极电路中正向偏置 , 其电压降很小。

绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。

首页[1][2][3]下一页尾页由于 VBE 很小，所以基极电流约为 IB= 5V/50 k Ω = 0.1mA 。

如果晶体管的共发射极电流放大系数β = IC / IB =100, 集电极电流 IC= β*IB=10mA。

在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，现了双极晶实体管的电流放大作用。

金属氧化物半导体场效应三极管的基本工作原理是靠半导体表面的电场效应，在半导体中感生出导电沟道来进行工作的。

当栅 G 电压 VG 增大时， p 型半导体表面的多数载流子棗空穴逐渐减少、耗尽，而电子逐渐积累到反型。

二极管三极管 mos管二极管、三极管和MOS管是现代电子技术中常用的三种元件。

它们分别具有不同的特性和应用范围，为电子设备的设计和制造提供了重要的支持和便利。

我们来探讨一下二极管。

二极管是一种具有两个电极的电子元件，由P型半导体和N型半导体组成。

二极管具有单向导电特性，即只允许电流在一个方向上通过。

当二极管的正端施加正电压，负端施加负电压时，电流可以顺利通过；而当施加的电压方向相反时，电流则无法通过。

这一特性使得二极管可以用于电路的整流、开关和保护等方面。

接下来，我们来探讨一下三极管。

三极管是一种具有三个电极的半导体器件，分别为发射极、基极和集电极。

三极管可以通过控制基极电流的大小来控制集电极电流的变化。

三极管有两种工作模式，分别为放大模式和开关模式。

在放大模式下，三极管可以将微弱的输入信号放大成较大的输出信号，常用于放大电路中。

而在开关模式下，三极管可以根据基极电流的变化来控制集电极电流的开关，常用于逻辑电路和开关电源等方面。

我们来探讨一下MOS管。

MOS管是金属氧化物半导体场效应管的简称，由金属栅极、绝缘氧化层和半导体基底构成。

MOS管具有高输入阻抗和低功耗的特点，常用于集成电路中。

MOS管有两种类型，分别为N沟道MOS管和P沟道MOS管，根据其导电性质的不同有所区别。

MOS管可以通过控制栅极电压来改变导电性能，实现电流的放大和开关控制。

MOS管广泛应用于数字电路、模拟电路和功率电子等领域。

总结起来，二极管、三极管和MOS管分别具有不同的特性和应用范围。

二极管可以实现单向导电，用于整流、开关和保护等方面；三极管可以放大和开关控制电流，用于放大电路、逻辑电路和开关电源等方面；MOS管具有高输入阻抗和低功耗，用于集成电路、数字电路、模拟电路和功率电子等领域。

这些电子元件的发展和应用，为现代电子技术的发展和进步提供了重要的支持和推动力。

随着科技的不断创新和发展，相信二极管、三极管和MOS管的应用将会更加广泛和深入。

电子元器件知识：二极管、三极管与场效应管。

一、半导体二极管2、半导体二极管的分类分类：a 按材质分：硅二极管和锗二极管；b按用途分：整流二极管，检波二极管，稳压二极管，发光二极管，光电二极管，变容二极管。

3、半导体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的半导体二极管。

4、半导体二极管的导通电压是:a;硅二极管在两极加上电压,并且电压大于0.6V时才能导通,导通后电压保持在0.6-0.8V之间.B;锗二极管在两极加上电压,并且电压大于0.2V时才能导通,导通后电压保持在0.2-0.3V之间.5、半导体二极管主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

6、半导体二极管可分为整流、检波、发光、光电、变容等作用。

7、半导体二极管的识别方法：a;目视法判断半导体二极管的极性:一般在实物的电路图中可以通过眼睛直接看出半导体二极管的正负极.在实物中如果看到一端有颜色标示的是负极,另外一端是正极.b;用万用表(指针表)判断半导体二极管的极性:通常选用万用表的欧姆档(R﹡100或R﹡1K),然后分别用万用表的两表笔分别出接到二极管的两个极上出,当二极管导通,测的阻值较小(一般几十欧姆至几千欧姆之间),这时黑表笔接的是二极管的正极,红表笔接的是二极管的负极.当测的阻值很大(一般为几百至几千欧姆),这时黑表笔接的是二极管的负极,红表笔接的是二极管的正极.c;测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

8、变容二极管是根据普通二极管内部“PN结”的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。

变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。

在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。

二极管三极管区别一、根本区别二极管与三极管的根本区别在于：二极管有两个脚，三极管三个脚，三极管有电流放大作用（即，基极电流对集电极电流的控制作用。

）二极管没有放大作用，它具有单向导电的特性。

放大：是基极电流对集电极电流的控制作用，表现为：基极的电流变化，反映在集电极就是一个成比例（集电极电流=基极电流乘以三极管的放大倍数）的电流变化。

放大的实质是通过三极管的电流控制功能，从电源获取能量，将基极输入的模拟量放大输出在集电极负载上（电流的变化，在负载上又表现为电压的变化）。

所以，实际放大的是基极输入的模拟量。

二、工作原理的区别二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管现以很少见到，比较常见和常用的多是晶体二极管。

二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常[1]广泛。

三极管的工作原理三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。

但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。

IC 的变化量与IB变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。

），三极管的放大倍数β一般在几十到几百倍。

三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置 ,否则会放大失真。

二级管主要就是单向导电性，三极管主要是电压，电流的放大。

三、种类区别晶体管：最常用的有三极管和二极管两种。

三极管以符号BG（旧）或（T）表示，二极管以D表示。

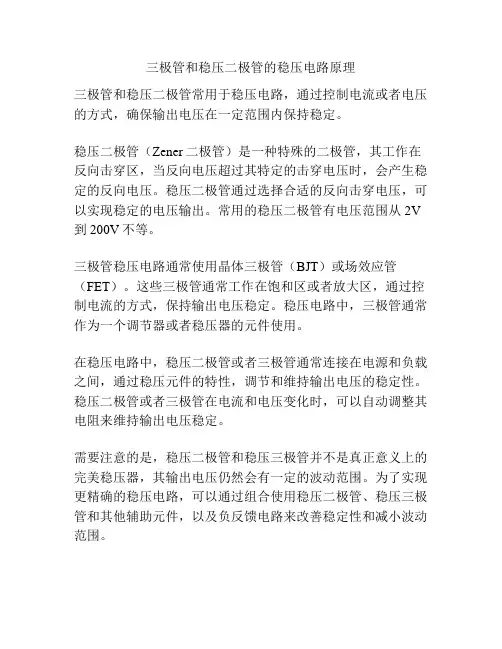

三极管和稳压二极管的稳压电路原理
三极管和稳压二极管常用于稳压电路，通过控制电流或者电压的方式，确保输出电压在一定范围内保持稳定。

稳压二极管（Zener二极管）是一种特殊的二极管，其工作在反向击穿区，当反向电压超过其特定的击穿电压时，会产生稳定的反向电压。

稳压二极管通过选择合适的反向击穿电压，可以实现稳定的电压输出。

常用的稳压二极管有电压范围从2V 到200V不等。

三极管稳压电路通常使用晶体三极管（BJT）或场效应管（FET）。

这些三极管通常工作在饱和区或者放大区，通过控制电流的方式，保持输出电压稳定。

稳压电路中，三极管通常作为一个调节器或者稳压器的元件使用。

在稳压电路中，稳压二极管或者三极管通常连接在电源和负载之间，通过稳压元件的特性，调节和维持输出电压的稳定性。

稳压二极管或者三极管在电流和电压变化时，可以自动调整其电阻来维持输出电压稳定。

需要注意的是，稳压二极管和稳压三极管并不是真正意义上的完美稳压器，其输出电压仍然会有一定的波动范围。

为了实现更精确的稳压电路，可以通过组合使用稳压二极管、稳压三极管和其他辅助元件，以及负反馈电路来改善稳定性和减小波动范围。

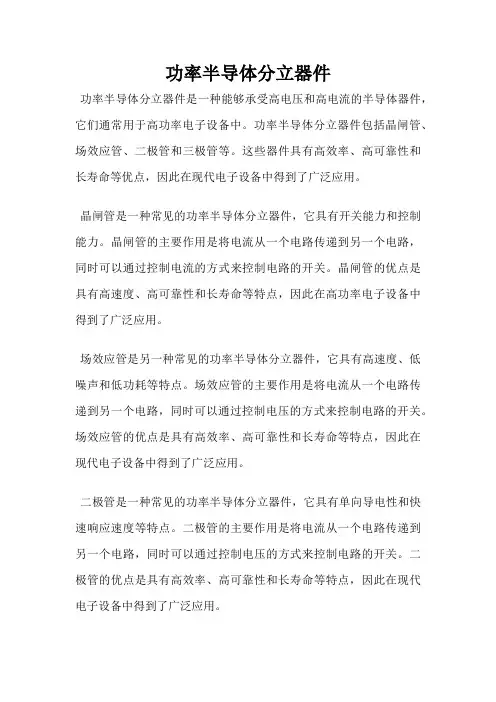

功率半导体分立器件功率半导体分立器件是一种能够承受高电压和高电流的半导体器件，它们通常用于高功率电子设备中。

功率半导体分立器件包括晶闸管、场效应管、二极管和三极管等。

这些器件具有高效率、高可靠性和长寿命等优点，因此在现代电子设备中得到了广泛应用。

晶闸管是一种常见的功率半导体分立器件，它具有开关能力和控制能力。

晶闸管的主要作用是将电流从一个电路传递到另一个电路，同时可以通过控制电流的方式来控制电路的开关。

晶闸管的优点是具有高速度、高可靠性和长寿命等特点，因此在高功率电子设备中得到了广泛应用。

场效应管是另一种常见的功率半导体分立器件，它具有高速度、低噪声和低功耗等特点。

场效应管的主要作用是将电流从一个电路传递到另一个电路，同时可以通过控制电压的方式来控制电路的开关。

场效应管的优点是具有高效率、高可靠性和长寿命等特点，因此在现代电子设备中得到了广泛应用。

二极管是一种常见的功率半导体分立器件，它具有单向导电性和快速响应速度等特点。

二极管的主要作用是将电流从一个电路传递到另一个电路，同时可以通过控制电压的方式来控制电路的开关。

二极管的优点是具有高效率、高可靠性和长寿命等特点，因此在现代电子设备中得到了广泛应用。

三极管是一种常见的功率半导体分立器件，它具有高速度、高功率和高可靠性等特点。

三极管的主要作用是将电流从一个电路传递到另一个电路，同时可以通过控制电流的方式来控制电路的开关。

三极管的优点是具有高效率、高可靠性和长寿命等特点，因此在现代电子设备中得到了广泛应用。

功率半导体分立器件是现代电子设备中不可或缺的一部分。

它们具有高效率、高可靠性和长寿命等优点，可以帮助电子设备实现更高的性能和更长的寿命。

随着科技的不断发展，功率半导体分立器件将会得到更广泛的应用和更大的发展空间。

电气工程中常见的电路元件及其功能电气工程是研究和应用电流、电压、电磁场和电能转换的学科。

在电气工程中，电路元件是构成电路的基本组成部分。

它们有不同的功能，起着关键的作用。

本文将介绍电气工程中常见的电路元件及其功能。

一、电阻器电阻器是电气工程中最基本的电路元件之一。

它的主要作用是阻碍电流的流动。

电阻器通过电阻来控制电流的大小，根据欧姆定律，电流等于电压除以电阻。

在电路中，电阻器可以用于限制电压、降低电流、分压和分流等功能。

二、电容器电容器是一种可以存储电荷的元件。

它由两个导体板以及它们之间的绝缘介质组成。

电容器的主要作用是存储和释放电荷。

当电容器接通电压时，正极吸引负电荷，负极吸引正电荷，导致电容器储存电荷。

在电路中，电容器可以用于滤波、耦合、时基电路等功能。

三、电感器电感器是一种可以存储磁能的元件。

它由一个线圈组成，当电流通过线圈时，会在其周围产生磁场。

电感器的主要作用是存储和释放磁能。

当电流改变时，电感器会产生电动势，反抗电流的变化。

在电路中，电感器可以用于滤波、变压、定时等功能。

四、二极管二极管是一种具有指向性导电性的元件。

它由两种不同导电性的半导体材料构成。

二极管的主要作用是将电流限制在一个方向上流动。

当正向电压施加在二极管上时，电流可以流动；当反向电压施加在二极管上时，电流被阻止。

在电路中，二极管可以用于整流、电压调整、开关等功能。

五、三极管三极管是一种用于放大和控制电流的元件。

它有三个电极：发射极、基极和集电极。

三极管的主要作用是放大电流信号。

当输入信号施加在基极上时，通过三极管的电流会被放大，并从集电极流出。

在电路中，三极管可以用于放大、开关、振荡器等功能。

六、场效应管场效应管是一种用于放大和控制电流的元件。

它由栅极、源极和漏极组成。

场效应管的主要作用也是放大电流信号。

当输入信号施加在栅极上时，控制栅极和源极之间的电场，从而控制漏极和源极之间的电流。

在电路中，场效应管可以用于放大、开关、模拟信号处理等功能。
