mos管分四种，N沟道增强型和耗尽型，P沟道增强型和耗尽型。
箭头指向g 的且带虚线的为N增强，没有虚线的为N耗尽。
箭头背向g端的且带虚线的为P增强，不带虚线则为P耗尽。
希望说的你能明白，小妹新手，多多关照！有没说清楚的继续，呵呵···场效应管三极管开关电路基础发布时间：2008-12-08 23:08:32三极管简介:三极管的种类很多，并且不同型号各有不同的用途。
三极管大都是塑料封装或金属封装，常见三极管的外观，有一个箭头的电极是发射极，箭头朝外的是NPN型三极管，而箭头朝内的是PNP型。
实际上箭头所指的方向是电流的方向。
图1双极面结型晶体管有两个类型：npn和pnp。
npn类型包含两个n 型区域和一个分隔它们的p型区域；pnp类型则包含两个p型区域和一个分隔它们的n型区域，图2和图3分别是它们的电路符号。
以下的说明将集中在npn BJT。
图2: npn BJT 的电路符号图3: pnp BJT 的电路符号BJT工作于三种不同模式：截止模式、线性放大模式及饱和模式，见图4。
图4 四种工作模式BJT在电子学中是非常重要的元件。
它们被广泛应用在其他展品中，特别是模拟电路里的放大器和数码电路里的电子开关。
开关电路原则a. BJT三极管Transistors只要发射极e 对电源短路就是电子开关用法N管发射极E 对电源负极短路. 低边开关;b-e 正向电流饱和导通P管发射极E 对电源正极短路. 高边开关 ;b-e 反向电流饱和导通b. FET场效应管MOSFET只要源极S 对电源短路就是电子开关用法N管源极S 对电源负极短路. 低边开关;栅-源正向电压导通P管源极S 对电源正极短路. 高边开关;栅-源反向电压导通总结:低边开关用 NPN 管高边开关用 PNP 管三极管b-e 必须有大于C-E 饱和导通的电流场效应管理论上栅-源有大于漏-源导通条件的电压就就OK假如原来用NPN 三极管作ECU 氧传感器加热电源控制低边开关则直接用N-Channel 场效应管代换;或看情况修改下拉或上拉电阻基极--栅极集电极--漏极发射极--源极NPN和PNP 开关三极管（1）我把NPN三极管看成一个三个脚继电器.基极-----就是一个小电流的.继电器的信号吧集电极-----可以说是正极吧发射极------可以说负极吧有一个小电流流入了基极的话那么集电极和发射极就会通.（2）PNP三极管看成一个三个脚继电器.基极-----就是一个小电流的继电器信号集电极-----可以说是正极吧发射极------可以说负极吧有一个小电流流出了基极的话，那么集电极和发射极就会通.三极管VS场效应管三极管BJT--------TRANSISTORS ----------- 电流驱动场效应管----- FET ------------------------- 电压驱动MOS场效应管MOSFET ................ 电压驱动2N70022n7002 IC产品型号的一种描述：晶体管极性:N沟道漏极电流, Id 最大值:280mA电压, Vds 最大:60V开态电阻, Rds(on):5ohm电压@ Rds测量:10V电压, Vgs 最高:2.1V功耗:0.2W工作温度范围:-55to 150封装类型:SOT-23针脚数:3SVHC(温度关注物质):Cobalt dichloride (18-Jun-2010) SMD标号:702功率, Pd:0.2W外宽:3.05mm外部深度:2.5mm外部长度/高度:1.12mm封装类型:SOT-23带子宽度:8mm晶体管数:1晶体管类型:MOSFET温度@ 电流测量:25°C满功率温度:25°C电压Vgs @ Rds on 测量:10V电压, Vds 典型值:60V电流, Id 连续:0.115A电流, Idm 脉冲:0.8A表面安装器件:表面安装通态电阻, Rds on @ Vgs = 10V:5ohm通态电阻, Rds on @ Vgs = 4.5V:5.3ohm阈值电压, Vgs th 典型值:2.1V阈值电压, Vgs th 最高:2.5VSVHC(高度关注物质)(附加):Bis (2-ethyl(hexyl)phthalate) (DEHP) (18-Jun-2010)MOS管的基本知识（转载）2011-05-07 06:39:32| 分类：电路硬件设计| 标签：|字号大中小订阅现在的高清、液晶、等离子电视机中开关电源部分除了采用了PFC技术外，在元器件上的开关管均采用性能优异的MOS 管取代过去的大功率晶体三极管，使整机的效率、可靠性、故障率均大幅的下降。
一、二极管三极管MOS器件基本原理P-N结及其电流电压特性晶体二极管为一个由 p 型半导体和 n 型半导体形成的 p-n 结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于 p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流：。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流 I0 。
当外加的反向电压高到一定程度时， p-n 结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
双极结型三极管相当于两个背靠背的二极管 PN 结。
正向偏置的 EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的 CB 结势垒电场的作用下到达集电区，形成集电极电流 IC 。
在共发射极晶体管电路中 , 发射结在基极电路中正向偏置 , 其电压降很小。
绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。
首页[1][2][3]下一页尾页由于 VBE 很小，所以基极电流约为 IB= 5V/50 k Ω = 0.1mA 。
如果晶体管的共发射极电流放大系数β = IC / IB =100, 集电极电流 IC= β*IB=10mA。
在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，现了双极晶实体管的电流放大作用。
金属氧化物半导体场效应三极管的基本工作原理是靠半导体表面的电场效应，在半导体中感生出导电沟道来进行工作的。
当栅 G 电压 VG 增大时， p 型半导体表面的多数载流子棗空穴逐渐减少、耗尽，而电子逐渐积累到反型。

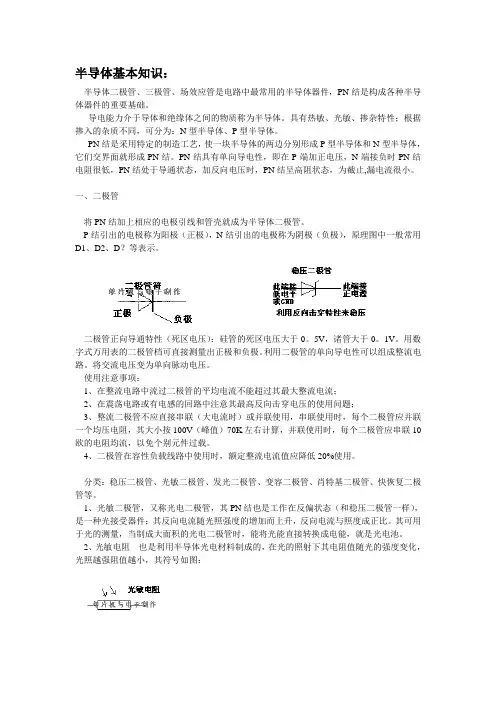

半导体基本知识：半导体二极管、三极管、场效应管是电路中最常用的半导体器件，PN结是构成各种半导体器件的重要基础。
导电能力介于导体和绝缘体之间的物质称为半导体。
具有热敏、光敏、掺杂特性；根据掺入的杂质不同，可分为：N型半导体、P型半导体。

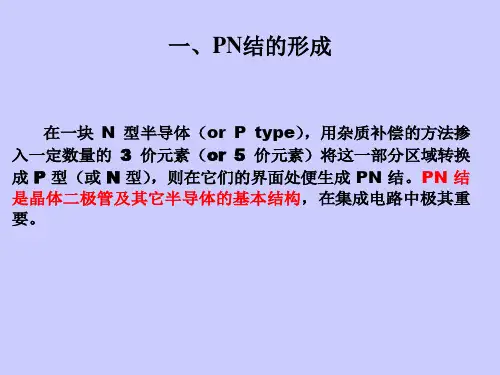

PN结是采用特定的制造工艺，使一块半导体的两边分别形成P型半导体和N型半导体，它们交界面就形成PN结。
PN结具有单向导电性，即在P端加正电压，N端接负时PN结电阻很低，PN结处于导通状态，加反向电压时，PN结呈高阻状态，为截止,漏电流很小。
一、二极管将PN结加上相应的电极引线和管壳就成为半导体二极管。
P结引出的电极称为阳极（正极），N结引出的电极称为阴极（负极），原理图中一般常用D1、D2、D？等表示。
二极管正向导通特性（死区电压）：硅管的死区电压大于0。
5V，诸管大于0。
1V。
用数字式万用表的二极管档可直接测量出正极和负极。
利用二极管的单向导电性可以组成整流电路。
将交流电压变为单向脉动电压。
使用注意事项：1、在整流电路中流过二极管的平均电流不能超过其最大整流电流；2、在震荡电路或有电感的回路中注意其最高反向击穿电压的使用问题；3、整流二极管不应直接串联（大电流时）或并联使用，串联使用时，每个二极管应并联一个均压电阻，其大小按100V（峰值）70K左右计算，并联使用时，每个二极管应串联10欧的电阻均流，以免个别元件过载。
4、二极管在容性负载线路中使用时，额定整流电流值应降低20%使用。
分类：稳压二极管、光敏二极管、发光二极管、变容二极管、肖特基二极管、快恢复二极管等。
1、光敏二极管，又称光电二极管，其PN结也是工作在反偏状态（和稳压二极管一样），是一种光接受器件；其反向电流随光照强度的增加而上升，反向电流与照度成正比。
其可用于光的测量，当制成大面积的光电二极管时，能将光能直接转换成电能，就是光电池。
2、光敏电阻也是利用半导体光电材料制成的，在光的照射下其电阻值随光的强度变化，光照越强阻值越小，其符号如图：二、三极管三极管顾名思义，就是器件有三个电极，本站只做简单的介绍；三极管的物理结构是由PN结构成的，这样因PN 结有正负和方向性，所以其不同的组合就构成NPN、PNP两种类型符号如图：NPN型正确使用为Vc>vb>Ve;PNP型正确使用为：V e>Vb>Vc三极管结构上的特点是：含有两个背靠背的PN结，发射区掺杂浓度高，基区很薄且掺杂浓度低，集电结面积大等。
4.极管和场效应管的比较可以归纳以下几点：一、在三极管中，空穴和自由电子都参与导电，称为双极型器件，用BJT表示；而场效应管只有多子导电，称为单极型器件，用FET表示。
由于多子浓度不受外界温度、光照、辐射的影响，在环境变化剧烈的条件下，选用FET比较合适。
这也就是我们通常所说的场效应管比较稳定的原因。
二、在放大状态工作时，三极管发射结正偏，有基极电流，为电流控制器件，相应的输入电阻较小，约103Ω；FET在放大状态工作时无栅极电流，为电压控制器件，输入电阻很大，JFET的输入电阻大于107Ω，MOS管的输入电阻大于109Ω。
三、场效应管的源极和漏极在结构上对称，可以互换使用(但应注意，有时厂家已将MOS 管的源极与衬底在管内已经短接，使用时就不能互换)。
对耗尽型MOS管的VGS可正、可负、可为零，使用时比较灵活。
三极管的集电极和发射极一般不能互换使用。
四、在低电压小电流状态下工作时，FET可作为压控可变线性电阻器和导通电阻很小的无触点电子开关。
五、MOS管工艺简单，功耗小，适合于大规模集成。
三极管的增益高，非线性失真小，性能稳定。
在分立元件电路和中、小规模集成电路中，三极管仍占优势。
六、三极管的转移特性(ic-vbe的关系)按指数规律变化，场效应管的转移特性按平方规律变化，因此场效应管的非线性失真比三极管的非线性失真大。
七、场效应管的三种基本组态电路(共源、共漏和共栅)可以对照三极管的共发、共集和共基电路，由于场效应管的栅极无电流，所以输入电阻R'i≈∞。
跨导gm比三极管的小一个数量级，gm我们可以用转移特性求导得到.三极管的一些特殊用法扩流把一只小功率可控硅和一只大功率三极管组合，就可得到一只大功率可控硅，其最大输出电流由大功率三极管的特性决定，见附图1。
图2为电容容量扩大电路。
利用三极管的电流放大作用，将电容容量扩大若干倍。
这种等效电容和一般电容器一样，可浮置工作，适用于在长延时电路中作定时电容。
二极管和三极管以及场效应晶体管作用
二极管、三极管和场效应晶体管（FET）都是半导体器件，它们在电子学中发挥着重要的作用。
以下是它们的主要作用：
1.二极管（Diode）：
•作用：二极管是一种两端具有不同导电性的半导体器件。
其主要作用是实现电流在一个方向上的导通，而在反方向上的阻
断。
这种性质使得二极管常被用作整流器，将交流电信号转换为
直流电信号。
2.三极管（Transistor）：
•作用：三极管是一种三层结构的半导体器件，分为发射极、基极和集电极。
通过在基极的电流控制，可以调节从发射极
到集电极的电流。
这使得三极管可以被用作放大器、开关和信号
调节器。
在数字电子电路中，三极管构成了逻辑门和存储器等组
件。
3.场效应晶体管（Field-Effect Transistor，FET）：
•作用：场效应晶体管是一种通过电场控制电流的半导体器件。
FET有两种主要类型：金属氧化物半导体场效应晶体管
（MOSFET）和绝缘栅场效应晶体管（IGFET）。
FET在放大、开
关和调节电流方面类似于三极管，但是FET的控制电流是通过电
场而不是电流实现的，这使得FET在某些应用中更有效。
总体而言，这些半导体器件在电子电路中扮演着不同的角色，能够完成信号的放大、开关、整流等功能，是现代电子技术中不可或缺的组成部分。
编号：__________模电基础：二极管三极管与晶闸管场效应管（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日二极管以硅（或锗）作为基板，将掺杂了磷和砷的Negative 型半导体（电子不足，空穴较多）和掺杂了硼和镓的Positive 型半导体（电子多余）结合在一起，就称为二极管（PN 结）。
二极管具有单向导电性（单向导通），因此具备整流作用，即让电流只朝一个方向运动。
三极管三极管也称为双极性晶体管，全称叫做双极性结型晶体管，缩写为BJT，因为种具有三个终端，所以俗称为三极管。
将P 型、N 型半导体做成三明治状从而形成NPN 结与PNP 结，中间的那层称为基级Base，两侧的称为发射级Emitter或集电极Collector，即三极管，也称为双极性结型晶体管。
三极管具有如下3 种工作状态：1、截止状态：当发射极电压小于PN 结导通电压，基极电流为零，集电极和发射极的电流都为零，此时三极管失去了电流放大作用，集电极和发射极之间相当于开关的断开状态。
2、放大状态：当发射极电压大于PN 结导通电压，并处于某一恰当值时，三极管发射结正向偏置，集电结反向偏置，此时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用（放大倍数β=ΔIc/ΔIb）。
3、饱和导通：当发射极电压大于PN 结导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某个确定值的附近不再变化，此时三极管失去电流放大作用，集电极与发射极之间电压很小，相当于开关的导通状态。
晶闸管晶闸管是晶体闸流管的简称，又被称为可控硅整流器，泛指具有四层及以上交错PN 层的半导体元件，具体可分为单向晶闸管、双向晶闸管、可关断晶闸管等种类。
晶体三极管一、三极管的电流放大原理晶体三极管（以下简称三极管）按材料分有两种：锗管和硅管。
而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和PNP两种三极管，两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。
图1、晶体三极管（NPN）的结构图一是NPN管的结构图，它是由2块N型半导体中间夹着一块P型半导体所组成，从图可见发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b 和集电极。
当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo。
在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正确，发射区的多数载流子（电子）极基区的多数载流子（控穴）很容易地截越过发射结构互相向反方各扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流Ie。
由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic，只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补纪念给，从而形成了基极电流Ibo根据电流连续性原理得：Ie=Ib+Ic这就是说，在基极补充一个很小的Ib，就可以在集电极上得到一个较大的Ic，这就是所谓电流放大作用，Ic与Ib是维持一定的比例关系，即：β1=Ic/Ib式中：β--称为直流放大倍数，集电极电流的变化量△Ic与基极电流的变化量△Ib之比为：β= △Ic/△Ib式中β--称为交流电流放大倍数，由于低频时β1和β的数值相差不大，所以有时为了方便起见，对两者不作严格区分，β值约为几十至一百多。
三极管是一种电流放大器件，但在实际使用中常常利用三极管的电流放大作用，通过电阻转变为电压放大作用。
半导体（二极管、三极管）的识别和表示方法中国半导体器件型号命名方法 半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。
五个部分意义如下： 第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管 第二部分：用汉语拼音字母表示半导体器件的材料和极性。
表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。
表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分：用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W)、D -低频大功率管（f<3MHz,Pc>1W)、A-高频大功率管（f>3MHz,Pc>1W)、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。
第四部分：用数字表示序号 第五部分：用汉语拼音字母表示规格号不同的国家和地区，对晶体三极管的命名方法是不一样的。
可从相关的前缀来辨别晶体管的材料（硅、锗），极性（N管、P 管）等。
如：3DG12，这是我国三极管的典型命名方法：3表示三极管，D表示硅材料N管，G表示高频中功率，12表示产品序号。
例如：3DG18表示NPN型硅材料高频三极管常用的三极管有90××系列，包括低频小功率硅管9013（NPN）、9012（PNP），低噪声管9014（NPN），高频小功率管9018（NPN）等。
它们的型号一般都标在塑壳上，而样子都一样，都是TO-92标准封装。
半导体基本知识和半导体器件（二极管、三极管、场效应管、集成运放）一、选择题：1、PN结外加正向电压时，其空间电荷区（）。
A.不变B.变宽C.变窄D.无法确定2、PN结外反正向电压时，其空间电荷区（）。
A.不变B.变宽C.变窄D.无法确定3、当环境温度升高时，二极管的反向饱和电流I s将增大，是因为此时PN结内部的（）A. 多数载流子浓度增大B.少数载流子浓度增大C.多数载流子浓度减小D.少数载流子浓度减小4、PN结反向向偏置时，其内电场被（）。
A.削弱B.增强C.不变D.不确定5、在绝对零度（0K）和没有外界激发时，本征半导体中( ) 载流子。
A.有B.没有C.少数D.多数6、集成运放的输入级采用差分放大电路是因为可以（）。
A．减小温漂B. 增大放大倍数C. 提高输入电阻D. 减小输出电阻7、以下所列器件中，（）器件不是工作在反偏状态的。
A、光电二极管B、发光二极管C、变容二极管D、稳压管8、当晶体管工作在放大区时，（）。
A. 发射结和集电结均反偏B.发射结正偏，集电结反偏C. 发射结和集电结均正偏D.发射结反偏，集电结正偏9、稳压二极管稳压时，其工作在( )，A．正向导通区B．反向截止区C．反向击穿区 D.不确定10、抑制温漂（零漂）最常用的方法是采用（）电路。
A.差放B.正弦C.数字D.功率放大11、在某放大电路中，测得三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是（）。
A．NPN 型硅管 B.NPN 型锗管ArrayC.PNP 型硅管D.PNP 型锗管12、某场效应管的转移特性如右图所示，该管为（）。
A．P沟道增强型MOS管 B.P沟道结型场效应管C.N沟道增强型MOS管D.N沟道耗尽型MOS管13、通用型集成运放的输入级采用差动放大电路，这是因为它的（）。
A．输入电阻高 B.输出电阻低C.共模抑制比大D.电压放大倍数大14、如右图所示复合管，已知V1的β1 = 30，V2的β2 = 50，则复合后的β约为（）。
电子元器件知识：二极管、三极管与场效应管。
一、半导体二极管2、半导体二极管的分类分类：a 按材质分：硅二极管和锗二极管；b按用途分：整流二极管，检波二极管，稳压二极管，发光二极管，光电二极管，变容二极管。
3、半导体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的半导体二极管。
4、半导体二极管的导通电压是:a;硅二极管在两极加上电压,并且电压大于0.6V时才能导通,导通后电压保持在0.6-0.8V之间.B;锗二极管在两极加上电压,并且电压大于0.2V时才能导通,导通后电压保持在0.2-0.3V之间.5、半导体二极管主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
6、半导体二极管可分为整流、检波、发光、光电、变容等作用。
7、半导体二极管的识别方法：a;目视法判断半导体二极管的极性:一般在实物的电路图中可以通过眼睛直接看出半导体二极管的正负极.在实物中如果看到一端有颜色标示的是负极,另外一端是正极.b;用万用表(指针表)判断半导体二极管的极性:通常选用万用表的欧姆档(R﹡100或R﹡1K),然后分别用万用表的两表笔分别出接到二极管的两个极上出,当二极管导通,测的阻值较小(一般几十欧姆至几千欧姆之间),这时黑表笔接的是二极管的正极,红表笔接的是二极管的负极.当测的阻值很大(一般为几百至几千欧姆),这时黑表笔接的是二极管的负极,红表笔接的是二极管的正极.c;测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
8、变容二极管是根据普通二极管内部“PN结”的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。
在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障，主要表现为漏电或性能变差：（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极管。
9、稳压二极管的基本知识a、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
b、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
c、常用稳压二极管的型号及稳压值如下表：型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N47501N4751 1N4761稳压值 3.3V 3.6V 3.9V4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V10、半导体二极管的伏安特性：二极管的基本特性是单向导电性（注：硅管的导通电压为0.6－0.8V；锗管的导通电压为0.2－0.3V），而工程分析时通常采用的是0.7V.11、半导体二极管的伏安特性曲线：（通过二极管的电流Ｉ与其两端电压Ｕ的关系曲线为二极管的伏安特性曲线。
）见图三.图三硅和锗管的伏安特性曲线12、半导体二极管的好坏判别:用万用表(指针表)R﹡100或R﹡1K档测量二极管的正,反向电阻要求在1K左右,反向电阻应在100K以上.总之,正向电阻越小,越好.反向电阻越大越好.若正向电阻无穷大,说明二极管内部断路,若反向电阻为零,表明二极管以击穿,内部断开或击穿的二极管均不能使用。
二、半导体三极管1、半导体三极管英文缩写：Q/T2、半导体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。
3、半导体三极管特点：半导体三极管（简称晶体管）是内部含有2个PN结，并且具有放大能力的特殊器件。
它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
按材料来分可分硅和锗管，我国目前生产的硅管多为NPN型，锗管多为PNP型。
4、半导体三极管放大的条件:要实现放大作用，必须给三极管加合适的电压，即管子发射结必须具备正向偏压，而集电极必须反向偏压,这也是三极管的放大必须具备的外部条件。
5、半导体三极管的主要参数a; 电流放大系数：对于三极管的电流分配规律Ie=Ib+Ic,由于基极电流Ib的变化，使集电极电流Ic发生更大的变化，即基极电流Ib的微小变化控制了集电极电流较大，这就是三极管的电流放大原理。
即β=ΔIc/ΔIb。
b;极间反向电流，集电极与基极的反向饱和电流。
c;极限参数：反向击穿电压，集电极最大允许电流、集电极最大允许功率损耗。
6、半导体三极管具有三种工作状态，放大、饱和、截止，在模拟电路中一般使用放大作用。
饱和和截止状态一般合用在数字电路中。
a;半导体三极管的三种基本的放大电路。
b;三极管三种放大电路的区别及判断可以从放大电路中通过交流信号的传输路径来判断，没有交流信号通过的极，就叫此极为公共极。
注：交流信号从基极输入，集电极输出，那发射极就叫公共极。
交流信号从基极输入，发射极输出，那集电极就叫公共极。
交流信号从发射极输入，集电极输出，那基极就叫公共极。
7、用万用表判断半导体三极管的极性和类型(用指针式万用表).a;先选量程：R﹡100或R﹡1K档位.b;判别半导体三极管基极：用万用表黑表笔固定三极管的某一个电极，红表笔分别接半导体三极管另外两各电极，观察指针偏转，若两次的测量阻值都大或是都小，则改脚所接就是基极（两次阻值都小的为NPN型管，两次阻值都大的为PNP 型管），若两次测量阻值一大一小，则用黑笔重新固定半导体三极管一个引脚极继续测量，直到找到基极。
c;.判别半导体三极管的c极和e极：确定基极后，对于NPN管，用万用表两表笔接三极管另外两极，交替测量两次，若两次测量的结果不相等，则其中测得阻值较小得一次黑笔接的是e极，红笔接得是c极（若是PNP型管则黑红表笔所接得电极相反）。
d; 判别半导体三极管的类型.如果已知某个半导体三极管的基极,可以用红表笔接基极,黑表笔分别测量其另外两个电极引脚,如果测得的电阻值很大,则该三极管是NPN型半导体三极管,如果测量的电阻值都很小,则该三极管是PNP型半导体三极管.8、现在常见的三极管大部分是塑封的，如何准确判断三极管的三只引脚哪个是b、c、e？三极管的b极很容易测出来，但怎么断定哪个是c哪个是e？a; 这里推荐三种方法：第一种方法：对于有测三极管hFE插孔的指针表，先测出b极后，将三极管随意插到插孔中去（当然b极是可以插准确的），测一下hFE值，b;然后再将管子倒过来再测一遍，测得hFE值比较大的一次，各管脚插入的位置是正确的。
第二种方法：对无hFE测量插孔的表，或管子太大不方便插入插孔的,可以用这种方法：对NPN管，先测出b极（管子是NPN还是PNP以及其b脚都很容易测出，是吧？），将表置于R×1kΩ档，将红表笔接假设的e极（注意拿红表笔的手不要碰到表笔尖或管脚），黑表笔接假设的c极，同时用手指捏住表笔尖及这个管脚，将管子拿起来，用你的舌尖舔一下b极，看表头指针应有一定的偏转，如果你各表笔接得正确，指针偏转会大些，如果接得不对，指针偏转会小些，差别是很明显的。
由此就可判定管子的c、e极。
对PNP管，要将黑表笔接假设的e极（手不要碰到笔尖或管脚），红表笔接假设的c极，同时用手指捏住表笔尖及这个管脚，然后用舌尖舔一下b极，如果各表笔接得正确，表头指针会偏转得比较大。
当然测量时表笔要交换一下测两次，比较读数后才能最后判定。
这个方法适用于所有外形的三极管，方便实用。
根据表针的偏转幅度，还可以估计出管子的放大能力，当然这是凭经验的。
c;第三种方法：先判定管子的NPN或PNP类型及其b极后，将表置于R ×10kΩ档，对NPN管，黑表笔接e极，红表笔接c极时，表针可能会有一定偏转，对PNP管，黑表笔接c极，红表笔接e极时，表针可能会有一定的偏转，反过来都不会有偏转。
由此也可以判定三极管的c、e极。
不过对于高耐压的管子，这个方法就不适用了。
对于常见的进口型号的大功率塑封管，其c极基本都是在中间（我还没见过b在中间的）。
中、小功率管有的b极可能在中间。
比如常用的9014三极管及其系列的其它型号三极管、2SC1815、2N5401、2N5551等三极管，其b极有的在就中间。
当然它们也有c极在中间的。
所以在维修更换三极管时，尤其是这些小功率三极管，不可拿来就按原样直接安上，一定要先测一下.9、半导体三极管的分类：a;按频率分：高频管和低频管b;按功率分：小功率管，中功率管和的功率管c;按机构分：PNP管和NPN管d;按材质分：硅管和锗管e;按功能分：开关管和放大10、半导体三极管特性：三极管具有放大功能（三极管是电流控制型器件－通过基极电流或是发射极电流去控制集电极电流；又由于其多子和少子都可导电称为双极型元件）NPN型三极管共发射极的特性曲线三极管各区的工作条件：1．放大区：发射结正偏，集电结反偏：2．饱和区：发射结正偏，集电结正偏；3．截止区：发射结反偏，集电结反偏。
11、半导体三极管的好坏检测a;先选量程：R﹡100或R﹡1K档位b;测量PNP型半导体三极管的发射极和集电极的正向电阻值:红表笔接基极,黑表笔接发射极,所测得阻值为发射极正向电阻值,若将黑表笔接集电极(红表笔不动),所测得阻值便是集电极的正向电阻值,正向电阻值愈小愈好.c;测量PNP型半导体三极管的发射极和集电极的反向电阻值:将黑表笔接基极,红表笔分别接发射极与集电极,所测得阻值分别为发射极和集电极的反向电阻,反向电阻愈小愈好.d;测量NPN型半导体三极管的发射极和集电极的正向电阻值的方法和测量PNP型半导体三极管的方法相反.三、场效应管(MOS管)1、场效应管英文缩写：FET(Field-effecttransistor)2、场效应管分类：结型场效应管和绝缘栅型场效应管3、场效应管电路符号：4、场效应管的三个引脚分别表示为:G(栅极),D(漏极),S(源极)注：场效应管属于电压控制型元件，又利用多子导电故称单极型元件，且具有输入电阻高，噪声小，功耗低，无二次击穿现象等优点。
5、场效应晶体管的优点：具有较高输入电阻高、输入电流低于零，几乎不要向信号源吸取电流，在在基极注入电流的大小，直接影响集电极电流的大小，利用输出电流控制输出电源的半导体。
