自-给排水设计图纸及说明10例自给排水设计图纸及说明 10 例在建筑工程中，给排水系统的设计至关重要，它直接关系到建筑物的正常使用和居民的生活质量。

下面将为您展示 10 个不同类型建筑的给排水设计图纸及说明，希望能为您提供一些参考和借鉴。

案例一：住宅小区这是一个中等规模的住宅小区，包括多栋高层住宅楼和配套的商业设施。

在给排水设计方面，采用了分区供水的方式，将高层住宅分为低区、中区和高区，分别由不同的水泵加压供水，以保证各区域的水压稳定。

排水系统采用了雨污分流制，雨水通过雨水管道直接排入市政雨水管网，污水则经过化粪池处理后再排入市政污水管网。

在设计图纸中，可以清晰地看到供水管道的走向和管径大小，以及各分区水泵的位置和参数。

同时，排水管道的布置也一目了然，包括污水检查井的位置和间距等。

案例二：商业综合体商业综合体通常包含购物中心、写字楼、酒店等多种功能区域，给排水系统的设计较为复杂。

在这个案例中，为了满足不同区域的用水需求，设置了多个水箱和变频水泵，根据用水量的变化自动调节供水压力和流量。

排水系统方面，由于商业综合体排水量较大，采用了较大管径的排水管道，并设置了多个污水提升泵站，以确保污水能够顺利排出。

设计图纸中详细标注了各区域的用水点和排水点，以及管道的连接方式和坡度要求。

案例三：学校建筑学校建筑的给排水设计需要考虑到学生和教职工的日常用水需求，以及教学实验等特殊用水情况。

在这个案例中，教学楼和宿舍楼分别设置了独立的供水系统，以保证用水的可靠性。

在实验楼中，根据不同的实验项目设置了特殊的排水管道和处理设施，以防止实验废水对环境造成污染。

设计图纸中还标明了消防栓和自动喷水灭火系统的位置和布置，确保校园的消防安全。

案例四：医院建筑医院建筑对给排水系统的要求较高，需要保证水质的清洁和供水的稳定性。

在这个案例中，采用了二次供水的方式，将市政供水经过净化处理后再供应给各个科室和病房。

排水系统方面，严格区分医疗污水和生活污水，医疗污水经过专门的处理设备处理达标后再排放。

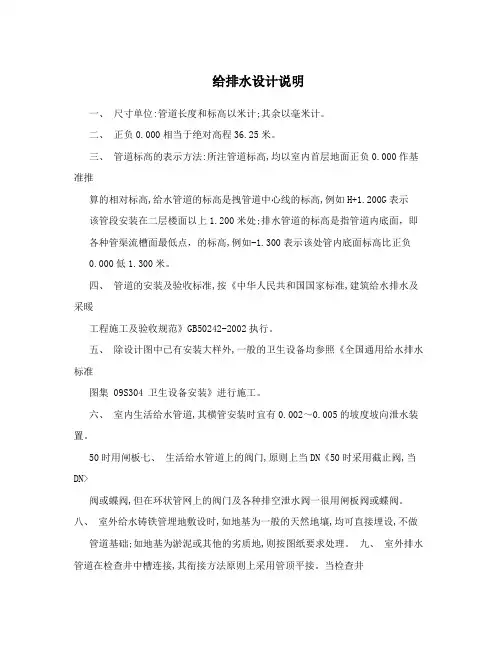

给排水设计说明一、尺寸单位:管道长度和标高以米计;其余以毫米计。

二、正负0.000相当于绝对高程36.25米。

三、管道标高的表示方法:所注管道标高,均以室内首层地面正负0.000作基准推算的相对标高,给水管道的标高是拽管道中心线的标高,例如H+1.200G表示该管段安装在二层楼面以上1.200米处;排水管道的标高是指管道内底面，即各种管渠流槽面最低点，的标高,例如-1.300表示该处管内底面标高比正负0.000低1.300米。

四、管道的安装及验收标准,按《中华人民共和国国家标准,建筑给水排水及采暖工程施工及验收规范》GB50242-2002执行。

五、除设计图中已有安装大样外,一般的卫生设备均参照《全国通用给水排水标准图集 09S304 卫生设备安装》进行施工。

六、室内生活给水管道,其横管安装时宜有0.002～0.005的坡度坡向泄水装置。

50时用闸板七、生活给水管道上的阀门,原则上当DN《50时采用截止阀,当DN>阀或蝶阀,但在环状管网上的阀门及各种排空泄水阀一很用闸板阀或蝶阀。

八、室外给水铸铁管埋地敷设时,如地基为一般的天然地壤,均可直接埋设,不做管道基础;如地基为淤泥或其他的劣质地,则按图纸要求处理。

九、室外排水管道在检查井中槽连接,其衔接方法原则上采用管顶平接。

当检查井的进出管管径相等时,所注标高为检查井心流槽底面标高;当进出水管管径不同时,则所注标高分别为进出水管口的内底面标高;排水支管接入检查井时, 如运管有300～1000毫米跌水,可不用流槽而直接跌水接入,如无跌水时,则应用用流槽相接。

管材为塑料管,排水管道的基础采用砂砾石垫层基础。

做法详见国家建筑标准图集04S520施工。

凡检查井位于路面时采用重型井盖;位于地面时采用轻型井盖。

所有检查雨水口的井盖均必须不井体用热镀锌钢链连接或采取其他可靠防盗措施。

十、室内排水立管上的检查口,底层和有卫生器具的最高层必须设置。

检查口高出地，楼，面一般为1.0米,且应高出该层卫生器具上边缘150毫米。

给排水工程设计说明（一）管材、接口、保温及防腐给水塑料管（UPVC、PE、PP-H-R、PB等）外径≤110mm与金属管道连接时，应采用带金属嵌件的管件过渡，该管件一端与塑料管用热熔连接，另一端用丝扣与金属管连接。

各种管道应采用与该类管材相应的专用配件。

给排水各系统管材选用及其保温防腐见：管材选用一览表。

（二）系统说明及设计参数：（1）一般生活给水系统：一层采用市政直接供水，市政压力0.20MPa，二层及以上采用加压供水，供水压力0.40MPa。

（2）消防水池：室内外消火栓、自动喷水灭火系统及水幕系统合用，水池有效容积2574m3。

（3）室内外消火栓系统：采用消防水池－消火栓加压泵-稳压装置-消防水箱（与自动喷淋、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。

消火栓系统加压泵：Q=60L/sH=0.80MPa，一用一备。

室内消火栓系统采用干式系统，入户供水管设电磁阀，在消火栓箱处设报警及直接开启电磁阀的手动按钮。

室内消火栓给水管道布置成环状管网，每层消火栓布置均能满足火灾时任何部位有二股充实水柱到达。

厂区内设环状消防管网，环网上设地上式室外消火栓，其间距不超过120m，保护半径不超过150m。

（4）自动喷水灭火系统：采用用消防水池－自动喷水灭火系统加压泵－稳压装置-消防水箱（与消火栓、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。

主厂房净空高度8＜～≦12m区域按非仓库类高大净空场所设计，设计喷水强度12L/min.m2，作用面积300m2,采用K=115喷头，系统设计流量80L/s，持续喷水时间1.0h；其他区域按中危险级Ⅱ级设置，设计喷水强度为8L/min.m2，作用面积160m2设置，设计流量30L/s，持续喷水时间1.0h。

皮带分拣设备预留喷洒系统,设计水量为15个K80喷头出水量，设计水量约25L/S，持续喷水时间1.0h。

均为预作用式系统。

设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。

办公楼说明A一、设计依据：（一）建设单位提供的与本工程有关资料和设计任务书。

（二）建筑和有关工种提供的作业图和有关资料。

（三）国家现行有关规范、规程：1. 《建筑给水排水设计规范》GB 50015-20032. 《建筑灭火器配置设计规范》GBJ 140-90（1997版）3. 《建筑设计防火规范》GBJ 16－87（2001版）4. 《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-895. 《建筑排水硬聚氯乙烯管道设计与施工验收规程》CECS 41:926. 《建筑给排水及采暖工程施工质量验收规范》GB 50242-20027. 《建筑给水钢塑复合管管道工程技术规程》CECS 125：2001（四）已批准的扩初设计文件。

（五）建设单位提供的建筑周围市政条件资料。

二、设计范围：本工程设计范围包括建筑物以内的给水和排水。

三、系统说明：本工程设有生活给水系统，排水系统及住宅内的灭火器配置。

（一）生活给水系统：1. 本工程最高日生活用水定额为50L /人·班，小时变化系数为1.5。

2. 本工程最高日生活用水量：25m /d，最大小时用水量：3.8m /h。

3. 本工程供水方式：由市政给水管网直接供水入楼供水压力0.3MPa。

（甲方提供）（二）排水系统： 4. 市政给水管在户外设水表。

2.排水方式: 生活污水、废水合流排放,排水经管道收集后排入室外化粪池处理后进入市政排水管网。

1.排水量:总排水量为20m^3 /d。

3.管材:室内排水管采用带内螺旋的UPVC管,横管采用UPVC管,埋地排水管采用埋地UPVC管。

压力排水管采用焊接钢管。

楼内排水采用单立管伸顶通气重力排水系统。

首层排水单独排出。

6.图中排水横管未注明者均为以下坡度: 5.排水立管上的检查口距地(楼)面以上1.0m设置。

4.除特殊说明外,地漏采用自带水封地漏,水封深度不得小于50mm,地漏均采用DN50地漏。

四、灭火器配置：UPVC:De50 i=0.026; De75 i=0.026; De=110i=0.026; De=160 i=0.026五、消火栓部分： 2. 灭火器放置在薄型单栓灭火器组合式消防柜内。

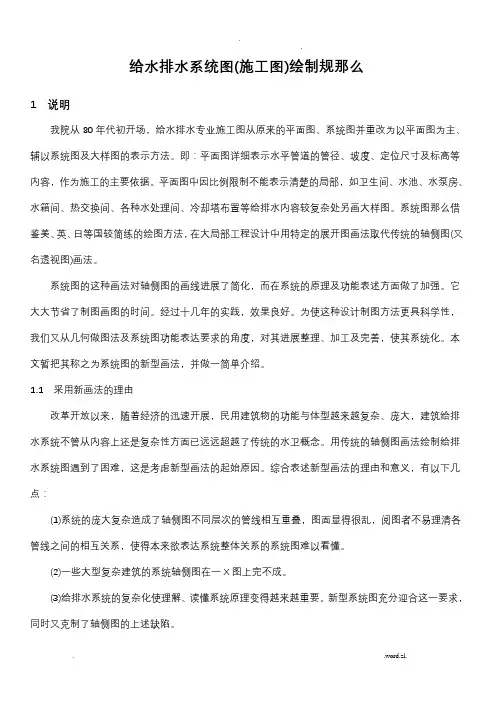

给水排水系统图(施工图)绘制规那么1 说明我院从80年代初开场，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。

即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。

平面图中因比例限制不能表示清楚的局部，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。

系统图那么借鉴美、英、日等国较简练的绘图方法，在大局部工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法。

系统图的这种画法对轴侧图的画线进展了简化，而在系统的原理及功能表述方面做了加强。

它大大节省了制图画图的时间。

经过十几年的实践，效果良好。

为使这种设计制图方法更具科学性，我们又从几何做图法及系统图功能表达要求的角度，对其进展整理、加工及完善，使其系统化。

本文暂把其称之为系统图的新型画法，并做一简单介绍。

1.1采用新画法的理由改革开放以来，随着经济的迅速开展，民用建筑物的功能与体型越来越复杂、庞大，建筑给排水系统不管从内容上还是复杂性方面已远远超越了传统的水卫概念。

用传统的轴侧图画法绘制给排水系统图遇到了困难，这是考虑新型画法的起始原因。

综合表述新型画法的理由和意义，有以下几点：(1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠，图面显得很乱，阅图者不易理清各管线之间的相互关系，使得本来欲表达系统整体关系的系统图难以看懂。

(2)一些大型复杂建筑的系统轴侧图在一X图上完不成。

(3)给排水系统的复杂化使理解、读懂系统原理变得越来越重要。

新型系统图充分迎合这一要求，同时又克制了轴侧图的上述缺陷。

(4)施工队伍技术人员的素质(学历及技术水平)已有了很大提高，使得图面简化的新型系统图取代轴侧图作为施工依据成为可能，我院十多年来的实践已证明这一点。

(5)建筑工程设计中同国际上的交往与合作日益频繁，这促使新型系统图取代轴侧图，以有利于与国际接轨。

给排水设计说明设计依据：设计所用规范如下：建筑给水排水设计规范 GB 50015-20032009版消防给水及消火栓系统技术规范GB50974-2014建筑灭火器配置设计规范 GB 50140-2005室外给水设计规范 GB 50013－2016室外排水设计规范 GB 50014－20062014年版民用建筑节水设计标准 GB 50555—2010节水型生活用水器具 CJ/T 164-2014民用建筑太阳能热水系统应用技术规范 GB 50364-2005建筑机电工程抗震设计规范 GB50981-2014设计范围：1．本设计范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物;2．室外总水表井至城市给水管和本工程最后一个污雨水检查井至城市污雨水检查井之间的管道由市政有关部门负责设计;管道系统：本工程设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统;1．生活给水系统：1．市政给水管网供水压力为 MPa;2．本工程日用水量为 m3/d；3．给水系统分区：a．本工程给水系统由给水管网市政两路供水;市政管网给水压力为.b. 市政引入管管径为DN150c. 各供水压力不超过2．生活热水系统：无3．生活污水系统：1．本工程污、废水采用合流制;室内±以上污废水重力自流排入室外污水管,2．污水经化粪池处理后,排入市政污水管;3．本工程最高日污水量按最高日用水量的90%确定,为 m3/d；4．雨水系统：1．地下室上盖地面雨水排水;雨水设计采用10年重现期,屋面雨水管道降雨历时取5min.;2．本工程参照惠州市暴雨强度公式;3．地面雨水均采用外排水系统,排至室外雨水沟;4．室外地面雨水经雨水口,由室外雨水管汇集,排至市政雨水管;5．露台、屋面排水按广东省住宅工程质量通病防治技术措施二十条执行;5．消火栓给水系统：在消防水设计说明中有详细内容;室外消火栓系统 40L/S 室内消火栓系统 20 L/S自动喷水灭火系统 30 L/S高位消防水箱储水量 36M3消防水池储水量 252 M3火灾延续时间消火栓给水系统 2h,自动喷水灭火系统 1h;室内设专用消火栓给水管网,消防竖向分为一个区;3．本工程外设有地上式水泵结合器与消火栓管网相连;位置详见消防水平面图;4．按图中消火栓位置各设置铝合金玻璃门室内消火栓箱,箱内配有DN65室内消火栓,涤纶衬胶水龙带L=25m,19水枪各两套;6．移动式灭火器:按建筑灭火器配置设计规范 GB 50140-2005要求配置移动灭火器;详见消防水设计说明;二．施工说明：一．管材：1．生活给水管：1．生活给水立管采用PP-S涂塑复合钢管及衬塑配件,DN≤80mm丝扣连接,DN＞80mm卡箍连接;生活给水支管采用PPR给水管道,热熔连接,冷水管采用S4系列,热水管采用系列;给水管道隔层设置伸缩节;室内生活给水管的干管、立管应采用铜管、不锈钢管、金属复合管等强度高且具有较好延性的管道,连接方式可采用管件连接或焊接;入户管阀门之后应设软接头;2．与设备、阀门、水表、水嘴等连接时,应采用专用管件或法兰连接;321．卫生间排水管采用U-PVC排水管,粘接;室内重力流排水的污、废水管宜采用柔性接口的机制排水铸铁管;2．与潜水排污泵连接的管道,均采用涂塑钢管,沟槽式或法兰连接;3．室内雨水立管U-PVC排水管,粘接;4．溢、泄水管采用镀锌钢管,丝口或法兰连接;3．消防给水管道：1．消火栓给水管道采用热浸镀锌钢管,法兰或沟槽连接,阀门及需拆卸部位采用法兰连接;管道工作压力为;二．阀门及附件：1．阀门：1．生活给水管上采用全铜质闸阀,工作压力为;2．消防给水管道采用全铜质闸阀或双向型蝶阀,工作压力为;2．附件：1．住宅卫生间采用密闭地漏,洗衣机处的地漏采用洗衣机专用地漏；公共卫生间采用铝合金网框式地漏,箅子均为镀铬制品,地漏水封高度不小于50mm;2．所有卫生间严禁采用钟罩碗扣式地漏;3．地面清扫口采用不锈钢制品,清扫口表面与地面平;4．全部给水配件均采用节水型产品及不易腐蚀材质,不得采用淘汰产品5．大于45°水平排水横管采用带清扫口的转角配件;三．节水、节能：1 节能、节水设计依据;建筑给水排水设计规范 GB50015-20032009版用水器具节水技术条件 DB11/343-2006住宅建筑规范 GB50368-2005节水型生活用水器具 CJ/T164-2014绿色建筑评价标准 GB/T50378-20142 节能、节水措施;1)选用节水型卫生器具及配件：1.公共卫生间坐便器采用容积为5L的冲洗水箱;2.公共卫生间水龙头采用节水型水龙头;2本项目所有用水器具均采用节水器具,节水器具满足现行标准节水型生活用水器具CJ/T164及节水型产品技术条件与管理通则GB/T 18870的要求,用水效率等级为二级; 并注明具体流量要求,如下节水器具流量要求：节水器具名称节水器具主要特点坐便器/蹲便器 5L两档冲洗水箱；陶瓷阀芯水龙头不大于s ；小便器额定冲洗水量≤ 次;3空调冷冻机冷却用水经冷却塔冷却后,循环使用,可循环利用率约97%;4 水池、水箱溢流水位均设报警装置,防止进水管阀门故障时,水池、水箱长时间溢流排水;5 给水系统采用竖向分区方式控制最低点用水器具处的静水压不超过;6 车库和道路冲洗采用节水喷头,节水率达到50%以上;3管道和容器保温：1)生活热水给水管和生活热水回水管采用橡胶管壳进行保温;2)生活热水承压水箱采用超细玻璃棉进行保温;3)热水回水泵开启采用电触点温度计设定的上限参数和下限参数进行控制;4避免水箱二次供水污染的相关措施：1)水池和水箱本体材料与表面涂料,不得影像水质卫生;2)贮水池的进出管,采取相对方向进出,如有困难,则采取导流措施、保证水流更新;3)生活饮用管在堆放及操作安装中,避免外界污染,验收前后进行清洗和封闭;4)在非饮用水管道上接出用水接头时,有明显标志,防止误接误饮;5管网漏损的措施：1)科学规划,精心设计;2)标本兼治,治标先治本;3)进行局部检漏,利用和采用国内外先进测漏技术和专业队伍,提高暗漏检测的准确率;4)加强水表抄收和计量管理;5)加强供水监察和执法力度;四．管道敷设：1．给水管道暗设于地面砖下和墙槽、管窿内;2．给水立管穿楼板时,应设套管;安装在楼板内的套管,其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管,其顶部高出装饰地面50mm,底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑;管道井应在管道施工完毕后,每隔两层在楼板处用阻燃密实材料填实;3．排水管穿楼板应预留孔洞,管道安装完后将孔洞严密捣实,立管周围应设高出楼板面设计标高10~20mm的阻水圈;4．管道穿钢筋混凝土墙和楼板、粱时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时,应预埋刚性防水套管;5．塑料排水立管每层设一个伸缩节,水平管长超过4米设伸缩节,管径≥110的塑料排水立管穿楼板处需设置阻火圈,阻火圈安装详见10S406/32;6．管道坡度：1．排水管道除图中注明者外,均按坡度安装;2．给水管、消防给水管均按的坡度坡向立管或泄水装置;6．管道支架：1．管道支架或管卡应固定在楼板上或承重结构上;2．钢管水平安装支架间距,按建筑给水排水及采暖工程施工质量验收规范GB50242-2002之规定施工;3．立管每层装二管卡,安装高度均匀分配;7．排水管上的吊钩或卡箍应固定在承重结构上,固定件间距：横管不得大于2m,立管不得大于3m;层高小于或等于4m,立管中部可安一个固定件;8．排水立管检查口距地面或楼板面;消火栓栓口距地面或楼板面;9．管道连接：1．污水横管与横管的连接,不得采用正三通和正四通;2．排水立管偏置时,应采用乙字管或2个45°弯头;3．排水立管与横管及排出管连接时采用2个45°弯头,且立管底部弯管处应设支墩;10．阀门安装时应将手柄留在易于操作处;暗装在管井、吊顶内的管道,凡设阀门及检查口处均应设检修门;五．管道和设备保温：1．屋顶给水及消防管道均需做保温,所有给水横管及管井内的给水立管、吊顶和管井内的排水管均做防结露保温;2．保温材料采用橡塑管壳,屋顶给水及消防管道保温厚度50mm；防结露给水管保温厚度为10mm；保护层采用玻璃布缠绕,外刷二道调和漆;3．保温应在完成试压合格及除锈防腐处理后进行;六．防腐及油漆：1．在涂刷底漆前,应清除表面的灰尘、污垢、锈斑、焊渣等物;涂刷油漆厚度应均匀,不得有脱皮、起泡、流淌和漏涂现象;2．消火栓管刷樟丹二道,红色调和漆二道;自动喷水管刷樟丹二道,红色黄环调和漆二道;3．保温管道：进行保温后,外壳再刷防火漆二道;给水管外刷兰色环;4．管道支架除锈后刷樟丹二道,灰色调和漆二道;1．生活给水主干管试验压力为,其余给水管户内支管试验压力为,试压方法应按建筑给水排水及采暖工程施工质量验收规范GB50242-20022．消火栓给水管道的试验压力为,保持2小时无明显渗漏为合格;3．室内雨水管注水至最上部雨水斗,持续1h后以液面不下降为合格;4．污水及雨水的立管、横干管,还应按建筑给水排水及采暖工程施工质量验收规范GB50242-2002的要求做通球试验-通球球径不小于排水管道管径2/3,通球率必须100%;5．隐蔽或埋地排水管道在隐蔽前必须做灌水试验,其灌水高度应不低于底层卫生器具上边缘或底层底层地面高度;满水15min水面下降后,再灌满观察5min,液面不降,管道和接口无惨漏为合格; 6．水压试验的试验压力表应位于系统或试验部分的最低部位;1．给水管道在系统运行前须用水冲洗和消毒,要求以不小于s的流速进行冲洗2．雨水管和排水管冲洗以管道通畅为合格;3．消防给水管道冲洗：1．室内消火栓给水系统在与室外给水管连接前,必须将室外给水管冲洗干净,其冲洗强度应达到消防时最大设计流量.2．室内消火栓系统在交付使用前,必须冲洗干净,其冲洗强度应达到消防时的最大设计流量;九．水质和防水质污染1.生活饮用水不得因管道产生虹吸、背压回流而受污染A, 卫生器具和用水设备、构筑物等的生活饮用水管配水件出水口应符合下列规定：1 出水口不得被任何液体或杂质所淹没；2 出水口高出承接用水容器溢流边缘的最小空气间隙,不得小于出水口直径的倍;C ,从生活饮用水管网向消防、中水和雨水回用等其他用水的贮水池箱补水时,其进水管口最低点高出溢流边缘的空气间隙不应小于150mm;2. 从给水饮用水管道上直接供下列用水管道时,应在这些用水管道的下列部位设置倒流防止器：1 从城镇给水管网的不同管段接出两路及两路以上的引入管,且与城镇给水管形成环状管网的小区或建筑物,在其引入管上；2 从城镇生活给水管网直接抽水的水泵的吸水管上；3 利用城镇给水管网水压且小区引入管无倒流防止设施时,向商用的锅炉、热水机组、水加热器、气压水罐等有压容器或密闭容器注水的进水管上；3. 2. 5A 从小区或建筑物内生活饮用水管道系统上接至下列用水管道或设备时应设置倒流防止器：1 单独接出消防用水管道时,在消防用水管道的起端；2 从生活饮用水贮水池抽水的消防水泵出水管上;3. 2. 5B 生活饮用水管道系统上接至下列含有对健康有危害物质等有害有毒场所或设备时,应设置倒流防止设备：1．贮存池罐、装置、设备的连接管上；2．化工剂罐区、化工车间、实验楼医药、病理、生化等除按本条第1款设置外,还应在其引入管上设置空气间隙;3. 2. 5C 从小区或建筑物内生活饮用水管道上直接接出下列用水管道时,应在这些用水管道上设置真空破坏器：1 当游泳池、水上游乐池、按摩池、水景池、循环冷却水集水池等的充水或补水管道出口与溢流水位之间的空气间隙小于出口管径倍时,在其充补水管上；2 不含有化学药剂的绿地等喷灌系统,当喷头为地下式或自动升降式时,在其管道起端；3 消防软管卷盘；4 出口接软管的冲洗水嘴与给水管道连接处;3严禁生活饮用水管道与大便器槽、小便斗槽采用非专用冲洗阀直接连接冲洗;十．其它：1．图中所注尺寸除管长、标高以m计外,其余以mm计;2．本图所注管道标高：给水、热水、消防、压力排水管等压力管指管中心；排水、雨水等管道指管内底;3．本设计施工说明与图纸具有同等效力,二者有矛盾时,业主及施工单位应及时提出,并以设计单位解释为准;4．施工中应与土建公司和其它专业公司密切合作,合理安排施工进度,及时预留孔洞及预埋套管,以防碰撞和返工;5．消火栓箱留洞尺寸：所有尺寸均以毫米计1．带灭火器组合式消防柜：单出口消火栓箱洞长700X高1600X深240,洞底边距地面或楼板面150;双出口消火栓箱洞长700X高1800X深240,洞底边距地面或楼板面150;2．普通消防箱：单出口消火栓箱洞长650X高800X深180,洞底边距地面或楼板面1000;双出口消火栓箱洞长700X高1000X深180,洞底边距地面或楼板面1000;3．消火栓安装：室内消火栓安装参照国标图集15S202,采用采用明装或者半明装方式进行施工；室外消火栓安装参照国标图集13S201,采用地上式安装方式进行施工；6．除本设计说明外,施工中还应遵守建筑给水排水及采暖工程施工质量验收规范GB50242-2002及、给水排水构筑物施工及验收规范GB50141-2008 、自动喷水灭火系统施工及验收规范GB50261-2005施工;。

给排水设计施工说明一、引言给排水系统是建筑物中至关重要的组成部分，其设计和施工质量直接影响着建筑物的使用性能和安全性。

本文档将介绍给排水系统的设计和施工要点，旨在提供给工程师和施工人员参考，以确保系统的高质量及正常运行。

二、设计要点1. 系统规划：在进行给排水系统设计前，要充分了解建筑物的功能和使用要求，并结合相关法规和标准，合理规划系统的布局和容量。

同时，还需考虑建筑物的地理位置、管道材料的选择等因素。

2. 管线布置：在进行给排水管线布置时，应遵循短、直、平的原则，尽量减少管道的弯曲和斜坡，以保证流体的顺畅流动。

同时，还需考虑管道的维修和检测便利性，合理安排检修口和排气阀等设施。

3. 排水设备选择：在选择排水设备时，要根据建筑物的使用要求和预计负载量，选择适当的排水设备。

同时，还需考虑设备的可靠性、维护保养便利性和能源消耗等因素。

4. 防止污染措施：在给排水系统设计中，要合理设置截污、防污设施，以防止污水反流和污染地下水。

如合理设置回流防止装置、油水分离器等设备。

三、施工要点1. 施工筹备：在进行给排水系统施工前，要根据设计要求和图纸，准备好施工所需的材料和设备，并尽可能提前与相关部门和业主沟通，确保施工的顺利进行。

2. 材料选择：在进行给排水系统施工时，要选择符合相关标准和规范的材料，并严格按照设备和材料的标识要求进行安装和连接。

对于已损坏或老化的材料，应及时更换或修复。

3. 施工工艺：在进行给排水系统施工时，要严格按照设计要求和施工方案进行施工，确保管道的质量和安全性。

特别注意施工中的焊接、连接和固定等关键环节，确保施工质量。

4. 检测验收：在给排水系统施工完成后，要进行系统的检测验收工作。

包括进行系统的压力测试、漏水检测、设备运行试验等，确保系统的正常运行和质量。

四、安全注意事项1. 施工期间，注意遵守相关安全规范和操作规程，佩戴好安全帽、安全鞋等个人防护装备，确保施工人员的安全。

2. 在进行高空作业时，要使用合适的安全防护措施，如安全带、安全网等，确保施工人员的安全。

设计及施工说明给排水
一、设计要求
1.1 给排水系统应符合国家相关建筑规范和标准的要求，确保建筑物内部的卫生环境和使用安全。

1.2 给排水系统的设计应考虑建筑物用途、布局、管道材质、管道走向等因素，保证系统的可靠性和耐久性。

1.3 给排水系统应分别设计冷水、热水和污水三个系统，并合理设置水表、水泵、水箱等设备。

二、材料选用
2.1 管道材料：
2.1.1 冷、热水管道可选用PVC管、PP-R管、铜管等。

选择材料应考虑管道的耐压、耐温性能。

2.1.2 污水管道可选用PVC管、铸铁管或HDPE管，在选择时要考虑管道的耐腐蚀性能。

2.2 排水井、检查井：一般使用塑料井或混凝土井，井盖应具有防滑、防积水等功能。

三、布局设计
3.1 冷、热水管道布局：
3.1.1 冷水管道应尽量减少弯头，避免直径变小的连接，以确保供水的稳定性和流量。

3.1.2 热水管道应隔热处理，减少热量散失，并设置安全阀、温控阀等设备，确保供热系统的安全运行。

3.2 污水管道布局：
3.2.1 污水管道应尽量避免走斜线，采用直线延伸布局，减少管道阻力。

3.2.2 在建筑物顶层设置通风管道，以排放污水管道中的恶臭气体，保护室内空气质量。

四、施工要求。

给排水规划说明引言概述：给排水规划是城市基础设施规划的重要组成部分，它涉及到城市的供水、排水、污水处理等方面。

一个合理的给排水规划对于城市的可持续发展至关重要。

本文将从四个方面详细阐述给排水规划的重要性和具体内容。

一、供水规划1.1 水源保护：给排水规划需要确保城市的供水源头的保护，包括地下水、河流、湖泊等。

规划中应考虑水源的可持续利用和保护措施，如建立水源保护区、加强水质监测等。

1.2 供水系统建设：规划中需要确定供水系统的建设方案，包括水厂、输水管道、储水设施等。

考虑到城市的发展需求，规划中还需要考虑未来的扩展和更新。

1.3 供水管理：给排水规划需要明确供水管理的责任主体和管理机制，包括水资源管理部门、供水公司等。

规划中还需要制定供水管理的相关政策和措施，确保供水的安全和稳定。

二、排水规划2.1 排水系统设计：给排水规划需要确定排水系统的设计方案，包括雨水排放、污水排放等。

规划中需要考虑城市的地形、降雨情况等因素，确保排水系统的高效运行。

2.2 排水设施建设：规划中需要确定排水设施的建设方案，包括雨水管网、污水管网、泵站等。

规划中还需要考虑排水设施的维护和更新。

2.3 排水管理：给排水规划需要明确排水管理的责任主体和管理机制，包括排水管理部门、污水处理厂等。

规划中还需要制定排水管理的相关政策和措施，确保排水系统的正常运行。

三、污水处理规划3.1 污水收集：给排水规划需要确定污水收集的方案，包括建设污水管网、设置污水收集站等。

规划中需要考虑城市的污水产生量和污水处理的能力，确保污水的有效收集。

3.2 污水处理：规划中需要确定污水处理的方案，包括建设污水处理厂、采用何种处理工艺等。

规划中还需要考虑污水处理的运行和维护。

3.3 污水排放：给排水规划需要确定污水排放的方案，包括污水排放标准、排放点的选择等。

规划中需要考虑污水排放对环境的影响，确保污水排放的合规和环保。

四、可持续发展4.1 节水措施：给排水规划需要制定节水措施，包括宣传教育、水价调控等。

给排水设计说明1.设计依据（1）《建筑给水排水设计标准》GB50015－2019；（2）《建筑设计防火规范》GB50016-2014（2018版）；（3）《消防给水及消火栓系统技术规范》GB50974-2014；（4）《建筑灭火器配置设计规范》GB50140-2005；（5）《室外给水设计标准》GB50013-2018；（6）《室外排水设计标准》GB50014-2021；（7）《民用建筑节水设计标准》GB50555-2010；（8）《建筑中水设计规范》GB50336-2018；（9）《云南省民用建筑节能设计标准》DBJ53/T-39-2011；（10）《建筑给排水及采暖工程施工质量验收规范》GB50242-2016；（11）《城镇给水排水技术规范》GB50788-2012；（12）《建筑与小区雨水控制及利用工程技术规范》GB50400-2016；（13）《自动喷水灭火系统设计规范》GB50084-2017；（14）《汽车库、修车库、停车场设计防火规范》GB50067-2014；（15）《气体灭火系统设计规范》GB50370-2005；（16）《消防设施通用规范》GB55036-2022；（17）《建筑给水排水与节水通用规范》GB55020-2021；（18）《建筑节能与可再生能源利用通用规范》GB55015-2021；（19）建筑专业提供的各种条件图；2.设计范围设计地块内的生活给水系统、生活热水系统、消防系统、生活排水系统等。

3.工程概况3.1工程名称：建设项目总承包项目；3.2建设地点：开发区；3.3设计内容：新建一栋综合楼的总图、建筑、给排水、电气(含强、弱电)等专业设计，道路广场室外给排水管线和相应配套等设施的初步设计。

3.4总建筑面积：510844.88平方米；地上建筑面积：510844.88平方米；占地面积：54983.10平方米；3.5建筑设计使用年限类别：2类50年。

3.6屋面防水等级：综合楼、水泵房防水等级均为Ⅰ级；3.7抗震设防烈度:7度0.10g；3.8建筑物主要特征见下表：建筑物一览表建筑名称层数（层）建筑功能建筑基底面积(㎡）建筑面积(㎡）结构形式建筑定性建筑高度(m）耐火等级防水等级附属用房1食堂、办公21881.1221794.95框架结构单层公共建筑4.35二级Ⅰ级合计24983.1020844.884.给水系统4.1水源本项目水源取自西北侧市政道路，由市政道路引出两路DN100给水管在场地内形成环状管网，水压为0.30MPa。

给排水设计说明一、项目概况二、设计依据：1、相关规范：(1)《建筑给水排水设计标准》GB 50015-2019(2)《民用建筑设计统一标准》GB 50352-2019(3)《民用建筑节水设计标准》GB 50555-2010(4)《住宅设计规范》GB50096-2011(5)《住宅建筑规范》GB50368-2005(6)《建筑机电工程抗震设计规范》GB 50981-2014(7)《屋面雨水排水系统技术规程》CJJ142-2014(8)《建筑灭火器配置设计规范》GB50140-2005(9)《建筑设计防火规范》GB50016-2014（2018年版）(10)《绿色建筑评价标准》GB/T 50378-2019(11)《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002(12)《建筑给水排水与节水通用规范》GB55020-2021(13)《建筑与市政工程抗震通用规范》GB55002-20212、建设单位对本工程提出的相关意见及要求，即设计任务书。

3、建筑和有关工种提供的作业图和有关资料。

三、设计范围：本设计范围包括：生活给排水系统、灭火器系统、热水系统、雨水系统。

四、管道系统：1、生活给水系统：1）、水源：采用市政水源，由原市政给水管网引入1根DN150的给水管道，住宅采用市政直供，供水压力0.7MPa。

水表井内设减压阀，阀后压力不大于0.2MPa。

2）、在本项目范围内布置环状供水管网，供给本工程室内。

4）、工程总用水量：最高日用水定额按200L/人.天，小时变化系数2.5，按3.5人考虑。

本工程全村最高日用水149.8m³/d，最大时用水量15.6m³/h。

5）、给水形式：总引入管水表设于室外水表井内，水表采用普通机械水表。

2、生活排水系统：1）、排除卫生间污废水。

2）、排水量：按给水量的100%计，149.8m³/d。

3）、本工程卫生间排水横管均敷设在下层空间。

第1章设计总说明给水管网的设计是给排水工程规划设计的主要内容，通过技术经济分析，选择技术可行、经济合理的最佳方案。

根据输配水管网布置的原则，选择管网控制点，进行平差和水力计算，确定输配水干管的直径、走向，并布置沿线的主要附件；绘制管道平面图和纵断面图。

排水管网设计根据确定的设计方案，在适当比例的总体布置图上划分排水流域，布置管道系统；根据设计人口数污水量标准，计算污水设计流量；进行污水管道水力计算，确定管道断面尺寸、设计坡度、埋设深度；确定污水管道在道路横断面上的位置；绘制管道平面图和纵断面图。

1.1设计原始资料（1）城区平面图1X（电子版）（2）城区及人口情况：该城区为XX省某大城市的一个城区，位于珠江的下游。

设计人口数为15万。

城区生活用水的最小要求服务水头为40m。

（3）火车站污水量为320 m3/d，均匀排出。

（4）城区工业企业分布及用水量情况见表1。

表1.1工厂名称工人数生产用水量（m3/d）排入市政管网的最大生产污废水量（m3/d）用水时间高温车间一般车间A 120 260 3500 3200 全天均匀使用B 80 136 **** **** 8~24h均匀使用C 94 187 **** **** 全天均匀使用D 0 150 **** **** 8~16h均匀使用E 50 145 2000 1800 8~16h均匀使用备注水质与生活饮用水相同，水压无特殊要求。

淋浴人数高温车间按85%计，一般车间按70%计。

（5）城市自然状况①城区土壤种类为粘质土。

地下水水位深度为15m。

年降水量为936mm。

城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。

夏季主导风向为南风，冬季主导风向为北风和东北风。

②城区中各类地面与屋面的比例（%）见表2。

表1.2各类屋面混凝土与沥青路面碎石路面非铺砌土路面公园与绿地0.3 0.4 0.1 0.1 0.2（6）水文资料①河流历史最高洪水位为98.4m，97%保证率的枯水位为86.5m；常水位为92.3m。

一、设计依据1、批准的初步设计文件2、厂方提供的相关资料3、国家现行的技术规范、规程及标准二、设计范围与内容1、厂区室内给排水系统和消防水给水系统2、与本工程有关的室外排水系统和消防给水系统三、给水部分1、工作压力：给水系统最大工作压力0.45Mpa2、管道材料：生活给水管道采用铝（钢）塑复合管或PP－R管，丝接或热熔接；生产给水（油）管采用热浸镀锌钢管，DN≤80mm者螺纹连接；DN＞80mm者，沟槽或卡箍连接；生产循环管采用焊接钢管，焊接与法兰连接。

3、管道埋深：室外给水管设在非车行道下，管顶覆土应小于30mm；设在车行道下时，管顶覆土不小于700；室内给水管埋设垫层或找平层的给水管应经试压验收后方可隐蔽。

4、图中所示管径均为公称直径。

选用塑料管时其管径应与称直径相吻合。

五、排水部分1、管道材料室内排水管采用硬聚氯乙烯塑料排水管（UPVC），承插粘结；车间雨水悬吊管采用焊接钢管，焊接连接；室外生活污水采用双壁波纹排水管（PVC－U），承插粘接；室外生产废水管采用增强聚丙烯排水管（FRPP），承插粘接。

2、管道埋深：雨水口连接管在车行道下，管顶覆土不小于700mm，其余管道埋深见设计图中要求；3、排水管坡度：室内塑料管DN≤150mm，i=0.026；DN＞150mm，i=0.01；有特殊要求者在图中标明；4、地漏应处于被服务范围内的最低点，地漏的顶面标高应低于该处地面的3－5mm清扫中口应与其所在地面（楼）平；检查口应高于所在地（楼）面1.0m处，检查口、清扫口应安装在便于使用的位置；五、管道防腐及安装1、管道防腐：（1）室内架空非镀锌管外壁除净铁锈后刷红丹二遍，面漆二遍或通刷面漆二遍；埋地非镀锌管外壁除净铁锈后刷红丹二遍，石油沥青二遍；埋地镀锌管通刷石油沥青漆二遍。

（2）架空管面漆颜色2、管道安装1）设备的接管位置，除设计图中注明者外，一律按设备要求的尺寸安装，当无要求时，可根据现场实际情况决定。

给排水设计说明书给排水设计说明书1.项目概述本文档是对给排水系统设计方案的详细说明，包括设计目标、设计范围和设计要求等内容。

2.设计目标2.1 来水压力和流量要求在设计水系统时，需要满足建筑物内所有出水点的合理供水需求，根据建筑物类型和使用人数确定来水压力和流量要求。

2.2 污水排放要求污水排放要满足相关法律法规的要求，并考虑到建筑物内各种排水设施的使用情况，合理布置排污管道，并采取相应的污水处理措施。

2.3 防水要求设计考虑建筑内外防水问题，确保其密封性和防水性能，防止地下室、地下管道等处出现渗漏和漏水现象。

3.设计范围3.1 给水系统设计①基本水源供应设计设计确定建筑物的水源供应类型，如自来水、地下水或其他水资源，并预测未来的供水需求。

②建筑内给水管道设计根据建筑物类型和用途，设计合理的给水管道布局，确定管道的材料、直径和斜度，并对管道进行合理支撑和固定，确保供水稳定。

③出水设备和阀门选择根据建筑物内需要的出水设备，选择合适的水龙头、浴缸、洗手盆等，并合理安装和布置相应的阀门，以保证供水安全性和节水。

3.2 排水系统设计①建筑物内污水排放管道设计设计合理的污水排放管道布局，根据各种排水设备的使用情况，确定管道的材料、直径和斜度，并确保排水畅通。

②降雨排水系统设计根据降雨量和建筑物类型，设计合理的降雨排水系统，包括屋顶排水、地面排水和雨水收集利用等。

③排水设备选择根据建筑物类型和使用需求，选择合适的排水设备和管道附件，并确保其符合相关标准和规范的要求。

4.设计要求4.1 设计标准和规范根据国家相关标准和规范，进行设计，并确保设计方案符合当地法律法规的要求。

4.2 管道和设备的规格根据设计要求和建筑物类型，确定管道和设备的规格，并确保其质量符合相关标准。

4.3 安全性和可靠性要求设计要考虑给排水系统的安全性和可靠性，确保其在使用过程中的稳定性和耐久性。

4.4 节能与环保要求在设计过程中，考虑节能和环保要求，合理利用新能源和节水技术，降低系统能耗和对环境的影响。

学校给排水方案说明一、背景介绍学校作为人员密集的场所，每天都会产生大量的废水，包括生活污水、冲厕水、实验室废水等。

为了保障师生健康与校园环境的卫生，学校制定了全面的给排水方案。

本文将对学校给排水方案进行详细说明。

二、给水系统学校给水系统是指将供水资源输送到学校各个建筑物和设施的系统。

为了确保供水安全和稳定，学校采取了以下措施：1. 建设饮用水净化设施：学校配备了专业的饮用水净化设施，对自来水进行过滤、消毒等处理，确保供水的卫生安全。

2. 定期维护检查：学校定期对给水管网进行检查与维护，及时修复漏水、更换老化管道，保证给水系统的正常运行。

3. 教育宣传：学校通过举办讲座和宣传活动，加强学生对饮用水安全的认知，培养正确的饮水习惯。

三、排水系统学校排水系统是指将废水从学校各个建筑物和设施中排除的系统。

为了保障校园环境的卫生与整洁，学校采取了以下措施：1. 管网规划与设计：学校根据建筑物类型和用途，科学规划排水管网，确保废水能够顺畅排除。

同时，采用合适的管径和坡度，减少阻力和堵塞的风险。

2. 安装检修井和沉淀池：学校在管道路线上设置检修井和沉淀池，方便对管道进行维修和清理。

沉淀池能够有效减少废水中的悬浮物和污泥，提高排水系统的稳定性和效率。

3. 废水处理设施：学校建设了污水处理厂或采用其他适当的废水处理设施，对生活污水和实验室废水进行处理，达到国家和地方排放标准，确保不对环境造成污染。

四、应急方案学校还制定了给排水应急方案，以应对突发事件和设备故障。

该方案包括：1. 定期演练：学校会定期进行给排水系统应急演练，模拟各种紧急情况，提前做好应对准备，并总结经验教训，不断完善应急预案。

2. 确保备品备件充足：学校会储备足够数量的备品备件，以备在紧急情况下使用。

3. 建立与当地相关部门的合作关系：学校与消防、环保等相关部门建立了合作关系，一旦发生突发情况，能够及时调动资源解决问题。

五、总结学校给排水方案综合考虑了供水安全、废水排放和应急预案等方面。

给排水方案设计说明一给排水设计（一）执行国家现行设计规范、规程。

1．《建筑给水排水设计规范》GB 50015-2003(2009年版）。

2. 《室外给水设计规范》GB50013-2006。

3. 《室外排水设计规范》GB50014-2006。

4．《建筑工程设计文件编制深度规定》。

5．满足标书要求。

（二）给水设计1．概况：本组团为一类综合楼，有超高层酒店（32层），高层酒店是公寓（25层），高层办公（19层）裙房为餐饮及商业，多层展览建筑（3层），地下层为车库及设备用房。

本工程考虑生活给水、生活热水、消火栓给水、自动喷水、生活污水、雨水等系统。

2．水源：本工程供水水源为市政给水管，从2路市政路各引入一根DN300的供水管，供水压力为0.35Mpa。

3．用水量：酒店用水量：最高日：314.6m3/d，最大时26.2m3/h。

酒店式公寓用水量：最高日：259.2m3/d，最大时21.6m3/h。

办公用水量：最高日：174.1m3/d，最大时20.9m3/h。

商业用水量：最高日：33.1m3/d，最大时3.3m3/h。

餐饮用水量：最高日：1198.3m3/d，最大时119.8m3/h。

会议用水量：最高日：109.1m3/d，最大时16.3m3/h。

会展用水量：最高日：582.3m3/d，最大时109.2m3/h。

绿化用水量：最高日：96.2 m3/d，最大时12.0m3/h。

未预见用水量：按用水量10%计最高日：276.7 m3/d，最大时32.9m3/h。

总用水量：最高日：3043.6m3/d 最大时362.2m3/h4．给水系统：地下室及3层以下（含3层），由小区内市政给水管网直接供水，3层以上采用变频调速水泵加压供水。

酒店部分采用水泵+高位水箱供水，地下室设生活水池。

建筑外设总水表计量，酒店式公寓每户设水表计量，商业、酒店、餐饮、会展、办公分别设水表计量。

5、热水系统：酒店、酒店式公寓、餐厅、桑拿KTV：热源为自建锅炉房制备的蒸汽，生活水经热交换器加热采用上行下给式方式供应，系统分区同给水系统。
