给水管网课程设计说明书1. 引言本文档是针对给水管网课程的设计说明书，旨在对课程进行详细描述和规划。
本课程着眼于培养学生在给水管网设计方面的理论和实践能力，为其未来从事与给水工程相关工作奠定基础。
2. 课程目标本课程的主要目标是：•了解给水管网的基本原理和设计原则；•掌握给水管网设计的计算方法和技术；•培养学生的创新思维和实践能力，能够独立完成给水管网的设计任务；•培养学生的团队合作和沟通能力。
3. 课程内容3.1 基础知识本课程的基础知识包括但不限于以下内容：•给水管网的概念和定义；•给水管网的组成；•给水管网的流量计算方法；•给水管网的压力计算方法；•给水管网的水质要求。
3.2 设计原则本课程将介绍给水管网设计的原则和方法，包括：•给水管网的布置原则；•给水管网的管径选择原则；•给水管网的泵站选型原则；•给水管网的阀门配置原则；•给水管网的消防水系统设计原则。
3.3 课程实践为了培养学生的实践能力，本课程将安排一定比例的实践操作和设计任务。
学生将要完成以下实践内容：•给水管网的水质检测操作；•给水管网的流量和压力测量操作；•给水管网的管道布置设计任务；•给水管网的压力计算和排气设计任务；•给水管网的泵站选型和配置设计任务。
4. 课程评估本课程的评估方式将综合考虑以下因素：•平时作业成绩（包括课堂讨论、实践操作报告等）；•期中考试成绩；•期末设计报告成绩；•学生的团队合作和表现。
5. 资源需求为了保障课程的顺利进行，以下资源是必要的：•给水管网实验室：提供实践操作的场地和设备；•给水管网图纸和软件工具：用于课程设计任务的完成；•给水管网教材和参考书籍：作为学生学习和参考的资料。
6. 授课计划本课程将以理论授课和实践操作相结合的方式进行。
以下是课程的大致安排：•第1-2周：介绍给水管网的基础知识；•第3-4周：讲解给水管网的设计原则；•第5-8周：进行实践操作和设计任务；•第9-10周：学生项目展示和评估。
给水管网设计说明书3给水管网设计说明书第一章课程设计基本资料一、课程设计目的二、设计要求三、设计资料四、设计依据第二章给水管网用水量计算第三章管网计算一、水源及水厂的位置确定二、管线布置原则三、输配水管渠布置的一般要求四、输水管的布置五、配水管网布置六、管网设计流量第四章管网校核一、最高日最高时管网平差及结果确定二、设计工况水力分析结果及控制点确定与节点水头调整。
三、泵站扬程设计与水塔高度设计第五章消防校核第一章课程设计基本资料一、课程设计目的通过对中小城市给水管网的规范设计，要求进一步巩固和掌握城镇水源的选择，管网的布置和管网的平差计算内容，同时培养使用规范和相关使用手册等综合能力。
二、设计要求（1）在设计过程中要应用所学有关知识，掌握城镇给水管网设计的方法和步骤；（2）在设计过程中要独立地分析与解决问题，增加独立工作的能力；（3）阅读熟悉有关手册、规范和资料；（4）逐步增加实际工程概念。
完成要求：1.绘制管网平面布置图。
2.计算说明书一份（包括水力计算简图）。
三、设计资料某镇位于亚热带地区，2010年有人口18万人，城区面积18平方公里，至2020 年将发展为45平方公里，人口自然增长率为6％。
它是一个以农业为主的大县，工业不甚发达，目前已形成了建材、纺织、机械、食品、水产品加工、矿产品开发等一批支柱产业。
根据计划安排为发展工业生产，要进一步完善市政基础设施，特别重视供水这个先导产业。
该镇位于昌江、乐安河交汇后的饶河之首，是一个古老的县城，南西二面临水，地形东北高，西南低，标高为12.00米--25.00米，地势较为平坦。
气候属亚热带湿润型，年平均日照2000小时以上，年平均气温16.7℃--17.7℃，7、8月份为最高，平均达29.4℃，极端最高温度39.9℃，元月份气温最低，平均为4.9℃，极端最低温度-8℃，年无霜期为273天，年降雨量1600毫米，4-6月为峰面雨季节，降雨量占全年50%以上。
延安大学西安创新学院给水管网课程设计院系：延大创新建筑工程系班级：给水排水0801班姓名：张学强（29号）指导老师：辛亚娟设计说明书一．原始资料设计任务为陕西中部A县给水系统。
1.设计年限和规模：设计年限为2020年，主要服务对象为该城区人口生活和工业生产用水，包括：居民综合生活用水，工业企业生产、生活用水，市政及消防用水，不考虑农业用水。
2.水文情况：本县地势较平缓，附近有地表水源，考虑城区发展及供水安全可靠，采用环状网的布置形式，管线遍布整个供水区，保证用户有足够的水量和水压。
3.气象情况：该地区一年中各种风向出现的频率见远期规划图中的风向玫瑰图，冬季冰冻深度0.5米。
4.用水情况：城区2011年现状人口13.5万人；人口机械增长率为5‰，设计水平年为2020年。
城区最高建筑物为六层（要求管网干管上最不利点最小服务水头为28.00米）。
消防时最低水压不小于10.00米。
要求供水符合生活饮用水水质标准（无论生活用水和生产用水）。
无特殊要求。
采用统一给水系统。
用水普及率为100 % 。
综合生活用水逐时变化表二．设计内容1.给水量定额确定（1）参照附表1（a）选用的居民综合生活用水定额为240L/cap.d （2）工企业内工作人员生活用水量根据车间性质决定，一般车间采用每人每班25L，高温车间采用每人每班35L。
（3）浇洒街道用水量定额选用2.5L/m2.d。
浇洒绿地用水量定额为2 L/m2.d。
（4）参照附表3该城市同一时间内可能发生火灾2次，一次用水量为45L/S。
2.设计用水量计算（1）最高日用水量计算城市最高日用水量包括综合用水、工业用水、浇洒道路和绿化用水、未预见用水和管网漏失水量。
（一）城市综合用水量计算：设计年限内人口为14.12万人，综合生活用水定额采用240L/cap d最高日综合生活用水量Q1 ：Q1=qNfQ1―—城市最高日综合生活用水，m３／d；q――城市最高日综合用水量定额，Ｌ／（cap.d）；Ｎ――城市设计年限内计划用水人口数；f――城市自来水普及率，采用f=100%所以最高日综合生活用水为：Q1=qNf=0.24*141200*100%=33888m3/d=392.22L/s（二）工业用水量计算工业生产用水2000+1000+600=3600m3/d=41.7L/s。
/d19420m =83*101600+83*102500 +83*102000+83*1010000=f q ∑=Q 3i i 2）（）（）（）（++++第一章 水量计算1.1最高日设计用水量d Q1）城市最高日综合生活用水量为1Q ：/d 28500m 95%/1000*100000*300f/1000*N *q Q 31===式中：q —城市最高日综合生活用水量定额[L/(cap*d)],其中q=300L/（人*d ）;N —设计年限城市用水的计划人口数（cap ）,其中N=10万人; f —城市生活用水量用水普及率，其中f=95%; 2)工业企业生产用水量Q 2式中：i q —各工业企业最高日生产用水量定额[m 3/d]；i q = k q +10Y,Y 为学号的末两位，取Y=83;i f —各工业企业用水重复利用率，取i f =1.工业企业用水情况汇总表 表1.1注：其中Y 为学号的末2位。
1.2消防用水量6Qs L f q Q /702*35*666===式中：6q --消防用水量定额（L/s ）,查规范当城市人口数≤10时取6q =35L/s ；6f --同时火灾次数，查规范当城市人口数≤10时取6f =2 1.3最高时用水量h Q1）综合生活用水量与工业企业最高时用水量式中：1Q --城市最高日综合生活用水量； i q --各工业企业用水量； 1T --综合生活日用水时间； i t --各工业企业日用水时间；1F --综合生活用水量时变化系数，查规范其取值范围为1.2~1.6，故可取1F =1.5；i f --各工业企业用水量时变化系数，资料已给，分别为3.11=f ，2.12=f ，5.13=f ，6.14=f .2）浇洒道路与绿化最高时用水量2h Q h m N Q Q h h /61.111%5.3*81.3188*3112=== 3）未遇见水量和管网漏失水最高时用水量3h Qh m N Q Q Q h h h /08.660%20*)61.11181.3188(*)(32213=+=+=4）最高时用水量h Qh m Q Q hi h /51.396008.66061.11181.31883=++==∑hm t f q T Q Q i i i /81.31888/6.1*243016/5.1*333024/2.1*283024/3.1*1083024/5.1*28500/*/F *31111h =++++=+=∑第二章管网平差计算2.1管网定线根据整个市区居民分布和地形特征进行给水管网定线，在定线过程当中要按规范布置各管段位置及各管段之间的距离，结合规范和管网环数6环以上要求，管网定线见绘图①2.2管段长度及管段配水长度管段长度和管段配水长度表2.12.3比流量计算)/(s L q l)/(056521.03600/8/1000*16003600/16/1000*25003600/24/1000*20003600/24/1000*100003600/1000*796.3697(/)(4321s L l q q q q Q q i h l =----=----=∑式中：i l --各管段长度；4321q q q q 、、、 ——见下表2.22.4 沿线流量和节点流量计算 1）沿线流量)/(s L q mi i l mi l q q *=式中 mi q --各管段沿线流量（L/s ）; 计算结果见下表2.3 2）节点设计流量)/(s L Q jN j q q q Q mi sj i j ,.....,3,2,1)*2/(1=+-=∑式中 N —管网图节点总数；j Q --节点j 的节点设计流量（L/s ）;sj q --位于节点j 的（泵站或水塔）供水设计流量（L/s ）;mi q --各管段沿线流量（L/s ）;利用上式计算出各节点的流量见下表2.3。
给水管网课程设计说明书姓名：xxx班级：xxxxxx学号：xxxxxxxx专业：给水排水工程目录Ⅰ.给水管网课程设计任务书 (3)一、设计项目 (3)二、设计资料 (3)三、设计任务及成果 (3)Ⅱ.给水管网设计计算说明书 (4)一、给水管的定线与布置 (4)二、设计用水量的计算 (4)2.1基础数据 (4)2.2 最高日设计用水量的计算 (4)2.3最高日最高时设计用水量的计算 (5)三、经济管径的确定 (5)3.1沿线流量及节点流量的计算 (6)3.2泵站设计供水流量的计算 (6)3.3水塔设计供水流量的计算 (7)3.4最高时管段沿线流量分配与节点设计流量计算 (7)3.5初始分配流量及管径的确定 (8)四、管网水力计算 (8)4.1摩阻系数的确定 (9)4.2管网平差 (10)Ⅲ参考文献 (12)Ⅳ附录附录一、城市最高日用水量变化曲线附录二、管段平差计算表附录三、给水管网布置图附录四、水力计算成果图Ⅰ. 给水管网课程设计任务书一、设计项目某市开发区给水管网初步设计二、设计资料1、该小城区道路工程规划图一张2、该街区居民区最高日综合用水量标准日人260L/3、居住区人口密度为2cap/200hm4、工厂甲的集中用水设计流量是s1）；L/L/25（每增加一个学号，该集中用水量增加s 工厂乙的集中用水设计流量是sL/20（每增加一个学号，该集中用水量增加L/2）；s工厂丙的集中用水设计流量是s30（每增加一个学号，该集中用水量增加L/2）；L/s城市浇洒道路用水定额采用1.5L/(m2.d)，市政绿化广场用水定额2.0 L/(m2.d)，每天浇洒一次。
5、时变化系数1.42 （每增加一个学号，该值加0.01）6、最小服务水压为20m三、设计任务及成果1、给水管网设计计算①设计基本数据的选择；②给水管的定线与布置以及方案的选择；③给水管道设计计算；2、设计成果①设计计算书计算依据：重要的基础数据、有关规范规定，可列在表格内计算方法：列出主要的计算公式，说明重要的参数的选取依据计算过程：列出计算步骤计算结果：列出重要的计算结果计算书应计算正确，并附有工艺简图，标注所计算的尺寸②绘制给水管道平面布置图和水力计算成果图；Ⅱ. 给水管网设计计算说明书一、给水管的定线与布置根据所给资料，结合城镇规划并考虑经济性和供水可靠性的要求，决定了采用环状给水的布置形式，并在管网中布置水塔，水厂至管网采用双管输水。
《城市给水管网》课程设计说明书学院：环境科学与工程学院专业班级：给排水姓名：学号：时间：2016年1月《城市给水管网课程设计说明书》目录一．设计题目 (2)二．原始资料 (2)三．工程概述 (3)四．城市用水量确定 (4)五．给水系统方案选择 (9)六．管网定线 (10)七．城市最高日用水量变化曲线 (13)八．管段设计流量计算 (17)九．管网平差 (17)十．水泵扬程确定 (32)十一．节点水压标高确定 (33)十二.管道剖面图绘制 (35)十三.结语 (35)一、设计题目：L市给水管网初步设计二、原始资料：1、条件图：1:5000城市平面图2、城区总人口：11.2万人；城市总面积：320.07公顷，城市人口密度：350人/公顷；3、城市居住房屋的室内卫生设备情况：有给水、排水和淋浴设备；4、城市中房屋的平均层数为：5层5、工业用水情况：城市中有两个工业企业，其位置见城市平面图（1）企业甲：3班制（0-8,8-16,16-24），冷车间3000人/d，热车间2700人/d，淋浴1500人/班，生产用水量4000m3／d；（2）企业乙：2班制（8-16,16-24），冷车间2400人/d，热车间2000人/d，淋浴2100人/班，生产用水量3700m3／d；6、工程地质及水文地质：城市土壤种类：轻质压粘土；地下水位深度：6.0米；冰冻线深度：1.2米。
7、水源取自城市河流的上游。
8、城市用水量变化曲线及时变化系数。
时变化系数：Kh=1.82；城市用水量变化系数曲线如下图所示三.工程概述L市是一个位于二分区，总人口为11.2万的中小型城市，地势比较平坦，整个城区的地势差大约为14m。
东北外侧通过一条高速公路，城市内中下部有一条自西向东的河流，水量充沛，水质良好，经严格的勘测和试验，可以作为生活饮用水水源，将净水厂设在城区外、靠近河流上游的合适位置。
该城市整体形态为矩形，街区布置比较均匀，划分面积相差不大。
给水排水管网系统课程设计说明书第一篇设计原始资料与任务第一部分给水排水管道工程课程设计指导书（给水部分）1、名称某市城北区给水管道的设计。
2、设计任务根据该市设计资料和平面图进行给水管网工程设计，包括：1、给水管道系统设计；2、调节构筑物设计。
3、基础资料（1）城市总体规划概况：某市近期规划人口为12万，其中城北区近期规划人口8万人，用水普及率预计100％，综合用水量标准采用300L/cap·d，城区大部分建筑在6层，屋内有给排水卫生设备和淋浴设备，区内有工业企业甲。
（2）城市用水情况：城市生活用水量变化情况如下表：（3）工业企业基本情况甲企业用水量（含工业企业职工生活用水和生产用水）为3000立方米/日，均匀使用，工业用水要求水压不小于24米，水质同生活饮用水：工厂房屋最大体积为5000立方米(厂房)，房屋耐火等级为三，生产品危险等级为乙。
（4）其他平面图见附图（按照A4版幅打印，比例尺为1：20000）。
4、设计内容（1）进行给水管网的布线，确定给水系统布置形式、给水管网布置形式、调节构筑物位置；（2）选择管材；（3）计算最高日用水量，二泵站、管网、输水管设计流量；（4）确定水塔的容积、设置高度：（5）计算管网各管道的管径；（6）计算管网各节点的水压标高、自由水头；（7）确定二泵站流量及扬程；（8）进行校核。
5、设计步骤（1）给水系统布置确定给水系统的给水方式，如统一给水、分系统给水，地表水给水、地下水给水，说明原因；确定给水管网的布置形式，如有水塔给水管网、无水塔给水管网，枝状给水管网、环状给水管网，说明原因；确定调节构筑物位置；确定一泵房、二泵房供水方式，如一级供水、二级供水，说明原因。
（2）给水管网布线包括干管及干管之间的联络管；根据平面布置图确定管线布置方向；按照布管原则进行：干管的延伸和二泵房输水到水塔、大用水户的水流方向一致，以水流方向为基准平行布置干管，以最短的距离到达用水户；干管间距500-800米，联络管间距800-1000米；枝状和环状相结合；单管和双管相结合；绘制给水管网定线草图（管线、节点、管长）。
《给水管网课程设计》计算说明书2012年12月31日目录一、布置给水管网 (3)二、设计用水量及流量计算 (5)1、计算设计用水量 (5)2、计算实际管长和有效管长 (5)3、计算比流量、沿线流量、节点流量 (7)三、管网平差计算 (9)1、初步分配管段流量和设定水流方向 (9)2、选择管径 (9)3、初步分配各管段最高时流量以及管长、管径的选取 (9)4、哈代-克罗斯法校核环状管网 (12)5、确定水泵扬程H p并求出各节点水压和自由水头 (15)四、管网核算 (17)1、消防时的管网校核 (17)2、确定消防校核后水泵扬程H p及各节点水压和自由水头··203、最不利管段发生故障时的管网校核 (21)4、确定事故校核后水泵扬程H p及各节点水压和自由水头··24五、成果图绘制 (26)1、绘制给水管网平面布置图及节点详图和消火栓布置 (26)2、绘制最高时给水管网平面布置图 (26)3、绘制消防时给水管网平面布置图 (26)4、绘制事故时管网平面布置图 (26)六、总结 (27)七、参考文献 (28)一、布置给水管网1、水源与取水点的选择所选水源为D县南面的潇水河，取水点选在水质良好的河段即河流的上游，并且靠近用水区。

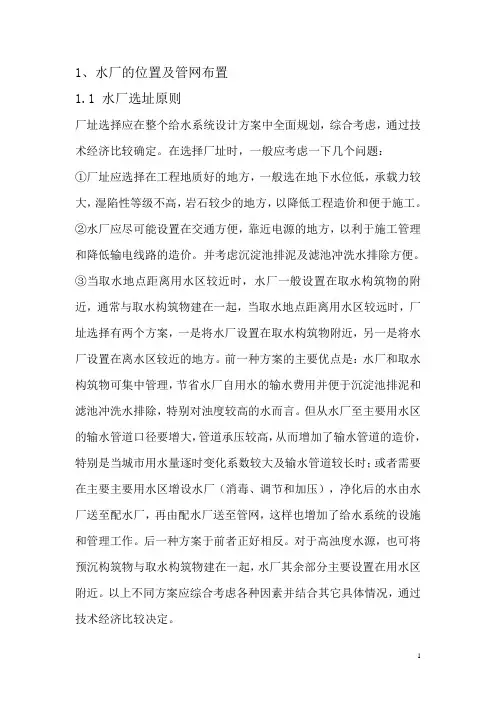

2、取水泵站和水厂厂址的选择：取水泵站选在取水点附近，用以抽取原水。
水厂选在不受洪水威胁，卫生条件好的河段上游。
由于取水点距离用水区较近，可以考虑水厂与取水泵站合建。
3、给水管网布置（1）原则：符合城市规划，考虑远期发展保证供水安全、可靠管网遍布整个供水区域力求管线短捷（2）布置形式：该设计区域为D县中心城区，不允许间断供水，适宜布置成环状网，可靠性高，水锤危害小。
（3）选取控制点：根据D县规划平面图，选择最高最远点最为控制点。
（4）定线：干管：先布干管，延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向一致，线路最短，遍布供水区域，干管平行间距为500—800m左右，沿规划道路，靠近大用户。
一、设计任务安徽省某乡镇给水管网初步设计二、设计原始资料（一）自然条件1、地理位置响导乡位于安徽省合肥市肥东县北部，北纬32°13′，东经117°36′，北与滁州市定远县接壤，东临陈集乡，西、南与八斗镇毗连。
距店埠40公里，地处江淮之间，居皖中腹地，是省会合肥市亟肥东县的北大门。
2、地形地貌与工程地质响导乡地处江淮分水岭以北，地势南高北低，最高高程在75米左右，最低高程在35米左右（黄海高程）。
地貌为典型的侵蚀平原，按组合情况主要分为丘陵、岗地、平原三部分。
境内河流水域均注入北边的池河，汇入淮河。
响导乡土壤分布主要是潮土和水稻土，这些地方，地形平坦，土质肥沃，水源充足。
地震烈度为7度设防，地下无不良地区构造。
3、气象响导乡地处地球中纬度，属亚热带湿润季风气候区，年平均气温15.5℃，降雨量878毫米。
4、水文乡域内有万林水库、余庄水库、赵集水库、竹林水库四座，主要用于农业灌溉。
池河从乡域北侧经过，发源于长丰县，最高水位40高程。
（二）城镇规模至规划期人口达20000人，用地规模达2.3平方公里。
（三）用地布局图和地形图见附图。
三、课程设计要求对某乡镇供水管网工程的规划设计，包括如下几个方面的内容：（1）城市需水量的预测；（2）供水规模的确定（3）给水管网的布置和定线；（4）计算沿线流量、节点流量；（5）初步分配各管段流量，并根据界限流量确定管径；（6）进行管网平差，计算各管段水头损失；（7）选择控制点，计算各节点自由水压和水压标高，确定水厂的出厂水压以及水厂中二级泵房泵型的选择；（8）确定是否需要中途加压泵站的位置，若需要请确定水泵扬程和流量；（9）进行管网校核，包括消防校核和事故校核。
（10）课程设计文本的书写和图纸的绘制。
1、按学号排序前10位同学按照如下要求完成：人均用水量指标400L/cap.d，采用面积比流量计算沿线流量，供水面积按分角线法划分，时变化系数K=1.4。
市政与环境工程系MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT课程设计说明书姓名：陈启帆学号：23专业：环境工程吉林建筑大学城建学院2016年07月- 1 -市政与环境工程系MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT课程设计说明书(吉林省长春地区宽城区给水管网设计)学生姓名：陈启帆导师：学科、专业：环境工程所在系别：市政与环境工程系日期：2016年07月学校名称：吉林建筑大学城建学院- 2 -市政与环境工程系MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT目录1. 课程设计题目 (4)2. 课程设计目的及要求 (4)3. 设计任务 (5)4. 原始资料 (5)5. 基本要求 (8)6. 设计成果 (8)7. 设计步骤 (8)8. 设计用水量计算 (9)9. 确定给水管网定线方案 (11)10. 设计流量分配与管径设计 (11)11. 设计结束语与心得体会 (14)12. 参考资料 (16)- 3 -市政与环境工程系MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT1. 课程设计题目吉林省长春地区宽城区给水管网设计2. 课程设计目的及要求通过城镇给水管网设计管网的设计步骤和方法，为以后毕业设计及从事给水管网的工程设计打下初步基础。
（1）了解管网定线原则；（2）掌握经济管径选择要求；（3）掌握给水系统压力关系确定方法；（4）掌握管网水力计算。
- 4 -市政与环境工程系MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT3. 设计任务根据给定的原始资料进行城市给水工程的规划及给水管网工程的初步设计，编写设计说明书。
4. 原始资料1、比例尺为：1：10000的城市总平面图一张，等高线间距为1m，给水水源及城市的划分，工厂位置见平面图。
2、人口密度及房屋层数区号人数（万人）房屋层数Ⅰ 6各区的卫生设备情况：区号卫生设备情况室内无给水设备，从集中给水栓取水，而用室外排水管道排水室内有给排水设备，但无水厕Ⅰ室内有给排水设备，但有浴室设备占100%室内有给排水设备，但有浴室设备占50%4、使用城市给水管网的工厂（1）工厂（A厂）日用水量2800m3/d，最大班用水量1600m3/d;工人数：第一班320人；第二班300人；第三班300人；其中在热车间工作的- 5 -市政与环境工程系MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT工人占全部工人的30%。
淋浴情况：车间特征淋浴工人数（占该当班工人的%）不太脏污身体车间95非常脏污身体车间95（2）工厂（B厂）日用水量4500m3/d，最大班用水量2600m3/d;工人数：第一班550人；第二班560人；第三班560人；其中在热车间工作的工人占全部工人的35%。
淋浴情况：车间特征淋浴工人数（占该当班工人的%）不太脏污身体车间95非常脏污身体车间95火车站用水量___1800___吨/日。
5、城市位于我国的东北地区，冰冻线深度： 1.65m6、用水量逐时变化：时间 A B C D E F G H 0-1 1.14 1.10 1.45 3.00 2.14 1.85 1.17 1.70 1-2 0.96 0.75 1.45 3.20 2.06 1.72 1.18 1.67 2-3 0.96 0.90 1.50 2.50 2.03 1.38 1.18 1.63 3-4 1.31 1.10 1.50 2.60 2.12 1.19 1.79 1.63 4-5 1.65 1.30 1.50 3.50 3.08 1.64 2.82 2.56- 6 -市政与环境工程系5-6 3.12 3.90 2.50 4.10 3.45 4.14 4.48 4.35 6-7 6.85 6.61 4.50 4.50 3.80 6.38 6.14 5.14 7-8 6.85 5.83 5.50 4.90 3.85 6.69 6.38 5.64 8-9 6.21 7.04 6.25 4.90 6.50 6.35 5.86 6.00 9-10 6.12 6.68 6.25 5.10 7.00 6.14 5.75 5.84 10-11 5.60 7.16 6.25 5.00 4.95 5.97 5.44 5.07 11-12 5.48 7.30 6.25 4.80 4.45 5.26 4.98 5.15 12-13 4.97 6.61 5.00 4.50 4.21 5.35 5.28 5.15 13-14 4.82 5.22 5.60 4.20 4.25 5.26 4.65 5.15 14-15 4.11 3.68 5.50 4.10 3.80 4.15 4.46 5.27 15-16 4.18 4.75 6.00 4.40 3.81 4.35 5.18 5.52 16-17 4.52 4.24 6.00 4.30 3.80 4.65 4.61 5.75 17-18 4.93 5.98 5.50 4.10 4.05 4.44 5.58 5.83 18-19 5.14 6.96 5.00 4.50 4.40 4.19 5.69 5.62 19-20 5.66 5.65 4.50 4.50 5.70 4.65 5.38 5.00 20-21 5.80 3.04 4.50 4.50 6.30 4.97 4.54 3.19 21-22 4.92 2.01 3.00 4.90 6.80 4.21 3.55 2.69 22-23 3.05 1.41 3.00 4.60 4.90 2.96 2.35 2.58 23-24 1.65 0.78 1.50 3.30 2.55 2.11 1.56 1.87 该设计一区选E7、敷设地区的土壤资料土壤名称标高厚度砂粘土16- 7 -市政与环境工程系MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT8、地下水位标高 199.15米。
9、河的最高水位 428 米，最低水位 422 米。
5. 基本要求1、根据提供的总平面图（1：10000）确定给水管网定线方案；2、进行基础资料分析提出给水管网设计的可行性方案；3、完成相关的设计计算书及图纸绘制工作；4、课程设计必须独立完成；5、图中文字一律用仿宋体书写；图例的表示方法应符合一般规定和制图标准；图纸应注明图标栏及图名；图纸应清洁美观，主次分明，线条粗细有别；图幅宜采用3 号图，必要时可选用2 号图；6、计算书内容简要，论证充分、文字通顺、字迹端正。
6. 设计成果1．设计计算书一份；2．设计图纸：给水管网设计总平面图、给水管网的等水压线图。
7. 设计步骤1．明确设计任务及基础资料，复习有关知识及设计计算方法2．在平面图上确定给水管网定线方案，进行水力学计算3．设计图纸绘制4．设计计算书校核整理- 8 -市 政 与 环 境 工 程 系MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT- 9 -8. 设计用水量计算2.1.1 最高日设计用水量(1) 城市最高日综合生活用水量:规划人口为30万人,用水普及率为95%，居民生活综合用水定额（含公建用水）：200L/人·日，建筑物为6层。
d /m 600001000%1003000002001000q 31111=⨯⨯=∑=i i i f N Q式中 Q 1——城市最高日综合生活用水量，m 3/d;q 1i ——城市各用水分区的最高日综合生活用水量定额，取200L/(人•d) N 1i ——设计年限内城市各用水分区的计划用水人口数，人； f 1i ——城市各用水分区的自来水普及率，%。
(2) 工业企业生产用水量:()d m f N q Q i i i /730045002800132222=+=-∑=式中 Q2——城市工业企业用水量，q2i ——城市各工业企业最高日生产用水定额，m3/产量单位； N2i ——城市各工业企业生产值，产量单位/d ； f2i ——城市各工业企业用水量重复率，%。
(3) 工业企业职工的生活用水和淋浴用水量：A 厂：总人数920人，其中一般车间644人，热车间276人。
职工生活用水量采用：不太脏污身体车间取30 L/(人•d)，非常脏污身体车间取40 L/(人•市政与环境工程系MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENTd)；职工淋浴用水量采用：不太脏污身体车间取40 L/(人•d)，非常脏污身体车间取60 L/(人•d)。
生活用水：644*30+276*40=33360L/d=33.36m3/d淋浴用水：644*95%*40+276*95%*60=40204 L/d=40.2m3/d用水总量：33.36+40.2=73.56 m3/dB厂：总人数1670人，其中一般车间1085人，热车间585人。
职工生活用水量采用：不太脏污身体车间取30 L/(人•d)，非常脏污身体车间取40 L/(人•d)；职工淋浴用水量采用：不太脏污身体车间取40 L/(人•d)，非常脏污身体车间取60 L/(人•d)。
生活用水：1085*30+585*40=55950L/d=55.95m3/d淋浴用水：1085*95%*40+585*95%*60=74575L/d=74.58m3/d用水总量：55.95+74.58=130.53m3/dQ3=73.56+130.53=204.09（4）浇洒道路和绿化用水量：1）绿地面积210300m2，用水定额2L/（d•m2）故设计用水量=210300*2/1000=420.6m3/d2）道路面积约为1100000m2，用水量2 L/（d•m2）故设计用水量=1100000*2*3/1000=6600 m3/d故Q4=420.6+6600=7020.6m3/d（5）火车站用水量：Q5=1800 m3/d（6）未预见水量和管网漏水量：Q6=(0.15~0.25)（Q1+Q2+Q3+Q4+Q5）式中Q6——城市未预见水量和管网漏失水量，m3/d- 10 -市 政 与 环 境 工 程 系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT- 11 -Q 6=0.2*（60000+7300+204.09+7020.6+1800）=15264.94m 3/d(7) 消防用水量：根据《建筑设计防火规范》该城市消防用水定额为35L/s ，同时火灾次数为3次，城市消防用水量为：Q 7=35*3=105L/s=9072 m 3/d最高日设计用水量：Q d =Q 1+Q 2+Q 3+Q 4+Q 5+Q 6=60000+7300+204.09+1050.6+1800+15264.94 =91589.63.63m 3/d=1160.07L/s（城市逐时用水量表见附表）9. 确定给水管网定线方案管网定线为了供水安全，采用环状管网，在定管线时，主要考虑了以下因素： ⒈ 只考虑到配水干管和连接管；⒉ 干管尽可能通过用水量较大的区域，在定线时，尽可能满足大用户用水； ⒊ 平行干管间距为500—800m ；⒋ 按现有的道路规划，尽可能减少过铁路和过高级路面。
