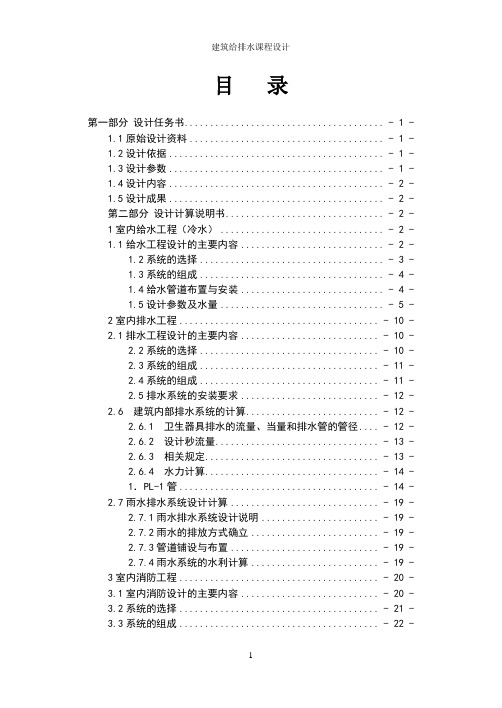

目录第一部分设计任务书....................................... - 1 -1.1原始设计资料...................................... - 1 -1.2设计依据.......................................... - 1 -1.3设计参数.......................................... - 1 -1.4设计内容.......................................... - 2 -1.5设计成果.......................................... - 2 -第二部分设计计算说明书............................... - 2 - 1室内给水工程（冷水）................................ - 2 -1.1给水工程设计的主要内容............................ - 2 -1.2系统的选择.................................... - 3 -1.3系统的组成.................................... - 4 -1.4给水管道布置与安装............................ - 4 -1.5设计参数及水量................................ - 5 -2室内排水工程....................................... - 10 -2.1排水工程设计的主要内容........................... - 10 -2.2系统的选择................................... - 10 -2.3系统的组成................................... - 11 -2.4系统的组成................................... - 11 -2.5排水系统的安装要求........................... - 12 -2.6 建筑内部排水系统的计算.......................... - 12 -2.6.1 卫生器具排水的流量、当量和排水管的管径.... - 12 -2.6.2 设计秒流量................................ - 13 -2.6.3 相关规定.................................. - 13 -2.6.4 水力计算.................................. - 14 -1．PL-1管....................................... - 14 -2.7雨水排水系统设计计算............................. - 19 -2.7.1雨水排水系统设计说明....................... - 19 -2.7.2雨水的排放方式确立......................... - 19 -2.7.3管道铺设与布置............................. - 19 -2.7.4雨水系统的水利计算......................... - 19 -3室内消防工程....................................... - 20 -3.1室内消防设计的主要内容........................... - 20 -3.2系统的选择....................................... - 21 -3.3系统的组成....................................... - 22 -3.4消火栓系统的管道及设备的安装..................... - 22 -3.5设计参数......................................... - 22 -3.6设计参数......................................... - 23 -3.7主要设备......................................... - 23 -3.8消火栓系统的管道及设备的安装..................... - 23 -3.9设计计算书....................................... - 24 -3.9.1贮水池的有效容积........................... - 24 -3.9.2消火栓系统的计算............................... - 26 -3.9.3消防水箱....................................... - 26 -3.9.4消火栓的选定................................... - 27 -3.9.5最不利点的水枪实际喷射压力和水压............... - 27 -3.9.6消防水泵的选定............................. - 28 - 第三部分参考文献........................................ - 29 - 第四部分致谢............................................ - 30 -第一部分设计任务书1.1原始设计资料1．工程概况本项目为某住宅小区5#住宅楼，地下一层为人防地下室，一至十五层为住宅，室内外高差0.45米，总建筑高度43.95米。
目录第一章设计任务书 (1)1 一级标题 (1)1.1 二级标题 (1)第二章设计说明书 (2)2 一级标题 (2)2.1 二级标题 (2)第三章建筑给水排水系统计算 (3)3 一级标题 (3)3.1 二级标题 (3)设计小结 (4)参考文献 (5)1 一级标题1.1 二级标题1.1.1三级标题正文——（字体：宋体，不加粗；字号：小四；首行缩进2个字符；段落：1.5倍行距）表格、图表：标题用小四号字体加粗居中，表格图标居中；例如：表1 给水管网水力计算表图1 给水管网水力计算简图公式要分章标明序号：a=+（1-1）bc下同2 一级标题2.1 二级标题2.1.1三级标题正文——（字体：宋体，不加粗；字号：小四；首行缩进2个字符；段落：1.5倍行距）表格、图表标题用四号字体加粗居中，表格图标居中；公式要分章标明序号：+（2-1）ca=b下同第三章建筑给水排水系统计算3 一级标题3.1 二级标题3.1.1三级标题正文——（字体：宋体，不加粗；字号：小四；首行缩进2个字符；段落：1.5倍行距）表格、图表标题用四号字体加粗居中，表格图标居中；公式要分章标明序号：+（3-1）a=bc下同设计小结正文……………签名：（手签）日期：（手签）参考文献1．王增长主编，《建筑给水排水工程》（第五版），中国建筑工业出版社，2005 2．《建筑给水排水设计规范》（GB50015-2003）3．《建筑设计防火规范》（GB 50016-2006）4．建筑给水排水设计手册（建工出版社）5．给水排水设计基本术语标准（CBJ125-89）6．其它参考资料根据个人设计依据可继续再添加文献。
一、工程概况1、建筑性质：宿舍楼2、建筑规模：建筑面积2465。
75平方米；建筑层数：4层,建筑高14.4米.建筑结构形式框架结构，耐火等级为2级，抗震设防烈度为6度;3、设计年限:50年4、现场条件：1) 该建筑西面、北面均有供水干管，管径DN150。
压力为0。
35MPa。
园区室外排水管为DN400 。
2) 室外排水体制为雨、污分流.二、设计过程说明1、给水工程：本楼层为四层宿舍，可以直接根据室外管网提供的压力采用直接供水方式,从经济上来说能减少投资，节约成本,本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。
2、排水工程：采用合流制排水方式，经过局部简单的处理后在排入室外排水管。
3、消防给水:根据本建筑的性质,不需要设消防灭火系统.只需设置灭火器就行了.4、管道平面布置和管材：管道布置图见附图，综合考虑，室内的给水立管、分管、分支管，均采用pp-r管，给水干管采用给水铸铁管,室内排水管采用排水pvc-u管。
三、室内给水系统的计算（1）给水用水定额及时变化系数查《建筑给水排水设计规范》,由表可知，宿舍（3、4类）最高日生活用水定额150-200，小时变化系数3。
0—3.5.取最高日生活用水定额170，小时变化系数为3。
0。
（2)最高日用水量Q d =mq=288×170=48.96m 3/d （3)最高日最大时用水量 Q h =·K h =48。
96×3.0/24=6.12 m 3/h(4)设计秒流量按公式q g =卫生器具的额定流量、连接管公称直径、和最低工作压力、同时给水百分数室内给水管网的设计秒流量计算管段编号卫生器具名称、额定流量、数量同时给水百分数%设计秒流量q(L/s ）淋浴器大便器洗脸盆0.150.1 0.151—3 1 0 0 100 0.15 2—3 0 1 0 700.1 3-5 1 1 00.25 4-5 0 0 1 1000.15 5—61110.4序号给水配件名称 额定流量q(l/s) 连接管公称直径(mm) 最低工作压力MPa 同时给水百分数% 1 淋浴器 0.15 15 0。
5层办公楼建筑给排水设计说明书一、设计目标和原则：1.确保建筑物内外的给水和排水系统安全、可靠、高效运行。
2.满足建筑物内部的各类用水需求，并保证用水量合理、节约。
3.保证排水系统的畅通，避免堵塞和漏水现象。
4.符合国家相关法律法规和标准要求。
二、建筑物的给水系统设计：1.给水管道布置：(1)根据建筑物的功能和各楼层的用水需求，合理布置给水管道，确保各个用水点的供水压力和流量。
(2)尽量采用垂直立管和分支管的布置方式，减小管道的长度和压力损失。
(3)采用合适的管径和材料，保证管道系统的强度和耐久性。
(4)将给水管道与其他管道（如电缆管道）进行合理隔离，避免相互干扰。
2.给水设备选型：(1)根据建筑物的用水需求和供水压力要求，选用合适的水泵、水箱和水箱控制系统。
(2)水泵的选型应考虑到建筑物的总用水量、峰值用水量和压力要求。
(3)水箱的容积应根据建筑物的储水需求确定，并采取合适的防止水质污染的措施。
三、建筑物的排水系统设计：1.排水管道布置：(1)根据建筑物的功能和各楼层的排水需求，合理布置排水管道，确保各个排水点的排水能力。
(2)采用合适的管径和坡度，保证排水管道的流速和自洁能力。
(3)将排水管道与其他管道（如电缆管道）进行合理隔离，避免相互干扰。
(4)设立合理的检查井和排气阀，方便排水系统的检修和排气。
2.排水设备选型：(1)根据建筑物的排水需求和流量要求，选用合适的污水泵、隔油池和排水阀。
(2)污水泵的选型应考虑到建筑物的总排水量、峰值排水量和扬程要求。
(3)隔油池的容积应根据建筑物的油水分离需求确定，并采取合适的防止污染的措施。
四、消防给排水系统设计：1.根据建筑物的消防需求，设计合适的消防给水系统和消防排水系统。
2.消防给水系统应满足建筑物内部各个消防栓和喷淋系统的供水压力和流量要求。
3.消防排水系统应保证消防栓和喷淋系统的排水能力，以及排水管道的防冻措施。
五、施工和验收要求：1.施工过程中应按照相关设计要求和标准进行施工，保证给排水系统的质量和安全。
建筑给排水课程设计说明书1000字一、设计背景建筑给排水工程设计是指按照建筑物用途要求、规模和功能等要求，制定合理、安全、经济、美观的给排水系统，在建筑物内外进行给水、排水和处理污水的设备和管道布局，以保证建筑物各项功能的正常运行。
二、设计内容与要求1. 建筑物用途及规模本设计为一个普通商业综合体建筑，总建筑面积为10000平方米，建筑高度为4层，每层高度为4米，地下1层为地下车库和储藏室，无建筑面积。
2. 建筑物用水量商业综合体建筑用水主要包括生活用水、消防用水和工业用水。
生活用水主要包括饮用水、洗浴、洗涤、冲洗和绿化等，按照每人每天120L计算，加工业用水和消防用水，本次设计用水量为6000m³/d。
3. 水源及水质建筑用水源可采用公共自来水或地下水，由于人工挖井费用高昂并且存在环保问题，为方便管理，本设计选用自来水作为建筑用水源。
水质需满足《生活饮用水卫生标准》要求。
4. 污水排放及处理商业综合体建筑产生的污水主要包括生活污水和工业污水，需进行预处理后再最终排放到城市排水管网。
本设计污水预处理采用沉淀及生化处理，将初级沉淀后的污泥进行好氧和厌氧发酵，再进行离心分离和脱水处理达到无害化处理。
5. 建筑物内部给水系统设计（1）建筑物内部给水系统采用循环供水方式，并且采用分离式供水设计，用于提高水压和保证供水安全。
（2）支管、分接总管采用塑料管材，主干管采用钢筋混凝土管材。
（3）室内消防供水系统直接使用自来水供水，室外消防供水系统使用消防水池水源。
（4）建筑物内部水泵室指定在地下室。
6. 建筑物内部排水系统设计（1）建筑物内部排水系统采用重力排水和真空排水相结合的方式进行排水。
（2）室内排水采用PVC管材，室外排水采用钢筋混凝土管材。
（3）室内排水在5层水平管道与3层封管相连，最后排入主排水管。
（4）室外排水管道连接市政污水管道，污水经过预处理后再排放到城市排水管网。
三、项目专业特点本商业综合体建筑使用面积大、规模大、水量大，对于建筑的分隔、分区以及放置位置有着严格的要求。

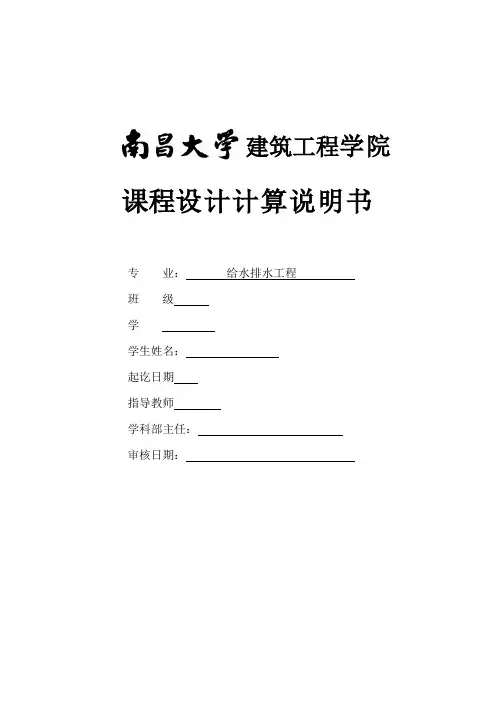

建筑工程学院课程设计计算说明书专业：给水排水工程班级学学生姓名：起讫日期指导教师学科部主任：审核日期：一·给水系统的设计说明与计算：（一）设计说明 1、给水方式的选择市政外网可提供的常年可用水头为350kpa ，住宅的粗略估计所需最小服务压力值为()a P k 280m 28164==+⨯<350kpa 不需要增压，采用市政管网直接供水方式 2、给水系统的组成本建筑的给水系统由引入管、水表节点、给水管道、给水附件等组成 。
3、给水管道布置与安装1）、各层给水管道采用暗装敷设，管材均采用给水铸铁管，采用承插式接口，用弹性密封连接。
2）、管道外壁距墙面不小于150mm ，离梁、柱及设备之间的距离为50mm ，立管外壁距墙、梁、柱净距不小于50mm ，支管距墙、梁、柱净距为20~25mm 。
3）、给水管与排水管道平行、交叉时其距离分别大于0.5和0.15,交叉给水管在排水管上面。
4）、立管通过楼板时应预留埋套管，且高出地面10~20mm5）、在立管横支管上设阀门，管径DN>50mm 时设闸阀，DN ≤50mm 时设截止阀。
6）、给水干管设0.003的坡度，坡向泄水装置。
（二）、设计计算1、生活用水量计算Q d =mqdQ h=K hQ d/T经查该建筑属于普通住宅Ⅱ 型qd 取130~300L/(人·d)，Kh 取2.8~2.3使用时间24h. （课本P31江西地区可取上限），住宅单位数m 按每户3~4人计，取4人/户，则用水人数为4×9×8=288人 最高日用水量：Q d =mq d =300×288=86400L/d 最高日最高时用水量：Q h =K h Q d /T=2.3×86400/24=8280L/h 2、给水系统水力计算住宅生活给水管道设计秒流量计算公式：g g N α⨯=2.0q ，查表知：α取1.5。
生活给水管道的水流速度流速应控制在范围内，查课本附表2-3可得管径DN 和单位长度沿程水头损失i 。

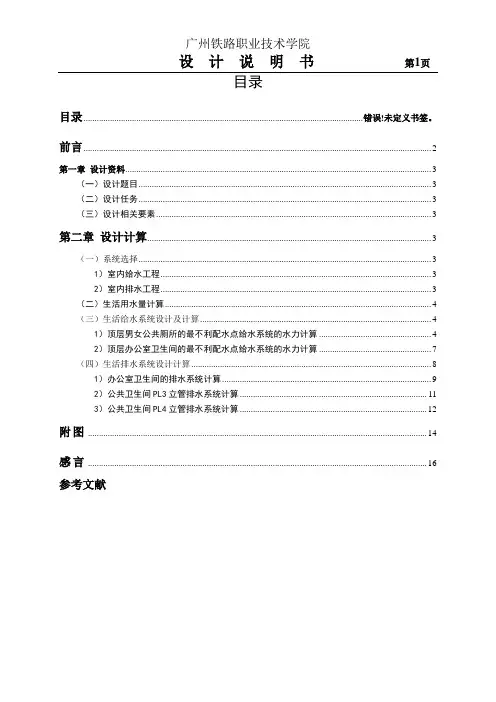

目录目录............................................................................................................................ 错误！未定义书签。
前言.. (2)第一章设计资料 (3)（一）设计题目 (3)（二）设计任务 (3)（三）设计相关要素 (3)第二章设计计算 (3)（一）系统选择 (3)1）室内给水工程 (3)2）室内排水工程 (3)（二）生活用水量计算 (4)（三）生活给水系统设计及计算 (4)1）顶层男女公共厕所的最不利配水点给水系统的水力计算 (4)2）顶层办公室卫生间的最不利配水点给水系统的水力计算 (7)（四）生活排水系统设计计算 (8)1）办公室卫生间的排水系统计算 (9)2）公共卫生间PL3立管排水系统计算 (11)3）公共卫生间PL4立管排水系统计算 (12)附图 (14)感言 (16)参考文献前言现代建筑实际上是建筑与结构、建筑设备和建筑装饰工程三者的综合体。
随着社会的进步和人们生活水平的提高，人们对建筑的要求，已从对建筑的基本使用功能要求转向为外形美观的追求和对建筑内建筑设备的完善、舒适与智能化的追求。
目前，建筑设备的现代化程度，已成为建筑物的建筑质量和现代化水平的重要标志。
建筑给排水工程是建筑设备工程的一个组成部分，是以给人们提供卫生舒适、经济实用、安全可靠的生活与工作环境为目的，以合理利用与节约水资源为约束条件，研究和解决关于建筑给水、建筑排水等设施的给水排水问题的一门学科。
本设计说明书在编写过程中，依据多项参考文献，结合平时所学的基本理论知识和老师的耐心指导，克服重重困难，最终完成专业老师布置的建筑给排水设计任务。
由于本人水平有限，加之时间不够充足，说明书中缺点和错误之处在所难免，恳请老师批评指正。
第一章设计资料（一）设计题目某高校综合培训楼给水排水设计——建筑所在地广州。
第一篇设计说明书 (1)第一章给水工程设计 (1)1.1 给水工程设计 (1)1.1.1 设计方案 (1)1.1.2 设计方案比较结论 (5)1.1.3 室内给水系统 (5)1.1.4 室外给水系统 (6)1.2 给水系统的组成 (6)1.3 贮存、增压设备及管材 (7)1.3.1 贮存设备 (7)1.3.2 管材 (7)第二章消火栓消防工程设计 (8)2.1 消火栓消防工程设计基本参数 (8)2.2 消火栓消防工程设计方案比较 (8)2.2.1 设计方案 (8)2.3 消火栓消防系统的设计 (8)2.3.1 室外消火栓消防管道 (8)2.3.2 室内消火栓消防系统 (8)2.3.3 室内消火栓布置 (9)2.4 管材 (9)第三章污废水排水工程设计 (11)3.1 排水体制确定 (11)3.2 污废水排水工程设计方案比较 (11)3.2.1 设计方案 (11)3.3 污废水排水工程的设计 (11)3.3.1 室内污废水排水管道 (11)3.3.2 室外污废水排水管道 (12)3.4 污废水排水系统的组成 (12)3.5 设备及管材 (12)3.5.1 设备 (12)3.5.2 管材 (12)3.6 施工要求 (13)第四章雨水排水工程设计 (14)4.1 雨水排水工程设计方案比较 (14)4.2 雨水排水工程的设计 (14)4.2.1 室外雨水排水管道 (14)4.2.2 雨水排水系统的组成 (14)4.2.3 设备 (14)4.2.4 管材 (15)第二篇设计计算书 (16)第五章冷水系统计算 (16)5.1 用水量计算 (16)5.1.1 用水指标确定 (16)5.1.2 用水量计算 (16)5.2 室内冷水管网水力计算 (17)第六章消火栓给水系统计算 (25)6.1 基本参数 (25)6.1.1 设计参数 (25)6.2 消火栓的间距及布置 (25)6.2.1 消火栓保护半径 (25)6.3 消火栓系统水力计算 (25)6.3.1 确定设计参数 (25)6.3.2 计算水枪喷嘴所需水压H q (26)6.3.3 计算水龙带水头损失H d (26)6.3.4 计算消火栓口处所需水压H xh (26)6.3.5 校核 (27)6.3.6 屋顶消火栓 (27)6.3.7 水力计算 (27)6.4 消防贮水设备 (28)6.4.1 消防水箱 (28)6.4.2 水泵接合器设置 (28)第七章污废水排水系统计算 (30)7.1 设计秒流量公式 (30)7.2 室内排水系统水力计算 (30)7.2.1 基本规定 (30)7.2.2 排水系统横支管水力计算 (31)7.2.3 排水系统立管水力计算 (33)7.3 化粪池的计算 (33)第八章雨水排水系统计算 (35)7.4 雨水量计算 (35)7.4.1 设计暴雨强度q的确定 (35)7.4.2 汇水面积F (35)7.4.3 雨水量计算公式 (36)第九章材料一览表 (37)设计参考资料 (39)设计体会 (40)第一篇设计说明书第一章给水工程设计1.1给水工程设计1.1.1 设计方案（1）基本原则根据《建筑给水排水规范》（GB50015-2003）（以下简称《建规》）3.3条规定，给水系统选择有如下原则：①应尽量利用城市市政给水管网的水压直接供水。
（建筑给排水工程）建筑给水排水工程设计说明书2020年4月多年的企业咨询顾问经验经过实战险证可以落地施亍的卓越管理方案，值得您下载诩台:建筑给水排水工程设计说明书一、工程概况本工程为具有餐饮、住宿、办公会议功能的综合楼。
二、建筑设计资料建筑物所在地的总平面图,建筑物各层平面图、剖面图、立面图以及卫生间大样图等。
地下层为高低压配电房、冷冻机房、工具房、消防控制室及电话总机房，贮水池与水泵房也设于地下层中。
1层为大厅及餐厅，餐厅每日就餐人数200人。
2〜8层为客房，客房共有床位172 张,每间客房均带有卫生间。
9 层为会议室和休息室,屋顶层为电梯机房和中央热水机组间,屋顶水箱设于屋顶层之上。
根据建筑物性质、用途及建筑单位要求,室内设有完善的给水排水卫生设备及集中热水供应系统,要求全天供应热水。
该大楼要求消防给水安全可靠,设置独立的消火栓系统及自动喷水系统,每个消火栓内设按钮,消防时直接启动消防泵。
生活水泵要求自动启动。
管道要求全部暗敷设。
三、城市给水排水资料1 、给水水源本建筑以城市给水管网为水源,大楼西面有一条DN400 的市政给水干管,接管点比该处地面低0.5m, 常年资用水头为200Kpa, 城市管网不允许直接抽水。
本地区建有生活污水处理厂,城市排水污（废）水、雨水分流制排水系统。
本建筑东侧有DN600 的市政排水管道（管底标高：－ 1.50m ）和雨水管（管底标高：－ 2.00m ）。
3 、热源情况本地区无城市热力管网,该大楼自设集中供热机组间。
2 、排水条件4、卫生设备情况除卫生设备、洗衣房、厨房用水外,其它未预见水量按上述用水量之和的15% 计,另有5m 3/h 的空调冷却用水量二、设计过程说明1、给水工程根据设计资料，已知室外给水管网常年可保证的工作水压，仅为200kpa ，故室内给水拟采用上、下分区供水方式。
即1~3 层及地下室由室外给水管网直接供水，地下层和一层直接接入室给水管，2~3 层采用上行下给方式。
目录第一章设计任务及资料-----------------------------------------------------------3 1.1设计任务-------------------------------------------------------------- ----3 1.2设计文件及设计资料-------------------------------------------------------- 3 1.3 设计成果要求------------------------------------------------------------- 3 1.4 设计参考资料------------------------------------------------------------- 3 第二章热水系统的设计计算------------------------------------------------------ 4 2.1水量的计算---------------------------------------------------------------- 4 2.2 耗热量的计算------------------------------------------------------------- 4 2.3热水量的计算-------------------------------------------------------------- 5 2.4热媒耗热量的计算---------------------------------------------------------- 5 2.5 加热器的选择计算--------------------------------------------------------- 5 2.6热水配水管网的水利计算---------------------------------------------------- 6 2.7热水回水管网的水利计算------------------------------------------------ --- 8 2.8水泵的选择---------------------------------------------------------------- 12 第三章给水系统的设计计算------------------------------------------------------ 13 3.1给水方案的确定------------------------------------------------------------ 13 3.2 用水定额及变化系数------------------------------------------------------- 13 3.3最高日用水量-------------------------------------------------------------- 13 3.4最高日最大时用水量-------------------------------------------------------- 14 3.5 设计秒流量的计算--------------------------------------------------------- 14 3.6给水贮水池的容积计算------------------------------------------------------ 14 3.7室内需要的压力计算-------------------------------------------------------- 15 第四章排水系统的设计计算------------------------------------------------------ 16 4.1排水系统方案的确定-------------------------------------------------------- 16 4.2 排水管道的布置原则------------------------------------------------------- 16 4.3计算公式及参数------------------------------------------------------------ 16 4.4排水水力计算-------------------------------------------------------------- 17 4.5 排水出户管的计算--------------------------------------------------------- 19 第五章消防系统的设计计算------------------------------------------------------ 19 5.1消防系统方案的确定-------------------------------------------------------- 19 5.2 水枪喷嘴处的压力--------------------------------------------------------- 20 5.3水枪喷嘴处的出流量-------------------------------------------------------- 20 5.4水带的阻力计算------------------------------------------------------------ 20 5.5 消火栓口需要的水压------------------------------------------------------ 215.6校核---------------------------------------------------------------------- 21 5.7消防的水力计算------------------------------------------------------------ 21 5.8消防水泵的选择------------------------------------------------------------ 22 5.9消防水箱的计算------------------------------------------------------------ 23 5.510贮水池的计算------------------------------------------------------------ 23第一章设计任务及资料1.1设计任务该工程为镇江市住宅小区的住宅楼，建筑的高度为21.497米，主体地7层，顶楼为阁楼，地下一层为自行车库。
第一章设计任务1.1 建筑给水系统设计建筑给水系统设计的主要内容：确定生活给水设计标准与参数进行用水量计算；选择给水方式，布置给水管道及设备；进行给水管网水力计算及室内所需水压的计算；确定管材及设备；绘制给水系统的平面图、系统图及卫生间大样图。
1.2 建筑消火栓系统设计建筑消火栓系统设计的主要内容：消防用水量计算；消防给水方式的确定；消火栓、消防管道布置；消防管道水力计算及消防水压计算；消防水泵的选择；屋顶水箱体积的确定；绘制消火栓系统的平面图及系统图。
1.3 建筑排水系统设计建筑排水系统设计包括污废水排水系统和雨水排水系统。
建筑污废水排水系统的设计主要内容：选择排水体制；确定排水系统的形式和污水处理方法；排水管道水力计算及通气系统计算；选择管材及管道安装；绘制排水系统的平面图及系统图。
建筑雨水排水系统的设计主要内容：屋面雨水排除方式的选择；雨水管道系统水力计算；选择管材；绘制雨水系统的平面图及系统图。
第二章原始资料某中学位于天津市塘沽区。
新建教学楼在校区内，占地1472m2，建筑面积5163m2,建筑总高度为17.400m,共四层,一至四层层高为4.200m，屋顶水箱间层高为4.200m。
地面和室外地面高差0.600m。
最多同时使用人数为2500余人。
1. 给水水源该建筑生活给水系统水源由校区内给水管网提供，供水压力不小于0.30MPa。
2. 排水条件根据建设单位提供市政雨污水管网的现状，学校市政排水管道为污、雨水分流制排水系统。
建筑物的生活污废水经室外化粪池一级处理后，排入学校市政污水管网。
雨水排入雨水管网。
3.消火栓系统消火栓系统采用临时高压给水系统,初期火灾由屋顶消防水箱、稳压设备满足消防水量、水压；火灾延续时间内消防水量、水压由校区消防供水管网提供。
给水、排水以及消火栓管网都位于新建教学楼的北侧。
4.气象及工程地质资料最大冻土深度69cm，最大积雪厚度20cm，降水量:平均年总量569.9mm，一小时最大92.9mm。
冬季室外极端最低温度-22.9℃。
最冷月月平均最低-8.2℃。
5. 建筑设计资料建筑各层平面图1:100。
第三章设计方案选定3.1生活给水设计方案利用公式H=H1+H2+H3+H4粗估最不利配水点所需水压（暂不考虑水头损失），小于0.3MPa,选择室外管网直接供水方式。
3.2消防给水设计方案选择设水池-水泵-水箱的消火栓给水系统。
水箱储备10min建筑内消防水量，水箱补水来自生活给水系统，贮水池储存消防规范规定的火灾延续时间所需贮水量。
消防水泵出水直接进入消防管网而不进入消防水箱。
3.3排水设计方案市政排水管道为污、雨水分流制排水系统，故教学楼排水亦采用雨污分流。
生活污废水合流，经室外化粪池一级处理后，排入学校市政污水管网。
雨水排水系统选择天沟外排水，雨水排入雨水管网。
第四章管网布置4.1 生活给水系统的布置给水系统的组成如下：1）进户管（引入管）：从室外给水管网的接管点引至建筑物内的管段，引入管段上应设水表、阀门等部件；设计任务书中未有给出室外管网距建筑物外墙的距离！！在此只能假设引入管距建筑物外墙5m。
埋深取室外地面以下0.9m。
2）水表节点：安装在引入管上的水表及其前后设置的阀门和泄水装置的总称；3）给水管道：按要求采用UPVC塑料管。
总干管埋在室内地面以下0.4m。
给水立管共设三条，直接与干管相连，立管与支管具体布置见卫生间大样图。
配水横支管的安装高度按照卫生器具要求设置：大便器选择‘高位水箱蹲式大便器’，小便器选择截止阀手动冲洗，连接大便器的横支管设置高度定为2.2m，至洗脸盆和拖布盆处下行1.0m。
连接小便器的横支管高度定为1.2m。
4）给水附件：主要是各种阀门。
阀门的具体设置参照‘建筑给排水设计规范’3.4.5—3.4.10。
5）配水设施：卫生器具的给水配件和配水龙头。
4.2消防给水系统的布置系统组成如下：1）消火栓设备：包括水枪、水带和消火栓，装在消火栓箱内，消火栓箱紧靠消防立管。
水枪：选择喷嘴口径DN19，进口口径DN65的水枪，每支水枪最小流量5L/s水带：口径DN65，长度25m；消火栓：口径DN652）水泵接合器：连接消防车向室内加压供水的装置，一端由消防给水管网水平干管引出，另一端设于消防车易于接近的地方。
3）消防管道：采用焊接钢管。
4）消防水箱5) 消防水池6）消防水泵7）给水附件：阀门、减压孔板等。
4.3（污废水）排水系统的布置系统的组成如下：1）卫生器具及附件：卫生器具为原图中的的蹲式大便器、小便器、拖布盆、洗脸盆附件有：存水弯-在卫生器具排水管上设置S形存水弯。
地漏-设于小便器、洗脸盆等易溅水卫生器具旁，详见平面图。
2）排水管道包括器具排水管、横支管、立管、排出管。
按照老师要求，干管、横支管、排出管均采用UPVC塑料管。
采用重力流排水系统，排水横管均应设置一定坡度。
四条排水立管均单独出户。
排出管埋深设为室外地面以下0.5m，即室内地面以下1.1m。
一层排水横支管设于室内地面以下0.2m，二、三、四层排水横支管设于楼板下0.2m处。
3）清通设备：清扫口和检查口。
其设置要求查自‘建筑给排水设计规范’4.5.12。
4）污水局部处理构筑物：在污水排入市政管网前经化粪池，化粪池的计算见计算书，5)通气系统：由于卫生间与排水立管PL-1，PL-2,PL-3相连的横支管均符合环形通气管设置要求（连接6个及6个以上大便器），故应设环形通气管。
通气管与排水管的连接参见规范4.6.9。
4.4 雨水排水系统的布置天沟排水系统由天沟、雨水斗、立管及排出管组成。
第五章计算书5.1 生活给水系统的计算5.1.1用水量的计算（1）最高日用水量：Qd=m * qd查课本P27生活用水定额及小时变化系数表2.2.2得：中学教学楼：生活用水量标准为20—40L/人·d，小时变化系数为1.5—1.2，每日使用时间为8—9h为40L/人·d，Kh取1.2，每日使用时间取8h。
此处取qd则最高日用水量Qd=2500*40=100000L/d=100m3/d（2）最大时用水量：Qp=Qd/T =100000/8=12500L/hQh=Kh*Qp=15000L/h5.1.2给水管网计算根据给水系统计算草图，选择最不利配水点确定计算管段，进行水力计算。
管网水力计算，按管网各计算管段通过的设计秒流量进行。
1.计算管路a、在己绘制的给水系统图基础上，绘制计算图；b、选择JL-1及其对应的一横支管作为计算管路，并分段编号0-1-……15；所选计算管路简图：立管为JL-2图5-1给水系统草图c、应用公式q=0.2*α*(N g)1/2计算管段的设计秒流量，g注意：当计算值小于该管段一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量；当计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，应按卫生器具给水额定流量累加所得流量值采用。
查P23表2.1.1得：所采用卫生器具的给水额定流量、当量、连接管公称管径和最低工作压力取值如下：资料表5-1管径、流速、水力坡度的确定方法：工程设计中流速可采用以下情形：DN15—DN20 v = 0.6—1.0 m/sDN25—DN40 v = 0.8—1.2 m/sDN50—DN70 v <= 1.5 m/s DN80及以上 v <= 1.8 m/s结合以上数值查‘给水塑料管水力计算表’可确定流速、管径及坡度。
d 、计算结果列入下表。
e 、计算管路水头损失：局部水头损失按沿程水头损失的30%计算，则计算管路总水头损失H 2=l.30∑hy=1.30*6.78=8.81kPa 。
f 、求室内给水系统所需水压HH=H 1+H 2+H 3+H 4H 1为引入管起点至最不利配水点位置高度所要求的静水压，kPaH 1=0.9+0.6+4.2*3+1.2=15.3mH 2O=153kPa 。
H 3为水流通过水表时的水头损失。
总水表安装在14—15管段上，管径70mm 。
总流量为3.38L/s=12.17m 3/h ，以此作为水表的常用流量。
选择口径50mm 的旋翼湿式水表LXS-50C ，其过载流量为30 m 3/h ； 水表特性系数Kb=Q max 2/100=30*30/100=9H 3=12.172/9=16.46kPa ，小于水表水头损失允许值24.5kPa 。
H 4为最不利配水点所需的最低工作压力，即单阀水嘴洗脸盆最低工作压力，为50kPa 。
由此，H=153+8.81+16.46+50=228.27kPa小于市政管网供水最小压力0.30MPa ，不需要调整供水方式。
2. 非计算管路与计算管路采取同样的方法计算流量、选定管径。
5.2 消防给水系统的计算5.2.1系统布置1）水枪充实水柱长度：根据课本P67表3.1.3，选择8m2）消火栓的布置：每层均应设置消火栓，并应保证2支水枪的充实水柱达到同层内任何部位。
该消火栓系统采用单排布置。
消火栓间距S≤(R2-b2)1/2 单位：mb-消火栓的最大保护宽度（一个房间的宽度加走廊宽度），b=9+3=12m R—消火栓保护半径，m。
R=C*Ld+hC—水带展开时的弯曲折减系数，取0.8。
h—水枪充实水柱倾斜45°时的水平投影距离，h=0.71Hm=5.68mLd—水带长度。
25m计算得：S≤22.70m所以每层至少设三个消火栓（教学楼全长约54m）。
另外，消火栓应设在使用方便的走道内，宜靠近疏散方便的通道口处、楼梯间内。
屋顶亦应设置一个消火栓，以供检查试验。
消火栓安装高度距地面1.1m。
5.2.2 消防用水量查‘低层建筑内消火栓用水量表’得：体积大于25000的教学楼：5.2.3 消火栓口所需水压计算1）水枪喷嘴处所需的水压Hq=Hf/(1-Φ*Hf)Hf—垂直射流高度，mHf=a f *Hm =1.19*8=9.52mΦ—与水枪喷嘴口径有关的阻力系数，查表为0.0097Hq=10.49mH2O=104.88Kpa2）水枪喷嘴的出流量BHqxh=qB—水枪水流特性系数，喷口直径为19mm的水枪水流特性系数B为1.577。
Hq—单位mH2Oqxh=4.07L/s<5L/s故每支水枪最小流量取5L/s。
3）水带水头损失hd=Az·Ld·qxh2Az—水带阻力系数，该系统消火栓选用衬胶水带，DN65mm水带阻力系数为0.00172。
Ld—水带长度，25mqxh取5L/sHd=1.075mH2O4）消火栓口所需水压Hxh=Hq+hd+HkHk—消火栓栓口水头损失，按20KPa计。
Hxh=13.56 mH2O=135.6KPa<500KPa,不需要设减压装置。
