电缆和桥架代号含义

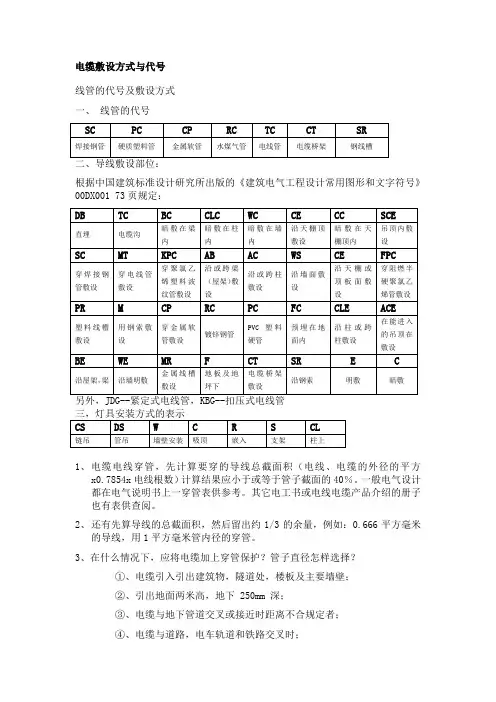

电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。

3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

4、选择管径时，内径要比外径大 50 ％。

5、W（无拼音首）D（低）Z（阻）B级--YJ（交联聚乙烯）Y（聚烯烃）W（无拼音首）D（低）：无卤低烟（习惯称低烟无卤）WDZB-YJY---低烟无卤B级阻燃--交联聚乙烯绝缘聚烯烃护套电力电缆WDZBN-YJY--低烟无卤B级阻燃耐火--交联聚乙烯绝缘聚烯烃护套电力电缆WDZC-BYJ---低烟无卤C级阻燃--铜芯交联聚乙烯绝缘电线如有F：WDZC-BYJ（F）---低烟无卤C级阻燃--铜芯辐照交联聚乙烯绝缘电线四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

水电工程图中表示代号SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯必知的水电安装材料n种代表符号如今，水电安装上的新老符号混用很普遍，也不知是知识跟不上，还是故意卖弄。

这里为你准备了在线路敷设方式的标注好有几个符号，简单的归纳一下有以下几种：一、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装二、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设三、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设四、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内五、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位六、灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯那是敷设方式。

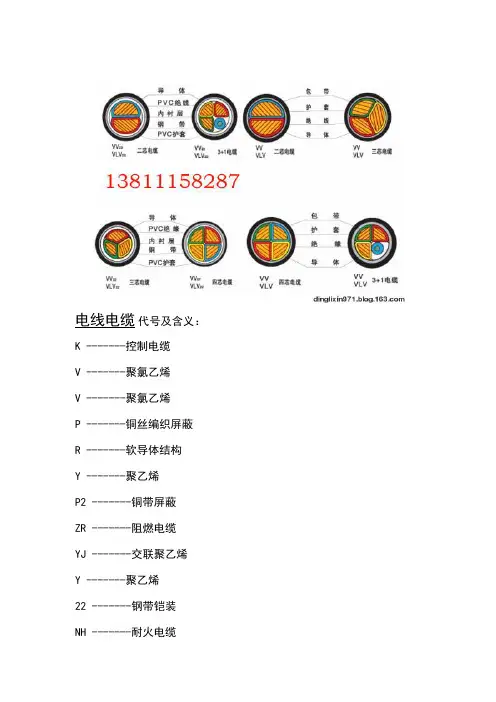

电线电缆代号及含义：K -------控制电缆V -------聚氯乙烯V -------聚氯乙烯P -------铜丝编织屏蔽R -------软导体结构Y -------聚乙烯P2 -------铜带屏蔽ZR -------阻燃电缆YJ -------交联聚乙烯Y -------聚乙烯22 -------钢带铠装NH -------耐火电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆控制电缆KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

T: 铜(一般省略，不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型ZRK：系列代号，表示阻燃型控制电缆（其它类同）NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯来源:输配电设备网例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS 2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV （来源:）②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4*185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

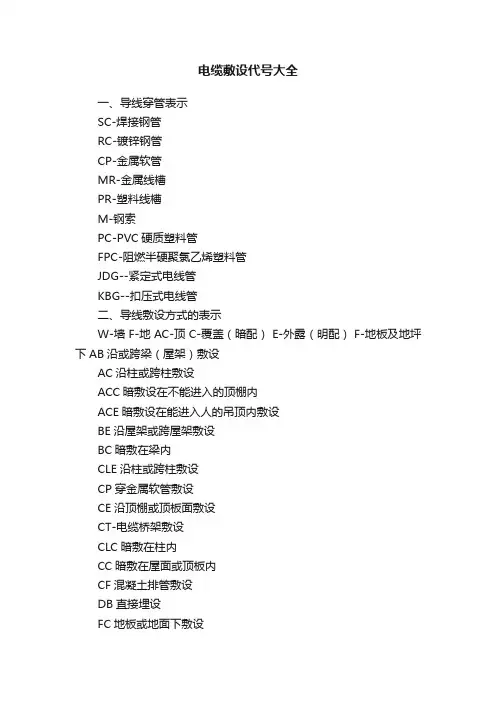

电缆敷设代号大全一、导线穿管表示SC-焊接钢管RC-镀锌钢管CP-金属软管MR-金属线槽PR-塑料线槽M-钢索PC-PVC硬质塑料管FPC-阻燃半硬聚氯乙烯塑料管JDG--紧定式电线管KBG--扣压式电线管二、导线敷设方式的表示W-墙 F-地 AC-顶 C-覆盖（暗配） E-外露（明配） F-地板及地坪下AB沿或跨梁（屋架）敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或地面下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内，要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具安装方式的表示CS-链吊式DS-管吊式W-墙壁安装C-吸顶式R-嵌入CR-吊顶内安装WR-墙壁内安装S-支架上安装CL-柱上安装HM-座装四、电工常用塑料管的区别1、阻燃塑料波纹管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得，内外壁均为波纹状，用于电线保护，一般颜色为黄色、红色、白色等，管子连接采用专用接头抹塑料胶后粘接，管道弯曲自如无须加热，成捆供应，每捆100米。

2、硬聚氯乙烯塑料管，系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，在建筑上主要用于电线、电缆的保护套管等。

管材长度为4米，颜色一般为灰色，管材连接一般为加热承插和塑料热风焊，弯曲必须加热进行。

3、半硬塑料管，系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后，经挤出成型而得，适应于电气套管及流体输送管等，常温下可用于保护电线、电缆等。

二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下1.型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预报音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全：常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。

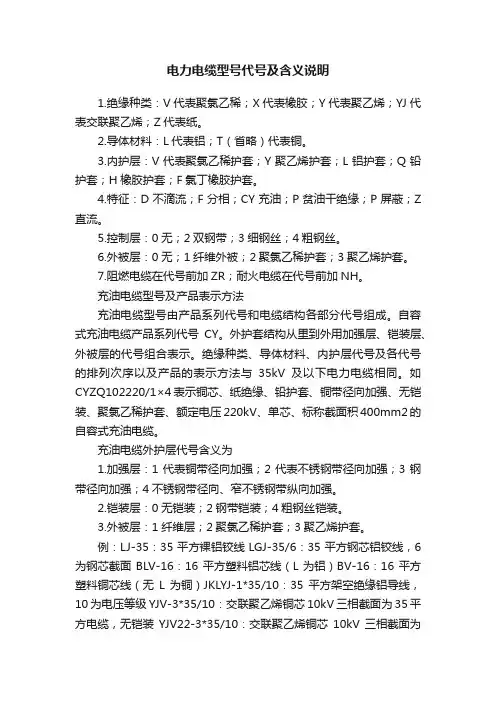

电力电缆型号代号及含义说明1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z 直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

充油电缆外护层代号含义为1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。

2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。

3.外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。

例：LJ-35：35平方裸铝铰线LGJ-35/6：35平方钢芯铝铰线，6为钢芯截面BLV-16：16平方塑料铝芯线（L为铝）BV-16：16平方塑料铜芯线（无L为铜）JKLYJ-1*35/10：35平方架空绝缘铝导线，10为电压等级YJV-3*35/10：交联聚乙烯铜芯10kV三相截面为35平方电缆，无铠装YJV22-3*35/10：交联聚乙烯铜芯10kV三相截面为35平方电缆，铠装YJLV22-3*35/10：交联聚乙烯铝芯10kV三相截面为35平方电缆，铠装。

电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。

3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

4、选择管径时，内径要比外径大 50 ％。

四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。

（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。

一、导线穿管表示SC-焊接钢管RC—镀锌钢管CP-金属软管MR—金属线槽PR-塑料线槽M—钢索PC—PVC硬质塑料管FPC-阻燃半硬聚氯乙烯塑料管JDG--紧定式电线管KBG-—扣压式电线管二、导线敷设方式的表示W-墙 F—地 AC—顶 C-覆盖（暗配) E—外露（明配） F-地板及地坪下AB沿或跨梁（屋架）敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或地面下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内，要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具安装方式的表示CS-链吊式DS-管吊式W-墙壁安装C—吸顶式R-嵌入CR-吊顶内安装WR—墙壁内安装S—支架上安装CL-柱上安装HM—座装四、电工常用塑料管的区别1、阻燃塑料波纹管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得,内外壁均为波纹状，用于电线保护，一般颜色为黄色、红色、白色等，管子连接采用专用接头抹塑料胶后粘接,管道弯曲自如无须加热，成捆供应，每捆100米。

2、硬聚氯乙烯塑料管，系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，在建筑上主要用于电线、电缆的保护套管等。

管材长度为4米,颜色一般为灰色，管材连接一般为加热承插和塑料热风焊，弯曲必须加热进行。

3、半硬塑料管，系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后，经挤出成型而得，适应于电气套管及流体输送管等，常温下可用于保护电线、电缆等。

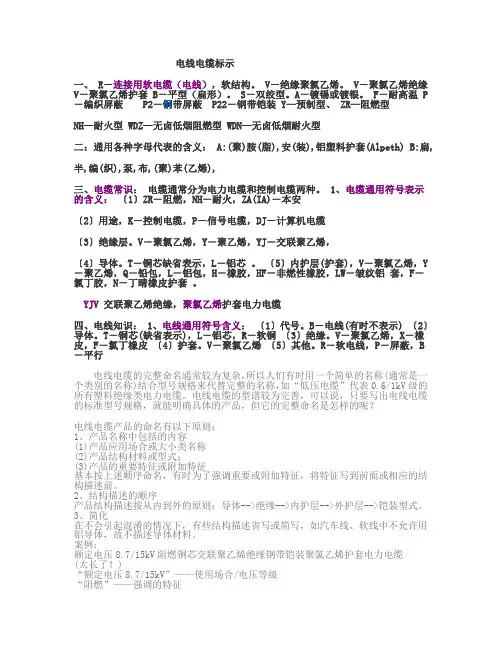

电线电缆标示一、 R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、ZR—阻燃型NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型二：通用各种字母代表的含义： A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁, 半,编(织),泵,布,(聚)苯(乙烯),三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

1、电缆通用符号表示的含义：〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安〔2〕用途，K－控制电缆，P－信号电缆，DJ－计算机电缆〔3〕绝缘层。

V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，〔4〕导体。

T－铜芯缺省表示，L－铝芯。

〔5〕内护层(护套)，V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套。

YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆四、电线知识： 1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示) 〔2〕导体。

T－铜芯(缺省表示)，L－铝芯，R－软铜〔3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他。

R－软电线，P－屏蔽，B－平行电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

电气图纸中敷设方式符号表示大全在电气图纸中我们经常看到一些用英文符号表示的线管敷设方式，下面总结了一些常用的符号表示含义，希望能对大家有所帮助一、导线穿管表示——焊接钢管SC MT——电线管PVC塑料硬管PC————阻燃塑料硬管FPC ——桥架CT MR——金属线槽M——钢索——金属软管CP PR——塑料线槽RC——镀锌钢管二、导线敷设方式表示DB——直埋TC——电缆沟BC——暗敷在梁内CLC——暗敷在柱内WC——暗敷在墙内CE——沿天棚顶敷设CC——暗敷在天棚顶内SCE——吊顶内敷设F——地板及地坪下SR——沿钢索BE——沿屋架，梁WE——沿墙明敷三、灯具安装方式的表示CS——链吊DS——管吊W——墙壁安装C——吸顶R——嵌入S——支架CL——柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PCFPC穿阻燃半硬聚氯乙烯管敷设：电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30——32/2P 这两个是两种塑壳断路器的型号HSM8——63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30——32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套。

－平型（扁形）B．S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

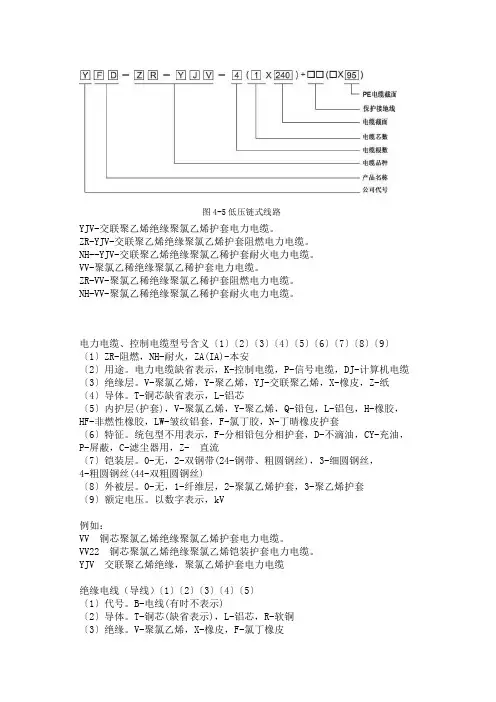

图4-5低压链式线路YJV-交联聚乙烯绝缘聚氯乙烯护套电力电缆。

ZR-YJV-交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆。

NH--YJV-交联聚乙烯绝缘聚氯乙稀护套耐火电力电缆。

VV-聚氯乙稀绝缘聚氯乙稀护套电力电缆。

ZR-VV-聚氯乙稀绝缘聚氯乙稀护套阻燃电力电缆。

NH-VV-聚氯乙稀绝缘聚氯乙稀护套耐火电力电缆。

电力电缆、控制电缆型号含义〔1〕〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕〔9〕〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安〔2〕用途。

电力电缆缺省表示，K-控制电缆，P-信号电缆，DJ-计算机电缆〔3〕绝缘层。

V-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯，X-橡皮，Z-纸〔4〕导体。

T-铜芯缺省表示，L-铝芯〔5〕内护层(护套)，V-聚氯乙烯，Y-聚乙烯，Q-铅包，L-铝包，H-橡胶，HF-非燃性橡胶，LW-皱纹铝套，F-氯丁胶，N-丁晴橡皮护套〔6〕特征。

统包型不用表示，F-分相铅包分相护套，D-不滴油，CY-充油，P-屏蔽，C-滤尘器用，Z- 直流〔7〕铠装层。

0-无，2-双钢带(24-钢带、粗圆钢丝)，3-细圆钢丝，4-粗圆钢丝(44-双粗圆钢丝)〔8〕外被层。

0-无，1-纤维层，2-聚氯乙烯护套，3-聚乙烯护套〔9〕额定电压。

以数字表示，kV例如：VV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

VV22 铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆。

YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆绝缘电线（导线）〔1〕〔2〕〔3〕〔4〕〔5〕〔1〕代号。

B-电线(有时不表示)〔2〕导体。

T-铜芯(缺省表示)，L-铝芯，R-软铜〔3〕绝缘。

V-聚氯乙烯，X-橡皮，F-氯丁橡皮〔4〕护套。

V-聚氯乙烯〔5〕其他。

R-软电线，P-屏蔽，B-平行YJV —1KV—4×35+1×16YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆1KV：额定电压 1000 伏4×35+1×16：5 芯电缆，由 4 根 35 平方毫米和 1 根 16 平方毫米电缆组成电线电缆代号及含义：K -------控制电缆V -------聚氯乙烯P -------铜丝编织屏蔽R -------软导体结构Y -------聚乙烯P2 -------铜带屏蔽ZR -------阻燃电缆YJ -------交联聚乙烯Y -------聚乙烯22 -------钢带铠装NH -------耐火电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆控制电缆KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

一、导线穿管表示SC-焊接钢管RC-镀锌钢管CP-金属软管MR-金属线槽PR-塑料线槽M-钢索PC-PVC硬质塑料管FPC-阻燃半硬聚氯乙烯塑料管JDG--紧定式电线管KBG--扣压式电线管二、导线敷设方式的表示W-墙 F-地 AC-顶 C-覆盖〔暗配〕 E-外露〔明配〕 F-地板及地坪下AB沿或跨梁〔屋架〕敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或地面下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内，要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具安装方式的表示CS-链吊式DS-管吊式W-墙壁安装C-吸顶式R-嵌入CR-吊顶内安装WR-墙壁内安装S-支架上安装CL-柱上安装HM-座装四、电工常用塑料管的区别1、阻燃塑料波纹管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得，内外壁均为波纹状，用于电线保护，一般颜色为黄色、红色、白色等，管子连接采用专用接头抹塑料胶后粘接，管道弯曲自如无须加热，成捆供给，每捆100米。

2、硬聚氯乙烯塑料管，系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，在建筑上主要用于电线、电缆的保护套管等。

管材长度为4米，颜色一般为灰色，管材连接一般为加热承插和塑料热风焊，弯曲必须加热进行。

3、半硬塑料管，系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后，经挤出成型而得，适应于电气套管及流体输送管等，常温下可用于保护电线、电缆等。

电气电缆型号及敷设字母含义大全（工程师必备）电力电缆、控制电缆型号含义〔1〕〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕〔9〕〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安〔2〕用途。

电力电缆缺省表示，K-控制电缆，P-信号电缆，DJ-计算机电缆〔3〕绝缘层。

V-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯，X-橡皮，Z-纸〔4〕导体。

T-铜芯缺省表示，L-铝芯〔5〕内护层(护套)，V-聚氯乙烯，Y-聚乙烯，Q-铅包，L-铝包，H-橡胶，HF-非燃性橡胶，LW-皱纹铝套，F-氯丁胶，N-丁晴橡皮护套〔6〕特征。

统包型不用表示，F-分相铅包分相护套，D-不滴油，CY-充油，P-屏蔽，C-滤尘器用，Z- 直流〔7〕铠装层。

0-无，2-双钢带(24-钢带、粗圆钢丝)，3-细圆钢丝，4-粗圆钢丝(44-双粗圆钢丝)〔8〕外被层。

0-无，1-纤维层，2-聚氯乙烯护套，3-聚乙烯护套〔9〕额定电压。

以数字表示，kV例如：VV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

VV22 铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆。

YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆绝缘电线（导线）〔1〕〔2〕〔3〕〔4〕〔5〕〔1〕代号。

B-电线(有时不表示)〔2〕导体。

T-铜芯(缺省表示)，L-铝芯，R-软铜〔3〕绝缘。

V-聚氯乙烯，X-橡皮，F-氯丁橡皮〔4〕护套。

V-聚氯乙烯〔5〕其他。

R-软电线，P-屏蔽，B-平行YJV —1KV—4×35+1×16YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆1KV：额定电压1000 伏4×35+1×16：5 芯电缆，由4 根35 平方毫米和1 根16 平方毫米电缆组成电线电缆代号及含义：K -------控制电缆V -------聚氯乙烯P -------铜丝编织屏蔽R -------软导体结构Y -------聚乙烯P2 -------铜带屏蔽ZR -------阻燃电缆YJ -------交联聚乙烯Y -------聚乙烯22 -------钢带铠装NH -------耐火电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆控制电缆KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

电缆及线路敷设方式代号(电器图纸符号)例(1)YJV-8.7/10KV 所代表的意思;YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆8.7/10：额定电压8.7/10KV例(2)YJV-1KV-4X50+1X25 SC100 FC WCYJV：铜芯交联聚氯乙烯绝缘，聚氯乙烯护套电力电缆-1KV：1000V-4X50+1X25 相、零4芯50MM2，地线1芯25mm2SC100 焊接直径100mmFC：暗埋地WC：暗敷设墙内。

例(3)ZRYJV-（3*70）+2*35CT/5*10 SC40 WFE主电缆为ZRYJV三芯70MM2加2芯35MM2铜电缆槽架内敷设分支电缆为5芯10MM2铜电缆穿40的焊接钢管沿墙明敷设的预制电缆;另一种可以理解为：电缆为ZRYJV 三芯70MM2加2芯35MM2铜电缆槽架内敷设，采取穿刺线夹分支电缆为5芯10MM2铜电缆穿40的焊接钢管沿墙明敷设的电缆体系图中YJV-1KV-5*16-SR/SC40-WC-CCYJV-1KV是额外电压等级一千伏的铜芯交联电缆，5*16是5芯16MM2,SR/SC线槽敷设跟用40钢管敷设DZ47/3P-63A－－－三相整定值为63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆；SC40 －－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料涟漪电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F多少个绝对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内）所以...你供给的字应当这么理解...YJV-1KV-5*16――电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40――线槽敷设或穿规格40的钢管敷设；WC――暗敷设在墙内；CC――暗敷设在屋面或顶板内。
