电缆桥架布置设计流程

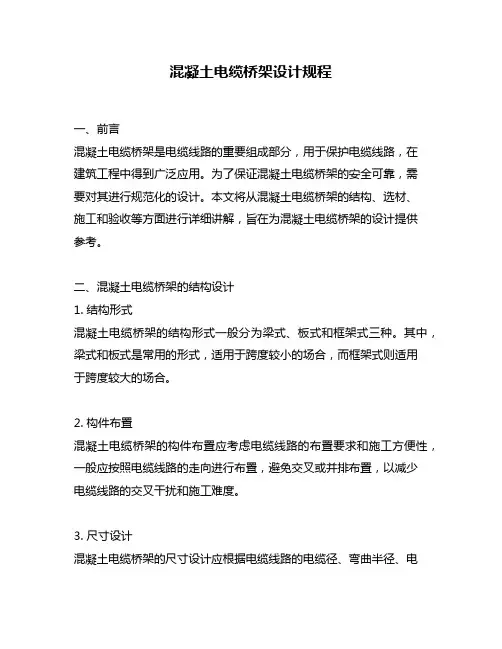

混凝土电缆桥架设计规程一、前言混凝土电缆桥架是电缆线路的重要组成部分，用于保护电缆线路，在建筑工程中得到广泛应用。

为了保证混凝土电缆桥架的安全可靠，需要对其进行规范化的设计。

本文将从混凝土电缆桥架的结构、选材、施工和验收等方面进行详细讲解，旨在为混凝土电缆桥架的设计提供参考。

二、混凝土电缆桥架的结构设计1. 结构形式混凝土电缆桥架的结构形式一般分为梁式、板式和框架式三种。

其中，梁式和板式是常用的形式，适用于跨度较小的场合，而框架式则适用于跨度较大的场合。

2. 构件布置混凝土电缆桥架的构件布置应考虑电缆线路的布置要求和施工方便性，一般应按照电缆线路的走向进行布置，避免交叉或并排布置，以减少电缆线路的交叉干扰和施工难度。

3. 尺寸设计混凝土电缆桥架的尺寸设计应根据电缆线路的电缆径、弯曲半径、电缆截面面积等参数进行计算，并考虑混凝土电缆桥架的自重和荷载的影响，以确保混凝土电缆桥架的承载能力和稳定性。

4. 板厚设计混凝土电缆桥架的板厚设计应考虑混凝土的强度和耐久性，一般应按照设计要求采用C30混凝土，并根据混凝土的抗拉强度、弹性模量等参数进行计算，以确保混凝土电缆桥架的板材强度和稳定性。

三、混凝土电缆桥架的选材设计1. 混凝土材料混凝土电缆桥架的混凝土材料应选用C30或以上的混凝土，并按照设计要求进行配比，以确保混凝土电缆桥架的强度和耐久性。

2. 钢筋材料混凝土电缆桥架的钢筋应选用HRB335或以上的钢筋，并按照设计要求进行配筋，以确保混凝土电缆桥架的承载能力和稳定性。

3. 膨胀节材料混凝土电缆桥架的膨胀节应选用优质的橡胶材料，并按照设计要求进行选型和安装，以确保混凝土电缆桥架的伸缩性和密封性。

四、混凝土电缆桥架的施工规范1. 混凝土浇筑混凝土电缆桥架的混凝土浇筑应按照设计要求进行，严格控制混凝土的配合比、坍落度和浇筑质量，避免出现波浪形变形、缺陷和裂缝等情况。

2. 钢筋加工和安装混凝土电缆桥架的钢筋加工和安装应按照设计要求进行，严格控制钢筋的直径、间距和弯曲半径等参数，避免出现钢筋错位、脱落和断裂等情况。

桥架安装和桥架内电缆敷设工艺流程桥架是一种用于电缆敷设的支架结构，可支持和保护电缆。

桥架安装和内电缆敷设工艺是一个相对复杂的过程，需要经过多个步骤和程序。

下面将详细介绍桥架安装和桥架内电缆敷设的工艺流程。

一、桥架安装工艺流程：1.方案设计：根据电缆敷设的要求和实际情况，制定相应的方案设计，包括桥架的类型、尺寸、布局和连接方式等。

并且根据现场情况，确定桥架的定位和安装点。

2.材料准备：根据方案设计，准备桥架安装所需的各种材料，包括桥架、支架、固定件、连接件等。

确保材料质量合格，并进行验收和清点。

3.安装桥架支架：首先根据方案设计，在安装点处安装桥架支架，确保支架的平整和稳固。

支架的间距要根据电缆敷设的要求进行调整，一般为1.5米到2.5米之间。

4.安装桥架：在支架上安装桥架，采用连接件将桥架连接在支架上。

连接件的选择要根据桥架和支架的尺寸进行匹配。

连接时要注意桥架的水平和平整，确保桥架的连接紧固。

5.固定桥架：在桥架的连接位置和预定位置上进行固定，采用固定件进行固定。

固定件的选择要根据桥架和安装基地的特点进行合理选择。

6.系统调试：安装完桥架后，进行系统调试，确保桥架安装的质量和稳定性。

包括检查桥架的支撑力和水平度，修正偏差，并进行调整。

7.安全验收：经过调试后，进行安全验收，确保桥架安装符合安全要求和规范。

二、桥架内电缆敷设工艺流程：1.确定敷设路径：根据电缆敷设方案和桥架的布局，确定电缆的敷设路径。

考虑到电缆长度、弯曲半径和支撑点的位置等因素。

2.预处理电缆：对电缆进行预处理，包括剥皮、清洁和标注等。

确保电缆表面干净、光滑，并确定电缆的长度。

3.安装敷设夹具：根据电缆敷设路径，安装敷设夹具，用于固定和支撑电缆。

夹具的安装位置要与桥架布局和电缆的走向相匹配。

4.敷设电缆：将预处理好的电缆放入夹具中，根据路径敷设电缆。

在敷设过程中要避免电缆的扭曲、折断和剥落等问题。

并注意电缆与桥架的连接。

5.固定电缆：在敷设完电缆后，采用固定件进行固定。

一整套电缆桥架安装施工流程及规范，建议收藏~来源：技成培训如有侵权，请联系删除电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。

在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架比较很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

那么在施工中电缆桥架安装施工要求及规范怎么样？01一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。

(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。

(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。

(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。

(5)、绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。

1.2、电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.3、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

电缆桥架施工组织设计引言概述：电缆桥架是电力、通信、控制等系统中常用的一种电缆敷设方式，具有方便维护、易于更换、美观大方等优点。

在进行电缆桥架施工时，合理的组织设计能够提高施工效率，保证施工质量。

本文将从施工前的准备工作、施工过程的安全措施、施工队伍的组织与管理、施工设备的选择与使用以及施工后的验收与总结等五个方面，详细阐述电缆桥架施工组织设计的相关内容。

一、施工前的准备工作：1.1 确定施工方案：根据工程的实际情况，制定电缆桥架的安装方案，包括桥架的种类、敷设路径、支架的安装方式等。

同时，根据施工方案进行材料的采购，确保施工所需材料的充足。

1.2 制定施工计划：根据施工方案，制定详细的施工计划，包括施工工序、施工时间、施工人员的安排等。

同时，合理安排施工队伍，确保施工过程的顺利进行。

1.3 现场勘察与准备：在施工前，进行现场勘察，了解地形、地貌等情况，为施工提供便利。

同时，对施工现场进行清理，确保施工的顺利进行。

二、施工过程的安全措施：2.1 安全教育培训：在施工前，对施工人员进行安全教育培训，使其熟悉施工过程中的安全操作规程，提高安全意识。

2.2 安全防护设施：在施工现场设置安全警示标志，划定安全区域，并配备必要的安全防护设施，如安全帽、安全绳等，确保施工人员的人身安全。

2.3 安全监控与检查：在施工过程中，设置专人负责安全监控，及时发现并解决施工中的安全隐患，定期进行安全检查，确保施工过程的安全进行。

三、施工队伍的组织与管理：3.1 人员分工与培训：根据施工计划，合理分工，明确每个人员的职责，确保施工过程的有序进行。

同时，对施工人员进行技术培训，提高其专业水平。

3.2 管理与协调：设置专人负责施工队伍的管理与协调工作，及时解决施工过程中的问题，确保施工进度的顺利进行。

3.3 沟通与协作：加强施工队伍内部的沟通与协作，提高团队的凝聚力和协作能力，确保施工质量的达标。

四、施工设备的选择与使用：4.1 设备选型：根据施工方案，选择适合的施工设备，如吊车、叉车等，确保施工的顺利进行。

电缆桥架施工组织设计一、项目背景电缆桥架是一种用于承载电缆的结构，广泛应用于建筑、工业和交通等领域。

为确保电缆桥架施工的顺利进行，需要进行详细的组织设计，包括施工流程、施工方法、安全措施等内容。

二、施工流程1. 前期准备a. 制定施工计划，明确施工目标和时间计划。

b. 调查勘察施工现场，了解地形地貌、土壤情况等。

c. 确定施工队伍及人员配备，制定人员职责和工作安排。

2. 施工准备a. 确定电缆桥架的型号、规格和数量。

b. 配置施工设备和工具，如起重机械、焊接设备等。

c. 采购施工材料，如钢材、螺栓等。

3. 施工过程a. 搭建施工临时设施，如施工平台、安全防护网等。

b. 根据设计要求进行电缆桥架的安装，包括支架的安装、横梁的安装等。

c. 进行电缆的敷设和固定，确保电缆安全可靠。

4. 完工验收a. 对施工质量进行检查和评估，确保符合设计要求。

b. 进行电缆的试运行和测试，确保电缆正常运行。

c. 编制施工记录和验收报告，归档保存。

三、施工方法1. 桥架安装方法a. 预制安装：将电缆桥架在工厂进行预制，然后运输到施工现场进行安装。

b. 现场安装：直接在施工现场进行电缆桥架的组装和安装。

2. 电缆敷设方法a. 直埋敷设：将电缆直接埋入地下，适用于地面无障碍的情况。

b. 桥架敷设：将电缆放置在电缆桥架上，适用于跨越河流、道路等情况。

c. 掩埋敷设：将电缆埋入地下，并进行覆土，适用于需要保护电缆的情况。

四、安全措施1. 安全培训：对施工人员进行电缆桥架施工安全知识的培训，提高他们的安全意识。

2. 安全防护：搭建安全防护网、设置警示标志，确保施工现场的安全。

3. 作业许可：制定施工作业许可制度，确保施工按照规定进行。

4. 现场监控：设置监控摄像头，及时发现和处理施工现场的安全问题。

5. 紧急救援：配备急救设备和人员，应对突发事故。

五、施工质量控制1. 施工方案审核：对施工方案进行审核，确保符合设计要求和标准规范。

室内电缆桥架安装施工方案一、施工准备工作：1.根据图纸和设计要求，确定桥架安装的位置和线路布置。

2.验收材料：检查购买的桥架材料，包括桥架、支架、螺栓、螺母等，确保无缺损和明显变形。

3.制定工序计划：根据实际工程情况，制定桥架安装施工的工序计划。

4.搬运设备：准备搬运设备，如吊车、手推车等，确保施工过程中的安全和高效性。

二、桥架支护安装：1.安装支撑架：根据设计要求，将支撑架按照标高线安装在墙壁上。

支撑架的距离和高度应符合电缆桥架的要求。

2.安装固定件：按照图纸和设计要求，将固定件按要求的间距、高度和规格安装在支撑架上，采用螺栓和螺母进行固定。

3.安装主梁：将主梁按照设计要求和图纸规定的间距和高度安装在固定件上。

主梁的安装应水平，且与支撑架垂直。

4.安装横梁：根据设计要求，将横梁连接在主梁上，并进行适当的调整，使横梁水平且与主梁垂直。

5.安装桥架：将电缆桥架按照设计要求和图纸规定的间距和高度安装在主梁和横梁上，并进行固定。

三、线路敷设：1.确定线路走向：根据实际情况和设计要求，确定电缆线路的走向和布置方案。

2.安装水平线：根据线路布置方案，在墙壁上安装水平线，以便于确定电缆桥架的位置。

3.安装电缆夹：根据线路布置方案，将电缆夹按照要求的间距安装在桥架上，确保电缆的固定和整齐。

4.敷设电缆：根据线路布置方案，将电缆通过电缆夹进行固定，并保持一定的张拉力，以防止电缆下垂。

四、验收及记录：1.完工验收：完成电缆桥架安装和线路敷设后，进行验收。

检查桥架和线路的安装质量和规范性，确保符合设计要求和施工规范。

2.验收报告：记录桥架安装和线路敷设的情况，包括施工日期、施工单位、负责人、安装位置、线路布置等。

3.整理图纸：整理电缆桥架安装和线路敷设的图纸资料，并保留备份。

五、安全要求：1.严格执行各项安全制度和操作规程，配备必要的安全设备。

2.检查施工现场是否存在安全隐患，并采取相应的措施加以解决。

3.施工人员必须佩戴安全帽、安全鞋等个人防护用品，并严禁酗酒、吸烟及使用火种。

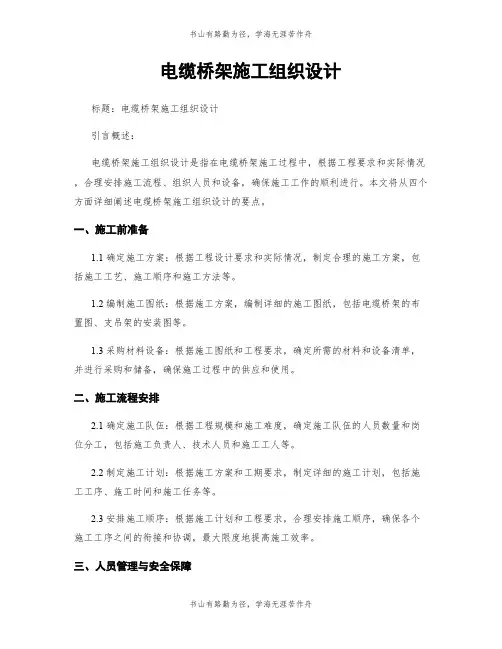

电缆桥架施工组织设计标题：电缆桥架施工组织设计引言概述：电缆桥架施工组织设计是指在电缆桥架施工过程中，根据工程要求和实际情况，合理安排施工流程、组织人员和设备，确保施工工作的顺利进行。

本文将从四个方面详细阐述电缆桥架施工组织设计的要点。

一、施工前准备1.1 确定施工方案：根据工程设计要求和实际情况，制定合理的施工方案，包括施工工艺、施工顺序和施工方法等。

1.2 编制施工图纸：根据施工方案，编制详细的施工图纸，包括电缆桥架的布置图、支吊架的安装图等。

1.3 采购材料设备：根据施工图纸和工程要求，确定所需的材料和设备清单，并进行采购和储备，确保施工过程中的供应和使用。

二、施工流程安排2.1 确定施工队伍：根据工程规模和施工难度，确定施工队伍的人员数量和岗位分工，包括施工负责人、技术人员和施工工人等。

2.2 制定施工计划：根据施工方案和工期要求，制定详细的施工计划，包括施工工序、施工时间和施工任务等。

2.3 安排施工顺序：根据施工计划和工程要求，合理安排施工顺序，确保各个施工工序之间的衔接和协调，最大限度地提高施工效率。

三、人员管理与安全保障3.1 培训和技术指导：对施工队伍进行必要的培训和技术指导，提高施工人员的技术水平和安全意识，确保施工质量和安全。

3.2 安全措施：制定详细的施工安全措施，包括施工现场的防护措施、安全操作规程和应急预案等，确保施工过程中的安全。

3.3 现场管理：对施工现场进行严格管理，包括施工人员的考勤、施工设备的使用和施工现场的整洁等，确保施工过程的有序进行。

四、质量控制与验收4.1 施工质量控制：制定详细的施工质量控制计划，包括施工过程中的检查和测试要求，确保施工质量符合设计要求和规范标准。

4.2 施工记录和报告：对施工过程进行详细记录和报告，包括施工进度、质量问题和安全事故等，及时发现和解决问题，确保施工质量和安全。

4.3 施工验收：在施工完成后，进行详细的施工验收，包括对施工质量、施工图纸和施工记录的检查，确保施工结果符合设计要求和规范标准。

桥架安装和桥架内电缆敷设工艺流程1、电缆桥架安装工艺流程：定位放线→支、吊、托架安装→桥架安装→桥架内敷线→保护接地安装（1）根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，按要求画出支、吊、托架位置，先固定两端支架，然后沿两端支架扯一根工程线，桥架按照工程线安装。

（2）支、吊、托架安装：支、吊、托架安装应安装牢固，保证横平竖直。

在进出接线盒、箱、转角、转弯时应设置固定支持点。

（3）电缆桥架安装a、电缆桥架应敷设在易燃易爆气体管道和热力管道的下方,当设计无要求时,与管道的最小净距,符合下表的规定：b、电缆桥架水平安装时，支撑跨距为2m，电缆桥架垂直安装时，固定点间距为1.5m，在桥架弯通处，应在距弯通结合处500mm的直线段设置一个支、吊架。

c、桥架水平安装左右偏差不超过50mm，水平度每米不超过2mm，桥架垂直安装垂直度不超过3mm。

d、桥架截断、拼接处光滑、无毛刺。

e、直线段钢制电缆桥架长度超过30m，跨越伸缩缝处设置补偿装置，用带伸缩节的桥架。

f、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧。

（4）桥架内敷线a、清扫线槽：用抹布擦净线槽内残留的杂物和积水，使线槽内外保持清洁。

b、放线：放线前应检查管与桥架连接处的护口是否齐全；导线和保护地线的选择是否符合设计图的要求；管进入桥架内外锁母是否锁紧，确认无污物后再放线。

c、线缆穿过防火墙及防火楼板时，应尽量水平或垂直敷设，应先垫上一层60毫米的泡沫石棉毡或矿棉，放一层线缆，再放一层60毫米的泡沫石棉毡或矿棉，再放一层线缆，依次放置;线缆敷设完成后，用泡沫石棉毡或矿棉把洞堵严，有些小洞可用线缆防火堵料堵塞。

2、电缆桥架及其支架引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：（1）电缆桥架及支架在弱电井处与接地（PE）或接零（PEN）干线相连接。

（2）镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

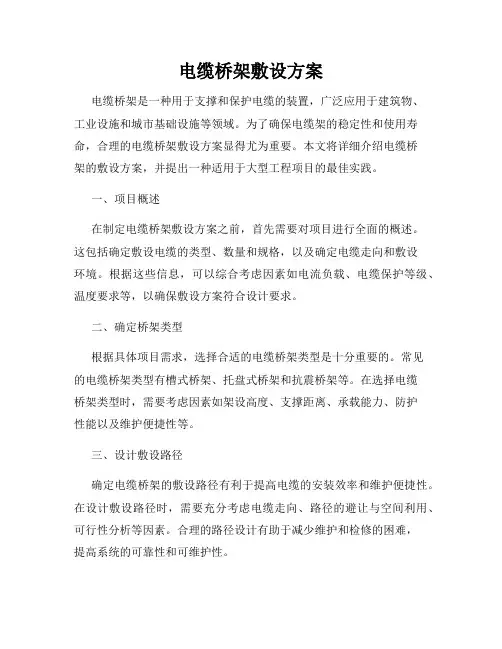

电缆桥架敷设方案电缆桥架是一种用于支撑和保护电缆的装置，广泛应用于建筑物、工业设施和城市基础设施等领域。

为了确保电缆架的稳定性和使用寿命，合理的电缆桥架敷设方案显得尤为重要。

本文将详细介绍电缆桥架的敷设方案，并提出一种适用于大型工程项目的最佳实践。

一、项目概述在制定电缆桥架敷设方案之前，首先需要对项目进行全面的概述。

这包括确定敷设电缆的类型、数量和规格，以及确定电缆走向和敷设环境。

根据这些信息，可以综合考虑因素如电流负载、电缆保护等级、温度要求等，以确保敷设方案符合设计要求。

二、确定桥架类型根据具体项目需求，选择合适的电缆桥架类型是十分重要的。

常见的电缆桥架类型有槽式桥架、托盘式桥架和抗震桥架等。

在选择电缆桥架类型时，需要考虑因素如架设高度、支撑距离、承载能力、防护性能以及维护便捷性等。

三、设计敷设路径确定电缆桥架的敷设路径有利于提高电缆的安装效率和维护便捷性。

在设计敷设路径时，需要充分考虑电缆走向、路径的避让与空间利用、可行性分析等因素。

合理的路径设计有助于减少维护和检修的困难，提高系统的可靠性和可维护性。

四、考虑电缆保护电缆在敷设过程中需要受到有效的保护，以防止受损和电力质量问题的发生。

在电缆桥架的敷设方案中，应考虑采用适当的保护措施，如防护罩、防护槽等，以减少外界因素对电缆的影响。

同时，应根据电缆的性质和环境条件，选择合适的材料和防护等级。

五、调整设计参数在敷设电缆桥架的过程中，可能会遇到各种挑战，例如复杂的布线环境、重载要求或跨越障碍物等。

在遇到这些问题时，需要及时调整设计参数，以确保敷设方案的有效性和安全性。

调整参数时，要充分考虑施工条件、使用要求和项目预算等因素。

六、施工与质量控制在施工过程中，需要按照敷设方案进行准确、高效的电缆桥架架设。

合理分工、配合紧密以及严格的质量控制将是确保项目成功的关键。

同时，施工人员应遵循相关安全规范，并定期进行检查和维护，以确保电缆桥架的长期稳定运行。

电缆桥架施工组织设计引言概述：电缆桥架施工组织设计是电力工程中重要的一环，它涉及到电缆桥架的施工方案、施工方法、施工流程等内容。

一个合理的施工组织设计能够提高施工效率、保证施工质量，减少施工风险。

本文将从施工方案、施工方法、施工流程三个方面，详细阐述电缆桥架施工组织设计的要点。

一、施工方案1.1 施工地点选择在进行电缆桥架施工组织设计时，首先需要选择合适的施工地点。

要考虑地理位置、地形地貌、交通条件等因素，选择离电缆线路较近、交通便利的地点，以便提高施工效率。

1.2 施工设备选择根据施工方案的要求，选择适当的施工设备。

例如，对于较大规模的电缆桥架施工，可以选择塔吊、起重机等大型设备，而对于小型施工，则可以选择手持工具和小型机械设备。

1.3 施工人员组织根据施工方案的要求，合理组织施工人员。

要考虑施工人员的专业技能和经验，确保施工过程中的安全和质量。

二、施工方法2.1 施工顺序确定电缆桥架的施工顺序是施工方法中的重要一环。

一般来说，应先进行基础施工，然后进行立柱安装，最后进行横梁和支架的安装。

2.2 施工工艺根据电缆桥架的类型和规格，选择合适的施工工艺。

例如，对于钢制电缆桥架，可以采用焊接、螺栓连接等方式进行施工。

而对于铝合金电缆桥架，则可以采用螺栓连接等方式进行施工。

2.3 施工质量控制在施工过程中，要进行严格的质量控制。

例如，对焊接接头进行无损检测，确保焊接质量；对螺栓连接进行拧紧力度的控制，确保连接牢固。

三、施工流程3.1 施工准备在进行电缆桥架施工前，要进行充分的施工准备工作。

包括组织施工人员、准备施工设备和材料、搭建施工场地等。

3.2 施工过程根据施工方案和施工方法，按照施工顺序进行施工。

要注意施工过程中的安全和质量控制，及时解决施工中的问题。

3.3 施工验收在施工完成后，进行施工验收工作。

对电缆桥架的安装质量进行检查，确保符合相关标准和要求。

四、施工安全4.1 安全措施在进行电缆桥架施工时，要采取必要的安全措施。

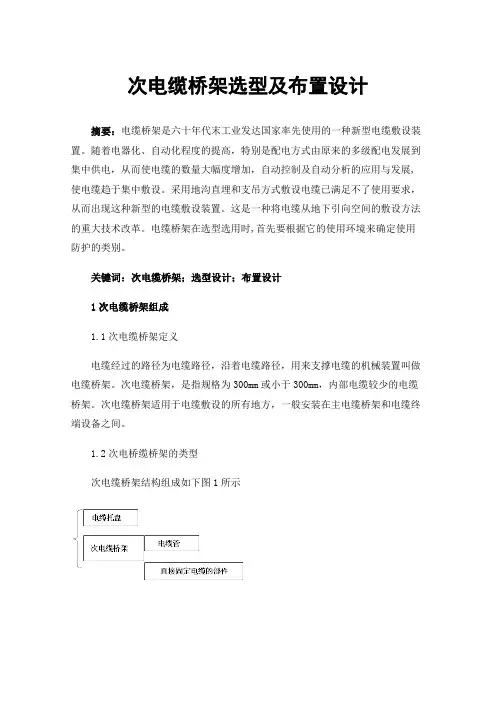

次电缆桥架选型及布置设计摘要：电缆桥架是六十年代末工业发达国家率先使用的一种新型电缆敷设装置。

随着电器化、自动化程度的提高，特别是配电方式由原来的多级配电发展到集中供电，从而使电缆的数量大幅度增加，自动控制及自动分析的应用与发展,使电缆趋于集中敷设。

采用地沟直埋和支吊方式敷设电缆已满足不了使用要求，从而出现这种新型的电缆敷设装置。

这是一种将电缆从地下引向空间的敷设方法的重大技术改革。

电缆桥架在选型选用时,首先要根据它的使用环境来确定使用防护的类别。

关键词：次电缆桥架；选型设计；布置设计1次电缆桥架组成1.1次电缆桥架定义电缆经过的路径为电缆路径，沿着电缆路径，用来支撑电缆的机械装置叫做电缆桥架。

次电缆桥架，是指规格为300mm或小于300mm，内部电缆较少的电缆桥架。

次电缆桥架适用于电缆敷设的所有地方，一般安装在主电缆桥架和电缆终端设备之间。

1.2次电桥缆桥架的类型次电缆桥架结构组成如下图1所示图1 次电缆桥架结构组成其中，电缆托盘的材料主要包括：托盘、托盘与托臂连接的材料、盖板、盖板与托盘的固定材料、隔板、隔板与托盘的固定材料、连接片、调角片、调高片、调宽片、变径、弯头、终端封头、部件连接材料等。

本文主要讲述次电缆桥架中的电缆托盘的选型设计。

2次电缆桥架选型及布置设计的流程2.1次电缆桥架尺寸及型式选择次电缆桥架的尺寸依据电缆的数量和尺寸而定，一般不超过300mm。

根据建筑电气工程质量验收规范，同一槽盒内不宜同时敷设绝缘导线和电缆；同一路径无防干扰要求的线路，可敷设于同一槽盒内，槽盒内的绝缘导线总截面积不应超过槽盒内截面积的≤40%，即填充率≤40%，且载流量导体不宜超过30根；当控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的50%，即填充率≤50%；分支接头处绝缘导线的总截面面积不应大于该点箱盒内截面面积的75%。

抗震的电缆桥架应承受的分布载荷为：1.200mm桥架：20kg/m2.100mm桥架：10kg/m3.50mm桥架：5kg/m对电缆清单及终端设备进行梳理后，根据填充率要求，选择合适规格的次桥架，如下图。

电缆桥架电缆敷设施工方案-3摘要，而电缆敷设是指将电缆布置在指定位置并连接好的过程。

本篇文档将详细介绍电缆桥架电缆敷设的施工方案，以达到安全、高效、合理的敷设效果。

一、施工准备1.物料准备：收集所需的电缆、电缆桥架、连接器等物料，并进行检查确认。

2.工具准备：准备好电缆敷设所需的工具，如铲子、扳手、电缆剥线器等。

3.人员准备：确定施工人员，包括操作员、监理人员等。

4.安全准备：提前对施工区域进行安全检查，确保施工过程中安全无虞。

二、电缆桥架安装1.确定桥架位置：根据设计图纸确定电缆桥架的安装位置，标注好位置，做好基础的准备工作。

2.安装支架：按照标注好的位置安装电缆桥架支架，确保支架牢固、稳定。

3.连接支架：连接好各支架之间的跨接件，保证整个桥架系统连接紧密。

4.检查调整：完成桥架的安装后，检查整体结构，做好必要的调整和加固工作。

三、电缆敷设1.剥线：根据需要剥去电缆绝缘层，确保电缆接线部分暴露出来。

2.布线：按照设计要求，在桥架上铺设电缆，保证布线整齐、有序。

3.连接：连接好电缆端头，确保连接牢固、信号良好。

4.标识：在电缆敷设完毕后，做好电缆的标识工作，便于后续维护。

四、验收与完工1.验收：进行施工质量验收，检查电缆桥架和电缆敷设是否符合要求。

2.整理清理：完成施工后，清理施工现场，确保安全无隐患。

3.报告提交：将完工报告提交相关部门，做好施工记录。

结语，相信读者能够掌握电缆桥架电缆敷设的基本步骤和要点，从而在实际工作中能够更加规范、高效地进行相关施工工作。

希望本文能对您有所帮助，谢谢！以上是电缆桥架电缆敷设的施工方案，希望对您有所启发。

电缆桥架施工组织设计一、项目背景电缆桥架是一种用于承载电缆的金属或者非金属结构，用于在建造物内或者室外布置电缆。

电缆桥架施工组织设计是为了确保电缆桥架施工工作的顺利进行，保证施工质量和安全，提高工作效率。

二、施工组织设计目标1. 确定施工组织设计的主要目标，包括施工工期、施工质量、施工安全等。

2. 制定详细的施工方案，包括施工流程、施工方法、施工工艺等。

3. 确定施工过程中需要的人员、设备、材料等资源，并合理安排。

4. 制定施工计划，明确各个施工阶段的工期和工作内容，确保施工进度。

5. 确定施工过程中的质量控制措施，包括检查、试验、验收等。

6. 制定施工安全措施，确保施工过程中的安全。

三、施工组织设计内容1. 施工方案- 确定施工流程，包括施工前准备、施工中的各个阶段、施工后的收尾工作等。

- 确定施工方法，包括人工施工和机械施工等。

- 确定施工工艺，包括电缆桥架的安装、连接、焊接等。

- 确定施工过程中需要的材料和设备，并制定采购计划。

- 确定施工现场布置和施工区域划分。

2. 施工计划- 制定详细的施工计划，包括工期、工作内容、工作量等。

- 确定各个施工阶段的关键节点和里程碑。

- 确定施工过程中需要的人员和设备，并合理安排。

- 制定施工进度控制措施，如进度检查、进度汇报等。

3. 质量控制- 制定质量控制计划，包括质量检查、试验和验收等。

- 确定质量检查的方法和标准，制定检查记录表。

- 确定试验项目和方法，制定试验记录表。

- 确定验收标准和程序，制定验收记录表。

4. 安全措施- 制定安全生产计划，包括安全教育、安全培训等。

- 确定施工现场的安全警示标志和安全通道。

- 确定施工过程中的安全防护措施，如安全帽、安全绳等。

- 制定应急预案，包括火灾、事故等应急处理措施。

四、施工组织设计实施过程1. 制定施工组织设计方案，包括施工方案、施工计划、质量控制计划和安全措施等。

2. 组织相关人员进行讨论和审核，对设计方案进行修改和完善。

电缆桥架工艺流程
《电缆桥架工艺流程》
电缆桥架是一种用于支撑、导管和保护电缆的设备。

在工业和建筑领域，电缆桥架是必不可少的设备，因为它能够有效地组织和保护电缆系统，保证电力供应的安全和可靠性。

下面将介绍电缆桥架的工艺流程。

1. 测量和规划
首先，工程师会进行现场测量，确定电缆桥架的安装位置和尺寸。

根据测量结果，制定安装方案并进行布局规划，确保桥架系统能够满足电缆系统的布线需求。

2. 安装支架
接下来，工人会按照规划的布局，安装支架。

支架的安装要牢固可靠，能够承受一定重量的电缆和设备。

通常会使用螺栓和螺母等连接件将支架固定在墙壁或天花板上。

3. 安装桥架
安装支架完成后，工人会根据设计图纸和规范要求，安装电缆桥架。

这需要精确的测量和布线能力，确保桥架的安装位置和间距符合要求。

同时，要确保桥架的连接紧密，表面光滑，不会对电缆造成损坏。

4. 安装电缆
最后，工人会根据设计要求，将电缆穿过桥架，进行连接和固定。

这一步需要注意电缆的弯曲半径和布线路径，确保电缆在
桥架内不会受到扭曲或挤压，保证电缆的安全和性能。

总的来说，电缆桥架的工艺流程包括测量规划、安装支架、安装桥架和安装电缆。

这些步骤需要精确的测量、布线和安装能力，确保桥架系统能够满足电缆系统的需求，保证电力供应的安全和可靠性。

电缆桥架系统的设计与实施在现代建筑和工业设施中，电缆桥架系统扮演着至关重要的角色。

它不仅是电缆敷设的支撑结构，还能有效地保护电缆，确保电力和信号的稳定传输。

接下来，让我们深入探讨电缆桥架系统的设计与实施过程。

电缆桥架系统的设计是一个综合性的任务，需要考虑众多因素。

首先，要明确使用场所的性质和需求。

例如，在工业厂房中，可能需要承载大量的重型电缆，因此桥架的强度和承载能力是关键；而在商业建筑中，美观和空间利用可能更为重要。

荷载计算是设计中的重要环节。

这包括电缆的自重、预期的工作荷载以及可能的附加荷载，如风雪、地震等。

根据这些计算结果，选择合适的桥架材质和规格。

常见的桥架材质有钢制、铝合金和玻璃钢等。

钢制桥架强度高，但重量较大；铝合金桥架轻便但价格相对较高；玻璃钢桥架耐腐蚀性能好，但强度稍逊。

在设计路径时，要遵循最短、最直的原则，同时避开障碍物和高温、潮湿等不利环境。

还要考虑与其他管道、设备的协调布局，避免相互干扰。

此外，预留足够的维护和检修空间也是必不可少的。

桥架的类型选择也有讲究。

托盘式桥架透气性好，适合敷设控制电缆；梯级式桥架散热性佳，适用于动力电缆；槽式桥架密封性好，能有效防护电缆。

在实施电缆桥架系统时，施工前的准备工作至关重要。

首先，要对施工人员进行技术交底，确保他们了解设计要求和施工规范。

同时，准备好所需的材料和工具，对桥架及其附件进行质量检验，确保其符合标准。

安装过程中，要严格按照设计图纸进行。

从起始端开始，逐步推进。

支架的安装要牢固可靠，间距符合规范要求。

桥架的拼接要平整，连接螺栓要紧固。

在穿越建筑物的变形缝时，要设置补偿装置，以适应建筑物的伸缩。

电缆的敷设也是一项重要工作。

要根据电缆的类型、规格和数量，合理安排敷设顺序。

避免电缆交叉、缠绕，保证电缆的弯曲半径符合要求。

在敷设过程中，要做好防护措施，防止电缆受损。

施工完成后，要进行质量检查。

检查桥架的安装是否牢固，接地是否良好，电缆的敷设是否符合规范等。

电缆桥架施工组织设计引言概述：电缆桥架施工组织设计是电缆架设工程中至关重要的一环，它直接影响到施工进度、质量和安全。

一个合理的施工组织设计能够提高施工效率，降低施工风险，保障工程顺利进行。

本文将从施工组织设计的角度，探讨电缆桥架施工中的关键要点。

一、施工前期准备1.1 确定施工方案：根据设计图纸和施工要求，确定电缆桥架的布置方式、支架类型和施工工艺。

1.2 编制施工计划：制定详细的施工计划，包括施工工序、施工顺序、施工周期和人力物力资源的安排。

1.3 确定施工队伍：选派经验丰富的施工人员，确保施工队伍具备足够的技术能力和施工经验。

二、施工现场管理2.1 安全管理：建立完善的安全管理制度，保障施工人员的人身安全，避免施工中发生意外事故。

2.2 质量管理：严格按照设计要求进行施工，确保电缆桥架的安装质量符合标准，避免施工质量问题。

2.3 进度管理：监控施工进度，及时调整施工计划，确保工程按时完成。

三、材料和设备管理3.1 材料采购：根据施工计划确定所需材料清单，及时采购符合标准的材料，避免施工延期。

3.2 设备配置：配备适当的施工设备和工具，确保施工过程中设备齐全、运行正常。

3.3 资源调配：合理分配材料和设备资源，提高资源利用率，降低施工成本。

四、施工技术措施4.1 施工工艺：根据实际情况选择合适的施工工艺，确保电缆桥架的安装牢固可靠。

4.2 质量控制：严格按照设计要求进行施工，定期进行质量检查，及时发现和处理质量问题。

4.3 安全防护：加强施工现场安全管理，设置警示标识和安全防护设施，保障施工人员的安全。

五、施工后期验收5.1 完工验收：施工完成后进行验收，检查电缆桥架的安装情况和质量，确保符合设计要求。

5.2 整改处理：如发现施工质量问题，及时整改处理，确保工程质量达标。

5.3 归档备案：完成施工验收后，对施工相关文件和资料进行整理归档，做好施工档案管理工作。

结语：电缆桥架施工组织设计是电缆架设工程中的关键环节，只有做好施工组织设计，才能保障工程的顺利进行。

室外桥架安装施工工艺
一、工艺流程
确定电缆桥架位置→固定支架→桥架安装。

二、操作工艺
1、确定电缆桥架位置
电缆桥架应敷设在安全、干燥、易操作的位置。

按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是室外桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应的变更。

检查室外内楼板上预留的洞口位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞口通直不错位,注意不要影响结构。

2、固定支架
固定桥架的支架采用50×50×5的角钢,高度为距地面1500～2000mm,有两种固定方式,一种是用膨胀螺栓固定,一种是采用焊接。

桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。

在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定。

电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。

3、桥架安装
桥架与支架之间固定采用螺栓。

桥架与钢管之间连接采用专用锁母固定,并有跨接地线。

当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板。
