电缆桥架设计优化

电力系统60丨电力系统装备 2018.7Electric System2018年第7期2018 No.7电力系统装备Electric Power System Equipment2×350 MW 热电项目工程精品工程总体策划阶段，就创新示范亮点电缆全桥架方案的实施，进行应用情况调查分析及论证，对全厂电缆桥架的具体设计完成方案选择及优化。

1 电缆全桥架设计现状电缆全桥架设计一般尽量利用地上管架，电缆支架以梯形桥架为主。

不占用设备空间，布置紧凑、空间布置不妨碍正常工作空间。

通过对电缆全桥架设计应用情况调查分析，全厂电缆敷设全部采用电缆桥架设计，体现了整体设计电缆走向合理，布置紧凑、整齐协调，同时可节省电缆敷设项目的投资。

1.1 电缆全桥架设计现状分析1.1.1 汽机厂房桥架布置设计汽机厂房主电缆桥架设计，通常沿厂房纵向靠近6.5 m 层以下分3~4层布置，不占用设备空间，桥架设计布置协调、规范。

1.1.2 锅炉区域桥架布置设计锅炉区域主电缆桥架，一般沿厂房纵向分4层布置，因锅炉区域可布置空间较多，基本在采用常规布置基础上，通过增加桥架容积取消全部地下电缆沟道，空间布置整齐、美观。

1.1.3 主厂房380 V 及6 kV 配电室桥架布置设计主厂房380 V 、6 kV 配电室一般位于主厂房0米，也有6 kV 配电室布置于380 V 配电室上部对应位置的情况。

380 V 、6 kV 电缆使用同一电缆通道的不同分层，并根据配电室分布位置设计盘柜进线方式。

1.1.4 辅助车间电缆敷设设计通往辅助车间（化水、输煤）电缆通道采用全桥架设计，通常电缆桥架从主厂房扩建端侧380 V 配电室引出后，分路通［摘 要］根据目前电缆敷设采用全桥架设计发展方向，进行电厂电缆全桥架设计的技术方案选择及优化分析，提出电缆全桥架设计的技术原则和重点优化方案。

［关键词］电缆；桥架；方案；优化［中图分类号］TM75 ［文献标志码］B ［文章编号］1001-523X （2018）07-0060-02Selection and Optimization of Technical Scheme for Cable Full Bridge DesignJia Jun-long［Abstract ］According to the current design development direction of cable laying, the selection and optimization analysis of the total bridge frame design of power plant is carried out, and the technical principles and several key optimization schemes for the design of the cable full bridge are put forward.［Keywords ］cable; bridge; scheme; optimization 电缆全桥架设计的技术方案选择与优化贾俊龙（大唐保定热电厂，河北保定 071051）较好的发展，但想要进一步提高电网电能的质量，逆变器的诸多问题仍要得到解决。

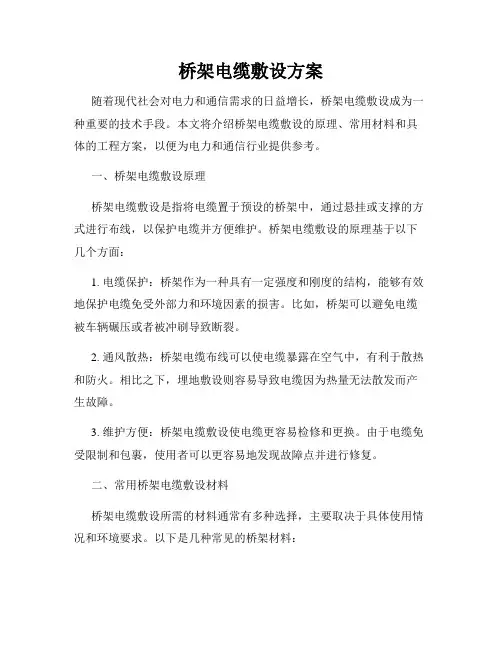

桥架电缆敷设方案随着现代社会对电力和通信需求的日益增长，桥架电缆敷设成为一种重要的技术手段。

本文将介绍桥架电缆敷设的原理、常用材料和具体的工程方案，以便为电力和通信行业提供参考。

一、桥架电缆敷设原理桥架电缆敷设是指将电缆置于预设的桥架中，通过悬挂或支撑的方式进行布线，以保护电缆并方便维护。

桥架电缆敷设的原理基于以下几个方面：1. 电缆保护：桥架作为一种具有一定强度和刚度的结构，能够有效地保护电缆免受外部力和环境因素的损害。

比如，桥架可以避免电缆被车辆碾压或者被冲刷导致断裂。

2. 通风散热：桥架电缆布线可以使电缆暴露在空气中，有利于散热和防火。

相比之下，埋地敷设则容易导致电缆因为热量无法散发而产生故障。

3. 维护方便：桥架电缆敷设使电缆更容易检修和更换。

由于电缆免受限制和包裹，使用者可以更容易地发现故障点并进行修复。

二、常用桥架电缆敷设材料桥架电缆敷设所需的材料通常有多种选择，主要取决于具体使用情况和环境要求。

以下是几种常见的桥架材料：1. 金属桥架：金属材料如钢、铝合金等常用于工业领域，具有较高的强度和耐腐蚀性。

金属桥架适用于长距离、高负荷和复杂环境的电缆敷设。

2. FRP桥架：纤维增强塑料（FRP）桥架具有较轻的重量、良好的绝缘性和耐腐蚀性，适用于室内、桥梁及轻载荷场所的电缆敷设。

3. PVC桥架：聚氯乙烯（PVC）桥架具有较低的成本和良好的电绝缘性，适用于中小型建筑物和低电压电缆的敷设。

三、桥架电缆敷设工程方案桥架电缆敷设的工程方案需要根据具体情况进行设计和选择。

以下是一些应考虑的要素：1. 路线规划：根据电缆敷设的需求，确定适合的路线。

考虑到耐久性和美观性，应选择那些较为稳定和免受外界破坏的区域。

2. 桥架布局：根据电缆数量、负荷以及环境要求，确定桥架的布局和大小。

确保桥架能够承载电缆的重量并提供足够的通风空间。

3. 安装固定：选择合适的安装方式，如悬挂、支撑或固定在墙壁或地面上。

确保桥架安装稳固可靠，并能够轻松进行维修和更换。

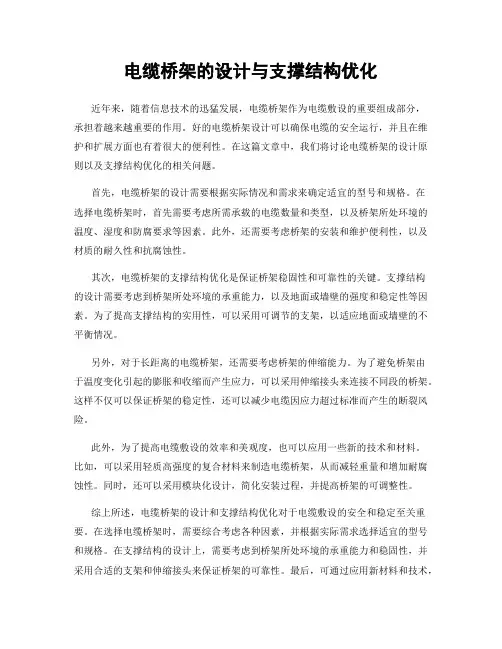

电缆桥架的设计与支撑结构优化近年来，随着信息技术的迅猛发展，电缆桥架作为电缆敷设的重要组成部分，承担着越来越重要的作用。

好的电缆桥架设计可以确保电缆的安全运行，并且在维护和扩展方面也有着很大的便利性。

在这篇文章中，我们将讨论电缆桥架的设计原则以及支撑结构优化的相关问题。

首先，电缆桥架的设计需要根据实际情况和需求来确定适宜的型号和规格。

在选择电缆桥架时，首先需要考虑所需承载的电缆数量和类型，以及桥架所处环境的温度、湿度和防腐要求等因素。

此外，还需要考虑桥架的安装和维护便利性，以及材质的耐久性和抗腐蚀性。

其次，电缆桥架的支撑结构优化是保证桥架稳固性和可靠性的关键。

支撑结构的设计需要考虑到桥架所处环境的承重能力，以及地面或墙壁的强度和稳定性等因素。

为了提高支撑结构的实用性，可以采用可调节的支架，以适应地面或墙壁的不平衡情况。

另外，对于长距离的电缆桥架，还需要考虑桥架的伸缩能力。

为了避免桥架由于温度变化引起的膨胀和收缩而产生应力，可以采用伸缩接头来连接不同段的桥架。

这样不仅可以保证桥架的稳定性，还可以减少电缆因应力超过标准而产生的断裂风险。

此外，为了提高电缆敷设的效率和美观度，也可以应用一些新的技术和材料。

比如，可以采用轻质高强度的复合材料来制造电缆桥架，从而减轻重量和增加耐腐蚀性。

同时，还可以采用模块化设计，简化安装过程，并提高桥架的可调整性。

综上所述，电缆桥架的设计和支撑结构优化对于电缆敷设的安全和稳定至关重要。

在选择电缆桥架时，需要综合考虑各种因素，并根据实际需求选择适宜的型号和规格。

在支撑结构的设计上，需要考虑到桥架所处环境的承重能力和稳固性，并采用合适的支架和伸缩接头来保证桥架的可靠性。

最后，可通过应用新材料和技术，以及模块化设计来提高桥架的效率和美观度。

只有在电缆桥架的设计和支撑结构优化中做到合理和完善，才能确保电缆的安全运行，并为维护和扩展提供便利。

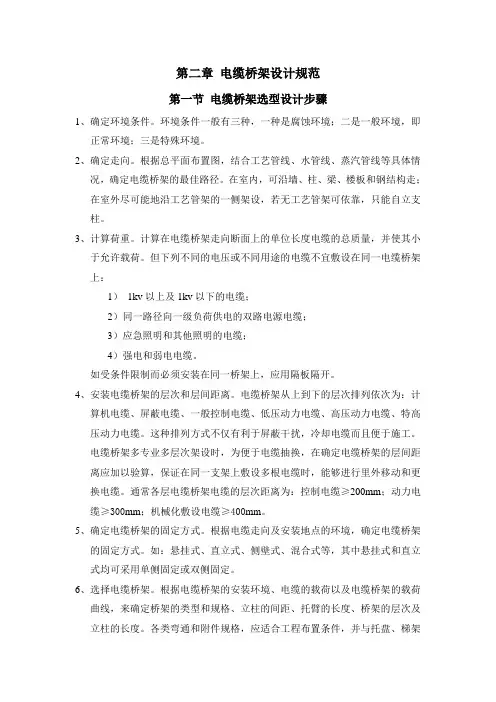

第二章电缆桥架设计规范第一节电缆桥架选型设计步骤1、确定环境条件。

环境条件一般有三种，一种是腐蚀环境；二是一般环境，即正常环境；三是特殊环境。

2、确定走向。

根据总平面布置图，结合工艺管线、水管线、蒸汽管线等具体情况，确定电缆桥架的最佳路径。

在室内，可沿墙、柱、梁、楼板和钢结构走；在室外尽可能地沿工艺管架的一侧架设，若无工艺管架可依靠，只能自立支柱。

3、计算荷重。

计算在电缆桥架走向断面上的单位长度电缆的总质量，并使其小于允许载荷。

但下列不同的电压或不同用途的电缆不宜敷设在同一电缆桥架上：1）1kv以上及1kv以下的电缆；2）同一路径向一级负荷供电的双路电源电缆；3）应急照明和其他照明的电缆；4）强电和弱电电缆。

如受条件限制而必须安装在同一桥架上，应用隔板隔开。

4、安装电缆桥架的层次和层间距离。

电缆桥架从上到下的层次排列依次为：计算机电缆、屏蔽电缆、一般控制电缆、低压动力电缆、高压动力电缆、特高压动力电缆。

这种排列方式不仅有利于屏蔽干扰，冷却电缆而且便于施工。

电缆桥架多专业多层次架设时，为便于电缆抽换，在确定电缆桥架的层间距离应加以验算，保证在同一支架上敷设多根电缆时，能够进行里外移动和更换电缆。

通常各层电缆桥架电缆的层次距离为：控制电缆≥200mm；动力电缆≥300mm；机械化敷设电缆≥400mm。

5、确定电缆桥架的固定方式。

根据电缆走向及安装地点的环境，确定电缆桥架的固定方式。

如：悬挂式、直立式、侧壁式、混合式等，其中悬挂式和直立式均可采用单侧固定或双侧固定。

6、选择电缆桥架。

根据电缆桥架的安装环境、电缆的载荷以及电缆桥架的载荷曲线，来确定桥架的类型和规格、立柱的间距、托臂的长度、桥架的层次及立柱的长度。

各类弯通和附件规格，应适合工程布置条件，并与托盘、梯架相配套。

支、吊架规格选择，应按托盘、梯架规格层数、跨距德等条件配置，并应满足载荷的要求。

其实连接件和紧固件是成套的，一旦连接件确定了，紧固件也就确定了。

浅谈电缆桥架的设计作者：张春晓来源：《科技资讯》 2012年第15期张春晓(中国石油集团工程设计有限责任公司华北分公司河北任丘 062552)摘要:本文简述了电缆桥架的设计,以及电缆桥架在石油石化场站中的应用。

主要包括电缆桥架的型式及规格选择、支吊架配置、接地、桥架系统设计等,并结合部分油气场站电缆桥架设计实例做出说明。

关键词:电缆桥架设计填充率石油石化场站中图分类号:U443 文献标识码:A 文章编号:1672-3791(2012)05(c)-0064-01电缆桥架在电气安装工程中广泛应用,当电缆数量较多或较集中的场所一般采用电缆桥架布线。

在工程设计中,电缆桥架的布置应考虑多种因素,以达到经济合理、技术可行及运行安全的目的,还要充分满足施工安装、维护检修及电缆敷设的要求。

1 电缆桥架的设计1.1 桥架型式选择(1)电缆桥架根据材料可分为钢制电缆桥架、铝合金电缆桥架、玻璃钢电缆桥架、阻燃防火电缆桥架等。

①钢制电缆桥架按材质分为不锈钢板和普通碳钢板,不锈钢板分为镜面板和普通板,碳钢板分为冷轧钢板和热轧钢板。

碳钢板表面防腐层有表面冷镀锌、热浸锌、喷漆、粉末静电喷涂等。

②铝合金电缆桥架按材质分为铝合金型材或板材,表面防腐层为阳极氧化。

③玻璃钢电缆桥架是由拉挤玻璃钢型材组装而成,与钢制桥架相比,具有使用寿命长、安装方便且成本低、绝缘性能好、耐化学腐蚀等优点。

④阻燃防火电缆桥架分为复合型和普通型。

复合型阻燃防火电缆桥架耐火极限试验:在炉内温度升至950℃在试验时间不小于60分钟时,背面温度不高于150℃。

(2)电缆桥架按型式分为梯级式、托盘式、槽式和组合式4种。

(3)在选择电缆桥架型式时,还应注意以下内容。

①对需屏蔽电磁干扰的电缆回路．或对油,腐蚀性液体、易燃粉尘等环境有防护要求的电缆敷设场所,应采用有盖无孔型托盘式电缆桥架。

②在易积灰和其他需遮盖的环境或户外场所,托盘、梯架宜带有盖板。

③在公共通道或户外跨越道路段,底层梯架的底部宜加垫板,或在该段使用托盘。

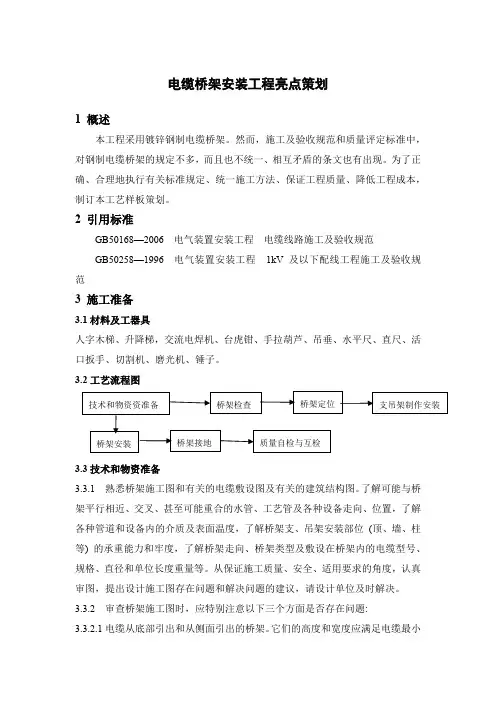

电缆桥架安装工程亮点策划1 概述本工程采用镀锌钢制电缆桥架。

然而，施工及验收规范和质量评定标准中，对钢制电缆桥架的规定不多，而且也不统一、相互矛盾的条文也有出现。

为了正确、合理地执行有关标准规定、统一施工方法、保证工程质量、降低工程成本，制订本工艺样板策划。

2 引用标准GB50168—2006 电气装置安装工程电缆线路施工及验收规范GB50258—1996 电气装置安装工程1kV及以下配线工程施工及验收规范3 施工准备3.1材料及工器具人字木梯、升降梯，交流电焊机、台虎钳、手拉葫芦、吊垂、水平尺、直尺、活口扳手、切割机、磨光机、锤子。

3.2工艺流程图3.3技术和物资准备3.3.1 熟悉桥架施工图和有关的电缆敷设图及有关的建筑结构图。

了解可能与桥架平行相近、交叉、甚至可能重合的水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度，了解桥架支、吊架安装部位(顶、墙、柱等) 的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。

从保证施工质量、安全、适用要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。

3.3.2 审查桥架施工图时，应特别注意以下三个方面是否存在问题:3.3.2.1电缆从底部引出和从侧面引出的桥架。

它们的高度和宽度应满足电缆最小弯曲半径的要求。

桥架的弯通应满足经过该弯通的电缆最小弯曲半径要求。

3.3.2.2载荷较重的桥架沿混凝土墙、现浇混凝土楼板敷设时，应尽可能埋设安装支、吊架用的预埋件。

在振动大的场所，有可能影响膨胀螺栓牢度的部位，应埋设安装支、吊架的预埋件。

3.3.2.1在高层建筑里吊顶与楼板之间净距较小及各种管道比较集中的部位，桥架安装应不会影响其它管道和设备安装。

3.3.3 在选择桥架时，应注意符合设计规定的规格、结构形式(梯架、有孔托盘还是无孔托盘)。

桥架的板材厚度，在设计的施工图中不作规定时，可见表1。

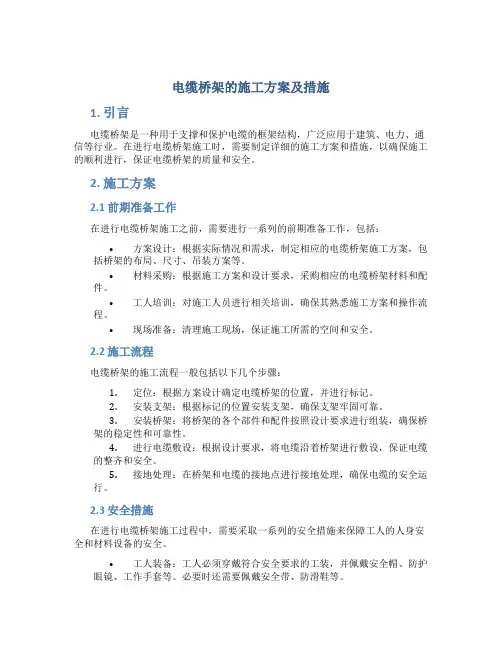

电缆桥架的施工方案及措施1. 引言电缆桥架是一种用于支撑和保护电缆的框架结构，广泛应用于建筑、电力、通信等行业。

在进行电缆桥架施工时，需要制定详细的施工方案和措施，以确保施工的顺利进行，保证电缆桥架的质量和安全。

2. 施工方案2.1 前期准备工作在进行电缆桥架施工之前，需要进行一系列的前期准备工作，包括：•方案设计：根据实际情况和需求，制定相应的电缆桥架施工方案，包括桥架的布局、尺寸、吊装方案等。

•材料采购：根据施工方案和设计要求，采购相应的电缆桥架材料和配件。

•工人培训：对施工人员进行相关培训，确保其熟悉施工方案和操作流程。

•现场准备：清理施工现场，保证施工所需的空间和安全。

2.2 施工流程电缆桥架的施工流程一般包括以下几个步骤：1.定位：根据方案设计确定电缆桥架的位置，并进行标记。

2.安装支架：根据标记的位置安装支架，确保支架牢固可靠。

3.安装桥架：将桥架的各个部件和配件按照设计要求进行组装，确保桥架的稳定性和可靠性。

4.进行电缆敷设：根据设计要求，将电缆沿着桥架进行敷设，保证电缆的整齐和安全。

5.接地处理：在桥架和电缆的接地点进行接地处理，确保电缆的安全运行。

2.3 安全措施在进行电缆桥架施工过程中，需要采取一系列的安全措施来保障工人的人身安全和材料设备的安全。

•工人装备：工人必须穿戴符合安全要求的工装，并佩戴安全帽、防护眼镜、工作手套等。

必要时还需要佩戴安全带、防滑鞋等。

•现场标识：在施工现场设置相应的警示标志和安全警示牌，提醒工人注意安全。

•图纸标记：在施工现场设置相应的电缆桥架图纸，并进行标记，以指导施工。

3. 施工注意事项3.1 施工质量控制在电缆桥架的施工过程中，需要进行施工质量控制，确保施工质量符合设计要求和行业标准。

•安装规范：按照施工方案和安装规范进行施工，遵循正确的安装工艺流程。

•质量检查：定期进行施工质量检查，对施工过程中的关键环节进行检验，及时发现和解决问题。

•材料检验：对所使用的电缆桥架材料进行检验，确保材料质量合格。

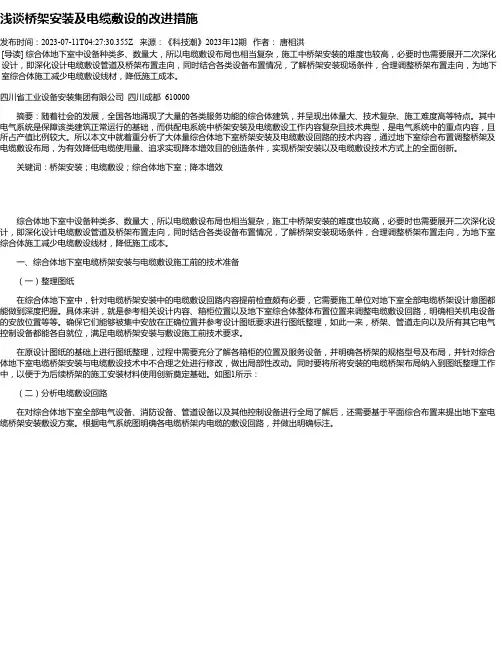

浅谈桥架安装及电缆敷设的改进措施发布时间：2023-07-11T04:27:30.355Z 来源：《科技潮》2023年12期作者：唐相洪[导读] 综合体地下室中设备种类多、数量大，所以电缆敷设布局也相当复杂，施工中桥架安装的难度也较高，必要时也需要展开二次深化设计，即深化设计电缆敷设管道及桥架布置走向，同时结合各类设备布置情况，了解桥架安装现场条件，合理调整桥架布置走向，为地下室综合体施工减少电缆敷设线材，降低施工成本。

四川省工业设备安装集团有限公司四川成都 610000摘要：随着社会的发展，全国各地涌现了大量的各类服务功能的综合体建筑，并呈现出体量大、技术复杂、施工难度高等特点。

其中电气系统是保障该类建筑正常运行的基础，而供配电系统中桥架安装及电缆敷设工作内容复杂且技术典型，是电气系统中的重点内容，且所占产值比例较大。

所以本文中就着重分析了大体量综合体地下室桥架安装及电缆敷设回路的技术内容，通过地下室综合布置调整桥架及电缆敷设布局，为有效降低电缆使用量、追求实现降本增效目的创造条件，实现桥架安装以及电缆敷设技术方式上的全面创新。

关键词：桥架安装；电缆敷设；综合体地下室；降本增效综合体地下室中设备种类多、数量大，所以电缆敷设布局也相当复杂，施工中桥架安装的难度也较高，必要时也需要展开二次深化设计，即深化设计电缆敷设管道及桥架布置走向，同时结合各类设备布置情况，了解桥架安装现场条件，合理调整桥架布置走向，为地下室综合体施工减少电缆敷设线材，降低施工成本。

一、综合体地下室电缆桥架安装与电缆敷设施工前的技术准备（一）整理图纸在综合体地下室中，针对电缆桥架安装中的电缆敷设回路内容提前检查颇有必要，它需要施工单位对地下室全部电缆桥架设计意图都能做到深度把握。

具体来讲，就是参考相关设计内容、箱柜位置以及地下室综合体整体布置位置来调整电缆敷设回路，明确相关机电设备的安放位置等等。

确保它们能够被集中安放在正确位置并参考设计图纸要求进行图纸整理，如此一来，桥架、管道走向以及所有其它电气控制设备都能各自就位，满足电缆桥架安装与敷设施工前技术要求。

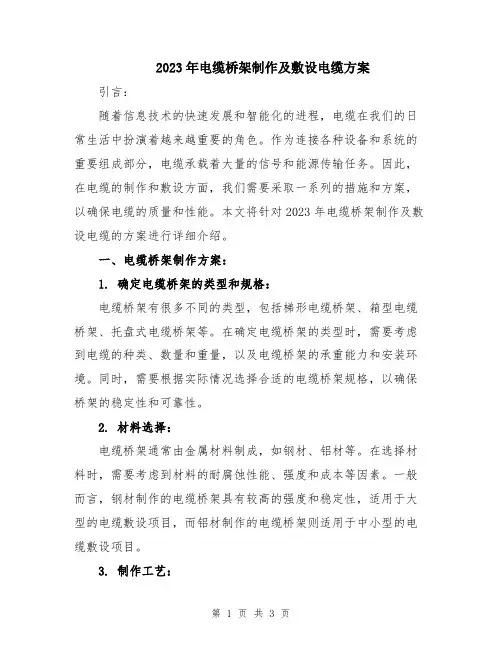

2023年电缆桥架制作及敷设电缆方案引言：随着信息技术的快速发展和智能化的进程，电缆在我们的日常生活中扮演着越来越重要的角色。

作为连接各种设备和系统的重要组成部分，电缆承载着大量的信号和能源传输任务。

因此，在电缆的制作和敷设方面，我们需要采取一系列的措施和方案，以确保电缆的质量和性能。

本文将针对2023年电缆桥架制作及敷设电缆的方案进行详细介绍。

一、电缆桥架制作方案：1. 确定电缆桥架的类型和规格：电缆桥架有很多不同的类型，包括梯形电缆桥架、箱型电缆桥架、托盘式电缆桥架等。

在确定电缆桥架的类型时，需要考虑到电缆的种类、数量和重量，以及电缆桥架的承重能力和安装环境。

同时，需要根据实际情况选择合适的电缆桥架规格，以确保桥架的稳定性和可靠性。

2. 材料选择：电缆桥架通常由金属材料制成，如钢材、铝材等。

在选择材料时，需要考虑到材料的耐腐蚀性能、强度和成本等因素。

一般而言，钢材制作的电缆桥架具有较高的强度和稳定性，适用于大型的电缆敷设项目，而铝材制作的电缆桥架则适用于中小型的电缆敷设项目。

3. 制作工艺：电缆桥架的制作需要采用一些特定的工艺和技术。

首先，需要进行桥架结构的设计和绘制，确定桥架的尺寸、形状和结构等。

然后，在制作过程中需要进行材料加工、焊接、装配等工序，以确保桥架的质量和性能。

最后，需要进行表面处理，如喷涂防腐漆等，以提高桥架的耐腐蚀性能和美观度。

二、电缆敷设方案：1. 确定敷设路径：在敷设电缆之前，首先需要确定电缆的敷设路径。

这涉及到敷设地点的特点和要求，以及电缆的长度和数量等因素。

一般情况下，电缆的敷设路径应尽量避免与其他线缆和设备的交叉干扰，同时要考虑到施工的便利性和安全性。

2. 选用适当的敷设方法：电缆的敷设方法有很多种，包括直埋敷设、架空敷设、管道敷设等。

在选择敷设方法时，需要考虑到电缆的用途和环境特点，以及敷设的成本和效率等因素。

一般而言，直埋敷设适用于地面较为平坦的场所，架空敷设适用于跨越河道或道路等场所，管道敷设适用于需要保护电缆的特殊场所。

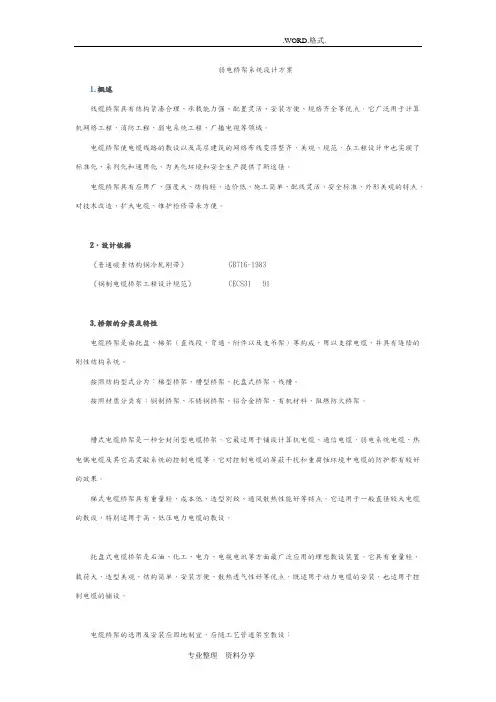

弱电桥架系统设计方案1.概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。

电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。

电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。

2．设计依据《普通碳素结构钢冷轧刚带》 GB716-1983《钢制电缆桥架工程设计规范》 CECS31 913.桥架的分类及特性电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。

按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。

按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。

槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。

它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。

托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。

它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。

电缆桥架的选用及安装应因地制宜，应随工艺管道架空敷设；电缆桥架可楼板，梁下安装；可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装；可在露天立柱或支墩上安装。

可水平、垂直敷设，可转角、T字形、十字形分支；可调宽、调高、变径等，具有安装使用灵活的优点。

4.桥架的计算●电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+ ……式中：q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)n1、n2、n3 …… 为相应电缆的根数G应小于电缆桥架的允许载荷当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

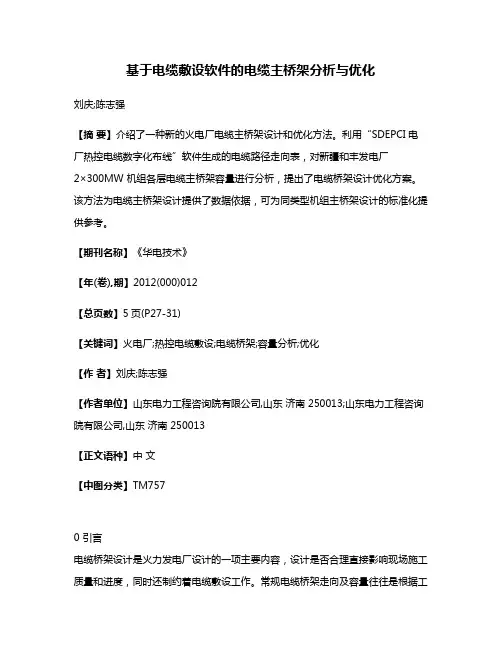

基于电缆敷设软件的电缆主桥架分析与优化刘庆;陈志强【摘要】介绍了一种新的火电厂电缆主桥架设计和优化方法。

利用“SDEPCI电厂热控电缆数字化布线”软件生成的电缆路径走向表，对新疆和丰发电厂2×300MW 机组各层电缆主桥架容量进行分析，提出了电缆桥架设计优化方案。

该方法为电缆主桥架设计提供了数据依据，可为同类型机组主桥架设计的标准化提供参考。

【期刊名称】《华电技术》【年(卷),期】2012(000)012【总页数】5页(P27-31)【关键词】火电厂;热控电缆敷设;电缆桥架;容量分析;优化【作者】刘庆;陈志强【作者单位】山东电力工程咨询院有限公司,山东济南 250013;山东电力工程咨询院有限公司,山东济南 250013【正文语种】中文【中图分类】TM7570 引言电缆桥架设计是火力发电厂设计的一项主要内容，设计是否合理直接影响现场施工质量和进度，同时还制约着电缆敷设工作。

常规电缆桥架走向及容量往往是根据工程经验进行设计，虽然现有设计平台不断完善，通过三维设计软件的帮助已能解决大部分的桥架碰撞问题，但主桥架容量偏大或偏小的问题还是时有发生。

因此，寻求一个切实可行的容量统计方法并进行桥架优化，对桥架设计有明确的指导意义。

山东电力工程咨询院有限公司(SDEPCI)开发的“SDEPCI电厂热控电缆数字化布线”软件已经在在神华神东上湾总承包(EPC)工程、神华神东郭家湾EPC工程、鲁能哈密EPC工程以及鲁能和丰EPC工程中得到了成功的应用。

本文将以新疆和丰发电厂一期2×300 MW工程为例，利用“SDEPCI电厂热控电缆数字化布线”软件中生成的电缆路径走向表，对锅炉侧电缆桥架容量进行分析并提出优化方案。

1 工程概况新疆和丰发电厂一期工程拟建设2×300 MW国产亚临界空冷燃煤发电机组，电厂规划容量为3000 MW(2×300 MW+4×600 MW)并留有再扩建的条件。

电缆桥架安装施工方案设计一、方案设计背景电缆桥架作为电力设备和电缆线路的重要支撑装置，在电力工程中起到承载电缆、保护电缆以及整齐有序排列电缆的作用。

为了确保电缆桥架安装施工能够高效、安全地进行，本文将详细介绍电缆桥架安装施工方案的设计。

二、方案设计内容2.1 安装位置选择在进行电缆桥架安装之前，需要先确定合适的安装位置。

一般情况下，电缆桥架安装在建筑物的顶棚或者墙壁上，但具体位置需要根据建筑结构和电缆线路的要求来确定。

2.2 安装方案设计根据安装位置的确定，可以开始进行电缆桥架的安装方案设计。

电缆桥架的安装方案包括以下几个步骤：2.2.1 材料准备在进行安装之前，需要准备好所需的电缆桥架材料，包括电缆桥架、螺栓、连接件等。

根据具体施工需求，确保材料的数量和规格符合要求。

2.2.2 安装布线安装开始之前，需要先进行布线，确定电缆桥架的安装路径。

根据实际情况和施工要求，选择合适的布线方式，确保电缆桥架能够覆盖全部电缆线路。

2.2.3 安装支架安装支架是电缆桥架安装的重要步骤，支架的选择和安装方式直接影响到电缆桥架的稳定性和承载能力。

需要根据实际情况选择合适的支架，并按照要求进行安装和固定。

2.2.4 安装电缆桥架在安装支架完成之后，可以开始安装电缆桥架。

根据实际情况和设计要求，选择合适的电缆桥架型号，并按照规定的间距和高度进行安装。

2.2.5 连接和固定安装电缆桥架之后，需要进行连接和固定。

选取合适的连接件和螺栓，确保电缆桥架的连接牢固和稳定。

2.3 安装施工方案审核方案设计完成之后，需要进行安装施工方案的审核。

在审核过程中，需要确定设计方案的合理性和可行性，并根据实际情况进行调整和优化。

三、安装施工安全措施3.1 安全准备工作在进行电缆桥架安装施工之前，需要做好相应的安全准备工作。

包括： - 确定施工区域的安全边界，禁止非相关人员进入施工现场； - 提供合适的安全防护装备，如安全帽、防护手套、安全鞋等； - 检查施工设备和工具，确保安全性和可靠性。

电缆桥架整改方案一、项目背景在现代化建设和信息化发展的背景下，电缆桥架作为电力、通信、数据网络等多种设施的重要配套设施，起着承载电缆、保护电缆、引导电缆等重要作用。

然而，在实际使用过程中，电缆桥架的存在一些问题需要进行整改和优化，以提高使用效率、增强安全性和可靠性。

二、问题分析1. 电缆桥架设计不合理：部分电缆桥架设计不合理，无法满足电缆的负荷需求，导致电缆容量不足；2. 电缆桥架维护不及时：因缺乏定期维护，电缆桥架表面积聚灰尘和杂物，影响使用效果；3. 电缆桥架故障频繁：由于电缆桥架的材质不合格或安装不牢固，导致故障频发，损坏电缆和设备；4. 电缆桥架无法满足布线要求：部分电缆桥架的布线方式不规范，没有考虑到设备之间的距离和布局，导致电缆过长或过短。

三、整改方案1. 进行电缆桥架设计优化：选用适当的电缆桥架材料和规格，根据电缆负荷需求进行设计优化，确保电缆桥架能够满足负荷要求；2. 定期进行维护和清洁工作：制定清洁计划，定期对电缆桥架进行清洁和维护工作，防止灰尘和杂物的积聚，保持电缆桥架表面的整洁；3. 选择优质材料和可靠安装方式：选用符合标准要求的电缆桥架材料，确保安装牢固可靠，减少故障发生的概率；4. 按照规范进行布线：根据设备之间的距离和布局要求，合理规划电缆桥架的布线方式，确保电缆长度合适，减少过长或过短的情况。

四、实施步骤1. 制定整改计划：根据电缆桥架存在的问题，制定详细的整改计划，包括优化设计、维护和清洁、材料选用和安装方式等方面；2. 资源准备：根据整改计划，准备好所需的材料、工具和人力资源；3. 开展设计优化工作：根据电缆负荷需求，选用合适的电缆桥架材料和规格，进行设计优化；4. 开展维护和清洁工作：制定定期维护和清洁计划，对电缆桥架进行清洁和维护；5. 选择优质材料和可靠安装方式：根据整改计划，选用符合标准要求的电缆桥架材料，确保安装牢固可靠；6. 进行布线优化：按照规范，根据设备之间的距离和布局要求，合理规划电缆桥架的布线方式；7. 完成整改验收：整改完成后，对整改效果进行验收，确保整改方案的有效实施。

桥架管路智能化弱电工程设计方案1.概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于智能化弱电系统工程中。

电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。

电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。

2．设计依据《钢制电缆桥架工程设计规范》3.桥架的分类及特性电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。

按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。

按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。

槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。

它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。

托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。

它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。

电缆桥架的选用及安装应因地制宜，应随工艺管道架空敷设；电缆桥架可楼板，梁下安装；可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装；可在露天立柱或支墩上安装。

可水平、垂直敷设，可转角、T字形、十字形分支；可调宽、调高、变径等，具有安装使用灵活的优点。

4.桥架的计算●电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+ ……式中：q1、q2、q3 ……为个电缆每单位长的重量(kg/m)n1、n2、n3 ……为相应电缆的根数G应小于电缆桥架的允许载荷当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

机房桥架方案随着信息化时代的到来，机房建设显得尤为重要。

机房作为信息技术的核心基础设施，其中的桥架系统的设计与安装至关重要。

本文将详细介绍一个适用于机房的桥架方案，以提供稳定可靠的网络环境。

1. 桥架选择桥架是机房中的重要部分，用于支撑和保护网络电缆。

在选择桥架时，需要考虑以下因素：1.1. 承载能力：桥架应能承受网络设备和电缆的重量，确保安全可靠。

1.2. 通风散热性能：机房内设备众多，需要保持适宜的温度。

桥架应具备通风散热功能，以防止设备过热。

1.3. 维护方便性：桥架应易于安装和维护，方便后续设备的更新与维修。

基于以上考虑，建议选择铝合金桥架。

其具备较高的承载能力、良好的通风散热性能，并且重量轻便，便于安装和维护。

2. 桥架布线方案桥架的布线方案关系到机房网络的稳定性和整洁度。

以下是一个有效的桥架布线方案：2.1. 主干桥架：主干桥架用于连接机房内的各个区域，承载网络主干线路。

建议将主干桥架设置在机房的天花板上，以便安装和维护。

2.2. 终端桥架：终端桥架位于机房各个分区，连接从主干桥架延伸过来的分支电缆。

终端桥架应根据所需电缆数量和长度进行布置，确保电缆有足够的弯曲半径。

2.3. 桥架路径规划：桥架路径应尽量避免与其他设备和设施干扰。

同时，应根据布线需要，确保桥架路径的合理性和整洁度，以方便维护和管理。

3. 安全考虑机房的安全性对于桥架方案来说至关重要。

以下是一些安全考虑的建议：3.1. 防火措施：在机房内安装防火墙，并采用阻燃材料制作桥架，以防止火灾蔓延。

3.2. 电缆保护：电缆应适当保护，如使用防火套管、密封补偿器等，以降低意外损坏的可能性。

3.3. 安全定位：桥架应远离易受物理破坏的区域，并配备相应的安全固定装置，防止未经授权的人员接触。

4. 环境友好桥架方案应考虑环境友好性，减少对环境的影响。

以下是一些建议：4.1. 材料选择：选择可回收材料制作的桥架，减少对自然资源的消耗。

4.2. 能源利用：优化桥架设计，提高通风散热效果，减少能源的消耗。

电缆桥架的优化设计分析摘要：电缆桥架设计是电力建设环节较为重要的事项，甚至影响着后期电力运营质量。

在此之上，本文简要分析了电缆桥架设计要则，并通过优选电缆桥架材料、加强吊装敷设设计、完善桥架接地设计、实施桥架三维设计等路径，提高设计水准，进而为电力工程的信息化发展给予新的指引。

关键词：电缆桥架；吊装设计；敷设设计前言：电缆桥架是电力工程建设过程中主要部分，为了保证电缆桥架与照明工具保持均衡协调关系，应实现电缆桥架优化设计。

一是为了提升桥架吊装质量，使其在后续供电项目中发挥出显著效能；二是为了维护电力安全，消除管线碰撞风险。

据此，应充分利用先进手段优化电缆桥架设计成效，实现电力事业良性运作。

一、电缆桥架设计要则在电缆桥架设计环节，因设计方案是后续桥架敷设吊装以及电力供应的基础保障，故而在实际设计时，应当注意以下要则，以此提升设计合理性：第一，对于电缆桥架的设计事项应侧重于实际考察，并非单纯从固定的尺寸参数控制上，造成施工现场受到局限性。

正如桥架配件长度等，这些内容均在实践施工阶段予以确定，借此提高产品贴合度；第二，在设计桥架支撑结构时，应当从总载荷量控制上完善设计方案，借此保证桥架在支撑结构的辅助下保持稳定。

一般而言，桥架载荷量（G）可利用下述公式予以确定，即G=n1g1n2g2n3g3...nigi，其中n1、n2、n3、ni均代表电缆根数，而g1、g2、g3、gi则为电缆单位长度重量，要求设计者在设置桥架允许载荷量时应高于G，借此维护桥架的稳固度；第三，设计者应秉承着因地制宜原则确定施工方式。

如对于高腐蚀性场地，在桥架设计时，需要加强防腐设计，利用涂抹防腐材料等形式，积极应对恶劣环境，以免影响电力建设效率；第四，采用共架模式时，对于从同一桥架连接的电缆线，应把控好高度设计，就此消除缆线交叉影响。

二、电缆桥架优化设计路径（一）优选电缆桥架材料设计者在电缆桥架设计期间，应当先行确定材料，并结合桥架安装场地环境等特征予以选择。
