电缆桥架类型分析 标准型号及设计选型

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

电缆桥架规格和型号
电缆桥架是用来支撑电缆和保护电缆的，给我们的生活带来了很多的便利，就比如一些大型的发电厂以及变电所等等，都是要用到电缆桥架的。

就连我们平时居住的高层建筑也是要使用到电缆桥架。

那么今天我们就来讲解一下电缆桥架规格和型号吧。

桥架型号简介：
托盘式电缆桥架：是石油、化工、轻工、电讯等方面运用最广泛的一种。

它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益。

它即适用于动力电缆的设备，也适合于控制电缆的敷设。

槽式电缆桥架：是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络系统的控制电缆等。

它对控制电缆的屏蔽烦扰和重腐蚀中环境电缆的防护都有较好的效果。

梯式电缆桥架：是根据国内外有关资料而改进规划的。

它具有重量轻、成本低、造型别具、设备便当、散热、透气好等利益。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

电缆桥架规格表：
桥架厚度标准参阅：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。

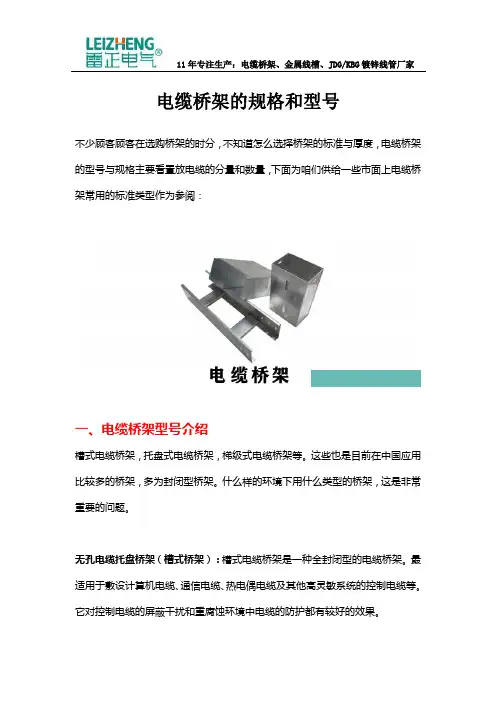

电缆桥架的规格和型号不少顾客顾客在选购桥架的时分，不知道怎么选择桥架的标准与厚度，电缆桥架的型号与规格主要看置放电缆的分量和数量，下面为咱们供给一些市面上电缆桥架常用的标准类型作为参阅：一、电缆桥架型号介绍槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架等。

这些也是目前在中国应用比较多的桥架，多为封闭型桥架。

什么样的环境下用什么类型的桥架，这是非常重要的问题。

无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。

有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

既适用于动力电缆的安装，也适用于控制电缆的敷设。

二、电缆桥架规格查询三、如何选择合适的电缆桥架型号应用自然环境不一样，必须挑选的桥架规格、型号规格都不一样，这也就牵涉到电线桥架的购买难题。

一般，挑选和选购电缆桥架，只必须留意下列4个关键点。

1、挑选适合的结构特征电缆桥架的种类关键和构造相关，不一样构造的电缆桥架运用在不一样的自然环境中。

因而，最先要依据实际的工程施工自然环境和所希望的电缆桥架的作用来挑选最好的电缆桥架。

2、依据材料挑选电缆桥架电缆桥架有钢质、玻璃钢防腐和铝合金型材等几类种类，不一样原材料制成的电缆桥架在特性上各有不同。

例如玻璃钢桥架重量较轻；铝合金桥架净重也轻，但价钱偏贵。

3、依据阻燃等级挑选电缆桥架如果是对防火安全有较高规定的自然环境，不宜应用铝合金桥架，而应当挑选阻燃性型电缆桥架，那样能够确保电缆桥架的使用寿命更长。

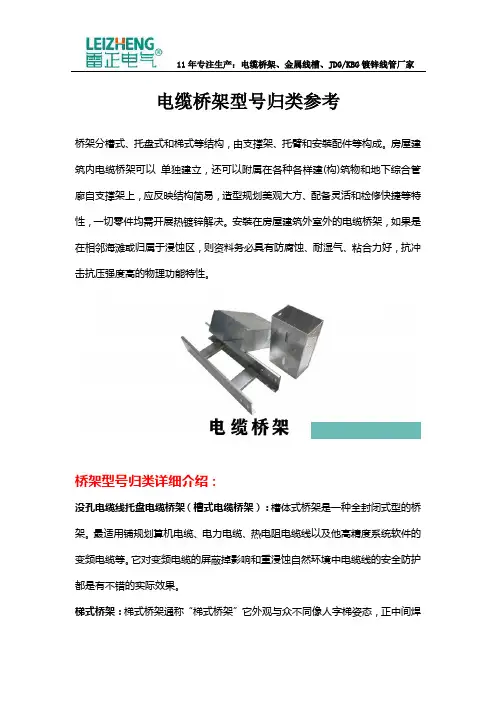

电缆桥架型号归类参考桥架分槽式、托盘式和梯式等结构，由支撑架、托臂和安裝配件等构成。

房屋建筑内电缆桥架可以单独建立，还可以附属在各种各样建(构)筑物和地下综合管廊自支撑架上，应反映结构简易，造型规划美观大方、配备灵活和检修快捷等特性，一切零件均需开展热镀锌解决。

安裝在房屋建筑外室外的电缆桥架，如果是在相邻海滩或归属于浸蚀区，则资料务必具有防腐蚀、耐湿气、粘合力好，抗冲击抗压强度高的物理功能特性。

桥架型号归类详细介绍：没孔电缆线托盘电缆桥架（槽式电缆桥架）：槽体式桥架是一种全封闭式型的桥架。

最适用铺规划算机电缆、电力电缆、热电阻电缆线以及他高精度系统软件的变频电缆等。

它对变频电缆的屏蔽掉影响和重浸蚀自然环境中电缆线的安全防护都是有不错的实际效果。

梯式桥架：梯式桥架通称“梯式桥架”它外观与众不同像人字梯姿态，正中间焊用横杠结构加固支撑点促进分量较轻、低成本、承受力极强、透气率好，一般直徑较为大的电缆线和高、低动力电缆的铺设都是应用到。

有孔电缆线托盘电缆桥架（金属托盘桥架）：托盘式桥架是半密封性型，它跟槽式电缆桥架的容貌十分相似，它具有分量较轻、荷载大、造型规划美观大方、结构简易、安裝快捷等优势。

既适用动力电缆的安裝，也适用变频电缆的铺设。

怎么选择合适的桥架型号1、桥架的布局应根据经济发展合理化、技术性可行性分析、运作安全性等要素综合性类比，建筑工程规划中。

以明确最好计划方案，也要充足考虑工程施工设备、保护保养维修及电缆敷设的规则。

2、铺设在电气设备专用型屋子里时以外，桥架水准铺设在机器设备隔层或安全通道且小于2.5m应选用保护保养接地装置对策。

桥架水准铺设时距路面的高宽比一般不少于于2.5m竖直铺设时距路面1.8米下列部分应加金属资料后盖板保护。

3、应选用抗腐蚀的刚度资料出产制造.或选用耐腐蚀解决，桥架、电线槽以及抗震支架应用在有腐蚀自然环境中。

耐腐蚀处理办法应考虑工程项目自然环境和使用功能的规则。

电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和设备附件等组成。

建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简，造型美、配备灵活和维修简单等特征，全部零件均需进行镀锌处理。

设备在建筑物外露天的桥架，如果是在邻近海边或归于腐蚀区，则质料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。

梯级式电缆桥架：根据国内外相关资料，对梯形电缆桥架进行了改进和设计。

它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。

一般适用于较大直径电缆的敷设，也适用于高低压电力电缆的敷设。

托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。

它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。

它不仅适用于电力电缆设备，也适用于控制电缆的敷设。

槽式电缆桥架：槽式桥架是一种全封闭的索桥。

适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。

它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。

阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是：梯级式桥架具有良好的通风功能，无灰尘和干扰。

槽式、托盘式汇线桥架具有防尘、防搅扰功能。

电缆桥架常用规格参考：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。

一般，挑选和购买桥架，只需求注意以下4个关键。

1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。

因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。

2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。

比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。

3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。

4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。

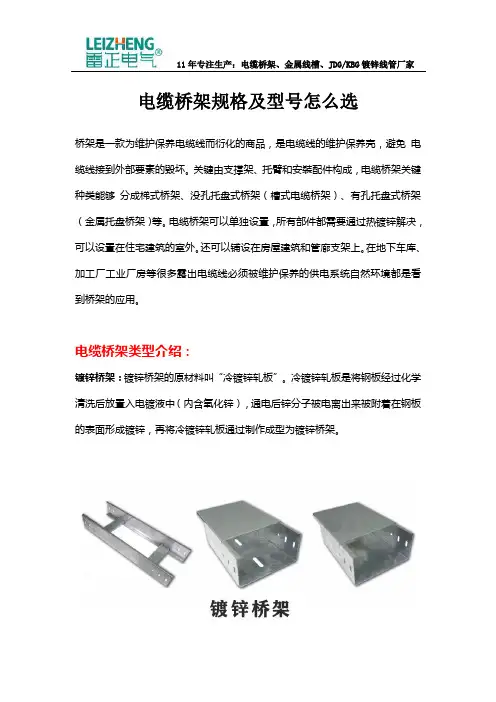

电缆桥架规格及型号怎么选桥架是一款为维护保养电缆线而衍化的商品，是电缆线的维护保养壳，避免电缆线接到外部要素的毁坏。

关键由支撑架、托臂和安裝配件构成，电缆桥架关键种类能够分成梯式桥架、没孔托盘式桥架（槽式电缆桥架）、有孔托盘式桥架（金属托盘桥架）等。

电缆桥架可以单独设置，所有部件都需要通过热镀锌解决，可以设置在住宅建筑的室外。

还可以铺设在房屋建筑和管廊支架上。

在地下车库、加工厂工业厂房等很多露出电缆线必须被维护保养的供电系统自然环境都是看到桥架的应用。

电缆桥架类型介绍：镀锌桥架：镀锌桥架的原材料叫“冷镀锌轧板”。

冷镀锌轧板是将钢板经过化学清洗后放置入电镀液中（内含氧化锌），通电后锌分子被电离出来被附着在钢板的表面形成镀锌，再将冷镀锌轧板通过制作成型为镀锌桥架。

铝合金桥架：铝合金桥架桥架由铝合金挤压成型，尺寸精度高、强度好、外形美观、重量轻、承载能力大；铝合金电缆桥架表面喷砂氧化生成一层天然的氧化保护膜，对大气和化学介质具有很强的耐腐蚀能力。

不锈钢桥架：用304不锈钢型号材质制造而成，表面一般不需要处理，其性能及价值比其他材质桥架要高。

静电喷塑桥架：由镀锌桥架经过表面加工一层静电粉末喷塑而成，使得桥架表面光滑，亦可根据安装环境选择搭配颜色，有抗腐蚀、耐磨、防水和使用寿命长等性能。

防火烤漆桥架：是由镀锌桥架经过加工表面一层防火涂料生产而成，使得桥架耐热、耐水、耐腐蚀等性能。

热浸镀锌桥架：首先把原产品镀锌槽式桥架进行除锌后将钢构件浸入600°C左右高温融化的锌液中，使得桥架表面附着厚厚的锌层。

电缆桥架常用规格介绍：应用自然环境不一样，必须挑选的电缆桥架规格、型号规格都不一样，这也就牵涉到电线桥架的购买难题。

一般，挑选和选购电缆桥架，只必须留意下列4个关键点。

1、挑选适合的结构特征电缆桥架的种类关键和构造相关，不一样构造的电缆桥架运用在不一样的自然环境中。

因而，最先要依据实际的工程施工自然环境和所希望的电缆桥架的作用来挑选最好的电缆桥架。

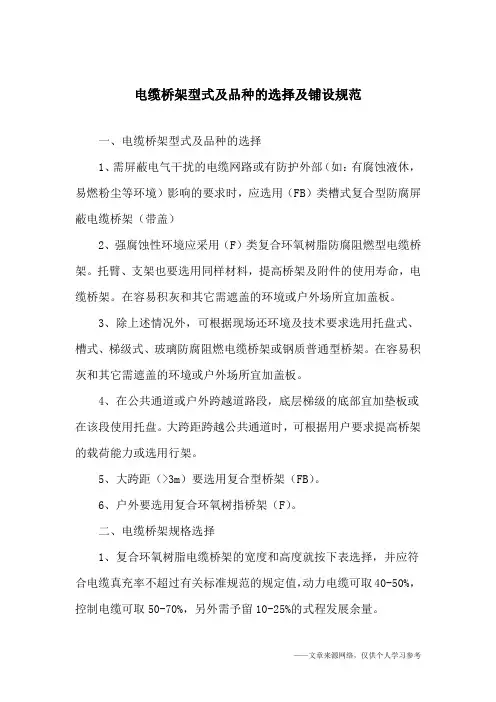

电缆桥架型式及品种的选择及铺设规范一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A）桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m。

户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。

当桥架宽度300mm 时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

常用电缆桥架、金属线槽、梯架、拖盘、线管壁厚选型标准电缆桥架、金属线槽、梯架、拖盘和线管等是现代建筑常用的电缆敷设工具。

不同的应用场景和工程需求需要选择适合的桥架、线槽、梯架、拖盘和线管，并根据具体情况选择合适的壁厚。

本文将从常用的电缆桥架、金属线槽、梯架、拖盘和线管五个方面，介绍选型标准。

1.电缆桥架电缆桥架是一种用于电缆敷设的重要设备，广泛应用于建筑、电力、通信等行业。

常用的电缆桥架有钢制电缆桥架、玻璃钢电缆桥架和铝合金电缆桥架等。

选用电缆桥架时需要考虑以下几个因素：(1)载荷能力：根据实际所需敷设的电缆数量和重量，选择适当的电缆桥架载荷能力，以确保安全和稳定的敷设；(2)寿命和耐腐蚀性能：根据环境条件和使用寿命要求，选择适合的电缆桥架材料，以避免长期使用中出现腐蚀和损坏；(3)安装和维护便捷性：以确保电缆敷设的高效和方便性，选择易于安装和维护的电缆桥架。

2.金属线槽金属线槽是安装在墙壁、天花板或地面上的一种电线电缆敷设工具。

选用金属线槽时要考虑以下几个因素：(1)物理特性：金属线槽应具有足够的强度和刚度，以承受敷设电缆时的压力和重量；(2)耐腐蚀性能：选择具有良好耐腐蚀性的金属材料，以避免长期使用中出现腐蚀和损坏；(3)绝缘性能：金属线槽应具有良好的绝缘性能，以保证电缆和设备的安全；(4)安装和维护便捷性：选择易于安装和维护的金属线槽，以提高工作效率。

3.梯架梯架是一种用于电线电缆敷设的钢制或铝制设备。

选用梯架时要考虑以下几个因素：(1)负载能力：根据实际敷设电缆的负载情况，选择适当的梯架负载能力；(2)材料和耐腐蚀性能：选择具有良好耐腐蚀性的钢材或铝材，以延长梯架的使用寿命；(3)可调性：梯架应具备可调性，以适应不同敷设需求；(4)安装和维护便捷性：选择易于安装和维护的梯架，以提高工作效率。

4.拖盘拖盘是用于电缆敷设的一种承载结构，常用于工业场所的电缆敷设。

选用拖盘时要考虑以下几个因素：(1)载荷能力：根据实际敷设的电缆数量和重量，选择适当的拖盘载荷能力；(2)材料和耐腐蚀性能：选择具有良好耐腐蚀性的材料，以延长拖盘的使用寿命；(3)结构和尺寸：根据敷设需求选择合适的拖盘结构和尺寸；(4)安装和维护便捷性：选择易于安装和维护的拖盘，以提高工作效率。

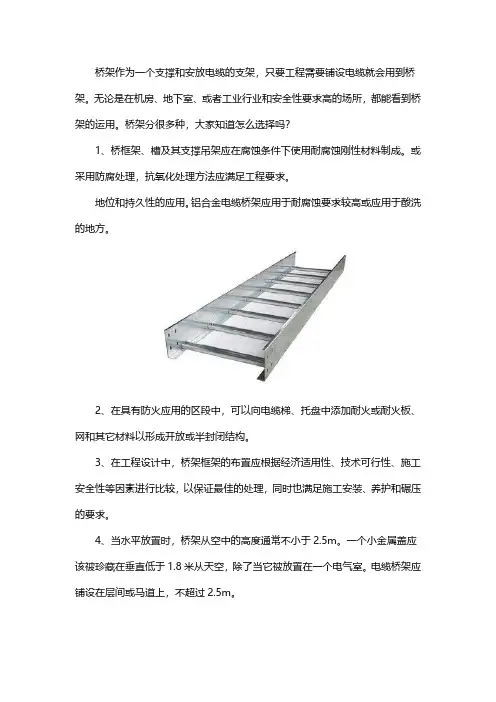

桥架作为一个支撑和安放电缆的支架，只要工程需要铺设电缆就会用到桥架。

无论是在机房、地下室、或者工业行业和安全性要求高的场所，都能看到桥架的运用。

桥架分很多种，大家知道怎么选择吗？
1、桥框架、槽及其支撑吊架应在腐蚀条件下使用耐腐蚀刚性材料制成。

或采用防腐处理，抗氧化处理方法应满足工程要求。

地位和持久性的应用。

铝合金电缆桥架应用于耐腐蚀要求较高或应用于酸洗的地方。

2、在具有防火应用的区段中，可以向电缆梯、托盘中添加耐火或耐火板、网和其它材料以形成开放或半封闭结构。

3、在工程设计中，桥架框架的布置应根据经济适用性、技术可行性、施工安全性等因素进行比较，以保证最佳的处理，同时也满足施工安装、养护和碾压的要求。

4、当水平放置时，桥架从空中的高度通常不小于2.5m。

一个小金属盖应该被珍藏在垂直低于1.8米从天空，除了当它被放置在一个电气室。

电缆桥架应铺设在层间或马道上，不超过2.5m。

桥架及其支撑吊架用防火涂料涂装。

消防员应能满足国家的要求，无论其规范或规范如何。

在消防安全要求较高的地方，不应采用铝合金电缆桥架。

5、电缆线路具有重要的电磁干扰障碍，或有保护性的外膜N，针对环境要求，如室外阳光、石油、腐蚀性液体、易燃性粉尘等，应采用无孔托盘电缆桥架。

6、在灰尘容易堆积的地方，应选择电缆桥架的盖板；在干部通道或马路对面的室外路段中选择盖板。

底桥框架应设置垫板或无孔托盘。

以上就是四川科桥电器设备有限公司为大家介绍的电缆桥架怎么选型号和规格的相关内容，希望对大家有所帮助！。

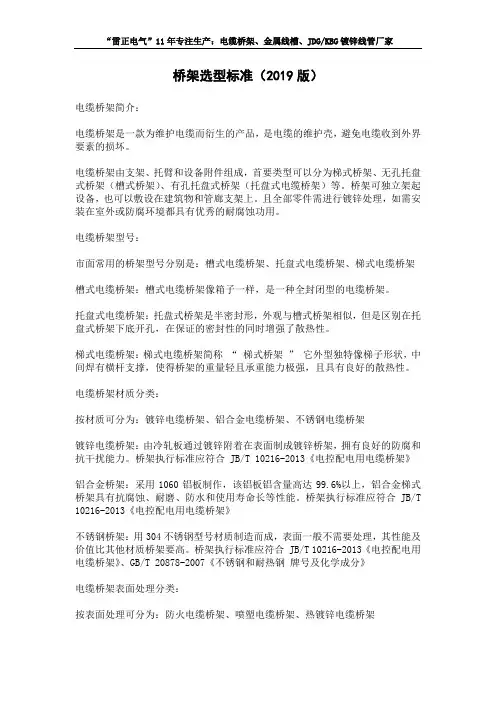

桥架选型标准（2019版）电缆桥架简介：电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，避免电缆收到外界要素的损坏。

电缆桥架由支架、托臂和设备附件组成，首要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架可独立架起设备，也可以敷设在建筑物和管廊支架上。

且全部零件需进行镀锌处理，如需安装在室外或防腐环境都具有优秀的耐腐蚀功用。

电缆桥架型号：市面常用的桥架型号分别是：槽式电缆桥架、托盘式电缆桥架、梯式电缆桥架槽式电缆桥架：槽式电缆桥架像箱子一样，是一种全封闭型的电缆桥架。

托盘式电缆桥架：托盘式桥架是半密封形，外观与槽式桥架相似，但是区别在托盘式桥架下底开孔，在保证的密封性的同时增强了散热性。

梯式电缆桥架：梯式电缆桥架简称“ 梯式桥架” 它外型独特像梯子形状，中间焊有横杆支撑，使得桥架的重量轻且承重能力极强，且具有良好的散热性。

电缆桥架材质分类：按材质可分为：镀锌电缆桥架、铝合金电缆桥架、不锈钢电缆桥架镀锌电缆桥架：由冷轧板通过镀锌附着在表面制成镀锌桥架，拥有良好的防腐和抗干扰能力。

桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》铝合金桥架：采用1060铝板制作，该铝板铝含量高达99.6%以上，铝合金梯式桥架具有抗腐蚀、耐磨、防水和使用寿命长等性能。

桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》不锈钢桥架：用304不锈钢型号材质制造而成，表面一般不需要处理，其性能及价值比其他材质桥架要高。

桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》、GB/T 20878-2007《不锈钢和耐热钢牌号及化学成分》电缆桥架表面处理分类：按表面处理可分为：防火电缆桥架、喷塑电缆桥架、热镀锌电缆桥架防火桥架：是由在一般镀锌桥架外层加防火涂料,防火桥架遇火后不会焚烧，然后隔绝火势延伸，具有极其优良的防火阻火作用，又具有耐火、耐油、耐腐蚀、无毒、无污染，全体装置便利，结构合理，运用寿命长，而且漂亮。

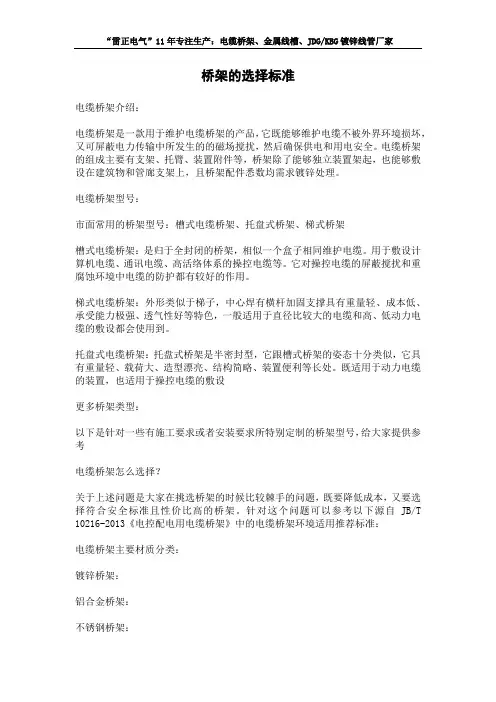

桥架的选择标准电缆桥架介绍：电缆桥架是一款用于维护电缆桥架的产品，它既能够维护电缆不被外界环境损坏，又可屏蔽电力传输中所发生的的磁场搅扰，然后确保供电和用电安全。

电缆桥架的组成主要有支架、托臂、装置附件等，桥架除了能够独立装置架起，也能够敷设在建筑物和管廊支架上，且桥架配件悉数均需求镀锌处理。

电缆桥架型号：市面常用的桥架型号：槽式电缆桥架、托盘式桥架、梯式桥架槽式电缆桥架：是归于全封闭的桥架，相似一个盒子相同维护电缆。

用于敷设计算机电缆、通讯电缆、高活络体系的操控电缆等。

它对操控电缆的屏蔽搅扰和重腐蚀环境中电缆的防护都有较好的作用。

梯式电缆桥架：外形类似于梯子，中心焊有横杆加固支撑具有重量轻、成本低、承受能力极强、透气性好等特色，一般适用于直径比较大的电缆和高、低动力电缆的敷设都会使用到。

托盘式电缆桥架：托盘式桥架是半密封型，它跟槽式桥架的姿态十分类似，它具有重量轻、载荷大、造型漂亮、结构简略、装置便利等长处。

既适用于动力电缆的装置，也适用于操控电缆的敷设更多桥架类型：以下是针对一些有施工要求或者安装要求所特别定制的桥架型号，给大家提供参考电缆桥架怎么选择？关于上述问题是大家在挑选桥架的时候比较棘手的问题，既要降低成本，又要选择符合安全标准且性价比高的桥架。

针对这个问题可以参考以下源自JB/T 10216-2013《电控配电用电缆桥架》中的电缆桥架环境适用推荐标准：电缆桥架主要材质分类：镀锌桥架：铝合金桥架：不锈钢桥架：电缆桥架主要表面处理分类：防火桥架：喷塑桥架：热浸锌桥架：电缆桥架常用规格：根据JB/T 10216-2013《电控配电用电缆桥架》标准电缆桥架常用规格如下图：以上便是桥架的选择标准的介绍，希望以上的介绍大家看完之后能对电缆桥架有更清晰的认识，在挑选桥架的时候不再犯愁。

电缆桥架规格型号、选型一、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

二、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

2、电缆桥架宽度b的计算：(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40左右)3、电缆的总载面积：S=S0/40 d=S/H=S0/40h4、需要的托架横载面积：So=n1式中：h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。

电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。

这里须要提到一个线槽的概念，良多人把桥架与线槽混为一体，以为成效大体雷同，实在不然。

桥架〔ＣＴ〕与线槽〔ＭＲ，也有注标ＳＲ〕存在很大的差异，主要有桥架重要用于敷设电力电缆和节制电缆，线槽用于敷设导线跟通信线缆；桥架绝对大〔200×100到600×200), ://qiaojia-zj.1912china /，线槽相对较小；桥架拐弯半径比较大，线槽大局部拐直角弯；桥架跨距比较大，线槽比拟小；因而固定支架差异较大，支吊架的个数差异大；固定、安装方法不同；在某些场合，桥架没盖，线槽通常全是带盖封锁的线槽来走线，桥架则是用来走电缆的。

常用电线桥架规格尺寸表及选用方法电缆桥架是桥架的一种。

桥梁是一个连续的刚性结构系统，由托盘、梯子的直段、弯头、附件、支架和吊架组成，用于支撑电缆。

桥梁可以包含的结构类型有以下几种:穿孔托盘:由穿孔底板和侧边组成的槽形部分，或由整块钢板冲压弯曲后制成的部分。

无孔托盘:是由底板和侧边组成或由整块钢板弯曲而成的槽形部件。

梯架:是由边和若干横档组成的梯形部分。

组装式托盘:是用螺栓或塞子连接成托盘的零件，带有适合在施工现场任意组合的穿孔零件。

电缆桥架类型首要分为：槽式、梯式、托盘式槽式电缆桥架:槽式电缆桥架是一种全封闭的桥架，外形像一个盒子，用于敷设电缆。

梯式电缆桥架:外形酷似梯子，中心焊接横杆加固支撑，重量轻，成本低，承载能力极强，透气性好。

托盘式电缆桥架:托盘式电缆桥架是一种半密封的桥架，与槽式电缆桥架的姿态非常相似。

底部打孔，便于散热。

常用电缆桥架规格尺寸表电缆桥架规格型号选用方法1.确定桥的宽度，层数，支撑点的类型和间距，以及电缆在桥的每一层上的分布。

2.计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号、规格。

3.根据最大缆索总均布载荷值校核桥梁强度。

检查公式如下:q使用=q1 q2 式中：q1--电缆的均布荷载(各层的均布荷载中取最大值)(kn/m2)，均布荷载是托盘、梯架或电缆槽的荷载。

q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kn/m2),q2值的计算，人的重量一般按p=90kg计。

4，按最大弯距相等的条件折算：令pι/4=q2ι2/8则q2=2p/ι ∵p=90kg ∴q2=180/ι 式中：p--1人的荷载(kg) ι--1个支撑点间距(若支点间距不等时取最大值)(m) q2--1人的等效均布荷载(kg/m) 根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料，反复核查间距和桥架型号，直至满足负荷要求为止。

5，挠度：挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的最大允许应力，并保证有足够的安全系数，一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。

电缆桥架规格和类型有几种
在我们日子中只需充分了解镀锌电缆桥架的规范及图片，那么挑选一款适合的桥架非常简略，只需了解产品具体的参数，就能选到优质的产品。

下面让我们来了解一下电缆桥架规格和类型有几种。

电缆桥架类型介绍：
托盘式电缆桥架：托盘式电缆桥架是半密封型桥架，它跟槽式电缆桥架的姿势非常相似，他底部打孔，用于散热，首要用在控制电缆、通讯电缆水平式敷设用或垂直敷设用，并且用于动力电缆的设备。

梯式电缆桥架：它外型一起像梯子形状，经过我公司研讨将同类产品进行更好的改善而成，中心焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，让该产品成为桥架工作的焦点，适用于一般敷设直径比较大的电缆，特别适用于高、低动力电缆的敷设。

槽式电缆桥架：槽式电缆桥架是全密封型桥架，如盒子一般形状，用于敷设电缆，如：电力电缆、信号电缆、数据控制电缆.....等。

桥架被称为“电缆”的好帮手，实实在在的保护着电缆，可以防止电缆遭到严峻的烦扰和腐蚀。

电缆桥架常见规格：
电缆桥架国标厚度：
怎么选择合适的电缆桥架
假如您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内增加具有耐火或难燃功能的板，网等资料构成一个关闭或半关闭式结构，并采纳在桥架及其支吊架外表涂刷防火涂层等办法，就可以到达防火的需求了。

假如您想在腐蚀环境中使用电缆桥架的话，那么应选用耐腐蚀的刚性资料制作。

或采纳防腐蚀处理，防腐蚀处理方式应满意工程环境和耐久性的要求，应选用无孔托盘式电缆桥架。

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1． JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973． QB/T1453-92电缆桥架4． JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5． DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制 GB/T3880和GB/6892玻璃钢 GB/T15568耐火桥架 GB8624-1997中B级3）常用规格高 40 50 60 80 100 150 200宽 60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000 四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

电缆桥架的规格和型号大全在各种工程上，电缆桥架是被经常使用的。

生活中的我们并不是了解它，我们也不会去注视这些电缆桥架，但是它却给我们的生活带来了很多方便，是必须的一种设备。

以下就让小编对电缆桥架及电缆桥架规格型号、电缆桥架的用途做出详细的介绍吧。

电缆桥架的规格选择：1、为防止缆桥架的规格尺寸偏大或偏紧，《民用建筑电气设计规范》（JGJ16-2008）中规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。

”2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。

5、电缆桥架常见规格槽式(全封闭)电缆桥架规格有：250×250150×250150×300100×250150×200。

6、梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。

电缆桥架型号：无孔电缆桥架(槽式桥架):槽式桥架是一种全封闭电缆桥架。

最适合敷设计算机电缆、通信电缆、热电偶电缆和其他高灵敏度系统的控制电缆。

它可以控制电缆的屏蔽干扰和重腐蚀环境下电缆的保护。

梯形电缆桥:梯形电缆桥简称“梯形电缆桥”。

它有一个独特的形状，像一个梯子，中间焊接了一个钢筋和支持，使它重量轻，成本低，非常强大的承载力和良好的透气性。

一般情况下，将敷设直径相对较大的电缆以及高功率和低功率电缆。

带孔托盘式电缆桥架:托盘式电缆桥架是半密封的，非常类似于槽型桥架。

具有重量轻、载荷大、外观美观、结构简单、安装方便等优点。

电缆桥架的规格和型号相关
电缆桥架由支撑架、支撑臂及其安装部件组成。

它可以单独建造，也可以铺设在建筑物或地下公用隧道上。

它是一种建筑装饰材料，可以保护电缆不受外界因素的破坏，保证每个人平时安全用电。

它们可以在地下车库、大型商场、购物中心和其他地方看到。

可是许多盆友都并不是很掌握在什么自然环境下应当采用哪些的电缆桥架呢？今日大家就而言一下。

电缆桥架的型号分成：
电缆线桥主要是支撑点和储放电缆线的支撑架。

一般在工程项目中应用，一般缆索是必需的，因此缆桥早已变成一种必需的，在施工现场具有了非常大的功效。

没孔电缆线拖盘桥架（槽式桥架）：
槽式电缆桥架是一种全封的电缆桥架。

适用范围计算机电缆、电力电缆、热电阻电缆线等高灵敏操纵电缆的运用。

它对大浸蚀自然环境电缆线的屏蔽掉振荡和维护有非常好的功效。

●梯式电缆桥架：
梯级电缆桥架通称“梯级桥架”外观像梯子级，中间焊接用横杆结构的加固支撑点重量轻，成本低，受力强，通气性能好，一般直径大的电缆和高，低动力电缆的铺设都应用。

●有孔电缆线拖盘桥架（托盘式电缆桥架）：
托盘式桥架为半密封式，与槽式桥架相似，具有重量轻、载荷大、设计美观、施工简单、安装方便等优点。

适用于电力电缆的安装和变频电缆的安装。

下述为电缆桥架规格表：
规格适用范围：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）
薄厚：0.8毫米、1.0Mm、1.3mm（非标准）1.5毫米、1.8毫米、2.0Mm、2.5毫米（国家标准）。

电缆桥架结构形式及选用原则电缆桥架是指用于支撑和维护电缆的一种金属架空结构，其作用是为电缆提供稳定的支撑和保护，同时可在水平和垂直方向上进行布线。

本文将介绍电缆桥架的常见结构形式以及选用原则。

电缆桥架的结构形式电缆桥架可以按照结构形式分为以下几种：1. 悬挂式电缆桥架悬挂式电缆桥架是指将架体单独吊挂于吊杆、吊索或钢丝绳上，通过调整吊杆或钢丝绳的高度来完成对电缆桥架的高度控制。

悬挂式电缆桥架适用于跨越较大距离的场所。

2. 基础式电缆桥架基础式电缆桥架是指将架体直接安装于基础上，包括外露式和内置式两种结构。

外露式电缆桥架一般用于室外场所，内置式电缆桥架则用于室内场所。

3. 隧道式电缆桥架隧道式电缆桥架主要应用于大型的地下综合管廊、隧道等场合，其结构形式一般采用双侧带孔构造，可快速布线和更换电路。

4. 铁路电缆桥架铁路电缆桥架是一种专门为机车车辆电气化系统设计的电缆桥架。

其结构形式包括悬吊式、墙壁式、地面式等多种，能够满足不同场合的要求。

电缆桥架的选用原则在选用电缆桥架时，需要根据具体情况进行综合考虑。

以下是电缆桥架的选用原则：1. 负载能力电缆桥架需要能够承受所承载电缆的负载，因此在选用时需要考虑到预估负载能力。

2. 路线布局在布局电缆桥架时，需要consideration-tiling 电缆桥架的直线长度、弯曲半径、交叉路径、连通数量等因素。

3. 安装和维护选用的电缆桥架需要方便安装和维护，以免后期维护成本过高。

4. 环境适应性不同地区的环境条件和气候条件都会对电缆桥架的使用产生影响。

在选择时应考虑到所使用场所的环境情况。

5. 材料质量电缆桥架所使用的材料质量不仅会影响使用寿命，还会影响承重能力、抗冲击性和防腐蚀能力等特性。

结论电缆桥架是现代电力系统极为重要的组成部分之一，其选用要根据实际需求进行综合考虑，结合负载能力、路线布局、安装维护、环境适应性和材料质量等多种因素进行综合分析。

只有选用合适的电缆桥架方案，才能保证电力系统的正常运行与稳定工作。
