桥架安装要求规范

电缆桥架安装要求及规范指导电缆桥架安装是一项非常重要的工作，它负责承载和保护各种电缆，并将其有序地布置在建筑物内。

在进行电缆桥架安装之前，我们需要了解一些相关的要求和规范指导，以确保安装工作的质量和安全性。

下面是一些常见电缆桥架安装的要求和规范指导。

一、安全要求1. 安装人员要持有相关的安全操作证书，并且熟悉使用和操作相关设备的方法。

2. 在进行安装工作时，必须穿戴符合相关安全标准的个人防护装备，如安全帽、安全鞋、手套等。

3. 安装现场必须保持整洁，组织良好，避免杂物和其他危险物品的存在。

4. 在安装过程中，需要对用于悬挂电缆桥架的地方进行结构强度的评估，确保能够承受预计的电缆负载。

5. 安装过程中需要注意线缆的防护和绝缘，避免对电缆产生损坏。

二、安装步骤1. 在开始安装之前，应对相关施工区域进行勘测和记录，确保了解施工环境和现场条件。

2. 根据设计图纸确定电缆桥架的类型和尺寸，并准备相应的安装配件和工具。

3. 进行电缆桥架的预组装工作，包括连接和固定桥架支架、支撑、横杆等组件。

4. 将预组装好的电缆桥架运送到安装位置，并使用预埋螺栓或其他固定方法将其固定在建筑物结构上。

5. 安装桥架支架和横杆，根据设计要求进行布置和固定。

6. 安装桥架的连接件、转角件和分支件，确保其安装牢固和连接可靠。

7. 安装电缆，将其有序地放置于桥架中，并通过固定装置进行固定和保护。

三、规范指导1. 电缆桥架的安装应符合国家相关标准和规范，如《电缆桥架及其附件》(GB 12956-2011)、《建筑电缆桥架系统安装与验收规范》(GB 50170-2006)等。

2. 安装过程中，应注意保持电缆桥架的垂直和水平度，确保其安装平整并符合设计要求。

3. 电缆桥架安装结束后，需进行验收和测试，确保各项功能和安全指标均满足规范要求。

4. 在进行电缆桥架安装时，应注意避开其他设备和管道，并留足安装和维修的空间。

电缆桥架安装的要求和规范指导是确保电缆系统正常运行和安全使用的重要环节。

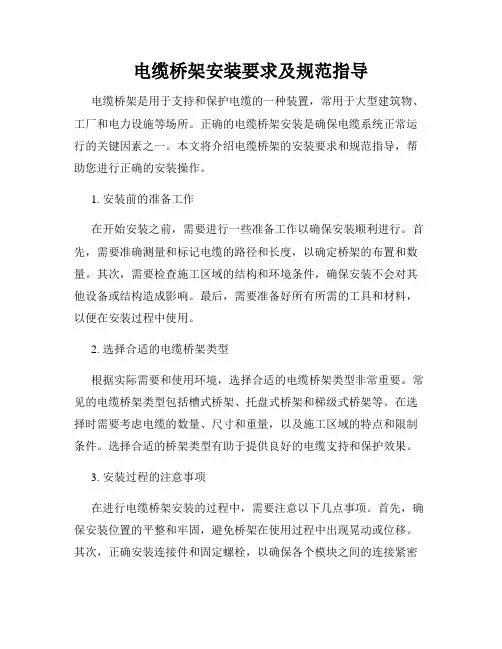

电缆桥架安装要求及规范指导电缆桥架是用于支持和保护电缆的一种装置，常用于大型建筑物、工厂和电力设施等场所。

正确的电缆桥架安装是确保电缆系统正常运行的关键因素之一。

本文将介绍电缆桥架的安装要求和规范指导，帮助您进行正确的安装操作。

1. 安装前的准备工作在开始安装之前，需要进行一些准备工作以确保安装顺利进行。

首先，需要准确测量和标记电缆的路径和长度，以确定桥架的布置和数量。

其次，需要检查施工区域的结构和环境条件，确保安装不会对其他设备或结构造成影响。

最后，需要准备好所有所需的工具和材料，以便在安装过程中使用。

2. 选择合适的电缆桥架类型根据实际需要和使用环境，选择合适的电缆桥架类型非常重要。

常见的电缆桥架类型包括槽式桥架、托盘式桥架和梯级式桥架等。

在选择时需要考虑电缆的数量、尺寸和重量，以及施工区域的特点和限制条件。

选择合适的桥架类型有助于提供良好的电缆支持和保护效果。

3. 安装过程的注意事项在进行电缆桥架安装的过程中，需要注意以下几点事项。

首先，确保安装位置的平整和牢固，避免桥架在使用过程中出现晃动或位移。

其次，正确安装连接件和固定螺栓，以确保各个模块之间的连接紧密可靠。

另外，还要注意对电缆进行正确的布放和固定，避免电缆在桥架上出现过度张力或受到外部损伤。

4. 安全和标准的要求为了确保电缆桥架的安全和可靠性，有一些安全和标准的要求需要遵守。

首先，安装人员需要具备相关的技能和经验，熟悉安装过程中的安全操作规程。

其次，需要符合相关的国家和行业标准，例如GB 50217-2017《建筑电气工程施工及验收规范》和NEC标准等。

最后，在安装过程中要特别注意防火和防腐措施，确保电缆及桥架在各种极端情况下能够保持正常运行。

5. 检测和维护完成电缆桥架的安装之后，还需要进行检测和定期维护工作。

通过使用合适的工具和设备，检查桥架的结构完整性和连接情况。

同时，定期清理电缆桥架，并检查是否存在损坏或松动的情况。

如发现任何问题，应及时采取修复措施，确保电缆系统的正常运行。

2023年电缆桥架安装要求及规范指导一、前言电缆桥架是城市电力、电信、交通、给水排水等基础设施建设的重要组成部分，其安装质量和规范性直接影响到后期设备的使用效果和维护成本。

为了确保电缆桥架安装的质量和规范性，以下是2023年电缆桥架安装的要求和规范指导。

二、基本要求1. 安装前，必须对施工现场进行充分清理，确保没有杂物和障碍物的存在。

2. 安装人员必须经过培训并取得相应的资格证书，具备一定的电气和机械知识。

3. 安装前，必须进行施工方案的编制和审批，并制定相应的工作流程和安全措施。

三、安装规范1. 管道预埋和管件安装(1) 管道预埋必须按照设计要求进行，确保管道间距符合规范，并做好隔音、防潮、防腐处理；(2) 管件安装必须按照设计要求进行，使用金属链接件进行固定，严禁使用非金属联接件。

2. 桥架安装(1) 桥架安装必须按照设计要求进行，确保安装平整、牢固；(2) 桥架的间距应根据线缆的类型和规格确定，并且充分考虑线缆的散热和维护空间；(3) 桥架安装要避免与其他设备的干扰，保持足够的安全距离；(4) 桥架的连接必须使用专用的连接件，连接件的选择应符合相关国家标准。

3. 弯头、变径和分支接口安装(1) 弯头安装必须按照设计要求进行，确保安装平整、牢固，角度符合要求；(2) 变径部分的安装应严格执行设计要求，确保接口紧密连接，无松动现象；(3) 分支接口安装应严格按照设计要求进行，确保接口的可靠性和安全性。

4. 线缆敷设(1) 线缆敷设要遵循规划布线图，确保线缆走向、弯曲半径和敷设高度符合要求；(2) 线缆敷设时，应采取防护措施，保护线缆不受损害；(3) 线缆敷设后，必须进行验收，检查线缆接头的质量和电气性能。

四、安全措施1. 安装过程中，必须配备必要的安全防护措施，如安全帽、安全绳等；2. 高空作业时，必须使用安全绳和安全带，防止人员意外坠落；3. 施工现场必须设置明显的安全警示标志，防止他人误入危险区域；4. 施工现场必须保持清洁和整齐，避免堆放垃圾或杂物，以免引发意外事故。

桥架规范要求桥架是一种用于电气线路敷设的设备，通常用于建筑物、工厂、仓库等场所。

为了确保桥架的安全、稳定、可靠运行，需要遵守一定的桥架规范要求。

下面将详细介绍桥架规范要求的相关内容。

1. 设计要求：- 桥架的设计应符合电气线路敷设的需要，能够保护电缆和线路不受外部环境的损害。

- 桥架的设计应按照相应的国家或行业标准进行，确保其结构和强度满足要求。

- 设计时要充分考虑桥架的承载能力，确保其能够承受电缆和线路的重量。

- 桥架的设计应考虑可维护性和可拆卸性，方便后期的维修和更换。

2. 材料要求：- 桥架的材料一般选择耐腐蚀、耐候性好的钢材，常用的有冷轧钢板和热镀锌材料。

- 桥架的材料应符合相应的国家或行业标准，具备良好的机械性能和耐用性。

- 材料的选择应根据实际使用情况进行，如在潮湿环境或高温环境下使用，需选择耐腐蚀和耐高温的材料。

3. 安装要求：- 桥架的安装应按照相应的国家或行业标准进行，确保安装的质量和稳定性。

- 安装前要对施工现场进行勘察和测量，确保桥架的安装位置和长度符合要求。

- 安装时要注意桥架的对齐和平整度，确保电缆和线路能够顺利敷设。

- 安装完成后要进行必要的试验和检查，确保桥架的质量和安全性能。

4. 使用和维护要求：- 桥架的使用应按照相应的国家或行业标准进行，避免超载和误用。

- 定期对桥架进行检查和维护，及时清理和修复损坏的部件。

- 对于存在安全隐患或损坏严重的桥架，要及时更换或修复。

- 使用过程中严禁做非正常负荷的操作，以免对桥架造成损坏或危险。

综上所述，桥架规范要求是保证桥架安全、稳定、可靠运行的重要措施。

符合桥架规范要求的设计、材料选择、安装和使用，可以有效地减少事故发生的概率，延长桥架的使用寿命，提高电气线路的安全性和稳定性。

因此，在进行桥架的设计、生产和使用过程中，必须严格遵守桥架规范要求，确保桥架的质量和安全性能。

电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。

2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。

3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。

4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。

5、桥架的安装应设计预留一定的余量，便于调节和检修。

6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。

7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。

二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。

2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。

3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。

4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。

电缆桥架安装要求及规范指导范文电缆桥架是建筑物中布置电线、电缆和通信线缆的重要设施，其安装要求和规范指导是确保电缆桥架安装质量和使用安全的重要保障。

本文将针对电缆桥架安装要求和规范指导进行详细阐述，具体内容如下：一、安装位置及要求1. 电缆桥架应安装于室内或室外建筑物内的合适位置，确保电缆布线的顺利进行，避免与其他设备和结构物发生冲突。

2. 安装位置应符合建筑物的设计要求和布线规划，避免影响建筑物的正常使用和装修。

3. 电缆桥架应远离水源、火源和腐蚀性气体等危险物质，避免因环境变化导致电缆桥架的损坏或安全隐患。

4. 安装位置应平整、牢固，能够承受电缆桥架和电缆重量，避免因安装不牢固导致的倾斜、下垂等问题。

5. 安装位置应考虑电缆桥架的维护和检修，方便人员操作和维护设备。

二、安装过程及要点1. 安装前应对电缆桥架和相关设备进行检查，确保其材质、型号、尺寸等符合设计要求和规范。

2. 安装过程中应使用专用工具进行操作，确保安装的准确性和质量。

3. 安装过程中应按照设计图纸的要求进行布线，确保电缆桥架的连续性和安全性。

4. 安装时应保持桥架与墙壁或地面的距离符合规范要求，避免结构松动或扭曲。

5. 安装过程中应注意电缆桥架的接地问题，确保电缆系统的安全运行。

6. 安装完成后应进行检查和测试，确保电缆桥架的质量和使用安全。

三、安装规范及标准1. 安装时应遵循国家相关标准和规范，如《电缆桥架布线设计规范》等，确保安装质量符合要求。

2. 安装过程中应按照相关施工规范进行操作，如《建筑电气装置工程施工及验收规范》等，确保工程质量和安全性。

3. 安装完成后应进行完整的验收和检测，按照相关规范进行测试，确保电缆桥架的性能和安全符合标准要求。

4. 安装过程中应使用合格的材料和设备，符合国家相关标准要求，确保电缆桥架的质量和可靠性。

5. 安装单位应具备相应的资质和经验，施工人员应经过专业培训和考核，确保施工质量和操作安全。

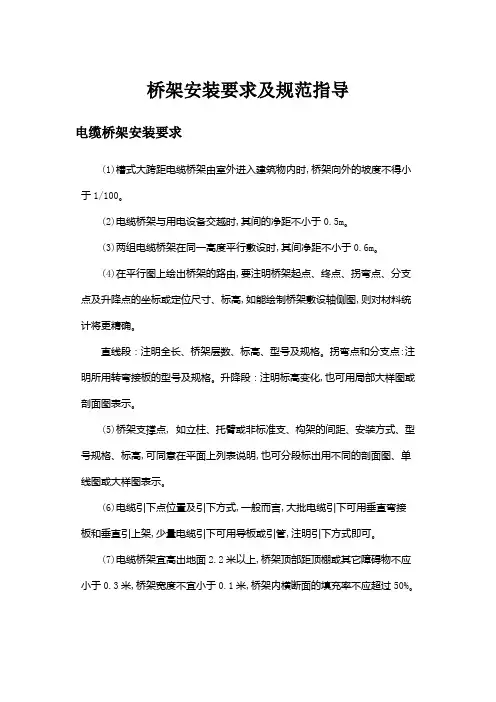

桥架安装要求及规范指导电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段：注明标高变化,也可用局部大样图或剖面图表示。

(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。

(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。

(9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。

(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。

垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。

(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。

4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。

绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。

(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。

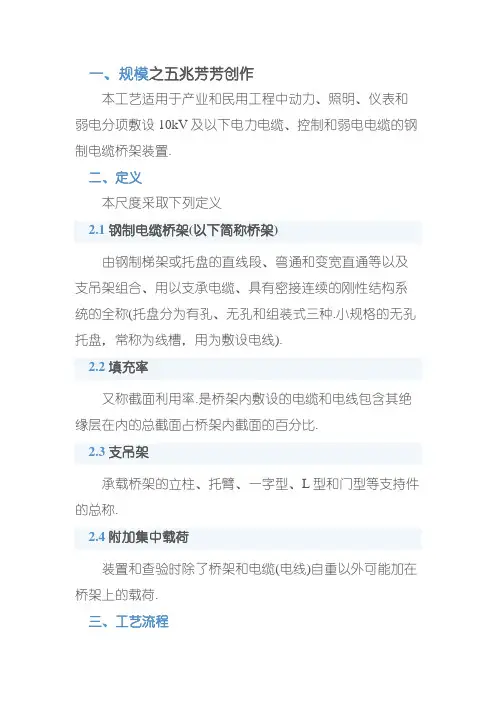

一、规模之五兆芳芳创作本工艺适用于产业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架装置.二、定义本尺度采取下列定义由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种.小规格的无孔托盘，常称为线槽，用为敷设电线).又称截面利用率.是桥架内敷设的电缆和电线包含其绝缘层在内的总截面占桥架内截面的百分比.承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称.装置和查验时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷.三、工艺流程┏━━━━━━━━━━┓┏━━━━━━━┓技巧和物资准备┣━━→┃桥架查抄┣━━┗━━━━━━━━━━┛┗━━━━━━━┛┏━━━━━━━┓┏━━━━━━━━━━┓━→┃桥架定位┣━━→┃支吊架制作装置┣━━┗━━━━━━━┛┗━━━━━━━━━━┛┏━━━━━━━┓┏━━━━━━━┓━→┃桥架装置┣━━→┃桥架接地┣━━━┗━━━━━━━┛┗━━━━━━━┛┏━━━━━━━━━━┓━→┃质量自检和互检┃┗━━━━━━━━━━┛四、工艺进程1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的修建结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备安插图).了解可能与桥架平行相近、穿插、甚至可能重合的风管、水管、工艺管及各类设备走向、位置，了解各类管道和设备内的介质及概略温度、有无保温，了解桥架支、吊架装置部位的修建部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等.从包管施工质量、平安和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题息争决问题的建议，请设计单位实时解决.2. 审查桥架施工图时，应特别注意以下三个方面是否存在问题:A. 电缆从底部引出和从正面引出的桥架.它们的高度和宽度应满足电缆最小弯曲半径的要求.桥架的弯通应满足经过该弯通的电缆最小弯曲半径要求.B. 载荷较重的桥架沿混凝土墙、现浇混凝土楼板敷设时，应尽可能埋设装置支、吊架用的预埋件.在振动大的场合振动可能影响膨胀螺栓牢度的部位，应埋设装置支、吊架的预埋件.C. 在高层修建里吊顶与楼板之间净距较小、各类管道比较集中的部位，桥架装置应不会影响其它管道和设备装置、应不影响吊顶高度.3. 编制《施工预算》、《施工筹划》(或《扼要施工筹划》)，按预算和筹划及工程筹划进度，提出供料、机具和计量器具筹划，由物资部分(或扶植单位)实时提供桥架、附件和吊、支架，提供机具和计量器具.4. 在选择桥架时，除了必须由公司规则的及格分供方供给外，还应注意适合设计规则的规格、结构形式(梯架、有孔托盘仍是无孔托盘).桥架的板材厚度，在设计的施工图中不作规则时，可见表1.表1 桥架允许的最小板材厚度5. 特殊的附件，如调角、调宽、调高连接件、隔板、护罩(盖)，应与桥架直线段、弯通、变径直通一起提出订货.垂直敷设和坡度较大的梯形桥架和托盘应有固定电缆用的横档.1. 应有产品及格证书、产品样本或说明书，其中应包含电缆桥架在不合跨距下最大允许均布载荷及变形量图.2. 桥架、立柱、托臂都应平整、无变形、无扭曲，无毛刺和刃边.3. 桥架的防腐质量应适合以下要求:A. 热浸镀锌桥架概略锌层应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌(直径2mm以上)等缺陷，不得有影响装置的锌瘤.B. 电镀锌桥架概略锌层应滑腻、均匀、致密，不得有起皮、气泡、花斑、局部未镀、划伤等缺陷.C. 涂漆桥架的概略应平整、滑腻、均匀，不起皮、起皱、无气泡.4. 单件桥架的几何尺寸(长、宽、高)允许偏差应适合表2要求.表2 单件桥架几何尺寸允许偏差(mm)5. 支、吊架与桥架的接触面平直度偏差应不大于1mm，立柱与托臂、托臂与桥架、桥架与连接件应匹配，连接(装置)孔数量正确，位置准确，孔径大小适合.6. 查抄办法视数量而定.数量大、规格多的可抽检，抽检百分比宜控制在10%.若有质量问题，应再抽检10%，质量问题要作记实.7. 以包督工程质量和工程合同要求为原则，对不合质量问题，采纳不合的整改措施，或退货，或现场整改.8. 桥架堆放应分类、分规格，堆放整齐在垫条上，避免变形、损坏、受潮、浸湿.1. 桥架的装置位置应按照设计图.但大多数设计图上既无平面座标位置标注，也无标高标注.因此，必须按照工程实际情况确定.一般应掌握以下原则:A. 应远离高压或低温气体(液体)的管道和设备.远离腐化性气(液)体管道.桥架与各类管道和设备的净距应适合表3要求.B. 在工艺管廊架上，应尽可能把桥架装置在工艺管道的正面，便于敷设电缆和查验的部位.C. 桥架与墙、顶的净距，应按照桥架内电缆的大小、多少而定，应包管有操纵空间.吊顶内宜不小于150mm.D. 水平相邻桥架净距宜不小于50mm.几组电缆桥架(多层)在同一高度平行装置时，相互之间净距宜大于600mm.E. 多层桥架的上下顺序和层间距离应适合设计要求.若设计无要求，层间距离一般为控制电缆间不该小于0.2m，电力电缆间不该小于0.3m，弱电与电力电缆间不该小于0.5m(如有屏蔽盖板可减到0.3m).F. 吊顶内桥架定位，由于净高较小，必须与其他专业施工人员协调.避免与风管、大口径消防水管、喷淋主管、冷热水管、排水管和吊顶内的空调、排风设备产生矛盾，削减不需要的返工.G. 水平敷设的桥架(电缆隧道、技巧层等除外)装置高度(下弦)不宜低于2.5m.表3 桥架与各类管道和设备的最小净距(m)━━━━━━━━━┳━━━━━━━┳━━━━━━━━管道或设备名称┃相对位置┃与桥架的最小净距━━━━━━━━━╋━━┳━━━━╋━━━━━━━━┃┃管道上方┃ 1.0 (0.2)蒸汽管┃平行┣━━━━╋━━━━━━━━┃┃管道下方┃ 0.5 (0.2)┣━━┻━━━━╋━━━━━━━━┃交叉┃━━━━━━━━━╋━━┳━━━━╋━━━━━━━━暖气管┃┃管道上方┃┃平行┣━━━━╋━━━━━━━━热水管┃┃管道下方┃┣━━┻━━━━╋━━━━━━━━(有隔热层) ┃交叉┃━━━━━━━━━╋━━━━━━━╋━━━━━━━━通风、给排水┃平行┃┣━━━━━━━╋━━━━━━━━及压缩空气管┃交叉┃━━━━━━━━━╋━━━━━━━╋━━━━━━━━┃平行┃一般工艺管道┣━━━━━━━╋━━━━━━━━┃交叉┃━━━━━━━━━╋━━━━━━━╋━━━━━━━━腐化性气体(液体)管┃┃━━━━━━━━━╋━━━━━━━╋━━━━━━━━低温、高压设备┃┃━━━━━━━━━╋━━━━━━━╋━━━━━━━━┃平行┃低温高压管道┣━━━━━━━╋━━━━━━━━┃交叉┃━━━━━━━━━┻━━━━━━━┻━━━━━━━━( )内暗示管外有外包隔热层时，上下平行净距.H. 在有坡度的场合装置桥架，桥架坡度宜与修建物一致.在有园弧的修建物墙面旁装置的桥架，其园弧宜一致.2. 确定桥架标高时，可利用土建单位定出的标高基准线.一般可用水平连通器把它移引到需要的墙、柱或修建物其它部位的垂直面上.3. 上1条所述原则，确定桥架的平面位置和标高.在装置支、吊架的修建面上弹线标出.在各类管线多、桥架多的工程中，宜把经有关专业施工人员协商确定的桥架位置标在桥架平面图上，并准确反应各直线段的标高.按图计较直线段、各类弯通(包含水平、上下弯通、三通、四通等)和变宽直通的数量.若与原来订购合同的型号、规格、数量不一致，应实时收回通知变动.1. 按已确定的桥架弯通、变径直通位置确定其支、吊架位置，然后确定直线段支、吊架位置.直线段上的支、吊架应保持间距均匀.2. 支、吊架间距应按设计规则.若设计不作规则，应按承受均布载荷时相对挠度不该大于1/200为原则，按照计较的实际均布载荷不大于桥架制造厂产品说明书中《在不合跨距下最大允许均布载荷及变形量图》的最大均布载荷，确定支、吊架间距为1.5m、2m仍是2.5m.大规格桥架、敷设电力电缆的填充率接近30%时，支、吊架间距定为1.5m.在可以不计附加集中载荷的场合、桥架规格较小时，支、吊架间距可放宽到2.5m.计较办法见附录B.大跨距桥架的支、吊架间距(3m～6m)，应按对应的允许均布载荷及变形量图计较.3. 在桥架直线上，离直线段与非直线段(弯通和变径直径)连接处300～600m处应设吊、支架.当(弯通)弯曲半径大于300mm时，在非直线段中部应增设一个支、吊架.离终端200～300mm处，过伸缩缝之前和之后约200mm处，直线段超出30m处的抵偿装置前和后200mm处应设支、吊架.4. 桥架的支、吊架有多种类型: 立柱和托臂，立柱有用工字钢、T型钢、槽钢和角钢制造的，也有用薄钢板制造的异型立柱，一般都由桥架制造厂与桥架配套提供.在许多场合采取非定型的一字型、L型和门型等支吊架，一字型、L 型支架可用槽钢、角钢制作，门型吊架可用槽钢、角钢、C 型钢制作，载荷轻的桥架，其门型吊架的吊杆可用园钢制作.支吊架的概略防腐宜与桥架一致.非定型支吊架选材及制作，应按照桥架的均布载荷和桥架的重量确定，同时要决定是否应计附加集中载荷.立柱的选用，要与桥架层间距离、配置层数和总的载荷相适应.可按桥架制造厂提供的产品说明书正确选用.5. 焊在预埋件和允许焊接的钢结构上的支吊架，焊接良多于两个边，必须牢固.焊接处应实时除去焊渣、补漆.用薄钢板制作的异型立柱，不得采取直接焊接方法固定.应先用焊接办法固定底板，然后将立柱用镀锌螺栓连接固定在底板上.6. 固定支吊架前，必须知道墙体、楼(平)顶、钢架自己的强度，能否承受桥架、电缆和电线的重量和集中附加载荷.在不克不及采取金属膨胀螺栓的砖墙上，应按不合资料的墙体、不合类型(实心、多孔、空心)的粘土砖墙体，采取不合的固定方法.实心和多孔粘土砖墙宜用燕尾螺栓固定，埋入深度宜不小于100mm.空心粘土砖、轻质砖块，宜用穿墙长螺栓加夹板形式固定.7. 装置室外引入室内桥架的支吊架时，支吊架凹凸应满足桥架由内向外有2/100的坡度，避免雨水沿桥架流入室内.8. 支吊架应横平竖直，与桥架底部应保持面接触.直线段支吊架上下、左右偏差应包管桥架的水平和垂直，允许偏差要求见4.5 节F条.1. 桥架直线段之间、直线段与弯通、变径直通之间的连接件，应采取桥架制造厂配套的连接件.连接件薄钢板厚度不该小于桥架薄钢板厚度.接口应平整，无扭曲、凸起和凹陷，连接用的半园头镀锌螺栓，半园头应在桥架内侧，螺栓长度适当，拧紧之后，露出长度以2～5牙为宜.2. 水平装置的桥架，其直线段的连接头，应尽量设在两个支吊架之间的1/4左右处.3. 一般情况下不在施工现场制作桥架.由于特殊原因必须时，可利用现有的桥架改制非尺度弯通和变径直通.改制和切断直线段桥架时，均不得用气、电焊切割，应用专用切割东西.改制的桥架必须平整，实时补漆，面漆颜色应与其它桥架相近.4. 桥架跨越修建物的伸缩缝处，按GB50168规则，应设置伸缩缝，包管桥架及敷设在桥架内的电缆在修建物伸缩不危及其自己平安时能自由伸缩，不受损坏.因为新建修建物里，桥架装置一般都在混凝土结构工程完成数月甚至一年之落后行，混凝土收缩逐渐减小.伸缩量一般不会超出修建物伸缩缝宽L.若发明或从土建单位了解到修建物伸缩缝较大有可能超出L时，应按实际做好伸缩处理.A. 要跨越伸缩缝的桥架至少一侧有较长的直线段，宜超出30m，或伸缩缝两侧直线段桥架相加有30m，中间无水平或垂直弯通.以便于在桥架中留电缆(或电线)的伸缩余量，这个余量应大于伸缩缝宽L.桥架跨越伸缩缝的处理办法见图2.直线段桥架伸缩连接板支架直线段桥架图2 桥架跨越修建物伸缩缝的伸缩处理示意图(一)当桥架制造厂有定型的伸缩节，伸缩量能满足修建物伸缩缝的最大伸缩量时，可采取定型的伸缩节.B. 若由于电缆直径大或电缆较多，不容易在伸缩缝两侧或一侧的桥架里留电缆伸缩量时，应按不合情况，在伸缩缝处桥架下方或在直线段桥架的变宽直通里留电缆伸缩量.C. 当伸缩缝处桥架下方有足够的空间时，可按图3所示断开桥架，断开距离B应大于修建物伸缩缝宽L，并且要包管所有电缆能随伸缩缝自由伸缩，不受损坏，同时满足伸和缩时，电缆最小弯曲半径R的要求.D. 若伸缩缝处桥架下方没有足够的空间，不克不及按图3作伸缩处理时，应在离伸缩缝最近处设置变宽直通，如图4所示.变宽直通的规格，应按能留足电缆伸缩余量(大于L)，同时伸缩时都能满足电缆最小弯曲半径需要.伸缩缝两边变宽直通之间的距离B可略大于伸缩缝宽L.当伸缩缝处横向没有空间、无法装置变宽直通时，可向伸缩缝两侧适当移位.当两边各设一只变宽直通仍不克不及适合留足电缆伸缩量和最小弯曲半径要求时，伸缩缝两侧可装置两只对称连接的变宽直通.伸缩缝两边桥架之间距离B仍略大于L.跨越伸缩缝电缆电缆导板桥架桥架图3 桥架跨越修建物伸缩缝的伸缩处理示意图(二)电缆电缆导板桥架变宽直通桥架变宽直通E. 桥架直线段超出30m时，应设热胀冷缩的抵偿装置.抵偿装置处，桥架之间应留40～50mm的间隙，可用桥架制造厂定型的伸缩连接头(或板)连接.也可按图2所示的办法处理，此时L+10=50mm.F. 桥架应平直整齐，直线段的水平或垂直允许偏差应不超出长度的2‰，全长允许偏差应不超出20mm.因为单件桥架几何尺寸(宽度和高度)极限偏差都较大，丈量桥架的水平和垂直偏差部位，应是底部.G. 桥架应牢固地固定在支吊架上.梯架用固定压板固定，托盘可用半园头镀锌螺栓固定.1. 桥架的跨接资料应按设计要求施工.若设计没有具体要求，可按以下要求.A. 镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体，在连接板两端的两只连接螺栓上加镀锌弹簧垫圈.B. 涂漆和喷塑及喷涂其它绝缘物的桥架，应采取软铜线跨接.C. 跨接用的螺栓应镀锌，跨接导线端子与桥架接触处，既要清除绝缘涂层，还要涂防锈导电膏.或委托制造厂在桥架上焊铜垫圈，包管桥架之间跨接可靠.D. 桥架经过修建物变形缝和直线段超出30m，设抵偿装置处，桥架连续两端应用软铜导线跨接，并留有伸缩余量.2. 若设计要求把桥架作为接地支线的一部分，则要求接头处的连接电阻不该大于0.00033Ω.若利用桥架连接板达不到这个要求，即便是镀锌桥架，也应用适合设计要求的软铜导线跨接.3. 桥架从始端到终端，至少有一处与接地支线可靠连接.或始终端与PE支线相连接.1. 桥架应在电缆(或电线)敷设前进行质量自检和互检，尽早查出质量缺陷，予以克服整改.2. 质量自检的主要内容有以下五个方面:A. 桥架位置正确，确认不会有变更.B. 支、吊架间距适合要求，固定牢固.C. 施工进程中受外力冲击变形、扭曲已修复，直线段的水平或垂直度不超差.D. 抵偿装置不遗漏.E. 接地跨接适合要求，与接地支线连接可靠.五、平安技巧措施1. 必须遵守本公司有关平安的规则.2. 高处作业，不得向上、向下抛物.3. 使用竹梯前应查抄其牢度，不得利用竹梯吊桥架.4. 脚手架搭设后，应按规则验收后，及格才干用.5. 升降台使用前，应查抄、试验可靠性和稳定性.6. 吊装桥架绳索应牢固，吊物下不得站人或有人任务.7. 桥架盖板应吊一块、固定一块，避免滑落伤人、损物.8. 不得随意在剪力墙上凿孔、埋设膨胀螺栓.9. 对连接固定支、吊架的螺栓，要注意其所能承受的拉力和剪切力与桥架的载荷匹配，切忌大规格型钢用单只小螺栓连接.10. 桥架不得作为人行通道和站人平台.六、验收项目电缆桥架装置和桥架内电缆敷设分项工程查验批质量验收表。

电缆桥架安装规范及验收要求电缆桥架是电力、通信、控制等电缆敷设系统中常用的配套设备，用于支撑和保护电缆。

为了保证电缆桥架的安装质量和可靠性，下面将详细介绍电缆桥架的安装规范及验收要求。

一、电缆桥架的安装规范1.施工前的准备工作（1）确保施工地点的安全、整洁，预留安全通道和施工作业区域。

（2）根据电缆桥架的材质和规格选择合适的安装位置和高度。

（3）明确电缆桥架的布线路径，制定详细的施工方案。

（4）检查电缆桥架的质量和数量，确保无损坏或缺陷。

2.安装方法和顺序（1）按照施工方案，从顶层向底层逐层安装，确保桥架之间的水平和垂直间距均匀。

（2）选择合适的连接件，确保桥架的连接紧固可靠。

（3）根据桥架的布线路径进行切割和弯曲，确保连接部位的牢固性。

（4）根据需要进行支撑和固定，确保桥架的稳定性和可靠性。

（5）安装完毕后进行整体检查，确保无遗漏或错误。

3.桥架的电缆敷设（1）按照设计要求确保电缆的走向和弯曲半径。

（2）保证电缆的安全系数，避免损坏或损坏电缆。

（3）根据电缆尺寸选用合适的滚轮和夹具，确保电缆的稳定敷设。

（4）保护电缆的表面，避免受潮、磨损或其他损坏。

4.安全防护措施（1）在施工现场设置安全警示标志，保证通道畅通。

（2）施工人员应佩戴安全帽、防护鞋、手套等个人防护用品。

（3）施工时禁止吸烟、使用明火等危险行为。

（4）施工过程中遵循电缆桥架的安全使用要求。

二、电缆桥架的验收要求1.外观质量验收（1）电缆桥架安装完毕后应整体坚固、牢固，无松动现象。

（2）电缆桥架的连接紧固可靠，无松脱和错位。

（3）桥架表面无明显划伤、变形和破损。

2.尺寸和位置验收（1）电缆桥架的高度、宽度和长度应符合设计要求。

（2）桥架的布线路径和弯曲半径符合电缆的走向要求。

（3）桥架的水平和垂直间距均匀、合理。

3.电缆敷设验收（1）每根电缆的走向和弯曲半径符合设计要求。

（2）电缆与桥架之间的固定牢固，无松动和错位。

（3）电缆的保护措施到位，避免损坏和磨损。
